РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TYWK42PV20 PANASONIC

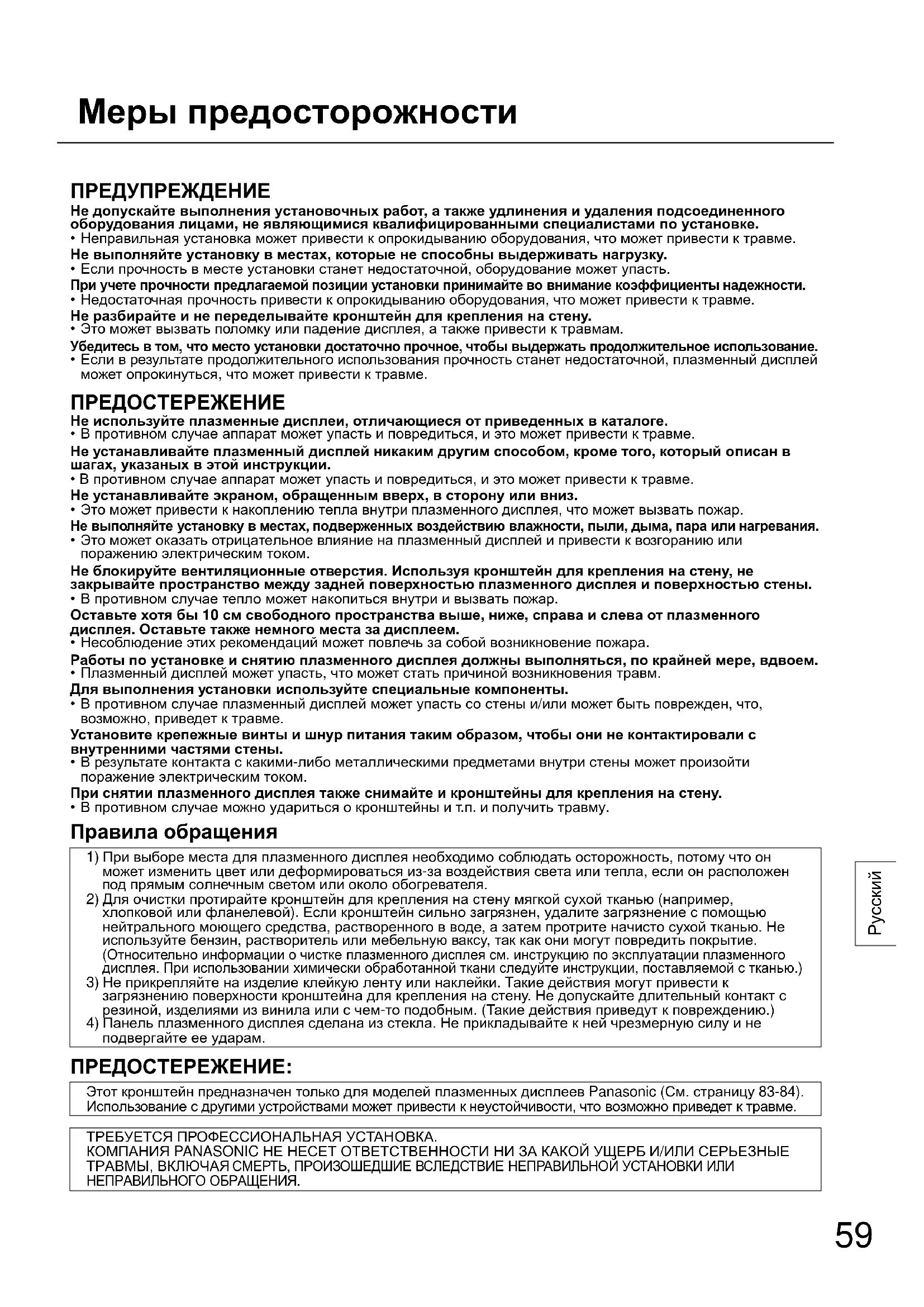

Меры предосторожности ПРЕДУПРЕЖДЕНИЕ Не допускайте выполнения установочных работ, а также удлинения и удаления подсоединенного оборудования лицами, не являющимися квалифицированными специалистами по установке.

• Неправильная установка может привести к опрокидыванию оборудования, что может привести к травме. Не выполняйте установку в местах, которые не способны выдерживать нагрузку.

• Если прочность в месте установки станет недостаточной, оборудование может упасть. При учете прочности предлагаемой позиции установки принимайте во внимание коэффициенты надежности.

• Недостаточная прочность привести к опрокидыванию оборудования, что может привести к травме. Не разбирайте и не переделывайте кронштейн для крепления на стену.

• Это может вызвать поломку или падение дисплея, а также привести к травмам. Убедитесь в том, что место установки достаточно прочное, чтобы выдержать продолжительное использование.

• Если в результате продолжительного использования прочность станет недостаточной, плазменный дисплей может опрокинуться, что может привести к травме. ПРЕДОСТЕРЕЖЕНИЕ Не используйте плазменные дисплеи, отличающиеся от приведенных в каталоге.

• В противном случае аппарат может упасть и повредиться, и это может привести к травме. Не устанавливайте плазменный дисплей никаким другим способом, кроме того, который описан в шагах, указаных в этой инструкции.

• В противном случае аппарат может упасть и повредиться, и это может привести к травме. Не устанавливайте экраном, обращенным вверх, в сторону или вниз.

• Это может привести к накоплению тепла внутри плазменного дисплея, что может вызвать пожар. Не выполняйте установку в местах, подверженных воздействию влажности, пыли, дыма, пара или нагревания.

• Это может оказать отрицательное влияние на плазменный дисплей и привести к возгоранию или поражению электрическим током. Не блокируйте вентиляционные отверстия. Используя кронштейн для крепления на стену, не закрывайте пространство между задней поверхностью плазменного дисплея и поверхностью стены.

• В противном случае тепло может накопиться внутри и вызвать пожар. Оставьте хотя бы 10 см свободного пространства выше, ниже, справа и слева от плазменного дисплея. Оставьте также немного места за дисплеем.

• Несоблюдение этих рекомендаций может повлечь за собой возникновение пожара. Работы по установке и снятию плазменного дисплея должны выполняться, по крайней мере, вдвоем.

• Плазменный дисплей может упасть, что может стать причиной возникновения травм. Для выполнения установки используйте специальные компоненты.

• В противном случае плазменный дисплей может упасть со стены и/или может быть поврежден, что, возможно, приведет к травме. Установите крепежные винты и шнур питания таким образом, чтобы они не контактировали с внутренними частями стены.

• В результате контакта с какими-либо металлическими предметами внутри стены может произойти поражение электрическим током. При снятии плазменного дисплея также снимайте и кронштейны для крепления на стену.

• В противном случае можно удариться о кронштейны и т.п.

получить травму. Правила обращения

1) При выборе места для плазменного дисплея необходимо соблюдать осторожность, потому что он

может изменить цвет или деформироваться из-за воздействия света или тепла, если он расположен под прямым солнечным светом или около обогревателя.

2) Для очистки протирайте кронштейн для крепления на стену мягкой сухой тканью (например,

хлопковой или фланелевой). Если кронштейн сильно загрязнен, удалите загрязнение с помощью нейтрального моющего средства, растворенного в воде, а затем протрите начисто сухой тканью. Не используйте бензин, растворитель или мебельную ваксу, так как они могут повредить покрытие. (Относительно информации о чистке плазменного дисплея см. инструкцию по эксплуатации плазменного дисплея. При использовании химически обработанной ткани следуйте инструкции, поставляемой с тканью.)

3) Не прикрепляйте на изделие клейкую ленту или наклейки. Такие действия могут привести к

загрязнению поверхности кронштейна для крепления на стену. Не допускайте длительный контакт с резиной, изделиями из винила или с чем-то подобным. (Такие действия приведут к повреждению.)

4) Панель плазменного дисплея сделана из стекла. Не прикладывайте к ней чрезмерную силу и не

подвергайте ее ударам. ПРЕДОСТЕРЕЖЕНИЕ: Этот кронштейн предназначен только для моделей плазменных дисплеев Panasonic (См. страницу 83-84). Использование с другими устройствами может привести к неустойчивости, что возможно приведет к травме. ТРЕБУЕТСЯ ПРОФЕССИОНАЛЬНАЯ УСТАНОВКА. КОМПАНИЯ PANASONIC НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ НИ ЗА КАКОЙ УЩЕРБ И/ИЛИ СЕРЬЕЗНЫЕ ТРАВМЫ, ВКЛЮЧАЯ СМЕРТЬ, ПРОИЗОШЕДШИЕ ВСЛЕДСТВИЕ НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ НЕПРАВИЛЬНОГО ОБРАЩЕНИЯ.60

Меры предосторожности при монтаже кронштейна для крепления на стену ♦ Кронштейн для крепления на стену предназначен для установки плазменного дисплея на вертикальную стену с целью просмотра. Не устанавливайте на любую другую поверхность, отличную от вертикальной стены. ♦ Чтобы обеспечить правильное функционирование плазменного дисплея и избежать проблем, не устанавливайте его в следующих местах.

• Около разбрызгивателей системы пожаротушения и/или детекторов возгорания/задымления

• Где есть опасность воздействия вибрации или ударов

• Около проводов высокого напряжения или динамических источников питания

• Около источников магнитных полей, тепла, водяного пара или копоти

• Местах, подверженных воздействию потока воздуха из нагревательных приборов

• Где могут формироваться капли конденсата от воздушных кондиционеров или других устройств ♦ Выполняйте установку, используя технологии, подходящие для структуры и материалов места установки. ♦ Используйте имеющиеся в продаже винты номинальным диаметром 6 мм, подходящие для материала стены (дерево, стальной каркас, бетон и т.д.), в котором будет закреплен кронштейн. ♦ Обеспечьте хорошую вентиляцию, чтобы температура окружающей среды не превышала 40 °C. В противном случае это может привести к накоплению тепла внутри плазменного дисплея, что может вызвать неисправность. ♦ Расстелите мягкое одеяло или ткань на полу так, чтобы плазменный дисплей и пол не испачкались и не поцарапались во время работ по сборке и установке. ♦ Во время привинчивания деталей следите за

чтобы винты не были затянуты недостаточно и не были затянуты чрезмерно. ♦ Используйте для штепсельной вилки шнура питания плазменного дисплея легкодоступную сетевую розетку. ♦ Примите достаточные меры, чтобы обеспечить безопасность вокруг себя при выполнении работ по установке. ♦ Не устанавливайте этот плазменный дисплей непосредственно под потолочными светильниками (например, под источниками местного освещения, прожекторного освещения или галогенными лампами), которые обычно выделяют много тепла. Такие действия могут привести к деформации или повреждению пластмассовых деталей корпуса. Детали, используемые для сборки кронштейна для крепления на стену

Верхнее и нижнее крепление основания (2)

Левое крепление основания кронштейна (1)

Правое крепление основания кронштейна (1)

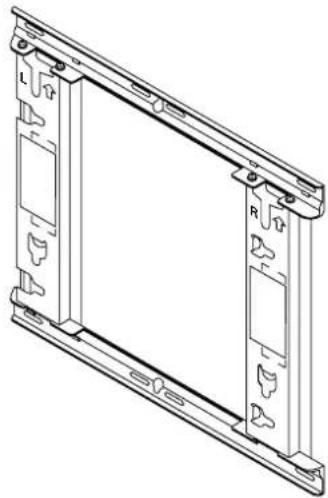

Винт для сборки крепежного приспособления (8)M5x10 Детали, используемые для установки Вид полностью собранного крепежного приспособления

Винт с шестигранной потайной головкой (4) M8×32

Винт для крепления устройства (длинный) (1)

Винт для крепления устройства (короткий) (1)

Выпуклая зубчатая шайба (4)

Изоляционная прокладка (4)

Торцовый ключ (входит в комплект поставки) (1) [Изображения, приведенные в этом руководстве, используются только для пояснительных целей.]61

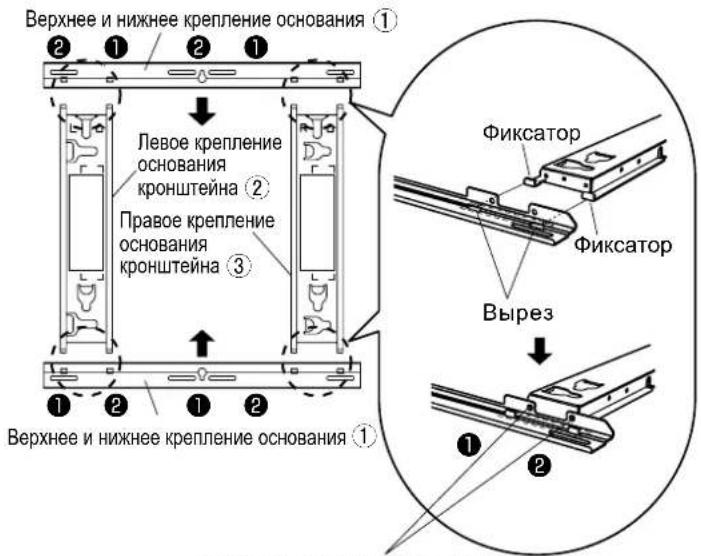

1. Сборка кронштейна для

Установите верхнее и нижнее крепления основания

крепления основания, как показано на схеме.

Вставьте выступающие части (фиксаторы) левого и правого креплений основания в вырезы верхнего и нижнего креплений основания (два места справа и два слева) и закрепите крепления винтами для сборки крепежных приспособлений

(Крутящий момент: от 1,2 до 1,5 Н•м) Правое креплениеоснования кронштейна

Верхнее и нижнее крепление основания

ФиксаторФиксаторВырезЛевое креплениеоснованиякронштейна

Винт для сборки крепежного приспособления

Верхнее и нижнее крепление основания

При выполнении работ с собранным кронштейном для крепления на стену, пожалуйста, держите левое и правое крепления основания кронштейна. Удерживание верхнего и нижнего крепления основания может привести к деформации блока.

2. Проверка прочности

Кронштейн для крепления на стену весит приблизительно 2,3 кг. Обратитесь к инструкции по эксплуатации плазменного дисплея и уточните вес плазменного дисплея, который будет устанавливаться на кронштейн для крепления на стену.

Обратитесь к приведенному справа габаритному чертежу кронштейна для крепления на стену и проверьте прочность стены в шести указанных местах установки. Если прочность стены в каком-либо из этих мест недостаточна, обеспечьте достаточное усиление. Единицы: мм

Отверстия для крепления на стену (в 6 позициях) Обязательно используйте винты для закрепления крепежного приспособления.

• Имеются пять предварительно просверленных отверстий для крепления сверху и еще пять снизу кронштейна для крепления на стену. Используйте предусмотренные запасные отверстия, если стена изготовлена из дерева или другого материала, и невозможно обеспечить достаточный уровень прочности при закреплении крепежного приспособления в шести указанных справа местах. Однако имейте в виду, что в зависимости от материала, из которого изготовлена поверхность крепления, при использовании винтов в слишком близко расположенных местах возможно возникновение трещин на поверхности.

• Не закрепляйте и не располагайте на крепежном приспособлении другие устройства, кроме плазменного дисплея.

• Относительно подробностей о размерах, применяемых при креплении плазменного дисплея, обращайтесь к габаритному чертежу (см. страницу 83-84).62

3. Установка на стену кронштейна для крепления на стену

Определите расположение отверстий для крепления на стену на основе схемы с внешними размерами (См. страницы 83 и 84) и прикрепите кронштейн на стену.

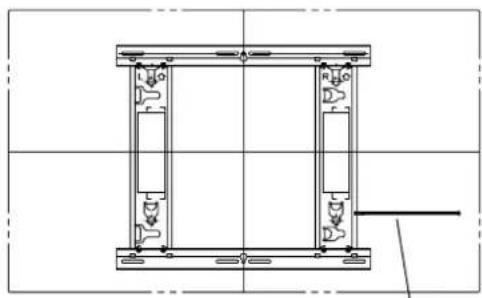

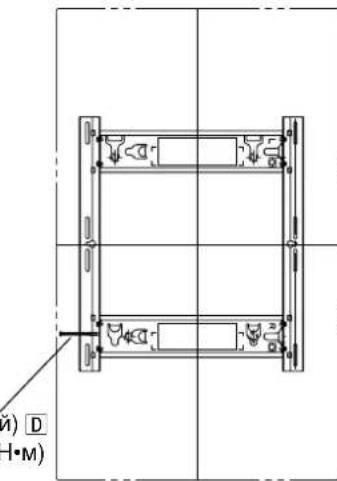

Горизонтальная установка Прикрепите кронштейн для крепления на стену так, чтобы стрелки указывали вверх. Вертикальная установка Прикрепите кронштейн для крепления на стену так, чтобы направление, указанное с помощью “L”, было вверху.

• Когда плазменный дисплей установлен вертикально, будьте внимательны, потому что центральное положение плазменного дисплея будет отличаться от центрального положения кронштейна из-за конструкции кронштейна для крепления на стену.

Используйте винты или гайки номинальным диаметром 6 мм для прочного крепления кронштейна во всех шести отверстиях для крепления.

• В качестве винтов для крепления на стену используйте имеющиеся в продаже винты номинальным диаметром 6 мм, подходящие для материала/конструкции, к которым вы собрались крепить кронштейн.

• Проверьте прочность крепежных винтов. Используйте достаточно прочные винты.

• При вмуровывании винтов проверьте, чтобы они выступали от поверхности стены на 10-15 мм.

• Прикрепите винты как минимум в шести местах. Процедура монтажа

4. Свободная фиксация винта для закрепления блока

Вставьте винт для крепления устройства

в левое или правое крепление основания и зафиксируйте его свободно (поверните его два или три раза). Горизонтальная установка : Отверстия для винтов внизу боковой части левого и правого креплений основания Вертикальная установка : Отверстия для винта вверху и внизу левой части крепления основания (Выберите отверстие, которое облегчит установку плазменного дисплея.) Горизонтальная установка Вертикальная установка

5. Подготовка плазменного дисплея

Прикрепление изоляционных прокладок

Расположите лицевую поверхность плазменного дисплея на чистой ткани без грязи или посторонних предметов и следуйте процедуре, описанной ниже. Если на плазменном дисплее есть выступающие детали, позаботьтесь о том, чтобы не поцарапать и не повредить их.

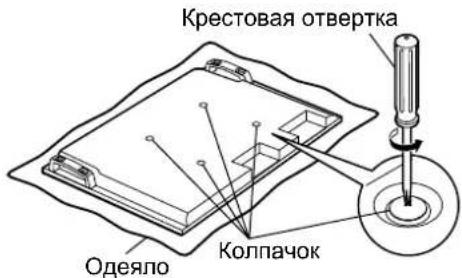

С помощью крестовой отвертки удалите с плазменного дисплея четыре колпачка.

• Храните снятые колпачки в надежном месте. (Они понадобятся, если вы будете использовать подставку.)

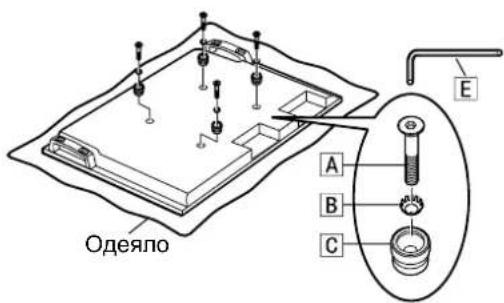

Используя поставляемый торцовый ключ

, закрепите 4 поставляемых винта с шестигранной потайной головкой

, 4 выпуклые зубчатые шайбы

в места, откуда были сняты колпачки, как показано на рисунке справа. (Крутящий момент: от 3 до 4 Н•м)

Подключите сетевой шнур и шнуры для подключения других блоков.

• Относительно схемы электропроводки, см. инструкцию по эксплуатации плазменного дисплея.

• Прикрепляя плазменный дисплей на кронштейн для крепления на стену, позаботьтесь о том, чтобы сетевой шнур и шнуры для подключения других блоков не были зажаты между плазменным дисплеем и стеной или кронштейном.

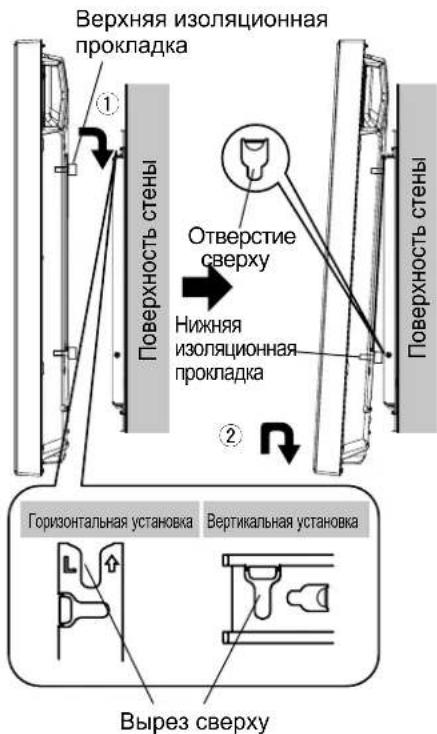

6. Прикрепление и фиксация плазменного дисплея на кронштейне

для крепления на стену

• При установке убедитесь, что сетевой шнур и шнуры для подключения других блоков не были зажаты между плазменным дисплеем и стеной или кронштейном. Горизонтальная установка

Вставьте верхние изоляционные прокладки плазменного дисплея в вырезы на верхней части кронштейна и медленно опустите их на место.

Немного приподнимая плазменный дисплей, вставьте нижние изоляционные прокладки в отверстия на нижней части кронштейна для крепления на стену, а затем опустите плазменный дисплей прямо на место. Вертикальная установка Поверните его на 90 градусов по часовой стрелке так, чтобы логотип Panasonic был слева, затем прикрепите его, используя ту же процедуру, что и при горизонтальной

• Если плазменный дисплей поднять слишком сильно, его верхняя часть станет выступать из кронштейна для крепления

Горизонтальная установка Вертикальная установка Вырез сверху Верхняя изоляционная

Поверхность стены Поверхность стены

Завинтите винт для крепления устройства

, который был свободно зафиксирован при выполнении действий раздела 4, пока он не будет завинчен до упора.

• Слишком сильное завинчивание винта для крепления устройства

может привести к деформации кронштейна.

Слегка приподнимите плазменный дисплей и проверьте, надежно ли он зафиксирован на месте. Горизонтальная установка Винт для крепления устройства (длинный)

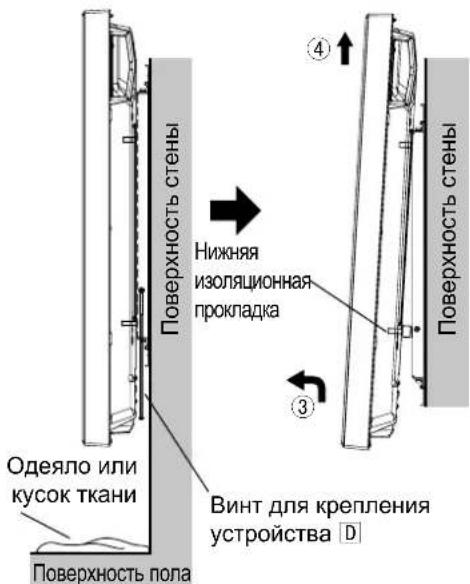

(Крутящий момент: от 2,5 до 3,5 Н•м) Вертикальная установка Снятие плазменного дисплея

Поместите мягкое одеяло или кусок ткани под плазменный дисплей. Удалите винт для крепления устройства

, который прикреплен к боковой стороне кронштейна для крепления на стену. Горизонтальная установка Левая или правая сторона кронштейна для крепления на стену Вертикальная установка Левая сторона кронштейна для крепления на стену Поверхность стены

кусок ткани Поверхность пола

• В противном случае винт для крепления устройства может по ошибке упасть, оставив следы на поверхности пола.

Отсоедините сетевой шнур и провода, соединяющие плазменный дисплей с другими устройствами.

Поднимая нижнюю часть плазменного дисплея, потяните плазменный дисплей на себя.

После удаления нижних изоляционных прокладок продолжайте поднимать плазменный дисплей и снимите его.

• Чтобы снять плазменный дисплей, его нужно поднять приблизительно на 4 см. Винт для крепления устройства (короткий)

(Крутящий момент: от 1,2 до 1,5 Н•м)65
