使用説明書 BP 6.000 Garden Kärcher

デバイスを初めて使用する前に、このオリジナル取扱説明書および付属すいる安全に関する注意事項を読んでください。記載事項に従ってください。両文書を、後の使用あるいは次の所有者のために保存してください。 本製品を飲料水システムに接続する際には、En 1717 の要件を順守し、不明な点があれば衛生専門業者にお問い合わせください。この機器は個人的用途に開発されており、産業用途条件には適しません。本機器は主に庭での使用を想定しており、庭の灌水のために一定の圧力を供給します。スプリンクラーを接続する場合、最大で以下の面積に灌水することが可能です:● BP 4.500 ガーデン: 400 m ● BP 5.000 ガーデン: 550 m ● BP 6.000 ガーデン: 900 m ● BP 7.000 ガーデン: 1000 m

有毒物による怪我の危険があります。 ポンプで汲んだ水は飲まないでください！ 許容される汲み上げられた液体 許容される汲み上げられた液体：● 水道水● 井戸水● 湧水● 雨水● プール水 (添加剤が意図したとおりに投与された 汲み上げられる液体の温度は35 °Cを超えないでく

メーカーは、不適切な使用または誤った操作によって 生じたいかなる損害についても責任を負いません。

この注記は死亡に至る直近の危険を指します。

この注記は身体の重傷または死亡に至る可能性が考 えうる危険な状況を指します。

この注記は軽度から中程度の怪我を招く恐れのある 危険状態を示唆します。

この注記は器物破損を招く恐れのある危険状態を示

梱包材はリサイクル可能です。梱包材は環境に適した方法で廃棄してください。電気および電子機器には、誤って取り扱ったり廃棄したりすると人間と環境に危険を及ぼす可能性があるバッテリーや充電式バッテリーあるいはオイルなどの構成要素が含まれています。しかしながら、これらは機器が適切に機能するために必要な構成要素です。このシンボルが表記されている機器は、家庭ゴミと一緒に廃棄してはいけません。物質についての注意事項 (REACH)内容物に関する最新情報は、 www.kaercher.de/REACH

アクセサリーとスペアパーツ 純正のアクセサリーおよび純正のスペアパーツのみ使用してください。これにより装置の安全で、トラブルの無い動作の保証が約束されます。アクセサリーやスペアパーツに関する詳細について

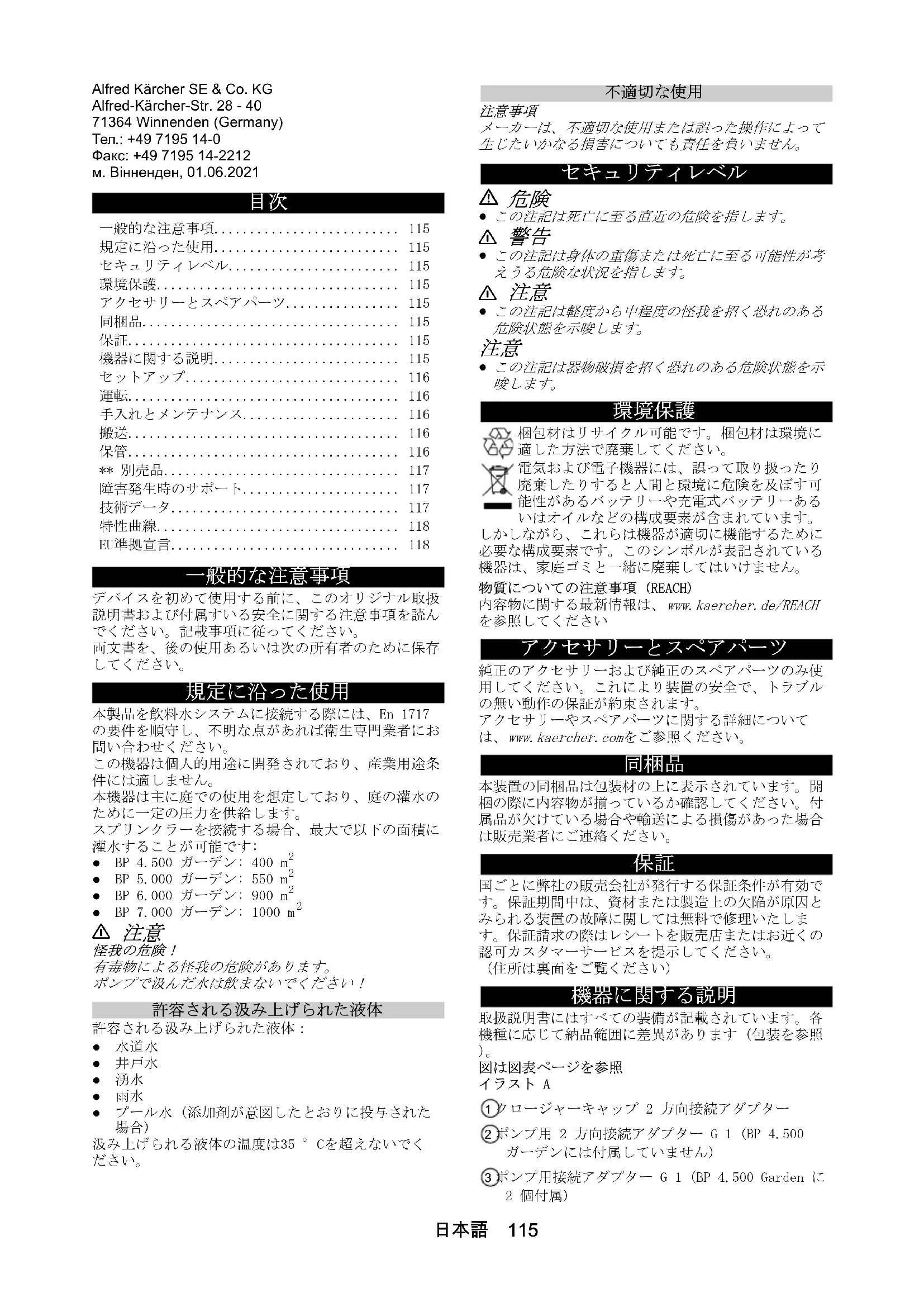

• 本装置の同梱品は包装材の上に表示されています。開梱の際に内容物が揃っているか確認してください。付属品が欠けている場合や輸送による損傷があった場合は販売業者にご連絡ください。 国ごとに弊社の販売会社が発行する保証条件が有効です。保証期間中は、資材または製造上の欠陥が原因とみられる装置の故障に関しては無料で修理いたします。保証請求の際はレシートを販売店またはお近くの認可カスタマーサービスを提示してください。（住所は裏面をご覧ください） 取扱説明書にはすべての装備が記載されています。各機種に応じて納品範囲に差異があります (包装を参照 図は図表ページを参照イラスト A1 クロージャーキャップ 2 方向接続アダプター2 ポンプ用 2 方向接続アダプター G 1 (BP 4.500 ガーデンには付属していません)3 ポンプ用接続アダプター G 1 (BP 4.500 Garden に 2 個付属) 一般的な注意事項 p. 115
• 規定に沿った使用 p. 115
• セキュリティレベル p. 115
• 環境保護 p. 115
• アクセサリーとスペアパーツ p. 115
• 同梱品 p. 115
• 保証 p. 115
• 機器に関する説明 p. 115
• セットアップ p. 116
• 運転 p. 116
• 手入れとメンテナンス p. 116
• 搬送 p. 116
• 保管 p. 116
• ** 別売品 p. 117
• 障害発生時のサポート p. 117
• 技術データ p. 117

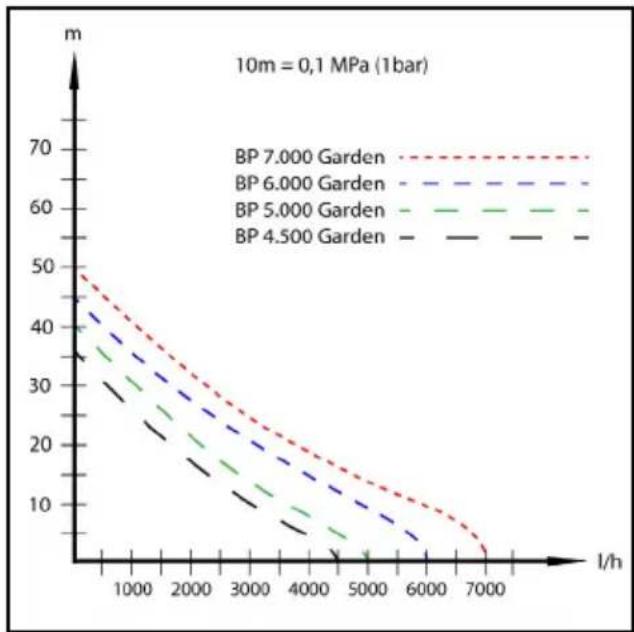

• 特性曲線 p. 118
• EU準拠宣言 16 日本語 4 シーリングプラグ5 接続 G 1 (33.3 mm) 吸い込みライン (インレット)6 クロージャーキャップ付き充填用ノズル7 接続 G 1 (33.3 mm) 圧力ライン (アウトレット)8 オン/オフスイッチ9 排水バルブ10 **蛇口コネクター G 111 **アクアストップ付きカップリング12 **カップリング13 **スプレー14 *吸い込みホースセット (そのまま接続できる 3.5 m の真空対応スパイラルホース含む。吸い込みフィルターおよび逆流防止装置付き)15 **庭水まき用ホース 1/2″ 20 m16 プラグ付き電源ケーブル* セットおよびセットプラスに付属するアクセサリー ** セットプラスに付属するアクセサリーのみ。 ケルヒャー純正の吸引ホース、フィルター部品、ホース接続部のみを使用することをお勧めします。他社製部品を使用した場合、特にバヨネット接続方式の場合、送液の吸い込み時に誤動作を起こす可能性があり p. 1181

● シーリングプラグを取り外します。● 接続アダプターをポンプの吸い込み接続 (インレット) にねじ込みます。手締めします。● 真空対応の吸い込みホースを接続します。イラスト B

水が汚れている場合は、プレフィルター ( ** 別売品 参照) を逆流防止弁と吸い込みホースの間に装着する

再吸い込み時間を短くするには、逆流防止装置付きの 吸い込みホースを使用してください。これにより、使 用後に吸い込みホースが空になるのを防ぐことができ ます ( ** 別売品参照)。 ● 接続アダプターをポンプの圧力接続口 (アウトレット) にねじ込みます。手締めします。イラスト D● 充填用ノズルのキャップのネジを外します。イラスト E● ポンプが溢れるまで水を入れます。イラスト F 1. 電源プラグをソケットに差し込みます。2. ON/OFF スイッチで本機器をオンにします。3. 吸い込み時間を短くするには、圧力ホースを約 1 m 上げてください。イラスト I4. ポンプが吸い込み、均等に送り出すようになるまで待機します。

空運転はポンプを損傷します。 ポンプを空運転しないでください!

5. 運転中はポンプを放置せず、常に見張っていてく

怪我をする危険があります。システムに圧力がかかっ

怪我をする危険があります。 (圧力については技術データの章を参照してください

1. ON/OFF スイッチで本機器をオフにします。2. 電源プラグをソケットから抜きます。

感電の危険があります。 本機器において何らかの作業を行う際は、必ず事前に 本機器をオフにして、電源プラグを抜いてください。 機器はメンテナンスの必要はありません。

添加剤の入った水を汲み上げる場合は、使用後にきれ いな水で必ずポンプを洗い流してください。

本機の転倒によるけがのおそれ。 本機を運搬するときは、本機の重量を確認し ( 技術 データの章を参照)、車両で運搬する場合は、適宜固

1 ケーブルを巻き取ります。2 キャリングハンドルをつかんで本機器を持ち上げ、持ち運びます。 1 本機器を運搬するときは、本機器の重量に注意してください (技術データ参照)。なお、車両で運搬する場合には、本機器を適切に固定してくださ

本機器の転倒による怪我の危険があります。 本装置を運搬するときは、本装置の重量に注意し (技 術データ参照)、車両で運搬する場合には、本装置を 適切に固定してください。

怪我ならびに損傷の危険 保管の際には装置の重量に注意してください。

1. 機器は凍らない場所に保管してください。

1. 圧力側に接続されている水道口を開けて (庭用スプレーを開ける等)、本機器を減圧します。2. ホースを空にします。3. 吸い込みラインと圧力ラインを取り外します。日本語 117

4. 排水バルブを介してポンプを空にします。

5. 機器は凍らない場所に保管してください。

この取扱説明書の最後のページに、使用可能な別売品

障害発生の原因は簡単なものであることがよくあり、 以下の一覧表を参考にすればご自分で対処することが できます。確信が持てない時や、該当する障害が記載 されてない場合は認可カスタマーサービスまでご連絡

ポンプ内に空気が入っています。 1. 初期セットアップを正しく行われている

汚れた粒子が吸引部をブロックします。 1. 電源プラグをコンセントから抜き取りま

吸い込みホースまたは接続アダプター が正しくねじ込まれていません。

1. シールが正しく装着されていることを確

2. 吸い込みホースと接続アダプターを手で

プレフィルターが目詰まりしています。 1. プレフィルターを清掃します。 ポンプが起動しない、ま たは運転中に突然停止す

電源が遮断されています。 1. ヒューズと電気接続を確認します。 汲み上げ速度が低下して

吸引部が詰まっています。 1. 電源プラグをコンセントから抜き取りま

ポンプの汲み上げ量は、汲み上げ高さ と接続されている周辺機器によって異

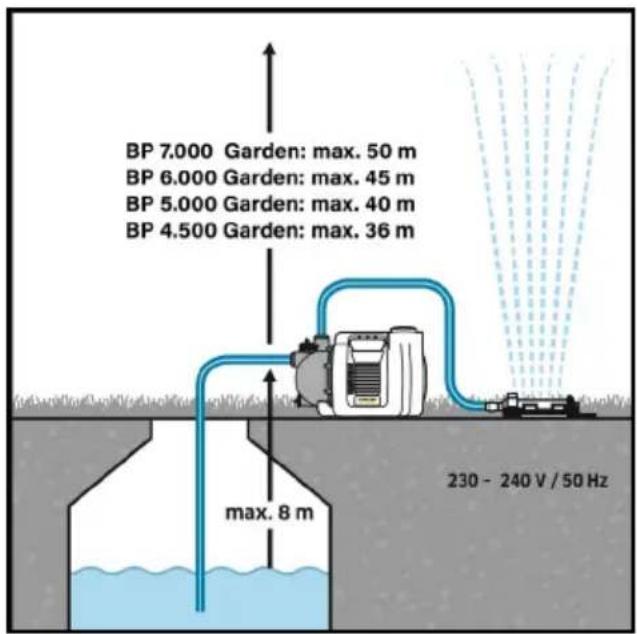

1. 最大汲み上げ高さに注意してください (

参照)。場合によっては、 他のホース径またはホース長さを選択し

バルブ / ボールバルブが全開になって いないなどの理由で、圧力側の断面が

1. バルブ / ボールバルブを全開にします。

圧力側のホースが折れています。 1. ホースの折れをなくします。 プレフィルターが目詰まりしています。 1. プレフィルターを清掃します。 BP 4.500 Garden BP 4.500

BP 7.000 Garden 電源電圧 V 230-240 230-240 230-240 230-240 電源周波数 Hz50505050 定格出力 W 550 650 1000 1100 流量 最大 l/h 4500 5000 6000 7000 吸引高さ（最大） m8888 水に含まれる固形物含有量 kg/m

mm1111 ポンプタイプ ジェット ジェット ジェット ジェット 音圧レベル L

dB(A) 56 58 69 68 音響パワーレベル L

保証 dB(A) 71 73 84 83118 日本語

規則 (EU) 2019/1781附属書Ⅰセクション2 (12) に基 づく免除の理由：j) 技術的な変更が行われることがあります。

EU準拠宣言 弊社はここに以下に記載する機械がその設計と製造型 式および弊社によって市場に出された仕様において、 関連するEU指令の安全要件および健康要件を満たし ていることを宣言します。弊社との相談なしに機械に 改造を食うわえた場合は、この宣言の有効性が失われ

型式： 1.645-xxx 関連するEU指令 2006/42/EG（+2009/127/EG） 2014/30/EU 2000/14/EG 2011/65/EU 2009/125/EG

EN 60335-1 EN 60335-2-41 EN 62233: 2008 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN IEC 63000: 2018 適用された適合性評価手続き 2000/14/EG: 付録 V 音響出力レベル dB(A) BP 4.500 Garden 測定値： 68 保証値： 71 BP 5.000 Garden 測定値： 70 保証値： 73 BP 6.000 Garden 測定値： 81 保証値： 84 BP 7.000 Garden 測定値： 81 保証値： 83 署名者は取締役の全権代理として行動します。
