MANUALE UTENTE LH1040 MAKITA

Per Anything utensile vengono usati i significi seguenti. Bisogna capire il loro significato prima di usare l'utensile.

Symbolen

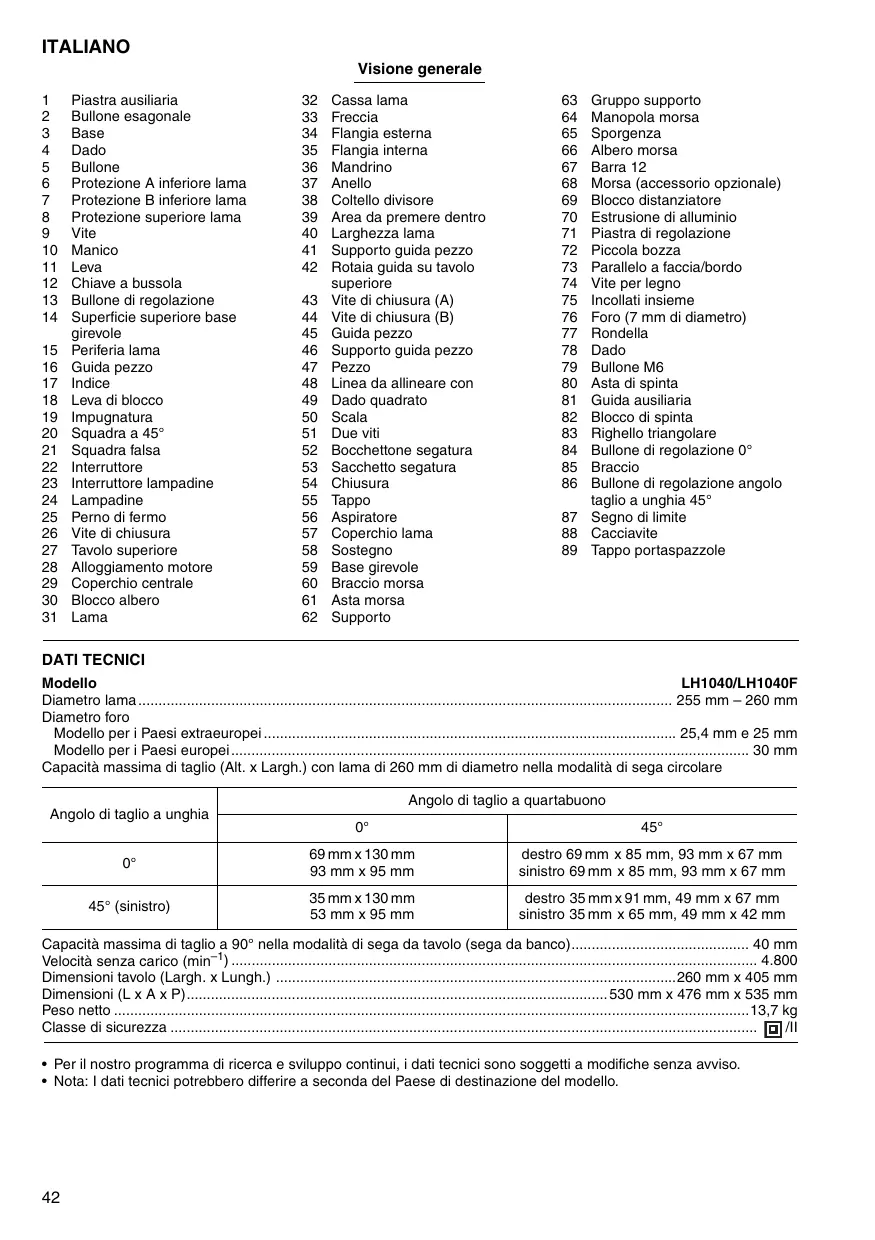

1	Piastra ausiliaria	32	Cassa lama	63	Gruppo supporto
2	Bullone esagonale	33	Freccia	64	Manopola morsa
3	Base	34	Flangia esterna	65	Sporgenza
4	Dado	35	Flangia interna	66	Albero morsa
5	Bullone	36	Mandrino	67	Barra 12
6	Protezione A inferiore lama	37	Anello	68	Morsa (accessorio opzionale)
7	Protezione B inferiore lama	38	Collello divisore	69	Blocco distanziatore
8	Protezione superiore lama	39	Area da premere ventro	70	Estrusione di alluminio
9	Vite	40	Larghezza lama	71	Piastra di regolazione
10	Manico	41	Supporto guida pezzo	72	Piccola bozza
11	Leva	42	Rotaia guida su ravolo superiore	73	Parallelo a faccia/bordo
12	Chiave a bussola			74	Vite per legno
13	Bullone di regolazione	43	Vite di chiusura (A)	75	Incollati insieme
14	Superficie superiore base girevole	44	Vite di chiusura (B)	76	Foro (7 mm di diametro)
15	Periferia lama	45	Guida pezzo	77	Rondella
16	Guida pezzo	46	Supporto guida pezzo	78	Dado
17	Indice	47	Pezzo	79	Bullone M6
18	Leva di blocco	48	Linea da allineare con	80	Asta di spinta
19	Impugnatura	49	Dado quadrato	81	Guida ausiliaria
20	Squadra a 45°	50	Scala	82	Blocco di spinta
21	Squadra falsa	51	Due viti	83	Righello triangolare
22	Interruttore	52	Bocchettone segatura	84	Bullone di regolazione 0°
23	Interruttore lampadine	53	Sacchetto segatura	85	Braccio
24	Lampadine	54	Chiusura	86	Bullone di regolazione angolo taglio a unghia 45°
25	Perno di fermo	55	Tappo
26	Vite di chiusura	56	Aspiratore	87	Segno di limite
27	Tavolo superiore	57	Coperchio lama	88	Cacciavite
28	Alloggiamento motore	58	Sostegno	89	Tappo portaspazzole
29	Coperchio centrale	60	Braccio morsa
30	Blocco albero	61	Asta morsa
31	Lama	62	Supporto

DATI TECHNICI

Modello	LH1040/LH1040F
Diametro lama	255 mm – 260 mm
Diametro foro
Modello per i Paesi extraeuropei	25,4 mm e 25 mm
Modello per i Paesi europei	30 mm
Capacità massima di taglio (Alt. x Largh.) con lama di 260 mm di diametro nella modalità di sega circolare

Angolo di taglio a unghia	Angolo di taglio a quartabuono
	0°	45°
0°	69 mm x 130 mm	destro 69 mm x 85 mm, 93 mm x 67 mm
	93 mm x 95 mm	sinistro 69 mm x 85 mm, 93 mm x 67 mm
45° (sinistro)	35 mm x 130 mm	destro 35 mm x 91 mm, 49 mm x 67 mm
	53 mm x 95 mm	sinistro 35 mm x 65 mm, 49 mm x 42 mm

Capacità massima di taglio a 90° nella modalità di sega da cavolo (segla da banco)	40 mm
Velocità senza carico (min-1)	4.800
Dimensioni ravolo (Largh. x Lungh.)	260 mm x 405 mm
Dimensioni (L x A x P)	530 mm x 476 mm x 535 mm
Peso netto	13,7 kg
Classe di sicurezza	#/II

Per il loro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche alla sua visio.
- Nota: I dati tecnici potrebbero diferire a seconda del Paese di destinazione del modello.

Utilizzo previsto

Questo utensile è progettato per i tagli diritti di precisione e (soltanto quando usato come sega circolare sul ravolo inferiore) per i tagli obliqi nel legno.

Alimentazione

L'utensile deve essere collegato a una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e più funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento conforme alle norme europee, e più perciò essere collegato alle prese di corrente sprovviste della messa a terra.

Consigli per la sicurezza

Per la vostra sicurezza, riferitevi alle accluse istruzioni per la sicurezza.

REGOLE ADDIZIONALI DI SICUREZZA PER L'UTENSILE

Per entrambé le modalità di sega circolare e di sega da ravolo (sega da banco):

1. Indossare le protezioni per gli occhi e per le orecchie. Indossareanchealti articolidi protezione adatti al lavoro.
2. MAI lavorare con i quanti, eccetto perambiare le lame o per maneggiare materiali grezzi prima di procedere con il lavoro.
3. Mantenere pulito il pavimento intorno all'tensile, ed esente da materiali sciolti, per es., trucoli e ritagli.
4. Non usare la sega perché le protezioni e il coltello divisore in posizione. Controllare che le protezioni lama si chiudano correttamente prima di ciascun utilizzato. Non usare la lama se le protezioni non si muovono liberamente e non si chiudono istananeamente. Mai bloccare o legare aperte le protezioni. Qualsiasi funzionamento irregularare delle protezioni lama delve essere corretto immediamente.
5. Pulire e fare attenzione a non danneggiare il mandrino, le flange (specialmente la superficie di installatione) e il bullone esagonale prima di installare o quando si installa lalama. Se queste parti sono danneggiate, potrebbero causare la rottrura della lamda. La scarsa installmente potrebbe causare vibrazioni/ondeggiamenti o lo slittamento della lamda. Usare sostanto le flange specificare per quello utensile.
6. Controllare con cura che sulla lama non ci siano crepe od altri danni prima del lavoro. Non usare le lame danneggiato deformate.
7. Usare soltanto le lame consiglate dal produttore e che sono conformi a EN847-1, e controllare che il coltello divisore non sa più spesso della larghezza di taglio della lama o più sottile del corso della lama.
8. Usare sempre gli accessori consigliati in questo manuale. L'uso di accessori inadatti, come le lame diamantate abrasive, potrebbe causare lesioni.
9. Selezionare la lama corretta per il materiale da tagliare.
10. Non usare lame fabbricate con acciaio ad alta velocità.

11. Per ridurre il rumore emesso, accertarsi sempre che la lama sia affilata e pulita.

12. Usare lame affiliate correttamente. Osservare la velocità massima marcata sulla lama.

13. Non tagliare metalli come chiodi e viti. Ispezionare il pezzo e rimuovere tutti i chiodi, viti ed altre sostane estranee prima del lavoro.
14. Batter via i nodi del pezzo PRIMA di cominciare il taglio.
15. Non usare l'utensile in presenza di liquidi o gas inflammabili.
16. Per la propria sicurezza, rimuovere tutti i trucioli, frammenti, ecc., dall'area di da sopra il davolo di collegare l'utensile alla presa di corrente e cominciare il lavoro.
17. L'operaire deve essere adeguatamente addestrato nell'uso, regolazione e funzionamento dell'utensile.
18. Tenere le mani, la propria persona e chi è vicino fuori dal percorso della lama e non in linea conessa. Evitare il contatto con qualsiasi lama che gira per forza d'inerzia. Essa più ancora causare lesioniserie, e mai allungare le mani intorno all'utensile davanti alla lama.
19. Fare sempre attenzione, soprattutto durante i lavori ripetitivi e monotoni. Non lasciarsi andare ad un falso senso di sicurezza. Le lame non perdonano mai.
20. Accertarsi che il blocco dell'albero sia rilasciato prima di accendere l'utensile.
21. Prima di usare l'utensile sul pezzo, lasciarlo girare per quale momento. Controllare se ci sono vibrazioni od ondeggiamenti che potrebbero indicare una cattiva installmento o bilancia-mentation della lama.
22. Aspettare finché la lama ha raggiunto la velocità massima prima di cominciare il taglio.
23. L'utensile non deve essere usato per fare sfinestrature, incavi o scanalature.
24. Evitare di rimuovere i ritagli od altre parti del pezzo dall'area del taglio quando l'utensile gira e la testa della sega non è in posizione di riposo.
25. Interrompere immediatamente l'operazione in corso se si notatione di anormale.
26. Spagnere l'utensile e aspettare che la lama si fermi prima di rimuovere il pezzo o di cancellare le regolazioni.
27. Staccare l'utensile dalla presa di corrente prima di cuiarsi la lama, di una manutenzione o se non viene usato.

28. La polvere causata dal lavoro contiene sostanze chimiche che sono causare il cancro, difetti di nascita od altri danni all'apparato riproduktivo. Alcuni esempi di questo sostanze chimiche sono:

29. piombo dai materiali con vernici a base di piombo, e

30. arsenico e cromo dal legname trattato chimicamente.

Il rischio da QUESTe esposizioni varia, a seconda di quante volte si fa quello tipo di lavoro. Per ridurre l'esposizione a QUESTe sostanze chimiche: lavorare in un ambiente ben ventilato e usando l'equipaggiamento di sicurezza appropriato, come le mascherine antipolverve progettate appositamente per non far penetrare le particelle microscopiche.

1. Collegare l'utensile a un dispositorio di raccolta della segatura durante il taglio.
   Usando l'utensile nella modalità della sega circolare:
2. Usarlo esclusivamente per tagliare legno, alluminio e materiali simili.
3. Non eseguire operazioni a mano libera tagliando i pezzi in un'area vicina alla lama. Il pezzo deve essere fissato saldamente contro la base girevole e la guida pezzo durante tutte le operazioni.
4. Accertarsi che la base girevole sia fissata correttamente, in modo che non si muova durante l'operazione.
5. Accertarsi che il braccio sia fissato saldamente durante il taglio a unghia. Per fissare il braccio, stringere la leva in senso orario.
6. Accertarsi che la lama non faccia contatto con la base girevole nella posizione più Bassa e, prima di schiacciare l'interruttore, che non facciaizzato con il pezzo.
7. Tenere saldamente il manico. Tener presente che la sega si muove leggermente su o giù durante l'avvio e l'arresto.
8. Sostituire il piano di taglio quando è usurato.

Usando l'utensile nella modalità di sega da ravolo (sega da banco):

1. Non eseguire alcuna operatione a mano libera. "A mano libera" significa usare le mani al posto della guida pezzo per supportare o guidare il pezzo.
2. Accertarsi che il braccio sia fissato saldamente in posizione di lavoro. Per fissare il braccio, stringere la leva in senso orario.
3. Usare un'asta o blocco di spinta per evitare di lavorare con le mani e le dita vicine alla lama.
4. Accertarsi che il ravolo della sega da banco sia fissato saldamente all'altezza scelta.
5. Accertarsi che la lama non faccia contatto con il coltello divisore o con il pezzo prima di schiacciare l'interruttore.
6. Mettere sempre via l'asta di spinta quando non viene usata.

7. Fare particolarmente attenzione alle istruzioni per ridurre il rischio di CONTRACCOLPI. I CONTRACCOLPI sono una reazione improvvisa a una lamà stretta, bloccata o disallineata. I CONTRACCOLPI causano l'espulsione del pezzo dall'tensile verso l'operatore. I CONTRACCOLPI POSSONO CAUSARE SERIE LESIONI PERSONALI. Evitare I CONTRACCOLPICTLAMENendo la lamà affiliata, la guida pezzo parallela alla lamà, il coltello divisore e la protezione lamia in posizione e funzionanti correttamente, non rilasciendo il pezzo finché non è stato spinto completamente nelle lamà e non tagliando diritto un pezzo storto, deformato o che non ha un bordo diritto per essere guidato lungo la guida.

8. Evitare l'alimentazione improvisa e velocose del pezzo. Alimentario quanto più lentamente possibile tagliando i pezzi duri. Non inclinare o storcere il pezzo alimentandolo. Se la lama si impianta o inceppa nel pezzo, spegnere immediatamente l'utensile. Staccare l'utensile alla presa di corrente. Correggere poi l'inceppamento.

CONSERVARE QUESTE ISTRUZIONI.

INSTALLAZIONE

ATTENZIONE:

• Tenere l'area del pavimento intorno all'utensile piana, ben mantenuta ed esente da materiali sciolti come truccioli e ritagli.

Installazione della piastra ausiliaria (Figg. 1 e 2)

Installare la piastra ausiliaria usinga taca sulla base dell'utensile, e fissarla stringendo il bullone esagonale.

Montaggio su banco (Fig. 3)

Questo utensile delve essere fissato con due bulloni a una superficie piana e stabile usando i fori per bulloni che si trovano sulla sua base. Ci o aiuita a impedire che si rovesci e possibili lesioni.

DESCRIZIONE DELLE FUNZIONI

ATTENZIONE:

• Accertarsi sempre che l'utensile si spento e staccato dalla presa di corrente prima di regolare o di controllare il suo funzionamento.

Protezione della lama (Figg. 4 e 5)

ATTENZIONE:

• Accertarsi che il manico non possa essere abbassato,
• +
• +
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -
• -

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

---

• - #

  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - . - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

.

• Accertarsi che le protezioni A e B inferiori lama non si aprano se la leva vicina al manico non viene spinta sulla posizione più alta del manico.

Quando si abbassa il manico spingendo la leva a sinistra, la protezione A inferiore lama si solleva automaticamente. La protezione B inferiore lama si solleva quando fa contagatto con il pezzo. Le protezioni inferiori lama sono azionate da una molla, per cui tornano sulle loro posizione originali quando il taglio viene completato e si solleva il manico. La protezione superiore lama cade a piatto sulla superficie superiore après che il pezzo è passato quello diessa. MAI RENDERE INOPERATIVE O RIMUOVERE LE PROTEZIONI INFERIORI LAMA, LA MOLLA ATTACCATA ALLE PROTEZIONI INFERIORI LAMA O LA PROTEZIONE SUPERiore LAMA.

Per la propria sicurezza, Maintainere sempre ciascuna protezione lama in buone condizioni. Il funzionamento irregularare delle protezioni deve essere corretto immediatamente.Controllare l'azione di ritorno azionata dalla molla delle protezioni inferiori lama. MAI USARE LUTENSILE SE LE PROTEZIONI INFERIORI LAMA, LA MOLLA O LA PROTEZIONE SUPERiore LAMA SONO DANNEGGIATE, DIFETTOSE O RIMOSSE.CIO E MOLTO PERICOLOSO E PUO CAUSARE SERIE LESIONI PERSONALI.

Se una qualsiasi di queste protezioni lama trasparenti diventa sporca, oppure se la segatura v riimane attacata in modo che la lama non è più visible, staccare l'utensile dalla presa di corrente e pulire accuramente la protezione con un panno bagnato. Non usare solventi o pulitori a base di petrolio per pulire la protezione di plastica.

Se la protezione A inferiore lava è particolarmente sporca e impedisce la visione atraverso di esta, procedere come segue. Fissare il tavolo superiore in posizione completeness sollevata, sollevare completeness il manico, spingere dentro completeness il perno di fermo con il manico completeness sollevato e usare la chiave a bussola in dotazione per allentare il bullone esagonale che fissa il coperchio centrale. Allentare il bullone esagonale girandolo in senso antiario e sollevare la protezione A inferiore lava e il coperchio centrale spingendo allo stesso tempo la leva a sinistra. Con la protezione A inferiore lava sono posizionata, la pulizia può eseguita più completeness ed efficienmente. Al completamento della pulizia, invertire il procedimento e fissare il bullone.

Nello stesso caso della protezione superiore lama descritto sopra, allentare la vite che la fissa usando un cacciavite e rimuovere la protezione superiore lama. Dopo la pulizia, reinstallarla sempre in modo sicuro stringendo la vite in modo che la protezione superiore lama si muova scorrevolmente su o giu.

Se una qualsiasi di queste protezioni si scolora con il tempo o per l'esposizione ai raggi ultravioletti, rivolgersi al centro di assistenza Makita per una nuova protezione. NON RendenERE INOPERABILI O RIMUOVERE LE PROTEZIONI.

Per mantenere la capacitéa massima di taglio (Figg. 6 e 7)

Questo utensile è stato regolato in fabbrica in modo da providere la massima capacité di taglio per le lame di 260 mm.

Installando una nuova lava, controllare sempre la posizione del limite inferiore della lava e, se necessario, regolarla come segue:

ATTENZIONE:

Per farequesta regolazione,positionare itavolo superiore sulla posizione più bassadoper aver staccato l'utensile dalla presa di corrente.

Staccare per prima casa l'utensile dalla presa di corrente. Posizione are il ravolo superiore sulla sua posizione più bassa. Abbassare completeness il manico. Usare la chiave a bussola per girare il bullone di regolazione, che si trova molto nel foro più grande del ravolo superiore, finché la periferia della lama si estende leggermente nelle superficie superiore della base girevole sul punto in cui la faccia frontale della guida pezzo incontrà la superficie superiore della base girevole.

Con l'utensile staccato alla presa di corrente, ruotare a mano la lama mantenendo allo stesso tempo il manico completeness abbassato, per accertarsi che la lama non faccia contatto con nessuna parte della base inferiore. Regolare di nuovo leggermente, se necessario.

ATTENZIONE:

• Dopo aver installato una nuova lama, accertarsi sempre che esta non faccia contatto con nessuna parte della base inferiore quando si abbassa completeness il manico. Fare sempre ciò con l'utensile staccato alla presa di corrente.

Regolazione dell'angolo di taglio obliquo (Fig. 8)

Allentare l'impugnatura girandola in senso antiorario. Girare la base girevole premendo giutto stesso tempo la leva di blocco. Dop o aver spostato l'impugnatura sulla posizione in cui I'indice indica l'angolo desiderato sulla squadra a 45^ stringere saldamente l'impugnatura girandola in senso orario.

ATTENZIONE:

• Girando la base girevole, sollevare completeness il manico.
• Dopo averambiato l'angolo di taglio obliquo, fissare sempre la base girevole stringendo saldamente l'imputatura.

Regolazione dell'angolo di taglio a unghia (Figg. 9 e 10)

Per regolare l'angolo di taglio a unghia, allentare la leva sulla parte posteriore dell'utensile girandola in senso antiorario.

Spingere il manico a sinistra per inclinar la lama finché l'indice indica l'angolo desiderato sulla squadra falsa. Stringere poi saldamente le leva girandola in senso orario per fissare il braccio.

ATTENZIONE:

• Inclinando la lama, sollevare completeness il manico.
• Dopo aver cambiato l'angolo di taglio a unghia, fissare sempre il braccio stringendo la leva in senso orario.

Funzionamento dell'interruttore (Fig. 11)

ATTENZIONE:

• Prima di cominciare, accertarsi che l'utensile si accenda e spenga.

Per avviare l'utensile, premere l'interruttore ON (I). Per fermarlo, premere l'interruttore OFF (O).

Accensione della lampadina (Fig. 11 e 12)

Modello LH1040F soltanto

Per accendere la lampadina, spingere la parte superiore dell'interruttore, e la parte inferiore per spegnerla.

ATTENZIONE:

Non guardare direttamente la luce della lampadina.

NOTA:

• Usare un panno ascutto per togliere lo sporco alla lente della lampadina. Fare attenzione a non graffiare la lente, perché altrimenti l'illuminazione potrebbe ridursi.

Regolazione del livello ravolo superiore (Fig. 13)

Per regolare il livello del ravolo superiore, allentare le due leve girandole in senso antiorario e poi sollevare o abbassare il ravolo superiore. Stringere saldamente que'ste leve dopo la regolazione.

AVVERTIMENTO:

• Posizione il tavolo superiore sulla posizione più alta quando si use l'utensile nella modalità di sega circolare, e sulla posizione desiderata quando lo si usa nella modalità di sega da tavolo (sega da banco).

MONTAGGIO

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato dalla presa di currente prima di qualsiasi intervento su diesso.

Installazione o rimozione della lama

ATTENZIONE:

• Accertarsi sempre che l'utensile si spento e staccato dans la presa di corrente prima di installare o di rimuovere la lava.
• Per installare o rimuovere la lama, usare soltanto la chiave a bussola Makita in dotazione. In caso contrario, si potrebbe causar it serraggio eccessivo o insufficiente del bullone esagonale. Ciò pouc Causes lesions.

Fissare it davolo superiore sulla sua posizione più alta.

Bloccare il manico in posizione sollevata spingendo除去 il perno di fermo. (Fig. 14)

Per rimuovere la lama, allentare prima la vite di chiusura in modo che la protezione B inferioro lama si abbassata como lostrato in figura. (Fig. 15)

Usare poi la chiave a bussola per allentare il bullone esagonale che fissa il coperchio centrale girandolo in senso antiorario. Sollevare la protezione A inferiore lama e il coperchio centrale spingendo allo stesso tempo a sinistra la leva vicina al manico. (Fig. 16)

Premere il blocco albero per bloccare il mandrino, e usare la chiave a bussola per allentare il bullone esagonale in senso orario. Rimuovere poi il bullone esagonale, la flangia esterna e la lama. (Fig. 17)

Per installare la lama, montarla con cura sul mandrino controllando che la direzione della freccia della lama si rivolta nella stessa direzione della freccia sulla cassa della lama. Installare la flangia esterna e il bullone esgagonale, e usare poi la chiave a bussola per stringere saldamente il bullone esagonale (sinistrorso) in senso antiorario premendo allo stesso tempo il blocco albero. (Figg. 18 e 19)

NOTA:

• Installando la lama,,inserirla prima dall'esterno della protezione Blama e solleverva poi in modo che la lama si trovi infine nella protezione Blama.

Modello per tutti i Paesi extraeuropei

ATTENZIONE:

• L'anello argento di 25,4 mm di diametro esterno è stato installato in fabbrica sul mandrino. L'anello zero di 25 mm di diametro è incluso come accessorio standard. Prima di montare la lama sul mandrino, accertarsi sempre che sul mandrino sia installato l'anello corretto per il foro dell'asse della lama che si intende usare. (Fig. 20)

Modello per l'Europa

ATTENZIONE:

• Lanello di 30 mm di diametro esterno è stato installato in fabbrica tra le flange interna ed esterna. (Fig. 20)

Rimettere la protezione A inferiore lama e il coperchio centrale sullo loro posizioni originali. Stringere poi i bullone esagonale in senso orario per fissare il coperchio centrale. Sollevare al massimo la protezione B lama e stringere saldamente la vite di chiusura mantenendola sulla posizione sollevata. Abbassare il manico per accertarsi che le protezioni inferiori lama si muovano correttamente. Accertarsi che il blocco albero abbia rilasciate il mandrino prima di fare un taglio.

Regolazione del coltello divisore

Prima di regolare il coltello divisore, allentare le due leve girandole in senso antiorario e premere il ravolo superiore sul lato destro vicino al coltello divisore nella sua posizione abbassata. Fissare poi il ravolo superiore stringendo di nuovo saldamente le due leve come lostrato in figura. (Fig. 21)

Tra il coltello divisore e i denti della lama ci deve essere un gioc di 4 - 5mm . Regolare di consequenza il coltello divisore allentando due bulloni esagonali in senso antiorario con la chiave a bussola e misurando la distanza. Stringere saldamente i bulloni esagonali e controlling po che la protezione superiore lama funzioni scorrevolmente prima di fare un taglio. (Fig.22) Il coltello divisore è stato installato prima della spedizione alla fabbrica in modo che la lama e il coltello siano in linea retta. (Fig.23)

ATTENZIONE:

• Se la lama e il coltello divisore non sono allineati correttamente, durante il lavoro si potrebbe verificare una pericolosa condizione di serraggio. Accertarsi che siano allineati correttamente. Se si usa l'utensile con il coltello divisore non allineato correttamente, c'è pericolo di lesionsi serie. Se per un quale motivo non sono allineati, far riparare da un centro di assistenza Makita autorizzato.

Installazione e regolazione della guida pezzo

1. Installare la guida pezzo sul ravolo in modo che il supporto guida pezzo entri nella rotaia guida. Stringere saldamente in senso orario la vite di chiusura (B) della guida pezzo.

2. Allentare la vite di chiusura (A).

3. Spingere la guida pezzo e fissarla in modo che l'estremità lontana da se della guida pezzo sa allineata con il punto in cui il bordo anteriore della lava appeare alla superficie superiore del pezzo. Lo scopo di esta regolazione è di ridurre il rischio di contraccolpi verso l'operatore che una parte del pezzo tagliato venga stretta tra la lama e la guida pezzo e infine spinta fuori versuso l'operatoratore. La linea 3 varia con lo spessore del pezzo o il livello del davolo. Regolare la posizione della guida pezzo secondo lo spessore del pezzo.

Dopo la regolazione della guida pezzo, stringere saldamente la vite di chiusura (A). (Figg. 24 e 25)

NOTA:

• Ci sono quattro modi di posizionare la guida pezzo, come migliorato in figura. (Fig. 26) La guida pezzo ha due fissure sui loro lati, una con un orlo rialzato vicino sullo stesso lato, e l'altra alla. Usare la superficie della guida pezzo con questo orlo rivolto verso il pezzo sostanto per tagliare una parte di un pezzo sottile.
• Per cambiare la forma della guida pezzo, toglierla dal suo supporto allentando la vite di chiusura (A) e cambiare come la guida pezzo è rivolta versuso il suo supporto in modo che sua rivolta verso diesso secondo il lavoro, come migliorato in figura. Inserire il dato quadrato del supporto guida pezzo nell'estremità posteriore di una delle fissure della guida pezzo in modo che entri come migliorato in figura.

Per cancellare dal modo A o B al modo C o D, o viceversa, rimuovere il dato quadrato, la rondella e la vite di chiusura (A) dal supporto guida pezzo e posizionare poi la vite di chiusura (A), la rondella e il dato quadrato sulla posizione opposita del supporto guida pezzo rispetto alla posizione originale. Stringere saldamente la vite di chiusura (A) dopo aver inserto il dato quadrato del supporto guida pezzo nella fissura della guida pezzo. Inserire il dato quadrato del supporto guida pezzo nell'estremità posteriori di una delle fissure della guida pezzo in modo che combacino come migliorato in figura. (Fig. 27)

La guida pezzo è regolata in fabbrica in modo da essere parallela alla superficie della lama. Accertarsi che si a parallela. Per controllare che si parallela, abbassare il davolo sulla sua posizione più Bassa in modo che la lama appaia sulla posizione più alta dal davolo. Fare un segno su un dente della lama con una matita. Misurare la distanza (A) e (B) tra la guida pezzo e la lama. Fare entrambé les misurazioni usando il dente segnato con la matita. (Fig. 28) Queste due misurazioni devono essere identiche. Se la guida pezzo non è parallela alla lama, procedere come segue: (Fig. 29)

1. Girare le due viti di regolazione in senso antiorario.
2. Spostare il bordo posteriore della guida pezzo leggermente a destra o a sinistra finché diventa parallelo alla lama.
3. Stringere saldamente le due viti sulla guida pezzo.

ATTENZIONE:

Regolare la guida pezzo in modo che sua parallela alla lama, perché altrimenti si potrebbe creare una pericoloasa condizione di contraccolpo.
- Regolare la guida pezzo in modo che non faccia contatto con la guida superiore lama o con la lama. (Fig. 30)

Sacchetto segatura

L'impiego del sacchetto segatura rende pulite le operazioni di taglio e facilitita la raccolta della segatura. Per attaccare il sacchetto segatura, montarlo sul bocchettone segatura. (Fig. 31)

NOTA:

• Nella modalità di sega circolare, inseire sempre il sacchetto segatura soltanto sul bocchettone posteriore.

Quando il sacchetto segatura è quasi pieno a metà, rimuoverlo dall'utensile e tirar fuori la chiusura. Svuotare il sacchetto segatura dandogli dei leggeri colpetti, in modo da rimuovere le particelle attaccate all'interno che potrebbero ostacolare la raccolta ulteriore della segatura. (Fig. 32)

Collegando un aspiratore alla sega, si possono eseguire operazioni di taglio più efficienti e pulite.

Per installare il coperchio lama usando l'utensile nella modalità de sega da ravolo (sega da banco), girare la base girevole all'angolo di taglio obliquo di 0^ (vedere la sezione "Regolazione dell'angolo obliquo") e mettere il coperchio lama sul ravolo girevole in modo che il coperchio lama si centrato sopra la fessura d'ingresso della lama nel lama girevole, e bloccare poi il manico nella posizione più bassa spingesando completeness il perno di fermo come lostrato in figura. (Fig. 33)

NOTA:

• Per attaccare il sacchetto segatura al bocchettone segatura anteriore nella modalità di sega da ravolo (sega da lavoro), rimuovere prima il tappo dal bocchettone segatura anteriore e attaccare il sacchetto segatura al bocchettone segatura.
• Quando non si usa il sacchetto segatura, rimettere a quello il tappo sul bocchettone segatura anteriore. In caso contrario, dal bocchettone viene espulsa la segatura.
• Usando l'utensile nella modalità di sega da ravolo (sega da banco), accertarsi che il coperchio lama sia installato sul ravolo girevole.

Modo di fissare il pezzo

Ogni volta che ciò è possibile, fissare il pezzo con la morsa opzionale. Se si deve tenerile il pezzo con la mano, farlo con fermezza tenedolo saldamente in modo da non perdere il controlo. La mano e il braccio devono essere tenuti lontani dall'area della lama (100 mm come minimo). Schiacciare fermamente il pezzo contro la guida pezzo, con le dita tenute sopra la parte superiore della guida pezzo. Il pezzo deve anche assere appoggiato saldamente alla base girevole.

AVVERTIMENTO:

• Mai usare la mano per tenere un pezzo che richiede che la mano sia più vicina di 100 mm all'area della lama. In tal caso, usare sempre la morsa opzionale per fissare il pezzo.后再 operazione di taglio, sollevare delicatamente la lama. Mai alzare la lama finché non si è fermata completamente. C'è pericolato di lesioniserie.

ATTENZIONE:

• Per tagliare pezioni lunghi, usare sostegni anni quanto il livello della superficie superiore della base girevole. Per fissare il pezzo, non fare affidamento soltanto sulla morsa verticale e/o sulla morsa orizzontale (entrambee optionali). (Fig. 34)

I materiali sottili tendono a incurvarsi al centro. Supportare il pezzo sullintera sua lunghezza, per evitare che la lama resti incastrata e possibili CONTRACCOLPI.

Morsa verticale (accessorio opzionale) (Fig. 35)

La morsa verticale può essere installata in due posizioni, sul lato destro o sinistro della guida pezzo o sul gruppo supporto (accessorio opzionale). Inserire l'asta morsa nel foro della guida pezzo o del gruppo supporto, e stringere la vite per fissare la barra morsa.

Positione il braccio morsa secondo lo spessore e la forma del pezzo, e fissare il braccio morsa stringendo la vite. Se la vite per fissare il braccio morsa fa fatto con la guida pezzo, installare la vite sul lato opposto del braccio morsa. Accertarsi che nessuna parte dell'utensile faccia fatto con la morsa quando si abbassa completeness il manico. Se una lavorche parte fa fatto con la morsa, riposizione rame la morsa.

Premere il pezzo piatto contro la guida pezzo e la base girevole. Posizione are il pezzo sulla posizione di taglio desiderata e fissario saldamente stringendo la manopola morsa.

ATTENZIONE:

• Il pezzo deve essere fissato saldamente contro la base girevole e la guida pezzo.

Morsa orizzontale (accessorio opzionale)

(Fig. 36)

La morsa orizzontale può essere installata su entrambi i lati destro o sinistro della base. Per eseguire i tagli obliqui di 15^ o maggiori, Installare la morsa orizzontale sul lato opposto alla direzione in cui va girata la base girevole. Girando la manopola morsa in senso antiorario si rilascia la vite e l'albero morsa può essere spostato rapidamente dentro o fuori. Quando si gira la manopola morsa in senso orario, la vite rimane fissata. Per stringere il pezzo, girare delicatamente la manopola morsa in senso orario finché la sporgenza raggiunge la sua posizione più alta, e stringere poi saldamente. Se si forza dentro la manopola morsa o la si tira fuori nelle viene girata in senso orario, la sporgenza potrebbe arrestarsi inclinata. In tal caso, girare la manopola morsa indietro in senso antiorario finché la vite viene rilasciate prima di girarla di nuovo delicatamente in senso orario.

La larghezza massima del pezzo che può essere fissato con la morsa orizzontale è di 130 mm.

Supporti e gruppo supporti (accessori opzionali)

I supporti e il gruppo supporti possono essere installati su entrambi i lati, come comodo modo di supportare orizzontalmente i pezzi. Installarli come migliorato in figura. Stringere poi saldamente le viti per fissare i supporti e il gruppo supporti. (Fig. 37)

Per tagliare i pezioni lunghi, usare il gruppo supporti-barre (accessorio opzionale). Esso consiste di due gruppi supporti e di due barre 12. (Fig. 38)

ATTENZIONE:

• Supportare sempre i pezzi lunghi a livello della superficie della base girevole, per dei tagli accurati e per evitare pericolose perdite di controllo dell'utensile.

UTILIZZO DELL'UTENSILE

ATTENZIONE:

• Prima dell'uso, rilasciare il manico alla posizione abbassata tirando il perno di fermo.
• Accertarsi che la lama non faccia contatto con il pezzo, ecc., prima di accendere l'utensile.

TAGLIO NELLA MODALITA DI SEGA CIRCOLARE

AVVERTIMENTO:

• Usando l'utensile nella modalità di sega circolare, fissare il ravolo superiore sulla sua posizione più alta in modo che la lama non sporga mai alla superficie superiore del ravolo superiore.

ATTENZIONE:

• Non esercitare una pressione eccessiva sul manico durante il taglio. La forza eccessiva può causare il sovraccarico del motore e/o una diminuzione dell'efficienza di taglio. Spingere giù il manico sostanto con la forza necessaria per un taglio scorrevole perché note vole riduzione della velocità della lama.
• Premere giù delicatamente il manico per eseguire il taglio. Se si preme giù con forza il manico o si applica una pressione laterale, la lama vibra lasciando un segno sul pezzo (segno della lama), e la precisione del taglio viene compromessa.

1. Taglio con pressione (Fig. 39)

Fissare il pezzo contro la guida pezzo e la base girevole. Accendere l'utensile perché che la lama faccia contatto con il pezzo, e aspettare finché raggiunge la velocità massima prima di abbassarla. Abbassare poi delicatamente il manico sulla posizione completeness abbassata per tagliare il pezzo. Al completeness del taglio, spagnere l'utensile e ASPETTARE CHE LA LAMA SI SIA COMPLETAMENTE ARRESTATA prima di rimetterla sulla sua posizione di elevazione massima.

2. Taglio obliquo

Riferiri alla sezione "Regolazione dell'angolo di taglio obliquo" più indietro nel testo.

3. Taglio a unghia (Fig. 40)

Allentare la leva e inclinarre la lama per regolare l'angolo di taglio a unghia. (Riferirsi alla sezione "Regolazione dell'angolo di taglio a unghia" più indietro nel testo.) Stringere di nuovo saldamente la leva per fissare l'angolo di taglio a unghia selezionato. Fissare il pezzo contro la guida pezzo e la base girevole. Accertarsi che il carrello sia tirato completeness indietro verso di sé. Accendere l'utensile除去 che la lama faccia conta con il pezzo, e aspettare finché raggiunge la velocità massima. Abbassare poi delicatamente il manico sulla posizione completeness abbassata esercitando una pressione parallelemente alla lama. AI completeness del taglio spagnere l'utensile e ASPETTARE CHE LA LAMA SI SIA FERMATA COMPLETAMENTE prima di rimetterla sulla sua posizione di elevazione massima.

ATTENZIONE:

• Accertarsi sempre che la lama si muova gli nella direzione dell'angolo di taglio a unghia durante il taglio a unghia. Tenere le mani fuori del percorso della lama.
• Durante un taglio a unghia, si potrebbe verificare una situazione in cui il pezzo tagliato viene ad appoggiarsi al fianco della lava. Se si solleva la lava quando sta girando, il pezzo potrebbe rime nere attaccato alla lava causando una pericolosa espulSIONe di frammenti. La lava deve essere sollevata SOLTANTO dopo che si è fermata completeness.
• Premendo giù il manico, esercitare una pressione parallelamente alla lama. Se la pressione non è parallela alla lama durante il taglio, l'angolo della lama potrebbe spostarsi compromettendo la precisione del taglio.

4. Taglio composito

Il taglio composito è il processo in cui sul pezzo viene fatto un taglio a unghia contemporaneamente a un taglio obliquo. Il taglio composito può essere eseguito all'angolo migliorato nella tabella.

Angolo di taglio a unghia	Angolo di taglio obliquo
45°	Destro e Sinistro 0° – 45°

Per l'ésecuzione del taglio composito, riferisi alle dellesezioni "Taglio con pressione", "Taglio obliquo" e "Taglio a unghia".

5. Taglio delle estrusions di alluminio (Fig. 41)

Per fissare le estrusions di alluminio, usare blocchi distanziatori o pezzi di scarto, come migliorato nella illustrazione, per impedire la deformazione dell'alluminio. Per tagliare le estrusions di alluminio, usare un lubricificante di taglio per evitare l'accumularsi dei trucoli di alluminio sulla lama.

ATTENZIONE:

• Mai cercare di tagliare estruzioni di alluminio spesse o rotonde. Le estruzioni di alluminio spesse sono staccarsi durante il taglio, e nelle rotonde non sono essere fissate saldamente con quello utensile.
• Non si delve mai tagliare l'alluminio nella modalità di sega da ravolo (sega da banco).

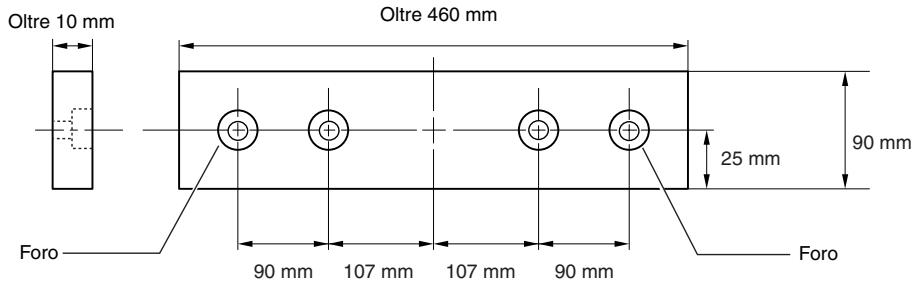

6. Spessore di legno

L'impiego di uno spessore di legno assicura il taglio sono siche ghe del pezzo. Attaccare lo spessore di legno alla guida pezzo usando i fori della guida pezzo.

Per lo spessore di legno consigliato, riferirsi alla tabella delle dimensioni.

ATTENZIONE:

• Come spessore di legno, usare un legno diritto di spessore uniforme.
• Usare viti per attaccare lo spessore di legno alla guida pezzo. Le viti devono essere installate in modo che le teste delle viti siano sotto la superficie dello spessore di legno.
• Quando si attacca lo spessore di legno, non girare la base girevole con il manico abbassato. La lama e/o lo spessore di legno vengono danneggiati.

7. Tagli ripetuti della stessa lunghezza (Fig. 42)

Per tagliare diversi pezzi della stessa lunghezza dai 240 mm ai 400 mm, l'impiego della piastra di regolazione rende il lavoro più efficente. Installare la piastra di regolazione sul supporto come migliorato nella illustrazione.

Allineare la linea di taglio sul pezzo con il lato destro o sinistro della scanalatura sul piano di taglio e, tenendo fermo il pezzo in modo che non si muova, spostare la piatra di regolazione a raso contro l'estremità del pezzo. Fissare poi la piatra di regolazione con la vite. Quando non si usa la piatra di regolazione, allentare la vite e spostarla in modo che non interferisce con il lavoro.

NOTA:

• L'impio del gruppo supporti-barre (accessorio opzionale) permette di fare tagli ripetuti della stessa lunghezza di un massimo di 2.200 mm circa.

TAGLIO NELLA MODALITA DI SEGA DA TAVOLO (SEGA DA BANCO)

ATTENZIONE:

Per usare l'utensile nella modalità di sega da ravolo (sega da banco),mettere il coperchio lava sul ravolo girevole in modo che il coperchio sia centrato sopra la fessura d'ingresso della lava nel ravolo girevole e che le due piccole bozze sul disotto del coperchio lava entrino nella fessura semicircularare nella periferia del ravolo girevole, come lostrato nella figura, e bloccare poi i manico nella posizione più Bassa spingendo complemente dentro il perno di fermo. (Fig.43)
- Usare sempre dei "mezzi di aiuto", come aste o blocchi di spinta se c'e pericolo che le mani o le dita vengano a trovarsi vicino alla lama.
- MAI ritirare il pezzo quando lalama gira. Se bisogna ritirare il pezzo prima del completamento del taglio, spegnere prima l'utensile tenendo saldamente il pezzo. Aspettare finché lalama si è fermata completeness prima di ritirare il pezzo. In caso contrario, ciò potrebbe causare pericolosi contraccolpi.
- MAI rimuovere materiale tagliato quando la lama gira.
- MAI mettere le mani o le dita nel percorso della lama.
- Fissare sempre saldamente la guida pezzo, o si potrebbero verificare pericolosi contraccolpi.

Mezzi di aiuto

Le aste e i blocchi di spinta e la guida ausiliaria sono alcuni tipi di "mezzi di aalto". Usarli per dei tagli sicuri in modo che non ci sa nessun bisogno che miglior parte del corso facciaicontato con la lamia.

Blocco di spinta (Fig. 44)

Usare un pezzo di compensato di 15 mm. Il manico deve essere al centro del pezzo di compensato. Fissare con colla e viti per legno, come lostrato. I piccoli pezzi di legno di 10mm× 9mm× 30mm devono sempre essere incollati al compensato per evitare che la lama perdita il filo se si taglia per sbaglio il blocco di spinta. (Mai usare chiodi nel blocco di spinta.)

Guida ausiliaria (Figg. 45 e 46)

Fare una guida ausiliaria con pezzi di compensato dai 10 mm ai 15 mm.

Rimuovere la guida pezzo, vite di chiusura (A), rondella piatta e dato quadrato dal supporto guida pezzo, e attacare poi e fissare la guida ausiliaria al supporto guida pezzo using an bullone M6 più lungo di M6 x 50, rondelle e dato.

Taglio diritto

ATTENZIONE:

• Per tagliare pezioni lunghi o grande, provvedere sempre un sostegno adeguato dietro il ravolo. Le lunghe ravole NON devono muoversi o spostarsi sul ravolo. Ciò fa si che la lama si incolli e augmenta la possibilità di contraccolpi e di lesioni personali. Il sostegno delve essere alla stessa altezza del ravolo.
• Regolare una profundità di taglio appena più alta dello spessore del pezzo. Per fare esta regolazione, allentare due leve e abbassare o sollevare il ravolo superiore.
• Posizione are la guida pezzo alla larghezza desiderata di taglio, e fissare in posizione stringendo la vite di chiusura (A). Prima del taglio, accertarsi che le due viti del supporto guida pezzo siano strette. Se non lo sono sufficientemente, stringerle di nuovo.
• Accendere l'utensile e alimentare delicatamente il pezzo nella lama lungo la guida pezzo.

(1) Se la larghezza di taglio è di 40 mm o maggiore, usare un'asta di spinta. (Fig. 47)
(2) Se la larghezza di taglio è più stretta di 40 mm, non si può usare l'asta di spinta perché esta incontra la protezione superiore lava. Usare la guida ausiliaria e il blocco di spinta. Installare saldamente la guida ausiliaria che è fissata al supporto guida pezzo sul ravolo.

Alimentare il pezzo a mano finché la fine è a circa 25~mm dal bordo anteriore del ravolo superiore. Continuire ad alimentare uso il blocco di spinta in cima alla guida ausiliaria sono al completamento del taglio. (Fig. 48)

Trasporto dell'utensile

Accertarsi che l'utensile sia staccato alla presa di corrente. Fissare la lama all'angolo di taglio a unghia di 0^ e la base girevole completeness all'angolo di taglio obliquo a sinistra. Abbassare completeness il manico e bloccarlo nella posizione abbassata spingendo completeness dentro il perno di fermo. (Fig. 49)

Trasportare l'utensile tenendo entrambi i lati della base, come migliorato nella illustrazione. Rimouvendo i supporti, il sacchetto segatura, ecc., l'utensile più essere trasportato più facilemente. (Fig. 50)

ATTENZIONE:

• Fissare sempre le parti mobili prima di trasportare l'utensile.

MANUTENZIONE

ATTENZIONE:

• Accertarsi sempre che l'utensile si spento e staccato dans la presa di corrente prima di eseguire l'ispezione o la manutenzione.

AVERTIMENO:

• Per ottener le prestazioni migliori e più sicure, accertarsi sempre che la lama sia affilata e pulita.

Regolazione dell'angolo di taglio

Questo utensile è stato regolato e allineato con cura in fabbrica, ma se è stato trattato male, potrebbe essersi disallineato. Se non è allineato correttamente, procedere come segue:

1. Angolo di taglio obliquo

Allentare l'impugnatura che fissa la base girevole. Girare la base girevole in modo che l'indice indichi 0^ sulla squadra a 45^ . Stringere l'impugnatura e allentare i bulloni esagonali che fissano la guida pezzo usando la chiave a bussola. (Fig. 51)

Abbassare completeness il manico e bloccarlo nella posizione abbassata spingendo dentro il perno di fermo. Squadrare il bianco della lama con la faccia della guida pezzo usoando un righello triangolare, squadra di risconto, ecc. Stringere poi saldamente in successione dal dato destro i bulloni esagonali sulla guida pezzo. (Fig. 52)

2. Angolo di taglio a unghia

(1) Angolo di taglio a unghia 0^

Abbassare completeness the manico e bloccarlo nella posizione abbassata spingendo dentro il perno di fermo. Allentare la leva sulla parte posteriori dell'utensile. Girare il bullone di regolazione angolo taglio a unghia 0^ sul lato destro della base girevole di due o tre giri in senso orario per inclinar la lama a destra. (Fig. 53)

Squadrare con cura il fianco della lama con la superficie superiore della base girevole usingo il righello triangolare, squadra di risconto, ecc., girando il bullone di regolazione angolo taglio a unghia 0^ in senso antiorario. (Fig. 54)

Accertarsi che l'indice sulla base girevole indichi 0^ sulla squadra falsa sul braccio. Se non indica 0^ , allentare la vita che fissa l'indice e regolarlo in modo che indichi 0^ . (Fig. 55)

(2) Angolo di taglio a unghia 45^

Regolare l'angolo di taglio a unghia di 45^ soltanto\ dopo aver eseguito la regolazione dell'angolo di\ taglio a unghia di 0^ . Per regolare l'angolo di taglio a\ unghia di 45^ sinistro, allentare la leva e inclinare\ completely la lama a sinistra. Accertarsi che\ l'indice sul braccio indichi 45^ sulla squadra falsa sul\ braccio. Se l'indice non indica 45^ , girare il bullone di\ regolazione angolo taglio a unghia 45^ sul lato sinisto\ del braccio finché indica 45^ . (Fig. 56)

Sostituzione delle spazzole di carbone

(Figg. 57 e 58)

Rimuovere e ispezionate regolarmente le spazzole di carbone. Sostiturle quando sono consumate fino al limite di usura. Mantenere pulite le spazzole di carbone, che devono potersi muoverie liberamente nel portaspazole. Le spazzole di carbone vanno sostituite entrambe allo stesso tempo. Usare sostanto spazzole di carbone identiche.

Per rimuovere le toppo portaspazzole, usare un cacciavite. Togliere le spazzole usurate, inserire le nuove e fissare i tappi del portaspazzole.

Dopo I'uso

• Dopo l'uso, togliere i trucoli e la segatura attaccati all'utensile con un panno o uno straccio. Mantenere pulita la protezione della lama facendo riferimento alle spiegazioni di "Protezione della lama". Oliare le parti mobili con un lubrificante antiruggine.

Per preservare la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni e qualsiasi altri intervento di manutenzione e di regolazione devono essere eseguita da un centro di assistenza Makita usando ricambi Makita.

ACCESSORI

ATTENZIONE:

• In quello manuale si consiglia di usare questosti accessori o ricambi Makita. L'impiego di altri accessori o ricambi potrebbe costituire un pericolo di lesions. Usare esclusivamente gli accessori o ricambi per il loro scopo specificato.
  Per maggiori dettagli riguardo a quosti accessori, rivolgersi a un centro di assistenza Makita.
  Lame con filo d'acciaio o al carburo
  Piastra ausiliaria
• Gruppo morsa (morsa orizzontale)
• Morsa verticale
• Chiave a bussola 13
• Set supporti
  Gruppo supporti
  Gruppo barre supporti
• Piastra di regolazione
• Sacchetto segatura
  Righello triangolare
  Coperchio lama (Protezione lama C)
• Asta di spinta
• Gruppo righello (guida pezzo)

Resguardo da lamina (Fig. 4 e 5)

PRECAUÇA:

DICHIARAZIONE DI CONFORMITA

CON LE NORME DELLA COMUNITÀ EUROPEA

Dichiariamo sulla nostra sola responsabilità che questo prodotto è conformeagli standard di documenti standardizzati segui:

EN61029, EN55014, EN61000

secondo le direttive del Consiglio 73/23/CEE,

Certificato di adeguatezza del file technique rispetto a 98/37/CE ottenuto dall'entità notificata seguente:

Intertek SEMKO AB, Torshamnsgatan 43, Box 1103, SE-164 22 Kista, Svezia

FRANÇAISE

DECLARATION DE CONFORMITE CE

I livelli del rumore pesati secondo la curva A sono:

Livello pressione sonora: 92 dB (A)

Livello potenza sonora: 105 dB (A)

• Indossare i paraorecchi.

Il valore quadratico medio di accelerazione non supera i 2,5m / s^2

NEDERLANDS

Geluidsniveau en trilling
