GEBRUIKSAANWIJZING LH1040 MAKITA

Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen betrijpt alvorens het gereedschap te gebruiken.

Simbolos

Bij gelebruik in de verstkzaagmodus dient u de boventafel in de hoogste positie vast te zetten zodate het zaagblad nooit uit het boenvlak van de boventafel maar buiten steekt.

Verklaring van algemene gegevens

1	Hulpplaat	32	Zaagbladkast	63	Houdermontage
2	Zeskante bout	33	Pijltje	64	Spanschroefknop
3	Voet	34	Buitenflens	65	Uitsteeksel
4	Moer	35	Binnenflens	66	Spanschroefas
5	Bout	36	As	67	Stang 12
6	Onderste beschemkap A	37	Ring	68	Spanschroef (los verkrijgbaar accessoire)
7	Onderste beschemkap B	38	Spouwmes
8	Bovenste beschemkap	39	Hier drukken	69	Vulblok
9	Schroef	40	Breedte zaagblad	70	Aluminium werkstuk
10	Handvat	41	Trekgeleiderhouser	71	Stelplaat
11	Hendel	42	Geleiderail op de boventafel	72	Kleine verdikking
12	Dopsleutel	43	Klemschroef (A)	73	Voorvlak/rand evenwijdig
13	Stelbout	44	Klemschroef (B)	74	Houtschroef
14	Boenvlak van draaiafel	45	Trekgeleider	75	Aaneen lijmen
15	Omtrek van zaagblad	46	Trekgeleiderhouser	76	Gat (7 mm diameter)
16	Geleider	47	Werkstuk	77	Onderlegplaatje
17	Wijzer	48	Lijn voor uitlijning	78	Moer
18	Vergrendelnok	49	Vierkante moer	79	Bout M6
19	Handgreep	50	Schaalverdeling	80	Druktstok
20	Versteksaal	51	Twee schroeven	81	Hulpgeleider
21	Schuine-hoek schaal	52	Stofuiilaat	82	Druktblok
22	Schakelaar	53	Stofzak	83	Driehoeksliniaal
23	Lampschakelaar	54	Sluitstrip	84	Stelbout voor 0°
24	Lampjes	55	Dop	85	Arm
25	Aanslagpen	56	Stofzuiger	86	Stelbout voor 45° schuine hoek
26	Klemschroef	57	Zaagbladdeksel	87	Limietmarkering
27	Boentafel	58	Steuin	88	Schroevendraaier
28	Motorhuis	59	Draaiafel	89	Borstelhouderdop
29	Middenkap	60	Spanschroefarm
30	Asblokkering	61	Spanschroefstang
31	Zaagblad	62	Houder

TECHNISCHE GEGEVENS

Model	LH1040/LH1040F
Diameter zaagblad	255 mm – 260 mm
Diameter zaagbladgat
Voor alle nicht-Europese landen	25,4 mm en 25 mm
Voor alle Europese landen	30 mm
Max. zaeg Capaciteiten (H x B) met 260 mm diameter zaagblad in de verstkzaagmodus

Schuine hoek	Verstekhoek
	0°	45°
0°	69 mm x 130 mm	rechts 69 mm x 85 mm, 93 mm x 67 mm
	93 mm x 95 mm	links 69 mm x 85 mm, 93 mm x 67 mm
45° (links)	35 mm x 130 mm	rechts 35 mm x 91 mm, 49 mm x 67 mm
	53 mm x 95 mm	links 35 mm x 65 mm, 49 mm x 42 mm
Max. zaagcapaciteiten bij 90° in de tafelzaagmodus (afkortzaagmodus)...........................................................40 mm
Toerental onbelast (min-1))............................................................4 800
Afmetingen tafel (B x L)............................................................260 mm x 405 mm
Afmetingen (L x B x H)............................................................530 mm x 476 mm x 535 mm
Netto gewicht............................................................13,7 kg
Veiligheidsklasse...........................................................II

• In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen+zonder voorafgaande kennisgeving.
• Opmerking: De technische gegevens konnen van land tot land verschillen.

Doeleinden van gebruik

Dit gereedschap is bedoeld voor nauwkeurigrecht zagen en verstekzagen in hout (alleen wanner gebruikt als een verstekzaag op de onderste tafel).

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op een stroobron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gezrukt. Het gereedschap is dubbel-geisoleerd volgens de Europese standarden kan derhalve ook op een Niet-geaard stopcontact worden gezrukt.

Veiligheidswenken

Voor uw veiligheid dient u de bijgevoegde Veiligheidsvoerschriften nauwkeurig op te volgen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN VOOR HET GEREEDSCHAP

Voor zowel de verstkzaagmodus als de tafelzaag (afkortzaag) modus:

1. Draag oog- en oorbescherming. Andere geschiktke, persoonlijke veiligheidsuitrusting dient ook te worden gedragen.
2. Draag NOOIT handschoenen tijdens het gebruik, behalte bij het verrangen van het zaagblad of het hanteren van ruw materiaal voor het gebruik.
3. Zorg dat de vloer in de omgeving van de zaag effen is en vrij van abstakels zoals spanen en stukjes afgezaagd高出.
4. Gebruik de zaag Niet zonder dat de beschemkappen en het spouwmes zijn aangebracht. Controller voor elk gebruik de de beschemkappen goed sluiten. Gebruik de zaag Niet indien de beschemkappen Niet goed bewegen en Niet snel over het zaagblad sluiten. Klem of bind de beschemkappen nooit in de geopende stand vast. Elke onregelmatie Werking van de beschemkappen dient onmiddelijk te worden verbeterd.
5. Bij het verrangen van het zaagblad, dient u de as, de flenzen (vooral hun montagegevlak) en de zeskante bout te reinigen. Pas waar bij goed op dat u deze onderdelen Niet beschadigt, aangezien dit kan leiden tot zaagbladbreuk. Slechte montage kan trilling/slingering of slipspen van het zaagblad veroorzaken. Gebruik alleen flenzen die voor dit gereedschap zijn bestemd.
6. Controller vór het gebruik het zaagblad zorgvuldig op barsten of beschadiging. Gebruik nooit beschadigde of verrormde zaagbladen.
7. Gebruik uitsluitend zaagbladen die door de fabrikant worden aanbevolen en voldoen aan EN847-1. Het spouwmes mag nicht dikker zichn dan de breedte van de zaagbladsnede en nicht dunner dan het lichaam van het zaagblad.
8. Gebruik uitsluitend de accessoires die in deze gebruiksaanwijzing worden aanbevolen. Het gebruik van ongeschikte accessoires, zoals doorslijpschijven, kan verwondingen tot geolg hebben.
9. Selecteer het juiste zaagblad in overeenstemming met het te zagen materiaal.

10. Gebruik geen zaagbladen die gemaakt zijn van sneldraiaastaal.

11. Houd het zaagblad scherp en schoon om het zaaglawaai te beperken.

12. Gebruik goed gescherpte zaagbladen. Neem de maximale draaisnelheid, aangegeven op het zaagblad, in acht.
13. Zaag nicht op metaal zoals spijkers en schroeven. Inspector het werkstuk voor het gebruik en verwijder alle spijkers, schroeven en andere obsta-kels.
14. Sla alle losse knopen uit het werkstuk VOORDAT u begint te zagen.
15. Gebruik het gereedschap Niet in de nabijheid van ontvlambare vloeistoffen of gassen.
16. Verwijder voor uw eigeneilige zaagafval, stukjes hout e.d.uit de werkomgeving en van de werktafel voordat u het gereedschap op een stopcontact aansluit en begint te zagen.
17. De gebruikerClient goed vertrouwd te zich met het gebruik, de afstelling en de werking van het gereedschap.
18. Houd uw handen uit de buurt van het zaagblad. Zorg dat u of andere omstanders Niet vlak in het zaagbladpad staan. Raak het freewheelende zaagblad Niet aan, aangezien dit nog ernstige verwonding kan veroorzaken, en reik uw lichaam nooit zich bij het zaagblad.
19. Laat uw aandacht nooit verslappen, vooral nicht wanner het werk saai is en uit herhalingen bestaat. Laat u Niet door een vals gevoel van veilighheid misleiden, aangezien zaagbladen.altijd uiterst gevaarlijk+zijn.
20. Zet de asblokkering in de vrije stand alvorens de trekschakelaar in te drukken.
21. Laat het gereedschap eenijdje draaien alvorens het op het werkstuk te gebruiken. Controller op trilling of slingering die op onjuiste installmente of een slecht gebalanceerd zaagblad waren wijzen.
22. Wacht totdat het zaagblad met volle snugheid draait, alvorens het werkstuk te zagen.
23. Het gereedschap mag nicht worden gebruikt voor het zagen van gleuven, sponningen of groeven.
24. Probeer Niet om afgezaagde stukken of andere delen van het werkstuk uit de zaagomgeving te verwijderen terwijl het gereedschap nog draait en de zaagkop nog Niet maar zijn rustpositie is gebracht.
25. Stop onmiddelijk met zagen wanner u iets abnormaal's warneemt.
26. Schakel het gereedschap uit en wacht totdat het zaagblad tot stilstand is gekomen alvorens het werkstuk te verwijderen of instellenen te wijzigen.

27. Haal de stekker uit het stopcontact wanner u het zaagblad wilt verrangen, onderhoud wilt uitvoeren, of het gereedschap Niet gebruikt.

28. Het zaagstof van bepaalde materialen bevat chemicaalien die kanker, geboorteafwijkingen of andere voortplantingsdefecten konnenverozaken. Enkele voorbeelden van dergelijke chemica-lien zich:

29. lood in loodhoudende verfmaterialien en

30. arseen en chroom in chemisch behandeld hout.

Het gevaar vanblootstelling hangt af van hoe vaak u werkt met dit soort materiaal. Om blootstelling aan deze chemalien te beperken: werk in een goed gestentileerde omgeving en gebruik geschikte beschermuitrusting zoals een stof-masker dat special ontworpen is voor het uiftfilteren van microscopische deeltjes.

1. Sluit het gereedschap aan op een stofvanginrichting wanner u zaagt.

Bij gebruik in de verstkzaagmodus:
30. Gebruik de zaag Niet voor het zagen van andere materiaalen dan hout, aluminium of soortgelijk materiaal.
31. Zaag nooit met het werkstuk in uw hand zich bij het zaagblad. Zet het werkstuk voor alle bedieren algintijd stevig vast gegen de draaitafel en de geleider.
32. Zorg dat de draaitafel goed vastgemaakt is zodate hij tijdens het zagen Niet kan bewegen.
33. Zorg dat de arm goed vastgemaakt is wanneer u schuine smeden zaagt. Draai de hendel maar rechts om de arm vast te zetten.
34. Zorg dat het zaagblad inijken laagste positie nicht in aanraking komt met de draaitafel, en Niet met het werkstuk in contactkomt voordat de trekschakelaar worden ingedrukt.
35. Houd het handvat stevig vast. Denk eraan dat de zaag bij het starten en stoppen even op en neer gaat.
36. Vervang de zaagsnedeplaat wonneer deze versreten is.

Bij gebruik in de tafelzaag (afkortzaag) modus:

1. Werk nooit met de losse hand. Werken met de losse hand betekentDat u uw handen gebruikt om het werkstuk te ondersteunen of te geleiden, in plaats van een trekkeleider.
2. Zorg dat de arm goed in de werkpositie is vastgemakt. Draai de hendel maar rechts vast om de arm vast te zetten.
3. Gebruik een drukstok of een drukblok om te voorkomen dat u met uw handen en vingers zich bij het zaagblad werkct.
4. Zorg dat de zaagtafel stevig is vastgemaakt op de gekozen hoogte.
5. Zorg dat het zaagblad Niet met het spouwmes of het werkstuk in aanraking is wanner u de trekschakelaar indukt.

6. Berg de drukstok algid op wanner u hem nicht gebruikt.

7. Let goed op de voorzorgsmaatregelen voor het beperken van TERUGSLAG. TERUGSLAG is een plotselinge reactie die het gevolg is van een geklemd, geblokkeerd of slecht uitgelijnd zaagblad. Bij TERUGSLAG worden het werkstuk uit de zaag maar de geleuiker teruggeslagen. TERUGSLAG KAN LEIDEN TOT ERNSTIGE PERSOONLIJKE VERWONDING. Volg deze maatregelen om TERUGSLAG te voorkomen: houd het zaagblad altijd scherp; houd de trekgeleider evenwijdig met het zaagblad; houd het spouwmes en de beschemkap op hun plaats en in goede staat; maak het werkstuk pas los nadat het volledig doorheen het zaagblad is gegaan; schulp nooit een werkstuk dat verbogen of kromgetrokken is of geen rechte rand hebft die langs de geleider kan schuiven.

8. Vermijd het plotseling of snel aanvoeren van het werkstuk. Harde werkstukken dienen zo langzaam möglich te worden aangevoerd. Buig of verdraai het werkstuk Nietijdens het aanvoeren. Schakel het gereedschap onmiddelijk uit indien het zaagblad klemraakt of blokkiert. Haal de stekker uit het stopcontact en maak het zaagblad vrij.

BEWAAR DEZE VOORSCHRIFTEN.

INSTALLEREN

LET OP:

Houd de vloer random het gereedschap schoon en vrij van obstakels zoals zaagspanen of afgezaagde stukken.

De hulpplaat installeren (Fig. 1 en 2)

Installer de hulpplaat in de inkeping in de voet van het gereedschap en zet hem vast door de zeskante bout vast te draaien.

Op een werktafel monteren (Fig. 3)

Dit gereedschap dient op een vlak en stabiel oppervlak te worden vastgezet door middel van bouten die u vastdraait in de boutgaten in de voet van het gereedschap. Hierdoor wordt voorkomen dat het gereedschap omkantelt en möglich verwondingen veroorzaakt.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

Zorg alkijd dat het gereedschap is uitgeschakeld en zich stekker uit het stopcontact is verwijderd alvorens de functies op het gereedschap af te stellen of te controlen.

Beschermkap (Fig. 4 en 5)

LET OP:

• Controller of het handvat Niet omlaag kan worden gebracht zichonder dat de hendel bij het handvat waar links worden gedrukt.
• Controller of de onderste beschemkappen A en B Niet opengaan tenzij de hendel bij het handvat maar de hoogste positie worden gedrukt.

Wanneer u de hendel maar links drukt om het handvat omlaag te brengen, gaat de onderste beschemkap A automatisch omhoog. De onderste beschemkap B gaat omhoog zoda ze met een werkstuk in aanrakingkom. De onderste beschemkappen zijn veerbelast zodat zeIRRn houn oorspronkelijke positie terugkeren wonneer het zagen is voltooid en het handvap omhoog wordt gebracht. DE BOVENSTE BESCHERMKAPPEN, DE VEER DIE ERAAN IS BEVESTIGD, EN DE BOVENSTE BESCHERMKAP MOGEN NOOIT WORDEN VASTGEZET OF VERWIJDERD.

Voor uw persoonlijke veiligheid dienen de beschemkappen alttijd in goede staat te worden gehonden. Elke onregelmatigheid in hun werking dient omniddelijk te worden hersteld. Controleer de onderste verende beschemkappen goed terugkeren. GEBRUIK HET GEREEDSCHAP NOOIT WANNEER DE ONDERSTE BESCHERMKAPPEN, DE VEREN OF DE BOVENSTE BESCHERMKAP BESCHADIGD, DEFECT OF VERWIJDERD ZIJN. DIT IS NAMELIK BIJZONDER GEVAARLIJK EN KAN ERNSTIGE PERSOONLIJEK VERWONDINGEN TOT GEVOLG HEBBEN.

Als een van deze transparante beschermkappen vuil is of met zaagsel is bedekt zodat het zaagblad Nieteer goed zichtaaar is, trek dan de stekker uit het stopcontact en veeg de beschermkappen zorgvuldig schoon met een vochte doeke. Gebruik voor het schoonmaken van de plastic beschermkap nooit oplosmiddelen de benzinehoudende schoonmaakmiddelen.

Als de onderste beschemkap A erg vuil is zodate u er moeelijk doorheen kunt zien, ga dan als volgt te werk. Zet de boventafel vast in de hoogste positie, breng het handvat volledig omhoog, druk de aanslagpen volledig maar binnen, en gebruik de meegeleverde copsleutel om de zeskante bout van de middenkap los te draaien. Draai de zeskante bout maar links los en breng de onderste beschemkap A en de middenkap omhoog verwijl u de hendel maar links drukt. In deze positie kan de onderste beschemkap A grondiger en gemakkelijker worden schoongemaakt. Voer deze procedure in de omgekeerde volgorde uit en draai de bout weeast nadat het schoonmaken is voltoood.

Om de bovenste beschemkap schoon te makeen, draai de schroef ervan los met een schroevendraaier en verwijder de bovenste beschemkap. Breng de beschemkap na het reinigen weeer aan en draai de schroef zodanig vast dat de bovenste beschemkap soepel op en neer beweegt.

Als een van de beschemmkappen door ouderdom of bloodstelling aan ultraviolet-licht verkleurd is geraakt, neem dan contact op met een Makita servicecentrum voor een neue beschemkap. DE BESCHERMKAP-PEN NOOIT VASTZETTEN OF VERWIJDEREN.

Handhaven van de maximale zaagcapaciteit (Fig. 6 en 7)

Dit gereedschap is in de fabriek ingesteld voor het leveren van maximale zaagcapaciteit met een 260 mm zaagblad.

Wanneer u een niewa zagblad installeert, moet u altijd de laagste positie van het zaagblad controeren en zonodig als volgt afstellen:

LET OP:

• Voor deze afstelling dient u de stekker uit het stopcontact te verwijderen en de boentafel in de laagste positie te zetten.

Verwijder eerst de stekker uit het stopcontact. Zet de boentafel in de laagste positie. Breng het handvat volledig omlaag. Gebruik de dopsleutel en draai de stelbout onderaan in het groosthe gat in de boentafel waar links of rechts totdat de omtrek van het zaagblad itwat onder het boenvlak van de draaiatafel komt te zitten bij het punt waar het voorlak van de geleider in aanraking komt met het boenvlak van de draaiatafel.

Met de stekker uit het stopcontact verwijderd, draai met de hand het zaagblad rond terwijl u het handvat volledig olaag gedrukt houdt, en controller of het zaagblad met geen enkel deel van het onderste voetstuk in aanraking komt. Stel opnieuw een beetje af, indien nodig.

LET OP:

• Na het installereren van een neuen zaagblad, dient u altiijd te controeren of het zaagblad met geen enkel deel van het onderste voetstuk in aanraking komt wanner het handvat volledig omlaag is gebracht. Voer deze controle altiijd uit met de stekker uit het stopcontact verwijderd.

Instellen van de verstekhoek (Fig. 8)

Draai de handgreepaar links los. Verdraai de draaitafel terwiju u de vergrendelnok ingedrukt houdt. Beweeg de handgreepaar ne positie waar de wijzer de gewenste hoek op de verstekschaal aanwijst en draai dan de handgreepeer stevig那一arrechts vast.

LET OP:

• Voor het verdraaien van de draaitafel dient u het handvat in de hoogste positie teplaatsen.
• Na het wijzigen van de verstekhoek,client u de draaitafel altijd vast te zetten door de handgreep stevig vast te draaien.

Instellen van de schuine hoek (Fig. 9 en 10)

Om de schuine hoek in te stellen, draait u de hendel op de achechterkant van het gereedschapaar links los.

Duw het handvat maar links om het zaagblad te kanteelen totdat de wijzer maar de gewenste hoek op de schuinehoek schaal wijst. Draai daarna de hendel wee stervig maar-Rechts vast om de arm te vergrendelen.

LET OP:

• Voor het schuin zetten van het zaagblad dient u het handvat in de hoogste positie teplaatsen.
• Na het wijzigen van de schuine hoek, dient u alles de arm vast te zetten door de hendel maar rechts vast te draaien.

Werking van de schakelaar (Fig. 11)

• Controller vór ieder gebruik of het gereedschap goed in- en uitschakelt.

Druk de ON (I) knop in om het gereedschap te starten.
Druk de OFF (O) knop in om te stoppen.

Aanzetten van de lampen (Fig. 11 en 12)

Alleen voor de modellen LH1040F

Druk op het bovenste gedeelte van de schakelaar om de lamp aan te zetten, en op het onderste gedeelte om de lamp uit te doen.

LET OP:

• Kijk Niet direct in het lamplicht of in delichtbron.

OPMERKING:

• Gebruik een droge doek om vuil op de lens van de lamp eraf te vegen. Pas op dat u geen krassen maakt op de lens,,ondat de verlichtingssterkte hierdoor za verminderen.

De hoogte van de boentafel afstellen (Fig. 13)

Om de hoogte van de boentafel af te stellen, draaiu de twee hendels waar links los en dan brengt u de boentafel omhoog of olaag. Draai verrolgens de twee hendels weeer goed vast.

WAARSCHUWING:

Zet de boentafel in de hoogste positie wanner u het gereedschap voor verstekzagen gebruikt, of in de gewenste positie wanner u het als een tafelzaag (afkortzaag) gebruikt.

INEENZETTEN

LET OP:

Zorg altijd dat het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

Installeren of verwijderen van het zaagblad

LET OP:

Zorg altijd dat het gereedschap is uitgeschakeld en+zijn stekker UIT het stopcontact is verwijderd alvorens het zaagblad te installereren of te verwijderen.
- Gebruik voor het installereren of verwijderen van het zaagblad uitsluitend de bijgeleverde Makita dopseutel. Doet u dit Niet, dan kan de zeskante bout te vaste of te los worden aangedraaid. Dit kan leiden tot persoonlijke verwonding.

Zet de boventafel vast in de hoogste positie.

Druk de aanslagpen in om het handvat in de omhoogpositie te vergrendelen. (Fig. 14)

Om het zaagblad te verwijderen, draai eerst de klemschroef los zodat de onderste beschemkap B omlaag komt zoals afgebeeld. (Fig. 15)

Gebruikervolgens dedopsleutel om de zeskante bout van de middenkap waar links los te draaien. Breng de onderste beschemermkap A en de middenkap omhoog terwijl u de hendel bij het handvat waar links drukt. (Fig. 16)

Druk de asblokkering in om de as te vergrendelen en draai met de dopseutel de zeskante boutaar rechts los. Verwijderervolgens de zeskante bout,de buitenflens en het zaagblad.(Fig.17)

Om het zaagblad te installereren, monteert u het zaagblad zorgvuldig op de as, ervoor zorgend dat de pijtjes op het zaagblad en op de zaagbladkast in bezelfde richting wijzen. Monteer de buitenflens en de zeskante bout, en draai met de dopstelut del zeskante bout (inkse schroefdraad) stevig waar links vast toenwijl u� bij de asblokkering ingedrukt houdt. (Fig. 18 en 19)

OPMERKING:

• Wanner u een zaagblad installeert, dient u het eerst vanaf de buitenzijde van de beschemkap B erin te steken. Breng het zaagblad verzolgens omhoog zodat het in de beschemkap B is geplaaat.

Voor alle nicht-Europese landen

LET OP:

• De zilverring met een buitendiameter van 25,4 mm is in de fabrik op de as gemonteerd. De zwarte ring met een buitendiameter van 25 mm is als standard toebehoren meegeleverd. Alvorens het zaagblad op de as te monteren, moet u altiijd zorgen dat de juiste ring, voor het asgat van het zaagblad dat u gaat gebruiken, op de as is gemonteerd. (Fig. 20)

Voor Europese landen

LET OP:

• De ring met een buitendiameter van 30~mm is in de fabriek tussen de binnen- en buitenflens gemonteerd. (Fig. 20)

Breng de onderste beschemkap A en de middenkap terug maar hun oorspronkelijkke positie. Draai daarna de zeskanteboutnarrichts vast om de middenkap vast te zetten. Breng de beschemkap B zo ver möglichk omhoog en draai de klemschroef goed vast werwijl u de beschemkap B in de omhoogpositie houdt. Breng het handvat omlaag om te controleren of de onderste beschemkappen goed bewegen. Zet de asblokkering in de vrije stand alvorens te gaan zagen.

Afstellen van het spouwmes

Alvorens het spouwmes af te stellen, draai de twee hendels waar links los en druk de boentafel aan de rechtzer-zijde bij het spouwmes waar zijn laagste positie. Zet verwolgens de boentafel stevig vast door de twee hendels opnieuw vast die draaien zoals afgebeeld. (Fig. 21) De afstandussen het spouwmes en de zaagbladtanden dient ongeveer 4 - 5mm te zich. Stel het spouwmes af door de twee zeskante bouten met de dopseleutel maar links los te draaien en de afstand te meten. Trek na het afstellen de zeskante bouten stevig aan, en controller of de bovenste beschermkap soepel werkdt alvorens te gaan zagen. (Fig. 22)

In de fabrikewerd het spouwmes zodanig gemonteerd dat het zaagblad en het spouwmes in rechte lijn gemonteerd zich. (Fig. 23)

LET OP:

• Als het zaagblad en het spouwmes Niet just uitgelijnd zich, kan het zaagblad tijdens het gebruik vastgeklemd raken. Zorg.altijd dat deze beiden onderdelen juist uitgelijnd zich. Zoniet, dan bestaat er gevaar voor verwonding. In geval van slechte uitlijning dient u het gereedschap door een erkend Makita servicecentrum te lately nazien.

Installeren en afstellen van de trekgeleider

1. Installeer de trekgeleider op de tafel zodat de trekgeleiderhouser in de geleiderail past. Draai de klemschroef (B) van de trekgeleider stevig maar rechts vast.
2. Draai de klemschroef (A) los.
3. Verschuij de trekgeleider en zet hem vast zodat het verst van u verwijderde uiteinde van de trekgeleider overeenkomt met het punt waar de voorrand van het zaagblad net uit het boenvlak van het werkstuk komt. Deze afstelling is nodig om het gevaar voor terugslag te verminderen, d.w.z. om te voorkomen dat het afgezaagde gedeelte van het werkstukussen het zaagblad en de trekgeleider gekneld raakt en maar de gebruiker worden teruuggeslagen. De lijn 3 variiert afhankelijk van de ditke van het werkstuk of de tafelhoogte. Stel de positie van de trekgeleider af in overeenstemming met de ditke van het werkstuk. Nadat de trekgeleider is afgesteld, trekt u de klemschroef (A) wee stevig aan. (Fig. 24 en 25)

OPMERKING:

• Zoals afgebeeld (Fig. 26) zijn er vier patronen voor hetplaatsen van de trekgeleider. De trekgeleider heeft twee sleuven op de zijkanten. Een van deze sleuven hebelt een verhoogde rand ernaat, en de andere nicht. Gebruik het vlaak met de verhoogde randaar het werkstuk gezicht alleen wonneer u een dun werkstuk wilt zagen.
• Om het patron van de trekgeleider te veranderen, verwijdert u de trekgeleider van de trekgeleiderhouser door de klemschroef (A) los te draaien en danplaatst u de trekgeleider in de houser in overeenstemming met het uit te voeren werk, zoals afgebeeld. Monteer de vierkante moer op de trekgeleiderhouser in het achtere-einde van een van de sleuven in de trekgeleider zDat deze passen zoals afgebeeld.

Om te veranderen van patroon A of B maar patroon C of D, of omgekeerd, verwijdert u de vierkante moer, de vulring en de klemschroef (A) van de trekgeleiderhouser, enervolgens monteert u de klemschroef (A), de vulring en de vierkante moer aan de tegenovergestelde ziche van de trekgeleiderhouser. Trek de klemschroef (A) stevig aan nadat de vierkante moer van de trekgeleiderhouser in de sleuf van de trekgeleider is gemonteerd. Monteer de vierkante moer op de trekgeleiderhouser in het achtereind van een van de sleuven in de trekgeleider zodate passen zoals afgebeeld. (Fig. 27)

De trekgeleider is in de fabriek evenwijdig met het zaagblad ingesteld. Zorg dat deze algtd evenwijdig zich. Om te controleren of这家伙 evenwijdig zich, dient u de tafel in de laagste positie te zetten zodate het zaagblad bij het hoogste punt van de tafel te zich is. Markeer een van de zaagbladtanden met een krijt. Meet de afstanden (A) en (B)CUSSEN DE TAKGELEIDER EN HET ZAAGBLAD.Maak beide metingen aan de hand van de gemarkeeerde zaagbladtand.(Fig.28) Deze twee afstanden dienen gelijk te zich. Ga als volgt te werk indien de trekgeleider nicht evenwijdig is met het zaagblad: (Fig. 29)

1. Draai de twee stelschroevenaar links.
2. Schuif de achtermrand van de trekgeleider itewhat naer rechts of links totdat deze evenwijdig is met het zaagblad.
3. Trek de twee schroeven op de trekgeleider stevig aan.

LET OP:

Zorg dat de trekgeleider altiid evenwijdig is met het zaagblad, onward er anders gevaar is voor gevaarlijke terugslag.
Stel de trekgeleider zodanig in dat hij Niet in aanraking komt met de bovenste beschemkap of het zaagblad. (Fig. 30)

Stofzak

Door de stofzak te gebruiken worden het zaagsel opgevangen en kunst u schoon werken. Om de stofzak te bevestigen, monteert u hem op de stofuitlaat op het gereedschap. (Fig. 31)

OPMERKING:

• Voor verstekzagen mag de stofzak enkel op de acheiterste stofuitlaat worden gemonteerd.

Wanner de stofzak ongeveer halfvol is, verwijdert u hem van het gereedschap en trekt u de sluitstrip eruit. Maak de stofzak leeg en tik erlichtjes op voor het verwijderen van achterergebleven stofdeeltjes die de stofopvanging zouden+kunnen belemmeren.(Fig.32)

U kurz doeltreffender en schoner werkden door een stof-zuiger op de zaag aan te sluiten.

Om het zaagbladdeksen te installereren voor gebruik in de tafelzaag (afkortzaag) modus, draait u de draaiatafel waar de 0^ verstkhoek (zie het gedeelte "Instellen van de verstkhoek"). Plaatservolgens het zaagbladdeksen op de draaiatafel zodat het zaagbladdeksen over de sleuf voor het zaagblad in de draaiatafel komt te zitten. Vergrendel daarna het handvat in de laagste positie door de aanslagen volledig maar binnen te drukken zoals afgebeeld. (Fig. 33)

OPMERKING:

• Om de stofzak op de Voorste stofuitlaat te monteren voor gebruik in de tafelzaag (afkortzaag) modus, verwijdert u eerst de dop van de Voorste stofuitlaat en verrolgens sluit u de stofzak op de stofuitlaat aan.
• Plaats alsijtd de dop weer op de voorste stofuiftaat wanner u de stofzak Niet gebruikt. Als u dit Niet doet, kan stof uit de stofuiftaat maar buiuten worden geblazen.
• Installeer alot Hij zaagbladdeksel op de draaitafel wanner u het gereedschap in de tafelzaag (afkortzaag) modus gaat gebruiken.

Vastzetten van het werkstuk

Zet het werkstuk, indien mogelijk, altijd vast met de optionelle spanschroef. Als u het werkstuk met de hand dient vast te houden, houd het dan altijd zo stevig mogelijk vast. Houd uw hand en arm op redelijke afstand van het zaagblad (minstens 100mm ). Druk het werkstuk stevig gegen de geleider met uw vingers boven de geleider. Zorg ook dat het werkstuk vast op de draaitafel rust.

WAARSCHUWING:

• Gebruik nooit uw hand voor het vasthonden van een werkstuk waar bij uw hand minder dan 100mm van het zaagblad verwijderd is. Gebruik in dit geval alsijd de los verkrijgbare spanschoef om het werkstuk vaste te zieten. Breng het zaagblad na het zagen voorzichtig omhoog. Breng het zaagblad pas omhoog nadat het volledig tot stilstand is gekomen,.ovat er anders gevaar is voor ernstige verwonding.

LET OP:

Bij het zagen van lange werkstukken moet u steunen gebruiken die even hoog ons het boenvlak van de draaitatfel. Verlaat u Niet alleen op de verticale en/of horizontale spansschroef (beide los verkrrijgbaar) om het werkstuk op+zijn plaat te honden.(Fig.34)

Dun materiaial hang gemakkelijk door. Ondersteun het werkstuk over zich hele lenghte om vastklemmen van het zaagblad en möglichke TERUGSLAG te voorkomen.

Verticale spanschroef (los verkrijgbaar accessoire) (Fig. 35)

De verticale spanschroef kan aan de linker- of rechtzer-zijde van de geleider of de houdermontage (los verkrijgbaar accessoire) worden gemonteerd. Steek de stang van de spanschroef in het gat in de geleider of houdermontage en trek de schroef aan om de stang vast te zeten.

Zet de arm van de spanschroef in de positie die geschikt is voor de dikte en vorm van het werkstuk, en zet de arm vast door de schroef vast te draaien. Indien de schroef in aanraking komt met de geleider, moet u deze aan de tegenovergestelde zijde van de spanschroefarm monteren. Controller of geen enkel deel van het gereedschap in aanraking komt met de spanschroef wanner het handvat volledig omlaag worden gebracht. Indien dit wel het geval is, moet u de positie van de spanschroef veranderen.

Druk het werkstuk vlak gegen de geleider en de draaitat- fel. Plaats het werkstuk in de gewenste zaagostie en zet het steig vast door de knop van de spanschroef vast te draaien.

LET OP:

• Het werkstuk dient stevig gegen de draaitatfel en de geleiderer vastgezet zeijn.

Horizontale spanschroef (los verkrijgbaar accessoire) (Fig. 36)

De horizontally spanschoef kan aan de linker- ofrechtzerzijde van de gereedschapsvoet worden geinstalleerd. Voor versteksneden van 15^ of mer, installeert u de horizontale spanschoef aan de tegenovergestelde zijde van de richting waarin de draaitafel zal worden gedraaid. Door de knop van de spanschoefaar links te draaien wordt de spanschoef in de vrij stand gezet en kutu de spanschoefes nslaar binnen enaar buiten bewegen. Door de knop van de spanschoefaar rechts te draaien wordt de spanschoef vastgezet. Om het werkstuk te gripen, draait u de knop van de spanschoef langzaam hierrechts totdat het uitsteeksel zicho hoogste positie bereikt, en daarna draait u de knop stevig vast. Indien de spanschoefknopARAHN Binnen oofaui wortgetrokken terwijl u hem hierm rechts draait, kan het uitsteeksel in een schuine positie stoppen. In dit geval draait u de spanschoefknop terug hierm links totdat de spanschoef los komt, en dan draait u hem weer langzaam maar rechts.

De maximale bredte van werkstukken die met de horizontale spanschoef können worden vastgezet is 130mm

Houlders en houdermontage (los verkrijgbare accessoires)

U kunt de holders en de houdermontage aan beiden zichen van het gereedschap aanbrengen om de werkstukken horizontaal te ondersteunen. Installer deze accessoires zoals afgebeeld. Draai daarna de schroeven goed vast om de holders en de houdermontage vast te zetten. (Fig. 37)

Gebruik de houder/stang montage (los verkrijgbaar accessoire) voor het zagen van lange werkstukken. Deze bestaat uit twee houdermontages en twee stangen 12. (Fig. 38)

LET OP:

• Ondersteun lange werkstukken alsijd op gelijke hoogte met het bovenvlak van de draaiafel, om nauwkeurige zaagsneden te krijgen en gevaarlijk controleverlies over het gereedschap te voorkomen.

BEDIENING

LET OP:

• Voordat u het gereedschap inschakelt, dient u het handvat uit waar omlaagposite te halen door de aanslagpen maar buiten te trekken.
  Zorg dat het zaagblad Niet in aanraking is met het werkstuk e.d. voordat u de trekschakelaar indrukt.

GEBRUKEN ALS EEN VERSTEKZAAG

WAARSCHUWING:

• Wanner u het gereedschap als een verstkzaag gebruikt, dient u de boentafel in de hoogste positie te zetten zoat het zaagblad nooit uit het boenvlak van de boentafel maar buiten steekt.

LET OP:

• Oefenijdens het zagen geen overmatige druk op het handvat uit. Wanner u te hard drukt, kan de motor overbelast raken en/of de zaagcapaciteit verminderen. Druk alleen zo hard als nodig is voor soepel zagen zonder dat de draaisnelheid van de zaag aanzienlijk vermindert.
• Druk het handvat zachtjesaarbeneden om te zagen. Indien het handvat met geweldaarbeneden worden gedrukt of zijwaartse druk erop wordenuitgeoefend, za het zaagblad trillen en een merkteken (zaagteken) in het werkstuk achefterlaten, en zar ook de zaagsnede minder nauwkeurig+zijn.

1. Drukkend zagen (Fig. 39)

Zet het werkstuk vast gegen de geleider en de draaitafel. Schakel het gereedschap in zonder dat het zaagblad met het werkstuk in contact is, en wacht totdat het zaagblad op voile toeren draait. Breng dan het handvat langzaam omlaag maar de laagste positie om het werkstuk te zagen. Nadat het zagen is voltooid, schakelt u het gereedschapuit. Wacht TOTDAT HET ZAAGBLAD VOLLEDIGT STILSTAND IS GEKOMEN alvorens het zaagblad maar zijn hoogste positie terug te brengen.

2. Verstekzagen

Zie het gedeelte "Instellen van de verstekhoek" hierboven.

3. Schuine sdenzagen (Fig. 40)

Draai de hendel los en zet het zaagblad schuin om de schuine hoek in te stellen (zie "Instellen van de schuine hoek" hierboven). Draai daarna de hendel weer stevig vast om de gekozen schuine hoek goed vast te houden. Zet het werkstuk vast gegen de geleider en de draaitafel. Zorg dat de slede volledig maar u toe is getrokken. Schakel het gereedschap in zonder dat het zaagblad met het werkstuk in contact is en wacht totdat het zaagblad op volle toeren draait. Breng dan het handvat langzaam omlaagaar de laagste positie doorkruit ute oefenen evenwijdig met het zaagblad. Nadat het zagen is voltooid, schakelt u het gereedschap uit. WACHT TOTDAT HET ZAAGBLAD VOLLEDIG TOT STILLAND IS GEKOMEN alvorens het zaagblad maar zijn hoogste positie terug te brengen.

LET OP:

• Controllerijdens het zagen van schuine sneden algid of het zaagblad in schuine richting aan beneden beweegt. Houd uw handen uit de buurt van het zaagblad.
  Tijdens het zagen van schuine sden kan het gebeuren dat het afgezaagde stuk gegen de zichkant van het zaagblad komt te liggen. Indien het zaagblad omhoog wordt gebracht toenwij het nog draait, kan dit stuk door het draaiende zaagblad worden gegrepen zDat brokstkuten in het rond worden geslingerd, hetgeen naturuIijk gevaarlijk is. Breng waarom het zaagblad omhoog ALLEEN nadat het volledig tot stilstand is gekomen.
• Wanneru het handvat omlaag drukt, dient u druk uit te oefenen evenwijdig met het zaagblad. Indien de druk tijdens het zagen Niet evenwijdig is met het zaagblad, kan de hoek van het zaagblad verschuiven zodat de zaagsnede minder nauwkeurig zar损坏.

4. Gecombineerd zagen

Gecombineerd zagen betekent dat het werkstuk tegelijkt met een schuine hoek en een verstekoek worden gezaagd. Gecombineerd zagen is möglich voor de hooken aangegeven in de onderstaande tabel.

Schuine hoek	Verstekhoek
45°	Links en Rechts 0° – 45°

Voor de bediingenen voor gecombineerd zagen, zich de beschrijvingen onder "Drukkend zagen", "Verstekzagen", en "Schuine smeden zagen".

5. Zagen van aluminium werkstukken (Fig. 41)

Gebruik vulblokken of afgedankte blokestukken voor het vastzetten van aluminium werkstukken, zoals afgebeeld, om verrorming van de aluminium te voorkomen. Gebruik voor het zagen ook zaagolie, om te voorkomen dat aluminium zaagsel zich op het zaagblad vastzet.

LET OP:

• Probeer nooit omDICke of ronde aluminium werkstukken te zagen. Dikke aluminium werkstukken konnen tijdens het zagen los komen, terwijl ronde aluminiumwerkstukken op dit gereedschap Niet goed kuren worden vastbezet.
• Zaag nooit aluminium werkstukken in de tafelzaag (afkortzaag) modus.

6. Houten hulpstuk

Het gebruik van een houten hulpstuk helpt om splintervrije sden te krijgen. Gebruik de gaten in de geleider om een houten hulpstuk aan de geleider te bevestigen.

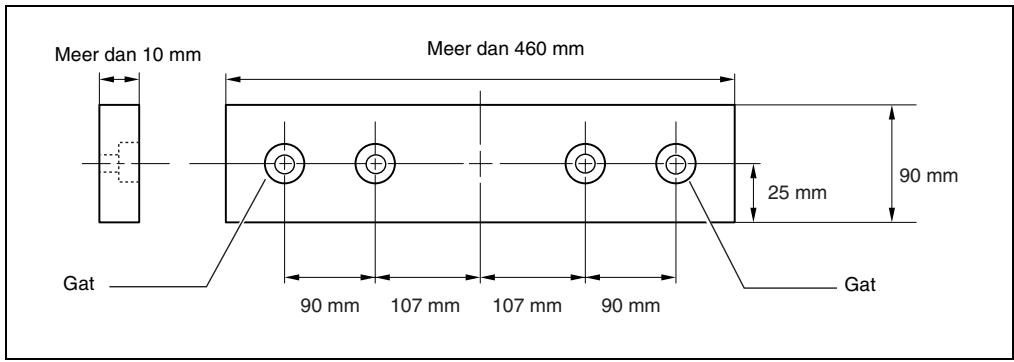

Zie de afbeelding voor de afmetingen van een dergelijk houten hulpstuk.

LET OP:

• Gebruik als houten hulpstuk eenrecht stuk hout van gewlijke dikte.
• Gebruik schroeven om het houten hulpstuk aan de geleider te bevestigen. Zorg dat de schroefkappen Niet uit het bovenvlak van het houten hulpstuk steken.
• Draai de draaitafel na het bevestigen van het houten hulpstuk Niet met het handvat in de omlaagpositie. Als u dit doet, kan het zaagblad en/of het houten hulpstuk worden beschadigd.

7. Stukken van gewelijke lenghte zagen (Fig. 42)

Wanner u verschillende stukken vandezelfde lenghte tussen 240~mm en 400~mm wilt zagen, kunt u gemakkelijker werken door de stelplaat te buruiken. Monteer de stelplaat op de houser zoals afgebeed.

Breng de zaaglijn op uw werkstuk op een lijn met de lin- kerzijde of de rechterzijde van de groef in de zaagsnedeplaat. Houd het werkstuk vast zodat het Niet kan bewegen, en plaatse de stelplaat vlok tegen het einde van het werkstuk. Zet daarna de stelplaat vast met de schroef. Wanneer u de stelplaat Niet gebruikt, draait u de schroef los en draait u de stelplaat uit de weg.

OPMERKING:

• Door de houser/stang montage (los verkrijgbaar accessoire) te gelebruiken kurz u stukken van bezelfde lenghte van ongeveer maximal 2 200 mm zagen.

GEBRIKEN ALS EEN TAFELZAAG (AFKORTZAAG)

LET OP:

• Wanner u de zaag in de tafelzaag (afkortzaag) modus gebruikt, plaats dan het zaagbladdekel op de draaitafel zodat dit deksel over de sleuf voor het zaagblad in de draaiatafel zit en de tweekleine verdikkingen op de onderzijde van het deksel in de halfcirkelvormige sleuven op de buitertrand van de draaiatafel passen, zoals afgebeeld. Vergrendel verrolgens het handvat in de laagste positie door aanslagpen volledig maar binnen te drukken. (Fig. 43)

• Gebruik alkidt "werkassistenten" zoals drukstokken en drukblokken wonneer er gevaar is dat uw handen of vingers zich bij het zaagblad zullen komen.

• Verwijder NOOIT het werkstuk verwijl het zaagblad nog draaat. Als het werkstuk verwijderd dient te worden voordat de snede is voltooid, schakel dan eerst het gereedschap uit verwijl u het werkstuk stevig vasthoudt. Verwijder het werkstuk pas nadat het zaagblad volledig tot stilstand is gekomen. Als u dit verzuimt, bestaat er gevaar voor terugslag.

• Verwijder NOOIT afgezaagd materiaal verwijl het zaagblad nog draait.
• Kom NOOIT met uw handen of vingers in het pad van het zaagblad.
• Zet de trekgeleider alsijd stevig vast, odomat er anders gevaar is voor terugslag.

Werkassistenten

Drukstokken, drukblokken of hulpgeleiders zijn een soort "werkassistenten". Gebruik deze hulpmiddelen om veilig te konnen zagenzonder dat de gebruiker een deel van het gereedschapdient aan te raken.

Drukblok (Fig. 44)

Gebruik een stuk gelaagd hout van 15 mm dikte.

Het handvat dient in het midden van het stuk gelaagd hout te komen. Bevestig met lijm en houtschroeven, zoals afgebeeld. Een stukje hout van 10mm× 9mm× 30~mm dient alsd aan het gelaagd hout gelijmd te worden, om afstomping van het zaagblad te voorkomen indien de gebruiker per ongeluk in het drukblok zaagt. (Sla nooit spijkers in het drukblok.)

Hulpgeber (Fig. 45 en 46)

Maak een hulpgeleider uit stukken gelaagd hout van 10mm en 15mm .

Verwijder de trekgeleider, de klemschroef (A), de platte vulring en de vierkante moer van de trekgeleiderhouser. Bevestig verwolgens de hulpgeleider aan de trekgeleiderhouser door middel van een M6 bout die langer is dan M6 x 50, vulringen en een moer.

Schulpen

LET OP:

• Gebruik.altijd steunen ache ter de tafel wanneer u lange of groote werkstukken wilt zagen. Sta NIET toe dat een lange plank op de tafel kan bewegen overschuiven. Het zaagblad kan dan namelijk klemmen zodat er gevaar is voor terugslag en persoonlijke verwonding. De steun dient even hoog te zich als de tafel.

• Stel de zaagdiepte iets hoger in dan de dikte van het werkstuk. Stel in door de twee hendels los te draaien en de boventafel hoger ofager te zetten.

• Positioneer de trekgeleider op de gewenste bredte en zeit hem vast met de klemschroef (A). Controller veordat u gaat zagen of de twee schroeven van de trekgeleiderhouser goed vastzitten. Indien Niet, trek de schroeven steviger aan.
• Schakel het gereedschap in en voer het werkstuk langs de trekgeleider langzaam doorheen het zaagblad.

(1) Gebruik een drukstok indien de schulpbreedte 40mm ofeer is.(Fig.47
(2) Wanneer de schulpbreedte minder dan 40mm is, kan de drukstok Niet worden gezruikt odomat hij gegen de bovenste beschemkap za stoten. Gebruik een hulpgeber en een drukblok. Maak de hulpgeber stevig vast aan de trekgelderhouser op de tafel.

Voer het werkstuk aan met uw hand totdat+zijn uiteinde oncegeveer 25mm verwijderd is van de voorrand van de boventafel. Voer daarna verder aan met behulp van het drukblok op de hulpgeleider totdat de snede voltooidis.(Fig.48)

Dragen van het gereedschap

Zorg dat de stekker uit het stopcontact is verwijderd. Zet het zaagblad vast op de 0^ schuine hoek en de draaafel op de uiterst linkse verstkhoek. Breng het handvat volledig omaaqen vergrendel het in de laagste positie door de aanslagpen volledig maar binnen te drukken. (Fig. 49) Draag het gereedschap door beiden zijden van de gereedschapsvoet vast te houden, zoals afgebeeld. Het gereedschap is gemakkelijker om dragen wanneer u de houlders, stofzak, enz., ervan verwijdert. (Fig. 50)

LET OP:

• Zet alsigtij alle bewegende onderdelen vast alvorens het gereedschap te dragen.

ONDERHOUD

LET OP:

Zorg altijd dat het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvorens te beginnen met inspecte de onderhoud.

WAARSCHUWING:

Zorg altijd dat het zaagblad scherp en schoon is om optimale en veilige prestaties te krijgen.

Afstellen van de zaaghoek

Dit gereedschap werd in de fabriek nauwkeurig afgesteld en uitgelijnd, maar door ruwe behandeling kan de uillijing ervan verslechterd zich. Doe het volgende indien uw gereedschap Niet meer juist is uitgelijnd:

1. Verstekhoek

Draai de greed los om de draaiafel los te make. Draai de draaiafel zodanig dat de wijzer maar 0^ op de verstkshaal wist. Draai de greed vast en draai met de dopseutel de zeskante bouteu van de geleider los. (Fig. 51) Breng het handvat volledig omlaag en vergrend het in de laagste positie door de aanslagpen in te drukken. Zet de ziche van het zaagblad haaks ten opzichte van het vlak van de geleider door gebruik te makeen van een driehoekslinaal, een winkelhaak, e.d. Draai verrolgens de zeskante bouteu op de geleider goed vast, beginnend vanaf de rechterzijde. (Fig. 52)

2. Schuine hoek

(1) 0^ schuine hoek

Breng het handvat volledig omlaag en vergrendel het in de laagste positie door de aanslagpen maar binnen te drukken. Draai de hendel aan dechterzijde van het gereedschap los. Draai de stelbout voor de 0^ schuine hoek aan de rechterzijde van de draaitafel twee tot drie slagenaar rechts om het zaagbladaarrechtstekanten.(Fig.53)

Zet de zijde van het zaagblad haaks ten opzichte van het bovenvlak van de draaitafel (gebruik een driehoekslinaal, een winkelhaak, e.d.) door de stelbout voor de 0^ schuine hoek voorzichtig aan links te draaien. (Fig. 54)

Controleer of wijzer op de draaitafel maar 0^ op de schuine-hoek schaal op de arm wijst. Indien nicht, draai dan de bevestigingsschroef van de wijzer los en verstel de wijzer zodat hij� 0^ wijst. (Fig. 55)

(2) 45^ schuine hoek

Stel de 45^ schuine hoek pas in nadat de 0^ schuine hoek is ingesteld. Voor het instellen van de linke 45^ hoek, draait u de hendel los en doet u het zaagblad volledig aan links hellen. Controller of de wijzer op de arm maar 45^ op de schuine-hoek schaal op de arm wijst. Indien Niet, draai de stelbout voor de 45^ schuine hoek aan de linkerzijde van de arm totdat de wijzer maar 45^ wijst. (Fig. 56)

Vervangen van de koolborstels (Fig. 57 en 58)

Verwijder en controllerer regelmatig de koolborstels. Vervang de koolborstels wanneer.Deze tot aan de limiet Merkestreep versleten zijn.Houd de koolborstels schoon zodat ze vlot in hun houders glijden. Beide koolborstels dienen tegelijktijd te worden verrangen. Gebruik uitsluitend identieke koolborstels.

Gebruik een schroevendraaier om de koolborsteldoppen te verwijderen. Haal de versleten koolborstels eruit, schuif de neue erin, en zet de koolborsteldoppen goed vast.

Na het gebruik

• Veeg na gebruik alle zaagsel en stof op het gereed-schap eraf met een doek ofiks dergelijks. Houd de veiligheidskap schoon volgens de instructies die in de paragraaf "Beschemkap" werden beschreiben. Smeer de glijdende onderdelen in met machine-olie om roestvorming te voorkomen.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita servicecentrum, en altijd met gebruik van Makita verrangingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing worden beschreven. Het gebruik van andere accessoires of hulpstukken kan geleaar voor personlijke verwonding opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor het gespecifieerde doel.
  Wenst umeer informatie over deze accessoires, neem dan contact op met het dichtstbijzijnde Makita servicecentrum.
  Stalen en hardmetalen zaagbladen
  Hulpplaat
• Spanschroefmontage (Horizontale spanschroef)
• Vertical spanschoef
  Dopsleutel 13
• Houderset
• Houdermontage
• Houser/stang montage
  Stelplaat
• Stofzak
  Driehoeksliniaal
• Zaoglabdeksel (Beschemkap C)
• Drukstok
• Linialset (Trekgeleider)

Wij verzklaren hierbijuitsluitend op eigenverantwoordelijkdeat dit produktvoldoet aan devolgende normen van genormaliseerde documenten,

EN61029, EN55014, EN61000

in overeenstemming met de richtlijnen van de Raad 73/23/EEC, 89/336/EEC en 98/37/EC.

Een certificaat van adequaatheid van het technisch bestand met betrekking tot 98/37/EC verwleend door het volgende in kennis gestelde lichaam:

Intertek SEMKO AB, Torshamnsgatan 43, Box 1103, SE-164 22 Kista, Zweden

DEUTSCH

De typische A-gewogen geluidsniveau's zijn

geluidsdrukniveau: 92 dB (A)

geluidsenergie-niveau: 105 dB (A)

Draag oorbeschemers.

De typische gewogen effectieve versnellingswaarde is nicht更是 2.5m / s^2

ESPANOL

Ruido y vibración
