GEBRUIKSAANWIJZING LS1017 MAKITA

ONDERDELEN AANBRENGEN/VERWIJDEREN 64

GEBRUK. 66

ONDERHOUD 69

ACCESSIONES 70

ESPANOL

Contedio

ESPECIFICACIONES 71

NORMAS DE SEGURIDAD ADICIONALES PARA LA

HERRAMIENTA 72

INSTALLACION 73

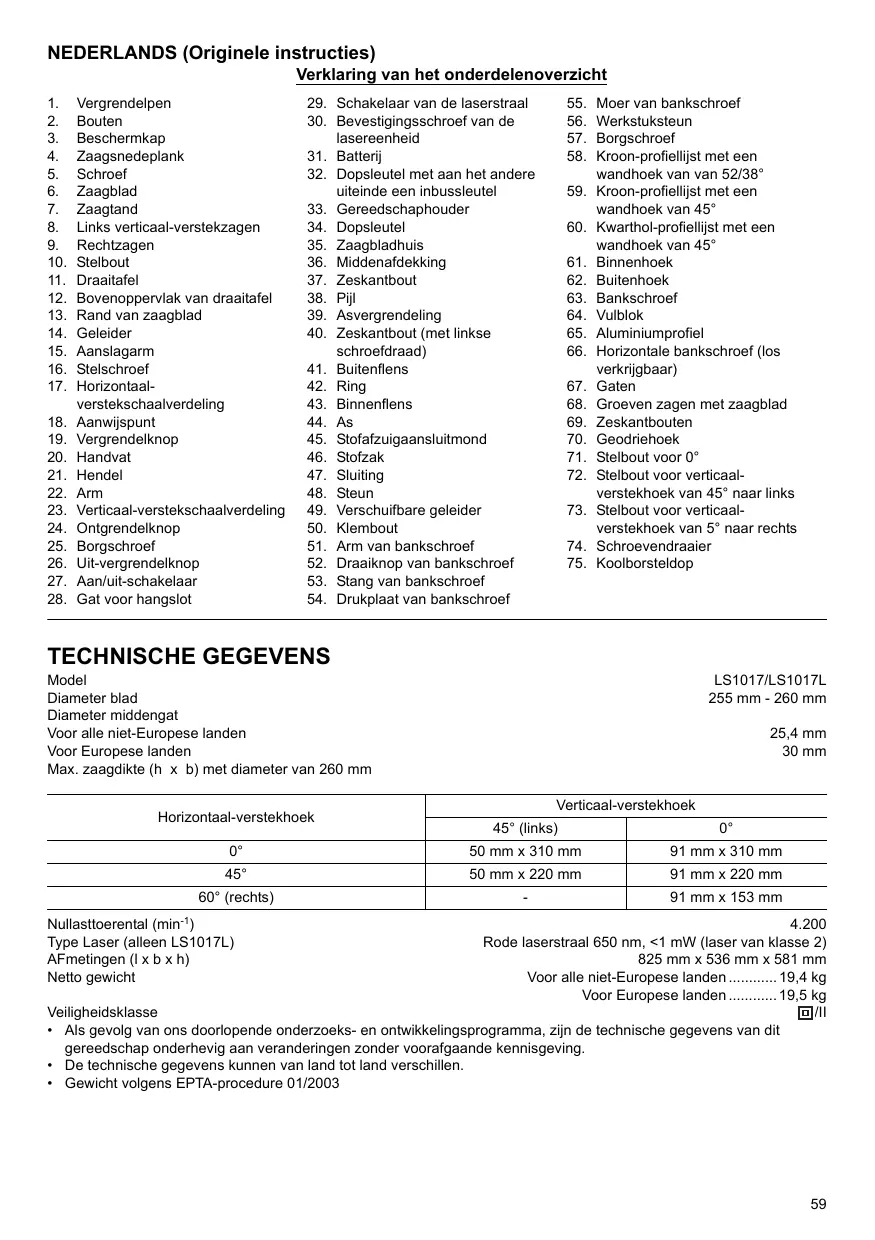

NEDERLANDS (Originele instructies)

Verklaring van het onderdelenoverzicht

1. Vergrendelpen
2. Bouten
3. Beschemkap
4. Zaagsnedeplank
5. Schroef
6. Zaagblad
7. Zaagtand
8. Links vertical-verstkzagen
9. Rechtzagen
10. Stelbout
11. Draaitafel
12. Bovenoppervlak van draaitafel
13. Rand van zaagblad
14. Geleider
15. Aanslagarm
16. Stelschroef
17. Horizontaalverstekschaalverding
18. Aanwijspunt
19. Vergrendelknop
20. Handvat
21. Hendel
22. Arm
23. Vertical-verstekschaalverdeling
24. Ontgrendelknop
25. Borgschoroef
26. Uit-vergrendelknop
27. Aan/uit-schakelaar

28. Gat voor hangslot

29. Schakelaar van de laserstraal

30. Bevestigingschroef van de lasereenheid
31. Batterij
32. Dopsleutel met aan het andere uiteinde een inbussleutel
33. Gereedschaphouder
34. Dopsleutel
35. Zaagbladhuis
36. Middenafdekking
37. Zeskantbout
38. Pijl
39. Asvergrendeling
40. Zeskantbout (met linkse schroefdraad)
41. Buitenflens
42. Ring
43. Binnenflens
44. As
45. Stofafzugaansluitmond
46. Stofzak
47. Sluiting
48. Steun
49. Verschuifbare geleider
50. Klembout
51. Arm van bankschoef
52. Draaiknop van bankschoef
53. Stang van bankschoef

54. Drukplaat van bankschoef

55. Moer van bankschroef

56. Werkstuksteun
57. Borgschoef
58. Kroon-profiellijst met een wandhoek van van 52 / 38^
59. Kroon-profielijst met een wandhoek van 45^
60. Kwarthol-profielijst met een wandhoek van 45^
61. Binnenhoek
62. Buitenhoek
63. Bankschoef
64. Vulblok
65. Aluminiumprofiel
66. Horizontale bankschoef (los verkrijgbaar)
67. Gaten
68. Groeven zagen met zaagblad
69. Zeskantboute
70. Geodriehoek
71. Stelbout voor 0^
72. Stelbout voor verticaalverstekhoek van 45^ maar links
73. Stelbout voor verticalverstekhoek van 5^ maar rechts
74. Schroevendraier
75. Koolborsteldop

TECHNISCHE GEGEVENS

Model

Diameter blad

Diameter middengat

Voor alle nicht-Europese landen

Voor Europese landen

Max. zaagdike (h x b) met diameter van 260 mm

LS1017/LS1017L

255 mm - 260 mm

25,4 mm

30 mm

Horizontal-vertekhoek	Vertical-vertekhoek
	45° (links)	0°
0°	50 mm x 310 mm	91 mm x 310 mm
45°	50 mm x 220 mm	91 mm x 220 mm
60° (rechts)	-	91 mm x 153 mm

Nullastoerental (^-1)

Type Laser (alleen LS1017L)

AFmetingen (I x b x h)

Netto gewicht

Veiligheidsklasse

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zich de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• De technische gegevens können van land tot land verschillen.
  Gewicht volgens EPTA-procedure 01/2003

4.200

Rode laserstraal 650~nm < 1 mW (laser van klasse 2)

825 mm x 536 mm x 581 mm

Voor alle nicht-Europese landen 19,4 kg

Voor Europese landen 19,5 kg

回/II

Symbolen

END223-1

Hieronder staan de symbolen die voor dit gereedschap worden gezrukt. Zorg ervoor dat u weet wat ze betekenen alvorens het gereedschap te gebruiven.

Lees de gebruiksaanwijzing.

DUBBEL GEISOLEERD

... Om letsel door rondvliegende houtsnippers te voorkomen, blijft u na het zagen de zaagkop omaag geduwd houden totdat het zaagblad volledig tot stilstand is gekomen.

Voor het uitvoeren van schuivend zagen trekt u eerst de slede helemaal maar u toe, brengt u verrolgens de handgreep omlaag, en duwt u tenslotte de slede maar de geleider.

Houd handen en vingers uit de buurt van de zaagband.

Stel de verschuibare geleiders zo af dat ze Niet geraakt worden door het zaagblad en de beschemkap.

Kijk nooit rechtstreeks in de laserstraal. De rechtstreekse laserstraal kan uwogen beschadenig.

Gebruiksdoelseinden

ENE006-1

Het gereedschap is bedoeld voor nauwkeurigrecht- en verstekzagen in hout. Als het juiste zaagblad worden gebruikt, kan dit gereedschap ook aluminium zagen.

Voeding

ENF002-1

Het gereedschap mag uitsluitend worden aangesloten op een voeding metdezelfde spanning als aangegeven op hetypeplaatje en werkte alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geisoleerd volgens de Europese norm en mag derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Algemene

veiligheidswaarschuwingen voor elektrisch gereedschap

GEA010-1

veiligheidswaarschuwingen en alle instructies. Het Niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunden raadplegen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN

VOOR GEREEDSCHAP

ENB034-6

1. Draag oogbescherming.
2. Houd uw handen uit de buurt van het pad van het zaagblad. Voorkom contact met het nog nadraaiende zaagblad. Het kan nog steeds ernstig letsel veroorzaken.
3. Bedien de cirkelzaag nicht zonder dat de beschemkappen zijn aangebracht. Controlleroor voor ieder gebruik of de beschemkap van het zaagblad goed sluit. Gebruik de cirkelzaag nicht als de beschemkap van het zaagblad Niet vrij kan bewegen en onmiddelijk sluit. Zet de beschemkap van het zaagblad nooit vast in de geopende stand.
4. Zaag nooituit de vrije hand.Het werkstuk moet voor ieder gebruik met behulp van de bankschroef stevig worden vastgeklemd op de draaitafel en gegen de geleider. Houd het werkstuk nooit met uw handen vast.
5. Reik nooit rondon het zaagblad.
6. Schakel het gereedschapuit en wacht tot het zaagblad stilstaat voordat u het werkstuk verplaatst of deinstalling van het gereedschap verandert.
7. Trek de stekker van het gereedschap uit het stopcontact voordat u het zaagblad verrantg of onderhoud pleegt.
8. Zet altijd alle beweegbare delen vast voordat u het gereedschap draagt.
9. De vergrendelpen, waarmee de zaagkop in de onderste stand worden vergrendeld, is uitsluitend bedoeld te worden gebruikt tijdens het dragen en bewaren van het gereedschap, en Niet tijdens het zagen.
10. Gebruik het gereedschap Niet in de buurt van ontvlambare vloeistoffen of gassen. De elektrische werkking van het gereedschap kan een explosie en brand veroorzaken bij blootstelling aan ontvlambare vloeistoffen of gassen.
11. Controller vór het gebruik het zaagblad zorgvuldig op barsten of beschadiging. Vervang een gebarsten of beschadigde zaagblad meteen.
12. Gebruik uitsluitend flenzen die geschikt zijn voor dit gereedschap.
13. Wees voorzichtig dat u Niet de as, flenzen (met name het montagevlak) of bout beschadigt. Als deze onderden beschadigd raken, kan het zaagblad breken.
14. Zorg ervoor dat de draaitafel stevig vast staat zodat deze tijdens het zagen Niet beweegt.
15. Verwijder voor uw eigenveiligheid alle spaanders,kleine stukjes hout, enz., vanaf het tafeloppervlak voordat u het gereedschap bedient.
16. Voorkom dat u in spijkers zaagt. Inspecteer het werkstuk op spijkers en verwijder deze zo nodig voordat u ermee begint te werken.
17. Zorg ervoor dat de asvergrendeling is ontgrendeld voordat u het gereedschap inschakelt.

18. Controller dat het zaagblad in zijn laagste stand de draaitafel Niet raakt.

19. Houd de handgreep stevig vast. Let erop dat het zaagblad iets op en neer beweegtijdens het starten en stoppen.

20. Zorg ervoor dat het zaagblad het werkstuk nicht raakt voordat u het gereedschap hebt ingeschakeld.
21. Laat het gereedschap eenijdje draaien voordat u het op het werkstuk gebruukt. Controller op trillingen of schommelingen die op onjuiste bevestiging of een slecht uitgebalanceerd zaagblad konnen wijzen.
22. Wacht totdat het zaagblad op volle snugheid draait voordat u begint te zagen.
23. Stop onmiddelijk met het gebruik als u iets abnormaals opmerkt.
24. Probeer Niet de aan/uit-schakelaar in de aan-stand vast tezetten.
25. Blijf te allen tijde geconcentreerd, met name tijdens zich herhalende, monotone bedieningen. Laat u Niet leiden door een vals gevoel van veiligheid. Het zaagblad kent geen medelijden!
26. Gebruik alkijd de accessoires die in deze gebruiksaanwijzing aanbevolen worden. Gebruik van ongeschichte accessoires, zoals slijpschijven, kan tot letsel leiden.
27. Gebruik de cirkelzaag nicht voor het zagen van andere materialen dan hout, aluminium en dergelijkke.
28. Sluit de verstekzaag aan op een stofafzug- en stofopvanginrichtingijdens het zagen.
29. Kies het juiste zaagblad voor het materiaal dat u wilt zagen.
30. Wees voorzichtig bij het zagen van gleuven.
31. Vervang de zaagsnedeplank als deutsche versleten is.
32. Zaagbladen van hooggelegeerd snelstaal (HSS)\ mogen Niet worden gebruikt.

33. Stof datijdens de werkzaamheden vrijkomt, kan chemische stoffen bevatten die kanker, geboortedefecten of andere voortplantingsschade konnenveroorzaken. Enkele voorbeelden van deze chemische stoffen zijn:

34. lood van loodhoudende verfstoffen en

35. arsenicum en chroom van chemisch behandeld hout.

Uw risico van dezeblootstellenvarieert enhang af van hoe vaak u dit soort bewerkingenuitvoert. Omblootstelling aan dezechemischbestanddelen te verminderen:moeten dewerkzaamhedenuitgevoerd worden in een goedevergentileerde werkomgeving engebruikmakend van goedgekeurdbeschermende hulpmiddelen,zoalsstofmaskers die ontworpen zijn ommicroscopischkleine deeltjes te filteren.

1. Om het geluidsniveau te verlagen, zorgt u er.altijd voor dat het zaagblad scherp en schoon is.
2. De gebruiker要去 voldoende getraind zijn in het gebruik, afstelling en bediening van het gereedschap.
3. Gebruik een zaagblad dat op de juiste wijze geslepen is. Houd u aan het maximumtoerental aangegeven op het zaagblad.
4. U mag Niet het afgezaagde stuk of andere delen van het werkstuk uit het zaaggebied verwijden

terwijl het zaagblad nog draait en de zaagkop nog Niet in de ruststand staat.

1. Gebruik alleen zaagbladen die anbevolen worden door de fabrikant en die voldoen aan de norm EN847-1.
2. Draag handschoenen bij het hanteren van de zaagbladen (zaagbladen要去en zo möglichk in een verpakking worden gedragen) en ruw materiaal.
3. Indien voorzien van een laser, mag de laser nicht worden verrangen door een ander type laser. Reparaties dienen correct te worden uitgevoerd.

BEWAAR DEZE INSTRUCTIES.

VOORBEREIDINGEN

Tafelopstelling (zie afb. 1)

Wanneer u het gereedschap koopt is de handgreep vergrendeld in de onderste stand door middel van de vergrendelden. Maak de vergrendelden los door eraan te trekken toenwijl u ondtussen de handgreep lichtjes omlaag drukt.

WAARSCHUWING:

Zorg ervoor dat het gereedschap Niet kan bewegen op het steunvlak. Indien de zaagijdens het zagen beweegt op het steunvlak, kan dit tot controleverlies en ernstige verwondingen leiden. (zie afb. 2)

Dit gereedschap moet met vier bouten worden bevestigd op een horizontale en stabiele ondergrund met gebruikmaking van de boutgaten in de voeten van het gereedschap. Hierdoor wordt voorkomen dat het gereedschap kan omvallen en letsel kan veroorzaken.

BESCHRIJVING VAN DE FUNCTIONS

WAARSCHUWING:

• Controller altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens de functies van het gereedschap te controleren of af te stellen. Indien het gereedschap Niet wordt uitgeschakeld en de stekker Niet worden uitgetrokken, kan het ongewild in werkung treden met möglichk ernstige verwondingen tot gevolg.

Beschemkap (zie afb. 3)

Wanneer u de handgreep omlaag duwt, gaat de beschemkap automatisch omhoog. Nadat de zaagsnede is voltoid en de handgreep omhoog gaat, keert de beschemkap automatisch terug maar zijn oorspronkelijke stand.

WAARSCHUWING:

• De beschemkap en de veer die eran vastzit要不要 nooit worden uitgeschakeld noch verwijderd. Een blootliggend zaagblad wegens ontbrekende bescherming kan resulteren in ernstige verwondingen.

Omwille van uw persoonlijke veilighheid zorgt u ervoor dat de beschemkap alsijd goed werk. Ledere

onregelmatigheid in de werkung van de beschemkap要去 onmiddelijk worden gecorrigeerd. Controllerer de werkung van de trekveer van de beschemkap.

WAARSCHUWING:

• Gebruik het gereedschap nooit met een beschadigde, defecte of verwijderde beschemkap of veer. Gebruik van het gereedschap met een beschadigde, defecte of verwijderde beschemkap kan resulteren in ernstige verwondingen.

Als de doorzlichtige beschemkap vuil is geworden of er zaagsel aan kleeft zodate het zaagblad en/of het werkstuk nicht meer goed zichtaar is, trekt u de stekker uit het stopcontact en maakt u de beschemkap voorzichtig schoon met een vochtige doek. Gebruik geen solventen noch reinigingsmiddelen op basis van petroleum voor de plastic beschemkap omdat deze hierdoor kan worden beschadigd.

Wanner de beschermkap vuil is en moet worden gereinigd, gaat u als volgt tewerk:

Schakel het gereedschapuit, trek de stekker uitt het stopcontact en draai met behulp van de meegeleverde dopsleutel de zeskantbout los waarmee de middenafdekking is bevestigd. Draai de zeskantbout los door deze linkscom te draaien en til de beschemkap en middenafdekking op. (zie afb. 4)

Met de beschemkap in deze stand kan deze effectiever en vollediger worden schoongemaaakt. Nadat u staat bent met het schoonmakers, volgt u de bovenstaande procedure in omgekeerde volgorde en draait u de bout wee vast. Verwijder Niet de veer waarmee de beschemkap is vastgezet. Als de beschemkap is beschadigd door ouderdom of blootstelling aan ultravioletlicht, neemt u contact op met een Makita-servicecentrum om een neue beschemkap te bestellen. DE BESCHERMKAP NIET UIITSCHAKELEN NOCH VERWIJDEREN.

De zaagsnedeplanken afstellen (zie afb. 5 en 6)

Dit gereedschap is voorzien van zaagsnedeplanken in de draaiafel om splinteren aan de uitgangszijde van de zaagsnde te minimaliseren. De zaagsnedeplanken zijn in de fabriek zodenig afgesteld dat het zaagblad de zaagsnedeplanken Niet raakt. Stel voor gebruik de zaagsnedeplanken als volgt af:

Trek eerst de stekker van het gereedschap uit het stopcontact. Draai alle schroeven los waarmee de zaagsnedeplanken zijn bevestigd (3 links en 3 rechts). Draai ze daarnaicht aan zodanig dat de zaagsnedeplanken nog gemakkelijk met de hand hunnen worden bewogen. Breng de handgreep helemaal omlaag en duw de vergrendelpen in om de handgreep in de onderste stand te vergrendelen. Draai de borgschoef los waarmee de glijstangen+zijn vergrendeld. Trek de slede helemaal maar u toe. Stel de zaagsnedeplanken zodanig af dat de zaagsnedeplanken net de zijkant van de zaagtanden raken. Draai de voorste schroeven vast (draai ze Niet strak vast). Duw de slede helemaal maar de geleider en stel de zaagsnedeplanken zodanig af dat de zaagsnedeplanken net de zijkant van de zaagtanden raken. Draai dechterste schroeven vast (draai ze Niet strak vast).

Na het afstellen van de zaagsnedeplanken, ontgrendelt u de vergrendelpen en brengt u de handgreep omhoog. Draai daarna alle schroeven stevig vast.

KENNISGEVING:

• Controller na het instellen van de verticala-verbstekhoek of de zaagsnedeplanken goed+zijn afgesteld. Correct afgestelde zaagsnedeplanken ondersteunen het werkstuk optimaal met een minimum aan beweging.

Maximale zaagdikte beholden

Dit gereedschap is in de fabriek afgesteld om de maximale zaagdike te leveren met een zaagblad met een diameter van 255 mm.

Trek de stekker van het gereedschap uit het stopcontact voordat u afstellenen maakt. Controleer bij het aanbrengen van een niewu zaagblad altijd de onderste stand van het zaagblad en stel deze zo nodig als volgt af: (zie afb. 7 en 8)

Trek eerst de stekker van het gereedschap uit het stopcontact. Duw de slede helemaal waar de geleider en breng de handgreep helemaal omlaag. Gebruik de inbussleutel om de stelbout te draaien totdat de rand van het zaagblad tot net onder het bovenoppervlak van de draaitafel komt op het punt waar de voorzijde van de geleider raakt aan het bovenoppervlak van de draaitafel. Met de stekker van het gereedschap uit het stopcontact, houdt u de handgreep helemaal omlaag gedrukt en draait u het zaagblad met de hand rond om u ervan te verzekeren dat het zaagblad geen enkel onderdeel van het onderstel raakt. Stel zo nodig opnieuw af.

WAARSCHUWING:

• Na het aanbrengen van een新模式 zaagblad en met de stekker nog steeds uit het stopcontact getrokken, contrôleert u altdat het zaagblad geen enkel onderdeel van het onderstel raakt wanneer de handgreep helemaal omlaag worden geduwd. Als een blad het onderstel raakt, kan het terugslaan met maybeijk ernstige verwondingen to gevolg.

Aanslagarm (zie afb. 9)

De onderste stand van het zaagblad kan eenvoudig worden afgesteld met behulp van de aanslagarm. Om af te stellen beweegt u de aanslagarm in de richting van de pijl, zoals aangegeven in de afbeelding. Stel de stelschroef zodanig af dat het zaagblad stoit in de gewenste stand wanneer de handgreep helemaal omlaag worden gebracht.

De horizontal-verstekhoek instellen (zie afb. 10)

Draai het handvat los door dit linksom te draaien. Houd de vergrendelknop ingedrukt en draai de draaiatafel. Nadat u de draaiatafel hebtedgdraaidaar de positie waarop de aanwijspunt de gewenste hoek op de horizontalverstekschaalverdeling aangeeft, draaiu het handvat stevig rechtsom vast.

LET OP:

• Nadat u de horizontal-verbekhoek hebt veranderet, zet u altijd de draaiafel vast door het handvat stevig vast te draaien.

KENNISGEVING:

• Voordat u de draaitafel draait, contrôleert u dat de handgreep—helemaal omhoog staat.

De vertical-verstekhoek instellen (zie afb. 11)

Om de verticalaal-verstekhoek in te stellen, draaiu de hendel op de zichterkant van het gereedschap linksom. Ontgrendel de arm door de handgreep redelijk sterk in de richting te duwen waar u het zaagblad wilt kanten.

OPMERKING:

• De hendifl kan in een andere hoek worden geplaatst door de bevestigingschoef los te draaien en de hendifl in de gewenste hoek te bevestigen. (zie afb. 12)

Kantel het zaagblad totdat de aanwijspunt de gewenste hoek aangeeft op de verticala-vertekschaalverdeling. Draai tenslotte de hendel weer stevig rechtsom vast om de arm vast te zetten. (zie afb. 13)

Wanneer u de slede maar rechts wilt kantelen, kantelt u eerst de slede ietsaar links nadat u de hendel hebt losgezet en drukt u op de ontgrendelknop. Terwij u de ontgrendelknop ingedrukt houdt, kantelt u de slede maar rechts. (zie afb. 14)

Kantel het zaagblad totdat de aanwijspunt de gewenste hoek aangeeft op de verticaal-verstekschaalverdeling. Draai tenslotte de hendel wee stevig rechtsom vast om de arm vast te zetten.

• Nadat u de verticaal-verstekhoek hebt veranderd, moet u altiijd de zaagsnedeplanken afstellen, zoals beschreiben onder "De zaagsnedeplanken afstellen".

LET OP:

• Nadat u de verticaal-verstekhoek hebts verandered, moet u altijd de arm vastzetten door de hendel rechtsom vast te draaien.

KENNISGEVING:

• Breng de handgreep volledig omhoog om het zaagblad te kantelen.
• Nadat u de verticalaal-verstekhoek hebts veranderd, moet u altiijd de zaagsnedeplanken afstellen zoals beschreiben onder "De zaagsnedeplanken afstellen".

Schuifvergrendeling afstellen (zie afb. 15)

Om de glijstangen te vergrendelen, draait u de borgschroef rechtsom.

Werking van de aan/uit-schakelaar

Voor Europese landen (zie afb. 16)

Omt voorkomen dat de aan/uit-schakelaar per ongeluk worden bediend, is een uit-vergrendelknop aangebracht.

Om het gereedschap te starten, duwt u eerst de hendel aan links, drukt uervovlgens op de uit-verbrendelknop, en knijpt u tenslotte de aan/uit-schakelaar in. Laat de aan/uit-schakelaar los om het gereedschap te stoppen.

WAARSCHUWING:

• Controleer alkijd, voordat u de stekker in het stopcontact steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert maar deuit-stand nadat deze is losgelaten. Knijp de aan/uitschakelaar Niet hard in zonder de uittvergrendelknop te bedieren. Hierdoor kan de aan/

uit-schakelaar stuk gaan. Het gebruik van gereedschap met een schakelaar die Niet goed werkt, kan leiden tot controleverlies en ernstige verwondingen.

In de trekschakelaar is een gat aangebracht waar een hangslot door past om het gereedschap af te sluiten.

Voor alle nicht-Europese landen (zie afb. 17)

Om te voorkomen dat de aan/uit-schakelaar per ongeluk wordt bediend, is een uit-vergrendelknop aangebracht.

Om het gereedschap te starten, drukt u eerst de uitvergrendelknop in en knijpt u daarna de aan/uitschakelaar in. Laat de aan/uit-schakelaar los om het gereedschap te stoppen.

WAARSCHUWING:

• Controller altijd, voordat u de stekker in het stopcontact steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert maar de uit-stand nadatzsche is losgelaten. Knijp de aan/uit-schakelaar Niet hard in zonder de uit-vergrendelknop te bedieren. Hierdoor kan de aan/uit-schakelaar stuk gaan. Het gebruik van gereedschap met een schakelaar die Niet goed werkst, kan leiden tot controleverlies en ernstige verwondingen.

In de trekschakelaar is een gat aangebracht waar een hangslot door past om het gereedschap af te sluiten.

WAARSCHUWING:

• Gebruik geen slot met een beugel of kabel met een diameter kleiner dan 6,35 mm. Met een Kleinere beugel of kabel worden het gereedschap maybeijk Niet goed in de uit-stand vergrendeld, waardoor het ongewild in werkang kan treten met maybeijk ernstige verwondingen tot geolg.
• Gebruik het gereedschap NOOIT als de aan/uitschakelaar Niet goed werkt. leder gereedschap met een defecte aan/uit-schakelaar is UITERST GEVAARLIJK en moet worden gerepareerd voordat het gereedschap worden gebruikt om ernstige verwondingen te voorkomen.
• Omwille van uw veiligheid is dit gereedschap uitgerust met een uit-vergrendelknop die voorkomt dat het gereedschap onbedoeld worden ingeschakeld. Gebruik het gereedschap NOOIT wanneer het kan worden ingeschakeld door alleen de aan/uit-schakelaar in te knijpen zonder de uit-vergrendelknop in te drukken. Gereedschap met een defecte schakelaar kan ongewild in werkden treden met möglichn ernstige verwondingen togetevolg. Stuur het gereedschap voor deugdelijke reparatie terug maar een Makita-servicecentrum ALVORENS het verder te gebruiken.
• Schakel de uit-vergrendelknop NOOIT uit met behulp van kleefband of dergelijke. Gereedschap met een uitgeschakelde uit-vergrendelknop kan ongewild in werkung treden met möglichnestige verwondingen tot gevolg.

Elektronische aansturing

Zache-startfunctie

• Deze functie iota het gereedschap vlot starten door het startkoppel te beperken.

Laserstraalfunctie

Alleen voor model LS1017L

OPMERKING:

• Plaats eerst de batterijen in de houder. Zie "De batterijen van de lasereenheid verrangen" voor hetplaatsen van batterijen.

LET OP:

• Wanneer het gereedschap Niet in gebruik is, moet u de laser uitschakelen. (zie aflb. 18)

LET OP:

• Kijk nooit rechtstreeks in de laserstraal. De rechtstreekse laserstraal kan uwogen beschadenig.
• LASERSTRAAL: KJK NIET RECHTSTREEKS IN DE LASERSTRAAL; LASERPRODUCT VAN KLASSE 2.
• Zorg ervoor dat de stekker van het gereedschap uit het stopcontact is getrokken voordat u de laserlijn verschuift, een afstelling maakt of onderhoudswerkzaamheden uitovoert.

Om de laserstraal in te schakelen, drukt u op het bovenste deed (1) van de schakelaar. Om de laserstraal uit te schakelen, drukt u op het onderste deed (0) van de schakelaar.

De laserlijn kan worden verschovenaar de linker-of rechtserkant van het zaagblad door de schroef los te draaien wormee de lasereenheid is bevestigd en deze in de gewenste richting teverschuiven. Draai na het versuschuiven de schroef wee stevig vast. (zie afb. 19)

De laserlijn is in de fabriek zodenig afgesteld dat deze op hinter dan 1 mm van het zijoppervlak van het zaagblad (zaagpositie) loopt.

OPMERKING:

• Wanner de laserlijn vaag en moeilijk zichtbaar is in door direct zonlicht, ga dan op een andereplaats werkken waar er minder zonlicht schijnt.

De batterijen van de laser verrangen (zie afb. 20 en 21)

Verwijder het deksel van de batterijhouser van de laserdoor erop te drukken en deze tegelijkkertijd te verschuiven. Haal de oude batterijen eruit enplaats de neue zoalsaangegeven in de afbeelding. Plaat sa het verrangenhet deeksel wee terug.

De lens van de laser schoonmaken

Als de lens van de laser vuil is geworden of zaagsel eraan kleeft zodat de laserlijn Nieteer duidelijk zichtaar is, trekt u de stekker van het gereedschap uit het stopcontact, verwijdert u de lens van de laser en maakt u deze voorzichtig schoon met een zachte, vochtige doek. Gebruik gen oplosmiddelen of op petroleum gebaseerde schoonmaakmiddelen op de lens.

OPMERKING:

• Als de laserlijn zwak is en bijna of geheel onzichtbaar is vanwege direct zonlicht dat buitenshuis of door een raam binnenshuis op de werkplek valt, verplaatst u de werkplek maar een plaat's die nicht is blootgesteld aan direct zonlicht.

ONDERDELEN AANBRENGEN/ VERWIJDEREN

WAARSCHUWING:

• Controller altijd of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens enige werk aan het gereedschap uit te voeren. Indien het gereedschap niert wordt uitgeschakeld en de stekker niert wordt uitgetrokken, kan dit ernstige verwondingen tot gevolg hebben.

De dopsstreutel met aan het andere uiteinde een inbussleutel bewaren (zie afb. 22)

De dopsleutel worden bewaar op de plaats aangeveen in de afbeelding. De dopsleutel kan dan uit aan sleutelhouser worden getrokken wonneer men die nodig heeft.

Stek de dopsleutel na gebruik wee in de sleutelhouser.

Het zaagblad aanbrengen en verwijderen

WAARSCHUWING:

• Controller altijd of het gereedschap isuitgeschakeld en de stekker uij het stopcontact isgetrokken alvorens het zaagblad aan te brengen ofte verwijdenen. Per ongeluk inschakenen van het gereedschap kan ernstige verwondingen tot gevolghebben.
• Gebruik uitsluitend de bijgeleverde Makita-dopsleutel bij het aanbrengen en verwijderen van het zaagblad. Indien deze sleutel Niet worden gebruikt, kan de zeskantbout overdrevven of onvoldoende worden vastgezet met möglichke ernstige verwondingen tot gevolg. (zie afb. 23)

Vergrendel de handgreep in de bovenste stand door de vergrendelpen in te drukken. (zie afb. 24)

Als u het zaagblad wilt verwijdenen gezrukt u de dopsleutel om de zeskantmoer waarmee de middenafdekking is bevestig linksom los te draaien. Til de beschermkap en de middenafdekking op. (zie afb. 25) Druk de asvergrendeling in om de as te vergrendelen en gezruik de dopsleutel om de zeskanbout rechtsom los te draaien. Verwijder tenslotte de zeskantbout, de buitenflens en het zaagblad.

OPMERKING:

• Als de binnenflens is verwijderd, moet die met het uitsteeksel van het blad weg worden gemonteerd op de as. Een verkeerd gemonteerde flens wrijft gegen de machine. (zie afb. 26)

Als u een新产品 zaagblad wilt aanbrengen,plaatst u het voorziglicht op de as, waar bij u er goed op let dat de richting van de pijl op de zijkant van het zaagblad overeenkommt met de richting van de pijl op het zaagbladhuis.

Breng de buitenflens en zeskantbout (met linkse schroefdraad) aan, en gebruik de dopsoleutel om de zeskantbout stevig linksom vast te draaien verwijl u de asvergrendeling ingedrukt houdt.

Voor alle nicht-Europese landen (zie afb. 27)

WAARSCHUWING:

• De Zwarte ring, met een buitendiameter van 25 mm, en de zilveren ring, met een buitendiameter van 25,4 mm, zich in de fabriek aangebracht zoals aangegeven in de afbeelding. Bij gebruik van een zaagblad met een middengat van 25 mm, verrang u de zilveren ring door de zwarte ring. Voordat het zaagblad op de as worden geplaatst, moet u ervoor zorgen, dat de juiste ring, passend voor het asgat van het zaagblad, is aangebrachtussen de binnen- en buitenflens. Het gebruik van een verkeerde asgating kan resulteren in een gebrekkige montage van het zaagblad waardoor dit kan bewegen en sterk krillen met möglichk controverlies en ernstige verwondingen tot gezolg.

Voor Europese landen

LET OP:

• De ring, met een buitendiameter van 30~mm , is door de fabrikant aangebrachtussen de binnenflens en buitenflens.

Breng de buitenflens en zeskantbout aan, en gebruik de dopseutel om de zeskantbout stevig linksom vast te draaien terwijl u de asvergrendeling ingedrukt houdt. (zie afb.28)

Breng de beschemkap en de middenafdekking aan op hun oorspronkelijke plaatsen. Draai daarna de zeskantbout rechtsom om de middenafdekking vast te zetten. Ontrendel de handgreep uit de bovenste stand door aan de vergrendelpen te trekken. Duw de handgreep omlaag om te controlleren of de beschemkap goed beweegt. Controleer voordat u begint te zagen of de asvergrendeling de as Niet langer vergrendelt.

Stofzak (los verkrijgbaar) (zie afb. 29)

Door de stofzak te gebruiken, wert u schoner en kan het zaagsel makkelijker worden opgeruimd. Bevestig de stofzak op de stofafzugaansluitmond.

Wanneer de stofzak ongeveer halfvol is, haalt u de stofzak van het gereedschap af en trekt u de sluiting eraf. Gooi de inhoud in de stofzak weg en tik zacht gegen de stofzak zodat ook het stof dat gegen de binnenkant kleeft, en verdere afzuiging kan hinderen, eruit valt.

OPMERKING:

Als u een stofzuiger aansluit op uw gereedschap, kurz u nog schoner werken.

Werkstuk vastklemmen

WAARSCHUWING:

• Het is van het grootste belang het werkstuk alsijd goed vast te zetten met een geschikte bankschoef of kroon-profiellijaanslagen. Indien dit Niet gebeurt, kan dit resulteren in ernstige verwondingen en schade aan het gereedschap en/of werkstuk.
• Wanner u klaar bent met zagen, mag u de handgreep pas omhoog trekken nadat het zaagblad volledig tot stilstand is gekomen. Een draaiend zaagblad omhoog brengen kan resulteren in ernstige verwondingen en schade aan het werkstuk.
• Bij het zagen in een werkstuk dat langer is dan het onderstel van de zaag,要去 dit over de volle lenghte buiten het onderstel worden ondersteund op

dezelfde hoogte zodate het waterpas blijft. Door het werkstuk goed te ondersteunen, voorkomt men dat het zaagblad vastloopt en terugslag veroorzaakt met mogelijk ernstige verwondingen tot gevolg. Vertrouw Nietuitsluitend op de verticale bankschroef en/of de horizontale bankschroef om het werkstuk vast te klemmen. Dun materiaal kan doorhangen. Ondersteun het werkstuk over+zijn gehele lenghte om vastlopen van het zaagblad en maybe TE RUGSLAG te voorkomen. (zie afb. 30)

Geleider (SCHUIFGELEIDERS bovenaan en onderaan) afstellen (zie afb. 31)

WAARSCHUWING:

• Alvorens het gereedschap te bedieren, contrôleert u of de verschuibare geleider stevig is vastbezet.
• Controlleroor het verticaal-verstekzagen of geen enkel onderdeel, vooral het zaagblad, van de machine de geleiders bovenaan en onderaan raakt wanner de handgreep in elkere positie volledig omlaag en omhoog worden gebracht en de slede wordt verschoven. Als het gereedschap of het zaagblad de geleider raakt, kan dit terugslag of onverwachtte beweging van het materiaal veroorzaken met möglichnestige verwondingen tot gevolg. (zie afb. 32)

LET OP:

• Voor verticaal-verstkazgen, schuift u de versuschuifbare geleideraar links en zet u deze vast zoals aangegeven in de afbeelding. Als u dit Niet doet, zar hij het zaagblad of een onderdeel van het gereedschap raken, wat kan leiden tot ernstig letsel voor de gebruiker.

Dit gereedschap is uitgerust met een verschuifbare geleider die normala gesproken in de stand要去 aan die is aangegeven in de afbeelding.

Echter, bij het links verticaal-verstekzagen, schuift u de versuschuifbare geleideraar links, zoals aangegeven in de afbeelding, als de zaagkop hem raakt.

Vergeet na het verticaal-verstekzagen Niet de
verschuifbarea geleider terug te zetten in+zijn
oorspronkelijke stand en stevig vast te zetten met behulp
van de klemschroef.

Verticale bankschoef (zie afb. 33)

De verticale bankschoef kan aan de linkerkant of aan de rechterkant van de geleider worden aangebracht. Steek de stang van de bankschoef in het gat in de geleider en draai de schroef op de hinterkant van de geleider vast om de stang van de bankschoef vast te zetten.

Plaats de arm van de bankschoef overeenkomstig de dikte en vorm van het werkstuk, en zet de arm van de bankschoef vast door de schroef vast te draaien. Als de schroef waarmee de arm van de bankschoef worden vastgezet de geleider raakt, draait u de schroef in de tegenoverligende zijde van de arm. Controller of geen enkel deel van het gereedschap in aanraking komt met de bankschoef wanner de handgreep helemaal omlaag worden gebracht en de slede helemaal maar voren of的那一chteren worden getrokken of geduwd. Als enig deel van het gereedschap de bankschoef raakt, verandert u de positie van de bankschoef.

Duw het werkstuk glad gegen de geleider en de draaitafel. Positioneer het werkstuk op de gewenste zaagpositie en zet het stevig vast door de knop van de bankschroef vast te draaien.

WAARSCHUWING:

• Het werkstuk要去 bij jeder gebruik met behulp van de bankschoef stevig worden vastgeklemd op de draaiafel en tegen de geleider. Als het werkstuk Niet goed worden vastgezet tegen de geleider, kan hetijdens het zagen bewegen en zo het zaagblad beschadigen of materiaal wegslingeren met möglichk controleverlies en ernstige verwondingen tot bevolg.

Horizontale bankschoef (los verkrijgbaar) (zie afb. 34)

De horizontally bankschroef kan op twee plaatsen worden aangebracht, aan de linkerkant of aan de rechtskercant van de draaiafel Als u horizontal-verbekzaagt onder een hoek van 10^ of meer,plaatst u de horizontally bankschroef aan de tegenovergestelde kant van de richting waarin de draaiafel wordt gedraaid. (zie afb. 35) Door de moer van de bankschroefaar links te kantelen, wordt de bankschroef ontgrendeld en kan deze snel maar voren en achefteren worden getrokken. Om het werkstuk vast te klemmen, duwt u de knop van de bankschroefaar voren tot den drukplaat van de bankschroef gegen het werkstuk komt, en kantelt u de moer van de bankschroefaar rechts. Draai daarna de knop van de bankschroefaar rechts om het werkstuk vast te klemmen.

De maximumbreedte van het werkstuk dat door de horizontale bankschoef kan worden vastgeklemd is 215 mm.

WAARSCHUWING:

• Draai de bankschroefmoer.altijd rechtsom tot het werkstuk goed vastzit. Als het werkstuk Niet goed wordt vastgezet, kan hetijdens het zagen bewegen en zo het zaagblad beschadigen of materialaalwegslingeren met möglichk controleverlies en ernstige verwondingen tot gevolg.
  Bij het zagen van een dun werkstuk, zoals een plint, gegen de geleider, geleukt u.altijd de horizontale spansschroef.

Werkstuksteunen (zie afb. 36)

De werkstuksteunen können zowel aan de linkerkant als aan de rechterkant worden aangebracht om het werkstuk op handige wijze horizontaal te houden. Steek de stangen van de werkstuksteun helemaal in de gaten in de voeten van het gereedschap Zet de werkstuksteunen verrolgens stevig vast met de schroeven.

WAARSCHUWING:

• Ondersteun.altijd een lang werkstuk zodate het gezijk zit met de bovenkant van de draaiafel om precies te konnen zagen en gevaarlijk controverlies te Voorkommen. Door het werkstuk goed te ondersteunen, voorkomt men dat het zaagblad vastloopt en terugslagverooraakt met mogelijk ernstige verwondingen tot gevolg.

GEBRUIK

KENNISGEVING:

• Vergeet Niet vór gelebruik de handgreep te ontgrendelen uit de onderste stand door aan de vergrendelpen te trekken.
• Oefen geen große druk uit op de handgreepijdens het zagen. Een te hoge kracht kan leiden tot overbelasting van de motor en/of minder efficien zagen. Duw de handgreep met net voldoende kracht omlaag als nodig is om soepel te zagen zonder dat de snelheid van het zaagblad aanmerkelijk lager worden.
• Duw de handgreep voorzichtig omlaag om de zaagsnede te make. Als u de handgreep met kracht omlaag duwt of als laterale kracht worden uitgeoefend, zar het zaagblad trillen en een streep (brandplek) op het werkstuk achechterlaten, en zar de nauwkeurigheid van de zaagsnede eronder lijden.
• Duw bij het schuivend zagen de slede voorzichtig waar de geleider zonder te stoppen. Alsijdens het zagen het schuiven van de slede worden onderbroken, zal op het werkstuk een streep worden achtergelaten en zal de nauwkeurigheid van de zaagsnede eronder lijden.

WAARSCHUWING:

Zorg ervoor dat het zaagblad het werkstuk Niet raakt, enz., voordat u het gereedschap inschakelt. Het gereedschap inschaken terwijl het zaagblad het werkstuk raakt, kan terugslag veroorzaken met möglichnestige verwondingen tot gevolg.

1. Rechtzagen (zagen vankleine werkstukken) (zie afb.37)

Werkstukken tot 91 mm hoog en 70 mm breed können als volgt worden gezaagd. Duw de slede helemaalaar de geleider en draai de borgschroef rechtsom vast om de slede te vergrendelen.Zet het werkstuk goed vast met een geschikte bankschoef.Schakel het gereedschap in zonderDat het zaagbladietsraaktenwachttothet zaagblad op volle snelheiddraaitvoordatu het omlaag brengt.Brengervolgens de handgreep voorzichtighelemaalomlaag om het werkstuk te zagen.Nadat het zagen klaar is, schakelt u het gereedschapuien WACHTU TOTDAT HET ZAAGBLAD VOLLEDIGTOTSTILSTANDIS GEKOMEN voordatu het zaagblad omhoog brengt tot in de hoogste stand.

WAARSCHUWING:

• Draai de knop stevig recktsom zodate de draaitafel tijdens het zagen Niet kan bewegen. Een onvoldende aangedraide knop kan terugslag veroorzaken met möglichn ernstige verwondingen tot gevolg.

2. Schuivend (duwend) zagen (zagen van bredewerkstukken) (zie afb. 38)

Draai de borgmoer linksom los zodate slede vrij kan schuiven. Zet het werkstuk vast met een geschikte bankschoef. Trek de slede helemaal maar u toe. Schakel het gereedschap in zonder dat het zaagblad ieets raakt en wacht tot het zaagblad op volle snugheid draaii. Breng de handgreep olaaag en DUW DE SLEDE NAAR DE GELEIDER EN ZAAG DOOR HET WERKSTUK. Nadat het zagen klaar is, schakelt u het

gereedschapuit en WACHT U TOTDAT HET

ZAAGBLAD VOLLEDIG TOT STILLAND IS

GEKOMEN voordat u het zaagblad omhoog brengt tot

in de hoogste stand.

WAARSCHUWING:

• Om schuivend te zagen, trekt u eerst de slede maar u toe en duwt uervoalgens de handgreep helemaal omlaag waarna u de slede maar de geleider duwt. Begin nooit te zagen wanneer de slede Niet volledig maar u toe is getrokken. Bij schuivend zagen zonder dat de slede volledig maar u toe is getrokken, kan er overwacht terugslag optreten met möglichn ernstige verwondingen tot gevolg.
• Zaag nooit schuivend door de slede maar u toe te trekken. Door de sledeijdens het zagenaar u toe te trekken kan onverwacht terugslag optreden met möglichenk ernstige verwondingen tot gevolg.
• Zaag nooit schuivend met de handgreep vergrendeld in de laagste stand.
• Draai nooit de borgschroef los waarmee de slede is vergrendeld verwijl het zaagblad draait. Een loseste slede tijdens het zagen kan onverwacht terugslagveroorzaken met möglichnestige verwondingen tot gevolg.

3. Horizontaal-verstekzagen

Raadpleeg de beschrijving onder "De horizontalverstekhoek instellen".

4. Vertical-verstekzagen (zie afb. 39)

Draai de hendel los en kantel het zaagblad om de verticaal-verstkhoek in te stellen. (Raadpleeg de beschrijving onder "De verticaal-verstkhoek instellen".) Vergeet Niet de hendel weer stevig vast te draieren om de ingestelde verticaal-verstkhoek veilig te kennen gebruiken. Klem het werkstuk vast in een bankschroef. Zorg ervoor dat de slede helemaal maar u toe is getrokken. Schakel het gereedschap in zonder dat het zaagblad ieets raakt en wacht tot het zaagblad op volle snugheid draait. Breng de handgreep helemaal omlaag tot in de onderste stand verwijl u druk uitoefent parallel aan het zaagblad en DUW DE SLEDE HELEMAAL NAAR DE GELEIDER EN ZAAG DOOR Het WERKSTUK. Nadat het zagen klaar is, schakelt u het gereedschap uit en WACHET U TOTDAT HET ZAAGBLAD VOLLEDIG TOT STILLSTAND IS GEGOMEN voordat u het zaagblad omhoog brengt tot in de hoogste stand.

WAARSCHUWING:

• Controller nadat u het zaagblad hebt ingesteld voor verticaal-verstekzagen of slede en blad vrij hunnen bewegen over het hele zaagbereik alvorens aan de slag te gaan. Het onderbreken van de slede-of bladbewegingijdens het zagen kan terugslagveroorzaken met möglichk ernstige verwondingen tot gevolg.
• Hou de handen uit de buurt van het blad tijdens het verticaal-verstekzagen. De bladhoek kan verwarring wekken omtrent de effectieve zaagbaan en contact met het blad kan ernstige verwondingen verroorzaken.
• Het zaagblad mag pas omhoog worden gebracht wanneer het volledig stilstaat. Tijdens verticaalverstekzagen kan het afgezaagde werkstuk gegen het blad rusten. Als het zaagblad nog draaiit wanneer het

omhoog worden gebracht, kan het afgezaagde stuk worden weggeslingerd met möglichk ernstige verwondingen tot gezolg.

KENNISGEVING:

• Bij het omlaag brengen van het zaagblad, oefent u drukuit parallel aan het zaagblad. Als u haaks op dedraaifafel druk uitoefent of als de richting van de drukverandertijdens het zagen, zal de nauwkeurigheid vande zaagsnede eronder lijden.
• Voor het vertical-verbekzagen要去 de bovenste en onderste geleider eventuele worden afgesteld. Zie "Geleider afstellen".

5. Samengesteld verstkzagen

Samengesteld-verstekzagen is een bewerking waarbij vertaal-verstekzagen worden gecombineerd met horizontaal-verstekzagen in een werkstuk.

Samengesteld verstkzagen kan worden uitgevoerd met de hoeken aangegeven in de tabel.

Horizontaal-verstekhoek	Verticaal-verstekhoek
Links en rechts 0° t/m 45°	Links 0° t/m 45°

Als u samengesteld-verstkzagen wilt uitvoeren, raadpleegt u de beschrijvingen onder Rechtzagen", "Schuiwend zagen", Horizontaal-verstkzagen" en "Verticaal-verstkzagen".

6. Kroon-profielijsten en kwarthol-profielijsten zagen

Kroon-profielijsten en kwarthol-profielijsten konnen worden gezaag od een samengesteld-verestkzaag waar bij de sierljsten plat op de draaitafel liggen.

Er zijn twee veelvoorkomende typen kroon-profiellijsten en een veelvoorkomend type kwarthol-profiellijst: kroon-profiellijsten met een wandhoek van 52 / 38^ ,kroon-profiellijsten met een wandhoek van 45^ ,en kwarthol-profiellijsten met een wandhoek van 45^ .Zie afbeeldingen.(zie affb.40)

Er,zijn verbindingen van kroon-profielijsten en van kwarthol-profielijsten die passen in binnenhoeken van 90^ (zie 1) en 2) in afb. A), en om buitehoeken van 90^ (zie 3) en 4) in afb. A). (zie afb. 41 en 42)

Opmeten

Meet de lenghte van de wand en leg het werkstuk op de draaiafel om de kan die tegen de wand komt af te zagen op de gewenste lenghte. Zorg er altijd voor dat de lenghte van het afgezaagde werkstuk gemeten op dechterkant hetzelfde is als de lenghte van de wand.

Zaag de uiteinden onder de benodigde hoek af. Gebruik alkijd meerere profeworkstukken om de benodigde zaaghoek te controeren.

Bij het zagen van kroon-profiellijsten en kwartholprofiellijsten stelt u de verticala-vertsteckhoek en dehorizontal-verstekhoek in, zoals aangegeven in tabel (A), en legt u de sierlijst op het bovenoppervlak van dedraaitafel, zoals aangegeven in tabel (B).

Voor links vertical-verstekzagen
Tabel (A)

	Sierlij-geedeelte in afb. A.	Verticaal-verstekhoek		Horizontaal-verstekhoek
		Type 52/38°	Hoek 45°	Type 52/38°	Hoek 45°
Binnen-hoek	(1)	Links 33,9°	Links 30°	Rechts 31,6°	Rechts 35,3°
	(2)			Links 31,6°	Links 35,3°
Buiten-hoek	(3)
	(4)			Rechts 31,6°	Rechts 35,3°

Tabel (B)

	Sierlij-gedeleeite in afb. A	Kant van de sierlijst die tegen de geleider moet liggen	Afgewerkt werkstuk
Binnen-hoek	(1)	Kant die tegen het plafond komt moet tegen de geleider liggen.	Het afgewerkt werkstuk ligt aan de linkerkart van het zaagblad.
	(2)	Kant die tegen de wand komt moet tegen de geleider liggen.
Buiten-hoek	(3)		Het afgewerkt werkstuk ligt aan de rechterkart van het zaagblad.
	(4)	Kant die tegen het plafond komt moet tegen de geleider liggen.

Voorbeeld:

In het geval u een kroon-profielijst zaagt van het type 52 / 38^ voor gedeelte (1) in afbeelding A:

Kantel de zaag maar een verticaal-verstekhoek van 33.9^ LINKS.
- Draai de zaag maar een horizontaal-verstekhoek van 31.6^ RECHTS.
- Leg de kroon-profielijst met de achterkant (niet zichbare vlak) maar onderen gericht op de draaifapel en met de KANT DIE TEGEN HET PLAFOND KOMT gegen de geleider.
- Het afgewerkte werkstuk dat u gaat gebruiken ligt alsd LINKS van het zaagblad nadat het zagen klaar is.

7. Een aluminiumprofiel zagen (zie afb. 43 en 44)

Als u een aluminiumprofiel wilt vastklemmen in de bankschoef, maaktu gebruik van vulblokken of stukken afvalhout, zoals aangegeven in de afbeelding, om te voorkomen dat het aluminiumprofiel verrormt. Gebruik snijolie als smeermiddel bij het zagen van een aluminiumprofiel om te voorkomen dat aluminiumslijpsel zich op het zaagblad ophoot.

WAARSCHUWING:

• Probeer nooit dikke aluminiumprofielen of Ronde aluminiumpijpen te zagen. Dikke of Ronde aluminumprofielen zijn moeilijk vast te zetten en kunden tijdens het zagen loskomen met möglichn controleveries en ernstige verwondingen tot gezolg.

8. Houten bekleding

Het gekruik van houten bekleding draagt bij aan het splintervrij zagen van werkstukken. Bevestig de houten bekleding op de geleider met gekruikmaking van de gaten in de geleider. Zie de afbeeling voor de afmetingen van de aanbevolen houten bekleding. (zie aflb. 45)

A LET OP:

• Gebruik voor de houten bekledingrecht hout van gewelijkmatige dikte.

WAARSCHUWING:

• Bevestig de houten bekleding aan de geleider met behulp van schroeven. De schroeven要去en zo worden aangebracht dat de koppen verzonken zitten in de houten bekleding en de plaatsing van het gezaagde materiaal Niet hinderen. Bij een verkeerde plaatsing van het gezaagde materiaal kan dit onverwacht bewegenijdens het zagen met möglichkte controverlies en ernstige verwondingen tot gevolg.

KENNISGEVING:

• Als de houten bekleding op de geleider is bevestigd, mag u de draaiafel neteer draaien terwijl de handgreep omlaag staat. Hierdoor zullen het zaagblad en/of de houten bekleding worden beschadigd.

9. Groeven zagen (zie afb. 46)

U kunt als volgt een groef in een werkstuk zagen:
Stel de onderste stand van het zaagblad af met behulp van de stelschroef en de aanslagarm om de zaagdiepte van het zaagblad te begrenzen.

Raadpleeg de hiervoor beschreiben tekst onder "Aanslagarm".

Nadat de onderste stand van het zaagblad is afgesteld,ZAaigt u parallelle groeven in de breedte van het werkstuk met behulp van schuivend (duwend) zagen, zoals aangegeven in de afbeelding.Verwijder daarna het materiaalussen de groeven uit het werkstuk met behulp van een beitel.

WAARSCHUWING:

• Probeer dit type zaagsnede Niet te voeren met een breder zaagblad of een groefzaagblad. Het zagen van groeven met een breder blad of groefzaagblad kan onverwachte resultaten geben en terugslagverozaken met möglichn ernstige verwondingen totGeVolg.
• Vergeet Niet de aanslagarm terug te zetten in zijn oorspronkelijke stand wanneer ukaar bent met groeven zagen. Zagen met de aanslagarm in de verkeerde stand kan onverwachtete resultaten geben en terugslag verroorzaken met möglichk ernstige verwondingen tot bevolg.

LET OP:

• Vergeet zich de aanslagarm terug te zetten in zijn oorspronkelijke stand wanner u�kent bent met groeven zagen.

Het gereedschap dragen (zie afb. 47)

Zorg ervoor dat de stekker uit het stopcontact is getrokken. Zet het zaagblad vast op een verticaalverstekhoek van 0^ en de draaitafel op de maximale horizontal-vertstkhoek aan rechts. Vergrendel de glijstangen met de onderste glijstang en de slede volledig aan u toe getrokken en de bovenste glijstangen en de slede volledig aan de geleider geduwd (zie "Schuivergrendeling afstellen"). Breng de handgreep omlaag en vergrendel deze in de laagste stand door de vergrendelpen in te duwen.

Wind het netsnoer op rond de snoerhaken.

WAARSCHUWING:

• De vergrendelpen isuitsluitend bedoeld te worden gebruiktijdens het dragen en bewaren van het

gereedschap, en Niet tijdens het zagen. Het gebruik van de vergrendelpen tijdens het zagen kan het zaagblad onverwacht latent bewegen, wat terugslag kan veroorzaken met möglichnestige verwondingen tot gevolg.

Draag het gereedschap door het aan beiden zijkanten aan de voeten vast te houden, zoals aangevegen in de afbeesting. Als u de werkstuksteunen, stofzak, enz., verwijdert,kest u het gereedschap gemakkelijker dragen.

LET OP:

• Zet alti\die beweegbare delen vast voordat u het gereedschap draagt. Onderdelen die bewegen of versuschuivenijdens het dragen van het gereedschap, kunnen controleverlies of onbalans veroorzaken met maybek verwondingen tot gevolg.

ONDERHOUD

WAARSCHUWING:

• Zorg er alkijd voor dat het gereedschap isuitgeschakeld en de stekker uit het stopcontact isgetrokken,voordat u een inspectie of onderhouduitvoert. Als het gereedschap Niet wordtuitgeschakeld en de stekker Niet uitgetrokken, kan het gereedschap ongewild in werkig treden met möglichnestige verwondingen tot gevolg.
• Controller altijd dat het zaagblad scherp en schoon is voor een veilig gebruik en optimale prestaties. Zagen met een bot en/of vuil zaagblad kan terugslag en möglichk ernstige verwondingenveroorzaken.

KENNISGEVING:

• Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, verrormen of barsten.

De zaaghoek instellen

Dit gereedschap is in de fabriek zorgvuldig uitgelijnd en ingesteld, maar door groebehandeling kan de uittijning zichen veranderd. Als het zaagblad Niet goed is uitgelijnd, voert u de volgende afstellinguit:

1. Horizontaal-verstekhoek (zie afb. 48)

Duw de slede helemaal aan de geleider en draai de borgschoef vast om de slede te vergrendelen. Draai het handvat los waarmee de draaitafel is vastgezet. Draai de draaitafel zodate op aanwijspunt precies 0^ aangeeft op de horizontalverstekschaalverding.Draai cervolgens de draaitafel iets aan links en rechts om de draaitafel in de inkening voor de horizontal-verstekhoek van 0^ te laten vallen.(Ook als de aanwijspunt nu Niet precies op 0^ staat, laat u de draaitafel zo staan.) Draai met behulp van de dopsoleutel de zeskanstbauten los waarmee de geleider is bevestigd. (zie afb.49) Breng de handgreep omlaag en vergrendel deze in de laagste stand door de vergrendelpen in te duwen.Zet de zichkant van het zaagblad haaks op de voorzijde van de geleider met behulp van een geodriehoek, winkelhaak, enz. Draai cervolgens de zeskantbauten van de geleider op volgorde vast vanaf de rechterkant. (zie afb.50)

Controleer of de aanwijspunt 0^ aanwijst op de horizontala-verstkelschaalverding. Als de aanwijspunt Niet 0^ aanwijst, draait u de schroef los waarmee de aanwijspunt is vast gezet en verschuift u de aanwijspunt zodate ze nu wel 0^ aanwijst.

2. Vertical-verstekhoek

(1) 0^ vertical-verstekhoek (zie afb. 51)

Duw de slede helemaalaar de geleider en draai de borgschoeef vast om de slede te vergrendelen. Breng de handgreep omlaag en vergrendel deze in de laagste stand door de vergrendelpen in te duwen.Zet de hendel aan de achterkant van het gereedschap los.(zie afb.52)

Draai de zeskanbtbout aan de rechterkant van de arm twee of drie slagen linksom om het zaagblad maar rechts te kanteelen. (zie afb. 53)

Zet met behulp van een geodriehoek, winkelhaak, enz., de zijkant van het zaagblad nauwkeurig haaks op het bovenoppervlak van de draaiafel door de zeskantbout aan de rechterkant van de armrecht som te draaien. Zet de hendel goed vast. (zie afb. 54)

Controleer of de aanwijspunt op de arm 0^ aanwijst op de vertical-verestekschaalverding op de armhouser. Als hij Niet 0^ aanwijst, draait u de schroef los waarmee de aanwijspunt is vastgezet en zen u deze werk vast zodanig dat de aanwijspunt nu wel 0^ aanwijst op de verticalverstekschaalverding.

(2) 45^ vertical-vertekhoek (zie afb. 55)

Stel de verticaal-verstekhoek van 45^ alleen af nadat u eerst de verticaal-verstekhoek van 0^ hebt afgesteld. Om de verticaal-verstekhoek van 45^ waar links af te stellen, draait u de hendel los en kantelt u het zaagblad heelaal waar links. Controleer of de aanwijspunt op de arm 45^ aanwijst op de verticaal-verstekschaalverdeling op de armhouser. Als de aanwijspunt Niet precies op 45^ aanwijst, draait u de stelbout voor de verticaal-verstekhoek van 45^ aan de rechterkant van de armhouser totdat de aanwijspunt wel 45^ aanwijst. Om de verticaal-verstekhoek van 5^ maar rechts in te stellen, volgt udezelfde procedure als hierboven beschreiben.

De koolborstels verrangen (zie afb. 56)

Verwijder en controller de koolborstels regelmatig.

Vervang deze wanner ze tot 3 mm lenghte zijn afgesleten. Houd de koolorstels schoon en zorg ervoor dat ze vrij hunnen bewegen in de holders. Beide koolorstels dienen tegelijkertijd te worden verrangen. Gebruik alleen identieke koolorstels. (zie affb. 57)

Gebruik een schroevendraier om de koolborsteldoppen te verwijderen. Haal de versleten koolborstels eruit,plaats de neue erin, en zet de koolborsteldoppen goed vast

Na gebruik

Veeg na gebruik spaanders en zaagsel van het gereedschap af met een doek of iets dergelijks. Houd het zaagblad schoon volgens de instructies hiervoort beschreiben onder "Beschemkap". Smeer de schuivende delen met machineolie om roesten te voorkomen.

• Trek voordat u het gereedschap opbergt de slede helemaal maar u toe.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschapte handhaven, dienen alle reparations, onderhoud en afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-verbangingsonderdelen.

ACCESSORIES

WAARSCHUWING:

• Deze Makita-accessoires of -hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing worden beschreiben. Het gebruik van andere accessoires of hulpstukken kan ernstige verwondingen tot gevolg hebben.
• Gebruik de Makita-accessoires of -hulpstukkenuitsluitend voor de aangegevengebruiksdoelendeinden. Onoordeelkundig gebruik van accessoires of hulpstukken kan ernstige verwondingen tot gevolg hebben.

Mocht umeer informatie wollen hebben over deze accessoires,dan kunt ucontact opnemen met uw plaatselijke Makita-servicecentrum.

Stalen en hardmetalen zaagbladen

Verstekzaagblad en	Zaagblad voor soepel en nauwkeurig zagen in diverse materialen.
Combinatie	Zaagblad voor algemeen gebruik voor能力和 gewinn en soepel langszagen, afkorten en verstekzagen.
Afkorten	Zaagblad voor soepeler zagen dwars op de houtnerf. Zaagt schoon dwars op de houtnerf.
Glad afkorten	Voor zaagsneden dwars op de houtnerf die nicht meer geschuurd hoeven te worden.
Verstekzaagblad en van non- ferrometalen	Zaagblad voor verstekzagen in aluminium, koper, messing, buizen en andere non-ferrometalen.

• Bankschoef compleet (horizontal bankschoef)
• Verticale bankschroef
• Dopsleutel met aan het andere uiteinde een inbussleutel
  Werkstuksteun
  Stofzak
  Kniestuk
• Geodriehoek

Geluid

ENG905-1

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN61029:

Geluidsdruk (L_pA) : 97 dB (A)

Geluidsvermogen (L_WA) : 103 dB (A)

Onzekerheid (K): 3 dB (A)

Draag gehoorbescherming.

Trillingen

ENG900-1

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN61029:

Trillingsemissie (a_h) .. 2,5m / s^2 of minder

Onzekerheid (K): 1,5 m/s²

ENG901-1

• De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebrukt om dit gereedschap te vergelijkden met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden gezrukt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING:

• De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschellen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gebruikt.
  Zorg ervoor dat veiligeheidsmaatregelen worden getroffen ter beschemming van de operator die zich gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

Alleen voor Europese landen

ENG015-2

Geluid en trillingen

De typische, A-gewogen geluidsniveauaus,zijn

geluidsdrukniveau: 97 dB (A)

geluidsvermogenniveau: 103 dB (A)

Onnauwkeurigheid: 3 dB (A)

Draag gehoorbescherming.

De karakteristieke gewogen effectieve

versnellingswaarde is nicht hoger dan 2,5m / s^2

Onzekerheid (K): 1,5 m/s²

Deze waarden zijn verkreten volgens EN61029.

Alleen voor Europese landen

ENH003-12

EU-verklaring van conformiteit

Wij, Makita Corporation, als de verantwoordelijkke fabrikant, verklaren dat de volgende Makitamachinery(s):

Aanduiding van de machine:

Schuifbare samengesteld-verstkzaag

Modelnr./Type: LS1017 en LS1017L

Voldoen aan de volgende Europese richtlijnen:

2006/42/EC

En zich gefabriciceerd in overeenstemming met de

volgende normen of genormaliseerde documenten:

EN61029

De technische documentation wird bewaard door once erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.,
