MANUALE UTENTE VN-750 OLYMPUS

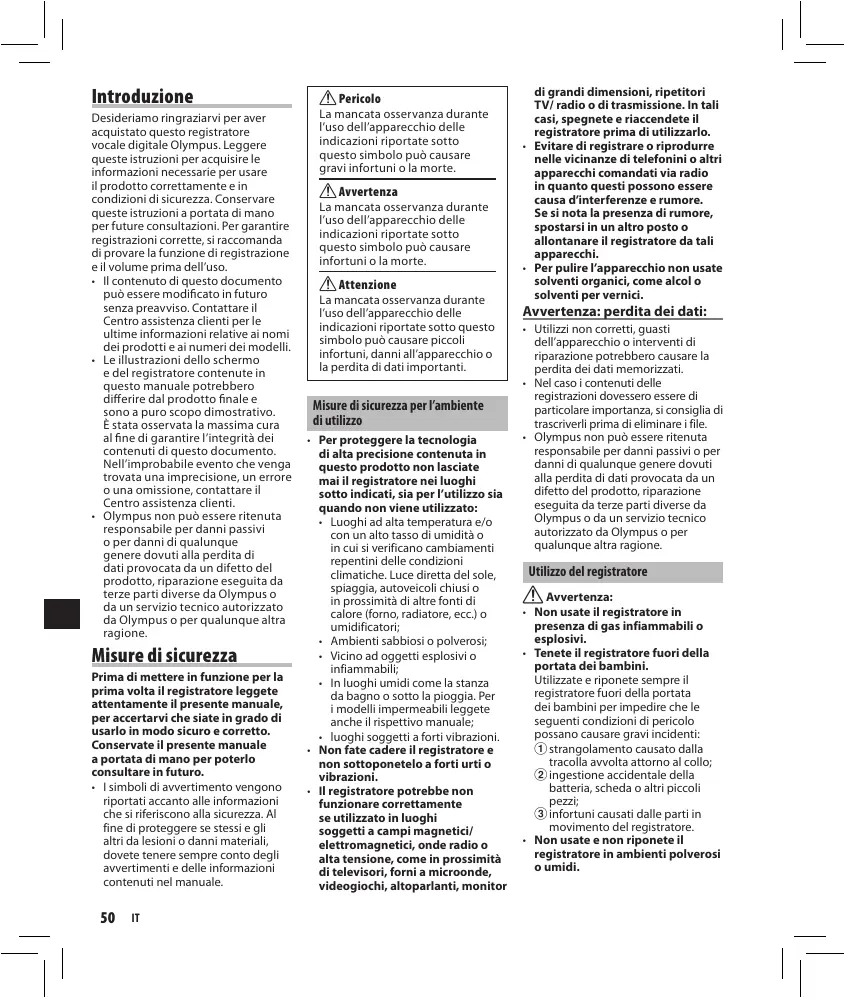

Introduzione f Pericolo Desideriamo ringraziarvi per aver acquistato questo registratore vocale digitale Olympus. Leggere queste istruzioni per acquisire le informazioni necessarie per usare il prodotto correttamente e in condizioni di sicurezza. Conservare queste istruzioni a portata di mano per future consultazioni. Per garantire registrazioni corrette, si raccomanda di provare la funzione di registrazione e il volume prima dell’uso.

• Il contenuto di questo documento può essere modificato in futuro senza preavviso. Contattare il Centro assistenza clienti per le ultime informazioni relative ai nomi dei prodotti e ai numeri dei modelli.
• Le illustrazioni dello schermo e del registratore contenute in questo manuale potrebbero differire dal prodotto finale e sono a puro scopo dimostrativo. È stata osservata la massima cura al fine di garantire l’integrità dei contenuti di questo documento. Nell’improbabile evento che venga trovata una imprecisione, un errore o una omissione, contattare il Centro assistenza clienti.
• Olympus non può essere ritenuta responsabile per danni passivi o per danni di qualunque genere dovuti alla perdita di dati provocata da un difetto del prodotto, riparazione eseguita da terze parti diverse da Olympus o da un servizio tecnico autorizzato da Olympus o per qualunque altra ragione. La mancata osservanza durante l’uso dell’apparecchio delle indicazioni riportate sotto questo simbolo può causare gravi infortuni o la morte. Misure di sicurezza Prima di mettere in funzione per la prima volta il registratore leggete attentamente il presente manuale, per accertarvi che siate in grado di usarlo in modo sicuro e corretto. Conservate il presente manuale a portata di mano per poterlo consultare in futuro.
• I simboli di avvertimento vengono riportati accanto alle informazioni che si riferiscono alla sicurezza. Al fine di proteggere se stessi e gli altri da lesioni o danni materiali, dovete tenere sempre conto degli avvertimenti e delle informazioni contenuti nel manuale.

f Avvertenza La mancata osservanza durante l’uso dell’apparecchio delle indicazioni riportate sotto questo simbolo può causare infortuni o la morte. f Attenzione La mancata osservanza durante l’uso dell’apparecchio delle indicazioni riportate sotto questo simbolo può causare piccoli infortuni, danni all’apparecchio o la perdita di dati importanti. Misure di sicurezza per l’ambiente di utilizzo

• Per proteggere la tecnologia di alta precisione contenuta in questo prodotto non lasciate mai il registratore nei luoghi sotto indicati, sia per l’utilizzo sia quando non viene utilizzato:
• Luoghi ad alta temperatura e/o con un alto tasso di umidità o in cui si verificano cambiamenti repentini delle condizioni climatiche. Luce diretta del sole, spiaggia, autoveicoli chiusi o in prossimità di altre fonti di calore (forno, radiatore, ecc.) o umidificatori;
• Ambienti sabbiosi o polverosi;
• Vicino ad oggetti esplosivi o infiammabili;
• In luoghi umidi come la stanza da bagno o sotto la pioggia. Per i modelli impermeabili leggete anche il rispettivo manuale;
• luoghi soggetti a forti vibrazioni.
• Non fate cadere il registratore e non sottoponetelo a forti urti o vibrazioni.
• Il registratore potrebbe non funzionare correttamente se utilizzato in luoghi soggetti a campi magnetici/ elettromagnetici, onde radio o alta tensione, come in prossimità di televisori, forni a microonde, videogiochi, altoparlanti, monitor di grandi dimensioni, ripetitori TV/ radio o di trasmissione. In tali casi, spegnete e riaccendete il registratore prima di utilizzarlo.
• Evitare di registrare o riprodurre nelle vicinanze di telefonini o altri apparecchi comandati via radio in quanto questi possono essere causa d’interferenze e rumore. Se si nota la presenza di rumore, spostarsi in un altro posto o allontanare il registratore da tali apparecchi.
• Per pulire l’apparecchio non usate solventi organici, come alcol o solventi per vernici. Avvertenza: perdita dei dati:
• Utilizzi non corretti, guasti dell’apparecchio o interventi di riparazione potrebbero causare la perdita dei dati memorizzati.
• Nel caso i contenuti delle registrazioni dovessero essere di particolare importanza, si consiglia di trascriverli prima di eliminare i file.
• Olympus non può essere ritenuta responsabile per danni passivi o per danni di qualunque genere dovuti alla perdita di dati provocata da un difetto del prodotto, riparazione eseguita da terze parti diverse da Olympus o da un servizio tecnico autorizzato da Olympus o per qualunque altra ragione. Utilizzo del registratore f Avvertenza:
• Non usate il registratore in presenza di gas infiammabili o esplosivi.
• Tenete il registratore fuori della portata dei bambini. Utilizzate e riponete sempre il registratore fuori della portata dei bambini per impedire che le seguenti condizioni di pericolo possano causare gravi incidenti: 1 strangolamento causato dalla tracolla avvolta attorno al collo; 2 ingestione accidentale della batteria, scheda o altri piccoli pezzi; 3 infortuni causati dalle parti in movimento del registratore.
• Non usate e non riponete il registratore in ambienti polverosi o umidi.

• Non smontate, non riparate e non modificate in alcun modo l’apparecchio voi stessi.
• Non usate l’apparecchio quando guidate un veicolo (come bicicletta, motocicletta o autoveicolo). f Attenzione:
• Spegnete immediatamente il registratore se notate fumo, odori o rumori insoliti. Non togliete mai le batterie a mani nude per evitare scottature o incendi.
• Fate attenzione alla tracolla. Fate attenzione quando portate il registratore appeso alla tracolla, perché potrebbe facilmente impigliarsi negli oggetti e causare gravi danni.
• Maneggiate il registratore con cura per evitare scottature.
• Quando il registratore contiene parti metalliche, il surriscaldamento può causare scottature. Fate attenzione a quanto segue:
• Se utilizzato a lungo, il registratore si surriscalda. Il contatto con il registratore in queste condizioni può causare scottature.
• In luoghi con temperature molto basse, la temperatura del corpo del registratore può essere inferiore alla temperatura ambiente. Per maneggiare il registratore si consiglia l’uso dei guanti. Misure di sicurezza per le batterie Seguite queste importanti istruzioni per evitare che le batterie perdano liquido, si surriscaldino, si incendino, esplodano o causino scosse elettriche o scottature. f Pericolo:
• Le batterie non devono mai essere esposte alle fiamme, riscaldate, messe in corto circuito o smontate.
• Non scaldate né bruciate le batterie.
• Quando riponete o trasportate le batterie, evitate il contatto con oggetti metallici come collane, spille, fermagli, ecc.

• Non lasciate le batterie in luoghi esposti alla luce del sole diretta o ad alte temperature, in auto sotto il sole cocente o vicino ad una fonte di calore, ecc.
• Seguite attentamente tutte le istruzioni d’uso delle batterie per evitare la perdita di liquido o danni ai terminali. Non tentate di smontare le batterie o di modificarle in qualsiasi modo, di saldarle, ecc.
• Nel caso in cui il liquido di una batteria entrasse in contatto con gli occhi, lavateli subito con acqua fredda corrente e rivolgetevi immediatamente ad un medico. f Avvertenza:
• Tenete le batterie in luogo asciutto.
• Non usate batterie che presentano crepe o rotture.
• Non sottoponete le batterie a forti urti o a vibrazioni continue.
• Se le batterie perdono, si scoloriscono, si deformano o comunque si alterano durante il funzionamento, spegnete il registratore.
• Se il liquido della batteria entra in contatto con la pelle o con gli indumenti, togliete gli indumenti e lavate la parte contaminata immediatamente con acqua corrente fredda. Se il liquido brucia la pelle, rivolgetevi immediatamente al medico.
• Tenete sempre le batterie fuori dalla portata dei bambini.
• Se usando l’apparecchio notate qualcosa di insolito, come strani rumori, fumo, calore o odore di bruciato: 1 estraete subito le batterie, facendo attenzione a non scottarvi e; 2 contattate il vostro negoziante o la sede locale di Olympus per richiedere assistenza. f Attenzione:
• Smaltite le batterie nel rispetto dell’ambiente. Quando smaltite le batterie scariche, ricordatevi di coprire i poli e rispettate sempre le normative locali. Operazioni preliminari Rimuovere la protezione del display. Inserimento delle batterie

Occhielli per il cinturino (Cinturino non in dotazione.) Quando sul display appare l’indicazione [ ] sostituite le batterie quanto prima possibile. Quando le batterie sono totalmente esaurite, sul display viene visualizzata l’indicazione, [ ], [LO] e [bATT] e il registratore si spegne.

• Estraete le batterie se pensate di non utilizzare il registratore per un lungo periodo di tempo.

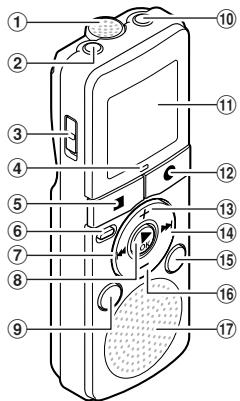

Identificazione delle parti Accensione del registratore

Far scorrere l’interruttore POWER in posizione [ON].

OFF 1 Premere il tasto + o − per cambiare le impostazioni. 2 Premere il tasto `OK o 9 per eseguire l’impostazione.

• Ripetere i passi 1 e 2 per impostare “minuto”, “anno”, “mese” e “giorno”. Dopo aver impostato “giorno”, l’orologio del registratore inizierà a funzionare.
• È possibile selezionare la visualizzazione dell’ora in base 12 ore o 24 ore e per farlo bisogna premere il tasto DISPLAY durante la regolazione delle ore e dei minuti. Esempio: 10:38 P.M

Spegnimento del registratore:

Microfono integrato Presa MIC (Microfono) Interruttore POWER Indicatore luminoso di registrazione (LED) Tasto STOP (4) Tasto ERASE Tasto 0 Tasto `OK Tasto MODE Presa EAR (Auricolare) Display (Pannello LCD) Tasto REC (s) (Registrazione) Tasto + Tasto 9 Tasto DISPLAY Tasto – Altoparlante incorporato Quando il registratore si trova in modalità di arresto, far scorrere l’interruttore POWER in posizione [OFF/HOLD]. Modalità di risparmio energetico: Se il registratore rimane acceso ed inutilizzato per 5 o più minuti, il display si spegne e il registratore entra in modalità di risparmio energetico. Per uscire dalla modalità di risparmio energetico premere un tasto qualsiasi. HOLD (Blocco): Spostando l’interruttore POWER in posizione [OFF/HOLD] si disattiva il funzionamento dei tasti mantenendo attiva la modalità di funzionamento attuale. Impostazione di ora e data L’impostazione della data e dell’ora permette la memorizzazione automatica di tali informazioni in ogni registrazione, semplificando così la successiva gestione dei file. " Al primo inserimento delle batterie ed ogni volta che vengono sostituite, l’indicazione “ora” lampeggia. Mentre lampeggia “ora” eseguire l’impostazione dal passo 1.

• È possibile selezionare l’ordine di “mese”, “giorno” e “anno” premendo il tasto DISPLAY durante la fase d’impostazione. Esempio: Marzo 24, 2011 3 Premere il tasto 9 o 0 per impostare i suoni di sistema.
• Con un avviso sonoro (bip), l’apparecchio conferma l’esecuzione di un’operazione o avverte che sta avvenendo un errore. [ON]: Abilita la funzione avviso sonoro. [OFF]: Disabilita questa funzione. 4 Premere il tasto `OK per confermare l’impostazione scelta.

• Per modificare l’impostazione di ora e data o dei suoni di sistema, rimuovere le batterie e ripetere i passi da 1 a 4 descritti in precedenza. Registrazione 1 Premere il tasto MODE per selezionare la modalità di registrazione desiderata. [SP]: Registrazione standard. [LP]: Registrazione prolungata.
• Per registrare una riunione o una lezione in modo chiaro, selezionare [SP]. 2 Premere il tasto REC (s) per avviare la registrazione.

1 Modalità di registrazione 2 Numero del file 3 Tempo di registrazione trascorso

• L’indicatore luminoso di registrazione si accenderà.
• Orientare il microfono nella direzione della sorgente da registrare. 3 Premere il tasto STOP (4) per arrestare la registrazione.
• L’audio appena registrato verrà memorizzato come ultimo file. Pausa: Quando il registratore si trova in modalità di registrazione e viene premuto il tasto REC (s), la registrazione entra in pausa. Se il tasto REC (s) viene premuto di nuovo, la registrazione riprende.

• Per essere sicuri di registrare dall’inizio, iniziare la registrazione solo dopo l’accensione del display e dell’indicatore di registrazione.

• Se i file contenuti all'interno del registratore sono 200 o la memoria è piena, non saranno possibili ulteriori registrazioni e verrà visualizzato [FULL]. Cancellare eventuali file non necessari prima di registrare.
• Quando il tempo di registrazione rimanente è inferiore ai 60 secondi, la spia rossa di registrazione inizia a lampeggiare. Quando il tempo di registrazione rimanente è inferiore ai 30 o ai 10 secondi, la spia lampeggia con una frequenza maggiore. Ascolto tramite cuffie: È possibile ascoltare le registrazioni collegando una cuffia alla presa EAR del registratore. Registrazione da microfono esterno o da altri dispositivi: È possibile collegare un microfono esterno o altri dispositivi per effettuare la registrazione. È possibile utilizzare microfoni con alimentazione plug-in.

• Non connettere e sconnettere dispositivi nella presa del registratore durante la registrazione.
• Quando un microfono esterno è collegato alla presa MIC del registratore, il microfono incorporato non sarà operativo. Riproduzione

• Per evitare fastidi all’udito, inserire gli auricolari dopo aver abbassato il livello del volume. Quando si ascolta tramite auricolari, non alzare eccessivamente il livello del volume. Potrebbe causare un danno alle orecchie e riduzione della capacità uditiva. Avanzamento e riavvolgimento: 1 Premere il tasto 9 o 0 per selezionare il file. 2 Premere il tasto `OK per avviare la riproduzione. Quando il registratore è in modalità di riproduzione, premere e tenere premuto il tasto 9 o 0.
• Rilasciando il tasto il registratore riprende la riproduzione normale. Ricerca dell’inizio del file:

1 Numero del file 2 Tempo di riproduzione trascorso 3 Premere il tasto + o − per regolare un volume di ascolto adeguato.

• Il volume può essere regolato tra [00] e [30]. 4 Premere il tasto STOP (4) in qualsiasi punto per arrestare la riproduzione. Quando il registratore è in modalità di arresto, premere il tasto 9.
• Il registratore salta all’inizio del file successivo. Quando il registratore è in modalità di riproduzione, premere il tasto

• Il registratore salta all’inizio del file in ascolto. Quando il registratore è in modalità di arresto, premere il tasto 0.
• Il registratore salta all’inizio del file precedente. Se il registratore è stato arrestato nel mezzo di un file, salta all’inizio di quel file. Quando il registratore è in modalità di riproduzione, premere due volte il tasto 0.
• Il registratore salta all’inizio del file precedente.

Modifica della velocità di riproduzione 1 Premere il tasto `OK per avviare la riproduzione. 2 Premere il tasto `OK di nuovo per accedere al display di regolazione della velocità di riproduzione. 3 Premere il tasto + o − per regolare la velocità di riproduzione. [1.0 PLAy]: Riproduzione a velocità normale. [0.5 PLAy] – [0.9 PLAy]: La velocità di riproduzione diminuisce. [1.1 PLAy] – [2.0 PLAy]: La velocità di riproduzione aumenta. 4 Premere il tasto `OK per confermare l’impostazione scelta.

• Se non viene selezionata alcuna azione per 3 secondi, l’impostazione sarà applicata e il registratore tornerà alla schermata iniziale.

• Anche se la riproduzione viene arrestata, la modifica alla velocità di riproduzione verrà mantenuta. La successiva riproduzione avverrà alla stessa velocità. Cancellazione 1 Selezionare il file da cancellare. 2 Quando il registratore è in modalità di arresto, premere il tasto ERASE.
• Il numero di file e [NO] lampeggeranno sul display. 3 Premere il tasto 0 per selezionare [yES]. Cancellazione di tutti i file: 1 Quando il registratore è in modalità di arresto, premere il tasto ERASE. 2 Premere di nuovo il tasto ERASE. Informazioni sul display LCD Con il registratore in modalità di arresto, tenendo premuto il tasto STOP (4) sul display compaiono nell’ordine le seguenti informazioni:

• [ALL] e [NO] lampeggeranno sul display. 3 Premere il tasto 0 per selezionare [yES]. 4 Premere il tasto `OK.
• La cancellazione inizia e [ERASE] lampeggia sul display.

• Se non viene selezionata alcuna azione entro 8 secondi, il registratore torna alla modalità di arresto.
• Possono essere necessari più di 10 secondi per completare l’operazione. Non rimuovere le batterie durante questa operazione, in quanto i dati potrebbero danneggiarsi. Inoltre verificare con attenzione il livello restante della batteria per essere certi che la batteria non si esaurisca durante l’elaborazione. 1 Data attuale 2 Ora attuale 3 Tempo di registrazione rimanente Durante la registrazione, la pressione del tasto DISPLAY modifica i dati visualizzati nel seguente ordine:

1 Tempo di registrazione trascorso 2 Tempo di registrazione rimanente Con il registratore in modalità di arresto o durante la riproduzione, la pressione del tasto DISPLAY modifica i dati visualizzati nel seguente ordine:

4 Premere il tasto `OK.

• La cancellazione inizia e [ERASE] lampeggia sul display. 1 Tempo trascorso 2 Tempo rimanente 3 Data di registrazione 4 Ora di registrazione

Risoluzione dei problemi D1: Impossibile accendere l’apparecchio. R1: • Le batterie potrebbero essere scariche.

• Le batterie potrebbero essere inserite in modo errato. Controllare i simboli = e - prima di inserire le nuove batterie.
• Le estremità delle batterie sono sporche? Se lo sono, pulirle con un panno asciutto. D2: Dopo aver premuto un tasto non succede niente. R2: • L’interruttore POWER può essere nella posizione [OFF/HOLD]. Far scorrere l’interruttore POWER in posizione [ON]. D3: L’altoparlante non emette nessun suono o un suono debole durante la riproduzione. R3: Gli auricolari potrebbero essere inseriti nel registratore. Il volume potrebbe essere impostato al minimo. D4: Non è possibile registrare. R4: Premendo il tasto REC (s):
• Controllare se il display visualizza [FULL]. Cancellare eventuali file non necessari prima di procedere con la registrazione. Si possono registrare un massimo di 200 file. D5: La velocità di riproduzione è troppo rapida (lenta). R5: Il registratore potrebbe essere impostato su velocità di riproduzione rapida (lenta). Impostare la velocità di riproduzione [1.0 PLAy]. Dati tecnici Supporto di memorizzazione: Memoria integrata (1 GB) Livello di entrata: — 70 dBv Output massimo dell’auricolare: 3 mW (al carico di 8 Ω) Altoparlante: Altoparlante incorporato dinamico ø 28 mm Presa MIC: ø 3,5 impedenza 2 kΩ Presa EAR: ø 3,5 impedenza 8 Ω o superiore Output massimo in esercizio 190 mW (altoparlante 8 Ω) Risposta in frequenza: Modalità SP: da 300 Hz a 4,7 kHz Modalità LP: da 300 Hz a 2,9 kHz Guida ai tempi di registrazione: Modalità SP: circa 100 ore Modalità LP: circa 573 ore Alimentazione: Due batterie AAA (LR03) Guida alla durata delle batterie: in modalità di registrazione (Microfono incorporato) Modalità SP: circa 86 ore Modalità LP: circa 57 ore in modalità di riproduzione (Altoparlante incorporato) Modalità SP: circa 21 ore Modalità LP: circa 21 ore (Cuffia) Modalità SP: circa 53 ore Modalità LP: circa 57 ore Dimensioni esterne: 104 (L) mm x 37 (A) mm x 19,1 (P) mm (escluse le sporgenze) Peso: 66 g (batterie alcaline comprese) Temperatura di esercizio: 0°C - 42°C Il marchio “CE” indica che il prodotto è conforme ai requisiti europei sulla sicurezza, sull’ambiente e sulla salute e protezione del consumatore. Questo simbolo [cassonetto con ruote, barrato, WEEE Allegato IV] indica la raccolta differenziata di apparecchiature elettriche ed elettroniche nei paesi dell’UE. Non gettate l’apparecchio nei rifiuti domestici. Usate i sistemi di raccolta rifiuti disponibili nel vostro paese. Prodotto applicabile: VN-750 Questo simbolo [cassonetto con ruote, barrato, Direttiva 2006/66/ EC Allegato II] indica la raccolta differenziata di batterie usate nei paesi dell’UE. Non gettate le batterie nei rifiuti domestici. Usate i sistemi di raccolta rifiuti disponibili nel vostro paese.

• In caso di molte registrazioni brevi, il tempo di registrazione disponibile potrebbe risultare inferiore.
• La durata delle batterie è misurata da Olympus. Varia notevolmente in funzione del tipo di batterie impiegato e in funzione delle condizioni di utilizzo.
• I contenuti registrati sono solo per uso personale. È proibito registrare materiale con copyright senza permesso del proprietario del copyright in osservanza alle leggi vigenti.
• Le caratteristiche tecniche e il design sono soggetti a modifica senza obbligo di preavviso. Accessori (opzionali) s Microfono zoom compatto (direzionale monofonico) : ME32 s Microfono direzionale monofonico ad elevata sensibilità con cancellazione del rumore: ME52W s Microfono omni-direzionale con attacco a clip: ME15 s Microfono per registrazioni telefoniche: TP7 s Cavo di collegamento: KA333
