NÁVOD K OBSLUZE VN-750 OLYMPUS

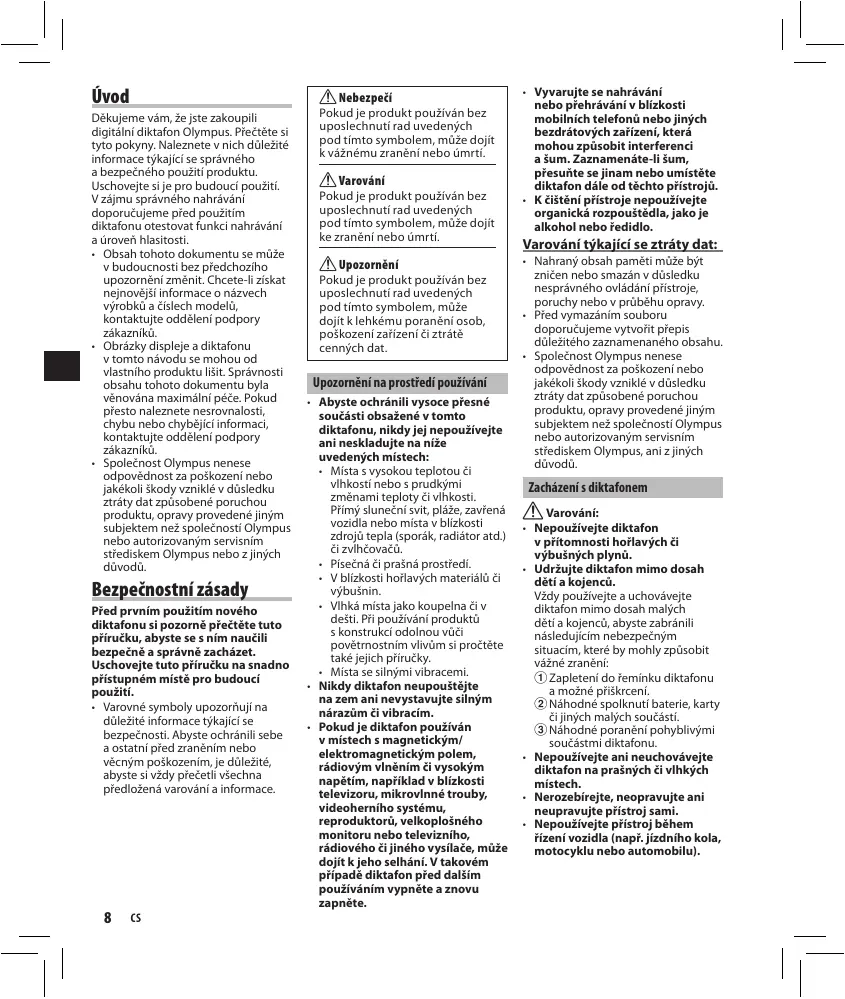

Úvod f Nebezpečí Děkujeme vám, že jste zakoupili digitální diktafon Olympus. Přečtěte si tyto pokyny. Naleznete v nich důležité informace týkající se správného a bezpečného použití produktu. Uschovejte si je pro budoucí použití. V zájmu správného nahrávání doporučujeme před použitím diktafonu otestovat funkci nahrávání a úroveň hlasitosti.

• Obsah tohoto dokumentu se může v budoucnosti bez předchozího upozornění změnit. Chcete-li získat nejnovější informace o názvech výrobků a číslech modelů, kontaktujte oddělení podpory zákazníků.
• Obrázky displeje a diktafonu v tomto návodu se mohou od vlastního produktu lišit. Správnosti obsahu tohoto dokumentu byla věnována maximální péče. Pokud přesto naleznete nesrovnalosti, chybu nebo chybějící informaci, kontaktujte oddělení podpory zákazníků.
• Společnost Olympus nenese odpovědnost za poškození nebo jakékoli škody vzniklé v důsledku ztráty dat způsobené poruchou produktu, opravy provedené jiným subjektem než společností Olympus nebo autorizovaným servisním střediskem Olympus nebo z jiných důvodů. Bezpečnostní zásady Před prvním použitím nového diktafonu si pozorně přečtěte tuto příručku, abyste se s ním naučili bezpečně a správně zacházet. Uschovejte tuto příručku na snadno přístupném místě pro budoucí použití.
• Varovné symboly upozorňují na důležité informace týkající se bezpečnosti. Abyste ochránili sebe a ostatní před zraněním nebo věcným poškozením, je důležité, abyste si vždy přečetli všechna předložená varování a informace.

Pokud je produkt používán bez uposlechnutí rad uvedených pod tímto symbolem, může dojít k vážnému zranění nebo úmrtí. f Varování Pokud je produkt používán bez uposlechnutí rad uvedených pod tímto symbolem, může dojít ke zranění nebo úmrtí. f Upozornění Pokud je produkt používán bez uposlechnutí rad uvedených pod tímto symbolem, může dojít k lehkému poranění osob, poškození zařízení či ztrátě cenných dat. Upozornění na prostředí používání

• Abyste ochránili vysoce přesné součásti obsažené v tomto diktafonu, nikdy jej nepoužívejte ani neskladujte na níže uvedených místech:
• Místa s vysokou teplotou či vlhkostí nebo s prudkými změnami teploty či vlhkosti. Přímý sluneční svit, pláže, zavřená vozidla nebo místa v blízkosti zdrojů tepla (sporák, radiátor atd.) či zvlhčovačů.
• Písečná či prašná prostředí.
• V blízkosti hořlavých materiálů či výbušnin.
• Vlhká místa jako koupelna či v dešti. Při používání produktů s konstrukcí odolnou vůči povětrnostním vlivům si pročtěte také jejich příručky.
• Místa se silnými vibracemi.
• Nikdy diktafon neupouštějte na zem ani nevystavujte silným nárazům či vibracím.
• Pokud je diktafon používán v místech s magnetickým/ elektromagnetickým polem, rádiovým vlněním či vysokým napětím, například v blízkosti televizoru, mikrovlnné trouby, videoherního systému, reproduktorů, velkoplošného monitoru nebo televizního, rádiového či jiného vysílače, může dojít k jeho selhání. V takovém případě diktafon před dalším používáním vypněte a znovu zapněte.

• Vyvarujte se nahrávání nebo přehrávání v blízkosti mobilních telefonů nebo jiných bezdrátových zařízení, která mohou způsobit interferenci a šum. Zaznamenáte-li šum, přesuňte se jinam nebo umístěte diktafon dále od těchto přístrojů.
• K čištění přístroje nepoužívejte organická rozpouštědla, jako je alkohol nebo ředidlo. Varování týkající se ztráty dat:
• Nahraný obsah paměti může být zničen nebo smazán v důsledku nesprávného ovládání přístroje, poruchy nebo v průběhu opravy.
• Před vymazáním souboru doporučujeme vytvořit přepis důležitého zaznamenaného obsahu.
• Společnost Olympus nenese odpovědnost za poškození nebo jakékoli škody vzniklé v důsledku ztráty dat způsobené poruchou produktu, opravy provedené jiným subjektem než společností Olympus nebo autorizovaným servisním střediskem Olympus, ani z jiných důvodů. Zacházení s diktafonem f Varování:
• Nepoužívejte diktafon v přítomnosti hořlavých či výbušných plynů.
• Udržujte diktafon mimo dosah dětí a kojenců. Vždy používejte a uchovávejte diktafon mimo dosah malých dětí a kojenců, abyste zabránili následujícím nebezpečným situacím, které by mohly způsobit vážné zranění: 1 Zapletení do řemínku diktafonu a možné přiškrcení. 2 Náhodné spolknutí baterie, karty či jiných malých součástí. 3 Náhodné poranění pohyblivými součástmi diktafonu.
• Nepoužívejte ani neuchovávejte diktafon na prašných či vlhkých místech.
• Nerozebírejte, neopravujte ani neupravujte přístroj sami.
• Nepoužívejte přístroj během řízení vozidla (např. jízdního kola, motocyklu nebo automobilu). f Upozornění:
• Ihned přestaňte diktafon používat v případě, že začne vydávat neobvyklé zvuky, zápach nebo kouř. Nikdy nevyjímejte baterie holýma rukama, mohlo by dojít k požáru nebo popálení vašich rukou.
• Buďte opatrní při zacházení s řemínkem. Při přenášení diktafonu dávejte pozor na řemínek. Snadno se může zachytit o okolní předměty a způsobit vážnou škodu.
• Zacházejte s diktafonem opatrně, abyste si nezpůsobili nízkoteplotní popáleniny.
• Pokud diktafon obsahuje kovové části, přehřátí může způsobit nízkoteplotní popáleniny. Dbejte na následující upozornění:
• Při delším používání dojde k zahřátí diktafonu. Pokud budete v tomto stavu diktafon držet, můžete si způsobit nízkoteplotní popáleninu.
• V prostředích s extrémně nízkými teplotami může být teplota diktafonu nižší než teplota okolí. Pokud je to možné, používejte při manipulaci s diktafonem při nízkých teplotách rukavice. Zásady manipulace s bateriemi Abyste zabránili vytečení, přehřátí, vznícení či explozi baterií nebo elektrickému šoku či popálení, řiďte se těmito důležitými pokyny. f Nebezpečí:
• Nevystavujte nikdy baterie ohni nebo horku, nezkratujte je ani nerozebírejte.
• Baterie nikdy nezahřívejte ani nespalujte.
• Při přenášení a uchovávání baterií dbejte na to, aby nepřišly do kontaktu s kovovými předměty, jako jsou šperky, špendlíky, sponky atd.
• Nikdy neukládejte baterie na místa, kde budou vystaveny přímému slunečnímu záření nebo vysokým teplotám v rozpáleném autě, poblíž zdroje tepla apod.

• Abyste zabránili vytečení obsahu baterií nebo poškození kontaktů, pečlivě se řiďte všemi pokyny k jejich používání. Nikdy se nepokoušejte baterii rozebírat nebo jakýmkoli způsobem upravovat, pájet apod.
• Pokud se vám kapalina z baterie dostane do očí, ihned je vypláchněte proudem čisté studené vody a okamžitě vyhledejte lékařskou pomoc. f Varování:
• Baterie vždy udržujte v suchu.
• Nepoužívejte baterii, pokud je prasklá nebo poškozená.
• Nikdy baterie nevystavujte silným otřesům či dlouhodobým vibracím.
• Pokud baterie teče, změnila barvu, zdeformovala se nebo během používání došlo k jiným neobvyklým změnám, přestaňte diktafon používat.
• Pokud vám kapalina z baterie potřísní oděv nebo pokožku, svlékněte oblečení a ihned omyjte zasaženou oblast proudem čisté studené vody. Pokud vám kapalina způsobila na pokožce poleptání, ihned vyhledejte lékařskou pomoc.
• Uchovávejte baterii mimo dosah dětí.
• Zaznamenáte-li během používání tohoto produktu cokoli neobvyklého, např. neobvyklý zvuk, zahřátí, kouř nebo zápach spáleniny: 1 vyjměte ihned baterii, přičemž dejte pozor, abyste se nepopálili; a 2 kontaktujte svého prodejce nebo nejbližší servisní středisko Olympus. f Upozornění:
• Recyklujte baterie, abyste pomohli šetřit zdroje naší planety. Při vyhazování použitých baterií zakryjte jejich kontakty a vždy se řiďte místními zákony a nařízeními. Začínáme Sejměte ochrannou fólii z displeje. Vkládání baterií

Otvor na poutko (poutko není součástí dodávky) Zobrazí-li se na displeji symbol ], vyměňte co nejdříve baterie. Je-li baterie příliš slabá, zobrazí se na displeji symbol [ ], [LO] a [bATT] a diktafon se vypne.

• Nebudete-li diktafon delší dobu používat, baterie vyjměte.

Zapnutí napájení Nastavení času a data Posuňte přepínač POWER do polohy [ON]. Pokud předem nastavíte datum a čas, k nahranému souboru se automaticky uloží informace o čase, kdy byl nahrán. Tato funkce umožňuje snazší správu souborů.

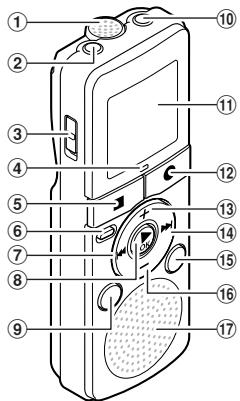

Vestavěný mikrofon Konektor MIC (mikrofon) Přepínač POWER Indikátor nahrávání (LED) Tlačítko STOP (4) Tlačítko ERASE (Vymazat) Tlačítko 0 Tlačítko `OK Tlačítko MODE Konektor EAR (sluchátka) Displej (LCD panel) Tlačítko REC (s) (nahrávání) Tlačítko + Tlačítko 9 Tlačítko DISPLAY Tlačítko – Vestavěný reproduktor Když je diktafon zastavený, posuňte posuvník POWER do polohy [OFF/ HOLD]. Režim úspory energie: Pokud je diktafon zapnut a není používán po dobu 5 minut nebo déle, displej se vypne a diktafon se přepne do režimu úspory energie. Stiskem libovolného tlačítka režim úspory energie ukončíte. " Při prvním vložení a po každé výměně baterií bude blikat údaj „hour“ (hodina). Bliká-li položka „hour“, proveďte nastavení pomocí kroku 1. 1 Stisknutím tlačítka + nebo − změňte nastavení. 2 Nastavení proveďte pomocí tlačítek `OK nebo 9.

• Opakováním kroků 1 a 2 nastavte položky „minute“ (minuta), „year“ (rok), „month“ (měsíc) a „day“ (den). Po nastavení položky „day“ začnou hodiny diktafonu ukazovat čas.
• Během nastavování hodin a minut můžete pomocí tlačítka DISPLAY zvolit mezi 12 hodinovým a 24 hodinovým zobrazením. Např.: 10:38 P.M. HOLD: Posunete-li přepínač POWER do polohy [OFF/HOLD], zůstanou aktuální nastavení zachována a všechna tlačítka budou vypnuta.

• Během nastavení můžete stisknutím tlačítka DISPLAY zvolit pořadí zobrazení údajů „month“, „day“ a „year“. Např.: 24.března 2011 3 Pomocí tlačítka 9 nebo 0 nastavte zvuky.

• Diktafon vydává zvuky jako upozornění na činnost tlačítek nebo varování před možnými chybami. [ON]: Zapnutí funkce zvuků [OFF]: Vypnutí funkce 4 Stisknutím tlačítka `OK dokončete nastavení.

• Pokud změníte nastavení času a data nebo zvuků, vyjměte baterii a poté opakujte výše uvedené kroky 1 až 4. Režim 1 Pomocí tlačítka MODE zvolte požadovaný režim nahrávání. [SP]: Standardní nahrávání [LP]: Dlouhodobé nahrávání
• Aby byly schůze či přednášky nahrány čistě, vyberte možnost [SP]. 2 Stisknutím tlačítka REC (s) zahájíte nahrávání.

1 Režim nahrávání 2 Číslo souboru 3 Uplynulý čas nahrávání

• Indikátor nahrávání se rozsvítí.
• Natočte mikrofon směrem ke zdroji, z nějž má být zvuk nahráván. 3 Stisknutím tlačítka STOP (4) ukončíte nahrávání.
• Nejnovější zvuková nahrávka bude uložena jako poslední soubor. Pozastavení: Je-li diktafon v režimu nahrávání a stisknete tlačítko REC (s), nahrávání se zastaví. Stisknete-li tlačítko REC (s) znovu, nahrávání bude pokračovat.

• Aby byl spolehlivě zachycen i začátek záznamu, spusťte nahrávání, teprve až se rozsvítí displej a indikátor nahrávání.
• Pokud počet souborů v diktafonu dosáhne 200, nebo se zaplní paměť, nebudete moci dále nahrávat a zobrazí se zpráva [FULL]. Před pokračováním vymažte nepotřebné soubory.
• Je-li zbývající doba nahrávání kratší než 60 sekund, začne indikátor nahrávání blikat. Zkrátí-li se doba nahrávání na 30 nebo 10 sekund, indikátor bude blikat rychleji. Přehrávání s použitím sluchátek: Sluchátka pro poslech můžete připojit do zásuvky EAR na diktafonu. Nahrávání z externích mikrofonů nebo jiných zařízení: Zvuk můžete nahrávat také z externích mikrofonů nebo jiných zařízení, která k diktafonu připojíte. Je možné použít také mikrofony podporované doplňkovým napájením.

• Zařízení nepřipojujte ani neodpojujte, pokud diktafon právě nahrává.
• Pokud je do konektoru MIC na diktafonu připojen externí mikrofon, vestavěný mikrofon nebude aktivní. Přehrávání 1 Pomocí tlačítka 9 nebo 0 vyberte soubor. 2 Stisknutím tlačítka `OK zahajte přehrávání.

1 Číslo souboru 2 Uplynulý čas přehrávání 3 Stisknutím tlačítka + nebo – nastavíte hlasitost vhodnou pro poslech.

• Abyste předešli podráždění ucha, nasaďte si sluchátka až po ztlumení hladiny hlasitosti. Pouštíteli přehrávání do sluchátek, nezvyšujte příliš hlasitost. Může to způsobit poškození sluchu a snížit schopnost slyšení. Převíjení vpřed a vzad: Je-li diktafon v režimu přehrávání, stiskněte a přidržte tlačítko 9 nebo tlačítko 0.
• Po uvolnění tlačítka diktafon obnoví normální přehrávání. Nalezení začátku souboru: Pokud diktafon právě přehrává nebo je zastaven, stiskněte tlačítko 9.
• Diktafon se nastaví na začátek následujícího souboru. Je-li diktafon v režimu přehrávání, stiskněte tlačítko 0.
• Diktafon se nastaví na začátek aktuálního souboru. Je-li diktafon zastaven, stiskněte tlačítko 0.
• Diktafon se nastaví na začátek předchozího souboru. Pokud diktafon přehrává soubor, vrátí se na začátek tohoto souboru. Je-li diktafon v režimu přehrávání, stiskněte tlačítko 0 dvakrát.
• Diktafon se nastaví na začátek předchozího souboru.

• Hlasitost lze nastavit na hodnotu v rozmezí [00] až [30]. 4 V jakémkoli okamžiku můžete stisknutím tlačítka STOP (4) přehrávání zastavit.

Změna rychlosti přehrávání 1 Stisknutím tlačítka `OK zahajte přehrávání. 2 Opětovným stisknutím tlačítka `OK otevřete nastavení rychlosti přehrávání. 3 Stisknutím tlačítka + nebo − upravte rychlost přehrávání. [1.0 PLAy]: Přehrávání běžnou rychlostí. [0.5 PLAy] – [0.9 PLAy]: Rychlost přehrávání se sníží. [1.1 PLAy] – [2.0 PLAy]: Rychlost přehrávání se zvýší. 4 Stisknutím tlačítka `OK dokončete nastavení.

• Pokud 3 sekundy neprovedete žádnou akci, nastavení bude použito a diktafon se vrátí zpět na původní obrazovku.

• Změněná rychlost přehrávání bude zachována i po zastavení přehrávání. Následující přehrávání bude probíhat při této rychlosti. Mazání 1 Vyberte soubor, který chcete vymazat. 2 Je-li diktafon zastaven, stiskněte tlačítko ERASE.
• Na displeji bude blikat číslo souboru a možnost [NO]. 3 Stisknutím tlačítka 0 zvolte položku [yES]. Vymazání všech souborů: 1 Je-li diktafon zastaven, stiskněte tlačítko ERASE. 2 Stiskněte znovu tlačítko ERASE.

1 Uplynulý čas nahrávání 2 Zbývající čas nahrávání

• [ALL] a možnost [NO] budou blikat na displeji. 3 Stisknutím tlačítka 0 zvolte položku [yES]. 4 Stiskněte tlačítko `OK. Informace na displeji LCD Je-li diktafon zastaven, stisknutí a podržení tlačítka STOP (4) přepne informace na displeji v následujícím sledu:

4 Stiskněte tlačítko `OK.

• Zahájí se mazání a na displeji začne blikat zpráva [ERASE]. 1 Aktuální datum 2 Aktuální čas 3 Zbývající čas nahrávání

Pokud diktafon právě přehrává nebo je zastaven, stisknutí tlačítka DISPLAY přepne informace na displeji v následujícím sledu:

• Zahájí se mazání a na displeji začne blikat zpráva [ERASE].

• Pokud není žádná akce provedena do 8 sekund, diktafon se vrátí do režimu zastavení.
• Zpracování může trvat déle než 10 sekund. Během této doby nikdy nevyjímejte baterie, protože by mohlo dojít k poškození dat. Rovněž je vhodné zkontrolovat nabití baterie, chcete-li mít jistotu, že v průběhu zpracovávání dat nedojde k jejímu vybití.

Pokud diktafon právě nahrává, stisknutí tlačítka DISPLAY přepne informace na displeji v následujícím sledu:

1 Čas od začátku 2 Čas do konce 3 Datum nahrání 4 Čas nahrání Odstraňování potíží Ot1: Napájení nelze zapnout. Od1: • Baterie mohou být vybité.

• Baterie mohou být vloženy nesprávně. Zkontrolujte orientaci = a -, než vložíte nové baterie.
• Nejsou svorky baterií ušpiněné? Pokud ano, očistěte je suchým hadříkem. Ot2: Po stisknutí tlačítka neprobíhá žádná akce. Od2: • Přepínač POWER může být nastaven v poloze [OFF/ HOLD]. Posuňte přepínač POWER do polohy [ON]. Ot3: Při přehrávání není z reproduktoru slyšet zvuk nebo je zvuk velmi slabý. Od3: K diktafonu je možná připojeno sluchátko. Hlasitost je možná nastavena na minimální úroveň. Ot4: Není možné nahrávat zvuk. Od4: Stisknutím tlačítka REC (s):
• Zkontrolujte, zda se na displeji nezobrazí zpráva [FULL]. Před pokračováním v nahrávání vymažte nepotřebné soubory. Je možné nahrát maximálně 200 souborů. Ot5: Rychlost přehrávání je příliš vysoká (nízká). Od5: Diktafon je možná nastaven na rychlé (pomalé) přehrávání. Rychlost přehrávání je nastavena na možnost [1.0 PLAy]. Technické údaje Záznamové médium: Vestavěná paměť flash (1 GB) Vstupní hlasitost: — 70 dBv Maximální napětí sluchátkového výstupu: 3 mW (při zátěži 8 Ω) Reproduktor: Vestavěný dynamický kulatý reproduktor, Ø 28 mm Konektor MIC: minikonektor Ø 3,5 mm, impedance 2 kΩ Konektor EAR: minikonektor Ø 3,5 mm, impedance 8 Ω nebo více Maximální výstupní výkon: 190 mW (reproduktor 8 Ω) Celková frekvenční odezva: Režim SP: 300 Hz až 4,7 kHz Režim LP: 300 Hz až 2,9 kHz Délka záznamů: Režim SP: přibližně 100 hod Režim LP: přibližně 573 hod Požadované napájení: Dvě baterie AAA (LR03) Životnost baterie: V nahrávacím režimu (vestavěný mikrofon) Režim SP: přibližně 86 hod Režim LP: přibližně 57 hod V režimu přehrávání (vestavěné reproduktory) Režim SP: přibližně 21 hod Režim LP: přibližně 21 hod (sluchátka) Režim SP: přibližně 53 hod Režim LP: přibližně 57 hod Vnější rozměry: 104 mm (D) x 37 mm (Š) x 19,1 mm (H) (bez výčnělků) Hmotnost: 66 g (včetně baterie) Provozní teplota: 0 °C – 42 °C Značka CE znamená, že tento produkt splňuje evropské požadavky na bezpečnost, zdravotní nezávadnost, životní prostředí a ochranu zákazníka. Tento symbol [přeškrtnutý odpadkový koš s kolečky – WEEE Annex IV] znamená oddělený sběr elektrického a elektronického odpadu v zemích EU. Nevyhazujte tento přístroj do běžného domovního odpadu. Pro likvidaci přístroje použijte systém sběru a recyklace odpadu ve své zemi. Platí pro produkt: VN-750 Tento symbol [přeškrtnutá popelnice s kolečky Directive 2006/66/EC Annex II] indikuje oddělený sběr elektronického odpadu v zemích EU. Nevyhazujte baterie do běžného domovního odpadu. Baterie likvidujte pomocí systému sběru a recyklace odpadu ve své zemi.

• Vytvoříte-li větší počet krátkých nahrávek, může být dostupná doba nahrávání kratší.
• Životnost baterie je změřena společností Olympus. Životnost baterií výrazně závisí na typu baterií a na podmínkách, v nichž jsou baterie používány.
• Zaznamenaný obsah je určen pouze pro vaši osobní potřebu a zábavu. Je zakázáno zaznamenávat materiál podléhající autorským právům bez povolení vlastníků těchto práv podle zákona o autorském právu.
• Technické údaje a design se mohou za účelem zlepšení výkonu změnit bez předchozího upozornění. Příslušenství (volitelné) s Kompaktní směrový mikrofon (jednosměrový): ME32 s Vysoce citlivý monofonní mikrofon s funkcí potlačení šumu (jednosměrový): ME52W s Mikrofon se sponou (všesměrový): ME15 s Telefonní sluchátko: TP7 s Připojovací kabel: KA333
