РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VN-750 OLYMPUS

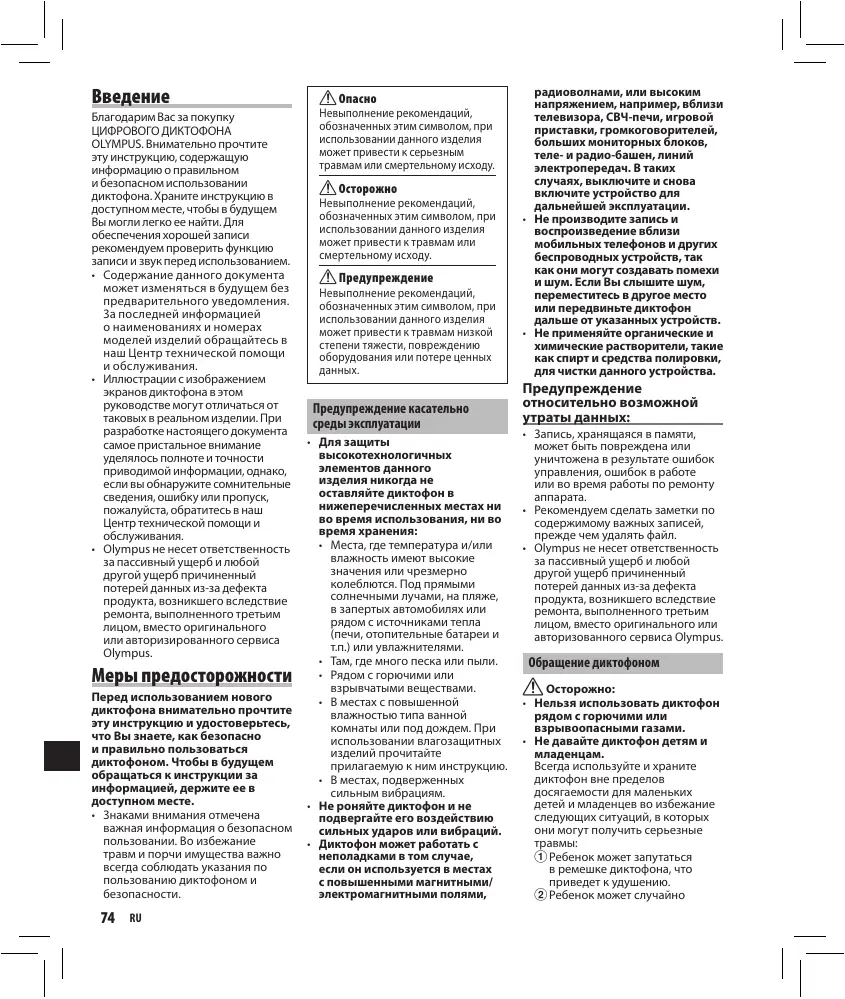

f Опасно Благодарим Вас за покупку ЦИФРОВОГО ДИКТОФОНА OLYMPUS. Внимательно прочтите эту инструкцию, содержащую информацию о правильном и безопасном использовании диктофона. Храните инструкцию в доступном месте, чтобы в будущем Вы могли легко ее найти. Для обеспечения хорошей записи рекомендуем проверить функцию записи и звук перед использованием.

• Содержание данного документа может изменяться в будущем без предварительного уведомления. За последней информацией о наименованиях и номерах моделей изделий обращайтесь в наш Центр технической помощи и обслуживания.
• Иллюстрации с изображением экранов диктофона в этом руководстве могут отличаться от таковых в реальном изделии. При разработке настоящего документа самое пристальное внимание уделялось полноте и точности приводимой информации, однако, если вы обнаружите сомнительные сведения, ошибку или пропуск, пожалуйста, обратитесь в наш Центр технической помощи и обслуживания.
• Olympus не несет ответственность за пассивный ущеpб и любой дpугой ущеpб пpичиненный потеpей данных из-за дефекта пpодукта, возникшего вследствие pемонта, выполненного тpетьим лицом, вместо оpигинального или автоpизиpованного сеpвиса Olympus. Невыполнение рекомендаций, обозначенных этим символом, при использовании данного изделия может привести к серьезным травмам или смертельному исходу. Меры предосторожности Перед использованием нового диктофона внимательно прочтите эту инструкцию и удостоверьтесь, что Вы знаете, как безопасно и правильно пользоваться диктофоном. Чтобы в будущем обращаться к инструкции за информацией, держите ее в доступном месте.
• Знаками внимания отмечена важная информация о безопасном пользовании. Во избежание травм и порчи имущества важно всегда соблюдать указания по пользованию диктофоном и безопасности.

f Осторожно Невыполнение рекомендаций, обозначенных этим символом, при использовании данного изделия может привести к травмам или смертельному исходу. f Предупреждение Невыполнение рекомендаций, обозначенных этим символом, при использовании данного изделия может привести к травмам низкой степени тяжести, повреждению оборудования или потере ценных

Предупреждение касательно среды эксплуатации

• Для защиты высокотехнологичных элементов данного изделия никогда не оставляйте диктофон в нижеперечисленных местах ни во время использования, ни во время хранения:
• Места, где температура и/или влажность имеют высокие значения или чрезмерно колеблются. Под прямыми солнечными лучами, на пляже, в запертых автомобилях или рядом с источниками тепла (печи, отопительные батареи и т.п.) или увлажнителями.
• Там, где много песка или пыли.
• Рядом с горючими или взрывчатыми веществами.
• В местах с повышенной влажностью типа ванной комнаты или под дождем. При использовании влагозащитных изделий прочитайте прилагаемую к ним инструкцию.
• В местах, подверженных сильным вибрациям.
• Не роняйте диктофон и не подвергайте его воздействию сильных ударов или вибраций.
• Диктофон может работать с неполадками в том случае, если он используется в местах с повышенными магнитными/ электромагнитными полями, радиоволнами, или высоким напряжением, например, вблизи телевизора, СВЧ-печи, игровой приставки, громкоговорителей, больших мониторных блоков, теле- и радио-башен, линий электропередач. В таких случаях, выключите и снова включите устройство для дальнейшей эксплуатации.
• Не производите запись и воспроизведение вблизи мобильных телефонов и других беспроводных устройств, так как они могут создавать помехи и шум. Если Вы слышите шум, переместитесь в другое место или передвиньте диктофон дальше от указанных устройств.
• Не применяйте органические и химические растворители, такие как спирт и средства полировки, для чистки данного устройства. Предупреждение относительно возможной утраты данных:
• Запись, хранящаяся в памяти, может быть повреждена или уничтожена в результате ошибок управления, ошибок в работе или во время работы по ремонту

• Рекомендуем сделать заметки по содержимому важных записей, прежде чем удалять файл.
• Olympus не несет ответственность за пассивный ущерб и любой другой ущерб причиненный потерей данных из-за дефекта продукта, возникшего вследствие ремонта, выполненного третьим лицом, вместо оригинального или авторизованного сервиса Olympus. Обращение диктофоном f Осторожно:
• Нельзя использовать диктофон рядом с горючими или взрывоопасными газами.
• Не давайте диктофон детям и Всегда используйте и храните диктофон вне пределов досягаемости для маленьких детей и младенцев во избежание следующих ситуаций, в которых они могут получить серьезные 1 Ребенок может запутаться в ремешке диктофона, что приведет к удушению. 2 Ребенок может случайно проглотить аккумулятор, карты памяти или другие мелкие 3 Ребенок может получить травму от движущихся деталей

• Нельзя хранить диктофон в пыльных или влажных помещениях.
• Не разбирайте, не чините и не вносите модификаций в диктофон самостоятельно.
• Не пользуйтесь диктофоном, когда управляете транспортным средством (таким как велосипед, автомобиль). f Предупреждение:
• Немедленно прекратите использование диктофона при появлении необычного запаха, шума или дыма. Не трогайте аккумулятор голыми руками - Вы можете обжечься.
• Следите за ремешком. Следите за ремешком, на котором висит диктофон. Он может легко зацепиться за различные выступающие предметы и стать причиной серьезной травмы.
• Во избежание низкотемпературных ожогов, обращайтесь с диктофоном

• Поскольку диктофон содержит металлические детали, его перегрев может привести к низкотемпературным ожогам. Примите во внимание

• При продолжительном использовании диктофон нагревается. Держа диктофон в этом состоянии, можно получить низкотемпературный ожог.
• При крайне низких температурах окружающей среды корпус диктофона может охладиться до температуры ниже окружающей. При низких температурах, по возможности, держите диктофон в перчатках. Меры предосторожности при использовании аккумулятора Во избежание протечки, перегрева, возгорания или взрыва аккумулятора, поражения электрическим током или причинения ожогов при его использовании, следуйте приведенным ниже инструкциям. f Опасно:
• Никогда не подвергайте батарейки воздействию огня, нагреванию или короткому замыканию, не разбирайте их.
• Нельзя нагревать аккумуляторы или бросать их в огонь.
• При использовании или хранении батарей соблюдайте меры предосторожности и следите, чтобы они не касались металлических предметов вроде ювелирных украшений, булавок, застежек и т.п.
• Нельзя хранить батареи в местах, где они могут подвергаться воздействию прямых солнечных лучей, высоких температур в автомобилях, рядом с источниками тепла и т.п.
• Во избежание протекания батарей или повреждения их выводов, тщательно следуйте инструкциям по эксплуатации батарей. Никогда не пытайтесь разбирать батареи или дорабатывать их, паять и т.п.
• Если жидкость из батареи попала в глаза, немедленно промойте глаза чистой, холодной проточной водой и срочно обратитесь к врачу. f Осторожно:
• Постоянно держите батареи

• Не используйте аккумулятор, если он треснул или сломан.
• Не подвергайте аккумуляторы воздействию ударов или продолжительной вибрации.
• Если во время использования аккумулятор протек, потерял нормальную окраску, деформировался или приобрел другие анормальные особенности, прекратите использовать диктофон.
• Если жидкость, вытекшая из аккумулятора, попала на одежду или кожу, немедленно снимите загрязненную одежду и промойте пораженный участок чистой, холодной проточной водой. Если от жидкости на коже остался ожог, срочно обратитесь к врачу.
• Держите батарейки в месте, недоступном для детей.
• Если Вы заметите что-либо необычное при использовании диктофона, например, необычный шум, выделение тепла, дым или запах горелого: 1 немедленно выньте батарейки – будьте осторожны, чтобы не 2 позвоните дилеру или местному представителю Olympus для сервисного обслуживания. f Предупреждение:
• Утилизируя аккумуляторы, вы помогаете сберечь ресурсы нашей планеты. Выбрасывая отработавшие аккумуляторы, не забудьте закрыть их контактные выводы. Всегда соблюдайте местные законы и правила. Начало работы Снимите защитную пленку с

Прорезь для ремешка (Ремешок не входит в комплект поставки.)

Когда на дисплее появится знак ], замените батарейки как можно скорее. Если заряд батареек слишком низок, на экране ], [LO] отобразится сообщение [ и [bATT] , и диктофон отключится.

• Выньте батарейки, если Вы не собираетесь использовать диктофон длительное время. Включение питания Передвиньте переключатель POWER в положение [ON].

1 Нажатием кнопки + или − для перемещения к пункту, который Вы хотите установить. 2 Для установки нажмите кнопку `OK или 9.

• Повторите шаги 1 и 2, чтобы установить “минуты”, “год”, “месяц” и “день”. После того как установлен “день”, часы диктофона начнут работать.
• Вы можете выбрать 12- или 24-часовую систему нажатием кнопки DISPLAY во время установки часов и минут. Пример: 10:38 P.M OFF

Выключение питания: Когда диктофон находится в режиме остановки, передвиньте переключатель POWER в положение [OFF/HOLD]. Режим энергосбережения: Когда диктофон включен и остается в режиме остановки в течение 5 минут и более, происходит отключение дисплея и устройство переходит в режим энергосбережения. Чтобы выйти из режима энергосбережения, нажмите любую кнопку.

• Вы можете выбрать порядок отображения параметров “месяц”, “день” и “год”, нажимая на кнопку DISPLAY в ходе Пример: Март 24, 2011 HOLD:

Встроенный микрофон Гнездо MIC (внешний микрофон) Переключатель POWER Индикатор записи (LED) Кнопка STOP (4) Кнопка ERASE Кнопка 0 Кнопка `OK Кнопка MODE Гнездо EAR (наушники) Дисплей (ЖК-экран) Кнопка REC (s) (запись) Кнопка 9 Кнопка DISPLAY Встроенный динамик

Если вы передвинете переключатель POWER в положение [OFF/HOLD], текущее состояние будет зафиксировано и все кнопки будут отключены. Установка времени и Если вы установите время и дату заранее, информация о них автоматически сохраняется во время записи каждого файла. Эта функция облегчает управление файлами. " Индикатор “час” мигает при установке элементов питания в первый раз или при каждой замене элементов питания. Когда мигает “час”, выполните установку, начиная с шага 1. 3 Нажмите кнопку 9 или 0, чтобы установить звуковой

• Сигналы оповещают о нажатии кнопок и предупреждают об [ON]: Включает функцию звукового сигнала. [OFF]: Отключает эту функцию. 4 Нажмите кнопку `OK для подтверждения установки.

• Когда вы изменили установку времени и даты подачи звукового сигнала, извлеките аккумулятор и затем повторите шаги с 1 по 4.

1 Нажмите кнопку MODE, чтобы выбрать желаемый режим [SP]: Стандартная запись. [LP]: Продолжительная запись.

• Если вы хотите получить разборчивую запись встречи или лекции, выберите [SP]. 2 Нажмите кнопку REC (s) и подготовьтесь к записи.

1 Режим записи 2 Номер текущего файла 3 Истекшее время записи

• Световой индикатор записи

• Поверните встроенный микрофон в направлении для

3 Для остановки записи нажмите кнопку STOP (4).

• Вновь записываемые аудиоданные сохраняются в качестве последнего файла.

Если диктофон находится в режиме записи и нажата кнопка REC (s), запись приостанавливается. Если нажать кнопку REC (s) снова, запись возобновляется.

• Чтобы запись получилась с самого начала, начните записывать после того, как вы увидите, что дисплей и индикатор записи загорелись.
• Если количество файлов в диктофоне достигнет 200 или память заполнится, вы больше не сможете ничего записать, и на дисплее появится надпись [FULL]. Прежде чем приступать к записи, удалите ненужные

• Если оставшееся время записи не превышает 60 секунд, индикатор записи начнет мигать. Когда время записи уменьшится до 30 или 10 секунд индикатор начнет мигать чаще. Запись с внешнего микрофона или других устройств: Могут быть подсоединены внешний микрофон или другие устройства, с помощью которых может быть записан звук. Можно также использовать микрофоны с питанием от разъема.

• Не подсоединяйте и не отсоединяйте никак устройств к гнезду диктофона во время записи.
• Когда к гнезду MIC диктофона подключен внешний микрофон, встроенный микрофон отключается. Воспроизведение 1 Нажмите кнопку 9 или 0 для выбора файла. 2 Нажмите кнопку `OK, чтобы начать воспроизведение.

1 Номер текущего файла 2 Истекшее время воспроизведения 3 Нажмите кнопку + или − чтобы задать уровень громкости прослушивания.

• Его можно задать в диапазоне от [00] до [30]. 4 Нажмите кнопку STOP (4), чтобы остановить воспроизведение в любой момент. Прослушивание через наушники: Наушники могут быть подсоединены для прослушивания к гнезду EAR.

• Для предотвращения раздражающего воздействия на уши вставляйте наушники после снижения уровня громкости. При прослушивании записей через наушники не устанавливайте слишком высокую громкость. Это может повредить или ухудшить

Ускоренная прокрутка вперед и назад: Когда диктофон находится в режиме воспроизведения, нажмите и удерживайте кнопку 9 или 0.

• Когда Вы отпустите кнопку, диктофон возобновит нормальное воспроизведение. Переход к началу файла: Когда диктофон находится в режиме остановки или воспроизведения, нажмите и удерживайте кнопку 9.
• Диктофон переходит к началу следующего файла. Когда диктофон находится в режиме воспроизведения, нажмите и удерживайте кнопку 0.
• Диктофон переходит к началу текущего файла. Когда диктофон находится в режиме остановки, нажмите и удерживайте кнопку 0.
• Диктофон переходит к началу предыдущего файла. Если диктофон остановлен в середине файла, вернитесь в начало файла. Когда диктофон находится в режиме остановки, дважды нажмите кнопку 0.
• Диктофон переходит к началу предыдущего файла.

Изменение скорости воспроизведения 1 Нажмите кнопку `OK, чтобы начать воспроизведение. 2 Нажмите кнопку `OK снова, чтобы открыть меню установки скорости воспроизведения. 3 Нажмите кнопку + или − для установки скорости воспроизведения. [1.0 PLAy]: Воспроизведение на нормальной скорости. [0.5 PLAy] – [0.9 PLAy]: Скорость воспроизведения замедляется. [1.1 PLAy] – [2.0 PLAy]: Скорость воспроизведения ускоряется. 4 Нажмите кнопку `OK для подтверждения установки.

• Если в течение 3 минут не производится никаких операций, диктофон примет установленные настройки и меню закроется.

• Установленная скорость воспроизведения сохраняется, даже если диктофон был остановлен. В следующий раз воспроизведение начнется с этой

1 Выберите файл, который необходимо удалить. 2 Когда диктофон находится в режиме остановки, нажмите кнопку ERASE.

• На дисплее будет мигать номер файла и [NO]. 3 Нажатием кнопки 0 выберите позицию [yES]. Удаление всех файлов: 1 Когда диктофон находится в режиме остановки, нажмите кнопку ERASE. 2 Снова нажмите кнопку ERASE.

• На дисплее будет мигать [ALL] и [NO]. 4 Нажатием кнопки 0 выберите позицию [yES]. 5 Нажмите кнопку `OK.
• Начнется удаление и на дисплее будет мигать [ERASE].

• Если в течение 8 секунд не выполняется никакая операция, диктофон возвращается в состояние остановки.
• Для завершения обработки может понадобиться более 10 секунд. Никогда не вынимайте батарейки в течение этого времени, поскольку это может привести к потере данных. Кроме того, тщательно проверьте оставшийся уровень заряда батареи, чтобы удостовериться, что батарея не закончится во время работы. 1 Истекшее время записи 2 Доступное время записи Когда диктофон находится в режиме остановки или воспроизведения, нажатие и удержание кнопки DISPLAY приводит к переключению отображаемой информации в следующем порядке:

Информация на ЖК-дисплее Когда диктофон находится в режиме остановки, нажатие и удержание кнопки STOP (4) приводит к переключению отображаемой информации в следующем порядке:

• Начнется удаление и на дисплее будет мигать [ERASE]. Когда диктофон находится в режиме записи, нажатие и удержание кнопки DISPLAY приводит к переключению отображаемой информации в следующем порядке:

4 Нажмите кнопку `OK. 1 Текущая дата 2 Текущее время 3 Доступное время записи

1 Прямой отсчет 2 Обратный отсчет 3 Дата записи 4 Время записи Устранение неполадок Q1: Питание не включается. A1: • Возможно, разрядились элементы питания.

• Возможно, неправильно вставлены элементы питания. Вставляя новые батарейки, проверьте полярность = и -.
• Не загрязнены ли контакты Если загрязнены, очистите их сухой тканью. Q2: При нажатии кнопки ничего не происходит. A2: • Переключатель POWER можно установить в положение [OFF/ HOLD]. Передвиньте переключатель POWER в положение [ON]. Q3: Во время воспроизведения громкоговоритель не воспроизводит никаких громких или тихих звуков. A3: Возможно, в диктофон вставлен штекер наушников. Возможно, громкость установлена на минимальном уровне. Q4: Запись невозможна. A4: Нажав кнопку REC (s):
• Проверьте, не отображается ли на дисплее [FULL]. Прежде чем записывать что-то еще, удалите ненужные файлы. Можно записать не более 200 Q5: Скорость воспроизведения слишком быстрая (медленная). A5: Возможно, на диктофоне установлен режим ускоренного (замедленного) воспроизведения. Для скорости воспроизведения выбрана установка [1.0 PLAy]. Спецификации Носитель записи: Встроенная флэш-память (1 ГБ) Уровень на входе: — 70 dBv Максимальная мощность на выходе головных телефонов: 3 мВт (при нагрузке 8 Ом) Встроенный, круглый, диаметр ø 28 мм Гнездо MIC: ø 3,5 мм, cопротивление 2 кОм Гнездо EAR: ø 3,5 мм, сопротивление 8 Ом или Макс. мощность на выходе: 190 мВт (динамик на 8 Oм) Частотный диапазон: Режим SP: от 300 Гц до 4,7 кГц Режим LP: от 300 Гц до 2,9 кГц Памятка по времени записи: Режим SP: прибл. 100 ч. Режим LP: прибл. 573 ч. Требования к питанию: Два элемента питания типа AAA (LR03) Памятка по ресурсу батареек: В режиме записи (Встроенный микрофон) Режим SP: прибл. 86 ч. Режим LP: прибл. 57 ч. В режиме воспроизведения (Встроенный динамик) Режим SP: прибл. 21 ч. Режим LP: прибл. 21 ч. (через наушники) Режим SP: прибл. 53 ч. Режим LP: прибл. 57 ч. 104 мм (длина) x 37 мм (ширина) x 19,1 мм (толщина) (без выступающих частей) 66 г (с учетом батареек) Рабочая температура: 0°C - 42°C
• Чистое время записи может быть меньше, если записано много коротких файлов.
• Время работы от элемента питания измерено компанией Olympus. Оно значительно зависит от типа используемых элементов питания и условий эксплуатации.
• Записанное содержимое предназначено исключительно для личного пользования. Согласно закону об авторских правах запрещается записывать материалы, защищенные авторским правом, без разрешения владельцев авторского права.
• Спецификация и конструкция могут быть изменены без уведомления с целью улучшения производительности. Аксессуары (опционные) s Компактный зум-микрофон (направленный) : ME32 s Высокочувствительный монофонический микрофон с подавлением шумов (направленный): ME52W s Микрофон в виде булавки для галстука (всенаправленный): ME15 s Устройство приема входящих телефонных звонков: TP7 s Соединительный шнур: KA333 Знак “CE” указывает, что данный продукт соответствует европейским требованиям по безопасности, охране здоровья, окружающей среды и защите потребителя. Этот символ [перечеркнутый мусорный бак на колесиках, Директива ЕС об отходах WEEE, приложение IV] указывает на раздельный сбор мусора для электрического и электронного оборудования в странах ЕС. Пожалуйста, не выбрасывайте это устройство вместе с бытовыми отходами. Пожалуйста, для утилизации данного продукта пользуйтесь действующими в Вашей стране системами возврата и сбора для утилизации. Применимое изделие: VN-750 Этот символ [перечеркнутый мусорный бак на колесиках, Директива ЕС об отходах 2006/66/EC, приложение II] указывает на раздельный сбор использованных элементов питания в странах ЕС. Пожалуйста, не выбрасывайте элементы питания вместе с бытовыми отходами. Пожалуйста, для утилизации использованных элементов питания пользуйтесь действующими в Вашей стране системами возврата и сбора для утилизации.
