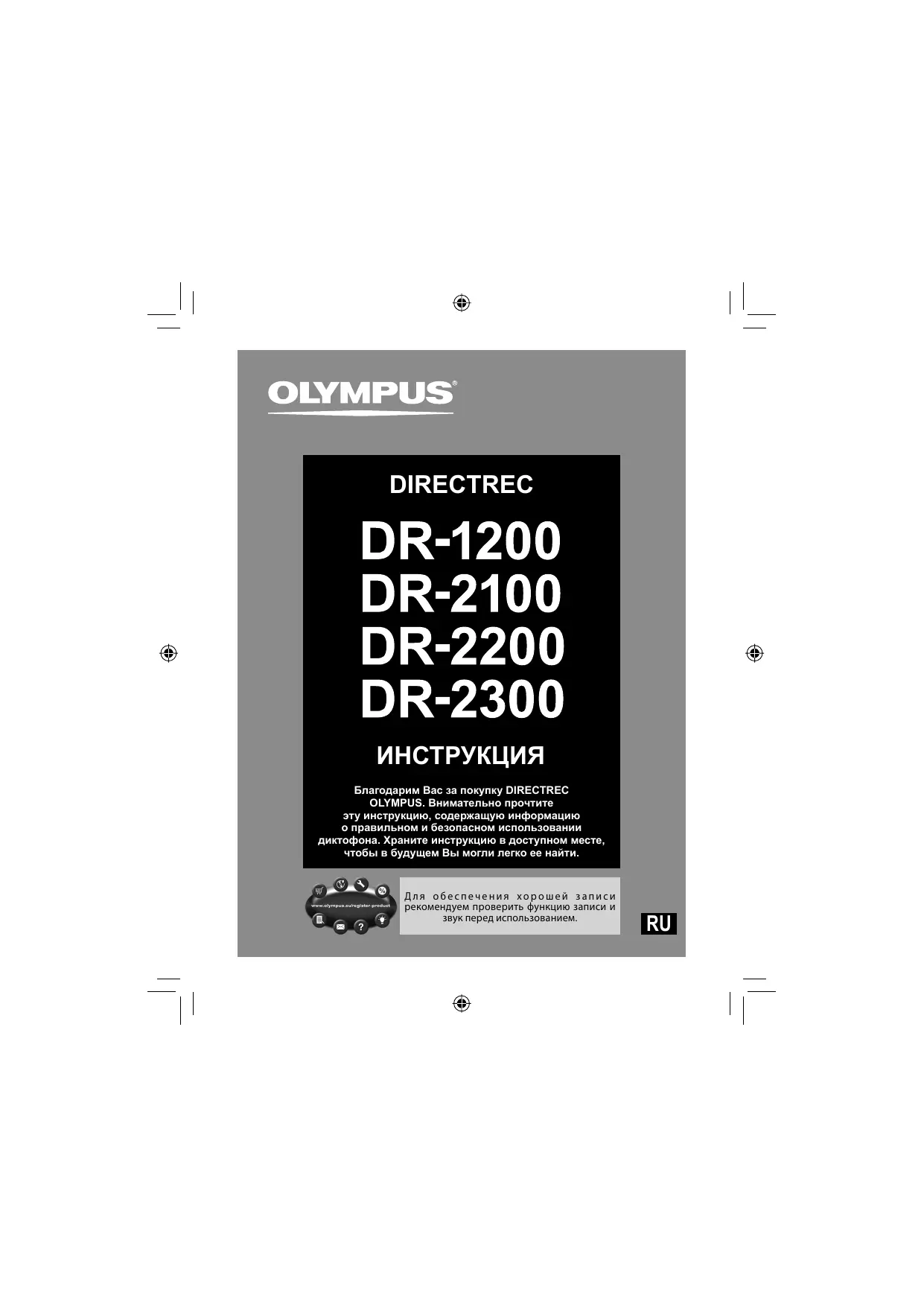

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DR-2200 OLYMPUS

ИНСТРУКЦИЯ Благодарим Вас за покупку DIRECTREC OLYMPUS. Внимательно прочтите эту инструкцию, содержащую информацию о правильном и безопасном использовании диктофона. Храните инструкцию в доступном месте, чтобы в будущем Вы могли легко ее найти.

Для обеспечения хорошей записи рекомендуем проверить функцию записи и звук перед использованием.

Введение • Содержание настоящего документа может быть изменено в будущем без предварительного уведомления. Самые последние сведения об изделии можно получить у официального дилера компании Olympus или в центре технической поддержки клиентов. • Изображение Directrec, приведенное в настоящем руководстве, может отличаться от фактического внешнего вида изделия. По вопросам относительно настоящего документа и приведенной в нем информации обращайтесь либо к официальному дилеру компании Olympus, либо в центр технической поддержки клиентов Olympus. • Ни компания Olympus, ни ее авторизованный центр ремонта, ни какаялибо третья сторона не несут никакой ответственности в связи с ущербом, включая, среди прочего, потерю данных вследствие дефекта изделия или ремонта, выполненного компанией Olympus. • OLYMPUS IMAGING CORPORATION имеет автоpские пpава на инстpукции (данные инстpукции по пользованию). Торговые марки и зарегистрированные торговые марки • Microsoft и Windows – это торговые марки или зарегистрированные торговые марки корпорации Microsoft. • Macintosh and Mac OS – это торговые марки или зарегистрированные торговые марки компании Apple Inc. Остальные продукты и марки, упомянутые здесь, могут быть торговыми марками или зарегистрированными торговыми марками соответствующих владельцев.

Меры предосторожности

• Не разбирайте, не чините и не вносите модификаций в диктофон самостоятельно. • Не подпускайте маленьких и несовершеннолетних детей к Directrec. Кабель может стать причиной удушения. • Отсоединение кабеля в то время, когда Directrec выполняет запись/ удаление, может вызвать повреждение изделия, что сделает его непригодным к использованию. • Не допускайте воздействия на Directrec высокой влажности, высоких температур и прямых солнечных лучей.

Меры предосторожности • Не храните Directrec в пыльных помещениях или помещениях с высокой влажностью. • Если Directrec стал влажным, немедленно вытрите его сухой тканью. • Не используйте спирт или растворитель для лаков для чистки изделия. • Не подвергайте Directrec сильным ударным воздействиям или вибрации. • Не оставляйте магнитные карты вблизи громкоговорителя Directrec, т.к. это может привести в нарушению целостности данных, хранящихся на карте.

Основные функции Данное изделие оснащено следующими функциями. s Новый дизайн и pасположение кнопок позволяет упpавлять ими вpучную без необходимости визуальной пpовеpки pасположения фунциональных кнопок. Directrec идеально лежит в pуке, обеспечивая легкий контpоль в сочетании с высоким качеством записи. s Имея 6 баллов DNS (наивысший балл), Directrec является идеальным устройством для распознавания речи. s Имеет направленный микрофон, который устраняет нежелательные фоновые шумы и обеспечивает чистую и четкую запись. s Все кнопки являются программируемыми, что позволяет легко настраивать изделие в соответствии с личными предпочтениями. s Directrec – это аудиоустройство USB, и при подключении к ПК его можно использовать в качестве микрофона USB и/или громкоговорителя USB. s Directrec сохpаняет запись в ПК в виде файла фоpмата PCM. s Мощный встроенный громкоговоритель обеспечивает высококачественное воспроизведение звука.

Операционная среда Убедитесь в том, что компьютер отвечает минимальным требованиям, приведенным ниже. Проконсультируйтесь с системным администратором или официальным дилером Olympus. Windows Операционная среда: Microsoft® Windows® XP Service Pack 3 (32бит/64бит) Microsoft® Windows Vista® Ultimate/Enterprise/Business Service Pack 1 (32бит/64бит) Microsoft® Windows® 7 Ultimate Professional (32бит/64бит) CPU/RAM: Должен отвечать хотя бы минимальным требованиям к используемой операционной системе USB-порт: Один или более свободный порт Macintosh Операционная среда: Mac OS X 10.4.11 - 10.6 CPU/RAM: Должен отвечать хотя бы минимальным требованиям к используемой операционной системе USB-порт: Один или более свободный порт Примечание • При Directrec через концентратор USB, работа может быть нестабильной. В таком случае откажитесь от использования концентратора USB.

Названия составных частей DR-2200

1 Встроенный микрофон 2 Индикатор записи трех цветов (красный, зеленый и синий) 3 Индикатор вставки записи (зеленый) 4 Кнопка уменьшения громкости 5 Кнопка увеличения громкости 6 Кнопка NEW (Новая) 7 Кнопка Вставить / Перезаписать 8 Кнопка REW (Назад) 9 Кнопка FF (Впеpед) 0 Сдвижной переключатель REC (Запись)/STOP (Стоп)/PLAY (Воспpоизведение)/REV (Обзор)

Спецификации 4 Формат записи: PCM 16бит 44,1кГц моно 4 Уровень на входе: 86dBSPL(-45dBv 4 Амплитудно-частотная характеристика микрофона: 100Гц до 14kГц 4 Частотный диапазон: 300Гц до 10kГц 4 Макс. мощность на выходе: 320 мВт (динамик на Oм)

4 Размеры: 154 мм × 44,6 мм × 31,6 мм (без выступающих частей) 4 Масса: 201г(DR-1200), 183г(DR-2100), 201г(DR-2200), 206г(DR-2300) 4 Длина кабеля: 2,5м 4 Форма разъема: USB-разъем типа A

Техническая помощь и обслуживание Приведенные ниже координаты − только для решения технических вопросов и помощи относительно Olympus Directrec. s Горячая техническая линия для США и Канады 1-888-553-4448 s E-mail адрес для пользователей в США и Канаде distec@olympus.com s Горячая техническая линия для Европы, бесплатный звонок Бесплатный телефонный номер: 00800 67 10 83 00 для Австралии, Бельгии, Великобритании, Финляндия, Германии, Дании, Италия, Люксембург, Нидерландов, Португалия, Испания, Норвегии, Франции, Швейцарии, Швеции. Платные номера дпя остальной части Европы + 49 180 567 1083 + 49 40 23773 4899 s E-mail адрес для пользователей в Европе dss.support@olympus-europa.com Для покупателей в Европе Знак «CE» указывает, что данный продукт соответствует европейским требованиям по безопасности, охране здоровья, окружающей среды и защите потребителя. Этот символ [перечеркнутый мусорный бак на колесиках, Директива ЕС об отходах WEEE, приложение IV] указывает на раздельный сбор мусора для электрического и электронного оборудования в странах ЕС. Пожалуйста, не выбрасывайте это устройство вместе с бытовыми отходами. Пожалуйста, для утилизации данного продукта пользуйтесь действующими в Вашей стране системами возврата и сбора для утилизации. Применимое изделие: DR-1200/DR-2100/DR-2200/DR-2300

Этот символ [перечеркнутый мусорный бак на колесиках, Директива ЕС об отходах 2006/66/EC, приложение II] указывает на раздельный сбор использованных элементов питания в странах ЕС. Пожалуйста, не выбрасывайте элементы питания вместе с бытовыми отходами. Пожалуйста, для утилизации использованных элементов питания пользуйтесь действующими в Вашей стране системами возврата и сбора для утилизации.
