DR-2200 - Dictaphone OLYMPUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dictaphone numérique
Marque	Olympus
Modèle	DR-2200
Dimensions (L × l × H)	154 mm × 44,6 mm × 31,6 mm
Poids	201 g
Format d'enregistrement	PCM 16 bits, 44,1 kHz, mono
Type de microphone	Microphone intégré directionnel
Réponse en fréquence (microphone)	100 Hz – 14 kHz
Réponse en fréquence (générale)	300 Hz – 10 kHz
Puissance maximale du haut-parleur	320 mW (8 Ω)
Longueur du câble USB	2,5 m
Type de connecteur	USB de type A
Systèmes d'exploitation compatibles	Windows XP SP3, Vista SP1, 7 ; Mac OS X 10.4.11 – 10.6
Fonctions principales	Contrôle à une main, score DNS de 6, touches programmables, utilisation comme micro/haut-parleur USB, sauvegarde des fichiers PCM
Entretien et nettoyage	Essuyer avec un chiffon sec ; ne pas utiliser d'alcool ou de diluant
Sécurité	Ne pas démonter ; tenir hors de portée des enfants ; éviter l'humidité, la poussière, les chocs
Informations générales	Haut-parleur intégré ; indicateur d'enregistrement tricolore ; fente pour code-barres

FOIRE AUX QUESTIONS - DR-2200 OLYMPUS

Comment transférer des enregistrements sur un ordinateur ?

Connectez le DR-2200 à un ordinateur via le câble USB. L'appareil est reconnu comme un périphérique audio USB. Vous pouvez ensuite copier les fichiers au format PCM depuis le dossier de l'appareil vers votre ordinateur.

Puis-je utiliser le DR-2200 comme microphone USB ?

Oui, le DR-2200 peut être utilisé comme microphone USB lorsqu'il est connecté à un ordinateur. Sélectionnez-le comme périphérique d'entrée audio dans les paramètres de votre système.

Quelle est l'autonomie de la batterie ?

La notice ne précise pas l'autonomie, mais les modèles similaires Olympus offrent généralement environ 8 heures d'enregistrement continu avec des piles standard.

Comment effacer un fichier ?

Utilisez la touche ERASE (ou la fonction d'écrasement) pour supprimer un fichier. Consultez le manuel pour la procédure exacte selon le mode de navigation.

Comment régler le volume ?

Utilisez les touches Volume + et Volume – situées sur le côté de l'appareil pour ajuster le volume du haut-parleur ou du casque.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que les piles sont correctement insérées et suffisamment chargées. Si le problème persiste, essayez de réinitialiser l'appareil en retirant les piles pendant quelques secondes.

Comment nettoyer le DR-2200 ?

Essuyez l'appareil avec un chiffon doux et sec. N'utilisez jamais d'alcool ou de diluant car ils peuvent endommager la surface.

Le DR-2200 est-il compatible avec Windows 10 ?

La notice indique une compatibilité jusqu'à Windows 7. Sous Windows 10, le fonctionnement peut nécessiter des mises à jour ou des pilotes spécifiques ; testez la connexion USB.

Comment enregistrer avec une qualité optimale ?

Utilisez le microphone directionnel intégré en le dirigeant vers la source sonore. Évitez les bruits de fond et maintenez une distance d'environ 30 cm pour un enregistrement PCM clair.

Puis-je utiliser un concentrateur USB ?

Il est déconseillé d'utiliser un concentrateur USB car cela peut entraîner une instabilité. Branchez le DR-2200 directement sur un port USB de l'ordinateur.

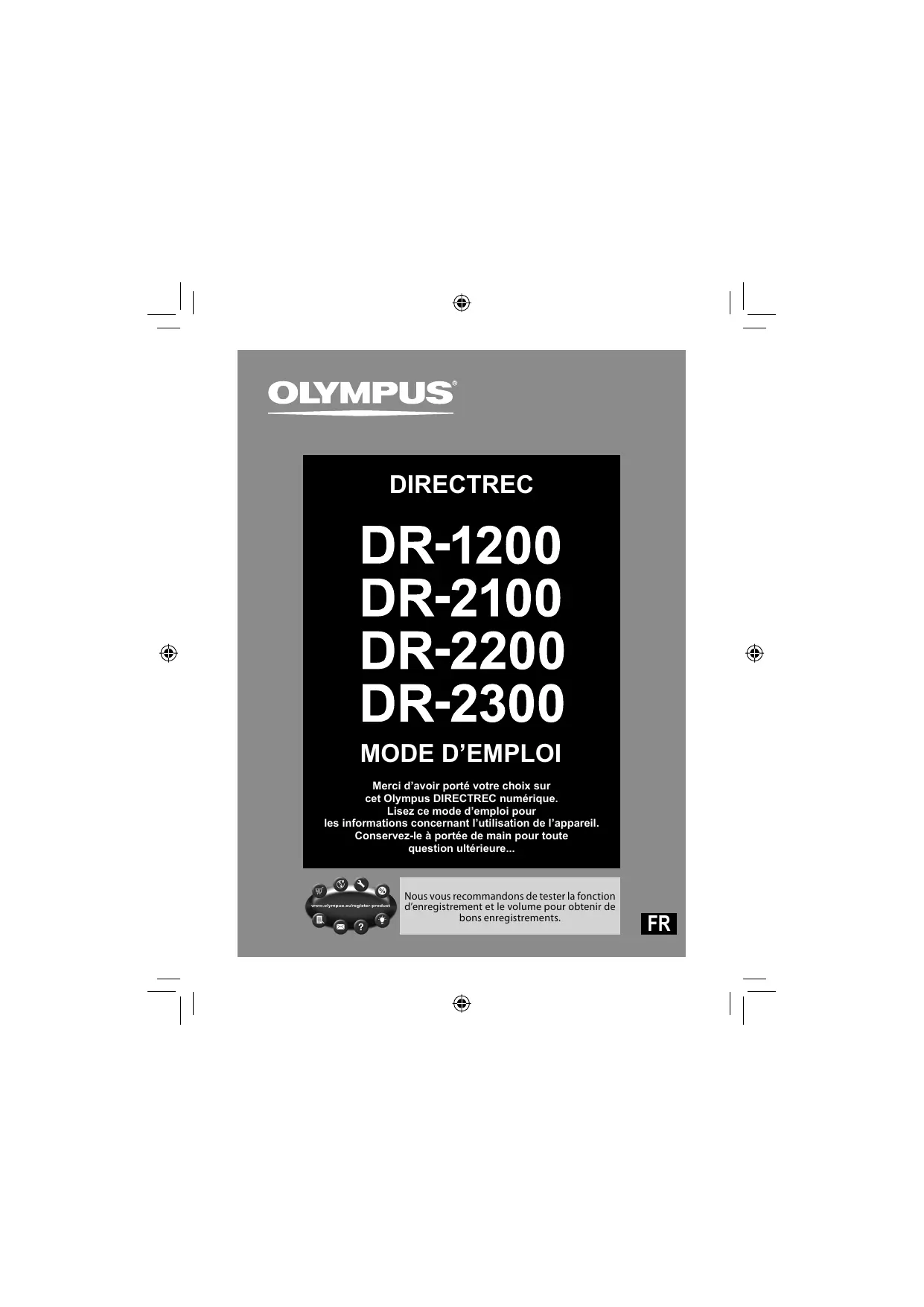

MODE D'EMPLOI DR-2200 OLYMPUS

Merci d'avoir porté votrechoix sur

cet Olympus DIRECTREC numérique.

Lisez ce mode d'emploi pour

les informations concernant l'utilisation de l'appareil.

Conservez-le à portée de main pour toute

question ultérieure...

• Le contenu de ce document peut être modifié sans préavis. Veuillez contacter un revendeur Olympus/agréé ou le centre de service après-venture pour obtenir les dernières informations sur nos produits.
• Les illustrations du Directrec représentées dans ce manuel peuvent différer du produit réel. Si vous avez des questions concernant les informations représentées dans ce document, veuillez contacter un revendeur autorisé Olympus professionnel ou notre centre de service après-vente.
• Olympus decline toute responsabilité en cas de dommages, pertes de données dues à un début ou une réparation de l'appareil effectué par Olympus, un centre de service Olympus agréé, ou des tierces parties.
• OLYMPUS IMAGING CORPORATION détient les droits d'auteur pour les instructions (ce manuel).

Marques de fabrique et marques de fabrique déposées

• Microsoft et Windows sont des marques de commerce ou des marques déposées de Microsoft Corporation.
• Macintosh et Mac OS sont des marques de commerce ou des marques déposées d'Apple Inc.

Les autres noms de produits et de marques indiqués ici peuvent être des marques de fabrique ou des marques de fabrique déposées par leurs propriétaires respectifs.

Précautions de sécurité

• Ne démontez pas, ne réparez pas et ne modifiez pas cet enregistreur vous-même.
• Ne laïsez pas le Directrec à portée de main des enfants. Le cable de l'appareil peut causeur risque d'étranglement.
• Déconnecter le cable lorsqué le Directrec est en cours d'enregistrement/ suppression peut endommager l'appareil et le rendre inutilisable.

• Gardez le Directrec à l'ecart des rayons directs du soleil, de températures élevées, ou d'humidité élevée.

• Ne stockez pas le Directrec dans des endroits humides ou poussiêux.

• Si le Directrec est mouillé, essuyez-le immédiatement avec un chiffon sec.
  N'utilisez pas de l'alcool ou un diluant pour nettoyer l'appareil.
• Ne soumettez pas le Directrec à des vibrations ou des chocs sévères.
• Ne placez pas des cartes magnétiques près du haut-parleur du Directrec pour éviter d'endommager les données sur les cartes.

Caracteristiques principales

Ce produits possède les caractéristiques suivantes.

• Un nouveau design et un nouvel emplacement des touches permettent un contrôle d'une seule main, sans même avoir à vérifier visuellement la position des touches de fonction. Directrec s'adapte facilement à votre main, pour un maniement sans effort.
• Avec un score DNS de 6 (le plus élevé), Directrec est l'appareil idéal pour la reconnaissance vocale.
• Equipé d'un microphone directionnel pour éliminer les bruits de fond et effectuer des enregistements clairs et précis.
• Tous les boutons sont programmables pour une utilisation intuitive et personnelle.
• Directrec est un périphérique audio USB ; il peut être utilisé comme un microphone USB et/ou un haut-parleur USB lorsqu'il est connecté à un ordinateur.
• Le Directrec peut sauvegarder un fichier d'enregistrement sur un ordinateur au format PCM.
• Un haut-parleur intégré puissant produit un son haut fidélité.

Environnement d'exploitation

Assurez-vous que votre ordinateur possède la configuration minimum requise indiquée ci-dessous.

Veuillez vérifier avec votre administrateur système ou votre revendeur

Olympus professionnel.

Windows

Système d'exploitation :

Microsoft® Windows® XP Service Pack 3 (32bit/64bit)

Microsoft® Windows Vista® Ultimate/Enterprise/Business Service Pack 1 (32bit/64bit)

Microsoft® Windows® 7 Ultimate Professional (32bit/64bit)

CPU/RAM:

Au moins la configuration requise minimum pour le système d'exploitation utilisé

Port USB:

Un ou plusieurs ports libres

Macintosh

Système d'exploitation :

Mac OS X 10.4.11 - 10.6

CPU/RAM:

Au moins la configuration requise minimum pour le système d'exploitation utilisé

Port USB:

Un ou plusieurs ports libres

Remarque

• Si vous branchez le Directrec sur un concentrateur USB, le fonctionnement risque de devenir instable. Dans de tels cas, évitez d'utiliser un concentrateur USB.

DR-2200

DR-1200

DR-2100

DR-2300

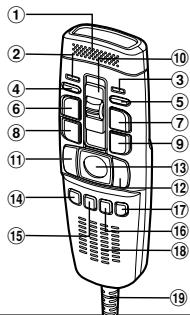

① Microphone intégré
② Indicateur d'enregistrement trois couleurs (rouge, vert et bleu)
③ Indicateur d'enregistrement inséré (vert)
④ Touche volume -
⑤ Touche volume +
⑥ Touche NEW (Nouveau)
⑦ Touche Insérer / Ecraser
⑧ Touche REW (Retour)
⑨ Touche FF (Avance rapide)
10 Commande commutateur REC (Enregisterer)/STOP (Arrêt)/PLAY (Lire)/REV (Revue)

⑪ Touche LEFT (gauche)
⑫ Touche RIGHT (droite)
⑬ Boule de commande
⑭ Touche F1 (Fonction 1)
15 Touche F2 (Fonction 2)
16 Touche F3 (Fonction 3)
⑦ Touche F4 (Fonction 4)
Haut-parleur intégré
19 Cable USB
20 Touche BACK (Retour)
② Touche REC (Enregister)
2 Touche PLAY (Lire)/PAUSE (Pause)
23 Fente pour code-barres

Format d'enregistrement: PCM 16bit 44,1kHz mono
Niveau d'entrée 86dBSPL(-45dBv)
Réponse de fréquence du microphone: 100Hz à 14kHz
Réponse en fréquence générale: 300Hz à 10kHz
■ Puisance de travail max.: 320 mW (haut-parleur 8Ω)

Dimensions extérieures: 154mm× 44,6mm× 31,6mm (Hors protubérances)
Poids: 201g(DR-1200), 183g(DR-2100), 201g(DR-2200), 206g(DR-2300)
Longueur de cable: 2,5m
Type de prise: connecteur USB de type A

Assistance technique et soutien

Les informations suivantes concernent seulement les questions techniques et le soutien pour le OLYMPUS Directrec et son logiciel.

Numéro de ligne directe aux Etats-Unis et au Canada 1-888-553-4448
- Adresse électronique de soutien aux Etats-Unis et au Canada [e-mail]
Numéro de ligne directe en Europe
Numéro d'appeil gratuite: 00800 67 10 83 00
disponible en Allemagne, Autriche, Belgique, Danemark, Finande, France, Norvège, Italie, Luxembourg, Pays-Bas, Royaume-Uni, Portugal, Espagne, Suède, Suisse.
Numéros payants pour le reste de l'Europe
+ 49 180 567 1083
+ 49 40 23773 4899
Adresse électronique de soutien en Europe dss/[e-mail]

Pour les clients résident en Europe

L'indication «CE» signifie que ce produit est conforme aux exigences européennes concernant la sécurité, la santé, l'environnement et la protection du consommateur.

Ce symbole [poubelle sur roues barrede'une croix WEEE annexe IV]indique une collecte séparée des déchets d'équipements électriques et électroniques dans les pays de l'UE. Veuillerne pas jeter l'équipment dans les ordures domestiques. Pour la mise en rebut de ce produit, utilisez les systèmes de traitement et de collecte disponibles dans votre pays.

Product concenre: DR-1200/DR-2100/DR-2200/DR-2300

Ce symbole [poubelle sur roues barrée d'une croix Directive 2006/66/CE, annexe II] indique une collecte séparée des piles usagées dans les pays de l'UE. Veuilliez ne pas jeter les piles dans les ordures domestiques. Pour la mise en rebut des piles usagées, utilisez les systèmes de traitement et de collecte disponibles dans chaque pays.

DIRECTREC

DR-1200

DR-2100

DR-2200

DR-2300
