MANUALE UTENTE SR 800-18 Mafell

Leggere tutte le avvertenze di sicurezza e le istruzioni. La mancanza del rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scossa elettrica, incendio e/o gravi lesioni. Conservare tutte le avvertenze di sicurezza e le istruzioni per il futuro.

WAARSCHUWING

I - Dichiarazione di conformità CE

Con la presente certificiamo che la macchina SR 800-18 è conforme alle seguenti direttive CE applicabili. Nella progettazione e la costruzione sono state applicate le seguenti norme. Responsabile per la composizione della documentazione tecnica: Mafell AG

1 Spiegazione dei simboli....40
2 Informazioni sul prodotto 40
2.1 Informazioni sul fabbricante 40
2.2 Informazioni riguardo alla batteria 40
2.3 Identificazione della macchina 40
2.4 Dati tecnici 41
2.5 Emissioni 41
2.6 Dotazione 41
2.7 Dispositivi di sicurezza 42
2.8 Impiego conforme alla destinazione....42
2.9 Rischi residui 42
3 Avvertenze generali di sicurezza per elettroutensili 42
4 Ulteriori avvertenze di sicurezza per avvitatori a percussione 42
5 Regole specifiche di sicurezza 42
5.1 Area di lavoro 42
5.2 Avvertenze circa la manutenzione e riparazione....43
5.3 Avvertenze circa le batterie ricaricabili 43
6 Struttura....43
6.1 Componenti illustrati....43
7 Attrezzaggio / Regolazione 43
7.1 Caricamento della batteria ricaricabile 43
7.2 Batteria ricaricabile – stato di carica e indicatore di segnali....44
7.3 Inserimento della batteria ricaricabile....44
7.4 Rimozione della batteria ricaricabile....44
7.5 Impostazione della coppia con la rotella regolatrice....45
7.6 Impostazione della coppia con il pulsante a levetta 45
7.7 Adattamento automatico del numero di giri ASC 45
7.8 Cambio utensile 45
8 Funzionamento....45
8.1 In generale 45
8.2 Accensione e spegnimento 46
8.3 Senso di rotazione, sicura di trasporto 46
8.4 Lampada LED – accendi/spegni 46
8.5 Applicazione / rimozione del gancio per cintura 46
8.6 Indicazioni di lavoro....46
9 Manutenzione e riparazione 47
9.1 Tenuta a magazzino....47
9.2 Trasporto 47
9.3 Smaltimento dei pacchi batteria/delle batterie....47
10 Eliminazione dei guasti....48
11 Accessori speciali 49
12 Disegno esploso e distinta dei ricambi 49

1 Spiegazione dei simboli

Questo simbolo si trova ovunque siano riportate avvertenze riguardo alla vostra sicurezza.

In caso di mancata osservanza possono conseguire seri infortuni.

Questo simbolo contrassegna una situazione potenzialmente dannosa.

Se essa non viene evitata, il prodotto o oggetti nelle sue vicinanze possono essere danneggiati.

Questo simbolo contrassegna suggerimenti e altre utili informazioni per gli utilizzatori.

2 Informazioni sul prodotto

per macchina con codice 91F702, 91F703

2.1 Informazioni sul fabbricante

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefono +49 (0)7423/812-0, Fax [phone], E-mail [e-mail], Homepage www.mafell.com

2.2 Informazioni riguardo alla batteria

La dichiarazione di conformità CE relativa alle batterie è disponibile sulla nostra homepage www.mafell.com in piedinatura alle voci «Note legali», «Dichiarazione di conformità».

2.3 Identificazione della macchina

Marcatura CE che attesta la conformità ai requisiti fondamentali di sicurezza e di salute come da Allegato I della Direttiva Macchine e del Regolamento per batterie.

Solo per i paesi dell'UE

Non smaltire apparecchi elettrici insieme ai rifiuti domestici!

Secondo la direttiva europea 2012/19/UE sugli apparecchi elettrici ed elettronici in disuso ed alla sua attuazione in diritto nazionale, gli attrezzi elettrici da smaltire devono essere raccolti e riciclati in maniera differenziata.

Leggere le istruzioni per l'uso. Ciò riduce il rischio di lesioni.

Proteggere le batterie dal calore, radiazioni solari eccessive, fuoco, gelo, acqua e umidità.

Proteggere le batterie dall'umidità!

Proteggere le batterie dal fuoco!

Sussiste il pericolo di esplosione!

CAS CORDLESS ALLIANCE SYSTEM

Cordless Alliance System (=CAS) è un sistema a batteria indipendente dal produttore. Altre informazioni sono riportate al sito www.cordless-alliance-system.com

2.4 Dati tecnici

Tensione operativa	18 V c.c.
Numero di giri a vuoto	0-2575 min ^-1
Numero di percussioni	0-3300 min ^-1
Coppia di serraggio max.	800 Nm
Portautensili della macchina	1/2" (12,7 mm)
Peso (con batteria ricaricabile 4,0 Ah)	3 kg
Dimensioni (P x L x A)	83 x 178 x 282 mm

2.5 Emissioni

Le emissioni di rumore indicate sono state misurate secondo la norma EN 62841-1 ed EN 62841-2-2 e possono essere utilizzate per confrontare l'elettroutensile con un altro e per fare una valutazione preliminare del carico.

Pericolo

Le emissioni di rumore durante il reale utilizzo dell'elettroutensile possono differire dai valori indicati, a seconda del modo in cui l'elettroutensile viene utilizzato, in particolare del tipo di pezzo da lavorare.

Perciò, indossare sempre una protezione dell'udito, anche quando l'elettroutensile funziona senza carico!

2.5.1 Informazioni sull'emissione dei rumori

I valori di emissione sonora ottenuti in conformità alla norma EN 62841 sono:

Livello di pressione acustica L	_PA = 99 dB (A)
Incertezza	K_PA = 3 dB (A)
Livello di potenza sonora L	_WA = 107 dB (A)
Incertezza K	_WA = 3 dB (A)

La misurazione del rumore è stata eseguita senza utensile a vuoto.

2.5.2 Informazioni sulle vibrazioni

Durante l'avvitamento a percussione, l'oscillazione tipica mano-braccio è di 10,7 m/s ^2 .

L'incertezza di misurazione K è di 1,5 m/s ^2 .

2.6 Dotazione

Avvitatore a percussione SR 800-18 completo con:

1 gancio per cintura
1 valigetta per il trasporto
1 manuale di istruzioni per l'uso
1 libretto «Avvertenze di sicurezza»

2.7 Dispositivi di sicurezza

Pericolo

I dispositivi descritti sono indispensabili per il funzionamento sicuro della macchina e non devono essere rimossi o manomessi.

Prima del funzionamento, verificare la funzione dei dispositivi di sicurezza e la presenza di eventuali danneggiamenti. Non utilizzare la macchina con dispositivi di sicurezza mancanti o inefficaci.

La macchina è dotata dei seguenti dispositivi di sicurezza:

• Impugnatura
• Blocco di accensione
• Protezione termica mediante isolamento della parte anteriore della scatola ingranaggio

2.8 Impiego conforme alla destinazione

L'avvitatore a percussione viene utilizzato per avvitare e svitare viti e dadi.

L'impiego nel funzionamento continuo industriale non è consentito.

Qualsiasi altro uso di quello descritto sopra non è consentito. Il fabbricante non risponde per danni derivanti da un uso di tale tipo. Tale utilizzo annulla anche la garanzia e i diritti di garanzia.

Per usare la macchina conforme alla sua destinazione d'uso è necessario osservare le condizioni di esercizio, di manutenzione e di riparazione prescritte da Mafell.

Utilizzare solo batterie ricaricabili CAS e accessori originali della MAFELL.

2.9 Rischi residui

Pericolo

Nonostante l'uso conforme alla destinazione e l'osservanza delle disposizioni di sicurezza restano dei rischi residui causati dall'uso previsto, i quali potrebbero comportare di conseguenza danni alla salute.

• Toccare l'utensile di lavoro è un rischio, poiché dopo un breve periodo di utilizzo raggiunge temperature elevate. Pericolo di ustioni!
• Toccare la scatola ingranaggio è un rischio, poiché dopo un breve periodo di utilizzo raggiunge temperature elevate. Pericolo di ustioni!
• Danneggiamento dell'udito in caso di lavori prolungati ad alto livello di rumore senza cuffie protettive.

3 Avvertenze generali di sicurezza per elettroutensili

Pericolo

Osservate sempre le seguenti avvertenze di sicurezza e le disposizioni di sicurezza vigenti nel paese di utilizzazione!

Leggere anche tutte le avvertenze di sicurezza riportate nel libretto allegato 070500 «Avvertenze di sicurezza» (secondo norma EN 62841-1).

4 Ulteriori avvertenze di sicurezza per avvitatori a percussione

- Tenere l'elettroutensile solo dalle superfici dell'impugnatura isolate, quando eseguite dei lavori dove la vite potrebbe toccare cavi elettrici nascosti. Il contatto della vite con un cavo conduttore di tensione può mettere sotto tensione anche parti metalliche dell'apparecchio e causare una scossa elettrica.

5 Regole specifiche di sicurezza

5.1 Area di lavoro

• È assolutamente vietato che questa macchina venga usata da bambini o da ragazzi. Fanno eccezione giovani sotto la sorveglianza di personale esperto ai fini di istruzione.
• Fare attenzione che all'interno dell'area di pericolo non si trovano delle persone.
• Mai lavorare senza i dispositivi di protezione prescritti e previsti per il rispettivo lavoro e non modificare niente sulla macchina che potrebbe pregiudicare la sicurezza.
• Indossare sempre i dispositivi di protezione individuale quando si lavora con la sega circolare da banco (protezione dell'udito, occhiali di

protezione, mascherina antipolvere, scarpe di sicurezza).

• Assicurarsi di lavorare in una postazione libera e antisdrucciolevole con sufficiente illuminazione.
• Controllare che nel pezzo da lavorare non vi siano corpi estranei.
• Bloccare il pezzo da lavorare con morsetti a vite per impedirne lo spostamento o la rotazione.
• Assicurarsi che al punto dove si deve lavorare non si trovi nessuna condotta di corrente, di acqua o di gas (p.e. servendosi di un metaldetector).
• Scegliete sempre l'utensile di lavoro adatto al lavoro da svolgere e informatevi sul suo corretto utilizzo.
• Prima di ogni utilizzo, verificare se l'utensile è danneggiato! Utensili di lavoro danneggiati devono essere subito sostituiti.
• L'utensile di lavoro deve essere pulito.
• Posizionare la macchina sulla vite / dado solo quando è spenta.
• Non utilizzare bussole incrinate né bussole o inserti che abbiano cambiato la loro forma.
• Prestare particolare attenzione durante l'avvitamento di viti lunghe. Sussiste il pericolo di scivolare!
• Non toccare parti rotanti durante l'avvitamento.
• Non lasciare che prolunghe, viti, perni e/o dadi ruotino liberamente sulla macchina.
• Dopo un utilizzo in continuo prolungato, lasciare raffreddare la scatola ingranaggio. Sussiste il pericolo di ustioni!

5.2 Avvertenze circa la manutenzione e riparazione

• Rimuovere la batteria ricaricabile prima di ogni cambio utensile e prima di effettuare qualsiasi lavoro di manutenzione.
• Pulire periodicamente la macchina. Ciò rappresenta un importante fattore di sicurezza.
• Non pulire la scatola ingranaggio con liquidi infiammabili.
• Utilizzare solo ricambi e accessori originali della MAFELL. In caso contrario la garanzia decade e il fabbricante non risponde per eventuali danni.

5.3 Avvertenze circa le batterie ricaricabili

• Proteggere la macchina e le batterie dall'umidità!
• Non gettare le batterie nel fuoco!

• Non utilizzare batterie difettose o deformate!

• Non aprire le batterie!

• Non toccare i contatti delle batterie ricaricabili e non metterle in cortocircuito!
• Dalle batterie ai ioni di litio difettose potrebbe fuoriuscire un liquido leggermente acidoso infiammabile! Nel caso in cui si verifichi una perdita di liquido della batteria e questo venga a contatto con la pelle, risciacquare subito ed abbondantemente con acqua. Se il liquido della batteria dovesse venire a contatto con gli occhi, risciacquare con acqua pulita ed affidarsi immediatamente alle cure di un medico!
• Rimuovere le batterie dalla macchina prima di eseguire qualsiasi regolazione, riallestimento, manutenzione o pulizia.
• Rimuovere le batterie ricaricabili se la macchina viene riposta incustodita, trasportata o immagazzinata.

6 Struttura

6.1 Componenti illustrati

(vedi Fig. 1)

(1) Portautensili
(2) Pulsante a levetta
(3) Commutatore senso di rotazione / blocco di accensione
(4) Impugnatura
(5) Rotella regolatrice – preselezione coppia
(6) Lampada LED
(7) Gancio per cintura
(8) Tasto indicatore di capacità e segnale
(9) Batteria ricaricabile
(10) Indicatore di segnali elettronico
(11) Sblocco batteria

7 Attrezzaggio / Regolazione

7.1 Caricamento della batteria ricaricabile

Verificare se la tensione nominale delle batterie corrisponde alle indicazioni riportate sulla macchina.

Batterie e caricabatteria sono sincronizzate tra loro. Utilizzare solo batterie ricaricabili CAS e caricabatterie originali della MAFELL.

Se la macchina è nuova, prima del suo utilizzo caricare le batterie.

La descrizione della procedura di ricarica è riportata nelle istruzioni fornite insieme al caricabatterie.

Le batterie sono dotate di un monitoraggio della temperatura. Questo garantisce che le batterie vengono ricaricate solo in una fascia di temperatura tra 0 °C e 50 °C. Con ciò si raggiunge una elevata durata di vita della batteria ricaricabile.

Un tempo operativo notevolmente ridotto ad ogni ricarica, indica che la batteria ricaricabile è consumata e che deve essere sostituita.

Pericolo

Pericolo di esplosione

Proteggere la batteria ricaricabile dal calore, fuoco e umidità.

Non mettere la batteria ricaricabile sopra corpi riscaldanti e non sottoporla per lungo tempo a forti radiazioni solari. Temperature oltre 50 °C danneggiano la batteria ricaricabile. Prima di eseguire la ricarica, lasciare raffreddare la batteria ricaricabile riscaldata.

La temperatura ottimale di conservazione è tra 10 °C e 30 °C.

Non aprire la batteria ricaricabile e proteggerla da urti. Conservare la batteria ricaricabile in luogo asciutto e protetta dal gelo.

Pericolo

Coprire i contatti della batteria ricaricabile in caso di conservazione fuori il caricabatteria. Con cortocircuito dovuto da ponticellamento metallico sussiste il pericolo d'incendio e di esplosione.

Osservare le avvertenze riguardo alla tutela dell'ambiente.

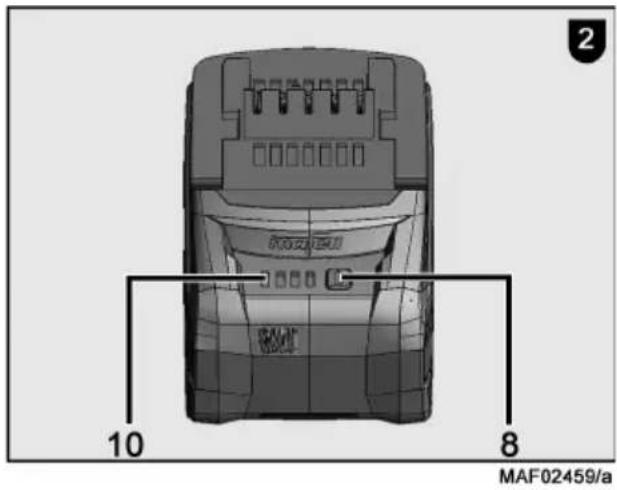

7.2 Batteria ricaricabile - stato di carica e indicatore di segnali

Premere il tasto 8 per indicare lo stato di carica della batteria ricaricabile. Leggere lo stato di carica dalla spia elettronica 10.

Se la batteria ricaricabile è quasi scarica, lampeggia una spia LED. Ricaricare la batteria ricaricabile.

7.3 Inserimento della batteria ricaricabile

Inserimento: Infilare la batteria ricaricabile caricata 9 nell'apposita guida sotto l'impugnatura finché non si sente che scatta in posizione.

Prima dell'uso, assicurarsi della sede sicura delle batterie ricaricabili nella macchina.

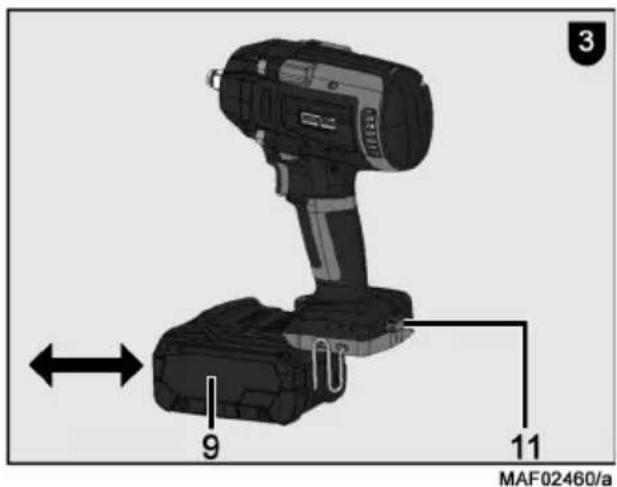

7.4 Rimozione della batteria ricaricabile

Premere il tasto di sblocco 11 ed estrarre la batteria ricaricabile 9 dall'apposita guida (vedi Fig. 3).

3 9 11 MAF02460/a

Non farlo con forza.

7.5 Impostazione della coppia con la rotella regolatrice

Il numero di giri e la coppia di serraggio sono direttamente correlati. Più basso è il numero di giri, minore è la coppia di serraggio.

- Impostare la coppia di serraggio mediante la rotella regolatrice 5 (vedi Fig. 1).

Attraverso i livelli del numero di giri da 1 a 6 è possibile impostare diverse coppie di serraggio. Il livello del numero di giri 1 corrisponde a una coppia bassa, mentre il livello 6 alla coppia massima. Sono inoltre disponibili livelli intermedi.

Eseguire una prova di avvitamento per determinare il giusto numero di giri.

7.6 Impostazione della coppia con il pulsante a levetta

Il numero di giri può essere variato in modo continuo premendo il pulsante a levetta con differente forza, consentendo di adattarlo al materiale e alle condizioni di lavoro.

- Aumentare o diminuire il numero di giri variando la profondità di pressione del pulsante a levetta 2.

7.7 Adattamento automatico del numero di giri ASC

Il livello del numero di giri ASC (Automatic Speed Control) dispone di un adattamento automatico del numero di giri.

Adattamento del numero di giri allo sbloccaggio: impedisce la caduta della vite / dado grazie alla riduzione automatica del numero di giri dopo l'allentamento.

Adattamento del numero di giri all'avvitamento: impedisce un avvitamento eccessivo della vite / dado grazie allo spegnimento automatico della macchina dopo il primo colpo.

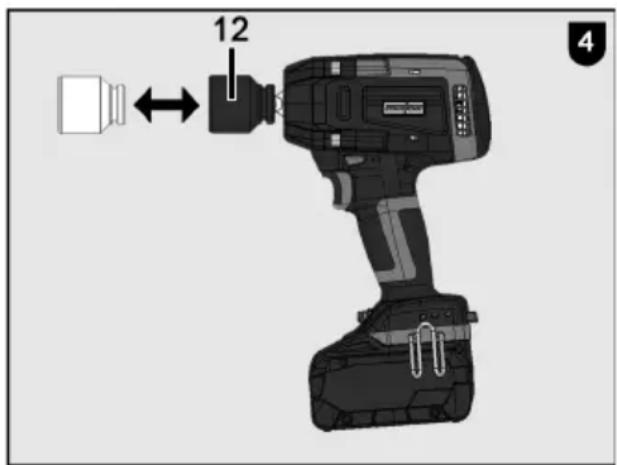

7.8 Cambio utensile

Pericolo di ustioni

Dopo l'esecuzione dei lavori, l'utensile può essere estremamente caldo. Il contatto con l'utensile può causare ustioni alla pelle. Lasciare raffreddare l'utensile prima di cambiarlo.

Utilizzare solo utensili di alta qualità che siano adatti alle forze e alle coppie che si verificano! Utensili rotti comportano un difetto della macchina. Per la riparazione, rivolgersi ai punti di assistenza clienti per utensili elettrici MAFELL.

Il portautensili 1 (Fig. 1) consente un cambio rapido degli utensili sull'attacco quadrato da 12 .

Inserimento dell'utensile:

- Inserire l'utensile 12 fino a battuta nel portautensili. Se necessario, ruotare l'utensile leggermente di qua e di là (vedi Fig. 4).

Rimozione dell'utensile:

- Estrarre l'utensile 12 in avanti.

12 4

MAF02461/a

8 Funzionamento

8.1 In generale

Tutte le persone addette all'uso della macchina devono conoscere le presenti istruzioni per l'uso ed in particolare essere edotte circa il contenuto del capitolo "Avvertenze di sicurezza".

8.2 Accensione e spegnimento

Accensione

- Premere il pulsante a levetta 2 per accendere l'avvitatore a percussione e tenerlo premuto.

Spegnimento:

- Rilasciare il pulsante a levetta 2.

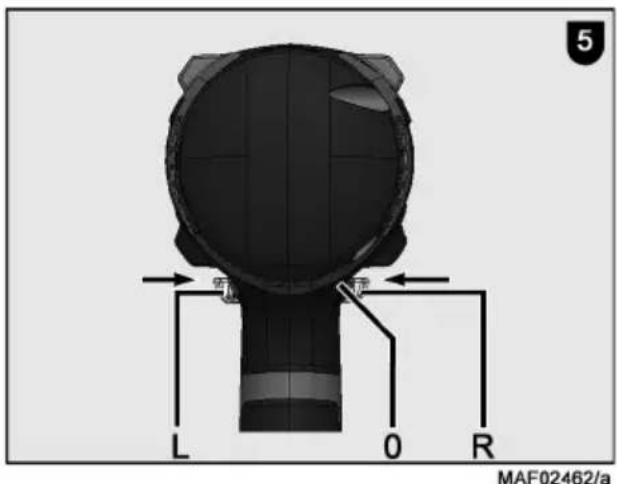

8.3 Senso di rotazione, sicura di trasporto

La macchina è dotata di un commutatore del senso di rotazione che funge anche da blocco di accensione come sicura per il trasporto.

(vedi Fig. 5)

R = corsa destrorsa

Per la rotazione in senso orario, premere il selettore di direzione di rotazione sul lato destro.

L = corsa sinistrorsa

Per la rotazione in senso antiorario, premere il selettore di senso di rotazione sul lato sinistro.

0 = posizione centrale: sicura di trasporto

(Blocco di accensione)

8.4 Lampada LED - accendi/spegni

L'avvitatore a percussione è dotato di una lampadina a LED. All'accensione, l'area di lavoro della macchina viene illuminata.

• Premere il pulsante a levetta 2, per accendere la lampadina a LED 6.
• Dopo aver rilasciato il pulsante a levetta 2, la lampadina a LED 6 rimane accesa per circa 5 secondi e poi si spegne.

8.5 Applicazione / rimozione del gancio per cintura

Utilizzare il gancio per cintura per agganciare la macchina alla cintura degli indumenti di lavoro. Per facilitare la presa del gancio della cintura, rimuovere la batteria ricaricabile (vedi capitolo 7.4)

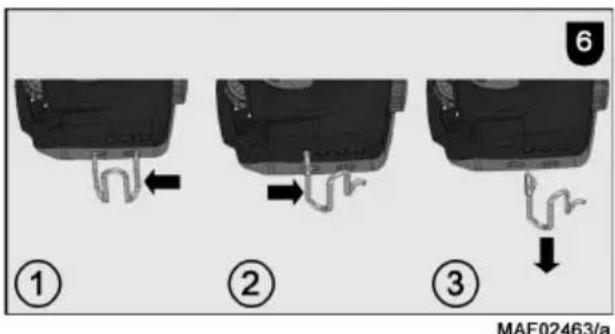

Rimozione:

• Comprimere il gancio per cintura (7) sul lato posteriore (Fig. 6).
• Farlo uscire dall'apertura posteriore.
• Allentare il gancio della cintura e rimuoverlo dall'apertura anteriore.

Montaggio:

• Stringere il gancio per cintura (7) e inserirlo nelle aperture previste della macchina.
• Il gancio per cintura (7) può essere montato su entrambi i lati della macchina.

8.6 Indicazioni di lavoro

Pericolo di ustioni

La scatola ingranaggio può diventare molto calda a causa del funzionamento prolungato della macchina. Sussiste il pericolo di ustioni!

Lasciare raffreddare una scatola ingranaggio surriscaldata

La procedura di avvitatura dell'avvitatore a percussione consiste nell'avvitare una vite /dado tramite il movimento rotatorio dell'utensile e nel serrare una vite / dado tramite il meccanismo a percussione.

La coppia di serraggio dipende dalla durata dell'impatto.

L'andamento della coppia varia in base al caso di applicazione. Tenere conto dei possibili casi di applicazione:

Caso di applicazione «Avvitamento duro»:

Nell'avvitamento nei materiali duri, come p.e. nel metallo o calcestruzzo, la coppia massima di serraggio viene raggiunta già dopo una breve durata d'impatto (5 secondi circa).

Caso di applicazione «Avvitamento dolce»:

Nell'avvitamento nei materiali morbidi, come p.e. nel legno, è invece necessaria una durata d'impatto più lunga per ottenere la coppia desiderata.

Per i lavori con la macchina, procedere nel modo seguente:

• Posizionare la macchina sulla vite / dado quando è spenta.
• Durante il lavoro, mantenere la macchina in posizione diritta sulla vite o sul dado.
• Impostare la coppia di serraggio variando la rotella regolatrice oppure premendo il pulsante a levetta 2, in modo da non danneggiare la vite / dado o che la testa della vite non si stacchi.

Nel caso di viti e dadi piccoli la coppia massima di serraggio viene raggiunta già dopo meno di 0,5 secondi di durata dell'impatto.

- Determinare la giusta durata dell'impatto mediante una prova di avvitamento.

9 Manutenzione e riparazione

Pericolo

Estrarre la batteria prima di iniziare i lavori di manutenzione.

Le macchine MAFELL sono costruite in maniera da richiedere una manutenzione ridotta.

Mantenere la macchina sempre pulita.

Soffiare regolarmente la macchina con aria compressa attraverso le fessure di ventilazione posteriori.

Se l'apparecchio nonostante accurate procedure di fabbricazione e di prova dovesse andare in avaria, lasciare eseguire la riparazione da un punto di servizio assistenza clienti autorizzato per utensili elettrici MAFELL.

Conservare l'apparecchio in luogo asciutto e protetto dal gelo.

Utilizzare solo accessori e ricambi della MAFELL.

Lasciare cambiare da un punto di servizio assistenza

clienti della MAFELL quei componenti che per la loro sostituzione non esiste alcuna descrizione.

9.1 Tenuta a magazzino

Pulire accuratamente la macchina se non viene usata per un lungo periodo. Spruzzare dell'antiruggine sulle parti di metallo lucide.

9.2 Trasporto

Le batterie ricaricabili agli ioni di litio sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada dall'utilizzatore senza ulteriori precauzioni.

In caso di spedizione tramite terzi (p.e.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso, per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la scatola non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo.

Vi preghiamo di osservare anche eventuali ulteriori norme nazionali.

9.3 Smaltimento dei pacchi batteria/delle batterie

Utensili elettrici, batterie ricaricabili, accessori e imballaggi devono essere raccolti in maniera differenziata e riciclati in modo ecologico.

Non smaltire le apparecchiature elettriche e le batterie insieme ai rifiuti domestici!

Solo per i paesi UE:

Secondo la direttiva europea 2012/19/UE, gli utensili elettrici che non sono più utilizzabili e secondo la direttiva europea (UE) 2023/1542, le batterie ricaricabili/batterie difettose o usate devono essere raccolte in maniera differenziata e riciclate in modo ecologico.

Batterie ricaricabili/Batterie:

Li-Ion:

Si prega di tener presente le indicazioni riportate al paragrafo «Trasporto», pagina 47.

Con riserva di modifiche tecniche.

10 Eliminazione dei guasti

Pericolo

L'accertamento delle cause dei seguenti disturbi e la loro eliminazione richiedono sempre la massima attenzione e cautela. Staccare dapprima le batterie!

Di seguito sono riportati alcuni dei guasti più frequenti e le rispettive cause. In caso di altri guasti, rivolgiti al tuo rivenditore o direttamente al servizio di assistenza clienti MAFELL.

Guasto	Causa	Eliminazione
La macchina non si lascia accendere	Batteria ricaricabile scarica	Caricare la batteria ricaricabile
	Batteria ricaricabile non innestata nella posizione finale.	Inserire la batteria ricaricabile correttamente e assicurarsi che sia saldamente in sede.
L'indicatore del segnale elettronico è acceso fisso.	La batteria ricaricabile è quasi scarica.L'elettronica protegge la batteria ricaricabile dalla scarica completa.	Ricaricare la batteria ricaricabile.
	Temperatura troppo alta. Lasciare	raffreddare la macchina o la batteria ricaricabile.
	La protezione dal riavvio impedisce la ripartenza della macchina.	Spegnere e riaccendere la macchina. Se la batteria ricaricabile viene inserita quando la macchina è accesa, la macchina non si avvia.
Viene emesso un segnale di allarme acustico.	Sovraccarico della macchina durante il lavoro.	Lasciare raffreddare la macchina.
La macchina si spegne in caso di improvviso aumento del carico.	Con un aumento improvviso del carico, anche la corrente richiesta aumenta di colpo. Questo aumento, che si presenta a un blocco improvviso o a un contraccolpo, viene misurato e causa lo spegnimento della macchina.	Spegnere e riaccendere la macchina. Puoi continuare a lavorare normalmente. Tentare di evitare altri bloccaggi.
Sviluppo di fumo improvviso dal carter del motore.	Sovraccarico dell'elettronica macchina.	Interrompere l'alimentazione di energia rimuovendo il pacco batteria ricaricabile. Lo sviluppo di fumo cessa.Non inserire più batterie ricaricabili! Evitare di inalare il fumo!
L'utensile si stacca dal portautensili.	La ghiera di serraggio o la guarnizione OR del portautensili sono usurate.	Utilizzare una nuova ghiera di serraggio e una nuova guarnizione OR.
	L'attacco quadro dell'avvitatore a percussione è fortemente usurato.	Lasciare sostituire l'attacco quadro (mandrino) da un Centro per il Servizio Clienti elettroutensili MAFELL autorizzato.
	L'attacco quadro dell'utensile è fortemente usurato.	Sostituire l'utensile usurato.
L'utensile non si lascia staccare dal portautensili.	La ghiera di serraggio o la guarnizione OR del portautensili sono usurate.	Utilizzare una nuova ghiera di serraggio e una nuova guarnizione OR.

11 Accessori speciali

• Batteria PowerTank 18 M 72 LiHD N. d'ordinazione 094500
• Batteria PowerTank 18 M 72 LiHDX N. d'ordinazione 094523
• Batteria PowerTank 18 M 99 LiHD N. d'ordinazione 094503
• Batteria PowerTank 18 M 144 LiHD N. d'ordinazione 094498
• Batteria PowerTank 18 M 144 LiHDX N. d'ordinazione 094520
• Stazione di ricarica batterie APS M GB N. d'ordinazione 094493
• Stazione di ricarica batterie APS M N. d'ordinazione 094492
• Stazione di ricarica batterie APS M+ N. d'ordinazione 094509
• Stazione di ricarica batterie APS M+ -GB N. d'ordinazione 094511

12 Disegno esploso e distinta dei ricambi

Le corrispondenti informazioni riguardo ai ricambi sono riportate alla nostra homepage: www.mafell.com

Inhoudsopgave

Pri tem ne smete uporabiti sile.

7.5 Nastavljanje navora z nastavitvenim kolescem
