BEDIENUNGSANLEITUNG SR 800-18 Mafell

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

WARNING

D - EG Konformitätserklärung

Wir bescheinigen hiermit, dass die Maschine SR 800-18 den angeführten EU-Richtlinien entspricht. Bei Konstruktion und Bau wurden die gelisteten Normen angewendet. Bevollmächtigter für die Zusammenstellung der technischen Unterlagen: Mafell AG

Art.-Nr. 91F702, 91F703

Mafell AG

Beffendorfer Str. 4

D - 78727 Oberndorf, den 19.12.2025

Dipl.-Ing. (FH) Thorsten Bühl

Vorstandsvorsitzender / CEO

Leitung Entwicklung und Konstruktion

Inhaltsverzeichnis

1 Zeichenerklärung....6
2 Erzeugnisangaben 6
2.1 Angaben zum Hersteller....6
2.2 Angaben zum Akku 6
2.3 Kennzeichnung der Maschine 6
2.4 Technische Daten 7
2.5 Emissionen....7
2.6 Lieferumfang 7
2.7 Sicherheitseinrichtungen 8
2.8 Bestimmungsgemäße Verwendung 8
2.9 Restrisiken....8
3 Allgemeine Sicherheitshinweise für Elektrowerkzeuge 8
4 Zusätzlicher Sicherheitshinweis für Schlagschrauber 8
5 Spezifische Sicherheitsregeln 9
5.1 Arbeitsbereich 9
5.2 Hinweise zu Wartung und Instandhaltung....9
5.3 Hinweise zu Akkus 9
6 Aufbau 10
6.1 Abgebildete Komponenten 10
7 Rüsten / Einstellen 10
7.1 Akku laden....10
7.2 Akku - Ladezustand und Signalanzeige 10
7.3 Akku einsetzen....11
7.4 Akku entnehmen 11
7.5 Drehmoment über Stellrad einstellen 11
7.6 Drehmoment über Schalterdrücker einstellen 11
7.7 Automatische Drehzahlanpassung ASC 11
7.8 Werkzeugwechsel 11
8 Betrieb 12
8.1 Allgemeines....12
8.2 Ein- und Ausschalten 12
8.3 Drehrichtung, Transportsicherung 12
8.4 LED-Leuchte ein-/ausschalten 12
8.5 Gürtel-Clip anbringen / abnehmen 12
8.6 Arbeitshinweise 13
9 Wartung und Instandhaltung 13
9.1 Lagerung 13
9.2 Transport....13
9.3 Entsorgung Akkus/Batterien 14
10 Störungsbeseitigung....14
11 Sonderzubehör 16
12 Explosionszeichnung und Ersatzteilliste 16

1 Zeichenerklärung

Dieses Symbol steht an allen Stellen, an denen Sie Hinweise zu Ihrer Sicherheit finden.

Bei Nichtbeachten können schwerste Verletzungen die Folge sein.

Dieses Symbol kennzeichnet eine möglicherweise schädliche Situation.

Wenn sie nicht gemieden wird, kann das Produkt oder Gegenstände in seiner Umgebung beschädigt werden.

Dieses Symbol kennzeichnet Anwendertipps und andere nützliche Informationen.

2 Erzeugnisangaben

zu Maschine mit Art.-Nr. 91F702, 91F703

2.1 Angaben zum Hersteller

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Telefon [phone], Fax [phone], E-Mail [e-mail], Homepage www.mafell.com

2.2 Angaben zum Akku

Die CE-Konformitätserklärung zu den Akkus finden Sie auf unserer Homepage www.mafell.com im Fußbereich unter Rechtliches, Konformitätserklärung.

2.3 Kennzeichnung der Maschine

CE-Zeichen zur Dokumentation der Übereinstimmung mit den grundlegenden Sicherheits- und Gesundheitsanforderungen gemäß Anhang I der Maschinenrichtlinie und Batterieverordnung.

Nur für EU Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Lesen Sie die Betriebsanleitung. Dies verringert das Risiko einer Verletzung.

Schützen Sie den Akku vor Hitze, übermäßiger Sonneneinstrahlung, Feuer, Frost, Wasser und Feuchtigkeit.

Akkupacks vor Nässe schützen!

Akkupacks vor Feuer schützen!

Es besteht Explosionsgefahr!

CAS CORDLESS ALLIANCE SYSTEM

Cordless Alliance System (=CAS) ist ein herstellerübergreifendes Akku-System.

Weitere Informationen erhalten Sie unter www.cordless-alliance-system.com

2.4 Technische Daten

Betriebsspannung	18 V DC
Drehzahl im Leerlauf	0-2575 min ^-1
Schlagzahl	0-3300 min ^-1
Max. Anziehdrehmoment	800 Nm
Werkzeugaufnahme der Maschine	1/2" (12,7 mm)
Gewicht (mit Akku 4,0 Ah)	3 kg
Abmessungen (B x L x H)	83 x 178 x 282 mm

2.5 Emissionen

Die angegebenen Geräuschemissionen sind nach EN 62841-1 und EN 62841-2-2 gemessen worden und können zum Vergleich des Elektrowerkzeugs mit einem anderen und zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Gefahr

Die Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

Tragen Sie daher stets einen Gehörschutz, auch wenn das Elektrowerkzeug ohne Belastung läuft!

2.5.1 Angaben zur Geräuschemission

Die nach EN 62841 ermittelten Geräuschemissionswerte betragen:

Schalldruckpegel L	_PA = 99 dB (A)
Unsicherheit K	_PA = 3 dB (A)
Schallleistungspegel	L_WA = 107 dB (A)
Unsicherheit K	_WA = 3 dB (A)

Die Geräuschmessung wurde ohne Werkzeug im Leerlauf durchgeführt.

2.5.2 Angaben zur Vibration

Die typische Hand-Arm-Schwingung ist 10,7 m/s ^2 beim Schlagschrauben.

Die Messunsicherheit K beträgt 1,5 m/s ^2 .

2.6 Lieferumfang

Schlagschrauber SR 800-18 komplett mit:

1 Gürtel-Clip
1 Transportkasten
1 Betriebsanleitung
1 Heft "Sicherheitshinweise"

2.7 Sicherheitseinrichtungen

Gefahr

Diese Einrichtungen sind für den sicheren Betrieb der Maschine erforderlich und dürfen nicht entfernt bzw. unwirksam gemacht werden.

Prüfen Sie die

Sicherheitseinrichtungen vor dem Betrieb auf Funktion und mögliche Beschädigungen. Verwenden Sie die Maschine nicht mit fehlenden oder unwirksamen Sicherheitseinrichtungen.

Die Maschine ist mit den folgenden Sicherheitseinrichtungen ausgestattet:

• Handgriff
• Einschaltsperre
• Thermoschutz durch Isolation des vorderen Getriebegehäuses

2.8 Bestimmungsgemäße Verwendung

Der Schlagschrauber wird zum Eindrehen und Herausdrehen von Schrauben und Muttern eingesetzt.

Der Einsatz im industriellen Dauerbetrieb ist nicht zugelassen.

Ein anderer Gebrauch als oben beschrieben, ist nicht zulässig. Für einen Schaden, der aus einer solchen anderen Nutzung hervorgeht, haftet der Hersteller nicht, durch einen solchen Gebrauch erlöschen auch Garantie und Gewährleistungsansprüche.

Um die Maschine bestimmungsgemäß zu verwenden, halten Sie die von MAFELL vorgeschriebenen Betriebs-, Wartungs- und

Instandsetzungsbedingungen ein.

Verwenden Sie nur original Mafell / CAS-Akkupacks und Zubehör.

2.9 Restrisiken

Gefahr

Bei bestimmungsgemäßem Gebrauch und trotz der Einhaltung der Sicherheitsbestimmungen bleiben durch den Verwendungszweck hervorgerufene Restrisiken, welche zu gesundheitlichen Folgen führen können.

• Berühren des Einsatzwerkzeuges, bei welchem nach kurzer Anwendungsdauer hohe Temperaturen entstehen. Verbrennungsgefahr!
• Berühren des Getriebegehäuses, bei welchem nach kurzer Anwendungsdauer hohe Temperaturen entstehen. Verbrennungsgefahr!
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten mit hohem Lärmpegel ohne Gehörschutz.

3 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Gefahr

Beachten Sie stets die folgenden

Sicherheitshinweise und die im jeweiligen Verwenderland geltenden

Sicherheitsbestimmungen!

Lesen Sie auch die

Sicherheitshinweise im beigefügten

Heft 070500 „Sicherheitshinweise“ (nach Norm EN 62841-1).

4 Zusätzlicher Sicherheitshinweis für Schlagschrauber

- Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

5 Spezifische Sicherheitsregeln

5.1 Arbeitsbereich

• Kinder und Jugendliche dürfen diese Maschine nicht bedienen. Davon ausgenommen sind Jugendliche unter Aufsicht eines Fachkundigen zum Zwecke ihrer Ausbildung.
• Achten Sie darauf, dass sich keine Personen innerhalb der Gefahrenbereiches befinden.
• Arbeiten Sie nie ohne die für den jeweiligen Arbeitsgang vorgeschriebenen Schutzvorrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.
• Tragen Sie beim Arbeiten immer ihre persönliche Schutzausrüstung (Gehörschutz, Schutzbrille, Staubschutzmaske, Sicherheitsschuhe).
• Sorgen Sie für einen freien und rutschsicheren Standplatz mit ausreichender Beleuchtung.
• Kontrollieren Sie das Werkstück auf Fremdkörper.
• Sichern Sie das Werkstück mit Schraubzwingen gegen Verschieben oder Mitdrehen.
• Vergewissern Sie sich, dass sich an der zu bearbeitenden Stelle keine Strom-, Wasser- oder Gasleitungen befinden (z. B. mit einem Metallsuchgerät).
• Wählen Sie stets das für Ihre Arbeit geeignete Einsatzwerkzeug aus und informieren Sie sich über die richtige Verwendung.
• Prüfen Sie das Werkzeug vor jeder Verwendung auf Schäden! Beschädigte Einsatzwerkzeuge müssen sofort ersetzt werden.
• Das Einsatzwerkzeug muss sauber sein.
• Setzen Sie die Maschine nur in ausgeschaltetem Zustand auf die Schraube / Mutter auf.
• Verwenden Sie keine Nüsse mit Rissen sowie Nüsse oder Bits, die ihre Form verändert haben.
• Seien Sie vorsichtig beim Eindrehen langer Schrauben. Es besteht Abrutschgefahr!
• Berühren Sie keine rotierenden Teile während des Schraubvorgangs.
• Lassen Sie keine Verlängerungen, Schrauben, Bolzen und / oder Muttern frei an der Maschine drehen.

- Lassen Sie nach länger andauerndem Arbeiten das Getriebegehäuse abkühlen. Es besteht Verbrennungsgefahr!

5.2 Hinweise zu Wartung und Instandhaltung

• Entnehmen Sie den Akku vor einem Werkzeugwechsel und vor allen Wartungsarbeiten.
• Reinigen Sie die Maschine regelmäßig. Dies stellt einen wichtigen Sicherheitsfaktor dar.
• Reinigen Sie das Getriebegehäuse nicht mit brennbaren Flüssigkeiten.
• Verwenden Sie nur original MAFELL-Ersatz- und Zubehörteile. Es besteht sonst kein Garantieanspruch und keine Haftung des Herstellers.

5.3 Hinweise zu Akkus

• Schützen Sie die Maschine und die Akkus vor Nässe!
• Werfen Sie die Akkus nicht ins Feuer!
• Verwenden Sie keine defekten oder deformierten Akkus!
• Öffnen Sie nicht die Akkus!
• Berühren Sie nicht die Kontakte der Akkus und schließen Sie diese nicht kurz!
• Aus defekten Li-Ion-Akkus kann eine leicht saure, brennbare Flüssigkeit austreten! Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!
• Entnehmen Sie die Akkus aus der Maschine, bevor Sie irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vornehmen.
• Entnehmen Sie die Akkus, falls die Maschine unbeaufsichtigt abgelegt, transportiert oder gelagert wird.

6 Aufbau

6.1 Abgebildete Komponenten (siehe Abb. 1)

(1) Werkzeugaufnahme
(2) Schalterdrücker
(3) Drehrichtungsumschalter / Einschaltssperre
(4) Handgriff
(5) Stellrad - Drehmomentvorwahl
(6) LED-Leuchte
(7) Gürtel-Clip
(8) Taste Kapazitäts- und Signalanzeige
(9) Akku
(10) Elektronische Signalanzeige
(11) Entriegelung Akku

7 Rüsten / Einstellen

7.1 Akku laden

Prüfen Sie, ob die Nennspannung des Akkus mit der Angabe auf der Maschine übereinstimmt.

Akku und Ladegerät sind aufeinander abgestimmt. Verwenden Sie nur original Mafell / CAS-Akkupacks und Ladegeräte.

Laden Sie bei einer neuen Maschine zuerst den Akku auf.

Die Beschreibung des Ladevorgangs entnehmen Sie der mit dem Ladegerät mitgelieferten Anleitung.

Der Akku ist mit einer Temperaturüberwachung ausgestattet. Diese gewährleistet, dass der Akku nur im Temperaturbereich zwischen 0°C und 50°C geladen wird. Dadurch wird eine hohe Lebensdauer des Akkus erreicht.

Eine wesentlich verkürzte Betriebszeit je Aufladung bedeutet, dass der Akku verbraucht ist und ersetzt werden muss.

Gefahr Explosionsgefahr

Schützen Sie den Akku vor Hitze, Feuer und Nässe.

Legen Sie den Akku nicht auf Heizkörper und setzen Sie den Akku nicht längere Zeit starker Sonneneinstrahlung aus. Temperaturen über 50°C schaden dem Akku. Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.

Die optimale Aufbewahrungstemperatur liegt zwischen 10°C und 30°C.

Öffnen Sie nicht den Akku und schützen Sie ihn vor Stößen. Bewahren Sie den Akku trocken und frostsicher auf.

Gefahr

Decken Sie die Kontakte des Akkus bei Aufbewahrung außerhalb des Ladegerätes ab. Bei Kurzschluss durch metallische Überbrückung besteht Brand- und Explosionsgefahr.

Beachten Sie die Hinweise zum Umweltschutz.

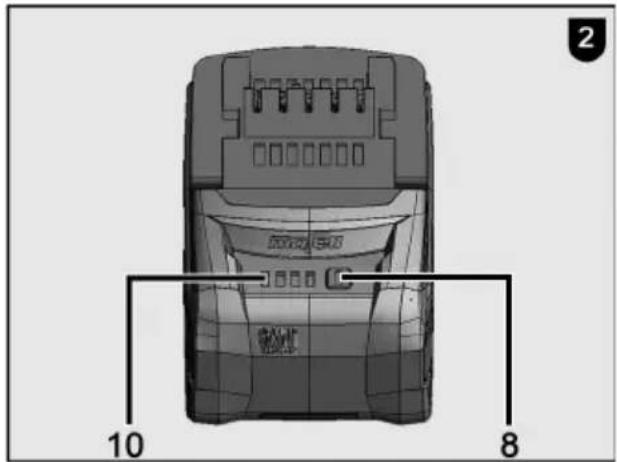

7.2 Akku - Ladezustand und Signalanzeige

Um den Ladezustand des Akkus abzufragen, drücken Sie die Taste 8. Lesen Sie den Ladezustand an der elektronischen Signalanzeige 10 ab (Abb. 2).

Ist der Akku fast leer, blinkt eine LED-Leuchte. Laden Sie den Akku wieder auf.

10 8

MAF02459/a

7.3 Akku einsetzen

Einsetzen: Schieben Sie den geladenen Akku 9 in die Akkuführung unter dem Handgriff ein, bis dieser spürbar einrastet.

Überzeugen Sie sich vor der Benutzung vom sicheren Sitz der Akkus in der Maschine.

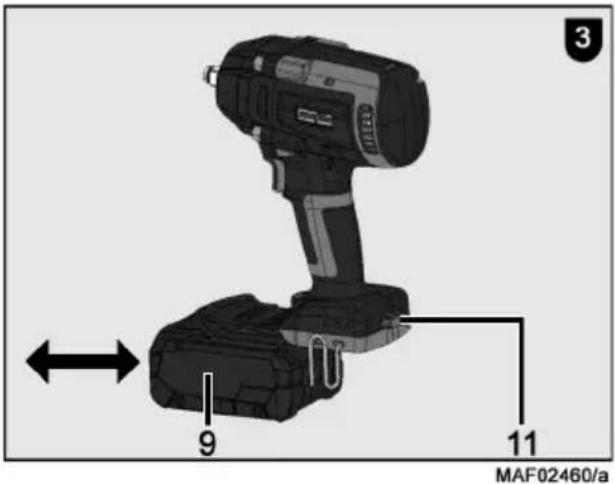

7.4 Akku entnehmen

Drücken Sie den Taster Entriegelung 11 und ziehen Sie den Akku 9 aus der Akkuführung heraus (siehe Abb. 3).

3 9 11 MAF02460/a

Wenden Sie keine Gewalt an.

7.5 Drehmoment über Stellrad einstellen

Die Drehzahl und das Anziehdrehmoment haben einen direkten Zusammenhang. Je kleiner die Drehzahl, desto niedriger das Anziehdrehmoment.

- Stellen Sie das Anziehdrehmoment über das Stellrad 5 ein (siehe Abb. 1).

Über die Drehzahlstufen 1-6 können verschiedene Anziehdrehmomente eingestellt werden. Dabei ist Drehzahlstufe 1 ein niedriges Anziehmoment und Drehzahlstufe 6 das maximale Anziehmoment. Darüber hinaus gibt es Zwischenstufen.

Führen Sie eine Probeschraubung durch, um die richtige Drehzahleinstellung zu ermitteln.

7.6 Drehmoment über Schalterdrücker einstellen

Die Drehzahl lässt sich durch unterschiedlich starkes Eindrücken des Schalterdrückers stufenlos verändern und so dem Material und den Arbeitsbedingungen anpassen.

- Erhöhen oder verringern Sie die Drehzahl durch Verändern der Eindrücktiefe des Schalterdrückers 2.

7.7 Automatische Drehzahlanpassung ASC

Drehzahlstufe ASC (Automatic Speed Control) besitzt eine automatische Drehzahlanpassung.

Drehzahlanpassung beim Lösen: Verhindert das Herunterfallen der Schraube / Mutter durch automatische Drehzahlreduzierung nach dem Lösen.

Drehzahlanpassung beim Verschrauben: Verhindert ein Überdrehen der Schraube / Mutter durch automatische Abschaltung der Maschine nach dem ersten Schlag.

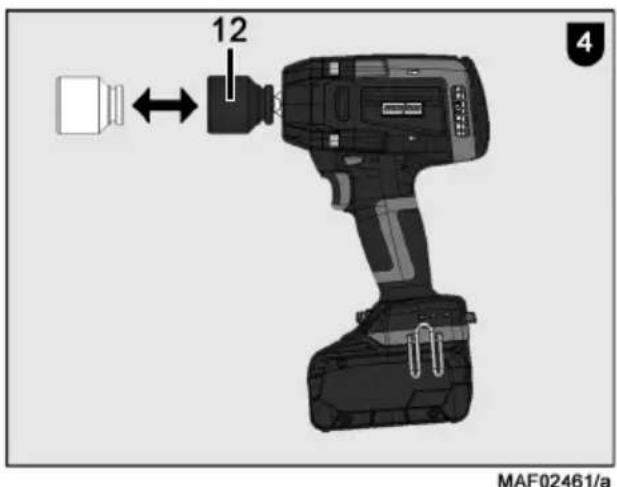

7.8 Werkzeugwechsel

Verbrennungsgefahr

Das Werkzeug kann nach dem Arbeiten äußerst heiß sein. Das Berühren des Werkzeugs kann Hautverbrennungen verursachen. Lassen Sie das Werkzeug abkühlen, bevor Sie es wechseln.

Verwenden Sie nur hochwertige Werkzeuge, die für die auftretenden Kräfte und Momente geeignet sind! Abgebrochene Werkzeuge führen zum Defekt der Maschine. Zur Instandsetzung wenden Sie sich an die Kundendienststellen für MAFELL-Elektrowerkzeuge.

Die Werkzeugaufnahme 1 (Abb.1) ermöglicht einen schnellen Wechsel der Werkzeuge auf der 12 " Vierkant-Aufnahme.

Werkzeug einsetzen:

- Schieben Sie das Werkzeug 12 bis zum Anschlag auf die Werkzeugaufnahme. Falls erforderlich, drehen Sie das Werkzeug leicht hin und her (siehe Abb. 4).

Werkzeug entnehmen:

• Ziehen Sie das Werkzeug 12 nach vorne ab.

12 MAF02461/a

8 Betrieb

8.1 Allgemeines

Diese Betriebsanleitung muss allen mit der Bedienung der Maschine beauftragten Personen zur Kenntnis gegeben werden, wobei insbesondere auf das Kapitel „Sicherheitshinweise“ aufmerksam zu machen ist.

8.2 Ein- und Ausschalten

Einschalten

- Betätigen Sie den Schalterdrücker 2, um den Schlagschrauber einzuschalten und halten diesen gedrückt.

Ausschalten:

• Lassen Sie den Schalterdrücker 2 los.

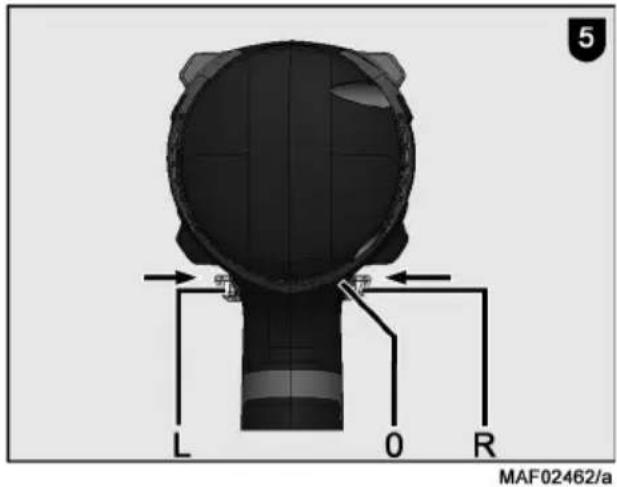

8.3 Drehrichtung, Transportsicherung

Die Maschine besitzt einen Drehrichtungsumschalter, der zudem auch als Einschaltssperre zur Transportsicherung dient.

(siehe Abb. 5)

R = Rechtslauf

Für Rechtslauf den Drehrichtungsumschalter auf der rechten Seite eindrücken.

L = Linkslauf

Für Linkslauf den Drehrichtungsumschalter auf der linken Seite eindrücken.

0 = Mittelstellung: Transportsicherung

(Einschaltsperre)

8.4 LED-Leuchte ein-/ausschalten

Der Schlagschrauber ist mit einer LED-Leuchte ausgestattet. Beim Einschalten wird der Arbeitsbereich der Maschine ausgeleuchtet.

• Drücken Sie den Schalterdrücker 2, um die LED-Leuchte 6 einzuschalten.
• Nach Loslassen des Schalterdrückers 2 leuchtet die LED-Leuchte 6 für ca. 5 sec. nach und schaltet sich dann aus.

8.5 Gürtel-Clip anbringen / abnehmen

Nutzen Sie den Gürtel-Clip zum Einhängen der Maschine am Gürtel der Arbeitskleidung. Zur einfacheren Handhabung des Gürtel-Clips entfernen Sie den Akku (siehe Kap. 7.4)

Abnehmen:

• Drücken Sie den Gürtel-Clip (7) auf der hinteren Seite zusammen (Abb. 6).
• Schwenken Sie ihn aus der hinteren Öffnung heraus.
• Entspannen Sie den Gürtel-Clip und nehmen Sie ihn aus der vorderen Öffnung.

©

Beim Versand durch Dritte (z. B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgutexperte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.

Bitte beachten Sie auch eventuell weiterführende nationale Vorschriften.

9.3 Entsorgung Akkus/Batterien

Elektrowerkzeuge, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der Batterieverordnung (EU) 2023/1542 müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Geben Sie nicht mehr gebrauchsfähige Akkus/Batterien direkt ab bei:

Deutschland

Stiftung

GRS Batterien

Heidenkampsweg 44

20097 Hamburg

Deutschland

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite 13.

Änderungen vorbehalten.

10 Störungsbeseitigung

Gefahr

Die Ermittlung der Ursachen von vorliegenden Störungen und deren Beseitigung erfordern stets erhöhte Aufmerksamkeit und Vorsicht. Vorher Akku ziehen!

Im Folgenden sind einige der häufigsten Störungen und ihre Ursachen aufgeführt. Bei weiteren Störungen wenden Sie sich bitte an Ihren Händler oder direkt an den MAFELL-Kundendienst.

Störung	Ursache	Beseitigung
Maschine lässt sich nicht einschalten	Akku entladen Akku laden
	Akku nicht in Endstellung eingerastet.	Akku korrekt einsetzen und auf richtigen Sitz achten.
Elektronische Signalanzeige leuchtet dauerhaft.	Akku ist fast leer.Elektronik schützt den Akku vor Tiefenentladen.	Laden Sie den Akku auf.
	Temperatur zu hoch. Lassen Sie	Maschine oder Akku abkühlen.
	Wiederanlaufschutz verhindert Loslaufen der Maschine.	Schalten Sie die Maschine aus und wieder ein. Wird der Akku bei eingeschalteter Maschine eingesetzt, läuft die Maschine nicht an.
Akustisches Warnsignal ertönt.	Überlastung der Maschine während des Arbeitens.	Lassen Sie die Maschine abkühlen.
Maschine schaltet bei plötzlichem Belastungsanstieg ab.	Mit dem plötzlichen Anstieg der Belastung steigt auch der benötigte Strom sprunghaft an. Dieser Anstieg, der bei plötzlichem Blockieren oder einem Rückschlag auftritt, wird gemessen und führt zum Abschalten.	Schalten Sie die Maschine aus und wieder ein. Sie können normal weiterarbeiten. Versuchen Sie, weitere Blockierungen zu vermeiden.
Plötzliche Rauchentwicklung aus dem Motorgehäuse.	Überlastung der maschinenseitigen Elektronik.	Unterbrechen der Energiezufuhr durch Entnehmen des Akkupacks. Die Rauchentwicklung hört auf.Keinen Akku mehr einsetzen!Einatmen des Rauchs vermeiden!
Werkzeug löst sich von der Werkzeugaufnahme.	Spannring oder O-Ring der Werkzeugaufnahme ist verschlissen.	Verwenden Sie einen neuen Spannring und einen neuen O-Ring.
	Vierkantaufnahme des Schlagschraubers ist stark verschlissen.	Lassen Sie die Vierkantaufnahme (Spindel) von einer autorisierten Kundendienststelle für MAFELL-Elektrowerkzeuge ersetzen.
	Vierkantaufnahme des Werkzeugs ist stark verschlissen.	Ersetzen Sie das verschlissene Werkzeug.
Werkzeug lässt sich von der Werkzeugaufnahme nicht lösen.	Spannring oder O-Ring der Werkzeugaufnahme ist verschlissen.	Verwenden Sie einen neuen Spannring und einen neuen O-Ring.

11 Sonderzubehör

• Akku-PowerTank 18 M 72 LiHD Best.-Nr. 094500
• Akku-PowerTank 18 M 72 LiHDX Best.-Nr. 094523
• Akku-PowerTank 18 M 99 LiHD Best.-Nr. 094503
• Akku-PowerTank 18 M 144 LiHD Best.-Nr. 094498
• Akku-PowerTank 18 M 144 LiHDX Best.-Nr. 094520
• Akku-PowerStation APS M GB Best.-Nr. 094493
• Akku-PowerStation APS M Best.-Nr. 094492
• Akku-PowerStation APS M+ Best.-Nr. 094509
• Akku-PowerStation APS M+ -GB Best.-Nr. 094511

12 Explosionszeichnung und Ersatzteilliste

Die entsprechenden Informationen zu den Ersatzteilen finden Sie auf unserer Homepage: www.mafell.com

Table of Contents

2.4 Technische gegevens

7 Voorbereiden / Instellen

7.1 Accu laden
