KÄYTTÖOHJE SR 800-18 Mafell

Lue kaikki turvaohjeet ja käyttöohjeet. Laiminlyönti turvaohjeiden ja käyttöohjeiden noudattamisessa voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvaohjeet ja käyttöohjeet tulevaisuuden varalle.

WARNING

FIN - EY-vaatimustenmukaisuusvakuutus

Vakuutamme täten, että kone SR 800-18 vastaa mainittujen EU-direktlivien vaatimuksia. Sen suunnittelussa ja valmistuksessa on sovellettu luettelossa ilmoliettuja standardeja. Teknisten asiakirjojen laatimiseen valtuutettu henkilö: Mafell AG

1 Merkkien selitykset 73
2 Tuotetiedot 73
2.1 Tiedot valmistajasta....73
2.2 Akun tiedot 73
2.3 Konetunnus 73
2.4 Tekniset tiedot 74
2.5 Päästöt 74
2.6 Toimituslaajuus 74
2.7 Turvalaitteet....75
2.8 Määräystenmukainen käyttö 75
2.9 Jäännösriskit 75
3 Yleiset turvallisuusohjeet sähkötyökaluja varten 75
4 Lisäturvaohje iskeville mutterinvääntimille 75
5 Erityiset turvallisuussäännöt....75
5.1 Työalue....75
5.2 Huolto- ja kunnossapito-ohjeet....76
5.3 Ohjeita akkujen käyttöön 76
6 Rakenne 76
6.1 Kuvatut komponentit....76
7 Varustelu/säätö 76
7.1 Akun lataaminen....76
7.2 Akku – varaustila ja merkkivalonäyttö 77
7.3 Akun asettaminen paikalleen 77
7.4 Akun poistaminen....77
7.5 Aseta vääntömomentti säätöpyörällä 77
7.6 Aseta vääntömomentti kytkimen painikkeella....78
7.7 Automaattinen kierrosluvun säätö ASC 78
7.8 Työkalun vaihto 78
8 Käyttö 78
8.1 Yleistä....78
8.2 Kytkentä ja poiskytkentä....78
8.3 Pyörimissuunta, kuljetussuojaus 78
8.4 LED-valon päälle-/poiskytkentä 79
8.5 Vyöklipsin kiinnittäminen / irrottaminen 79
8.6 Työohjeet....79
9 Huolto ja kunnossapito 80
9.1 Säilytys 80
9.2 Kuljetus....80
9.3 Akkujen/paristojen hävittäminen....80
10 Häiriöiden poisto....81
11 Erikoistarvikkeet 82
12 Räjähdyssuojausmerkintä ja varaosaluettelo 82

1 Merkkien selitykset

Tämä symboli näkyy kaikissa niissä paikoissa, joissa viitataan turvallisuusohjeisiin.

Ohjeiden noudattamatta jättäminen voi aiheuttaa erittäin vakavia loukkaantumisia.

Symboli viittaa mahdolliseen vaaralliseen tilanteeseen.

Jos tilannetta ei vältetä, tuote tai sen lähellä olevat tavarat voivat vahingoittua.

Tällä symbolilla on merkitty käyttövinkkejä ja muita hyödyllisiä tietoja.

2 Tuotetiedot

laitteelle, jonka tuotenumero on 91F702, 91F703

2.1 Tiedot valmistajasta

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, puhelin +49 (0)7423/812-0, faksi +49 (0)7423/812-218, e-mail [e-mail], Homepage www.mafell.com

2.2 Akun tiedot

Akkujen EU-vaatimustenmukaisuusvakuutus löytyy kotisivuvujemme www.mafell.com alaosan kohdasta Legal notice, Declaration of Conformity.

2.3 Konetunnus

CE-merkintä dokumentoi yhdenmukaisuuden konedirektiivin liitteen I ja akkuasetuksen mukaisiin perus-turvallisuus- ja terveysvaatimuksiin.

Vain EU-maat

Sähkötyökaluja ei saa hävittää kotitalousjätteen mukana!

EU:n sähkö- ja elektroniikkalaiteromua koskeva direktiivi 2012/19/EU ja kansalliset lait määräävät, että käytetyt sähkötyökalut on kerättävä erikseen ja vietävä kierrätystai keräyspisteeseen.

Lue käyttöohje Tämä vähentää loukkaantumisriskiä

Suojaa akku kuumuudelta, liialliselta auringon säteilyltä, tulelta, pakkaselat, vedeltä ja kosteudelta.

Suojaa akkupaketit kosteudelta!

Suojaa akkupaketit tulelta!

Räjähdysvaara!

CAS CORDLESS ALLIANCE SYSTEM

Cordless Alliance System (=CAS) on valmistajille yhteinen akkujärjestelmä. Lisää informaatiota saat osoitteesta www.cordless-alliance-system.com.

2.4 Tekniset tiedot

Käyttöjännite	18 V DC
Käyntinopeus tyhjäkäynnillä	0–2575 min ^-1
Iskuluku	0-3300 min ^-1
Suurin kiristysmomentti	800 Nm
Koneen työkalukiinnitys	1/2" (12,7 mm)
Paino (akun 4,0 Ah kanssa)	3 kg
Mitat (L x P x K)	83 x 178 x 282 mm

2.5 Päästöt

Annetut meluemissiot on mitattu normin EN 62841-1 ja EN 62841-2-2 mukaisesti ja niitä voi käyttää vertailemiseen ja muun sähkötyökalun välillä sekä kuormituksen alustavaan arviointiin.

Vaara

Meluemissiot voivat poiketa annetuista arvoista sähkötyökalun todellisessa käytössä, riippuen siitä lajista ja tavasta jolla sähkötyökalua käytetään, erityisesti siitä, minkälaista työkappaletta työstetään.

Käytä siksi aina kuulosuojaimia, myös silloin kun sähkötyökalu käy ilman kuormitusta!

2.5.1 Melupäästötiedot

EN 62841 mukaan määritetyt melupäästöarvot:

Äänenpainetaso L	_PA = 99 dB (A)
Epävarmuus K	_PA = 3 dB (A)
Äänitehotaso	L_WA = 107 dB (A)
Epävarmuus K	_WA = 3 dB (A)

Melumittaus suoritettiin ilman työkalua tyhjäkäynnillä.

2.5.2 Tärinää koskevat tiedot

Tyypillinen käsi-käsivarsi-värähtely on 10,7 m/s ^2 iskuruuvauksessa. Mittausepävarmuus K on 1,5 m/s ^2 .

2.6 Toimituslaajuus

Iskevä mutterinväännin SR 800-18 toimitettuna:

1 vyöklipsi
1 kuljetuslaatikko
1 käyttöohje
1 vihko "Turvaohjeet"

2.7 Turvalaitteet

Vaara

Nämä laitteet ovat tarpeellisia koneen turvallisessa käytössä. Niitä ei saa poistaa eikä niiden toimintaa estää.

Tarkasta ennen käyttöä turvalaitteiden toiminta ja mahdolliset vauriot. Älä käytä konetta, jos turvalaitteita puuttuu tai jokin niistä on tehoton.

Koneessa ovat seuraavat turvalaitteet:

• Kahva
• Käynnistyksen esto
• Lämpösuoja etummaisen vaihdekotelon eristyksen avulla

2.8 Määräystenmukainen käyttö

Iskevää mutterinväännintä käytetään ruuvien ja muttereiden kiertämiseen sisään ja ulos.

Teollisessa jatkuvatoiminnassa käyttö ei ole sallittua.

Muu käyttö kuin yllä kuvattu, ei ole sallittua. Valmistaja ei vastaa vahingosta, joka johtuu tällaisesta muusta käytöstä, eikä takuu- tai vastuuvapausvaatimukset ole voimassa tällaisen käytön seurauksena.

Koneen käyttötarkoituksen mukaiseen käyttööön kuuluu myös Mafellin antamien käyttö-, huolto- ja kunnossapito-ohjeiden noudattaminen.

Käytä vain alkuperäisä Mafell / CAS-Akkupakkauksia ja lisätarvikkeita.

2.9 Jäännösriskit

Vaara

Konetta käytettäessä ei voida täysin välttää koneen käyttötarkoituksesta johtuvia jäännösriskejä, vaikka konetta käytetään määräysten mukaisesti ja turvallisuusmääräyksiä noudattaen.

• Kosketus työkaluterään, joka kuumenee nopeasti lyhyen käytön jälkeen. Palovamman vaara!
• Kosketus vaihdekoteloon, joka kuumenee nopeasti lyhyen käytön jälkeen. Palovamman vaara!
• Kuulon heikkenminen pitkäaikaisessa meluisassa työssä ilman kuulosuojaimia.

3 Yleiset turvallisuusohjeet sähkötyökaluja varten

Vaara

Noudata aina seuraavia turvallisuusohjeita sekä käyttömaassa voimassa olevia turvallisuusmääräyksiä!

Lue myös turvallisuusohjeet tuotteen mukana toimitetusta vihkosta 070500

"Turvallisuusohjeet" (standardin EN 62841-1 mukaisesti).

4 Lisäturvaohje iskeville mutterinvääntimille

- Pidä sähkötyökalusta kiinni eristetyistä kahvaosista, kun teet töitä, joissa ruuvi voi osua piilossa oleviin sähköjohtoihin. Ruuvin kosketus jännitteiseen johtoon voi johtaa siihen, että myös laitteen metalliosat joutuvat jännitteisiksi ja aiheuttavat sähköiskun.

5 Erityiset turvallisuussäännöt

5.1 Työalue

• Lapset ja nuoret eivät saa käyttää tätä konetta. Tästä poikkeuksena ovat asiantuntevan henkilön valvonnassa olevat nuoret.
• Varmista, ettei vaara-alueella ole henkilöitä.
• Älä koskaan työskentele ilman määräysten mukaisia turvalaitteitaäläkä muuta koneessa mitään, millä olisi vaikutus turvallisuuteen.
• Käytä työskennellessäsi aina henkilönsuojaimia (kuulosuojus, suojalasit, pölynsuojamaski, turvakengät).
• Huolehdi esteettömästä ja liukumattomasta seisomapaikasta, jossa on riittävä valaistus.
• Tarkista työkappale vieraiden esineiden varalta.

• Kiinnitä työkappale ruuvipuristimilla liikkumisen tai pyörimisen estämiseksi.

• Varmistu, ettei työstettävässä kohdassa ole sähkö-, vesi- tai kaasujohtoja (esim. metallinilmaisinta käyttäen).

• Valitse aina työhösi sopiva käyttötyökalu ja perehdy sen oikeaan käyttöön.
• Tarkista työkalu ennen jokaista käyttöä vaurioiden varalta! Vaurioituneet käyttötyökalut on vaihdettava välittömästi.
• Käyttötyökalun on oltava puhdas.
• Aseta kone ruuville / mutterille vain silloin, kun se on sammutettuna.
• Älä käytä haljenneita hylsyjä tai hylsyjä ja bittikärkiä, jotka ovat muuttaneet muotoaan.
• Ole varovainen pitkien ruuvien kiertämisessä. On olemassa lipsahdusvaara!
• Älä koske pyöriviin osiin ruuvaamisen aikana.
• Älä anna jatkeiden, ruuvien, pulttien ja/tai muttereiden pyöriä vapaasti koneessa.
• Anna vaihdekotelon jäähtyä pitkään jatkuneen työskentelyn jälkeen. On olemassa palovamman vaara!

5.2 Huolto- ja kunnossapito-ohjeet

• Irrota akku ennen työkalun vaihtoa ja kaikkia huoltotöitä.
• Puhdista kone säännöllisesti. Tämä on tärkeä turvallisuustekijä.
• Älä puhdista vaihdekoteloa syttyvillä nesteillä.
• Käytä vain alkuperäisiä MAFELL-vaihto- ja lisävarusteita. Muutoin ei ole takuuvastuuta eikä valmistajan vastuuta.

5.3 Ohjeita akkujen käyttöön

• Suojaa kone ja akut kosteudelta!
• Älä heitä akkuja tuleen!
• Älä käytä rikkinäisiä tai muotonsa muuttaneita akkuja!
• Älä avaa akkuja!
• Älä kosketa akkujen kontakteja äläkä oikosulje niitä!
• Rikkinäisistä li-ion-akuista voi valua lievästi hapanta, palamiskelpoista nestettä! Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä

pääsee silmiin, pese ne puhtaalla vedellä ja mene välittömästi lääkärin tutkittavaksi!x

• Ota akut koneesta, ennen minkään asetuksen, varusteiden muuttamisen, huollon tai puhdistuksen suorittamista.
• Poista akut, jos konetta jätetään valvomatta, kuljetetaan tai varastoidaan.

6 Rakenne

6.1 Kuvatut komponentit (ks. kuvio 1)

(1) Työkalukiinnitys
(2) Kytkimen painike
(3) Pyörimissuunnan vaihtokytkin / Käynnistyksen esto
(4) Kahva
(5) Säätöpyörä – Vääntömomentin esivalinta
(6) LED-valo
(7) Vyöklipsi
(8) Painike kapasiteetti- ja signaalinäytölle
(9) Akku
(10) Elektroninen signaalinäyttö
(11) Akun lukituksen vapautus

7 Varustelu/säätö

7.1 Akun lataaminen

Tarkista, vastaako akun nimellisjännite koneessa ilmoitettua arvoa.

Akku ja laturi on sovitettu yhteen. Käytä vain alkuperäisiä Mafell- / CAS-akkuja ja latureita.

Lataa uuden koneen akku ensin.

Latausprosessin kuvaus löytyy laturin mukana toimitetusta ohjeesta.

Akku on varustettu lämpötilavalvonnalla. Tämä varmistaa, että akku latautuu vain lämpötila-alueella 0°C – 50°C. Tämä takaa akun pitkän käyttöiän.

Merkittävästi lyhyempi käyttöaika latausta kohden tarkoittaa, että akku on kulunut ja se on vaihdettava.

Vaara

Räjähdysvaara

Suojaa akku kuumuudelta, tulelta ja kosteudelta.

Älä aseta akkua lämpöpatterille äläkä altista sitä pitkäaikaisesti suoralle auringonpaisteelle. Yli 50°C lämpötilat vahingoittavat akkua. Anna lämmenneen akun jäähtyä ennen lataamista.

Optimaalinen säilytyslämpötila on välillä 10°C ja 30°C.

Älä avaa akkua ja suojaa se iskuilta. Säilytä akku kuivassa ja suojassa pakkaselta.

Vaara

Peitä akun kontaktit, kun sitä säilytetään laturin ulkopuolella. Metallisen oikosulun yhteydessä on tulipalon ja räjähdyksen vaara.

Noudata ympäristönsuojeluohjeita.

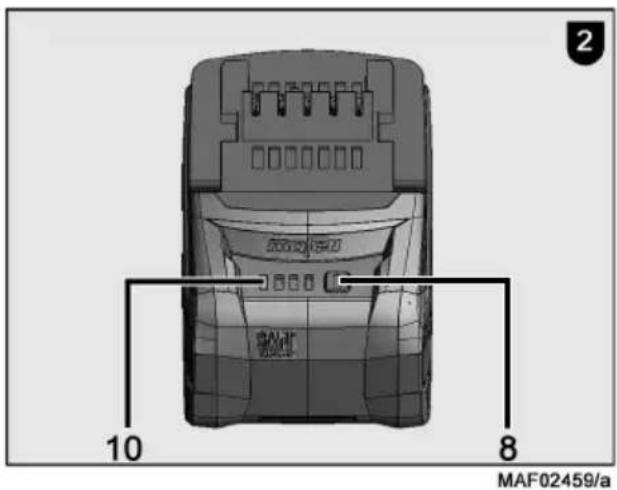

7.2 Akku – varaustila ja merkkivalonäyttö

Akun varaustilan tarkistamiseksi paina painiketta 8. Lue varaustila elektronisesta merkkivalosta 10 (kuva 2).

Kun akku on lähes tyhjä, yksi LED-valo vilkkuu. Lataa akku uudelleen.

7.3 Akun asettaminen paikalleen

Asentaminen: Työnnä ladattu akku 9 kahvan alla olevaan akun ohjaimeen, kunnes se napsahtaa selvästi paikalleen.

Varmista ennen käyttöä, että akut ovat tukevasti paikallaan koneessa.

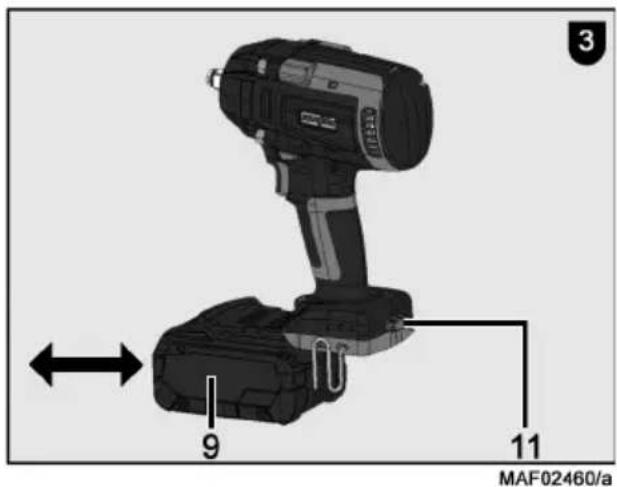

7.4 Akun poistaminen

Paina vapautuspainiketta 11 ja vedä akku 9 ulos akun ohjaimesta (ks. kuva 3).

3 9 11 MAF02460/a

Älä käytä väkivaltaa.

7.5 Aseta vääntömomentti säätöpyörällä

Kierrosluvulla ja kiristysmomentilla on suora yhteys. Mitä pienempi kierrosluku, sitä pienempi kiristysmomentti.

- Aseta kiristysmomentti säätöpyörällä 5 (ks. kuva 1).

Kierroslukutasojen 1–6 avulla voidaan asettaa eri kiristysmomentteja. Tässä kierroslukutaso 1 vastaa matalaa kiristysmomenttia ja kierroslukutaso 6 suurinta kiristysmomenttia. Lisäksi on olemassa väliportaita.

Tee koeruuvikiristys oikean kierroslukuasetuksen määrittämiseksi.

7.6 Aseta vääntömomentti kytkimen painikkeella

Kierroslukua voidaan säätää portaattomasti painamalla kytkimen painiketta eri voimakkuudella, jolloin se voidaan mukauttaa materiaaliin ja työolosuhteisiin.

- Lisää tai vähennä kierroslukua muuttamalla kytkimen painikkeen painamissyvyyttä 2.

7.7 Automaattinen kierrosluvun säätö ASC

Kierroslukutaso ASC (Automatic Speed Control) sisältää automaattisen kierrosluvun säädön.

Kierrosluvun säätö irrotuksen aikana: Estää ruuvin/mutterin putoamisen automaattisen kierrosluvun vähennyksen avulla irrotuksen jälkeen.

Kierrosluvun säätö kiinnityksen aikana: Estää ruuvin/mutterin ylikiristyksen katkaisemalla koneen automaattisesti ensimmäisen iskun jälkeen.

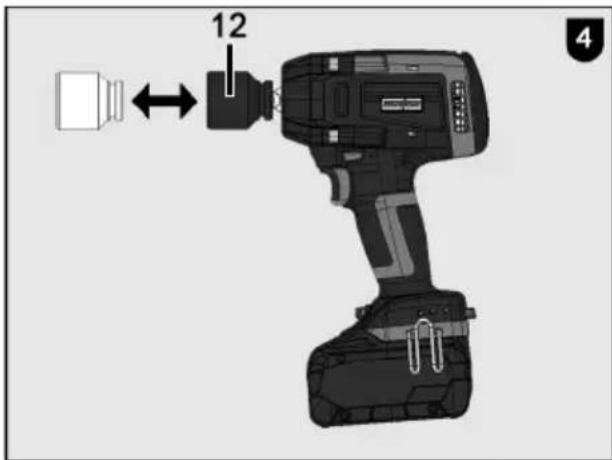

7.8 Työkalun vaihto

Palovammavaara

Työkalu voi olla erittäin kuuma käytön jälkeen. Työkalun koskettaminen voi aiheuttaa ihon palovammoja. Anna työkalun jäähtyä ennen sen vaihtamista.

Käytä vain korkealaatuisia työkaluja, jotka soveltuvat esiintyville voimille ja vääntömomenteille! Katkenneet työkalut voivat vaurioittaa konetta. Ota huoltoa varten yhteyttä MAFELL-sähkötyökalujen asiakaspalvelupisteisiin.

Työkalukiinnitys 1 (kuva 1) mahdollistaa työkalujen nopean vaihdon ½" nelikulmaiseen kiinnitykseen.

Työkalun asettaminen:

- Työnnä työkalu 12 työkalukiinnitykseen pysäyttimeen asti. Tarvittaessa kierrä työkalua kevyesti edestakaisin (ks. kuva 4).

Työkalun irrottaminen:

- Vedä työkalu 12 eteenpäin irti.

12 4

MAF02461/a

8 Käyttö

8.1 Yleistä

Tämä käyttöohje on annettava tiedoksi kaikille konetta käyttäville henkilöille. Erityistä huomiota on kiinnitettävä kappaleeseen "Turvallisuusohjeet".

8.2 Kytkentä ja poiskytkentä

Kytke päälle

- Paina kytkimen painiketta 2 käynnistääksesi iskevän ruuvinvääntimen ja pidä se painettuna.

Kytke pois päältä:

• Vapauta kytkimen painike 2.

8.3 Pyörimissuunta, kuljetussuojaus

Koneessa on pyörimissuunnan vaihtokytkin, joka toimii myös kuljetussuojauksena estäen käynnistymisen. (ks. kuva 5)

R = Myötäpäivään pyöriminen Myötäpäivään pyörimistä varten paina suunnanvaihtokytkintä oikealla puolella. L = Vastapäivään pyöriminen Vastapäivään pyörimistä varten paina suunnanvaihtokytkintä vasemmalla puolella. 0 = Keskiasento: Kuljetussuojaus (Käynnistyksen esto)

8.4 LED-valon päälle-/poiskytkentä

Iskevä ruuvinväännin on varustettu LED-valolla. Kun kone käynnistetään, työskentelyalue valaistaan.

• Paina kytkimen painiketta 2 sytyttääksesi LEDvalon 6.
• Kun kytkimen painike 2 vapautetaan, LED-valo 6 palaa noin 5 sekuntia ja sammuu sitten.

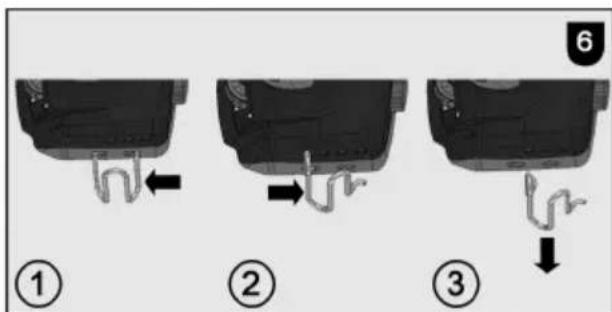

8.5 Vyöklipsin kiinnittäminen / irrottaminen

Käytä vyöklipsiä koneen ripustamiseen työvaatteiden vyöhön. Helpottaaksesi vyöklipsin käsittelyä, poista akku (ks. luku 7.4).

Irrottaminen:

• Paina vyöklipsin (7) takaosaa yhteen (kuva 6).
• Käännä se ulos takaa olevasta aukosta.
  • Vapauta vyöklipsi ja irrota se etuaukosta.

Kiinnittäminen:

• Paina vyöklipsiä (7) yhteen ja aseta se koneessa oleviin tarkoitettuihin aukkoihin.
• Vyöklipsi (7) voidaan asentaa koneen molemmille puolille.

Vaihteistokotelo voi kuumentua erittäin kuumaksi, jos konetta käytetään pitkään yhtäjaksoisesti. On olemassa palovamman vaara! Anna kuuman vaihteistokotelon jäähtyä

Iskevän ruuvinvääntimen ruuvausprosessi koostuu ruuvin/mutterin kiertämisestä työkalun pyörimisliikkeellä ja ruuvin/mutterin kiristämisestä iskutoiminnolla.

Kiristysmomentti riippuu iskun kestosta.

Vääntömomentin kehitys riippuu käyttökohteesta. Huomioi mahdolliset käyttötapaukset:

Käyttötapaus „Vaativa ruuvauskohde“:

Kovien materiaalien, kuten metallin tai betonin, kiinnityksissä saavutetaan maksimaalinen kiristysmomentti jo lyhyen iskun keston jälkeen (noin 5 s).

Käyttötapaus „Pehmeä ruuvauskohde“:

Pehmeiden materiaalien, kuten puun, kiinnityksissä vaaditaan pidempi iskun kesto.

Toimi konetta käyttäessäsi seuraavasti:

• Aseta kone ruuville / mutterille sammutettuna.
• Pidä työskennellessäsi konetta suorassa ruuviin / mutteriin nähden.
• Säädä kirstysmomentti joko säätöpyörää kääntämällä tai painamalla kytkimen painiketta 2 niin, ettei ruuvi / mutteri vaurioidu tai ruuvin kanta katkea.

Pienillä ruuveilla / muttereilla saavutetaan maksimaalinen kiristysmomentti jo alle 0,5 sekunnin iskun kestolla.

- Määritä oikea iskun kesto koekiristyksellä.

9 Huolto ja kunnossapito

Vaara

Poista akku ennen kaikkia huoltotöitä.

MAFELL-koneet on suunniteltu niin, että ne eivät tarvitse paljon huoltoa.

Pidä kone aina puhtaana.

Puhalla konetta säännöllisesti paineilmalla takana olevien ilmanvaihtoaukkojen kautta.

Jos laite vikaantuu huolellisista valmistus- ja testausmenetelmistä huolimatta, korjauksen saa suorittaa vain valtuutettu MAFELL-sähkötyökalujen huoltoliike.

Säilytä laite kuivassa ja pakkaselta suojatussa tilassa. Käytä vain MAFELLin lisävarusteita ja varaosia. Anna sellaisten osien vaihto, joiden vaihtoa ei ole kuvattu, MAFELLin huoltoliikkeen tehtäväksi.

9.1 Säilytys

Puhdista kone huolellisesti, jos kone on ollut pitemmän aikaa käyttämättä. Ruiskuta paljaat metalliosat ruostesuoja-aineella.

9.2 Kuljetus

Toimitukseen kuuluvat litiumioniakut ovat vaarallista tavaraa koskevan lain asettamien määräysten alaisia. Käyttäjä voi kuljettaa akkuja kadulla ilman muita velvoitteita.

Lähetettäessä kolmatta osapuolta käyttäen (esim.: ilmakuljetus tai kuljetusfirma) on huomioitava erityisvaatimukset pakkausta ja merkintää koskien. Tällöin pitää lähetyspakkausta valmisteltaessa pyydettävä apua vaara-aine-asiantuntijalta.

Lähetä akkuja vain, kun niiden kotelo on vaurioitumaton. Liimaa avoimet kontaktit peittoon ja pakkaa akku siten, että se ei pääse liikkumaan pakkauksessa.

Huomioi myös mahdollisesti pitemmälle menevät kansalliset määräykset.

9.3 Akkujen/paristojen hävittäminen

Sähkötyökalut, akut, varusteet ja pakkausmateriaalit pitää johdattaa ympäristöystävälliseen jälleenkäyttöön.

Sähkötyökaluja ei saa hävittää kotitalousjätteen mukana!

Vain EU-maat:

Euroopan direktiivin 2012/19/EU mukaisesti käyttökelvottomat sähkötyökalut ja akkuasetuksen (EU) 2023/1542 mukaisesti vialliset tai käytetyt akut/paristot on kerättävä erillään ja toimitettava ympäristöystävälliseen uudelleenkäyttöön.

Akut/paristot:

Li-Ion:

Huomioi ohjeet kappaleessa „kuljetus“, sivu 80.

Varaus muutoksiin.

10 Häiriöiden poisto

Vaara

Häiriöiden syyn selvittäminen ja poistaminen vaatii erityistä huolellisuutta ja varovaisuutta. Poista ensin akku!

Alla on lueteltu joitakin yleisimmistä häiriöistä ja niiden syistä. Jos esiintyy muita häiriöitä, ota yhteyttä jälleenmyyjään tai suoraan MAFELLin asiakaspalveluun.

Häiriö	Syy	Poistaminen
Konetta ei saa käynnistettyä	Akkua ei ole ladattu	Lataa akku
	Akkua ei ole lukittu lopulliseen asentoonsa.	Aseta akku oikein paikoilleen ja varmista, että se on kunnolla kiinnitetty.
Elektroninen merkkivalo palaa jatkuvasti.	Akku on lähes tyhjä.Elektroniikka suojaa akkua syväpurkautumiselta.	Lataa akku.
	Lämpötila on liian korkea. Anna koneen tai akun jäähtyä.
	Uudelleenkäynnistyssuoja estää koneen käynnistymisen.	Kytke kone pois päältä ja päälle uudelleen. Jos akku asetetaan paikalleen koneen ollessa päällä, kone ei käynnisty.
Kuuluu äänivaroitus.	Koneen ylikuormitus työn aikana.	Anna koneen jäähtyä.
Kone sammuu äkillisen kuormituksen nousun yhteydessä.	Kuormituksen äkillisen nousun myötä myös tarvittava virta kasvaa voimakkaasti. Tämä nousu, joka tapahtuu äkillisen jumittumisen tai takaiskun yhteydessä, mitataan ja johtaa sammutukseen.	Kytke kone pois päältä ja päälle uudelleen. Voit jatkaa työskentelyä normaalisti. Yritä välttää lisäjumittumisia.
Äkillinen savun muodostuminen moottorikotelosta.	Koneen elektroniikka on ylikuormittunut.	Katkaise virransyöttö poistamalla akkupaketti. Savun muodostuminen lakkaa.Älä aseta akkua enää paikalleen! Vältä savun hengittämistä!
Työkalu irtoaa työkalukiinnityksestä.	Työkalukiinnityksen kiristysrengas tai O-rengas on kulunut.	Käytä uutta kiristysrengasta ja uutta O-rengasta.
	Iskuvääntimen nelikulmakiinnitys on voimakkaasti kulunut.	Anna valtuutetun MAFELL-sähkötyökalujen huoltoliikkeen vaihtaa nelikulmakiinnitys (kara).
	Työkalun nelikulmakiinnitys on voimakkaasti kulunut.	Vaihda kulunut työkalu.
Työkalua ei saa irrotettua työkalukiinnityksestä.	Työkalukiinnityksen kiristysrengas tai O-rengas on kulunut.	Käytä uutta kiristysrengasta ja uutta O-rengasta.

11 Erikoistarvikkeet

• Akku-PowerTank 18 M 72 LiHD Til.-nro 094500
• Akku-PowerTank 18 M 72 LiHDX Til.-nro 094523
• Akku-PowerTank 18 M 99 LiHD Til.-nro 094503
• Akku-PowerTank 18 M 144 LiHD Til.-nro 094498
• Akku-PowerTank 18 M 144 LiHDX Til.-nro 094520
• Akku-PowerStation APS M GB Til.-nro 094493
• Akku-PowerStation APS M Til.-nro 094492
• Akku-PowerStation APS M+ Til.-nro 094509
• Akku-PowerStation APS M+ -GB Til.-nro 094511

12 Räjähdyssuojausmerkintä ja varaosaluettelo

Vastaavat tiedot varaosista löydät kotisivultamme: www.mafell.com
