MANUALE UTENTE RC4S AENO

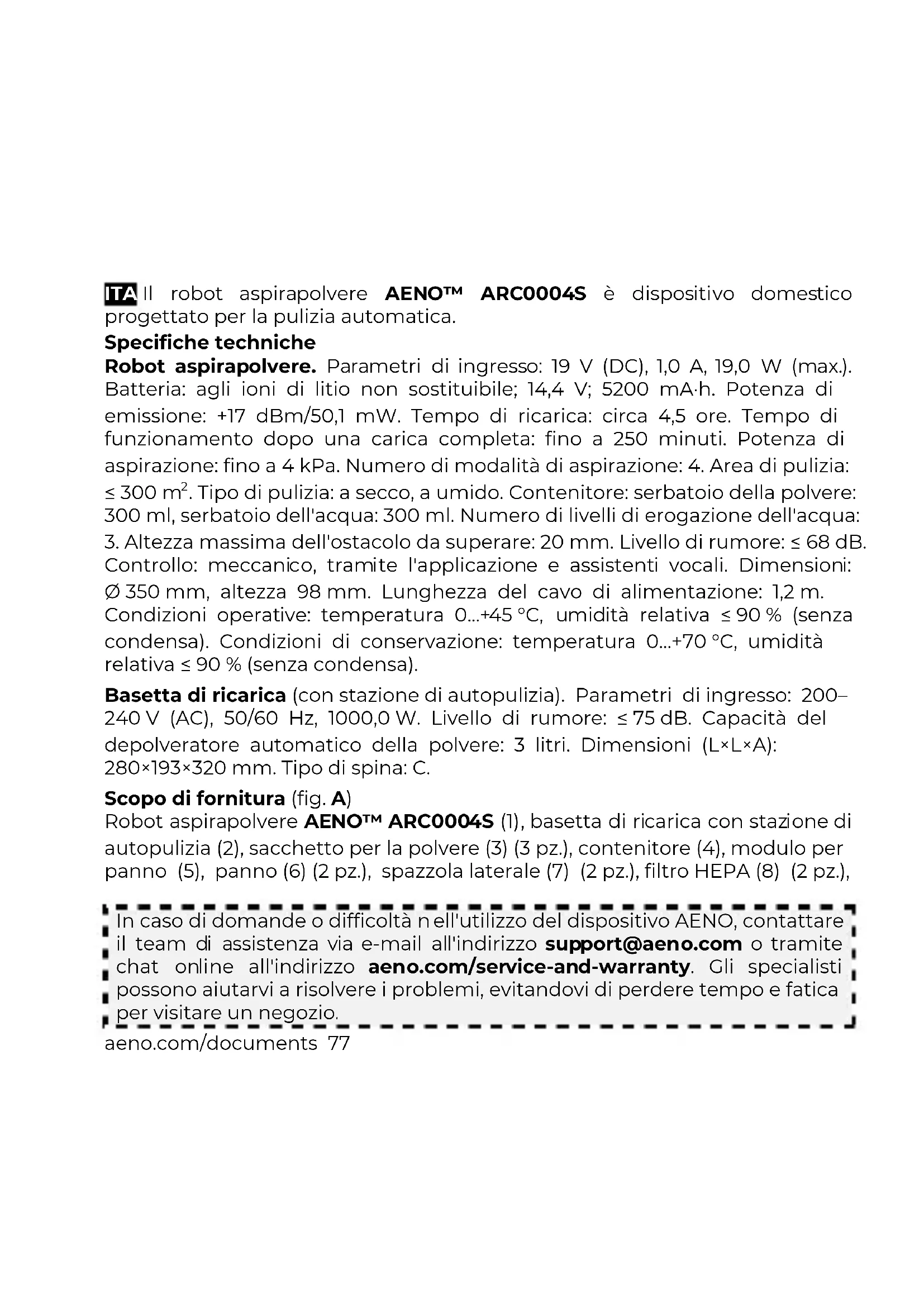

ITA Il robot aspirapolvere AENOTM ARC0004S è dispositivo domestico progettato per la pulizia automatica.

Specifiche techniche

Robot aspirapolvere. Parametri di ingresso: 19 V (DC), 1,0 A, 19,0 W (max.). Batteria: agli ioni di litio non sostituibile; 14,4 V; 5200 mA·h. Potenza di emissione: +17 dBm/50,1 mW. Tempo di ricarica: circa 4,5 ore. Tempo di funzionamento dopo una carica completa: fino a 250 minuti. Potenza di aspirazione: fino a 4 kPa. Numero di modalità di aspirazione: 4. Area di pulizia: ≤ 300 m². Tipo di pulizia: a secco, a umido. Contenitore: serbatoio della polvere: 300 ml, serbatoio dell'acqua: 300 ml. Numero di livelli di erogazione dell'acqua: 3. Altezza massima dell'ostacolo da superare: 20 mm. Livello di rumore: ≤ 68 dB. Controllo: meccanico, tramite l'applicazione e assistenti vocali. Dimensioni: ∅ 350 mm, altezza 98 mm. Lunghezza del cavo di alimentazione: 1,2 m. Condizioni operative: temperatura 0...+45 °C, umidità relativa ≤ 90 % (senza condensa). Condizioni di conservazione: temperatura 0...+70 °C, umidità relativa ≤ 90 % (senza condensa).

Basetta di ricarica (con stazione di autopulizia). Parametri di ingresso: 200–240 V (AC), 50/60 Hz, 1000,0 W. Livello di rumore: ≤75 dB. Capacità del depolveratore automatico della polvere: 3 litri. Dimensioni (L×L×A): 280×193×320 mm. Tipo di spina: C.

Scopo di fornitura (fig. A)

Robot aspirapolvere AENOTM ARC0004S (1), basetta di ricarica con stazione di autopulizia (2), sacchetto per la polvere (3) (3 pz.), contenitore (4), modulo per panno (5), panno (6) (2 pz.), spazzola laterale (7) (2 pz.), filtro HEPA (8) (2 pz.),

In caso di domande o difficoltà n'ell'utilizzo del dispositivo AENO, contattare il team di assistenza via e-mail all'indirizzo [e-mail] o tramite chat online all'indirizzo aeno.com/service-and-warranty. Gli specialisti possono aiutarvi a risolvere i problemi, evitandovi di perdere tempo e fatica per visitare un negozio.

aeno.com/documents 77

prefiltro (9) (1 pz.), cavo di alimentazione (10), spazzola per la cura di aspirapolvere (11), guida rapida.

Regole per un utilizzo sicuro

Leggere attentamente questo documento prima di utilizzare il dispositivo. L'aspirapolvere è destinato esclusivamente all'uso domestico. Non utilizzare l'aspirapolvere all'aperto. L'aspirapolvere non è destinato a raccogliere polvere e detriti edili, sostanze infiammabili e/o volatili, materiali fumanti e/o incendiati o oggetti taglienti. Prima di mettere in funzione il dispositivo, verificare che la tensione nominale e la frequenza indicate nella documentazione tecnica corrispondano alla rete di alimentazione. Caricare il dispositivo per almeno 5,5 ore prima del primo utilizzo. Utilizzare solo batteria, basetta di ricarica, accessori, materiali di consumo e/o parti di ricambio originalie consigliati dal produttore. Non lasciare il dispositivo acceso incustodito. Non collegare il dispositivo all'alimentazione con le mani bagnate. Non mettere nulla sull'aspirapolvere. Tenere gli animali domestici lontani dal dispositivo quando è in funzione. Non collocare il dispositivo in un punto in cui possa cadere facilmente. Se il corpo dell'aspirapolvere si scalda troppo durante la carica, interrompere il processo di carica e rivolgersi a un centro di assistenza. Il serbatoio dell'acqua può essere riempito solo con acqua depurata. Non aggiungere profumi, detergenti, alcool o acqua calda al serbatoio dell'acqua. Non pulire i tappeti a umido. L'aspirapolvere deve essere acceso e caricato per funzionare secondo un programma. Non utilizzare un dispositivo che è stato immerso nell'acqua o se la basetta di ricarica, la batteria, il cavo di alimentazione e/o la spina sono danneggiati. Non tentare mai di smontare e/o riparare il dispositivo da soli. Le riparazioni del dispositivo devono essere effettuate da un tecnico qualificato. Non permettere ai bambini di usare l'aspirapolvere senza la supervisione di un adulto e/o di giocarci. Informazioni dettagliate possono essere trovate nel manuale di installazione e funzionamento disponibile per il download su aeno.com/documents.

Preparazione del dispositivo per il funzionamento (fig. B, C)

1. Aprire la confezione e rimuovere il dispositivo e gli accessori.

2. Rimuovere tutti i materiali di imballaggio, la pellicola protettiva dal paraurti e i tappi ai lati dell'aspirapolvere.

3. Applicare la spazzola laterale.

4. Posizionare la basetta di ricarica su una superficie piana, stabile e orizzontale.

ATTENZIONE! Assicurarsi che nella stazione di autopulizia sia inserito un sacchetto per la polvere e che il coperchio della stazione sia ben chiuso.

1. Collegare la basetta di ricarica alla rete elettrica inserendo il spinotto del cavo di alimentazione nella presa della base e la spina del cavo di alimentazione nella presa di corrente.

2. Assicurarsi che il contenitore sia inserito nel corpo dell'aspirapolvere e procedere alla carica. Collegare i contatti del contenitore a quelli della basetta di ricarica, come mostrato nella figura C. Se aspirapolvere è posizionato correttamente, il LED sulla basetta inizia a lampeggiare. Quando la carica è completa, il LED si accende in modo fisso.

Controlla l'aspirapolvere con i pulsanti sul corpo

ATTENZIONE! Prima di utilizzare l'aspirapolvere, rimuovere dal pavimento eventuali oggetti pericolosi, cavi di alimentazione e oggetti di valore.

Tenere premuto il pulsante "Start/Stop" per 3 secondi per accendere il dispositivo L'aspirapolvere passa in modalità standby. Selezionare il tipo di pulizia:

1. pulizia a secco. Premere il pulsante "Start/Stop" per awiare la pulizia;

2. pulizia a secco e pulizia a umido (fig. D). Rimuovere il contenitore dal corpo dell'aspirapolvere bloccando prima il fermo sul contenitore. Aprire il serbato dell'acqua, riempire almeno 2/3 della capacità del serbatoio con acqua trattata e chiudere saldamente la valvola. Fissare il panno al modulo. Fissare il modulo cpanno al contenitore. Inserire nuovamente il contenitore nel corpo dell'aspirapo Il dispositivo è pronto per la pulizia. Premere il pulsante "Start/Stop" per avvia pulizia. Inoltre, l'approvvigionamento di acqua può essere controllata dall'applicazione AENO.

Premere nuovamente il pulsante "Start/Stop" per mettere in pausa la pulizia. Se non si esegue alcuna operazione per 10 minuti, l'aspirapolvere entra in modalità sleep e tutti gli indicatori si spengono. Riprendere la pulizia premendo nuovamente il pulsante "Start/Stop". Dopo aver premuto il pulsante "Base", l'aspirapolvere torna alla basetta di ricarica.

NOTA. L'aspirapolvere torna automaticamente alla basetta di ricarica al termine della pulizia e quando la batteria è scarica. Dopo la ricarica, l'aspirapolvere riprende a pulire dal punto in cui era stato interrotto.

Connessione all'applicazione mobile AENO

• Collegare lo smartphone a una rete Wi-Fi (2,4 GHz).
• Collegare la basetta di ricarica alla rete elettrica. Assicurarsi che il contenitore sia inserito nel corpo dell'aspirapolvere. Collegare i contatti del contenitore ai contatti della basetta.
• Accedere al proprio account AENO applicazione o registrarne uno nuovo. È possibile scaricare l'applicazione da Google Play o dall'App Store.
• Dalla schermata iniziale dell'applicazione, premere "Aggiungi dispositivo" o "+" e "Aggiungi dispositivo". Nella finestra che si apre seleziona la categoria "Aspirapolvere".

NOTA. Se il sistema ti chiede di attivare la funzione smartphone, fallo.

• Inserisci il nome e la password della tua rete Wi-Fi se i campi non vengono compilati automaticamente. Premere "Avanti".
• Sul pannello di controllo dell'aspirapolvere, tenere premuto il pulsante "Base" finché l'indicatore del pulsante non inizia a lampeggiare. Nella schermata dello smartphone, spuntare la casella "Conferma" e premere "Avanti".
• Collega il tuo smartphone all'hotspot Wi-Fi chiamato "Smart Life – XXXX". Tornare all'applicazione e toccare "Connetti".
• Attendere finché non appare la schermata "Ricerca automatica" e il messaggio "Dispositivi aggiunti con successo: 1". Premere "Fatto".

NOTA. Se la connessione all'applicazione non riesce, assicurarsi che il dispositivo sia collegato a una fonte di alimentazione, acceso e carico,

controllare le impostazioni del router Wi-Fi all'indirizzo aeno.com/router-help e riconnettersi.

Sostituzione del sacchetto per la polvere (fig. E)

ATTENZIONE! Scollegare preventivamente la basetta di ricarica dalla rete elettrica.

1. Aprire il coperchio della stazione di autopulizia.
2. Rimuovere il sacchetto tirando la chiusura di cartone.
3. Inserire un nuovo sacchetto come mostrato nella figura. Assicurarsi che la bocchetta di aspirazione sulla chiusura sia aperta. Chiudere saldamente il coperchio della stazione.

Stati dell'indicatore LED della basetta di ricarica

Indicatore	Stato	Descrizione
Biancc	Acceso	La ricarica è terminata, la basetta è in modalità standby
	Lampeggia	Caricamento in corso; il robot scarica i detriti nella stazione di autopulizia
	Lampeggia (3 volte)	La basetta è collegata alla rete elettrica
Rossc	Acceso	Sacchetto per la polvere mancante o montato in modo errato; coperchio della stazione non è chiuso o chiuso male
	Lampeggia	Guasto del dispositivo
	Non è acceso	Il dispositivo è spento e scollegato dalla rete di alimentazione

Manutenzione (fig. F)

1. Rimuovere il contenitore dal corpo dell'aspirapolvere.
2. Svuotare il serbatoio dell'acqua dal liquido residuo.
3. Svuotare il contenuto del serbatoio della polvere nel cestino dei rifiuti.
4. Pulire il filtro HEPA e il prefiltro con una spazzola o un panno asciutto.

ATTENZIONE! Non lavare il serbatoio della polvere e il filtro HEPA con acqua.

aeno.com/documents 81

1. Rimuovere e sciacquare la spazzola laterale e il panno con acqua calda.
2. Rimuovere i capelli e i detriti dal rullo della spazzola con la spazzola di manutenzione fornita con l'aspirapolvere.

Lasciare asciugare gli accessori lontano dai riscaldatori. Assicurarsi che tutte le parti siano completamente asciutte prima di reinstallarle.

Ricerca guasti

1. Aspirapolvere non si carica – la basetta di ricarica non è collegata alla rete elettrica; contatti sporchi sulla basetta e/o sul contenitore di aspirapolvere. Controllare il collegamento del cavo di alimentazione alla basetta e alla rete elettrica e pulire i contatti con un panno morbido e asciutto.
2. L'aspirapolvere torna alla basetta per essere ricaricato prima della fine della pulizia – la carica della batteria è inferiore al 20 %. L'aspirapolvere deve essere caricato.
3. La potenza di aspirazione è diminuita – il contenitore della polvere è pieno; il filtro e/o la spazzola del rullo sono intasati. Il serbatoio della polvere, il filtro e/o la spazzola del rullo devono essere puliti.

ATTENZIONE! Se nessuna delle possibili soluzioni risolve il problema, contattare il tuo fornitore o centro di assistenza. Non smontare o tentare di riparare il dispositivo da soli.

ASBISC si riserva il diritto di modificare il dispositivo e di apportare cambiamenti e alterazioni al presente documento senza preavviso agli utenti. Vedi la confezione per la data di produzione.

Il periodo di garanzia e la vita utile è di 2 anni dalla data di acquisto del prodotto.

Informazioni sul produttore: ASBISC Enterprises PLC, Iapetou, 1, Agios Athanasios, 4101, Limassol, Cyprus (Cipro). Prodotto in Cina.

Informazioni aggiornate e una descrizione dettagliata del dispositivo, oltre a istruzioni per il collegamento, certificati, informazioni sulle aziende che accettano richieste di qualità e garanzie, sono disponibili per il download su aeno.com/documents. Tutti i marchi e i loro nomi sono di proprietà dei rispettivi titolari.

82 aeno.com/documents

ITA DICHIARAZIONE DI CONFORMITÀ SEMPLIFICATA. ASBISC dichiara che il dispositivo è conforme alla direttiva 2014/53/EU. Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo web:

Direttiva RoHS. Il dispositivo è conforme ai requisiti della Direttiva RoHS 2011/65/EU sulla direttiva sulla restrizione delle sostanze pericolose, compresi i requisiti della Direttiva RoHS 2015/863/EU.

ITA Informazioni sul riciclaggio. Questi simboli significano che è necessario seguire i regolamenti sui rifiuti di apparecchiature elettriche ed elettroniche (WEEE) e sui rifiuti di pile e batterie quando si smaltisce il dispositivo, le sue batterie e accumulatori e i suoi accessori elettrici ed elettronici. Secondo le norme questo dispositivo deve essere smaltito separatamente alla fine della sua vita utile. Non smaltire il dispositivo, le sue batterie e accumulatori o i suoi accessori elettrici ed elettronici insieme ai rifiuti urbani non differenziati, poiché ciò sarebbe dannoso per l'ambiente. Per smaltire questo dispositivo deve essere restituito al punto vendita o consegnato a un centro di riciclaggio locale. Dovresti contattare il tuo servizio locale di smaltimento dei rifiuti domestici per i dettagli.

Per i dispositivi con batteria non rimovibile: in condizioni di funzionamento normali o anomale o in caso di guasto singolo, la tensione e la corrente durante la carica della batteria non devono superare i valori massimi consentiti. Se la temperatura della batteria supera la temperatura massima consentita, il dispositivo interrompe la carica in condizioni diverse. Se la temperatura della batteria scende al di sotto della temperatura minima consentita durante la carica, la corrente sarà limitata in condizioni diverse.
