| Tipo di prodotto | Rampa LED per acquario d'acqua dolce |
| Marca | JBL |
| Modello | LED Solar Natur |
| Tensione di alimentazione | 24 V CC |
| Grado di protezione | IP67 |
| Durata di vita dei LED | > 50.000 h |
| Angolo di irraggiamento | 120° |
| Colori della luce regolabili | Bianco caldo (2700 K), Bianco luce diurna (4000 K), Bianco freddo (6700 K) |
| Intensità luminosa | 6 livelli regolabili |
| Estensione RGB | JBL LED Solar Effect (opzionale, 7 livelli per canale) |
| Comando | Telecomando a infrarossi, timer, opzione Wi-Fi tramite JBL LED SOLAR CONTROL |
| Compatibilità di fissaggio | Staffe telescopiche o cappucci per attacchi T5/T8 |
| Lunghezze compatibili T5/T8 | 438 mm, 549/590 mm, 742 mm, 849/895 mm, 1047 mm, 1149/1200 mm, 1449/1500 mm |
| Distanza minima sopra l'acqua | 15 mm |
| Classe di protezione | III (bassa tensione di sicurezza) |
| Manutenzione | Pulire con JBL WishWash e JBL Clean A |
| Garanzia | 2 anni + estensione a 4 anni dopo la registrazione |
| Accessori | JBL LED SOLAR CONTROL Wi-Fi (venduto separatamente) |
Domande frequenti - LED Solar Natur JBL
Domande degli utenti su LED Solar Natur JBL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Illuminazione in formato PDF gratuitamente! Trova il tuo manuale LED Solar Natur - JBL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. LED Solar Natur del marchio JBL.
MANUALE UTENTE LED Solar Natur JBL

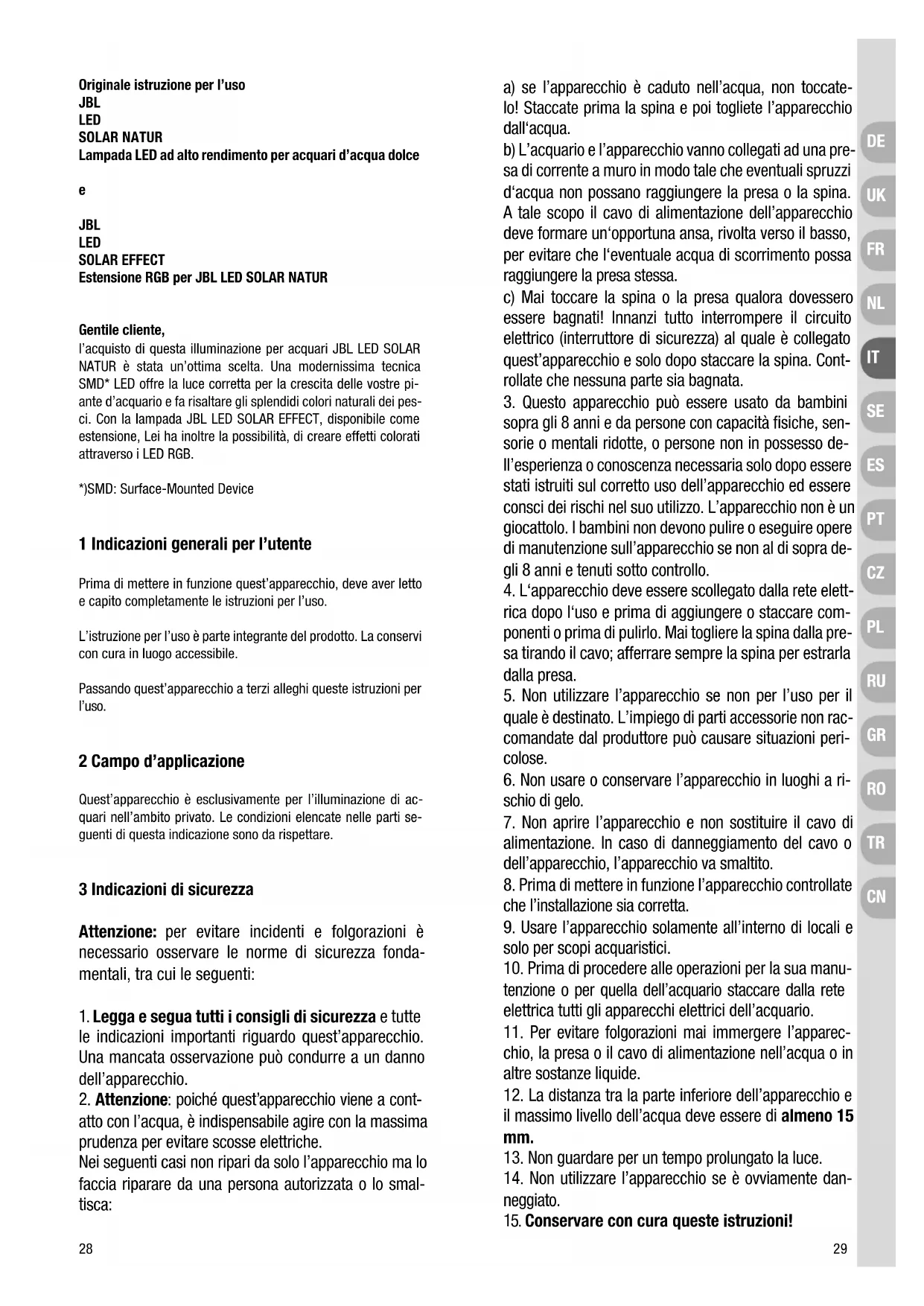

Originale istruzione per l'uso
JBL
LED
SOLAR NATUR
Lampada LED ad alto rendimento per acquari d'acqua dolce
e
JBL
LED
SOLAR EFFECT
Estensione RGB per JBL LED SOLAR NATUR
Gentile cliente,
l'acquisto di questa illuminazione per acquari JBL LED SOLAR NATUR è stata un'ottima scelta. Una modernissima tecnia SMD* LED offre la luce corretta per la crescita delle vostre pi-ante d'accario e fa risaltare gli splendidi colori naturali dei pesci. Con la lampada JBL LED SOLAR EFFECT, disponibile come estensione, Lei ha inoltre la possibilità, di create effetti coloratiattraverso i LED RGB.
1 Indicazioni generali per l'utente
Prima diMETTERe in funzione quest'apparecchio,deve aver letto e capito complemente le istruzioni per I'uso.
L'instruzione per l'uso è parte integrante del prodotto. La conservi con cura in luogo accessible.
Passando quest'apparecchio a terzi alleghi queste istruzioni per l'uso.
2 Campo d'applicazione
Quest'apparecchio è esclusivamente per l'illuminazione di acquari nell'ambito privato. Le condizioni elencate nelle parti seguenti di但这a significazione sono da rispetto.
3 Indicazioni di sicurezza
Attenzione: per evitare incidenti e folgorazioni è necessario osservare le norme di sicurezza fondamentali, tra cui le seguenti:
-
Legga e segua tutti i consigli di sicurezza e tutte leindicazioni importanti riguardo quest'apparecchio. Una mancata osservazione cui condurre a un danno dell'apparecchio.
-
Attenzione: poiché quest'apparecchio viene a contatto con l'acqua, è indispensable agire con la massima prudenza per evitare scosse elettriche.
Nei seguenti casi non ripari da solo l'apparecchio ma lo faccia riparare da una persona autorizzata o lo smaltasca:
a) se l'apparecchio è caduto nell'acqua, non toccate-lo! Staccate prima la spina e poi togliete l'apparecchio dall'acqua.
b) L'acquario e l'apparecchio vanno collegati ad una presa di corrente a muro in modo tale che eventuali spruzzi d'acqua non possano raggiungere la presa o la spina. A tale scopo il cavo di alimentazione dell'apparecchio deve formare un'opportuna ansa, rivolta verso il basso, per evitare che I'eventuale acqua di scorrimento possa raggiungere la presa stessa.
c) Mai toccare la spina o la presa qualora dovessero essere bagnati! Innanzi tutto interrompere il circuito elettrico (interruttre di sicurezza) al quale è collegato quest'apparecchio e solo dopo staccare la spina. Controllate che nessuna parte sia bagnata.
3. Questo apparecchio può essere usato da bambini sopra gli 8 anni e da persone con disponța fisiche, sensorie o mentali ridotte, o persone non in possesso dell'esperienza o conoscenza necessaria solo dopo essere stati istruiti sul corretto uso dell'apparechio ed essere consci dei rischi nel suo utilizzo. L'apparechio non è un giocattolo. I bambini non devono pulire o eseguire opere di manutenzione sull'apparechio se non al di sopra degli 8 anni e tenuti sotto controlo.
4. L'apparecchio deve essere scollegato alla rete elettrica quando l'uso e prima diaggiungere o staccare componenti o prima di pulirlo. Mai togliere la spina alla presa tirando il cavo; afferrare sempre la spina per estrarla alla presa.
5. Non utilizzato l'apparecchio se non per l'uso per il quale è destinato. L'impiego di parti accessorie non raccomandate dal produttore cui possare situazioni pericolose.
6. Non usare o conservare l'apparecchio in luoghi a rischio di gelo.
7. Non aprire l'apparecchio e non sostituire il cavo di alimentazione. In caso di danneggiamento del cavo o dell'apparecchio, l'apparecchio va smaltito.
8. Prima di mettere in funzione l'apparecchio controllate che l'installazione sia corretta.
9. Usare l'apparecchio solamente all'interno di locali e solo per scopi acqueristicici.
10. Prima di procedere alle operazioni per la sua manutenzione o per quella dell'acquario staccare alla rete elettrica tutti gli appearecchi elettrici dell'acquario.
11. Per evitare folgorazioni mai immergere l'apparecchio, la presa o il cavo di alimentazione nell'acqua o in altre sostanze liquide.
12. La distanza tra la parte inferiore dell'apparecchio e il massimo livello dell'acqua deve essere di almeno 15 mm.
13. Non guardare per un tempo prolongato la luce.
14. Non utilizzato l'apparecchio se è oviamente daneggiato.
15. Conservare con cura queste istruzioni!
Smaltimento: quest'apparecchio e i loro com-ponentsi non possono essere smaltiti con i normali rifiuti casalinghi. Si prega di osservare le
norme di smaltimento locali per appearecchi elettrici.
4 Messa in funzione
4.1 Montaggio
1. Con staffe di supporto estraibili (ill. A):
Spingere le staffe di supporto allegate nei buchi previsti sulle estremità della lampada. Adattare le staffe alla lunghezza dell'acquario. Porre la lampada sull'acquario in modo tale che le staffe terminino con i margini esteriori dell'acquario.
2. Con cappucci per gli attacchi dei tubi T5/T8 Retrofit (ill. B):
Montare i cappucci allegati (1) sulle due estremità della lampada. I cappucci sono adatti per gli attacchi T5 e con una boccola aggintivaanche per gli attacchi T8.
ATTENZIONE: per tutti i lavori descritti qui di seguito staccare la spina della barra o della copertura. Lasciare la barra luminosa o la copertura staccata alla rete per tutto il periodo di uso come lampada LED. Conservare il cavo di alimentazione della barra luminosa o della copertura sono che non possa essere collegato erroneamente con la rete elettrica!
- Svitare i cappucci avvitabili (2) del tubo fluorescente e rimuoverlo.
- Installare i cappucci avvitabili sulla lampada LED e montarla nell'attacco T5/T8.
- Riavvitare i cappucci avvitabili.
A seconda del tipo di lampade, le JBL LED SOLAR per una o due lunghezze si adattano per le lampade T5/T8. Percio vi sono contenti cappucci da 25mm e 45mm per attacchi T5/T8:
| Tipo adatto per T5/T8 (mm) cappuccio | ||
| 22 438 | 25 mm | |
| 24 | 549 / 590 | 25 / 45 mm |
| 37 742 | 25 mm | |
| 44 849 / 895 | 25 / 45 mm | |
| 57 1047 | 25 mm | |
| 59 1149 / 1200 | 25 / 45 mm | |
| 68 1449 / 1500 | 25 / 45 mm | |
Tra la lampada e il massimo livello dell'acqua si deve mantenere una distanza di almeno 15mm
4.2 Connessione elettrica
4.2.1 Soltanto per JBL LED SOLAR NATUR
Collegare la lampada (1), il Driver (2), il ricevitore infrarosso (3) e il cavo di collegamento corto (4) come raffigurato nell'illustrazione C. Tutti i collegamenti a innesto sono configurati in modo tale che un collegamento errato non sia possibile. Assicurate tutti i collegamenti con il dato di raccordo relativo.
Quando tutte le parti sono collegate tra di loro, collegare il driver (alimentatore) alla rete elettrica.
4.2.2 JBL LED SOLAR NATUR con ampliamento JBL LED SOLAR EFFECT
Se la JBL LED SOLAR Natur è già in funzione, assolutamente staccare daprima la spina.
Sostituire il cavo di connessione (4) con il cavo sdoppiatore (5) acclusa alla JBL LED SOLAR EFFECT e collegare tutto come migliorato nell'illustrazione C. Tutti i collegamenti a innesto sono configurati in modo tale che un collegamento errato non sua possibile. Assicurate tutti i collegamenti con il dato di raccordo relativo.
Quando tutte le parti sono collegate tra di loro, collegare il driver (alimentatore) alla rete elettrica.
Non installare mai il driver (alimentatore) all'interno della copertura dell'acquario, nel mobiletto sottostante o sopra il livello dell'acqua! Fare sempre attenzione ad una sufficiente aerazione del driver.
5 Uso
5.1 II telecomando IR
Con il telecomando IR si possono controllare le diverse funzioni delle lampade JBL LED SOLAR. Il telecomando funzione come un normale telecomando per tevisori ecc. Il ricevitore IR devesse essere montato quando nelle vicinanze o sul mobile dell'acquario,osi che i raggi IR del telecomando lo possano raggiunge re direttamente. Tutti i telecomandi funzionano con la stessa lunghezza d'onda.
Prima del primo uso rimuovere la striscia isolante dall'alloggiamento della batteria.
Nell'uso di JBL LED SOLAR NATUR:
- Accendere/spagnere schiacciando il bottoe.
- Possibilità di scelta tra le tonalità di luce bianco caldo (2700 K), bianco luce diurna (4000 K) e bianco freddo (6700 K). Per un'ideale crescita delle piante raccomandiamo il bianco luce diurna (4000 K).
- L'intensità luminosa è dimmerabile in 8 gradi. Nel primo cam-biamenti da tubi fluorescenti a LED raccomandiamo di init-ziare con circa il 50% della massima intensità luminosa e di dimmerare alzano sempre agli 1 - 2 settimane di un grado.
Nell'ampliamocon JBLLED SOLAR EFFECT: Inaggiunta alle funzioni suddette:
- Regolazione dei canali di colore rosso, verde e blu e la loro combinazione con i bottoni R+/R-, G+/G-e B+/B-.
- Dimmerazione dei canali di colore in 7 gradi.
5.2 Uso con timer (non compreso):
Le lampade JBL LED SOLAR possono essere accese e spente con un timer presente in commercio. L'impostazione scelta con il telecomando rimane e si riaccende con la medesima impostazione la mattina dopo.
5.3 Comando tramite App e WiFi: JBL LED SOLAR CONTROL WiFi (disponibile come accessorio)
Il ricevitore IRiene sostituito dall'apparecchio di dato JBL LED SOLAR CONTROL. La relativa applicazione per il cellulare è disponibile nei negozi per essere scarcata Gratisamente.
- Albe e tramonti naturali, simulazione di nubi con lampi.
- A scelta ci sono diversi programmi preimpostati di biotopi d'acquario prediletti.
Programmabile individualmente.
6 Manutenzione
Prima di agli lavoro di manutenzione staccare la spina del driver (alimentatore).
Nonutilizzare oggetti duri o detersivi aggressivi per la pulizia.
Rimuovere agli settimana gli eventuali depositi calcarei sul fondo della lampada con un panno JBL WishWash anticipamente inumidito con JBL Clean A.
Rimuovere polvere o altri depositi sulla parte superiore della lampada con un panno asciutto privo di lanugine.
7 Risoluzione di problemi
La lampada LED non funziona
Causa possibie:
La spina del driver (alimentatore) non è collegata con la rete elettrica.
Soluzione:
Mettere la spina nella presa.
Causa possible:
Una spina di collegamento tra il driver (alimentatore) e la lampada si è staccato o non fa fatto.
Soluzione:
Controllare tutti i collegamenti a inesto tra la lampada e il driver (alimentatore), assicurare l'insertimento corretto in sede con dato di raccordo serrato.
Causa possibie:
La lampada è stata spenta con il telecomando.
Soluzione:
Schiacciare il bottone accendere/spagnere sul telecomando.
In caso di altri disturbi rivolgersi all'assistenza clienti JBL: https://www.jbl.de/support/
8 Scheda tecnica
JBL LED SOLAR NATUR:
Modulo LED Tensione di funzionamento 24 V DC
angolo di diffusione 120^
durata >50000 h
classedisolamento IP67
JBL LED SOLAR EFFECT
| Modulo LED | Tensione di funzionamento 24 | V DC | |
| angolo di diffusione | 120° | ||
| durata | >50000 h | ||
| classe di isolamento | IP 67 | ||
Le lampade possiedono il grado di protezione III (bassissima tensione). Per ulteriori dati tecnici vedi a pagina 100.
9 Garanzia del produttore
La garanzia include i diritti legali del cliente verso il rivenditore di ottenere della merce perché difetti e non limita i vizi legali derivanti da difetti secondo il § 437 BGB tedesco.
Noi, Ia JBL GmbH & Co. KG, Dieselstr. 3, 67141 Neuhofen, Germania, ci assumiamo una garanzia di 2 anni su assenza di difetti e funzionalità dei prodotti nei confronti del cliente finale.
Entro quellolegale periododi garanzianbiennale offriami alcliente finale,喙una registrazione avvenuta con successo allapagina https://www.jbl.de/productregistration,una garanziaestesa di 4 anni nella data di acquisto dell'apparecchio.
JBL LED SOLAR NATUR
JBL LED SOLAR EFFECT
Un guasto fino al 5% delle singole LED nel periodo di garanzia non corrisponde ad un difetto del prodotto.
La garanzia comprende la riparazione secondo la nostra scelta: sostituzione (fornitura gratuite di un prodotto equivalente) oppure la riparazione secondo le esigenze tecniche.
Per le parti riparate o sostituite perché coperte alla garanzia vale il rimanente periodo garanzia.
La garanzia non comprende il ricambio da danni seguenti, diretti e indiretti.
La garanzia vale esclusivamente per vendite a clienti all'interno della Comunità Europea.
La garanzia si estingue se il montaggio, la manutenzione e la pulizia del prodotto non sono stati eseguiti in modo professionale dal cliente o da terzi. Altrettanto vale se il prodotto è stato intenzionalmente danneggiato o modificato impropriamente in qualsiasi modo.
Durante il periodo di garanzia rivolgersi, presentando la ricevuta d'acquisto valida, al rivenditore specializzato o contattare moi a questo indirizzo https://www.jbl.de/support/
