Produkttyp	LED-Leiste für Süßwasseraquarium
Marke	JBL
Modell	LED Solar Natur
Versorgungsspannung	24 V DC
Schutzart	IP67
LED-Lebensdauer	> 50 000 h
Abstrahlwinkel	120°
Einstellbare Lichtfarben	Warmweiß (2700 K), Tageslichtweiß (4000 K), Kaltweiß (6700 K)
Lichtintensität	6 Stufen einstellbar
RGB-Erweiterung	JBL LED Solar Effect (optional, 7 Stufen pro Kanal)
Steuerung	Infrarot-Fernbedienung, Zeitschaltuhr, WiFi-Option via JBL LED SOLAR CONTROL
Befestigungskompatibilität	Teleskopbügel oder Aufsteckadapter für T5/T8-Fassungen
Kompatible Längen T5/T8	438 mm, 549/590 mm, 742 mm, 849/895 mm, 1047 mm, 1149/1200 mm, 1449/1500 mm
Mindestabstand über Wasser	15 mm
Schutzklasse	III (Sicherheitskleinspannung)
Pflege	Reinigung mit JBL WishWash und JBL Clean A
Garantie	2 Jahre + Verlängerung auf 4 Jahre nach Registrierung
Zubehör	JBL LED SOLAR CONTROL WiFi (separat erhältlich)

Häufig gestellte Fragen - LED Solar Natur JBL

Wie installiere ich die JBL LED Solar Natur Leiste an meinem Aquarium?

Sie können die mitgelieferten Teleskopbügel verwenden, indem Sie sie in die Löcher an den Enden der Leiste stecken und auf die Länge des Aquariums einstellen. Alternative: Verwenden Sie die Aufsteckadapter für vorhandene T5/T8-Fassungen. Stellen Sie sicher, dass der Abstand zwischen der Leiste und dem Wasserspiegel mindestens 15 mm beträgt.

Wie ändere ich die Lichtfarbe?

Verwenden Sie die Infrarot-Fernbedienung, um zwischen Warmweiß (2700K), Tageslichtweiß (4000K) und Kaltweiß (6700K) zu wählen. Wenn Sie die Erweiterung JBL LED Solar Effect haben, können Sie die Kanäle Rot, Grün und Blau individuell mit den Tasten R+/R-, G+/G- und B+/B- einstellen.

Kann ich die Leiste mit einer Zeitschaltuhr verwenden?

Ja, die JBL LED SOLAR Leisten können an eine handelsübliche Zeitschaltuhr angeschlossen werden. Die letzte Farb- und Intensitätseinstellung wird gespeichert und beim Wiedereinschalten angewendet.

Was tun, wenn die Leiste nicht leuchtet?

Überprüfen Sie, ob der Stecker des Netzteils korrekt in der Steckdose steckt. Stellen Sie sicher, dass alle Steckverbindungen richtig eingesteckt und mit der Überwurfmutter gesichert sind. Drücken Sie schließlich die Ein/Aus-Taste auf der Fernbedienung.

Wie reinige ich die Leiste?

Trennen Sie das Gerät zunächst vom Strom. Verwenden Sie ein fusselfreies, trockenes Tuch für Staub auf der Oberseite. Für Kalkablagerungen unter der Leiste verwenden Sie ein mit JBL Clean A angefeuchtetes JBL WishWash-Tuch. Verwenden Sie niemals harte Gegenstände oder aggressive Reinigungsmittel.

Wie lang ist die Lebensdauer der LEDs?

Die LEDs haben eine Lebensdauer von mehr als 50.000 Stunden, was bei täglicher Nutzung von 8 Stunden etwa 5 bis 6 Jahren entspricht.

Ist die RGB-Erweiterung mit meiner vorhandenen Leiste kompatibel?

Ja, Sie können die Erweiterung JBL LED Solar Effect zu Ihrer JBL LED Solar Natur Leiste hinzufügen. Trennen Sie die Stromversorgung, ersetzen Sie das Verbindungskabel durch das mitgelieferte Y-Kabel und schließen Sie das Netzteil an. Die Fernbedienung ermöglicht dann die Steuerung der Kanäle Rot, Grün und Blau.

Wie steuere ich die Leiste über WiFi?

Ersetzen Sie den IR-Empfänger durch das Modul JBL LED SOLAR CONTROL WiFi (separat erhältlich). Laden Sie die kostenlose App aus den Stores herunter. Sie können dann Sonnenauf- und -untergänge, Wolken mit Blitzen simulieren und voreingestellte Biotop-Programme verwenden.

Wie ist die Garantie für die JBL LED Solar Natur Leiste?

Die Herstellergarantie beträgt 2 Jahre ab Kaufdatum. Sie können eine Garantieverlängerung auf 4 Jahre erhalten, indem Sie Ihr Produkt innerhalb von 2 Jahren nach Kauf auf der JBL-Website registrieren. Die Garantie deckt Reparatur oder Austausch ab, außer bei normalem Verschleiß (≤5% defekte LEDs).

Kann ich die Leiste mit vorhandenen T5/T8-Röhren verwenden?

Ja, mit den mitgelieferten Aufsteckadaptern können Sie Ihre Leuchtstoffröhren durch die LED-Leiste ersetzen. Die Adapter sind für T5-Fassungen und mit einer zusätzlichen Hülse auch für T8-Fassungen geeignet. Stellen Sie sicher, dass Sie die alte Beleuchtung vom Strom trennen und befolgen Sie die Anleitung zu kompatiblen Längen im Handbuch.

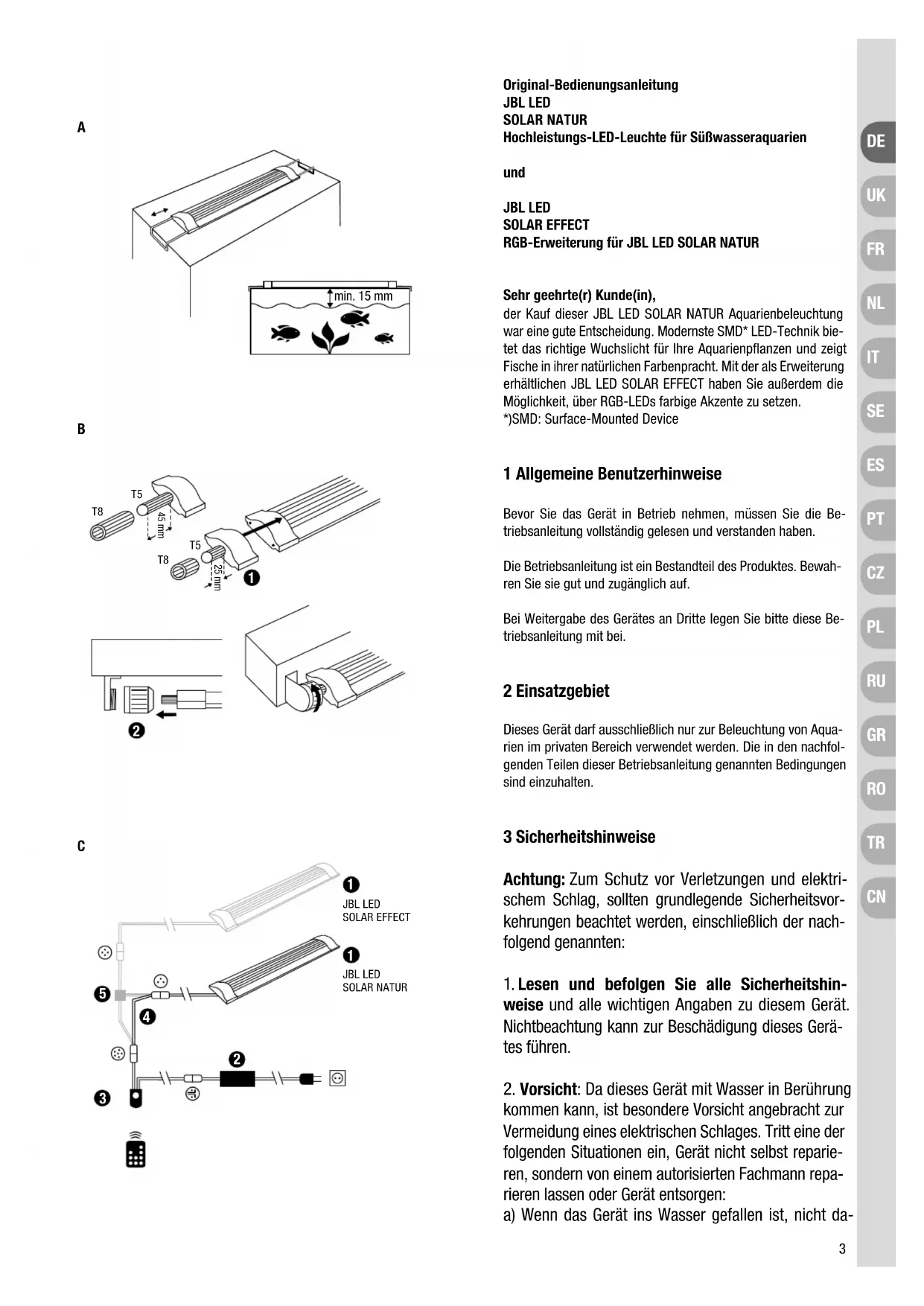

BEDIENUNGSANLEITUNG LED Solar Natur JBL

Original-Bedienungsanleitung

JBLLED

SOLAR NATUR

Hochleistungs-LED-Leuche für Süßwasseraquarien

und

JBLLED

SOLAR EFFECT

RGB-Erweiterung fur JBL LED SOLAR NATUR

Sehr geehrte(r) Kunde(in),

der Kauf dieser JBL LED SOLAR NATUR Aquarienbeleuchtung war eine gute Entscheidung. Modernste SMD* LED-Technik bietet das richtige Wuchslicht fur ihre Aquarienpflanzen und zeigt Fische in ihrer naturlichen Farbenpracht. Mit der als Erweiterung erhaltlichen JBL LED SOLAR EFFECT haben Sie außerdem dieMoglichkeit, uber RGB-LEDs farbige Akzente zu setzen. *)SMD: Surface-Mounted Device

1 Allgemeine Benutzerhinweise

Bevor Sie das Gerät in Betriebnehmen, müssen Sie die Betriebsanleitung vollständig gelesen und verstanden haben.

Die Betriebsanleitung ist ein Bestandteil des Produktes. Bewahren Sie sie gut und zugänglich auf.

Bei Weitergabe des Gerätes an Dritte legen Sieitte diese Betriebsanleitung mit bei.

2 Einsatzgebiet

Dieses Geratarfauschlieblichnur zur Beleuchting von Aquarien im privaten Bereich verwendet werden. Die in den nachfolgenden Teilen dieser Betriebsanleitung genommen Bedingungen sind einzuhalten.

3 Sicherheitschinweise

Achtung: Zum Schutz vor Verletzungen und elektrischem Schlag, sollen den grundlegende Sicherheitsvorkrehrungen beachtet werden, einschließlich der nachfolgend genommen:

1. Lesen und befolgen Sie alle Sicherheitshinweise und alle wichtigen Angaben zu dieserem Gerät. Nichtbeachtung kann zur Beschädigung theses Gerates führen.

2. Vorsicht: Da diese Gerät mit Wasser in Berührung kommt kann, ist besondere Vorsicht angebracht zur Vermeidung eines elektrischen Schlages. Tritt eine der folgenden Situationen ein, Gerät nicht selbst reparieren, sondern von einem autorisierten Fachmann reparieren lessen oder Gerät entsorgen:

a) Wenn das Gerät ins Wasser gefallen ist, nicht da

nach greifen! Erst alle Netzsteckerziehen, dann das Gerät bergen.
b) Aquarium und Gerät sollenn soiben einer Wandsteckdose angeordnet sein, dass kein Wasser auf Steckdose oder Stecker spritzen kann. Das Netzkabel des Geräts sollte eine „Tropfschlaufe" bilden, die verhindert, dass am Kabel entlang laufendes Wasser in die Steckdose gelamt.
c) Sollten Steckdose oder Stecker nass sein, niemals den Steckerziehen! Zunachst Stromkreis, an dem dieses Gerat angeschlossen ist, abschalten (Sicherungsschafter) und danach den Steckerziehen. Steckdose und Stecker auf vorhandenes Wasser überprüfen.
3. Unter Aufsicht kann diese Gerät von Kindern über 8 Jahre und von Menschen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten, sowie unerfahrenen Menschen verwendet werden. Dafür sollen den sie eine Einführung in die Funktionseise des Gerätsbekommen haben und sich der Gefahren der Anwendung bewusst sein. Das Gerät ist kein Spielzeug. Kinder sollen das Gerät nicht saubern oder warten, es sei Denn, sie sind über 8 Jahre alt und werden beaufsichtigt.
4. Bei Nichtbenutzung, vor dem An- oder Abbau von Teilen oder vor dem Reinigen Gerät immer vom Stromnetz trennen. Stecker nie am Kabel aus der Steckdoseziehen, sondern immer den Stecker anfassen und herausziehen.
5. Das Gerätarf zu keinem anderen als dem vorgesehenen Zweck benutzt werden. Die Verwendung nicht vom Hersteller empfohlener Zubehörteile kann zu gefährlichen Situationen führen.
6. Gerät nicht an frostgefahrdeten Orten betreiben oder aufbewahren.
7. Das Gerät kann nicht geöffnet werden und das Netzkabel kann nicht ersetzt werden. Bei Beschädigung des Kabels oder des Gerätes muss das Gerät entsorgt werden.
8. Vor Inbetriebnahme auf sichere Installation des Gerätes achten.
9. Das Gerätarf nur in Räumen benutzt werden. Nur für aquaristische Verwendungszwecke.
10. Vor Arbeiten am Gerät oder im Aquarium alle elektrischen Geräte im Aquarium vom Stromnetz trennen.
11. Um einen elektrischen Stromschlag zu vermeiden, tauchen Sie das Gerät, den Netzstecker oder das Netz-kabel niemals in Wasser oder andere Flüssigkeiten.
12. Der Abstand zwischen der Unterseite des Gerätes und dem höchsten Wasserspiegel muss mindestens 15mm betragen.
13. Blichen Sie niemals längerere Zeit in die Leuchte. daß sonst Augenverletzungen auftreten konnten.
14. Verwenden Sie das Gerät nicht, wenn es öffentlich beschädigt ist.
15. These Betriebsanleitung gut aufbewahren!

Entsorgung: Dieses Gerät und alle dazu gehörenden Komponenten dürfen nicht mit dem normalen Hausmüll entsorgt werden. Beachten Sie

die örtlichen Entsorgungsvorschriften für Elektrogeräte.

4 Inbetriebnahme

4.1 Montage

1. Mit ausziehbaren Haltebügeln (Abb. A):

Schieben Sie die beiliegenden Haltebügel an beiden Enden der Leuchte in die darauf vorgesehenen Bohrungen. Verschieben Sie die Haltebügel passend zur Aquarienlange. Platzieren Sie die Leuchte so auf dem Aquarium, dass die Bugel an beiden Enden außen mit der Glasscheibe abschieden.

2. Mit Aufsteckkappen für T5/T8 Röhrenfassungen, sog. Retrofit (Abb. B):

Steen Sie die mitgelieferten Aufsteckkappen (1) auf beiden Enden des Leuchtengehauses. Die Aufsteckkappen sind für T5-Fassungen geeignet und mit zusätzlicher Hülse auch für T8-Fassungen.

ACHTUNG: Für alle nachfolgend beschriebenen Arbeiten zieren Sie den Netzstecker des Leuchtbalkens bzw. der Aquarienabdeckung. Lassen Sie den Leuchtbalken bzw. die Aquarienabdeckung vom Netz getrennt für die komplette Dauer der Anwendung als LED-Leuche. Verwahren Sie den Netzstecker des Leuchtbalkens bzw. der Aquarienabdeckung so, dass er nicht versehentlich mit dem Netz verbunden werden kann!

• Lösener Sie die Schraubkappen (2) der Leuchtstoffrähe und entfernen Sie die Leuchtröhre.

• Stecken Sie die Schraubkappen auf die LED-Leuche und montieren Sie diese in der T5/T8-Fassung.

• Drehen Sie die Schraubkappen wieder fest.

Je nach Typ passen die JBL LED SOLAR-Leuchten für eine bzw. zwei Röhrenlängen an T5/T8-Beleuchtungen. Deshalb sind Aufsteckkappen mit 25 mm bzw. 45 mm langen Aufnahmen für T5/T8-Fassungen enthalten:

Typ Passend für T5/T8 (mm) Aufsteckkappe
22 438	25 mm
24	549 / 590	25 / 45 mm
37 742	25 mm
44 849 / 895	25 / 45 mm
57 1047	25 mm
59 1149 / 1200	25 / 45 mm
68 1449 / 1500	25 / 45 mm

Zwischen Lampe und hochstem Wasserstand muss ein Abstand von mindestens 15 mm eingehalten werden!

4.2 Elektrischer Anschluss

4.2.1 Nur JBL LED SOLAR NATUR

Verbinden Sie die Leuchte (1), den Driver (Netzteil) (2), den IR-Empfänger (3) und das kurze Verbindungskabel (4) wie in Abb. C darestellt. Alle Steckverbindungen sind so konfiguriert, dass eine falsche Verbindung nicht möglich ist. Sichern Sie alle Verbindungen mit der zugehörigen Überwurfmutter.

Wenn alle Teile verbunden sind, schlieben Sie den Driver (das Netzteil) an das Stromnetz an.

4.2.2 JBL LED SOLAR NATUR mit Erweiterung JBL LED SOLAR EFFECT

Falls JBL LED SOLAR Natur bereits in Betrieb ist,ziehen Sie unbedingt zuerst den Netzstecker.

Ersetzen Sie das Verbindungskabel (4) durch die bei JBL LED SOLAR EFFECT mitgelieferte Kabelweiche (5) und schlieben alles so an, wie in Abb. C dargestellt. Alle Steckverbindungen sind so konfiguriert, dass eine falsche Verbindung nicht möglich ist. Sicher Sie alle Verbindungen mit der zugehörigen Überwurf-mutter.

Wenn alle Teile verbunden sind, schlieBen Sie den Driver (das Netzteil) an das Stromnetz an.

Installieren Sie den Driver (das Netzteil) niemals innerhalb einer Aquarienabdeckung, im Unterschrank des Aquariums oder über dem Wasserspiegel! Sorgen Sie immer für ausreichende Belüfung des Drivers.

5 Bedienung

5.1 Die IR Fernbedienung

Mit der IR-Fernbedienung konnen verschiedene Funktionen der JBL LED SOLAR-Leuchten gesteuert werden. Die Fernbedienung arbeitet genauso wie eine übliche Fernbedienung fur Fernseher etc. Dabei sollte der IR-Empfänger so in der Nähe oder am Aquarienschrank montiert sein, dass er von den IR-Signalen der Fernbedienung direkt erreicht werden kann. Alle Fernbedienungen arbeiten mit der gleichen Wellenlänge.

Ziehen Sie vor der ersten Benutzung den Isolierstreifen aus dem Batteriefach.

Bei Verwendung von JBL LED SOLAR NATUR:

An/Aus per Knopfdruck.
- Wahlmöglichkeit zwischen den Lichtfarben Warmweiß (2700 K), Tageslichtweiß (4000 K) und Kaltweiß (6700 K). Für optimales Pflanzenwachstum empfehlen wir Tageslichtweiß (4000 K).
Die Lichtintensität kann in 8 Stufen gedimmt werden. Bei erstmaliger Umstellung von Leuchtstoffrähen auf LED-Be-leuchtung, empfehlen wir zunachst mit ca. 50% der maxima-len Lichtstarke zu beginnen und nach jeweils 1 - 2 Wochen eine weitere Stufe hoch zu dimmen.

Bei Erweiterung mit JBL LED SOLAR EFFECT:

Zusätzlich zu den oben genannten Funktionen:

• Steuerung der Farbkanäe Rot, Grün und Blau und deren Mischung mit den Knöpfen R+/R-, G+/G- und B+/B-.
• Dimmung der Farbkanäle in 7 Stufen.

5.2 Betrieb mit Schaltuhr (nicht im Lieferumfang):

Die JBL LED SOLAR Leuchten können mit einer handelsüblichen Schaltuhr an- und ausgeschelt werden. Die per Fernbedienung gewählte Einstellung bleibt bei Ausschalten über die Schaltuhr erhalten und die Beleuchtung beginnt am nachsten Morgen mit dieser Einstellung.

5.3 Steuerung über App und WiFi: JBL LED SOLAR CONTROL WiFi (erhaltlich als Zubehor)

Der IR-Empfänger wird durch das Steuergerät JBL LED SOLAR CONTROL ersetzt. Die dazu passende App furs Smartphone liegt in den Stores zum kostenlosen Download bereit.

• Nattürliche Sonnenauf- und -untergänge, Wolkensimulation mit Blitzen.
• Es stehen verschiedene voreingestellte Programme beliebter Aquarienbiotope zur Wahl.
• Individuell programmierbar

6 Wartung

Ziehen Sie vor jeder Wartungsarbeit den Netzstecker des Drivers (Netzteil).

1. Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.

Entfernen Sie einmal wochentlich eventuelle Kalkablagerungen auf der Leuchtenunterseite mit einem JBL WishWash Tuch, das Sie zuvor mit JBL Clean A angefeuchtet haben.

Staub und andere Ablagerungen auf der Oberseite der Leuchte entfernen Sie bei Bedarf mit einem fusselfreien trockenen Tuch.

7 Beheben von Störungen

LED-Leuchte leuchtet nicht.

Mögliche Ursache:

Netzstecker des Drivers (Netzteil) nicht mit dem Stromnetz verbunden.

Abhilfe:

Steen Sie den Netzstecker in eine Netzsteckdose.

Mögliche Ursache:

Ein Verbindungsstecker zwischen Driver (Netzteil) und Leuche ist lose oder hat schlechten Kontakt.

Abhilfe:

Überprüfen Sie alle Steckverbindungen zwischen Leuchte und Driver(Netzteil) und sorgen Sie für korrekten Sitz mit handfest angezogener Überwurfmutter.

Mögliche Ursache:

Die Leuche wurde per Fernbedienung ausgeschaltet.

Abhilfe:

Drucken Sie den An/Aus-Knopf der Fernbedienung.

Bei sonstigen Störungen wenden Sie sich an den JBL Kundensupport: https://www.jbl.de/support/

8 Technische Daten

JBL LED SOLAR NATUR:

LED Modul	Betriebsspannung 24 V DC
CRI (Vollspektrum)	85
Abstrahlwinkel		120°
Lebensdauer	>50000	h
Schutzart	IP 67

JBL LED SOLAR EFFECT

LED Modul	Betriebsspannung 24 V DC
	Abstrahlwinkel	120°
Lebensdauer	>50000 h
Schutzart	IP 67

Die Leuchten besitzen die Schutzklasse III (Schutzkleinspannung). Weitere technische Daten siehe Seite 100.

C

9 Herstellergarantie

Die Garantie besteht neben den gesetzlichen Ansprüchen des Kunden auf Lieferung einer mangelfreien Ware gegenüber dem Verkauf und schrankt die gesetzlichen Mangelansprüche aus § 437 BGB nicht ein.

Wir, die JBL GmbH & Co. KG, Dieselstr. 3, 67141 Neuhofen, Germany übernehmen für die nachfolgend genommen Geräte gegenüber dem Endkunden eine Garantie von 2 Jahren ab Kaufdatum für Mangelfreiheit und Funktionsfähigkeit.

Darüber hinaus bieten wir dem Endkunden nach erfolglicher Produktregistrierung binnen der zweijährigen gesetzlichen Gewährleistungsfrist unter https://www.jbl.de/productregistration eine erweiterte 4-Jahres-Garantie ab Kaufdatum für das Gerät an.

JBL LED SOLAR NATUR
JBL LED SOLAR EFFECT

Der Ausfall von bis zu 5% der Einzel-LEDs innerhalb der Garantiezeit gilt nicht als Produktmangel.

Die Garantie umfasst die Reparatur nach unserer Wahl durch Ersatz (kostenlose Lieferung eines gleichwertigen Produktes) oder dessen Instandsetzung nach den technischen Erfordernissen.

Für die aufgrund der Garantie instandgesetzten oder ersetzten Teile gilt die verbleibende Garantiezeit.

Die Garantie umfasst nicht den Ersatz von unmittelbaren oder mittelbaren Folgeschäden.

Die Garantie gilt ausschließlich für Verkäufe an Kunden innerhalb der Europäischen Union.

Die Garantie erlischt, wenn das Produkt von dem Kunden oder Dritten nicht fachgerecht montiert, gewartet oder gereinigt wurde, vorsatzlich beschädigt sowie in irgendeiner Weise nicht bestimmungsgemäß verändert wurde.

Innerhalb der Garantiedauer wenden Sie sich unter Vorlage eines gültigen Kaufbelegs an ihren Verkauf oder kontaktieren Sie uns unter https://www.jbl.de/support/

8 Technische gegevens

JBL LED SOLAR NATUR:

LED Module

Werkspanning 24 V DC CRI (volledig spectrum) 85 Stralingshoek 120° Levensduur >50000 h Isolatieklasse IP 67

JBL LED SOLAR EFFECT

LED Module

Werkspanning 24 V DC Stralingshoek 120° Levensduur >50000 h Isolatieklasse IP 67

https://www.jbl.de/support/

8技術參數

JBL LED SOLAR NATUR:

LED模組運行電壓24VDC CRI(全光譜)85 發射角120° 壽命>50000h 絕緣等級IP 67

JBL LED SOLAR EFFECT
