Avvertenze generali

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni per l'uso originali e le allegate avventen

ze di sicurezza. Agire secondo quando indica nelle istruzioni.

conservare entrambi libretti per un uso futuro o per un successivo proprieterio.

Funzione

La lavasciugapavimenti è utilizzata per la pulizia a umido di pavimenti piani.

Regolando la quantità d'acqua, la quantità di detergente e la velocità di marcia, è possible adattare fácilmente l'apparechio alle rispettive attività di pulizia.

L'appareccchio può essere adattato alla relativa attività di pulizia selezionando un programma di pulizia adeguato.

La larghezza di lavoro e la capacité dei serbatovi di acqua pulita e sporca (vedere il capitolo "Dati tecnici") consentono una pulizia efficacne con una lunga durata. L'apprecchio è semovente.

Le batterie possono essere caricate utilizzando il caricatore incorpore. Il caricabatterie più essere utilizzato con una tensione di 100-240 V.

Nota

A seconda del tipo di pulizia da eseguire, l'apparechchio.
puo essere equipaggiato con diversi accessori. Richiedete il loro dato o visitate il loro sito internet alla pagina www.kaercher.com.

Impiego conforme alla destinazione

Questo apparecchio è adatto all'utilizzo professionale industriale, ad es. in hotel, scuole, ospedali, fabbriche, negozi, uffici e nel settore della locazione. Utilizzare questo apparecchio escludamente in conformità alle indicazioni fornite nel presente manuale d'uso.

L'apparecchio deve essere utilizzato solo per la pulizia di pavimenti lisci resistenti all'umidità e alla lucidatura.
L'apparecchio non è indicato per la pulizia di pavimenti gelati (ad es. in magazzini frigoriferi).
L'appareccchio è progettalo per la pulizia di pavimenti interni o aree coperte.
L'apparecchio è adatto all'utilizzato nell'intervaldo di temperatura 5 - 40^ .
L'appareccchio deve essere collocato in un luogo protetto dal gelo.
- L'apprecchio non è indicato per l'impio in ambienti soggetti al rischio di esplosioni.
- Non aspirare con l'appareccchio gas inflammabili, acidi non diluiti o solventi. Questi comprendono la benzina, diluenti per vermi o l'olio da riscaldamento, che sono formare misce esploise in combinazione con la aria di aspirazione. Non utilizzare nemmeno acetone, acidi non diluiti ne solventi, perché danneggiano i materiali utilizzati sull'appareccchio.
- In combinazione con detergentifortamente alcalinio acidi,lepolveridelmetallo reattive(ad es.alluminio magnesio,zinco)generano gas esplosivi.
L'apparecchio non è destinato alla pulizia di strade pubbliche.
- Tenereconto del carico superficie alimentabile della pavimentazione (yedi capitolo Dati technici).
- Sull'apparecchio devono essere montati escludamente accessori e ricambi originali.
- In caso di impiego di caricabatterie o batterie devono essere utilizzati solo i componenti ammessi nelle istruzioni per l'uso. Le combinazioni diverse daQLle indicate devono essere autorizzate con assunzione di responsabilità da parte del fornitore del caricabatterie e/o della batteria.

Tutela dell'ambiente

I materiali di imbalaggio sono riciclabili. Smaltire gli imbalaggi nel rispetto dell'ambiente.

Gli appearecchi eletrici ed elettronici contengono materiali riciclabili preziosi e, spesso, componenti some batterie, accumulatori anpure olio che, se

comi sallit,doailll.oppie oio chioe,
usati o smaliti non correttamente,ippo costitue un potenziale pericolo per la salute umana e per l'ambiente.Qesti componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio.Gli apparecchi contrassegnati con quello simbolo non devono essere smaliti con i rifiuti domestici.

Avvertenze sulle sostenze componenti (REACH)

Per informazioni agglomerate sulle sostane componenti si veda: www.kaercher.de/REACH

Accessoriericambi

Utilizzato solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e primo di disturbi dell'apparechio.

Si possono trovare informazioni riguardo ad accessori ricambi su www.kaercher.com.

Volume di fornitura

Disimballare la confezione e controllare che il contento si completing. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare i rivenditori.

Avverenze di sicurezza

Prima di utilizzare l'apparecchio per la prima volta leggere e rispettoare sua il presente manuale d'uso sa l'allegato opuscolo Avverenze di sicurezza per pulitori a spazzola n. 5.956-251.0 e seguirne leindicazioni.

△AVVERTIMENO

L'apparechio pu ribaltarsi Pericolo di lestioni

Nonutilizzare I'apparecchio su superfici inclinate.

△AVVERTIMENO

Pericolo di incidenti causato da un utilizzo errato
Le persone sono feriri.

Gli operatori devono essere adeguatamente istruti sull'uso dell'apparecchio.

Prima di mettere in funzione l'apparecchio, assicurarsi che il cofano e tutti i coperchi siano chiusi.

Dispositivi di sicurezza

△PRUDENZA

Dispositivi di sicurezza mancanti o modificati! I dispositivi di sicurezza sono pensati per protegg. l'utilizzatore.

Non bypassare, rimuovere o rendere inefficaci di dispositivi di sicurezza.

Arresto di emergenza

Nota

Per unospegnimento immediato, rimuovere la chiave intelligente (arresto di emergenza).

Leva di lavoro

Quando si rilascia la leva di lavoro, l'azionamento della trazione e della spazzola si spengono.

Simboli riportati sull'apparecchio

△PERICOLO

Ricarica

Scossa elettrica

Non rimuovere i cappucci di protezione dei

polisui polidella batteria.

Prestare attenuatione al corretto montaggio

ATTENZIONE

Rischio di deterioramento

L'acqua danneggia la turbina di aspirazione Assicurarsi che Iacqua non penetri in

un'apertura contrassegnata in dato modo.

Indicazione sulla batteria (accumulatore) e sul caricabatterie

La versione Li-Ion è dotata di batterieagli ioni di litio integrate. Tali batterie sono soggette a particolari criteri. Lo smontaggio, il montaggio e il controlled delle batterie difettose possono essere eseguili solo dal servizio clienti Karcher o da un tecico qualificato.

Perindicazioni relatie alsto stoccaggioe e altrasporto, contattare il servizio clienti Karcher.

PERICOLO

Non sono ammerse conversioni e modifiche all'apparecchio.

Non aprèt l'accumulatore, sussiste il pericolo di cortocircuito. Inoltré possono fuoriuscire vapori irritanti o liquidi caustici.

Non esporre l'accumulatore a forti raggi solari, calore o fuco. Pericolo di esplosione.

Non utilizzare il caricabatterie in ambienti soggetti al rischio di esplorsioni.

Non utilizzare il caricabatterie se presenta impurità o è bagnato.

Provedere a una sufficiente ventilazione durante il processo di ricarica.

Pericolo di esplodia. Non generare flammie libere o scinttile, e non fumare nelle vicinianze della batteria o nell'apposito locale dove avviene la ricarica delle batterie.

Pericolo di esplosione. Non appoggiare utensili o simili sulla batteria, sui poli terminali e sui collegamenti delle celle della batteria.

△AVVERTIMENO

Prima di ogni utilizzato, controllare che l'apparecchio e il cavo di alimentazione non siano danneggiati. Non utilizzare gli apparecchi danneggiati e far riparare le parti dannegiata, solo da personale qualificato.

Tenere te batterie e il caricabatterie fuori alla portata dei bambini.

Non caricare le batterie danneggiate. Far sotstituire le batterie danneggiate del servizio clienti Karcher.

Nongettare le batterie diffetose nei rifuti domestici. Informare il servizio clienti Kärcher.

Evitare il contatto con il liquido che fluorisce da accumulatori danneggiati. In caso di contatto accidentale, sciacquare il liquido con aqua. In caso di contatto con gli occhi, consultareanche un medico.

△PRUDENZA

Atteneri alle presenti istruzioni per l'uso. Osservare le raccomandazioni del legislatore riguardanti l'utilizzo di batterie.

La tensione di rete delve corrispondere a quella indicata sulla targhetta dell'apparecchio.

Utilizzare il caricabattere solo per caricare apparecchio accumulatore autorizzato.

Utilizzare la batteria solo con esta appearetccchio. E vis-. etato e pericoloso utilizzaria per altri scopi.

Simboll degli indicatori di averporto

Durante la manipolazione di batterie osservare le seguenti indicazioni di pericolo:

Rispettare leindicazioni riportate sulla batteria,nelleistruzioni per l'uso e in questo manuale d'uso.

Indossare una protezione per gli occhi.

Tenere gli acidi e la batteria fuori alla portata dei bambini.

Pericolo di esplosione

Divieto di accendere fuoco, scintille, fiamma libera e di fumare.

Pericolo di corrosione

Pronto socorro.

Indicazione di averporto

Smaltimento

Non gettare la batteria nei rifiuti domestici.

Descrizione dell'apparecchio

Panorama dell'apparecchio

Figura A

1Tanica del detergente (solo variente DOSE)
② Tubo flessibile di aspirazione del detergente (solo versione DOSE)
③ Apertura di riempimento serbatoio acqua pulita con chiusura e misurino integrato
4Filtro di protezione della turbina
Supporto per tubo flessible
6Tubodiriempimentoacqua pulita
Sportello per l'areazione del serbatoio
Collegamento idrico systemi di lavaggio serbatoio acqua sporca
(9)Galleggiante
(10)Filtro per sporco grossolano
1Barra di supporto per Homebase
12Batteria
(13)Portamocio

(14) Testa di pulizia R

(15) Barra di distribuzione dell'acqua

(16)Manopola di regolazione del dosaggio dell'acqua (solo nella variante Good)

⑦ Area di stoccaggio per set di pullizia "Homebase Box"

Coperchio serbatoio acqua sporca

(19)Supporto per smartphone

(20)Pannello di comando

②Serbaloio acqua sporca

2*Sistema di riempimento con acqua pulita

23Indicatore di livello e tubo di scarico acqua pulita

24Portamaniglia per ruotare verso l'alto il serbatoio dell'acqua sporca

25 Tasto per ilchio diella spazzola (testa di pulizia R)

26 Contenitore per lo sporco grossolano (testa di pulizia R)

27Serbatoio acqua pulita

28Targhetta

(29)Leva di serraggio barra di aspirazione

30Barra di aspirazione

③ Leva abbassamento della barra di aspirazione

32 Pedale per alzare/abbassare la testa di pulizia

3Vano portaoggetti

34Tubeflessibile diaspirazione

35Chiusura serbatoio acqua pulita con filtrto

36Gancio per cavodial alimentazione

Tubo flessiblde di scarico acqua sporca con dispositivo di dosaggio

38 Archetto di spinta

(39)Leva di comando

(40)Rullo a spazzola (testa di pulizia R)

(41) Pedale cambio della spazzola (testa di pulizia D)

(42)Spazzola a disco (testa di pulizia D)

(43)Testadi puliziaD51

44Manopola Inclinazione della spazzola (testa di pulizia D 51)

(45)Porta USB

46Conservazione per barra di aspirazione

(47) Testa di pulizia D 60

• opzionale, ** Non in dotazione

Codificada dei colori

I componenti del disposito destinati al funzionamento o alla manutenzione da parte dell'utente sono contrassegnati in giallo.

Pannello di commando

Figura B

1 Selettore del programma

(2)Leva di lavoro

3 Pulsante di dosaggio dell'acqua

4Display

(5)Scomparto per smartphone

Supporto per smartphone

7 Pulsante velocita

8 Pulsante di dosaggio del detersivo

Tasto"

Taste

(1)Chiave intelligente

Bianco - Operatore

Rosso - Tecnico dell'assistenza

• Opzione

Selettore del programma

Figura C

10

L'apparecchio è spento.

(2)MODALITA ECO

Pulire il pavimento a umido e aspirare l'acqua sporca con un impiego ridotto di risorse (riduzione della velocità della spazzola, della potenza di aspirazione, del dosaggio del detergente e dell'acqua).

③MODALITA NORMALE

Pulire il pavimento a umido e aspirare l'acqua sporca.

4MODALITA INTENSIVA

Pulire il pavimento bagnato (con un dosaggio maggiore di detersivo e acqua) e aspirare l'acqua sporca.

Supporto barra di aspirazione

Quando si passa in spazi stretti o per la conservazione, la barra di aspirazione puo essere smontata e agganciata al bordo dell'apparechio.

Figura D

1Alloggiamo per la barra di aspirazione (bordo dell'apparecchio)

2Barra di aspirazione

Simboli riportati sull'apparecchio

Cavo di alimentazione per il caricabatterie

Punta di reggiatura

*Portamocio

*Aggiunta di acqua pulita

Livello di riempimento serbatoio acqua pulita 25%

Livello di riempimento serbatoio acqua pulita 50%

Livello di riempimento serbatoio acqua pulita 100%

Pedale cambio spazzola (BD)

Pulsante cambio spazzola (BR)

Regolazione dell'inclinazione della spazzola (solo per la testa di pulizia D 51)

Scarico acqua sporca

Scarico acqua pulita

Rimuovere il contentatore dello sporco grosso lano

Sollevamento/abbassamento testa di pulizia

Marcia in avanti

Marcia indietro

Chiave intelligente

La chiave intensente serve ad accederere l'apparechioe, e ad attivare alcune funzioni dell'apparechio.

Giallo: Operatore

L'apparecchio più essere utilizzato. É possible modificare toutes le impostazioni del programmi di pulizia rilasciate tramite l'app per smartphone di esta chiave.

Grigio: caposquadra

L'appareccchio può essere utilizzato. è possible modificare tutte le impostazioni dei programmi di pulizia disponibili per l'appareccchio.

Montaggio

Scaricare l'apparecchio

1. Svilare le viti delle sicure di trasporto.

Figura E

Figura F

① Sicura di trasporto
2. Rimuovere le sicure di trasporto
3. Spingere l'apparecchio dal pallet tirandolo in avanti.

Montaggio della barra di aspirazione

1. Sollevare entrambé le leve di bloccaggio.

Figura G

1)Tubo flessibile di aspirazione
(2) Sospensione della barra di aspirazione
3Barra di aspirazione
4Leva di bloccaggio

1. Inserire la barra di aspirazione nell'apposto aggancio.
2. Abbassare entrambe le leve di bloccaggio.

Montaggio delle spazzole

1. Solo versione BD: Prima della messa in funzione, montare la spazzola a disco (vedi capitolo Lavori di manutenzione).

Nota

Nella variante BR, le spazzole sono montate.
2. Montare la spazzola (vedi capitolo Lavori di manutenzione).

Batterie

Batterie consigilate

ATTENZIONE

Pericolo di danneglamento

Le batterie possono essere sostitute solo con batterie della stessa technologia.
Le batterie le piombo non sono essere sostuile con batterie agliioni di litto
Le batterieagliioni di litio non possono essere sestuite con batterie al piombo.

Batterie al piombo:

Descrizione N. d'ordine
Set 76 Ah -enza manutenzione, 24 V 2.815-099.0
Set 105 Ah -enza manutenzione, 24 V 2.815-100.0
Set 115Ah -enza manutenzione, 24 V 2.815-091.0
Set 80 Ah -enza manutenzione, 24 V 2.815-090.0

L'apparecchio necessita di 2 batterie.

Batterie agli ioni di litio:

Descrizione N. d'ordine
80 Ah, 25,6 V	6.654-454.0

L'apparecchio necessita di 1 batteria

Dimensioni massime della batteria

Lunghezza	350
Larghezza	355
Altezza	290

Inserimento e collegamento delle batterie

Nota

Nella variente del dispositivo con batteriaagliioni di litio, la batteria ègli installata e collegata. La batteriaagliioni di litiopuo essere installata o sostituita solo dall'assistenza clienti.

PERICOLO

Pericolo di incendio e di esplosion!

Non ripore alcun attrezzo o simile sulla batteria. Cortocircuito e rischio di espliosa.

Evitare assolutamente di fumare o tenere accese flammere libre.

Gli ambienti in cui vengono caricate le batterie devono essere ben ventilati, poiché durante la carica si genera gas allamente esplosivo.

△PRUDENZA

Smontaggio e montaggio delle batterie

Posizione instabile della macchina

Prima di smontare e montare le batterie assicurarsi che la macchina si in posizione stabile.

ATTENZIONE

Scambio della polarità

Danneggiamento dell'elettronica di comando

Prestare attenzione alla corretta polarità durante il collegamento della batteria.

ATTENZIONE

Scarica profunda

Pericolo di danneggiamento

Caricare le batterie prima di mettere in funzione l'apparecchio.

1. Spingere l'appareccchio per circa 2 m in avanti in modulo che le ruote orientabili siano rivolte alla indireto.
2. Tenere il sorbatole dell'accua sporca per il portamaniglia e farlo oscillare lateramente versusl'alto.
3. Inserire le batterie nella vasca.
4. Collegare le batterie:

a Inserire i distanziali.

Figura H

(1)Distanziatore 340x40x10 (9.763-222.0)
(2)Cavo di collegamento
(3) Batteria
(480 Ah: Distanziatore 295x94x10 (5.642-034.0)

115 Ah: Distanziatore 295x94x23 (5.642-033.0)

(5)Cavo di collegamento alla batteria (-)
Cavo di collegamento alla batteria (+)

b Collegare entrambe le batterie con il cavo di collegamento.
c Fissare i cavi di collegamento ai poli (+) e (-) della batteria ancora liberi.
5. Inclinare il serbatoio acqua sporca verso il basso.

Attivare la batteria agli Ioni di litto

Le batterie agliioni di litto vengono fornite in modalità di trasporto e devono essere attivate prima della messa in funzione dell'apparecchio.

Carcare la batteria (vedere "Messa in funzione/carica della batteria"), per terminare la modalità di trasporto.

Smontaggio della batteria

△PRUDENZA

Smontaggio e montaggio delle batterie

Posizione instabile della macchina
Prima di smontare e montare le batterie assicurarsi che la macchina si in posizione stabilie.

AVERTIMENO

Ribaltamento dell'apparecchio

Pericolo di lesioni e danneggiamento

Rimuovere les batteries solo quand all'appareccchio é collagata una testa di pulizia.
1. Impostare il selettore di programma su "0".
2. Rimuovere la chiave intelligente
3. Svuotare il serbatoio dell'acqua sporca
4. Spingere l'appareccchio per circa 2 m in avanti in modulo che le ruote orientabili siano rivolte all'indietro.
5. Tenere il serbatoio dell'acqua sporca per il portamaniglia e farlo oscillare lateralmente verso l'alto.
6. Scollegare il cavo dal polo negativo della batteria
7. Scollegare i restanti cavi dalie batterie.
8. Nel caso delle batterie agli oni di litto, scollegare anche i due connettori circulari alla batteria.
9. Rimuovere i distanziali.
10. Estrarre le batterie.
11. Smaltire le batterie estauste seconde le disposizione vigianti.

Messa in funzione

Impostazione della caratteristica di carica

Prima della prima messa in funzione, après un reset di servizio o quando si passa a un'alto tipo di batteria, è essenziale impostare la caratteristica di carica.

PERICOLO

Pericolo derivante dall'avvio involontario dell'apparecchio

Pericolo di lesions

Prima di qualiasi lavoro sull'apprecchio, collegare il connettore della candelia o collegare la batteria.

ATTENZIONE

Pericolo di danneggiamento della batteria

La durata e la capacité di carica della batteria posso sere influenzate da una caratteristica di carica errata. Assicurarsi che nella macchina si selezionata la carateristica di carica corrispondente alla batteria.

LaATTERistica di carica della batteria attuale selezione poto essere visualizzata sul display otramite l'app nelle'rea "Stato del dispositivo" durante la carica.

Nota

La caratteristica di carica può essere regolata solo dal servizio di assistenza Kächner.

Le caratteristica di carica sono disponibili per le seguenti batterie:

EXIDE GF12105V
- HOPPECKE TB115
EXIDE GF12076V
EXIDE FF12080W
TROJAN 27TMX
- HOPPECKE TB80
ZENITH L120185

Nota

Per poter utilizzareanchealtertablierie,il servizio di assistenzaKarcherpuo createuna caratteristica di canica personalizzata.A tal fine è necessario fornire i parametri della batteria correspondenti.

Carica della batteria

PERICOLO

Impiego non corretto del caricabatterie Scossa eletrica

Osservare la tensione di rete e la protezione sulla targhetta tipo dell'apparecchio.

Usare il caricabatterie solo in ambienti asciutti e sufficientamente ventilati.

Il caricabatterie incorpore è controllato elettronically e adatto a tutte le batterie consigliate, e termina il processo di carica automaticamente.

Nota

LaATTERistica di carica corrispondente devese sere impostata per ogni tipo di batteria installata.
La batteria installata viene visualizzata sul display durante la carica.
La ricarica dura in media circa 10-15 ore.
L'apparecchio non deve essere utilizzato durante il processo di ricarica.

Nota

L'apparecchio è dotato di una protezione contro il completo scaricamento: durante il funzionamento, al raggiungimento del livello minimo di capacité amesso, il motore della spazzola e la turbina vengono spenti.
1. Guidare l'apparecchio direttamente verso la posizione di carica prevista, evitando eventuali pendenze
2. Inserire la spina sul cavo di alimentazione nella presa.
3. Caricare fino a quando il display non indica che la carica è completinge.

Batterie a ridotta manutenzione (con elettroliti liquidi)

PERICOLO

Pericolo di uszioni chimiche a causa della fuoriscita di acido!

Riempire la batteria con acqua solo quando è scarica.
Quando si maneggia l'acido della batteria, utilizzare occhiali di protezione e sciacquare immediatamente con acqua eventuali schizzi di acido sulla pelle o sugli indumenti.

ATTENZIONE

Pericolo di danneggiamento delle batterie!

L'uso di acqua con additivi invalida la garanzia della batteria.
Per il rabbocco delle batteria utilizzate solo acqua distillata o desalinizzata (EN 50272-T3).
Nonutilizzareadditiviestraneiogenti di miglioramento.
1. Aggiungere acqua distillata un'ora prima del terme della ricarica. Verificare il correto livello di acido in base al contrassegno sulla batteria. Al termine della ricarica tutte le celle della batteria devono erogare gas.

Accensione dell'apparecchio

1. Inserire una chiave intelligente nel pannello di comando.
2. Impostare il selettore del programma su un programma di pulizia. Il display visualizzza in sequenza:
3. Logo Kärcher
4. Tempo fino al successivo intervento di assistenza
5. Stato della batteria e ore di funzionamento
   Versione software

Spia

Figura I

1 Stato di carica della batteria
② Impostare il dosaggio dell'accua (solo per gli apparecchi con valvola dell'accua elettrica)
③ Impostazione della velocità
4mpostazione del dosaggio del detergente (solo con la variante dell'apparecchio DOSE)

L'apparecchio è pronto all'uso.

Accoppiare lo smartphone

Per eseguire funzioni avanzate dell'apparechio più essere utilizzata l'applicazione "Machine Connect" su uno smartphone collegato all'apparechio:

• impostare il tipo di testa di pulizia
• impostare la velocità massima di trasporto
• spegnere/accendere la porta USB
• impostare il tempo di funzionamento delle spazzole
• impostare il tempo di funzionamento dell'aspirazione
  attivare/disattivare il dosaggio dell'accua in funzione della velocità
• gestire le autorizzazioni della chiave intelligente golla
• ripristinare le impostazioni di fabbrica

Nota

Le funzioni possibili dipendono alla versione dell'apparecchio.
1. Scansionare il codice QR sul disposativo con lo smartphone.

Figura J

Codice QR

(2) Simbolo Bluetooth®
2. Installare l'applicazione "Machine Connect" sullo smartphone e avviaria.
3. Inserire una chiave intelligente nel pannello di comando.
4. Premere contemporaneamente per 3 secondi tasti "+"e"-sul pannello di controlo dell'apparecchio.

Nota

Durante il processo di associazione, il symbolo Bluetooth sul pannello di controllo lampeggia.

1. Seguire le struzioni dell'applicazione sullo smartphone per l'accoppiamento.

2. Le funzioni dell'app sono spiegate sullo smartphone.

Nota

IltelefonocellularepuoesserecollegatoallaportaUSB dell'apparecchio per caricare la batteria.

Richieste di manutenzione

Una volta trascorso un dato tempo di funzionamento, il display richiede de eseguire varie attività di manutenzione:

Richiesta Intervallo (ore)
PULIZIA ASPIRARE FILTRO	10
PULIZIA BARRA DI ASPIZAzione	20
PULIZIA FILTRARE AC-QUA	50
CONTROLLARE USURA SPAZZOLE	100
CONTROLLARE LABBRO DI ASPIRAZ.	100

1. Eseguire l'attività di manutenzione indicata.
2. Premere un pulsante qualsiasi del pannello di controllo per confermare.

La richiesta viene azzerrata e visualizzata nuovamente allo scadere dell'intervalle.

Esercizio

PERICOLO

Situazione di pericolo durante l'esercizio Pericolo di lesioni

In caso di pericololo, rilasciare la leva di lavoro.

Perdita di stabilità

Pericolo di lesioni

Azionare il pedale per sollevare/abbassare la testa di pulizia con un solo piede. Mantenere l'alto piede ben saldo e sicuro sul pavimento.

Aggiunta di materiali di esercizio

Agglunta di acqua pulita

1. Aprire la chiusura del serbatoio acqua pulita.
2. Aggiungere acqua pulita (massimo 50^ ) sino al bordo inferiore del bocchettone di riempimento.

Notea: durante il rempimento è possible bloccare il tubo flessibile dell'acqua pulita con il portatubo.

1. Chiudere la chiusura del serbatoio acqua pulita.

Aggiungere acqua pulita con il tubo di riempimento

1. Estrarre il tubo di riempimento dall'apparecchio.
2. Collegare l'estremita del tubo di riempimento a un rubinetto dell'acqua.
3. Apire il tappo del serbatoio dell'acqua pulita.
4. Aprire l'ingresso dell'acqua (temperatura massima dell'acqua 50^ ).
5. Osservare il livello di riempimento del serbatoio dell'acqua pulita atraverso l'apertura di riempimento.
6. Chiodere l'ingresso dell'acqua quando il livello raggiunge il bordo inferiore del bocchettone di riempimento.
7. Applicare la chiusura del serbatoio acqua pulita.
8. Scollegare il tubo di riempimento dal rubinetto dell'acqua.
9. Introduire it tubo di riempimento nell'apparecchio.

Aggiunta di acqua pulita con il systemadi riempimento

1. Collegare il tubo fissibile dell'acqua al raccordo fillettato del numero di riempimento (temperatura massima dell'acqua 50^ ).
2. Apire l'alimentazione dell'acqua.
3. Monitorare l'appareccchio, il sistema di riempimento automatico interrompe l'alimentazione dell'acqua quando il serbatoio dell'acqua pulita è pieno.
4. Chiudere l'alimentazione dell'acqua.
5. Rimuovere il tubo flessibile dell'acqua.

Indicazioni sui detergenti

AVERTIMENO

Detergenti non adatti
Pericolo per la salute, danneggiamento dell'apparecchio Utilizzare solo i detergenti consigliati. In caso di utilizzo di altri detergenti, l'operatore è responsabile del rischio magiore in relazione alla sicurezza di funzionamento e al rischio di incidenti.
Utilizzato escludamente detergenti privi di solventi e di acido cloridico e fluoridico.
Osservare le avverenze di sicurezza riportate sui detergenti.

Nota

Nonutilizzare detergenti fortemente schiumogeni.

Detergenti consigliati

Impiego Detergenti
Pulizia di manutenzione di tutti i pa-vimenti resistenti all'acqua	CA 50 CRM 756
Pulizia di manutenzione con prodotti per la cura	RM 746RM 780
Pulizia di manutenzione e pulizie di fondo di rivestimenti industriali	RM 69
Pulizia di manutenzione dei rivesti-menti lucidi	RM 755
Pulizia di manutenzione e pulizie di fondo di piastrelle in gres	RM 753
Pulizia di manutenzione e pulizia di base dei rivestimenti resistenti agli acidi	RM 751
Pulizia e disinfezione RM 732
Pulizia di base di tutti i rivestimenti per pavimenti resistenti agli alcali	RM 752
Pulizia di base e destratificazione di pavimenti sensibili agli alcali	RM 754

Agglunta di detergente con dispositivo di dosaggio Solo versione DOSE:
Il detergente viene aggiunto all'acqua pulita sulla strada.
verso la testa di pulizia da un appearechio di dosaggio.
1. Riempire la tanica del detergente con il detergente.

Nota

E possibleaggiungere un massimo del 3 % di detergente con I'apparechio di dosaggio. Se il dosaggio è superiore, il detergente delve essere aggiunto al serbatoio dell'acqua pulita.

ATTENZIONE

Pericolo di intasamento

Quando si aggiunge il detergente nel serbatolio dell'acqua pulita, il detergente vuo seccarsi e interrorn Pere il funzionamento del dispositorio di dosaggio.
Dopo aver aggunto il detergente al serbatoio dell'acqua pulita, sciacquare l'apparechio con acqua pulita: selezione are un programma di pulizia con applicazione di acqua, impostare la quantità di acqua sul valore più alto, impostare il dosaggio del detergente su 0.

Aggiunta di detergente alla dispositivo di dosaggio

1. Aggiungere il detergente nel serbatoio acqua pulita. Note

Il tappo dell'apertura di riempimento ha una scala graduata all'interno e più essere utilizzato per misurare la quantità di detersivo.

Impostazione del dosaggio del detergente

Nella versione DOSE, il detergente viene aggiunto all'acqua pulita durante il tragitto verso la testa di lavaggio. Il dosaggio del detergente cui è essere impostato separamente per agli programma di lavaggio.

1. Inserire una chiave intelligente nel pannello di commando.
2. SeLECTIONAREG PIMULA DIPoistare con il seletto di programma.
3. Premere il tasting dosaggio del detersivo
4. Impostare Il dosaggio di detergente desiderato con i tasti "+" e".
5. Per accettare l'impostazione, attendere 3 secondi o premere uno degli altri pulsanti.

Regolazione della quantità d'acqua

1. Impostare la quantità d'acqua in base allo sporco da pulire tramite il pulsante di regolazione.

Nota

Eseguire le prime prove de lavaggio con una piccola quantita d'acqua. Augmente gradualmente la quantità d'acqua fina o ottener il risultato di pulizia desiderato.

Nota

Quando il serbatoio acqua pulita è vuoto, la testa di pulizia continua a funzionare alla aggiunta di liquido.

Valvola dell'acqua manuale

Un appearecchio con valvola manuale dell'acqua è dotato di una manopola di regolazione per il dosaggio dell'acqua a destra del pannello di controllo.
1. Ruotare la manopola di regolazione del dosaggio dell'acqua sul valor desiderato.

Nota

L'irrigazione delle spazzone è attiva solo quando la testa di pulizia è abbassata e la leva di lavoro e azionata.

Valvola elettrica per l'acqua

Un appearecchio con valvola eletrica per l'acqua è dotato di un pulsante di dosaggio dell'acqua sul pannello di controlo.
Il dosaggio dell'acquaouldessere impostato separamente per ogini programma di pulizia.
1. Inserire una chiave intelligente nel pannello di lavoro.
2. Selezionale il programma di pulizia da impostare con il selettore di programmata.
3. Premere il tasto Dosaggio dell'acqua.
4. Impostare del dosaggio dell'accua desiderato con i tasti "s" e ".".
5. Per accettare l'impostazione, attendere 3 secondi o premeire uno degli altri pulsanti.

Nota

L'irrigazione delle spazzole è attiva solo quando la testa di pulizia è abbassata e la leva di lavoro è azionata.

Regolazione dell'inclinazione del fascio di

aspirazione

L'incinazioneuveessere regolata inmode che i labbri di aspirazione della barvanegiveno premut sul pavimento in mode uniforme e per l'intera lunghezza.
1. Posizione l'appareccchio su una superficie senza pendenza.
2. Selezionare il programma "Aspirazione".
3. Spostare di un piccoloizzato in avanti l'apparecchio. La barra di aspirazione viene abbassata.
4. Leggere la livella a bolla Figura K

①Vite

②Dado

3 Livella a bolla

1. Allentare il dato M 12, tenendo la vite a esagono calvo M 10 con la chiave a forchetta.
2. Impostare la vita in modo tale che l'indicatore della livella si trovi tra le due linee.
3. Serrare il dato M 12, tener la vite a esagono cavo M 10 con la chiave a forchetta.
4. Per verificare la nuova impostazione, spostare l'apparecchio in avanti per un breve fatto in modalità di aspirazione con la barra di aspirazione abbassata e osservare la livella a bolla. Ripetere la procedura di impostazione, se necessario.

Regolazione dell'altezza

Con la regolazione dell'altezza viene modificata la flessione dei labbri di aspirazione al dato con il pavimento.

Nota

Impostazione di base: 3 rondelle supra, 3 rondelle sotto la barra di aspirazione.
Pavimento irregolare: 5 rondelle sopra, 1 rondella sotto la barra di aspirazione.
Pavimento molto liscio: 1 rondella sopra, 5 rondelle sulla barra di aspirazione.

1. Svitare il dato.

Figura L

Dado
②Rondella
③Rollo distanziatore con supporto
2. Posizione are il numero desiderato di rondelle tra la barra di aspirazione e il rullo distanziatore.
3. Inserire le rondelle rimonenti al di sopra del rullo distanziatore.
4. Avvitare e serrare il dato.
5. Ripetere la procedura sul secondo rullo distanziatore

Nota

Impostare entrambi i rulli distanziatori alla stessa altezza.

Regolazione del tiro lateri

(Solo con la testa di pulizia D 51)

Se durante la pulizia l'apparechio tira da un lato, è possible rimiardi regolando l'incinazione della spazzola.

Nota

Dopo aver sostuito la spazzotta/pad, potrebbe essere necessario regolare nuvamente il firo laterale.
1. Regolare la manopola di incinazione della spazzola finché l'apparecchio non si posta in avanti.

Figura M

1Manopola incinazione della spazzola

Accensione dell'apparecchio

1. Assumere la posizione di seduta
2. Portare l'interruttro a chiave su "1". Il displaya在哪位在successione:
3. Intervallo di tempo fino al prossimo intervento di assistenza
4. Versione software, dispositivo di comando
5. Stato di carica della batteria e numero di ore d'esercizio

Guida

Nota

L'apprecchio è costruito in modo che la testa di pulizia sporga a destra. In questo modo è possibile lavorare vicino al bordo e conuna buona visuale.

1. Inserire la chiave intelligente.
2. Ruotare la leva della barra di aspirazione verso l'alto.
3. Spostare i pedale di sollevamento/abbassamento della testa di pulizia verso l'basso e insertirlo a destra.
4. Impostare il selettore del programma sul programma desiderato.
5. Guidare L'apparechio.
   a Spingere in avanti la leva di guida.
   L'apparechio si muove in avanti.
   b Spingere la leva di guida all'indietro.

L'apparecchio si muove indietro.

Nota

I'apparecchio si nuove solo quando la leva di commando viene ruotata di circa 5^

1. Rilasciare la leva di guida L'apparechio si arresta.

Pulizia

ATTENZIONE

Rischio di danneggiamento

Se l'apparechio viene utilizzato su un punto per un lungo periodo di tempo, la pavimentazione potrebbe venire danneggiata.
Non far funzioniere l'appareccchio femino in una posizione. 1. Inserire la chiave intensigente.
2. Impostare il selettore del programma sul programma di pulizia desiderato.
3. Premere verso l'alto la leva di cambio spazzola.
4. Premere il pedale di sollevamento/abbassamento della testa di pulizia, spostarlo verso sinistra e la sciarlo salire.
5. Spingere la leva di azionamento in avanti e passare sull'area da pulire.

Nota

Quando il serbatoio acqua sporca è pieno, il galleggian- te chiude l'apertura di aspirazione e la turbina di aspirazione funziona a regime elevato. In quello caso spegnere l'aspirazione e recarsi a svuotare il serbatoio dell'acqua sporca.

Terminate del funzionamento

Termine della pulizia

1. Ruotare la manopola di regolazione della quantità d'acqua su "OFF" (non per la versione DOSE).
2. Rilasciere la leva di guida.
3. Premiere il pedale di sollevamento/abbassamento della testa di pulizia verso il basso e insertirlo a destra.
4. Procedere ancora per un breve tratto.
   L'acqua residuaViene aspirata.
5. Ruotare la leva della barra di aspirazione verso l'alto.

Scarico dell'acqua sporca

AVVERTIMENTO

Inguinamento ambientale!

Inquinamento ambientale dovusto alto smaltimento improprio nelle acquce di scarico.
Attenersi alle prescrizioni locali sul trattamento delle acqua di scarico.
1. Rimuovere il tubo flessibile di scarico dal supporto e dirigerlo supra un dispositivo di raccolla idoneo. Figura N
2. Comprimere o piegare il dispositivo di dosaggio.
3. Apriere il copercchio del disposizione di dosaggio.
4. Scaricare l'acqua sporca. Regolare la quantità d'acqua premendo oPEGANDI il dispositivo.
5. Lavare il serbatoio acqua sporca con acqua pulita.

Sistema di lavaggio del serbatoio dell'acqua sporca

1. Rimuovere il tubo flessibile di scarico dell'acqua sporca dal supporto e dirigerlo sopra un dispositivo di raccolta idoneo.
2. Aprile il coperchio dell'apparecchio di dosaggio sul tubo flessibile di scarico.
3. Apriere il tappo del serbatoio dell'acqua sporca
4. Estrarre il tappo flessibile dalsystema di lavaggio.
5. Collegare il tubo dell'acqua alsystema di lavaggio. Figura O

①Chiusura

2 Sportello per l'areazione del serbatoio
③Collegamento idricoistema di lavaggio

1. Aprire il coperchio del serbatoio dell'accua sporca.
2. Apire l'ingresso dell'acqua e sciacquare il serbatoio dell'acqua sporca per circa 30 secondi. Se necessario, ripetere il processo di risciacquo pe 2-3 volte.
3. Chiudere I'ingresso dell'acqua e scollegare il tubo dall'apparechio.
4. Riattaccare il tappo flessibile all'ingresso dell'acqua delsystemadi lavaggio.
5. Chiudere il coperchio del serbatoio dell'acqua sporca. Premere lo sportello per la ventilazione del serbatoio in modo che rimanga aperto uno spazio e il serbatoio dell'acqua sporca possa asciugarsi.
6. Spingere il tubo di scarlo dell'acqua sporca nel supporte e chiudere il coperchio del dosatore.

Scaricare I'acqua pulita dal tappo

1. Aprire la chiusura del serbatoio dell'acqua pulita.
2. Drenare l'acqua pulita.
3. Pulire il filtro.
4. Applicare la chiusura del serbatoio dell'acqua pulita.

Scaricare l'accua pulita attreverso l'indicatore di livello

1. Rimuovere il tubo dell'indicatore di livello dal supporte e farlo oscillare verso il basso.
2. Ricollegare il tubo flessibile.

Svuotamento del contentatore per lo sporco grossolano

(Solo con la testa di pulizia R)
1. Sollevare il contentatore per lo sporco grossolano ed estrarelto.

Figura P

① Contenitore per lo sporco grossolano
2. Svuotare il contentatore dello sporco grossolano e pulirlo se necessario.
3. Inserire nuovamente il contentatore per lo sporco grossolano.

Deposito dell'apparecchio

1. Ruotare il selettore del programma in posizione "0".
2. Rimuovere la chiave intelligente.
3. Première la levie sollevamento/abbassamento del- la testa di pulizia verso il basso e insertire a destra
4. Ruotare la leva della barra di aspirazione verso l'alto.
5. Impedire lo spostamento dell'apparecchio.
6. Chiudere il coperchio del serbatoio dell'acqua sporca. Premere l'alletta per la ventilazione del serbatoio inodo che si innesti nella scanalatura del serbatoio dell'acqua pulita, in modo che il serbatoio dell'acqua sporca possa asclugarsi.
7. Se necessario caricare la batteria.

Trasporto

PERICOLO

Marcia in salita/discesa

Pericolo di lesioni

Utilizzato l'appareccchio per il carico e lo scarico solo su pendenze non superiori al valore massimo (vedi capitolo "Dati tecnici").

Pericolo di lesioni e di danneggiamento

Tener conto del peso dell'apparecchio durante il trasporto.

Caricare l'apparechio solo con i serbatol dello sporco e dell'acqua pulita viuvi.

Caricare dispositivo solo con l'assistenza di un'altra persona o utilizzando la trazione.

1. Premere il pedale di sollevamento/abbassamento della testa di pulizia verso il basso e inserirlo a destra.
2. Rimuovere le spazzole per evitare di danneggiarle
3. Smontare la barra di aspirazione dall'apparecchio.
4. Durante il trasporto a bordo di veicoli, fissare l'apparecchio servendosi di occhelli di reggiatura attendendosi alle linee guida in vigore contro lo scivolamento e il ribaltamento.

Figura Q

Stoccaggio

△PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento.

Nello stoccaggio, osservare il peso dell'apparecchio.

ATTENZIONE

Gelo

Rottura dell'appareccchio causata dell'accia congegliata Svotarepletamente l'accia dell'appareccchio.

Conservare l'apparecchio in un luogo protetto dal gelo

• Questo apparecchio vuo essere conservato solo in ambienti interni.
• Effettuare una carica completinga delle batterie prima di lunghi periodi di stoccaggio.
• Effettuare almeno una carica completinga delle batterie al mese durante i periodi di stoccaggio.

Cura e manutenzione

PERICOLO

Rischio di avviamento accidentale dell'appareccio Pericolo di lesioni
Portare l'interruttore del programma in posizione "0". Prima di qualunque operazione, togliere dall'apparecchio la chiave intelligente.
Staccare la spina del caricabatterie.
Scaricare smaltire l'acqua sporca e l'acqua pulita.

Controlli preventivi / Contratto di manutenzione

Presso il Vostro rivenditore potrete concordare regolari controli preventi o stipulare un contratto di manutenzione. Chiedete consiglio ai nostri esperti.

Intervalli di manutenzione

Dopo agli utilizzato

ATTENZIONE

Pulizia inappropriata

Pericolo di danneggiamento.

Non spruzzare l'apparecchio con acqua.

Nonutilizzare detergenti aggressivi.

Scaricarelacqua sporca

• Pulire il serbatoio dell'acqua sporca con i sistema di lavaggio del serbatoio dell'acqua sporca.
  Rimuovere il filtrlo per lo sporco grossolano dal serbatoio dell'acqua sporca e pulirlo.
• Controllare il filtrato di protezione della turbina, rimuoverlo se necessario e pulirlo.
  Pulire l'apparecchio esternamente con un panno umido imbevuto di liscivia.

Solo testa di pulizia R: Estrarre Il contentatore per lo sporco grosolano e svuliarlo.
- Solo testa di pulizia R: Pulire la barra di distribuzione dell'acqua.
- Pulire il labbro di aspirazione, controllare eventuali trace del usura e se necessario sostituiro.
- Pulire il labbro di trascinamento sulla testa di pulizia, controllare eventuali trace di usura e se necessario sostituirlo.
- Pûilre le spazzole, controllare eventuale tracce di usura se ne necessario solstituirle.
- Chiudere il coperchio del serbatoio dell'acqua sporca. Premere lo sportello per la ventilazione del serbatoio in modo che rimanga aperto uno spazio e il serbatoio dell'acqua sporca possa asciugarsi.
- Caricare la batteria.

Batteria al piombo:

• Se lo stato di carica è inferiore al 50%, ricaricare la batteria Completely eswana interruizioni.
• Se lo stato di carica è superiore al 50%, ricaricare la batteria solo se al prossimo utilizzato sare necessaria la Completa durata d'esercizio.

Batteria Li-Jon:

Ricaricare secondo neecessita.

Ognimese

Svuotare e sciacquare il serbatoio dell'acqua pulita.
Pulire il filtro acqua pulita.
Pulire il galleggiante.
- In caso di apprecchio temporaneamente spento con batteria al piombo: Eseguire la carica di equalizzazione della batteria.
- Controllare lo stato di ossidazione dei poli della batteria, spazzolarli se necessario. Controllare che il cavo di collegamento sua saldamente posizionato.
- Pulire le guarnizioni tra il serbatoio acqua sporca e il coperchio e verificare la tenuta, se necessario sostituirle.
Solo testa di pulizia R: pulire il tunnel delle spazzole.
- Solo testa di pulizia R: Rimuovere la barra di distribuzione dell'acqua sulla testa di pulizia e pulire il canale dell'acqua.
- Per le batterie ai plombo che richedono manutenzione, controllare la densità dell'acido dellecella.
- In caso di inattività prolongata dell'apparecchio, riporlo solo a batteria completamente carica. Ricaricare completamente la batteria almeno una volta al mese.

Annualmente

• Fare esquire l'aspezione prevista dal servizio di assistenza.

Lavori di manutenzione

Pulizia del filtro per sporco grossolano

1. Aprire il coperchio del serbatoio acqua sporca. Figura R

① Filtropersporco grossolano
2. Estrarre il filtro per sporco grossolano versusl'alto.
3. Sciacquare il filtro per sporco grossolano sotto acqua corrente.
4. Inserire il filtrato per sporco grossolano nel serbatoio acqua sporca.

Pulizia del filtrio acqua pulita

1. Drenare l'acqua pulita
2. Svitare la chiusura del serbatoio acqua pulita.

Figura S

① Filtrac aqua pulita
② Chiusura del serbatoio acqua pulita
3. Estrarre il filtro acqua pulita e sciacquarlo con acqua corrente.
4. Inserire il filtro acqua pulita.
5. Applicare la chiusura del serbatoio acqua pulita.

Girare o sostituire i labbri di aspirazione

Se I labbi di aspirazione sono usurati, è necessario giarli o sostituurli.

I labbrì di aspirazione possono essere girati 3 volte fino a quando tutti e 4 i bordi sono usurati.
1. Rimuovere la barra di aspirazione.
2. Svitare le manopole a crociera.

Figura T

1Manopola a stella
(2)Cinghia di serraggio.
3) Parte interna della barra di aspirazione
4Chiusura a levetta

1. Estrarre la parte interna della barra di aspirazione.
2. Apire la chiusura a levetta.
3. Rimuovere la cinghia di serraggio.
4. Staccare i labbri di aspirazione alla parte interna.

Figura U

1Labbro di trascinamento
2Labbro di appoggio
3) Parte interna della barra di aspirazione
4Cinghia di serraggio

1. Premere i labbri di aspirazione girati o nuovi sullemanopole della parte interna della barra di aspirazione.
2. Attaccare la cinghia di serraggio.
3. Spingere la parte interna della barra di aspirazione nella parte superiore.
4. Avvitare e serrare le manopole a crociera.

Sostituzione della spazzola a disco

Nota

Sostituire le spazzole del disco quando la lunghezza delle setole ha raggiunto i 10 mm.

1. Premere la leva di sollevamento/abbassamento della testa di pulizia versuso il basso e insertirla destra
2. Spingere il pedale cambio spazzola verso il basso.
3. Estrare la spazzola a disco lateralemente sulla testa di pulizia.
4. Posizione r la nuova spazzola a disco sotto la testa di pulizia, premerla verso l'alto e innestaria.

Sostituzione dei rulli delle spazzole

Nota

Sostituire rulli delle spazzole quando la lunghezza delle seletore ha raggiunto i 10 mm.
1. Premiere la leva di sollevamento/abbassamento dela testa di pulizia verso l basso e insertire la destra.
2. Premere il tasto cambio spazzola.

Figura V

(1) Pulsantechio spazzola
(2)Coperchio del cuscinetto
③ Rullo spazzola

1. Spostate il coperchio del cuscinetto verso destra.
2. Estrarre i rulli spazzola.
3. Posizione are il nuovo rullo spazzola anteriore nei punti di appoggio.
4. Posizione il nuovo rullo spazzola posteriore nei punti di appoggio.
5. Rijortare il coperchio del cuscinetto e farlo scattare in posizione.

ria della barra di distribuzione dell'acqua

1. Spingere la leva di arresto versusi sinistra e contemporaneamente allontanare la barra di distribuzione dell'acqua da la testa di pulizia.

Figura W

① Barra di distribuzione dell'acqua
2Leva di blocaggio

1. Rimuovere la barra di distribuzione dell'acqua alla testa di pulizia.
2. Pulire la barra di distribuzione dell'acqua
3. Inserire il lato sinistro della barra nella testa di pulizia.
4. Ruotare la barra di distribuzione dell'acqua verso la testa di pulizia e farla scattare in posizione sul lato destro.

Guida alla risoluzione dei guasti

APERICOLO

Rischio di avviamento accidentale dell'appareccio Pericolo di lesioni
Prima di qualunque operazione, positizzazione il selettore programma sull'apparechio sul "0".
Prima di qualunque operazione, togliere dall'apparecchio la chiave intelligente.
Staccare la spina del caricabatterie.
Scaricare esaltire I'acqua sporca e I'acqua pulita.
- In caso di guasti che non possono essere risolti mediatingaquesta tabella,rivolgersi al servizio di assistenza.

Difettienza visualizzazione nel display

Guasto Correzione
L'apparecchio non si accende 1. Inserire	la chiave intelligente.
	2. Impostare il selettore del programma sul programma desiderato.
	3. Azionare la leva di guida.
	4. Controllare le batterie, caricarle se necessario.
	5. Verificare se i poli della batteria sono collegati.
Quantità d'accua insufficiente	1. Controllare il livello di riempimento dell'accua pulita, riempire il serbatoio se necessario.
	2. Aumentare la quantità di acqua.
	a Versione DOSE: Impostare la quantità d'accua con il pulsante della quantità d'accua sul pannello di controllo.
	b Altre versioni: Regolare la quantità d'accua con il rispettivo pulsante di regolazione.
	3. Pulire il filtrato acqua pulita.
	4. Testa di pulizia R: Pulire la barra di distribuzione dell'accua.
	5. Controllare che i tubi flessibili non siano otturati, eventualmente pulirli.
Potenza di aspirazione insufficiente	1. Posizionare il selettore di programma su MODALITÀ NORMALE o INTENSIVA.
	2. Impostare nell'app la potenza di aspirazione su ALTO.
	3. Spagnere l'apparecchio e scaricare l'accua sporca.
	4. Controllare che il coperchio del tubo flessibile di scarico dell'accua sporca sua chiuso.
	5. Pulire le guarnizioni tra il serbatolo acqua sporca e il coperchio e verificare la tenuta, eventualmente sostiturile.
	6. Controllare che il filtrato di protezione della turbina non sua sporco, eventualmente pulirlo.
	7. Pulire i labbr di aspirazione sulla barra di aspirazione, eventualmente girari o sostiturli.
	8. Controllare che il tubo flessibile di aspirazione non sua otturato, eventualmente pulirlo.
	9. Verificare la tenuta del tubo flessibile di aspirazione, eventualmente sostiturlo.
	10. Verificare la regolazione della barra di aspirazione.
	11. Tenere il serbatoio dell'accua sporca per il portamaniglia e farlo oscillare lateralemente versuso l'alto.
	a Controllare la guarnizione della turbina di aspirazione.
	b Controllare la guarnizione del canale di aspirazione.
	Figura X
	①Guarnizione del canale di aspirazione
	②Guarnizione della turbina di aspirazione
Risultato di pulizia insufficiente 1. Ridire	rure la velocità.
	2. Selezionare un programma di pulizia più intenseo.
	3. Controllare l'usura della spazzola, eventualmente sostiturria.
	4. Controllare che la spazzola non sua sporca, eventualmente pulirla.
	5. Verificare l'idoneità del tipo di spazzole e del detergente.
	6. Controllare l'alfimentazione dell'accra.
	7. Augerare la quantità di acqua.
	8. Utilizzato il metod in due passaggi: Nel primo passaggio pulire然是a aspirazione, nel secondo pulire con aspirazione.
La turbina di aspirazione funziona a regime elevato	1. Scaricare l'accua sporca.
	2. Pulire il galleggiante.
	3. Controllare il filtrlo pelucchi, eventualmente pulirlo.
	4. Controllare che il tubo flessibile di aspirazione non sua otturato, eventualmente pulirlo.
	5. Controllare che la barra di aspirazione non sua otturata, eventualmente eliminare l'intasamento
Le spazzole non girano	1. Controllare che le spazzole non siano bloccate da corpi estranei, eventualmente rimuoverli.
	2. Impostare il selettore del programma sul programma desiderato.
	3. Abbassare testa di pulizia.
L'apparecchio vibra durante la pulizia	1. Controllare che le spazzole siano montate correttamente.
	2. Utilizzare una spazzola più morbida.
	3. Sostituire la spazzola.
Solo versione DOSE: Il dosaggio del detergente non funziona	1. Controllare il livello del detersivo nella tanica.
	2. Aumentare il dosaggio del detergente.
	3. Controllare il collegamento del tubo flessibile del detergente con la tanica del detergente.
	4. Pulire il filtrato nella tanica del detergente.
	5. Controllare che la valvola di non ritorno nel tubo flessibile verso la testa di pulizia non sua bloccata.
	6. Controllare la tenuta del tubi.
	7. Controllare il funzionamento della pompa del detergente.
Il tubo flessibile di scarico dell'accua sporca è ostruito	1. Aprire il coperchio dell'apparecchio di dosaggio sul tubo flessibile di scarico.
	2. Estrarre il tubo flessibile di aspirazione nella barra di aspirazione e chiuderlo a mano.
	3. Impostare il selettore di programma su un programma con aspirazione.
	L'intasamento viene aspirato dal tubo flessibile di scarico nel serbatoio dell'accua sporca.

Difetti con visualizzazione nel display

Guasto Causa	Correzione
INSERIRE KIK	Nessuna chiave intelligente inserita.	• Inserire la chiave intelligente.
KIK ERRATO	La chiave intelligente inserita non autorizza l'esecuzione del- la funzione selezionata.	• Utilizzare una chiave intelligente diversa. • Eventualmente far attivare la chiave intelligente (a seconda dei casi).
NON AUTORIZZATO	La chiave intelligente inserita non autorizza l'esecuzione del- la funzione selezionata.	• Utilizzare una chiave intelligente diversa. • Eventualmente far attivare la chiave intelligente (a seconda dei casi).
RILAS. INTER. MANIGLIAI	Quando l'apparecchio è accesso, viene azionata una leva di guida.	• Rilasciare entrambé le leve di guida.
LIV. BATTERIA BASSO	La batteria è quasi scarica. Le funzioni di pulizia dell'apparec- chio si disattivano automaticamente.	• Portare l'apparecchio alla stazione di ricarica e caricare la batte- ria.
BATTERIA SCARICA	La batteria è scarica. Le funzioni di pulizia e la trazione sono disattivate.	• Spagnere l'apparecchio, attendere brevamente e riaccenderlo. Quindi portalo fino alla stazione di ricarica. Se necessario, spin- gerlo versus la stazione di ricarica quello è spento. Ricaricare la batteria.
ERRORE FLUSSO D'ACQUA	La valvola eletrica dell'accua è guasta.	• Contattare il servizio di assistenza clienti.
MOT. AZION. SOVRACC.	Il consumo di energia del motore di trazione è troppo alto.	• Controllare che l'unità di trazione non presenti oggetti estranei. • Selezionale un percorso con una pendenza inferiore. • Spagnere l'apparecchio, attendere brevemente e riaccendere l'apparecchio.
MOT. AZION. BLOCC.	Il motore di trazione è bloccato.	• Controllare che l'unità di trazione non presenti oggetti estranei. • Sollevaregni singola ruota motrice e verificare se è possible far- la ruotare.

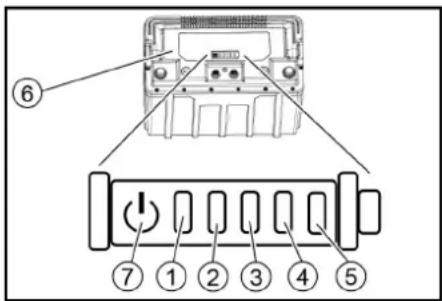

Indicatore di stato della batteriaagli ioni di litio

1LED di stato
(2)Indicazione LED 1
3Indicazione LED 2
(4)indicazione LED 3
(5)Indicazione LED 4
(6) Batteria
Taste

1. Premere il pulsante per 5 secondi.

2. Nessun LED acceso: Ricaricare la batteria.

3. IL LED di stato si accende in verde: Tutti e 5 LEDs insieme indicano lo stato di carica della batteria.
4. Il LED di stato si accende in rosso: I LED di indicazione segnalano un malfinanzamento. I guasti descritti nella seguente tabella possono essere risolti dall'utente. Per tutte le Indicazioni di quasto non descritteURT, rivolgersi al servizio clienti KARCHER.

(1)	(2)	(3)	(4)	(5)	Causa	Correzione
Rosso - - - La batteria è troppo calda. Lasciate raffreddare la batteria.
Rosso - - - verde il systemà di gestionè de'ella Batteria è troppo caldo.						Lasciate raffreddare la batteria.
Rosso - - - verde il corso di detrunte la carica è troppo alto.						Spostare l'apparechchio in un luogo più caldo e aspettare che la batteria si sia riscaldata.
						Scollegare il caricabatterie alla presa. Attendere 10 secondi. Ricollegare la spina di rete. Se il guasto viene visualizzato di nuovo, sostituire il caricabatterie.
						Spagnere l'apparechchio. Se il guasto si ripete dopo l'accensione, cercare il guasto nell'apparechchio.
Rosso - - - verde Cortocircuito. Controllare tutti i collegamenti della batteria.
Rosso - - - verde Tensione della cella troppo bassa durante lo scaricamento.						Ricaricare la batteria.
Rosso - - - verde Verde Tensione della cella troppo alto durante la caria.						Scaricare la batteria al 20% della capacité residuala. Poì, ricaricare la batteria.
Rosso verde - - - Verde La tensione della batteria è troppo bassa. Ricaricare la batteria.
Rosso verde - - - Verde Verde tensione della batteria è troppo fredda per l'erogazione della potenza.						Spostare l'unità in un luogo più caldo e aspettare che la batteria si sia riscaldata.
Rosso verde	verde	verde	-	Malfunzionamento nel processo di ricarica.	Spagnere l'apparechchio. Se il guasto permane, contattare il servizio clienti.
Rosso verde - - - Verde	-	-	-

Accessor

Accessori testa di pulizia con rulli spazzole

A:unità di imballaggio,B: numero richiesto dall'apparecchio

Denominazione	N. componente	Descrizione	A	B
Rullo spazzola, rosso (medio, standard)	4.035-184.0	Spazzola a rullo rossa standard per la pulizia di manutenzione.	1	2
Rullo spazzola, bianco (morbido)	4.762-409.0	Spazzola a rullo bianca per la pulizia di pavimenti delicati.	1	2
Rullo spazzola, arancione (alto/basso)	4.762-410.0	Spazzola a rullo di colorare arancione con struttura alto-basso per una pulizia particolarmente efficace dei pavamenti strutturati.	1	2
Rullo spazzola, verde (duro)	4.762-411.0	Spazzola a rullo verde, abrasiva, per la pulizia di base e per la rimozione dello sporco fortemente aderente.	1	2
Rullo spazzola, nero (molto duro)	4.762-412.0	Spazzola a rullo nera, particolarmente abrasiva, per la pulizia di base di pavimenti non sensibili con sporco particolarmente aderente.	1	2
Rullo in microfibia	4.114-010.0	Ideale per le piastrelle in gres porcellanato. Rullo in microfibia per una rimozione af-fidabile e delicata della pellicola griglia.	1	2
Albero a rulli pad	4.762-415.0	Albero a rulli pad in alluminio per l'alloggiamento di rulli o rulli in microfibia.	1	2
Rullo pad, giallo (morbido)	6.369-732.0	Rullo giallo per la pulizia e la lucidatura di pavimenti non strutturati.	20	40
Rullo pad, rosso (medio)	6.369-734.0	Rullo standard rosso per la pulizia di manutenzione di pavimenti non strutturati.	20	40
Rullo pad, verde (duro)	6.369-733.0	Rullo abrasivo verde per la pulizia di base e per la rimozione di sporco fortemente aderente su pavamenti non strutturati.	20	40

Accessoriestada pulzia con spazzole a disco

A:unità imballaggio,B: numero richiesto dall'apparecchio

Denominazione	N. componente		Descrizione	A	B
	D 51	D 60			D 51	D 60
Spazzola a disco, naturale (versione morbida)	4.905-027.0	4.905-016.0	Spazzola a disco morbida di colore naturale per la pulizia e la lucidatura di pavimenti strutturati.	1	1	2
Spazzola a disco, bianca	4.905-028.0	4.905-015.0	Spazzola a disco bianca e morbida per la pulizia delicata di pavimenti deli-catl.	1	1	2
Spazzola a disco, rossa (versione media, standard)	4.905-026.0	4.905-014.0	Spazzola rossa standard per la pulizia regolare di manutenzione.	1	1	2
Spazzola a disco, nera (versione dura)	4.905-029.0	4.905-017.0	Spazzola a disco nera, molto abrasiva, per la pulizia di base di pavimenti non sensibili con sporco particolarmente aderente.	1	1	2
Pad diamantato fine, verde	6.371-240.0	6.371-233.0	Disco diamantato verde e fine per la lucidatura di pavimenti lucidabill. Consente di ottenere superfici lucide e cui è essere utilizzato anche per la ciri-stallizzazione.	5	1	2
Pad diamantato ruvido, bianco	6.371-260.0	6.371-246.0	Disco diamantato bianco e grosso per pavimenti duri. Rimuove i piccoli graffi e create una base opaca e pulita per il successivo trattamento con il di-sco diamantato giallo.	5	1	2
Pad diamantato medio, giallo	6.371-261.0	6.371-247.0	Disco diamantato giallo per la preparazione e la cura dei pavimenti duri. Per una finitura salinata che può essere ulteriormente lucidata con il disco dia-mantato verde.	5	1	2
Piatto di azionamento del pad	4.762-593.0	4.762-445.0	Necessario per l'utilizzo di pad in melamina, ma può essere utilizzato anche per i pad normali. Piatto di azionamento del pad con numerousi ganci sup-plementari per il fissaggio dei pad. Tenuta extra forte del pad sul piatto di azionamento del pad della testa di pulizia D 51.	1	1	2

A:unità di imballaggio,B: numero richiesto dall'apparecchio

Accessoribarra di aspirazione

Denominazione	N. componente	Descrizione	A	B
Set di labbri di aspirazione, Linatex	4.400-011.0	Set di labbri di aspirazione antistrappo Linatex® per barre di aspirazione para-boliche con larghezza di 850 mm.	Paio 1 paio
Set di labbri di aspirazione, PU	4.400-005.0	Labbro di aspirazione in poliuretano resistente all'olio e a bassa usura.	Paio	1 paio

Dati tecnici

	D 51 D 60 R 55
Generale
Velocità di avanzamento (max.)	km/h	6	6	6
Resa superficiele teorica	m2/h	3060	3600	3060
Resa di superficie leffettiva	m2/h	1380	1620	1490
Volume serbatolio acqua sporca	I	50	50	50
Volume contentatore dello sporco grossolano	I	-	-	3,5
Volume del serbatolio di detergente (opzione Dose)	I	3	3	3
Dosaggio del detergente	%	0...3	0...3	0...3
Dosaggio d'acqua	I/min	0...2,5±0,2	0...2,6±0,2	0...2,6±0,2
Dimensioni
Lunghezza	mm	1375	1290	1284
Larghezza senza barra di aspirazione	mm	542	542	542
Altezza	mm	1082	1082	1082
Larghezza di lavoro	mm	510	600	550
Dimensioni imballo luxlaxh	mm	1505x770x1271	1505x770x1271	1505x770x1271
Pneumatici
Ruola anteriore, larghezza	mm	50	50	50
Ruota anteriore, diametro	mm	200	200	200
Ruola posteriore, larghezza	mm	28	28	28
Ruota posteriore, diametro	mm	100	100	100
Peso
Peso totale consentito	kg	245	241	235
Peso a vuoto (peso di trasporto)	kg	195	191	185
Forza di contatto della spazzola, max.	N (kg)	290 (29)	250 (25)	155 (15,5)
Pressione di contatto della spazzola, max.	N/m2(g/cm2)	3,2 (32)	2,5 (25)	6,3 (63)
Dati sulle prestazioni dell'apparechio
Tensione nominale	V	24	24	24
Tensione nominale, Li-Ion	V	25,6	25,6	25,6
Capacità della batteria	Ah (5 h)	76 / 80 / 105 / 115	76 / 80 / 105 / 115	76 / 80 / 105 / 115
Capacità della batteria, Li-Ion	Ah (5 h)	80	80	80
Assorbimento di potenza medio	W	1300	1300	1350
Potenza motore di trazione	W	130	130	130
Potenza turbina di aspirazione	W	250	250	250
Potenza motore delle spazzole	W	800	800	980
Grado di protezione		IPX3	IPX3	IPX3
Aspirazione
Potenza di aspirazione, portata d'aria	I/s	21	21	21
Depressione (max.)	kPa (mbar)	9,5 (95)	9,5 (95)	9,5 (95)
Spazzole di pulizia
Diametro spazzole	mm	510	600	96
Lunghezza della spazzola	mm	-	-	550
Numero di giri delle spazzole	1/min	140	150	965
Caricabatterie interno
Tensione nominale	V	100...240	100...240	100...240
Frequenza	Hz	50-60	50-60	50-60
Corrente assorbita	A	max 5	max 5	max 5
Condizioni ambientali
Campo di temperatura consentita	°C	5...40	5...40	5...40
Temperatura dell'acqua max.	°C	50	50	50
Pressione dell'acqua sistema di riempimento	MPa (bar)	1(10)	1(10)	1(10)
Pressione dell'acqua sistema di lavaggio serbatoio acqua sporca	MPa (bar)	1 (10)	1 (10)	1 (10)
Umidità d'aria relativa	%	20...90	20...90	20...90
Pendenza
Pendenza max. area di lavoro	%	2	2	2
Valori rilevati secondo EN 60335-2-72
Valore di vibrazione mano-braccio	m/s2	0,2	0,2	0,2
Incertezza K	m/s2	0,2	0,2	0,2
Livello di pressione acustica LpA funzionamento normale	dB(A)	65	65	65
Incertezza KpA	dB(A)	2	2	2
Livello di potenza acustica LwA + Incertezza KwA funzionamento normale	dB(A)	81	81	81

Con riserva di modifiche tecniche.

Garanzia

In agli Paese, valgono le condizioni di garanzia rilasciate alla sua stocietà di vendita competente. Entro il termine di garanzia eliminiamo miglioramente eventuali guasti all'apparecchio, se causati da difetto del materiale o di produzione. Nei casi previsti della garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in consequence della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apporbate alla macchina perché il nostro consenso, la presente dichiarazione perde agli validità. Prodotto: Apparecchio per la pulizia di pavimenti Tipo: 1.533-xxx

Direttive UE pertinent

2006/42/CE (+2009/127/EG)

2014/30/UE

2014/53/EU (TCU)

Norme armonizzate applicate

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62311: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-3:2007 + A1:2011

ENIEC61000-6-2:2005

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Norme nazionali applicate

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40

Maskinen kraver 1 batteri.

Maxmatt for batteriet

Ländd	350
Bredd	355
Höjd	290

Fare for skade pa batteriene!

Maksimale batterimal

1. Pörake mustaveepaak alla

Indicatij generale 178

Functionarea 178

Pentru instrueti di depositare s transport, va rugam sa contactati servici di relati cui clienti Karcher.

PERICOL

Nu sunt permise modificari si transformari la aparat. Nu este permisa descentiderea accumulatorului, deoarece exista pericol de scurcircuit. De asemenea pot exista scopari de vapori irritanti soc lichide caustice.

Nu expuneti acumulatorul la o radiatie solara puternica, caldur sau foc. Exista pericol de expoie.

Nuutilizati incarcatorul in stare udaaoumurdar

4Zastitno sito turbine

(5)Przaccreva

(6 Crevo za punjenje sveze vode

⑦ Poklopac za ventilaciju rezervoara

(8) Prikljucak za vodu rezerovoara za prljavu vodusystem za ispiranje

9Plovak

10Mrezica za grubu prljavstinu
