MANUALE UTENTE QC250 HUSQVARNA

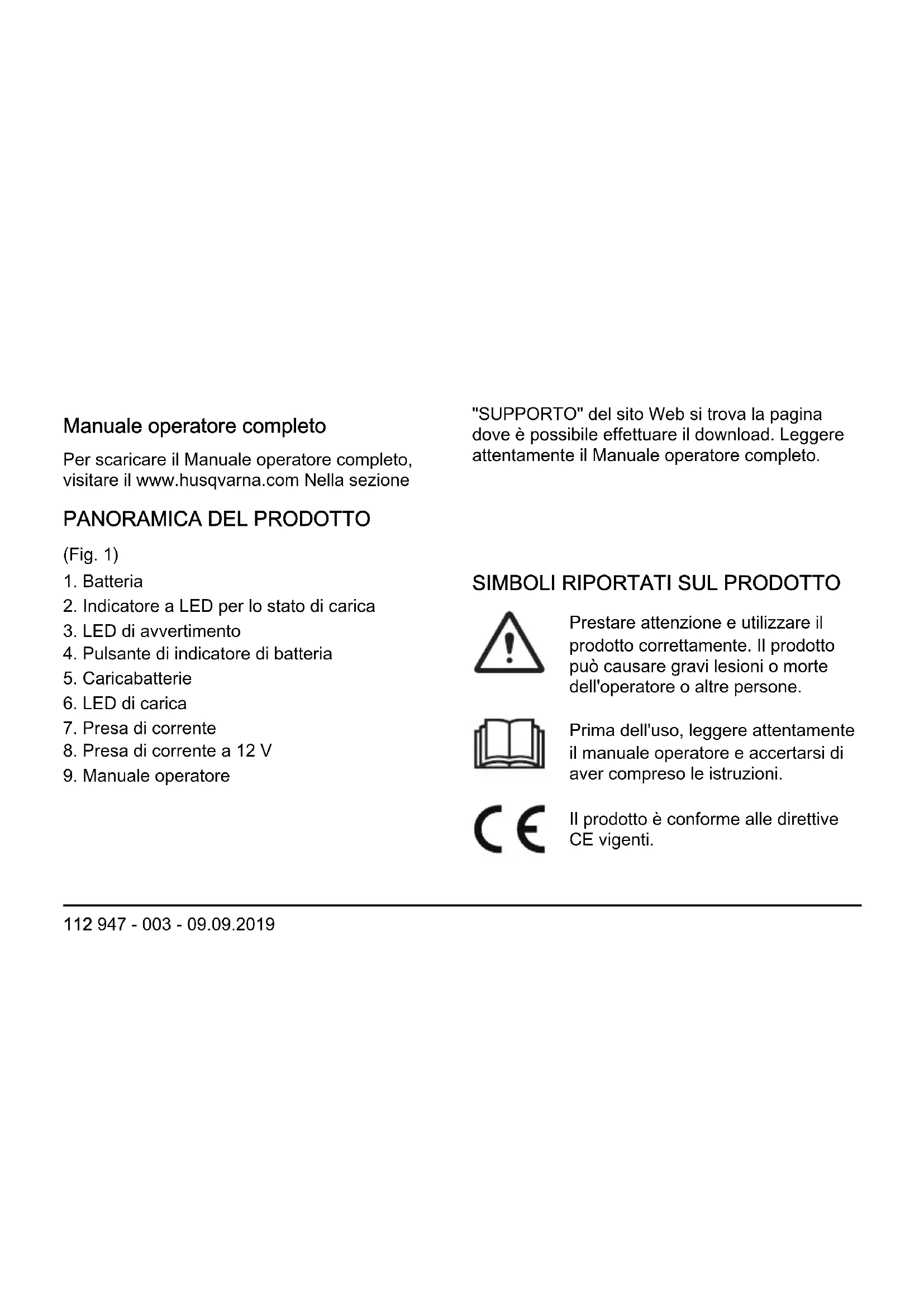

Per scaricare il Manuale operatore completo, visitare il www.husqvarna.com Nella sezione "SUPPORTO" del sito Web si trova la pagina dove è possibile effettuare il download. Leggere attentamente il Manuale operatore completo.

2. Indicatore a LED per lo stato di carica

3. LED di avvertimento

4. Pulsante di indicatore di batteria

7. Presa di corrente

8. Presa di corrente a 12 V

9. Manuale operatore

SIMBOLI RIPORTATI SUL PRODOTTO

Prestare attenzione e utilizzare il prodotto correttamente. Il prodotto può causare gravi lesioni o morte dell'operatore o altre persone. Prima dell'uso, leggere attentamente il manuale operatore e accertarsi di aver compreso le istruzioni. Il prodotto è conforme alle direttive CE vigenti. 112 947 - 003 - 09.09.2019Il prodotto o l'imballaggio del prodotto non è un rifiuto domestico. Riciclarlo in un punto di riciclaggio applicabile per apparecchiature elettriche ed elettroniche. Tenere l'unità lontana dall'acqua e dalla pioggia. Utilizzare e conservare il caricabatteria solo in ambienti interni. Nota: Altri simboli o decalcomanie sul prodotto riguardano particolari requisiti necessari per la certificazione in determinate aree commerciali.

DEFINIZIONI DI SICUREZZA

Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale. AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate.

947 - 003 - 09.09.2019 113ATTENZIONE: Utilizzato

se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate. Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

ISTRUZIONI DI SICUREZZA

IMPORTANTI AVVERTENZA: Leggere attentamente tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può dare luogo a scosse elettriche, incendi e/o gravi lesioni. Nota: Conservare tutte le avvertenze e le istruzioni. 114 947 - 003 - 09.09.2019• Utilizzare solo i caricabatterie QC80, QC80F o QC250 per caricare le batterie originali Husqvarna. Le batterie sono codificate mediante software.

Non utilizzare batterie non ricaricabili.

Non tentare di smontare o riparare il caricabatterie.

Non collegare i terminali del caricabatterie a oggetti metallici.

Utilizzare una presa di corrente con messa a terra omologata che non sia danneggiata.

Verificare regolarmente che il cavo di alimentazione non sia danneggiato. Scollegare immediatamente il caricabatterie se il cavo di alimentazione è danneggiato.

Se il cavo di alimentazione è danneggiato, farlo sostituire in un'officina autorizzata.

Non sollevare il caricabatterie tramite il cavo di alimentazione. Per scollegare il caricabatterie da una presa di rete o da una presa di corrente a 12 V, estrarre la spina. Non tirare il cavo di alimentazione.

Tenere tutti i cavi e le prolunghe lontani da acqua, olio e bordi appuntiti. Fare attenzione

947 - 003 - 09.09.2019

115affinché il cavo di alimentazione non si incastri in porte, ostacoli o simili.

Non pulire la batteria o il caricabatteria con acqua.

Tenere il caricabatterie fuori dalla portata dei bambini.

Non utilizzare una batteria o un caricabatterie difettoso o danneggiato.

Non utilizzare il caricabatterie in ambienti in cui sia presente il rischio di fulmini.

Utilizzare il caricabatterie solo in interni in un ambiente con un flusso d'aria adeguato e la temperatura corretta.

Tenere il caricabatterie lontano dalla luce solare. Non usare il caricabatterie all'aperto o in condizioni di bagnato.

Non azionare il caricabatterie con le mani bagnate.

Non utilizzare il caricabatterie in prossimità di materiali infiammabili o materiali corrosivi. Staccare la spina del caricabatterie in caso di fumo o incendio.

Non coprire il caricabatterie durante l'uso.

Utilizzare QC80 e QC250 per caricare la batteria in una presa di rete. Utilizzare QC80F per caricare la batteria mediante una presa di corrente a 12 V in un veicolo.

Scollegare il caricabatterie dalla presa di rete o dalla presa di corrente a 12 V dopo l'utilizzo. Non mantenere il caricabatterie collegato.

L'apparecchio può essere utilizzato da bambini di almeno 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o che non abbiano esperienza o conoscenze previe, a patto che abbiano ricevuto assistenza o istruzioni per l'uso dell'apparecchio in modo sicuro e purché ne comprendano i rischi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini senza la supervisione di adulti. UTILIZZO

• Utilizzare il caricabatterie soltanto quando la temperatura ambiente è compresa tra 5 °C (41 °F) e 40 °C (104 °F).

947 - 003 - 09.09.2019

117Ricarica della batteria ATTENZIONE: Assicurarsi che la batteria, il caricabatterie e i terminali della batteria siano puliti e asciutti. Non inserire la batteria nel caricabatterie se è sporco o bagnato.

1. Collegare il caricabatterie a una presa di

corrente. Il LED di carica lampeggia 1 volta. ATTENZIONE: Collegare il caricabatterie solo a una presa di corrente con la tensione e la frequenza indicate sulla targhetta dati di funzionamento.

2. Collegare la batteria al caricabatterie. Il LED di

3. Rimuovere la batteria dal caricabatterie

quando è completamente carica. Premere il pulsante di indicatore di batteria per lo stato della batteria. Quando tutte le spie LED sulla batteria sono accese, la batteria è completamente carica.

4. Estrarre la spina di alimentazione per

scollegare il caricabatterie dalla presa di corrente. Non tirare il cavo di alimentazione.

Stato Possibili guasti Possibile soluzione Il LED di carica è rosso. Errore permanente del caricabatterie. Rivolgersi al proprio rivenditore. 118 947 - 003 - 09.09.2019Stato Possibili guasti Possibile soluzione Il LED di carica lampeg- gia in rosso (QC80 e QC80F). Deviazione di temperatu- ra, la battera è troppo fredda o troppo calda per essere usata o caricata. Lasciare raffreddare la batteria o riscaldarla. Quando la batteria ha la temperatura corretta, può essere usata o caricata di nuovo. Utilizza- re il caricabatterie a temperature ambiente comprese tra 5 °C (41 °F) e 40 °C (104 °F). Il LED di carica lampeg- gia in verde (QC250) Il LED di carica lampeg- gia in rosso (QC250). Batteria difettosa Rivolgersi al proprio rivenditore Il caricabatterie non fun- ziona e il LED di carica è spento (QC80F). Fusibile bruciato. Sostituire il fusibile bruciato nella presa di cor- rente a 12 V. Rimuovere la vite, aprire la pre- sa di corrente e sostituire il fusibile.

TRASPORTO E RIMESSAGGIO

• Fissare in sicurezza il prodotto durante il trasporto per evitare danni o incidenti.

• Conservare il prodotto in un'area chiusa a chiave per impedire l'accesso a bambini o persone non autorizzate.

• Mettere il prodotto in un luogo asciutto, non soggetto a gelate e pulito a una temperatura corretta.

• Stoccare il prodotto a una temperatura compresa fra 5 °C (41 °F) e 25 °C (77 °F). Tenere il prodotto lontano dalla luce solare.

947 - 003 - 09.09.2019 119• Tenere la batteria lontano dal caricabatterie

durante il rimessaggio. SMALTIMENTO I prodotti Husqvarna non sono rifiuti domestici e devono essere smaltiti secondo le indicazioni fornite in questo manuale.

• Rispettare le norme locali e le normative vigenti sullo smaltimento.

• Riciclare il prodotto e la confezione presso un apposito centro di smaltimento.

• Consultare il proprio rivenditore locale Husqvarna per maggiori informazioni su come riciclare e smaltire il prodotto. DATI TECNICI Per i dati tecnici, fare riferimento alla targhetta dati di funzionamento del caricabatterie.
