MANUALE UTENTE IVRL 65202 Tc Kärcher

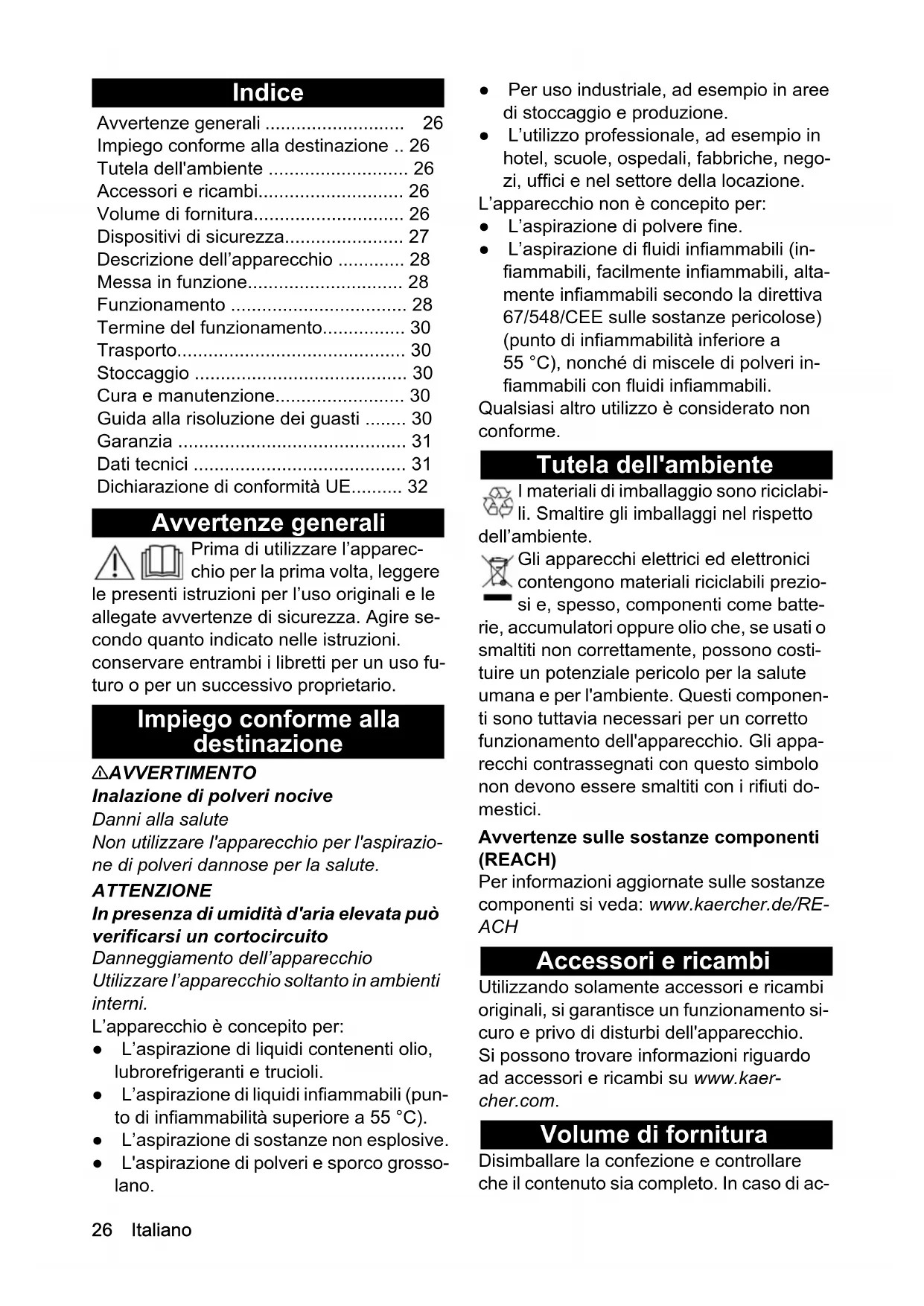

Avvertenze generali 26

Impiego conforme alla destinazione .. 26

Tutela dell'ambiente 26

Accessori ericambi. 26

Volume di fornitura 26

Dispositivi di sicurezza 27

Descrizione dell'apparecchio 28

Messa in funzione 28

Funzionamento 28

Termin del funzionamento 30

Trasporto 30

Stoccaggio 30

Cura e manutenzione 30

Guida alla risoluzione dei guasti 30

Garanzia 31

Dati tecnici 31

Dichiarazione di conformità UE. 32

Avvertenze generali

Prima di utilizzato l'apparecchio per la prima volta, leggere

le presenti istruzioni per l'uso originali e le allegate avventenze di sicurezza. Agire secondo quando indicate nelle istruzioni.

conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Impiego conforme alla destinazione

△AVVERTIMENTO

Inalazione di polveri nocive

Danni alla salute

Non utilizzato l'apparecchio per l'aspirazione di polveri dannose per la salute.

ATTENZIONE

In presenza di umidità d'aria elevata più verificarsi un cortocircuito

Danneggiamento dell'apparecchio

Utilizzato l'apparecchio soltanto in ambienti interni.

L'apparecchio è concepito per:

• L'aspirazione di liquidi contenti olio, lubrorefrigeranti e trucioli.
• L'aspirazione di liquidi infiammabili (punto di infiammabilità superiore a 55^ ).
  L'aspirazione di sostanze non esplosive.

• L'aspirazione di polveri e sporco grossolano.

• Per uso industriale, ad esempio in areedi stoccaggio e produzione.

• L'utilizzo professionale, ad esempio in hotel, scuole, ospedali, fabbriche, negozzi, uffici e nel settore della location.

L'apparecchio non è concepito per:

L'aspirazione di polvere fine.
- L'aspirazione di fluidi inflammabili (inflammabili, lavorante inflammabili, alla-mente inflammabili secondo la direttiva 67/548/CEE sulle sostanze pericolose) (punto di inflammabilità inferiore a 55^ ), nonché di miscele di polveri inflammabili con fluidi inflammabili.

Qualsiasialtoutilizzatoeconsideratonon conforme.

Tutela dell'ambiente

l materiali di imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto ambiente.

Gli appearecchi elettrici ed elettronici contengono materiali riciclabili prezio

si e, spesso, componenti come batterie, accumulatori oppure olio che, se usati o smaltiti non correttamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con quello symbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle sostenze componenti (REACH)

Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/REACH

Accessorie ricambi

Utilizzato solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaer-cher.com.

Volume di fornitura

Disimballare la confezione e controllare che il contentuto sia completo. In caso di ac

cessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Dispositivi di sicurezza

Livelli di pericolo

△PERICOLO

• Indica un pericolo imminente che determina lesioni gravi o la morte.

△AVVERTIMENTO

• Indica una probabile situazione pericolosa che potrebbe determinare lesioni grivo la morte.

△PRUDENZA

• Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

• Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Avverenze di sicurezza

△AVVERTIMENTO

• L'apparecchio non è adatto all'aspirazione di polveri dannose per la salute.
• Proteggere l'apparecchio alla pioggia. Conservare l'apparecchio soltanto in ambienti chiusi.
• Prima di ogni messa in funzione controllare se i cavi di compensazione di potenziale (conduttori di terra) sono collegati.

△PRUDENZA

• Utilizzato l'apparecchio soltanto in ambienti interni.
• Pericolo di schiacciamo! Indossare i quanti durante la rimozione o l'applicazione della testina aspirante, dell'unità filtrante o del contentatore di raccolta.
• Pericolo di danneggiamento! Non aspirare alla -, o con iltro danneggiato.
• Indossare i guanti quando si utilizes l'apparecchio.

• Movimentare l'apparecchio solo a passo d'uomo e, nei percorsi in pendenza, eventualmente in due.

• Assicurarsi che non fuoriesca polvere durante la sostituzione di accessori.

Apparecchi con carrello da trasporto ribaltabile (Tc)

ATTENZIONE

Pericolo di lesions

Pericolo di schiaccimento durante il ribaltamento del serbatoio del liquido

Dopo il ribaltamento fare innestare il bloccaggio.

Comportamento in caso di pericolo

△PERICOLO

Pericolo di lesions e di danneggiamento nell'aspirazione di materiali combustibili, in caso di cortocircuito o altri problemi elettrici

Pericolo di inalazione di gas pericolosi per la salute, pericolo di folgorazione, pericolo di uszioni.

In caso di emergenza, spagnere l'apparecchio e staccare la spina.

Collegamento elettrico

L'apparecchio può essere allacciato solo a un collegamento elettrico realizzato da un installatore elettricista in conformità alla norma IEC 60364. Per i valori allacciati videere Dati tecnici e targhetto. L'impiego di un cavo di prolunga non è consentito.

△PERICOLO

Pericolo di scossa elettrica

Pericolo di morte

Non danneggiare i cavi di collegamento elettrici, ad es. calpestandoli o passandovi sopra con un appearecchio, schiacciandoli o strappandoli.

Proteggere i cavi dal calorie e dal contatto con oli e spigoli vivi.

Prima di anni utilizzato controllare il cavo di collegamento alla rete. Non mettere in funzione l'apparecchio con il cavo danneggiato. Fare sostituire il cavo danneggiato da un elettricista.

Simboli riportati sull'apparecchio Marcatura del livello di liquido massimo consentito

Vedi capitolo Controllo dell'indicatore di livello.

ATTENZIONE

Pericolo di danneggiamento per l'apparecchio

Fuoriuscita di acqua in caso di superamento del livello massimo del liquido.

Svuotare l'apparecchio prima che venga raggiunto il livello massimo del liquido.

Descrizione dell'apparecchio

Per la figura vedi pagine dei grafici

Figura A

① Quota orientabile con freno di stazionamento
② Marcatura livello di riempimento massimo
③ Tubo flessibile di scarico
4Serbatoio del liquido
5 Archetto di spinta
6 Lamiera deflettrice
⑦ Piccola lamiera deflettrice
8Filtro
Testina aspirante
1 Attacco tubo flessibile di aspirazione
① Interruttore dell'apparecchio
① Bloccaggio testina aspirante
13 Cavo di rete
④ Occhiello per gru serbatoio del liquido
15 Carrello da transporte ribaltabile
Supporto accessori
Leva di sblocco

Messa in funzione

Per la figura vedi pagine dei grafici

1. Portare l'apparecchio in posizione di lavoro.
2. Se necessario, assicurarlo con il freno di stazionamento.
3. Controllare che la testina aspirante sia montata in modo corretto.

4. Inserire il tubo flessibile di aspirazione nell'attacco tubo flessibile di aspirazione.

5. Inserire l'accessorio desiderato sul tubo flessibile di aspirazione.

Funzionamento

Per la figura vedi pagine dei grafici

1. Inserire la spina di rete nella presa.
2. Accendere l'apparecchio tramite l'interruttore.

Figura C

Apparecchi con un motore (IVR-L....-1)

Figura D

Apparecchi con due motori (IVR-L...2)

ATTENZIONE

Esercizio con un motore

Pericolo di danneggiamento del motore di azionamento

Commutare velocemente gli stadi dell'interruttore.

L'interruttore ha diversi stadi commu-tazione:

OL'apparecchio è spento.

1II motore 1 è acceso.
21 motori 1 e 2 sono accesi.

1. Accendere l'apparecchio tramite l'interruttore.

Figura D

ATTENZIONE

Esercizio con un motore

Pericolo di danneggiamento del motore di azionamento

Commutare velocemente gli stadi dell'interruttore.

L'interruttore ha diversi stadi commu-tazione:

OL'apparecchio è spento.
1II motore 1 è acceso.
21 motori 1 e 2 sono accesi.

1. Ilprocessodi aspirazioneha inizio.

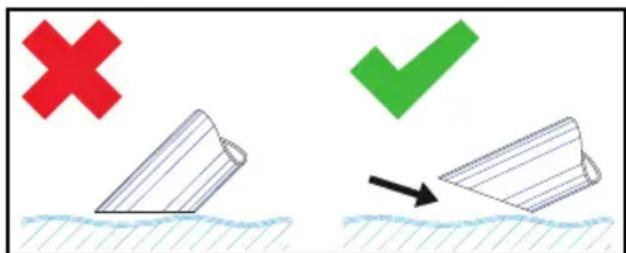

Proceso di aspirazione

Figura B

Nota

Per l'aspirazione di liquidi immerge l'accessorio solo per metà, in modo da alimentare una quantità d'aria sufficiente.

Controllo dell'indicatore di livello

Per la figura vedi page dei grafici Figura E

Nota

La marcatura rossa sul tubo flessibile di scarico indica il livello di riempimento massimo consentito.

ATTENZIONE

Pericolo di danneggiamento per l'apparecchio

Trabocco del serbatoio del liquido a causa del riempimento in pochi secondi.

Controllare costamente il livello di riem-pimento del liquido nel relativo serbatoio raccolgono grandi quantità di liquido.

Svuotamento del serbatoio del liquido

Per la figura vedi pagine dei grafici

1. Spagnere l'apparecchio e scollegarlo dall'alimentazione di corrente.
2. Guidare l'apparecchio al dispositivo di smaltimento dei liquidi.
3. Svuotare il serbatoio del liquido:

a Staccare il tubo flessibile di scarico dal giunto superiore.

Figura F

b Posizionare il tubo flessibile di scarico sopra un contentatore di raccolta idoneo e scaricare il contentuto.

1. Smaltire o riutilizzare il contento secondo le disposizioni di legge.

Svuotamento del serbatoio del liquido tramite ribaltamento

Per le figure vedi pagine dei grafici

1. Spagnere l'apparecchio e scollegarlo dall'alimentazione di corrente.
2. Guidare l'apparecchio al dispositivo di smaltimento del liquido.
3. Rimuovere la testata aspirante (vedi capitolo Rimozione della testina aspirante).
4. Staccare tutti gli accessori.

5. Prepare il serbatoio del liquido per lo svuotamento:

6. Tramite il disposativo di ribaltamento Tc (apparecchio con disposativo di ribaltamento Tc)
   a Aprire il bloccaggio del serbatoio del liquido.

Figura G

• Tramite occhiello per sollevamento con gru (apparecchioswana dispositivo di ribaltamento Tc)
  a Sollevare l'apparecchio dagli occhielli di sollevamento per gru (vedi capitolo Descrizione dell'apparecchio) utilizzato un dispositivo di sollevamento adeguato.

△PERICOLO

Mancata osservanza del peso

Pericolo di lesioni causato alla caduta dell'apparecchio

Rispettare le norme antinfortunistiche vigienti e le avventenze di sicurezza.

Prima di agli sollevamento controllare il perfetto funzionamento del disposativo di sollevamento con il mezzo di sollevamento.

Sollevare l'apparecchio solo mediante I'occhiello per gru previsto.

Accertarsi che il carico non possa sganciarsi accidentalmente dall'imbracatura di sollevamento.

La gru deve essere azionata solo da personale specializzato qualificato.

Nessuna persona deve sostare nell'area di pericolo della gru.

Non lasciare l'apparecchio incustodito nell'imbracatura di sollevamento.

1. Ribaltare il serbatoio con l'archetto di spinta.

Figura H

1. Smaltire o riutilizzare il contento secondo le disposizioni di legge.
2. Applicare la testina aspirante e bloccarla.

Pulizia del serbatoio del liquido

Per la figura vedi pagine dei grafici

Nota

I lubrerefrigeranti a base di acqua posso nco causare una contaminazione batterica.Durante la rimozione di depositi indossare indumenti di sicurezza adatti.

1. Svuotare il serbatoio.
2. Rimuovere i depositi nel serbatoio.
3. Smaltire i depositi nel rispetto delle norme vigenti.
4. Rimuovere trucoli e depositi dalle lamie-re di ritenuta.

Figura I

Rimozione della testina aspirante

Per la figura vedi page dei grafici

1. Spagnere l'apparecchio e scollegarlo alla rete elettrica.
2. Aprire il bloccaggio della testina aspirante.

Figura J

1. Rimuovere la testina aspirante e metter-la da parte.

Termine del funzionamento

1. Spagnere l'apparecchio tramite I'interruttore ON/OFF.
2. Svuotare e pulire il serbatoio del liquido.
3. Smontare gli accessori, pulirli e asciugarli se necessario.

Nota

Svuotare I'aspiratore dopo agli utilizzato. Lasciare asciugare I'aspiratore con il serbatoio aperto.

Trasporto

△PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento Nel trasporto e dello stoccaggio, osservare il peso dell'apparecchio.

1. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Stoccaggio

△PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento Nel trasporto e dello stoccaggio, osservare il peso dell'apparecchio.

1. Conservare l'apparecchio solo in vani interni.

Cura e manutenzione

1. Sciacquare l'apparecchio e gli accessori a intervalli regolari con un liquido adatto e lasciare asciugare.
2. Per evitare la formazione di germi, non lasciare liquidi all'interno dell'apparecchio.
3. In caso di pause di lavoro prolongate après il coperchio per lasciare evaporare l'umidità residua.
4. In caso di danneggiamento sostuire il filtro.

Sostituzione del filtro

Per la figura vedi pagine dei grafici

Figura K

1. Rimuovere la testina aspirante (vedi capitolo Rimozione della testina aspirante).
2. Allentare il raccordo a vite degli anelli di serraggio.
3. Rimuovere la piccola lamiera deflettrice.
4. Estrarre ilhetto e sostituirlo.
5. Inserire il nuovo filtro.
   Al montaggio, fare attenzione a inserire il filtrlo correttamente.
6. Applicare gli anelli di serraggio e avvitari. li.

Guida alla risoluzione dei guasti

PERICOLO

Pericolo di lesioni

Pericolo di avvio involontario dell'apparecchio e pericolo di una scarica elettrica Prima di eseguire qualsiasi lavoro sull'apparecchio, spegnerlo e staccare la spina. Far eseguire tutti i controlledi ed interventi ai componenti elettrici da personale specializzato.

Il motore (turbina di aspirazione) non si avvia

Nessuna tensione elettrica

• Controllare la presa e il fusabile dell'alimentazione di corrente.
• Controllare il cavo e la spina di alimentazione dell'apparecchio.

La capacité di aspirazione diminuisce

L'ugello, il tubo di aspirazione o il tubo flessibile di aspirazione sono intasati.

• Controllare ed eventualmente pulire l'ugello, il tubo di aspirazione o il tubo flessibile di aspirazione.
  Il filtrò è sporco.
  Pulire il filtro.

Lo svuotamento del serbatoio del liquido dura molto

Il tubo flessibile di scarico è schiacciato o intasato.

• Controllare ed eventualmente pulire il turbo flessibile di scarico.

Servizio clienti

Se non è possibile riparare il guasto occorre far controllare l'apparecchio dal servizio clienti.

Garanzia

In anni Paese, valgono le condizioni di garanzia rilasciate alla nostra società di vendita competente. Entro il termine di garanzia eliminiamo Gratisamente eventuali guasti all'apparecchio, se causati da difetto del materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Potete trovare ulteriori informazioni sulla garanzia (se disponibili) nell'area di assistenza del situ web Kärcher locale alla voce "Download".

Dati tecnici

		IVR-L 40/12-1	IVR-L 65/12-1 Tc	IVR-L 65/20-2 Tc
Collegamento elettrico
Tensione di rete V 220-240 220-240 220-240
F a s e			~	1
Frequenza di rete Hz 50-60 50-60 50-60
Grado di protezione IPX4	IPX4	IPX4
Classe di protezione		I	I	I
Potenza nominale W	1200	1200	2000
Protezione di rete (lento)	A 16	16	16
Dimensioni e pesi
Tipico peso d'esercizio	kg	33	40	46
Lunghezza x larghezza x altezza	mm	710 x 510 x1180	730 x 570 x1330	730 x 570 x1330
Condizioni ambientali
Temperatura ambiente	°C	+40	+40	+40
Dati sulle prestazioni dell'apparecchio
Contenuto del serbatoio	I	40	65	65
Portata d'aria	I/s	59	59	2x50
Depressione	kPa (mbar)	23 (230)	23 (230)	22 (220)
Diametro nominale tubo flessibile di aspirazione		DN50 DN50 DN50
Valori rilevati secondo EN 60335-2-69
Valore di vibrazione mano-braccio	\( m/s^2 \)	< 2,5	< 2,5	< 2,5
Incertezza K	\( m/s^2 \)	0,2 0,2 0,2
Livello di pressione acustica \( L_{pA} \)	dB(A)	70	70	70
Incertezza \( K_{pA} \)	d	B	(	A

	IVR-L 40/12-	IVR-L 65/12-	IVR-L 65/20-
	1	1 Tc	2 Tc
Cavo di rete
Cavo di rete H07BQ-F mm	2	3 x 1,5	3 x 1,5 3 x 1,5
Numero componenti (EU)	9.979-874.0	9.979-874.0	9.979-874.0
Lunghezza cavo m 6 6 6

Con riserva di modifiche tecniche.

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchinaenza il nostro consenso, la presente dichiarazione perde agli validità.

Prodotto: Aspiratore a secco

Prodotto: Aspiratore a secco e aspiraliquidi

Tip: 9.986-xxx

Tip: 9.989-xxx

Direttive UE pertinenti

2006/42/CE (+2009/127/EG)

2014/30/UE

2011/65/UE

Norme armonizzate applicate

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11:2000

EN 62233: 2008

EN IEC 63000:2018

I firmatari agiscono per incarico e con delega della direzione.

T.Wahl

Managing Director

A. Haag

Director R&D

Responsabile della documentazione:

A. Haag

Kärcher Industrial Vacuuming GmbH

Indicati generale 134
