Tipo di prodotto	Frullatore multifunzione (gamba frullatore, ciotola tritacarne, frusta)
Marca	Panasonic
Modello	MXS401
Alimentazione	230-240 V ~ 50 Hz
Consumo elettrico (gamba frullatore/ciotola tritacarne)	120-125 W
Consumo elettrico (frusta)	40-45 W
Dimensioni (blocco motore + gamba frullatore)	6,5 × 7,4 × 42,3 cm
Dimensioni (blocco motore + ciotola tritacarne)	13,9 × 13,9 × 41,9 cm
Dimensioni (blocco motore + frusta)	6,4 × 7,3 × 46,7 cm
Peso (blocco motore + gamba frullatore)	0,84 kg
Peso (blocco motore + ciotola tritacarne)	0,80 kg
Peso (blocco motore + frusta)	0,77 kg
Capacità del bicchiere	700 mL (max), 100 mL (min)
Quantità massima di cipolle (ciotola tritacarne)	200 g
Numero di velocità	3 (Alta, Bassa, Impulso)
Funzioni principali	Frullare, tritare, sbattere
Durata nominale (gamba frullatore/ciotola tritacarne)	1 minuto
Durata nominale (frusta)	2 minuti
Lunghezza del cavo	1,3 m
Sicurezza	Protezione contro sovraccarico e surriscaldamento motore, blocco bambini
Manutenzione e pulizia	Lame non lavabili in lavastoviglie; bicchiere e ciotola lavastoviglie; blocco motore e adattatore puliti con panno
Parti di ricambio	Bicchiere (AMD02E142), ciotola tritacarne (AMD00-142) disponibili
Informazioni generali	Uso domestico solo; non immergere; non frullare ingredienti caldi (>60°C)

Domande frequenti - MXS401 PANASONIC

Come usare la gamba frullatore?

Fissare la gamba frullatore al blocco motore (allineare i simboli, ruotare per bloccare). Riempire il bicchiere con ingredienti tagliati, scegliere la modalità High, sbloccare il blocco bambini, quindi premere l'interruttore on/off tenendo premuto il pulsante di sblocco. Immergere il frullatore negli ingredienti e mescolare.

Come usare la ciotola tritacarne?

Inserire la lama del tritacarne nell'asse di fissaggio, inserire gli ingredienti (tagliati a cubetti di 2-3 cm), chiudere il coperchio, fissare l'adattatore, quindi il blocco motore. Scegliere la modalità High o Pulse in base alla consistenza desiderata. Non utilizzare per più di un minuto continuamente.

Come usare la frusta?

Fissare la frusta al blocco motore tramite l'adattatore (allineare i simboli, ruotare). Per la panna, utilizzare panna con almeno il 30% di grassi. Scegliere la modalità Low all'inizio, poi passare a High quando la panna si addensa. Non sbattere più di 4 uova alla volta.

Posso frullare ingredienti caldi?

No, gli ingredienti non devono superare 60°C. Versare un liquido caldo può provocare una fuoriuscita improvvisa di vapore. Attendere che gli alimenti si raffreddino prima di frullarli.

Cosa fare se l'apparecchio si ferma durante l'uso?

Ciò può essere dovuto a un sovraccarico o surriscaldamento. Rilasciare l'interruttore, scollegare, rimuovere parte degli ingredienti o aggiungere acqua, quindi lasciare riposare per 30 minuti. Se gli indicatori di modalità lampeggiano, la protezione contro il surriscaldamento è attivata.

Come pulire le lame?

Pulire le lame con la spazzola spatola fornita, senza toccarle a mani nude. Per la gamba frullatore, versare acqua nel bicchiere e far girare per 15 secondi. Le lame del tritacarne possono essere pulite con una spugna morbida, ma non immergerle.

Posso mettere le parti in lavastoviglie?

Il bicchiere e la ciotola del tritacarne (senza l'anello antiscivolo) possono andare in lavastoviglie. Il blocco motore, l'adattatore e le lame non devono essere lavati in lavastoviglie. Pulire il blocco motore con un panno umido.

Quali ingredienti sono vietati nella ciotola tritacarne?

Non utilizzare ingredienti molto duri (chicchi di caffè, cubetti di ghiaccio, pane secco), appiccicosi (purè di patate, formaggio bianco) o fibrosi (carne fibrosa). Anche gli alimenti surgelati sono vietati.

Come attivare il blocco bambini?

Il blocco bambini si attiva quando il pulsante di sblocco non viene premuto. Per sbloccare, premere il pulsante di sblocco (il pulsante 12). Il blocco impedisce di azionare l'interruttore on/off.

Qual è la garanzia dell'apparecchio?

Il manuale non menziona esplicitamente la durata della garanzia. Contattare il rivenditore Panasonic o il servizio post-vendita per ulteriori informazioni. Conservare la prova d'acquisto.

MANUALE UTENTE MXS401 PANASONIC

Istruzioni operative

Frullatore a immersione

Frullatore a immersione

Frullatore a immersione

Frullatore a immersione

Frullatore a immersione

Frullatore a immersione

Frullatore a immersione

Frullatore a immersione

(Uso domestico)

La ringraziamo per aver acquistato un prodotto Panasonic.

• Leggere le istruzioni con attenzione per usare correttamente ed in sicurezza il prodotto. Prima di utilizzare questo prodotto, prestare particolare attenzione a "Precauzioni di sicurezza" e "Informazioni importanti" (Pagina IT3-IT6).
• Questo prodotto è destinato unicamente all'uso domestico.
• Conservare queste istruzioni operative per uso futuro.
• Panasonic non accetterà una responsabilità se il prodotto viene usato in modo improprio oppure le istruzioni non sono seguite.

Sommario

Precauzioni di sicurezza. IT3

Informazioni importanti... .IT6

Nomi delle parti e istruzioni... .IT7

Preparazione IT10

Precauzioni per l'uso IT11

Ingredienti e condizioni vietati IT12

Come usare

• Accessorio frullatore .IT13
• Accessorio tritatutto .IT15
• Accessorio frusta... IT17

Pulizia e Conservazione... IT18

Localizzazione dei guasti. IT20

Parti di ricambio .IT23

Specifiche tecniche IT23

Questo simbolo sul prodotto indica "Assicurarsi di leggere il manuale di istruzioni prima dell'uso".

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulla documentazione o manuale accompagnante i prodotti indica che i prodotti elettrici ed elettronici non devono essere gettati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio dei vecchi prodotti, vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Precauzioni di sicurezza

Attenersi alle presenti istruzioni.

Per ridurre il rischio di lesioni personali, scosse elettriche o incendi, osservare quanto segue:

I seguenti segnali indicano il grado di lesioni e danni in caso di uso non corretto dell'apparecchio.

AVVERTENZA: Indica un potenziale rischio che potrebbe causare gravi lesioni o morte. ATTENZIONE: Indica un potenziale rischio che potrebbe causare lesioni lievi o danni materiali. I simboli sono classificati e spiegati come segue.

Questo simbolo indica divieto.

Questo simbolo indica la necessità di adottare determinati accorgimenti.

AVVERTENZA

Per evitare il rischio di scosse elettriche, incendi dovuti a cortocircuito, fumo, ustioni o lesioni.

Non permettere a neonati e bambini di giocare con il materiale d'imballaggio. (Ciò può causare soffocamento.) Non smontare, riparare o modificare l'apparecchio. Rivolgersi al rivenditore o a un centro assistenza Panasonic. Non danneggiare il cavo di alimentazione o la spina di rete.

Non modificare, toccare o collocare il cavo nelle vicinanze di serpentine o superfici calde, piegarlo, attorcigliarlo, tirarlo, appenderlo o tirarlo su spigoli vivi, collocare oggetti pesanti sopra, legare il cavo di alimentazione o trasportare l'apparecchio dal cavo di alimentazione.

Non usare l'apparecchio se il cavo di alimentazione o la spina di rete sono danneggiati o se la spina di rete è mal collegata alla presa elettrica domestica.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o da un agente di assistenza autorizzato o da persona qualificata, per evitare pericoli.

Precauzioni di sicurezza

Attenersi alle presenti istruzioni

AVVERTENZA

Non connettere o sconnettere la spina di rete con le mani umide. Non immergere l'apparecchio nell'acqua e non spruzzarlo con acqua e/o altri liquidi. Non avvicinare il viso al contenitore tritatutto o al bicchiere durante l'uso.

• Questo prodotto non deve essere usato da bambini. Questo prodotto può essere usato da persone con capacità fisiche, sensoriali o mentali ridotte o da persone che non hanno idonea esperienza e conoscenza, se sono state addestrate o istruite circa l'uso in sicurezza del prodotto e ne comprendono i pericoli che possono derivarne. I bambini non devono giocare con l'apparecchio. Tenere il prodotto e il cavo di alimentazione lontano dai bambini.

Assicurarsi che il voltaggio indicato sulla targa del prodotto corrisponda a quello della rete locale. Evitare anche di collegare altri dispositivi nella stessa presa di rete, per evitare surriscaldamento della stessa. Tuttavia, se sono collegate più spine, assicurarsi che il wattaggio totale non superi il wattaggio nominale della presa di alimentazione domestica.

• Interrompere immediatamente l'uso del prodotto e staccare la spina di rete nel caso inatteso che smetta di funzionare correttamente. Esempi di eventi anomali o guasti:

La spina di rete e il cavo di alimentazione si surriscaldano troppo. Il cavo di alimentazione è danneggiato o l'alimentazione del prodotto è interrotta. Il corpo motore è deformato, presenta danni visibili o si surriscalda eccessivamente. È presente una crepa sul bicchiere, sul contenitore tritatutto o su altri componenti. Si avverte un odore sgradevole. Le lame si bloccano. Si ode un rumore anomalo durante il funzionamento. Vi è un'altra anomalia o un guasto. Rivolgersi al centro di assistenza Panasonic per l'ispezione o la riparazione.

• Inserire stabilmente la spina di rete.
• Spolverare regolarmente la spina di rete. → Staccare la spina di rete e pulirla con un panno asciutto.
• Fare attenzione se si mescola del liquido bollente nel bicchiere o contenitore tritatutto, perché potrebbe schizzare dall'apparecchio a causa di improvviso vapore.

ATTENZIONE

Per evitare il rischio di dispersione elettrica, scosse elettriche, incendi dovuti a cortocircuiti, ustioni, lesioni o danni materiali.

Non usare il prodotto nei seguenti luoghi.

Luoghi dove potrebbe essere spruzzata dell'acqua o nei pressi di una sorgente di calore. - Nei pressi di vasche da bagno, lavandini o altri recipienti che contengono acqua. - In prossimità di una parete o di un mobile. → Collocare l'apparecchio su un piano di lavoro piatto, asciutto e pulito.

Non inserire alcun oggetto nelle fessure. Non sostituire alcuna parte del prodotto con parti che non siano ricambi originali destinati al presente apparecchio. Non aprire il coperchio tritatutto durante l'uso. Non utilizzare la lama tritatutto senza posizionarla correttamente sull'apparecchio. Non mettere le dita, un cucchiaio o una forchetta accanto alla lama con l'apparecchio in funzione. Non mischiare né introdurre ingredienti a temperature superiori a 60°C nel bicchiere e nel contenitore tritatutto. Non inserire la mano nel contenitore tritatutto quando si toglie la miscela prima di rimuovere la lama tritatutto. Non utilizzare il frullatore quando il tegame si trova sulla fonte di calore. Il liquido caldo potrebbe fuoriuscire e schizzare la mano.

Precauzioni di sicurezza

Attenersi alle presenti istruzioni

ATTENZIONE

• Assicurarsi di tenere saldamente la spina di rete quando la si stacca. Non tirare mai il cavo di alimentazione.
• Attenzione a non inciampare o a rimanere impigliati nel cavo di alimentazione durante il funzionamento.
• Prestare attenzione quando si maneggiano la lama frullatore e la lama tritatutto, si svuota il bicchiere o il contenitore tritatutto e durante la pulizia. Non pulire le lame a mani nude. Utilizzare la spazzola o spatola in dotazione.
• Sconnettere sempre il prodotto dall'alimentazione quando incustodito o prima di montarlo, smontarlo, spostarlo o pulirlo.
• Spegnere l'apparecchio e scollegarlo dalla corrente prima di pulire gli accessori o di avvicinarsi alle parti che servono per l'uso.

Informazioni importanti

Non usare il prodotto all'esterno. Non utilizzare l'apparecchio per scopi commerciali. Non posizionare la brocca e il contenitore tritatutto su nessuna fonte di calore o nel microonde. Non lasciar cadere il prodotto per evitare danni allo stesso. Non avvolgere il cavo di alimentazione attorno al corpo motore. Assicurare il posizionamento e l'innesto sicuro degli accessori. Non utilizzare l'apparecchio oltre il tempo indicato. Non spostare il contenitore tritatutto tenendo il coperchio tritatutto o il corpo del motore. Non azionare mai il prodotto senza gli ingredienti.

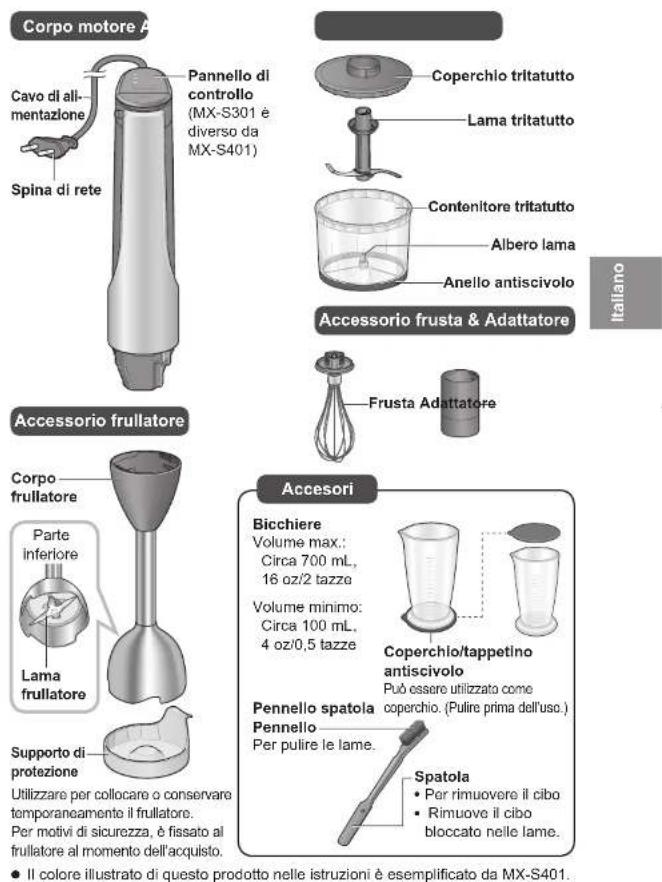

Nomi delle parti e istruzioni

Nomi delle parti e istruzioni (continua)

Pannello di controllo

(MX-S401)

Indicatore modalità

Si accende per indicare la modalità selezionata con l'apposito selettore.

Selettore modalità

Seleziona la velocità di rotazione [Alta/Impulsi/Bassa (avvio graduale) PTT 19]

• Impostazioni iniziali: modalità standby (Tutti gli indicatori di modalità lampeggiano.) La macchina torna alla modalità standby nei seguenti casi: *si inserisca la spina di rete. *non in uso per più di 30 secondi. *si attiva la protezione da sovraccarico, surriscaldamento del motore.

Tasto blocco (Sezione:):

Premere la sezione - Il blocco viene rilasciato premendo il tasto. (Quando si preme l'interruttore e inizia la rotazione, il blocco non si attiva anche se si toglie il dito.) Non è possibile premere quando il blocco bambini è attivato.

Modalità

High (Alta)

Funzionamento continuo con rotazione a velocità elevata. (Usare per la preparazione di succhi, frullati con la lama frullatore, carne macinata con la lama tritatutto, ecc.)

Pulse (Impulsi) (solo per MX-S401)

Operazione ripetuta tra velocità media e arresto. Usa la lama del tritatutto e alterna tra velocità media e arresto per una consistenza più granulosa. (Usare per tritare cipolla, calamari, gamberi, ecc.)

Low (Bassa) (avvio graduale) (solo per MX-S401)

Si avvia lentamente, quindi continua a velocità bassa. Si avvia lentamente, quando continua a velocità bassa. Usare la frusta per evitare che gli ingredienti schizzino. (Usare per montare la panna, preparare salse, ecc.)

Low (Bassa) (solo per MX-S301)

Funzionamento continuo con rotazione a velocità bassa. (Usare per tritare cipolla, pesce con la lama tritatutto, ecc.)

Velocità di rotazione (Carta geografica muta)

Tempo

(MX-S301)

Interruttore modalità

Selezionare la velocità di rotazione [Bassa/Alta].

Tasto di sblocco (Sezione F)

Premere la sezione, il blocco viene rilasciato premendo il tasto. (Quando si preme l'interruttore e inizia la rotazione, il blocco non si attiva se si taglia del cibo.) Non è possibile premere quando il blocco bambini è attivato.

Posteriore del corpo motore

Interruttore

Premere l'interruttore e, nello stesso tempo, premere il tasto di sblocco per avviare la macchina. (P. IT14) - La macchina si accende "On" solo tenendo premuto quell'interruttore.

Blocco Sblocco

IT8 IT9

Preparazione

• Prima dell'uso, lavare le parti, tranne il corpo del motore e l'adattatore. (P. IT19)
• Accertarsi di maneggiarlo in base alle seguenti istruzioni. (Pulizia & Conservazione, vedere P. IT18-20)

Montaggio e smontaggio degli accessori

Montaggio dell'accessorio frullatore

Montaggio dell'accessorio frusta

① Allineare il simbolo ∇ sul corpo del motore al simbolo sul corpo frullatore.

1. Allineare l'adattatore all'accessorio frusta (3D, come disegnato) e inserirlo finché non si avverte uno scatto.

Vista dal basso dell'adattatore

Vista dall'alto dell'accessorio frusta.

② Ruotare il corpo motore in senso orario per allineare ∇ e E per bloccarlo in modo che non possa ruotare.

Per smontare gli accessori del frullatore, procedere in ordine inverso.

Allineare il simbolo sul corpo motore al simbolo sull'adattatore.

Ruotare il corpo motore in senso orario per allineare e bloccare in modo che non possa ruotare.

Per smontare gli accessori della frusta, procedere in ordine inverso.

Montaggio dell'accessorio tritatutto

1. Inserire la lama tritatutto nell'albero lama. Chiudere il coperchio tritatutto e rivolgere il simbolo ● sul coperchio verso la parte anteriore. 2. Allineare il simbolo sull'adattatore al simbolo sul coperchio tritatutto. 3. Ruotare l'adattatore in senso orario per allineare e bloccare in modo che non possa ruotare.

La lama tritatutto è posizionata con il contenitore tritatutto al momento dell'acquisto.

Allineare il simbolo del corpo del motore al simbolo dell'adattatore.

Ruotare il corpo motore in senso orario per allineare e bloccare in modo che non possa ruotare.

Per smontare gli accessori del tritatutto, procedere in ordine inverso.

Precauzioni per l'uso

Assicurarsi di osservare il tempo indicato per gli accessori. (P. IT23) Per l'uso continuato, scollegare e lasciare riposare la macchina per almeno 10 minuti finché il corpo del motore non torna alla temperatura normale. (Causa di fumo, odore o anomalie dovute al surriscaldamento del motore.) Se il motore si surriscalda a seguito di carico elevato, uso prolungato, tempo di riposo insufficiente o altri fattori, anche se utilizzato entro il tempo indicato, la funzione di protezione da surriscaldamento del motore potrebbe attivarsi, arrestando il motore. (P. IT20-21)

Ingredienti & condizioni vietati

La miscelazione di ingredienti proibiti può causare danni a ogni accessorio, bicchiere, contenitore tritatutto e malfunzionamento del corpo motore.

Accessorio frullatore

■ Ingredienti molto densi

(Causa di malfunzionamento) Tuberi bolliti (patate, zucche, ecc.), gombi, crema di formaggio fresca, impasto (pane, pasta, ecc.)

■ Ingredienti duri

(Causa di danni alla lama) Chicchi di caffè, cubetti di ghiaccio, pane secco, semi di soia, cibi congelati essiccati

Curcuma

• Ingredienti ricchi di fibre o muscoli (Causa di malfunzionamento se si intrappolano fibre o muscoli intorno alla lama del frullatore.)

Carne (compresa carne macinata), pesce

• Ingredienti con contenuto a bassa umidità (Causa di malfunzionamento) Tuberi bolliti, fagioli bolliti (fagioli rossi, fagioli da sgranare, ecc.)

Accessorio tritatutto

■ Ingredienti molto densi

(Causa di malfunzionamento) Tuberi bolliti (patate, zucchine, ecc.), crema di formaggio fresca, impasto (pane, pasta, ecc.)

• Ingredienti ricchi di fibre o muscoli (Causa di malfunzionamento se si intrappolano fibre o muscoli intorno alla lama del tritatutto.)
• Carne fibrosa

Ingredienti duri

(Causa di danni alla lama) - Chicchi di caffè - Cubetti di ghiaccio Pane secco Semi di soia Cibi congelati essiccati ·Curcuma

Accessorio frusta

Montare uova intere o panna scremata (meno del 30% di grasso di latte) richiede almeno 2 minuti. (Le uova intere non possono essere montate)

Preparativi per qualcosa di diverso da montare la panna e albumi o preparare salse. (Non più saranno efficaci se utilizzati per mescolare burro o crema di formaggio freschi né per impastare.)

1 Può essere utilizzato aggiungendo la stessa quantità di acqua degli ingredienti. 2 Può essere utilizzato quando gli ingredienti sono a temperatura ambiente (circa 25°C)

Come usare - Accessorio frullatore

Preparazione

Tagliare ingredienti morbidi a cubetti di 2-3 cm.

Agrumi

(Pelare e) separare.

Rimuovere i semi da pesche, prugne e altri frutti simili.

Tagliare

Ingredienti duri in cubetti di 1 cm.

Se i pezzi sono troppo grandi, non possono essere mescolati bene.

Lavare bene le verdure a foglia e tagliarle in pezzi di 2-3 cm di larghezza.

Rimuovere il gambo/la radice, quindi lavare bene prima dell'uso. (Spinaci, ecc.) Rimuovere i gambi grandi dal cavolo.

Note

• Utilizzare un contenitore o un cestello che possa essere utilizzato con il frullatore. Tenere saldamente il contenitore durante l'uso.

Utilizzabile

Bicchiere

Contenitore o cestello in metallo o plastica.

Non entrare in contatto

con il bordo o il fondo del contenitore per evitare di danneggiarlo.

Non utilizzabile

• Contenitore in vetro (incluso vetro termico e temperato).
• Contenitori e pentole di ceramica e terracotta che si rompono facilmente

Non utilizzabile

• Non utilizzare continuamente per più di 1 minuto. (Causa di malfunzionamento: P. IT11)
• Osservare le quantità che possono essere preparate in 1 volta. Non aggiungere ingredienti che superano l'altezza dell'alloggiamento lama.
• Quando si aggiunge liquido, seguire lo schema a destra. A seconda del tipo e della quantità degli ingredienti, l'impasto potrebbe fuoriuscire dal bicchiere o dal contenitore. In tal caso, ridurre la quantità.
• Non inserire o rimuovere il frullatore dal bicchiere, ecc. mentre si preme l'interruttore. (Ciò può causare lesioni o ustioni.) Fissare saldamente gli accessori del frullatore. (P. IT10)

Come usare -Accessorio frullatore- (continua)

Preparazione:

① Fissare gli accessori del frullatore sul corpo del motore. (P. IT10) ② Inserire la spina di rete nella presa. ③ Scegliere la modalità "High" (Alta). (P. IT8-9) ④ Disattivare il blocco Bambini.

Disattivare il

blocco Bambini

Inserire il frullatore nel contenitore.

Premere l'interruttore tenendo premuto il tasto di sblocco per avviare.

Mescolare premendo la lama frullatore negli ingredienti. (Non premere con forza.) - Tenere saldamente il bicchiere in modo che non si sollevi. Inserire il frullatore direttamente verso il basso quando si usa il bicchiere. - Quando gli ingredienti aderiscono al contenitore ed è difficile rimuoverli, rilasciare l'interruttore e reinserire gli ingredienti. Quindi, riavviare. - Non sollevare la lama frullatore sopra la superficie degli ingredienti liquidi durante l'uso. (Rischio di schizzi.) - Quando si utilizza una pentola o un contenitore, agitare i liquidi inclinati di 5-10 mm mentre si rimuove la lama frullatore dal liquido. In tal modo si mescolano gli ingredienti più agevolmente. Se il dispositivo si arresta durante l'uso, vedere P. IT21.

Al termine, rilasciare l'interruttore e attivare il blocco Bambini.

Verificare che la rotazione sia

arrestata, quindi rimuovere il

frullatore dal contenitore.

Il contenitore può essere collocato tempora-

neamente sul supporto di protezione.

Tenendo premuto il

tasto di blocco.

Attiva blocco

Bambini

Dopo l'uso

• Staccare la spina di rete. Rimuovere gli accessori del frullatore e pulirli. (P. IT18-20)

IT14 IT15

Come usare - Accessorio tritatutto

Preparazione

Tagliare in cubetti di 2-3 cm.

• Togliere buccia, steli e semi dagli ingredienti. Tagliare gli ingredienti duri (carote, ecc.) in cubetti di circa 1 - 2cm. Tagliare formaggio duro, ad esempio parmigiano, ecc., in cubetti di 1 cm. (Rimuovere la crosta dura.) Rimuovere il gambo del prezzemolo.
• Eliminare l'acqua in eccesso.

Pelare, eliminare il budellino e rimuovere i tentacoli di calamari e le chele dei gamberi.

Rimuovere ossa, cartilagini e tendini. Sfilettare il pesce.

• Affettare in modo sottile la pancetta di maiale e tagliare ad una lunghezza di 2 - 3cm.

Rimuovere la crosta dal pane. Tagliare 6-8 fette.

Togliere le noci dal guscio.

Note

Non utilizzare continuamente per più di 1 minuto. (Causa di malfunzionamento: P. IT11) - Raschiare gli ingredienti che si attaccano al contenitore durante il funzionamento.

Giusio

• Assicurarsi che il coperchio tritatutto non sia flottante. (Causa di malfunzionamento) Ruotare il coperchio e chiuderlo di nuovo se non è chiuso correttamente. Assicurarsi di fissare un anello.

Quantità e punti di ingrediente che possono essere utilizzati per volta.

• Scegliere la modalità appropriata in base agli ingredienti e alla condizione finale.
• Assicurarsi di seguire la quantità che può essere utilizzata per volta. (Se la quantità è troppo grande, separare in parti.)

Ingredient	Min. - Max.(1 volta)	Modalis*	Tempo approssimativo perdannegliare	Punti principali diutilizzo
Cipolla 40-200 g		Impuls*	12-18 sec (MX-S401)	Tagliare alle dimensioni prefente.
		Bassa*	Portare più volte su "On" e"Off" (MX-S301)
Carota 40-200 g/ale	alta' 10-18 sec
Prezzemolo 5-30 g	alta 10-30 sec
Aglio	10-200 g/Alta 5-13 sec
Noci (noce, ecc.)	10-200 g/Alta 8-30 sec
Fettà di pane	10-80 g	Alta 15-30 sec
Parmigiano	40-200 g/Alta 15-50 sec
Came (manzo,maiè, pollo, ecc.)	80-200 g/Alta 5-20 sec			Per la condizione di finitura grezza, utilizzarela modalità "Impuls" perMX-S401, portere piùvolte su "On" e"Off" perMX-S301.
Pesce	60-200 g	Bassa	5 sec-1 min
Calamari, gambaï	80-200 g	Bassa	10 sec-1 min

• Quando si usano solo liquidi, non superare i 50 mL.
• Modalità: Mode; Alta: High; Impulsi: Pulse; Bassa: Low.

Come usare -Accessorio tritatutto- (continua)

Preparazione:

① Fissare la lama tritatutto, introdurre gli ingredienti, quindi chiudere il coperchio tritatutto. (P. IT11)

② Inserire la spina di rete nella presa. ③ Scegliere la modalità appropriata. (P. IT8-9) ④ Disattivare il blocco bambini.

Tenendo premuto il tasto di sblocco,

1

Premere l'interruttore tenendo premuto il tasto di sblocco per avviare.

• Tenere saldamente il contenitore tritatutto.
• Non aprire il coperchio tritatutto durante l'uso.

2

Al termine, rilasciare l'interruttore e attivare il blocco bambini. Verificare che la rotazione si sia arrestata, quindi rimuovere il frullatore dall'adattatore.

Staccare la spina di rete.

3

Rimuovere l'adattatore e il coperchio tritatutto. Dopo aver rimosso la lama tritatutto, utilizzando una spatola in gomma per estrarre il cibo finito.

Dopo l'uso

Rimuovere tutte le parti e pulirle. (P. IT18-20)

IT16 IT17

Come usare - Accessorio frusta

Preparazione

Conservare la panna e l'albume in frigorifero.

Note

Non utilizzare continuamente per più di 2 minuti. (Causa di malfunzionamento: P. IT11) - Utilizzare un grande contenitore profondo per ridurre al minimo gli schizzi. Non utilizzare più di 4 uova quando si montano gli albumi. Fissare saldamente gli accessori della frusta. (P. IT10) - Prima dell'uso, eliminare l'umidità dal contenitore e dalla frusta.

(I residui di acqua impediscono di montare correttamente.)

Quantità e punti di ingrediente che possono essere utilizzati per volta.

• Scegliere la modalità appropriata in baseagli ingredienti e alla condizione finala.
Ingrediente	Max. (1 volta) Modalitya	Modalitya	Tempo approximativo per danneggiare	Punti principali di utilizzo
Panna	Fino a 200 mL (30% o altre di grasso di latte)	Bassaa→ Altaa	Entro 2 minuti	Freddo fondo del recipiente nell'acqueghiacola.Avviare in modalità“Low” (Bassa) e con Inter魔术ire in modalità“High” (Altai) quando inizi ad addensarsi.
Albumi Fino a4 uova Alta Entro 2 minuti

• Non più utilizzato per mescolare burro o crema di formaggio freschi né per impastare. Modalità: Mode; Alta: High; Bassa: Low.

Preparazione:

① Fissare l'accessorio frusta sul corpo del motore. (P. IT10) ② Inserire la spina di rete nella presa. ③ Scegliere la modalità appropriata. (P. IT8-9) ④ Disattivare il blocco Bambini

1

Collocare la frusta in un recipiente grande e profondo. Premere l'interruttore tenendo premuto il tasto di sblocco per avviare.

• Quando si montano, tenere il corpo del motore perpendicolare rispetto alla superficie

Tenendo premuto il tasto di sblocco,

del liquido e mescolare attorno alla periferia del recipiente. - Inclinare leggermente il recipiente quando si utilizzano pochi ingredienti.

Come usare - Accessorio frusta - (continua)

Al termine, rilasciare l'interruttore e attivare il blocco bambini. Verificare che la rotazione si sia arrestata, quindi rimuovere la frusta dal recipiente.

Dopo l'uso

• Staccare la spina di rete. Rimuovere l'accessorio frusta e pulirlo. (P. IT18-20)

Pulizia e conservazione

Staccare la spina di rete prima della pulizia. Assicurare la corretta pulizia del prodotto prima dell'uso.

Note per la pulizia

• Fare attenzione a non toccare le lame direttamente con le mani.
• Non usare benzina, diluenti, candeggina, spugne in nylon, spazzole di metallo, polvere di lucidatura, ecc. (In caso contrario, si danneggia la superficie delle parti.) Non utilizzare detergenti al cloro. (Causa di ruggine e rottura.)
• Assicurarsi di asciugare bene dopo il lavaggio. (Rischio di ruggine) Lame frullate con lame rivolte verso il basso.
• Non pulire la macchina e gli accessori con un oggetto metallico appuntito.

Nota per la conservazione

A proposito di scolorimento di parti in resina

• Tenere la macchina lontano dalla portata dei bambini. (Evitare lesioni personali.)
• Fissare il supporto di protezione al frullatore.

Le parti in resina possono scolorirsi a seguito del contatto con i composti coloranti in carote e altre verdure. Le macchie non possono essere completamente rimosse con una spugna, ma non implicano alcun problema per l'uso. La pulizia subito dopo l'uso può ridurre lo scolorimento. Corpo frullatore, bicchiere, contenitore tritatutto, lama tritatutto, supporto di protezione.

Accessorio frullatore

1. Versare circa 200-300 mL di acqua nel bicchiere. 2. Scegliere la modalità "High" (Alta). 3. Azionare il frullatore per circa 15 secondi. (P. IT14)

• Non spostare l'alto e il basso, in caso contrario.

potrebbe fuoriuscire acqua. Sostituire l'acqua e ripetere. Dopo aver risciacquato, lavare la spazzola.

Corpo motore & Adattatore

Asciugare con un panno ben strizzato. La penetrazione di acqua all'interno della macchina potrebbe causare anomalie.

Corpo frullatore

Rimuovere gli ingredienti dalla parte inferiore metallica con il pennello spatola. Se non è possibile eliminarli, provare ad utilizzare un oggetto appuntito non metallico (si consiglia l'uso di un oggetto in legno). (Non esprimere in parte lo stesso.)

Corpo motore

Altre parti

Lavare con detersivo per i piatti (neutro) diluito. Utilizzare una spazzola per pulire la lama tritatutto e l'albero lama.

Rimuovere gli ingredienti intrappolati con le penne alle spazzole. Se non è più possibile rimuoverli, provare ad utilizzare un oggetto appuntito non metallico (si consiglia l'uso di un oggetto in legno). Non immergere la lama tritatutto nell'acqua o nell'acqua calda. (La penetrazione di acqua all'interno della macchina può causare anomalie.)

Albero lama

Utilizzare una spugna morbida per pulire il coperchio/tappetino antiscivolo e l'anello antiscivolo.

Coperchio/tappetino

antiscivolo

Pulirlo dopo aver rimosso il bicchiere.

Anello antiscivolo

Pulirlo dopo aver rimosso il contenitore tritatutto.

Pulizia & Conservazione (continua)

Uso della lavastoviglie e degli essiccatori

Corpo motore	Accessorio frullatore				Adattatore	Siachessario tritutto		Accessorio frusta
X	✓	✓	✓	X	X	✓	X	✓

Utilizzare un detergente apposito per lavastoviglie. (Utilizzare detersivo dopo aver letto il manuale dell'ente in dotazione con la lavastoviglie.) - Il bicchiere e il contenitore tritatutto potrebbero diventare fragili. Tenere lontani questi elementi dall'elemento riscaldante e impostare la temperatura su Bassa se si utilizza un modello con controllo termico.

Localizzazione dei guasti

Verificare i seguenti punti prima di chiamare o richiedere la riparazione

Problema C

Non è possibile premendo il tasto.

Non funziona anche quando si preme il tasto.

Grandi variazioni

Se la lama si blocca.

e azione

• Il blocco Bambini non si disattiva. (P. IT9)
• Non si è premuto preventivamente il tasto di sblocco. (P. IT8)
• La modalità non viene scelta. (Si applica solo per MX-S401)
• Scegliere un tipo di modalità di velocità. ⇔ La spina di rete è scollegata dalla presa. ⇔ Inserirla saldamente. Il motore si surriscalda, attivando la funzione di protezione da surriscaldamento del motore. (Tutti gli indicatori di modalità di MX-S401 lampeggiano.) ⇔ Scollegare e lasciare riposare la macchina per circa 30 minuti o più (finché la temperatura del motore non torna a un livello normale) per riattivare la protezione contro il surriscaldamento prima di utilizzarla nuovamente. Se la macchina non funziona ancora, consultare il negozio presso il quale è stato effettuato l'acquisto o il centro di assistenza Panasonic. ♣ Non si sono seguite le porzioni di ingredienti indicate per 1 parte (P. IT13, P. IT15, P. IT17). Non si sono preparati gli ingredienti alle dimensioni indicate (P. IT13, P. IT15). Gli ingredienti sono duri. Rimuovere gli ingredienti. Scollegare e rimuovere gli ingredienti intrappolati tra le parti metalliche con il pennello spatola. Se non è più possibile eliminarli, provare a utilizzare un oggetto appuntito non metallico (si consiglia l'uso di un oggetto in legno). (Non toccare la parte in gomma.)

Problema C

Il corpo del motore diventa caldo.

Prenotazione anormale.

Il dispositivo si ferma provvisoriamente

Avvio e arresto alternato.

e azione

Utilizzare entro il tempo indicato.

Utilizzare entro il tempo indicato (P. IT23). Per un uso continuato, scollegare e lasciare riposare la macchina per almeno 10 minuti finché il motore non torna alla temperatura normale. (Il surriscaldamento del motore causa anomalie.)

Gli ingredienti sono duri

Rimuovere gli ingredienti duri. Il coperchio tritatutto non è posizionato correttamente. Ripristinare correttamente il coperchio tritatutto. (P. IT15)

La protezione di sovraccarico del motore si attiva a seguito di sovraccarico. (L'indicatore di modalità di MX-S401 si spegne).

→ Se il frullatore viene premuto con forza contro gli ingredienti, rilasciare l'interruttore e il tasto di sblocco, scollegare la macchina, quindi reinserire per funzionare di nuovo. (P. IT14) Non premere il frullatore con forza contro gli ingredienti. Per circostanze diverse dalle precedenti, eseguire le seguenti procedure durante l'arresto del frullatore. Rilasciare

①: Rilasciare l'interruttore e il tasto di sblocco, quindi rimuovere il corpo del motore dal contenitore.

(2) Scollegare la spina di rete. ③ Rimuovere metà degli ingredienti o aggiungere acqua. -Rimuovere i prodotti proibiti, se sono stati aggiunti.

Ripetere preparativamente il funzionamento. (P.IT14, P.IT16, P.IT17-18) Non premere il frullatore con forza

Se la macchina continua a non funzionare dopo le operazioni precedenti, è stata attivata la protezione contro il surriscaldamento del motore. Vedere di seguito. - Funzione di protezione da surriscaldamento del motore attivata dal surriscaldamento del motore durante o dopo l'uso. (Tutti gli indicatori di modalità di MX-S401 lampeggiano.) → Scollegare e lasciare riposare la macchina per circa 30 minuti o più (finché il motore non torna ad una temperatura normale) per rilasciare la protezione contro il surriscaldamento prima di utilizzarla nuovamente. (Se la macchina non funziona ancora, consultare il negozio presso il quale si è effettuato l'acquisto o il centro di assistenza Panasonic.)

• Scegliere la modalità "Pulse" (Impulsi). (Si applica solo per MX-S401) La modalità "Pulse" (Impulsi) si alterna tra velocità media e arresto. (P. IT9)

Localizzazione dei guasti (continua)

Verificare i seguenti punti prima di chiamare o richiedere la riparazione.

Problema C

Gli ingredienti non si mescolano bene

Produzione finito scadente.

e azione

Non si sono seguite le porzioni di ingrediente indicate per 1 parte. (P.IT13, P.IT15, P.IT17) Non si sono preparati gli ingredienti alle dimensioni indicate. (P.IT13, P.IT15) Gli ingredienti sono duri. Rimuovere gli ingredienti duri. Tempo di funzionamento breve. - Allungare il tempo di funzionamento, ma non superare il tempo nominale di funzionamento continuo. - La modalità di velocità scelta non è corretta. → Scegliere la modalità di velocità adeguata.

La lama è danneggiata.

Cessare di utilizzare la macchina e consultare il negozio presso il quale si è effettuato l'acquisto o il centro di assistenza Panasonic.

Parti di ricambio

Le parti di ricambio sono disponibili presso il Panasonic Centro Assistenza.

Nome elemento	Parte numero
Bicchiere (escluso coperchio/tappetino antiscivolo)	AMD02E142
Contenitore tritatutto (escluso anello antiscivolo)	AMD00-142

Specifiche tecniche

Utilizzare accessorio frullatore

Utilizzare accessorio tritututto

Utilizzare accessorio frusta

Alimentazione elettrica 230 - 240 V ~ 50 Hz
Consumo elettrico 120 - 125 W 40 - 45 W
Durata nominale(Funzionamento continuo)	1 minuto 2 minuti
Controllo velocità Tipo sottileabile
Dispositivo di sicurezza	Protezione da sovraccarico del motore
	Protezione da sumiscaldamento del motore
Lunghezza del cavod'alimentazione (circa)	1,3 m
Dimensioni (circa)Corpo motore + Accessori(W × D × H)	6,5 × 7,4 × 42,3 cm		13,9 × 13,9 × 41,9 cm	6,4 × 7,3 × 46,7 cm
Peso (circa)Corpo motore + Accessori	0,84 kg	80 kg	1,04 kg(Fissare con la lama tritutto)	0,77 kg	76 kg
Emissioni di rumore aeroeb(dB(A) ref 1 pW)	58,8 dB(A)	58,3 dB(A)	56,5 dB(A)	55,9 dB(A)	54,2 dB(A)

Se la coppa si attacca.
