MXS401 - Batidora PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Batidora multifunción (varilla mezcladora, picadora, batidor)
Marca	Panasonic
Modelo	MXS401
Alimentación	230-240 V ~ 50 Hz
Consumo eléctrico (varilla mezcladora/picadora)	120-125 W
Consumo eléctrico (batidor)	40-45 W
Dimensiones (bloque motor + varilla mezcladora)	6,5 × 7,4 × 42,3 cm
Dimensiones (bloque motor + picadora)	13,9 × 13,9 × 41,9 cm
Dimensiones (bloque motor + batidor)	6,4 × 7,3 × 46,7 cm
Peso (bloque motor + varilla mezcladora)	0,84 kg
Peso (bloque motor + picadora)	0,80 kg
Peso (bloque motor + batidor)	0,77 kg
Capacidad del vaso	700 mL (máx), 100 mL (mín)
Cantidad máxima de cebollas (picadora)	200 g
Número de velocidades	3 (Alta, Baja, Pulso)
Funciones principales	Mezclar, picar, batir
Duración nominal (varilla mezcladora/picadora)	1 minuto
Duración nominal (batidor)	2 minutos
Longitud del cable	1,3 m
Seguridad	Protección contra sobrecarga y sobrecalentamiento del motor, bloqueo infantil
Mantenimiento y limpieza	Cuchillas no aptas para lavavajillas; vaso y pieza de picadora aptos para lavavajillas; bloque motor y adaptador limpiar con paño
Piezas de repuesto	Vaso (AMD02E142), picadora (AMD00-142) disponibles
Información general	Uso doméstico únicamente; no sumergir; no mezclar ingredientes calientes (>60°C)

Preguntas frecuentes - MXS401 PANASONIC

¿Cómo usar la varilla mezcladora?

Fije la varilla mezcladora al bloque motor (alinee los símbolos, gire para bloquear). Llene el vaso con ingredientes cortados, seleccione el modo High, desbloquee el bloqueo infantil, luego presione el interruptor de encendido/apagado mientras mantiene presionado el botón de desbloqueo. Sumerja la batidora en los ingredientes y mezcle.

¿Cómo usar la picadora?

Inserte la cuchilla de la picadora en el eje de fijación, coloque los ingredientes (cortados en cubos de 2-3 cm), cierre la tapa, fije el adaptador, luego el bloque motor. Seleccione el modo High o Pulse según la textura deseada. No lo use durante más de un minuto continuo.

¿Cómo usar el batidor?

Fije el batidor al bloque motor mediante el adaptador (alinee los símbolos, gire). Para la crema, use crema con al menos 30% de materia grasa. Seleccione el modo Low al principio, luego cambie a High cuando la crema espese. No bata más de 4 huevos a la vez.

¿Puedo mezclar ingredientes calientes?

No, los ingredientes no deben superar 60°C. Verter un líquido caliente puede provocar eyección repentina de vapor. Espere a que los alimentos se enfríen antes de mezclarlos.

¿Qué hacer si el aparato se detiene durante el uso?

Esto puede deberse a una sobrecarga o sobrecalentamiento. Suelte el interruptor, desconecte, retire parte de los ingredientes o agregue agua, luego deje reposar 30 minutos. Si los indicadores de modo parpadean, la protección contra sobrecalentamiento está activada.

¿Cómo limpiar las cuchillas?

Limpie las cuchillas con el pincel espátula incluido, sin tocarlas con las manos desnudas. Para la varilla mezcladora, vierta agua en el vaso y haga funcionar durante 15 segundos. Las cuchillas de la picadora se pueden limpiar con una esponja suave, pero no las sumerja.

¿Puedo poner las piezas en el lavavajillas?

El vaso y la pieza de la picadora (sin el anillo antideslizante) se pueden poner en el lavavajillas. El bloque motor, el adaptador y las cuchillas no deben lavarse en el lavavajillas. Limpie el bloque motor con un paño húmedo.

¿Qué ingredientes están prohibidos en la picadora?

No use ingredientes muy duros (granos de café, cubitos de hielo, pan seco), pegajosos (puré de papas, requesón) o fibrosos (carne fibrosa). Los alimentos congelados también están prohibidos.

¿Cómo activar el bloqueo infantil?

El bloqueo infantil se bloquea cuando no se acciona el botón de desbloqueo. Para desbloquear, presione el botón de desbloqueo (el botón 12). El bloqueo impide accionar el interruptor de encendido/apagado.

¿Cuál es la garantía del aparato?

El manual no menciona explícitamente la duración de la garantía. Contacte a su distribuidor Panasonic o al servicio postventa para obtener más información. Conserve el comprobante de compra.

MANUAL DE USUARIO MXS401 PANASONIC

Instrucciones de funcionamiento

Instrucciones de uso

Instrucciones de uso

Instrucciones de uso

Instrucciones de uso

Instrucciones de uso

Instrucciones de uso

Batidora de mano

Batidora de mano

Batidora de mano

Batidora de mano

Gracias por comprar este producto Panasonic.

• Por favor, lea atentamente estas instrucciones para usar el producto de forma correcta y segura.
• Antes de utilizar este producto preste especial atención a las secciones "Precauciones de seguridad" e "Información importante". (Página SP3-SP6).
• Este producto está diseñado únicamente para uso doméstico.
• Por favor, conserve estas instrucciones de funcionamiento para su uso en el futuro.
• Panasonic no acepta responsabilidad alguna si el aparato está bajo un uso indebido, o al incumplimiento de estas instrucciones.

Índice de contenidos Página

Precauciones de seguridad... SP3

Información importante... SP6

Nombre de las piezas... SP7

Preparación... SP10

Precauciones de manipulación... SP11

Ingredientes prohibidos y acabado prohibido... SP12

Cómo utilizarla

Brazo de la batidora... SP13 Vaso picador... SP15 Varilla... SP17

Limpieza y cuidado... SP18

Solución de problemas... SP20

Repuestos... SP23

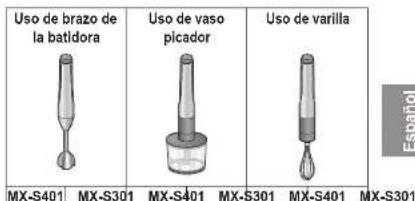

Especificaciones... SP23

El símbolo del producto indica "Asegúrese de leer el manual de instrucciones antes de uso".

Eliminación de Aparatos Viejos

Solamente para la Unión Europea y países con sistemas de reciclado.

Este símbolo en los productos, su embalaje o en los documentos que los acompañan significa que los productos eléctricos y electrónicos usados no deben mezclarse con los residuos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos, llévelos a los puntos de recogida de acuerdo con su legislación nacional.

Si los elimina correctamente, ayudará a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente. Para más información sobre la recogida o reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Precauciones de seguridad

Por favor, asegúrese de seguir estas instrucciones

Para reducir el riesgo de lesiones personales, descargas eléctricas o incendio, tenga en cuenta lo siguiente:

■ Los siguientes signos indican el grado de daño cuando el aparato se utiliza de forma incorrecta.

ADVERTENCIA: Indica un peligro potencial que podría causar lesiones o la muerte. PRECAUCIÓN: Indica un peligro potencial que podría causar lesiones leves o daños materiales.

■ Los símbolos se clasifican y explican a continuación.

Este símbolo indica prohibición.

Este símbolo indica un requisito que debe cumplirse.

ADVERTENCIA

Para evitar el riesgo de descargas eléctricas, incendio debido a cortocircuito, humo, quemadura o lesión.

No permita que los bebés y los niños jueguen con el material de embalaje. (Puede causar asfixia.) - No desmonte, repare ni modifique este aparato. → Póngase en contacto con el vendedor o con un servicio técnico de Panasonic. No dañe el cable de alimentación ni el enchufe de corriente.

Las siguientes acciones están terminantemente prohibidas: Modificar, tocar o colocar cerca del enchufe de corriente, del elemento de calentamiento o de superficies calientes, doblar, retorcer, tirar, colgar, tirar de cordones afilados, colocar objetos pesados sobre la parte superior, atar el cable de alimentación o transportar el aparato por el cable de alimentación.

• No utilice el aparato si el cable de alimentación o el enchufe de corriente está dañado o el enchufe de corriente está mal conectado a la toma de la red eléctrica. → Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o persona similarmente calificada con el fin de evitar situaciones de peligro.

Precauciones de seguridad

Por favor, asegúrese de seguir.

ADVERTENCIA ADVERTENCIA

No conecte o desconecte el enchufe de corriente con las manos húmedas. No sumerja la carcasa del motor en agua ni la salpique con agua y/o ningún otro líquido. No coloque su cara cerca del recipiente de la picadora o del vaso medidor durante el uso.

• Este aparato no debe ser utilizado por los niños. Los aparatos pueden ser utilizados por las personas con capacidad física, psíquica o sensorial reducida o falta de experiencia o conocimientos cuando sean supervisadas o instruidas acerca del uso del aparato de forma segura y si entienden los riesgos involucrados. Los niños no deben jugar con el dispositivo. Mantenga el aparato y el cable de alimentación fuera del alcance de los niños.
• Asegúrese de que el voltaje que se indica en la etiqueta del aparato sea el mismo que el de su suministro local. También evite conectar otros dispositivos en las mismas tomas de corriente eléctrica para evitar un sobrecalentamiento. Sin embargo, si conecta varios enchufes de corriente, asegúrese de que la potencia total no exceda la potencia nominal de la toma de la red eléctrica.
• Deje de usar el aparato inmediatamente y desconéctelo en el improbable caso de que este aparato deje de funcionar correctamente.

Ej. Una situación anómala o rotura - El enchufe de corriente y el cable de alimentación se ponen anormalmente calientes - El cable de alimentación está dañado o la energía falla. - La carcasa del motor está deformada, presenta daños visibles o está anormalmente caliente. Hay grietas en el vaso medidor, en el recipiente de la picadora o en otras piezas. Hay un olor desagradable. Las unidades de las cuchillas se atascan. - Hay un sonido anómalo al girar mientras está en uso. Hay otra anomalía o error. → Consulte un centro de servicios Panasonic para su inspección o reparación.

PRECAUCIÓN

Para evitar el riesgo de fugas eléctricas, descargas eléctricas, incendios debidos a cortocircuito, quemaduras, lesiones u otros daños materiales.

No utilice el aparato en las siguientes ubicaciones.

• En superficies irregulares, sobre alfombras o manteles, etc. Lugares donde se pueda salpicar con agua o cerca de una fuente de calor.
• Cerca de cualquier fuente de agua abierta como bañeras, lavabos u otros recipientes.
• Cerca de una pared o mueble. → Coloque el aparato en una encimera firme, seca, limpia y plana.
• No inserte nunca objetos en las aberturas.
• No sustituya ninguna de las piezas del aparato por piezas de repuesto que no sean las originales de este aparato. No abra la tapa de la picadora durante el uso.
• Nunca utilice la cuchilla de la picadora sin colocarla correctamente en el aparato. No coloque los dedos, una cuchara o un tenedor cerca de la cuchilla cuando el aparato está funcionando. No mezcle ni coloque ingredientes a más de 60 °C en el vaso medidor ni en el recipiente de la picadora. No coloque la mano en el recipiente de la picadora cuando extraiga la mezcla antes de quitar la cuchilla de la picadora.
• No utilice la batidora cuando la cacerola se encuentre en la fuente de calor. El líquido caliente podría saltar y alcanzar sus manos.

Precauciones de seguridad

Por favor, asegúrese de

seguir estas instrucciones.

PRECAUCIÓN

• Asegúrese de sostener el enchufe de corriente al desconectarlo. Nunca tire del cable de alimentación.
• Tenga cuidado de no tropezar o enredarse con el cable de alimentación cuando está en uso.
• Debe extremar las precauciones cuando manipule la cuchilla de la batidora, la cuchilla de la picadora, el vaso medidor, el recipiente de la picadora y durante la limpieza. No limpie las cuchillas con las manos desprotegidas. Utilice la espátula y el cepillo proporcionados.
• Siempre desconecte el aparato de la alimentación si se deja desatendido y antes de montar, desmontar, mover o limpiar.
• Apague el dispositivo y desconéctelo del suministro eléctrico antes de cambiar accesorios o acercarse a las partes que se mueven al estar en uso.

Información importante

No utilice el aparato en exteriores. - No utilice el aparato para fines comerciales. - No coloque el vaso medidor y el recipiente de la picadora en fuentes de calor o en un microondas. - No deje caer el aparato para evitar dañarlo. - No enrolle el cable de alimentación en la carcasa del motor. - Asegúrese de que los accesorios están ajustados firmemente. - No utilice el aparato durante más tiempo del indicado. - No levante el recipiente de la picadora sujetando la tapa de la picadora o la carcasa del motor. - No haga funcionar el aparato sin ingredientes.

Nombre de las piezas e instrucciones

Español

• El color de la ilustración del producto en estas instrucciones se ejemplifica por MX-5401.

Nombre de las piezas e instrucciones (continuación)

Panel de control

(MX-S401)

Indicador de modo

Se ilumina para indicar el modo elegido con el selector de modo.

Selector de modo

Elija la velocidad de rotación [Alto/Intermedio/Bajo (arranque suave)], (P, SP).

• Configuración inicial: Modo de espera (Todos los indicadores de modo parpadean).

La máquina volverá al modo de espera en los siguientes casos: * inserte el enchufe de corriente no en uso durante más de 30 segundos.

• Está activada la protección contra sobrecarga o sobrecalentamiento del motor.

(sección)

Presione la sección - El cierre se libera cuando se presiona el botón (cuando el interruptor de activación se presiona y se inicia la rotación, el cierre no se actúa; retire el edó). - No se puede presionar cuando el bloqueo infantil está activado.

(MX-S301)

Interruptor de modo

Elija la velocidad de rotación [Bajo/Alto].

Botón desbloquear

(sección) Presione la sección - El cierre se libera, mientras presiona el botón (cuando el interruptor de activación se presiona y se inicia la rotación, el cierre no se activa aunque retire el dedo). - No se puede seleccionar en caso de que el bloqueo infantil esté activado.

Modo

Alto

Funcionamiento continuo con rotación a alta velocidad. (Se utiliza para hacer zumo, batidos con la cuchilla de la batidora, carne picada con la cuchilla de la picadora, etc.)

Pulso (Intermitente) (solo para el modelo MX-S401) Operación repetida entre velocidad media y parada. Utilice la cuchilla de la picadora y alterne entre una velocidad media y parada para una textura más áspera. (Se utiliza para picar cebolla, calamares, langostinos, etc.)

Utilice la cuchilla de la picadora y alterne entre una velocidad media y parada para una textura más áspera. (Se utiliza para picar cebolla, calamares, langostinos, etc.)

Bajo (arranque suave) (solo para el modelo MX-S401)

Empieza lentamente y continúa a baja velocidad. Comienza lentamente y continúa a baja velocidad cuando bate con el accesorio para batir para evitar que los ingredientes salgan volando. (Se usa para batir crema, hacer salsas, etc.)

Bajo (solo para el modelo MX-S301) Funcionamiento continuo con rotación a baja velocidad. (Se utiliza para picar cebolla, calamares realizando la acción de la picadora, etc.)

Velocidad de rotación (Diagrama esquemático)

Parte trasera de la carcasa del motor

Interruptor de activación

• Presione el interruptor de activación mientras mantiene presionado el botón de desbloqueo para arrancar la máquina. (P SP14)
• La alimentación se "Encenderá" solo si mantiene presionado este interruptor.

Bloqueo infantil

Asegúrese de desbloquear la máquina en los casos siguientes:

si toma un descanso, mientras cocina, transporta la máquina, no utilice la máquina, acople o quite accesorios. - El botón de desbloqueo no se puede presionar si el bloqueo para niños está activado.

Bloquear Desbloquear

Preparación

• Antes de usar el producto, lave las piezas, excepto la carcasa del motor y el adaptador. (P:SP19)
• Asegúrese de manipular el producto conforme a las siguientes instrucciones. (Consulte la sección Limpieza y Cuidado en las P. SP18-20)

Montaje y desmontaje de accesorios

Montaje de brazo de la batidora

Montaje de varilla

1) Alinee la marca situada en la carcasa del motor con la marca situada en la carcasa de la batidora.

1) Alinee el adaptador y el accesorio para batir (debajo de 3) e inserte hasta que se escuche un clic.

(2) Gire la carcasa del motor en el sentido de las agujas del reloj para alinear las marcas y para bloquearlo hasta que no pueda girar.

Invierta los pasos para desmontar el brazo de la batidora.

Vista superior del vanilla.

③ Gire la carcasa del motor en el sentido de las agujas del reloj para alinear las marcas y para bloquearlo hasta que no pueda girar.

Invierta los pasos para desmontar las varillas.

Montaje del vaso picador

① Inserte la cuchilla de la picadora en el eje de la cuchilla. Cierre la tapa de la picadora y oriente la marca ● situada en dicha tapa hacia delante. ② Alinee la marca del adaptador ● con la marca ● de la tapa de la picadora. Gire el adaptador en el sentido de las agujas del reloj para alinear las marcas y para bloquearlo hasta que no pueda girar.

Colocar ingredientes

La cuchilla de la picadora se incluye con el recipiente de la picadora en el momento de la compra.

⑤ Alinee la marca situada en la carcasa del motor con la marca situada en el adaptador.

Gire la carcasa del motor en el sentido de las agujas del reloj para alinear las marcas y para bloquearlo hasta que no pueda girar.

Invierta los pasos para desmontar el vaso picador.

Precauciones de manipulación

• Asegúrese de seguir el tiempo especificado de cada accesorio. (P. SP23)
• Para un uso continuado, apague la máquina y déjela que descanse durante al menos 10 horas hasta que la carcasa del motor recupere una temperatura normal. (Puede haber olor o un mal funcionamiento debido al calentamiento excesivo del motor.) Si el motor se calienta debido a una carga alta, un uso prolongado repetitivo, un tiempo de descanso insuficiente u otros factores, incluso si se utiliza bajo el tiempo especificado, se puede activar la función de protección contra sobrecalentamiento del motor y este se detendrá. (P. SP20-21)

Ingredientes prohibidos y acabado prohibido

Mezclar ingredientes prohibidos puede causar daños en los accesorios, el vaso medidor, el recipiente de la picadora y un mal funcionamiento como la carcasa del motor.

Brazo de la batidora

Ingredientes pegajosos fuertes (causa de mal funcionamiento)

Tubérculos hervidos (patatas, calabazas, etc.) - Quingombó - Queso cremoso frío - Masa (pan, pasta, etc.)

Ingredientes duros

(Causa de daños en las cuchillas)

Granos de café, cubitos de hielo, pan seco, comida

con

Vaso picador

Ingredientes pegajosos fuertes (causa de mal funcionamiento)

Tubérculos hervidos (patatas, calabazas, etc.) - Queso cremoso frío* - Masa (pan, pasta, etc.)

• Ingredientes con mucha fibra o músculos (causa de mal funcionamiento, pueden quedar atrapadas las fibras o los músculos alrededor de la cuchilla de la batidora). Carnes (incluida la carne picada), pescados
• Ingredientes con bajo contenido de humedad (causa de mal funcionamiento) Tubérculos hervidos*1
• Judías hervidas* (alubias, judías blancas, etc.)
• Ingredientes con mucha fibra o músculos (causa de mal funcionamiento al quedar atrapadas las fibras o los músculos alrededor de la cuchilla de la picadora).

Carne fibrosa

■ Ingredientes duros

(Causa de daños en las cuchillas) - Granos de café - Cubitos de hielo - Pan seco - Soja seca - Comida congelada

congelada

Varilla

El batido de huevo entero con crema baja en grasa (menos del 30% de grasa de leche) tarda 2 minutos o más. Los huevos enteros no se pueden batir.

Preparativos para cosas diferentes a batir crema, claras de huevo o elaborar salsas. (No se puede usar para mezclar mantequilla fría o queso cremoso, o amasar la masa).

1. Se puede usar añadiendo la misma cantidad de agua que de ingredientes. 2. Se puede usar cuando los ingredientes se encuentran a temperatura ambiente (aproximadamente 25°C).

SP12 SP13

Cómo utilizar -Brazo de la batidora-

Preparación

Corte los ingredientes blandos en cubos de 2-3 cm.

Cítricos

(Pelar y

separar)

Manzana

Quitar el corazón y pelar

la piel si así se desea.

Corte los ingredientes duros en cubos de 1 cm. Zanahorias, etc. (Pelar)

[Si los trozos son demasiado grandes, no se puede mezclar bien.]

Lave bien las verduras de hoja y córtelas en trozos de 2-3 cm de ancho.

Retire el extremo del tallo y la raíz y lávelos bien antes de su uso. (Espinacas, etc.)

Retire los tallos grandes de la col rizada.

Notas

• Utilice un recipiente o una cacerola que se pueda emplear con la batidora. Sostenga el contenedor firmemente durante su uso.

Se puede usar

Vaso medidor - Recipientes o cacerolas de metal o plástico.

No debe entrar en contacto con el borde o la parte inferior del recipiente para que no se dañe.

No se puede usar

Recipientes de cristal (incluye cristal reforzado y resistente al calor) - Recipientes de cerámica y barro que son fáciles de romper - Recipiente de la picadora

e más de 1 minuto. (Causa de mal

er de 1 vez.

la altura

o de la batidora: No agregue ingredientes que superen la altura del eje de la batidora. - Cuando agregue líquido, siga el gráfico de la derecha. Dependiendo del tipo y de la cantidad de ingredientes, la mezcla puede salirse del vaso medidor o del recipiente. En tales casos, reduzca la cantidad. - No inserte la batidora en el vaso medidor ni quite aquella de este, etc. mientras presiona el interruptor de activación. (Puede causar lesión y/o quemadura) - Acople los brazos de la batidora firmemente. (P. SP10)

cómo utilizarla - Brazo de la batidora - (continuación)

Preparación:

① Acople los brazos de la batidora a la carcasa del motor. (P. SP10) ② Inserte el enchufe de corriente a la toma de corriente eléctrica. ③ Elija el modo "High" (Alto). (P. SP8-9) ④ Desbloquee el bloqueo para niños.

Desbloquee el

bloqueo para niños

Inserte la batidora en el recipiente.

Presione el interruptor de activación mientras mantiene presionado el botón de desbloqueo para comenzar.

Mezcle, mientras empuja la cuchilla de la batidora contra los ingredientes. (No empuje muy fuerte). Sostenga firmemente el vaso medidor para que no se levante. - Inserte la batidora directamente hacia abajo cuando utilice el vaso medidor. - Cuando los ingredientes se adhieran al recipiente y sean difíciles de mover.

Suelte el interruptor de activación y vuelva a aplicar a los ingredientes. A continuación, vuelva a empezar. No levante la cuchilla de la batidora por encima de la superficie de los ingredientes líquidos durante el uso. (Riesgo de salpicaduras.) - Cuando lo vuelque en una olla o recipiente, haga girar el líquido inclinado de 5 a 10 mm sin sacar la cuchilla de la batidora del líquido. Esto mezclará los ingredientes más suavemente. Si el dispositivo se detiene durante el uso, consulte la P. SP21.

Cuando finalice, suelte el interruptor de activación y active el bloqueo para niños.

Asegúrese de que la rotación se ha detenido y, a continuación, retire la batidora del recipiente.

• La batidora se puede colocar en la funda de protección temporalmente.

Activar el bloqueo

para niños

Después del uso

• Desconecte el enchufe de corriente.
• Retire los brazos de la batidora y límpielos. (P. SP18-20) SP14 SP15

Cómo utilizar - Vaso picador

Preparación

Corte en cubos de 2-3 cm aproximadamente

Retire las cáscaras, los tallos, las semillas y los corazones de los ingredientes. Corte los ingredientes duros (zanahorias, etc.) en cubos de 1-2 cm aproximadamente. Corte el queso duro, como puede ser queso parmesano, en cubos de 1 cm. Retire la corteza externa dura.

Quite el tallo del perejil.

Limpie el exceso de agua.

Peley quite las venas y patas de los calamares y langostinos. Quite los huesos, los cartílagos y los tendones de la carne. Quite las espinas del pescado.

Corte la panceta de cerdo en rebanadas finas y con una longitud de 2-3 cm.

Quite la corteza del pan. Corte 6-8 rebanadas.

Quite la cáscara de los

frutos secos.

Notas

• No lo utilice de forma continua durante más de 1 minuto. (Causa de mal funcionamiento: P. SP11)
• Raspe los ingredientes que se adhieren al recipiente durante la operación.

incorrecto

T

Correcto

• Asegúrese de que la tapa de la picadora no está flotando. (Causa de mal funcionamiento) Gire la tapa y ciérrela de nuevo si no está bien cerrada. Asegúrese de colocar el anillo anti

deslizante durante el uso.

La cantidad y los tipos de ingredientes que se pueden utilizar a la vez.

• Elija el modo apropiado conforme a los ingredientes y al estado de acabado.
• Asegúrese de seguir la cantidad que se pueda usar a la vez. (Si la cantidad es demasiado grande, sepárela en lotes.)

Ingredientes	Min. - Max.(1 vez)	Modo*	Tempioapproximadode manipulación	Puntos principalesde uso
Cebolla 40-200 g		Intermite*	12-18 sec (MX-S401)	Cortar con un Lamarfosegún sus preferencias.
		Bajo*	‘Enciendá y “Aqueguepuridadmalesa(MX-S301)
Zanahorías 40-200 gAlto* 10-18 s
Perejil 5-30 gAlto 10-30 s
Ajó	10-200 gAlto 5-13 s
Fruos seccos(nueces, etc.)	10-200 gAlto 8-30 s
Rebanada de pan	10-80 gAlto 15-30 s
Queso paresmoano	40-200 gAlto 15-50 s
Came (vaca, cardo,polio, etc.)	80-200 gAlto 5-20 s			Para un estudo deacobado tosco, utilise elmoto‘intermitidela paraMX-S401 y“enciendá y“apaguearpuridadmalesa paraMX-S301.
Pescado	80-200 g	Bajo	5 s-1 min
Calamar, langostino	80-200 g	Bajo	10 s-1 min

• Cuando solo utilice líquidos, no debe superar los 50 ml.
• Modo: Mode; Alto: High; Intermitente: Pulse; Bajo: Low.

Cómo utilizar el vaso picador (continuación)

Preparación:

1. Acople la cuchilla de la picadora, coloque los ingredientes y, a continuación, cierre la tapa de la picadora. (P. SP11) ② Inserte el enchufe de corriente en la toma de corriente eléctrica. ③ Elija el modo apropiado. (P. SP8-9) 4. Desbloquee el bloqueo para niños.

1

Presione el interruptor de activación mientras mantiene presionado el botón de desbloqueo para comenzar.

Sostenga el recipiente de la picadora firmemente. No abra la tapa de la picadora durante el uso.

Mientras mantiene presionado el botón de desbloqueo.

2

Cuando finalice, suelte el interruptor de activación y active el bloqueo para niños. Asegúrese de que la rotación se ha detenido y, a continuación, retire la batidora del adaptador.

• Desconecte el enchufe de corriente.

Quite el adaptador y la tapa de la picadora. Después de quitar la cuchilla de la picadora, utilice una espátula de goma para extraer la comida.

Después del uso

• Quite todas las piezas y límpielas. (P. SP18-20)

Cómo utilizarla - Varilla

Preparación

Guarde la crema y la clara de huevo en el frigorífico.

Notas

• No lo utilice de forma continua durante más de 2 minutos. (Causa de mal funcionamiento: P. SP11)
• Utilice un recipiente grande y profundo para evitar salpicaduras.
• No utilice más de 4 huevos cuando bata claras de huevo. Acople las varillas firmemente. (P. SP10)
• Quite la humedad del recipiente y de la batidora antes de utilizarlos. (Los residuos de agua impiden que la operación de batido se realice correctamente.)

La calidad y los tipos de ingredientes que se puedan utilizar a la vez. - Elija el modo apropiado conforme a los ingredientes y al estado de acabado.

Ingredientes	Max. (1 vez)	Moto		Tiempo aproxima-do de Manipulación	Puntos principalesde uso
Crema	Hasta 200 ml(30% comominimo de grasa de leche)	Bajo*→Alto*	2 instantos comomaximo		- Refresque del fondo deltazón con agua helada.- Empece en el modo"Low"(Bajo) y cambía almode "High"(Alto) cuandoé impece a espesar.
Clara de huevo	Hasta 4 huevos Alto		2 instantos como máximo		-

• No se puede usar para mezclar mantequilla fría o queso cremoso, ni para amasar la masa.
• Modo: Mode; Alto: High; Bajo: Low.

Preparación:

① Acople el accesorio para batir a la carcasa del motor. (P. SP10) ② Inserte el enchufe de corriente a la toma de corriente eléctrica. ③ Elija el modo apropiado. (P. SP8-9) ④ Desbloquee el bloqueo para niños.

1

Coloque la batidora en un recipiente grande y profundo. Presione el interruptor de activación, mientras mantiene presionado el botón de desbloqueo para comenzar.

• Durante la operación de batido, sostenga la carcasa del motor perpendicular respecto a la superficie del

líquido y realice la operación de mezcla alrededor de la periferia del recipiente. -Incline ligeramente el recipiente cuando utilice los ingredientes mínimos.

Cómo utilizarla - Varilla (continuación)

Cuando finalice, suelte el interruptor de activación y active el bloqueo para niños. Asegúrese de que la rotación se ha detenido y, a continuación, retire la batidora del recipiente.

Después del uso

• Desconecte el enchufe de corriente.
• Quite la varilla y límpiela. (P. SP18-20)

Limpieza y Cuidado

Desenchufe antes de limpiar. Asegúrese de limpiar el aparato después de cada uso.

Notas para la limpieza

Tenga cuidado de no tocar directamente las cuchillas con las manos. - No utilice disolvente de bencina, lejía, esponja con superficie de nailon, cepillo de metal, polvo de pulir, etc. (Si no sigue esta recomendación, la superficie de las piezas resultará dañada) - No utilice detergente con cloro. (Provoca oxidación y descomposición) - Asegúrese de secar bien antes del lavado. (Riesgo de oxidación) Seque las cuchillas de la batidora orientándolas hacia abajo. - No limpie la jarra ni los accesorios con un objeto puntiagudo metálico.

Notas para el almacenamiento

• Mantenga la máquina alejada del alcance de los niños. (Evitar lesiones personales)
• Acople la funda de protección a la batidora.

Acerca de la decoloración de las partes de resina

Las piezas de resina suelen decolorarse por el contacto con los compuestos de fricción de las zanahorias y otras verduras. Esta decoloración no se puede quitar completamente con una esponja, pero no supone ningún problema de uso. La limpieza temprana después del uso puede reducir la decoloración. Carcasa de la batidora, vaso medidor, recipiente de la picadora, cuchilla de la picadora, funda de protección.

Brazo de la batidora

① Vierta aproximadamente 200-300 ml de agua en el vaso medidor. ② Elija la velocidad "High" (Alto). ③ Ponga en funcionamiento la batidora durante 15 segundos aproximadamente. (F.PSP14) No se mueva hacia arriba y abajo, de lo contrario, el agua podría salpicar. Cambie el agua y repita el proceso varias veces. 5. Después de quitar los restos, lávelo con la esponja y cepillo.

Carcasa del motor y Adaptador

Realice la limpieza con un paño bien exprimido. El agua que entra en el interior de la máquina puede causar un mal funcionamiento.

Carcasa de la batidora

• Quite los ingredientes atrapados entre las piezas metálicas con la espátula y cepillo. Si no puede realizar la limpieza claramente, trate de utilizar un objeto puntiagudo no metálico (se recomienda uno fabricado con madera). (No toque la parte de goma).

Carcasa del motor

Otras partes

Lave con un detergente para vajillas diluido (neutro). Utilice un cepillo para limpiar la cuchilla de la picadora y el eje de la cuchilla.

• No utilice agua caliente para poner en remojo la cuchilla de la picadora. (El agua que entra en el interior de la máquina puede causar un mal funcionamiento).

• Utilice una esponja suave para limpiar la tapa/esterilla antideslizante y el anillo antideslizante.

Tapa/Esterilla antideslizante

Realice el lavado cuando la quite del vaso medidor.

Anillo antideslizante

Realice el lavado cuando la quite del recipiente de la picadora.

Limpieza y Cuidado (continuación)

Uso en lavavajillas y secadora de platos

Carcasa del motor	Brazo de la batidora		Vaso medidor		Adaptador	Vaso picador Varilla
X	√	√	√	X	X	√	X	√

• Utilice un detergente pensado para usarse con un lavavajillas. (Utilícelo después de consultar exhaustivamente el manual de uso que acompaña a su lavavajillas.)
• El vaso medidor y el recipiente de la picadora pueden volverse frágiles. Algunos de estos elementos son fuentes de calor y establezca una temperatura baja si utiliza un modelo con control de calor.

Solución de Problemas

Compruebe los siguientes puntos antes de llamar al servicio técnico o solicitar una reparación.

Problema C:

• El bloqueo para niños no se desbloquea. (P. SP9)
• No presione el botón que se indicó previamente. (P. SP8)

El producto no funciona aunque se presione el botón.

• El modo no está elegido. (Solo se aplica al Modelo MX-S401)
• Elija un modo de velocidad.
• El enchufe de corriente está desconectado del tomacorriente.

Insértelo de forma segura. - El motor se ha sobrecalentado y se ha activado la protección de sobrecalentamiento del motor. (Todos los indicadores de modo de MX-S401 parpadean.) Desenchufe y deje que la máquina descanse durante 30 minutos como mínimo (hasta que la carcasa del motor recupere una temperatura normal), para liberar la protección contra sobrecalentamiento antes de poder utilizar el producto. Si la máquina sigue sin funcionar, consulte a la tienda donde adquirió el producto o al centro de servicio de Panasonic.

Gran vibración

• No siguió la proporción de ingredientes indicada para 1 lote. (P. SP13, P. SP15, P. SP17)
• No preparó los ingredientes con los tamaños indicados. (P. SP13, P. SP15) Los ingredientes son duros.

Quite los ingredientes duros.

• Desconecte el enchufe de corriente y quite los ingredientes atrapados entre las piezas metálicas con la espátula y cepillo. Si no puede realizar la limpieza claramente, trate de utilizar un objeto puntiagudo no metálico (se recomienda uno fabricado con material). (No toque la parte de goma).

Problema C

La carcasa del motor adquiere mucha temperatura.

Ruido anormal.

La operación se detuvo de repente.

Inicio y detención alternativos.

• Uso más allá del tiempo especificado.

→ Uso dado en el tiempo especificado [P, SP23]. Para un uso continuado, desenchufe la batidora y déjela descansar durante al menos 10 horas hasta que la carcasa del motor recupere una temperatura normal. (El sobrecalentamiento del motor provoca un mal funcionamiento).

Los ingredientes son duros.

Quite los ingredientes duros. La tapa de la picadora no está colocada correctamente. Vuelva a colocar la tapa de la picadora correctamente. (P. SP15)

• Se ha activado la protección contra sobrecarga del motor debido a sobrecarga. (El indicador de modo del módulo MX-S401 se apaga.)

→ Si la batidora se presiona con fuerza contra los ingredientes, suelte el interruptor de activación y el botón de desbloqueo, desenchufe la máquina y, a continuación, vuelva a enchufarla para que vuelva a funcionar. (P, SP14)

No presione la batidora con mucha fuerza contra los ingredientes.

→ Por motivos diferentes a los anteriores, realice los pasos siguientes, mirando si la batidora está dañada. Liberar

1. Libere el interruptor de activación y el botón de desbloqueo y, a continuación, extraiga la carcasa del motor del recipiente.

Desenchufe el enchufe de red. ③ Quite la tapa de los ingredientes o agregue agua. Si se añadieron ingredientes prohibidos,

quítelos.

(4) Repita los preparativos y la operación.

(P, SP14, P, SP16, P, SP17-18) No presione la batidora con mucha fuerza contra los ingredientes.

Si la máquina sigue configurada según los pasos anteriores, se ha activado la protección contra el sobrecalentamiento del motor. Consulte la información siguiente. - La función de protección contra sobrecalentamiento del motor se ha activado debido al sobrecalentamiento del motor durante el uso o después de este. (Todos los indicadores de modo de MX-S401 parpadean.)

Desenchufe la máquina y deje que descanse durante 30 minutos como mínimo (hasta que la carcasa del motor recupere una temperatura normal) para liberar la protección contra sobrecalentamiento antes de volver a utilizar el producto. Si la máquina sigue sin funcionar, consulte a la tienda donde adquirió el producto o al centro de servicio de Panasonic.

Elija el modo "Pulse" (Intermitente). (Solo se aplica al modelo MX-5401) El modo "Pulse" (Intermitente) alterna entre una velocidad media y parada. (P. SP9)

Solución de Problemas (continuación)

Compruebe los siguientes puntos antes de llamar al servicio técnico o solicitar una reparación.

Problema:

Los ingredientes no se mezclan bien

Producto mal acabado.

No siguió la porción de ingredientes indicada para 1 lote. (P. SP13, P. SP15, P. SP17) No preparó los ingredientes con los tamaños indicados. (P. SP13, P. SP15) Los ingredientes son duros. Quite los ingredientes duros. El tiempo de funcionamiento es corto. Aumente el tiempo de configuración, pero no supere el tiempo nominal de configuración continua. El modo de velocidad elegido no es apropiado. Elija un modo de velocidad apropiado.

La cuchilla está dañada. Deje de utilizar el producto y póngase en contacto con la tienda donde lo adquirió o con el centro de servicio de Panasonic.

Repuestos

Las piezas de repuesto estarán disponibles en su distribuidor o en el centro de servicios Panasonic.

Nombre de la parte Número de pleza
Vaso medidor (tapa/esterilla antideslizante excluidas) AMD02E142
Recipiente de la picadora (el anillo antideslizanie excluidas)	AMD00-142

Especificaciones

Fuente de alimentación 230 - 240 V ~ 50 Hz
Consumo de energia 120 - 125 W 40 - 45 W
Tiempo especialido (funciramentecontinuo.)	1 minuto 2 minutos
Control del velocidad Se pueda("");
Dispositivo de sécurité	Protección de sobrecarga del motorProtección de sobrecalentamiento del motor
Longitud del cable deallimentación (aprox.)	1,3 m
Dimensiones (aprox.)Carcasa del motor + Accesorio(Ancho × Profundidad × Alt.)	6,5 × 7,4 ×42,3 cm	13,9 × 13,9 ×41,9 cm		6,4 × 7,3 ×46,7 cm
Peso (aprox.)Carcasa del motor +Accorosión	0,84 kg	0,80 kg	1,04 kg(Acoplar con lacuchilla de la piconadora)	0,77 kg	0,76 kg
Ruido acústico emitido[dB(A) ref 1 pW]	58,8 dB(A)	58,3 dB(A)	56,5 dB(A)	55,9 dB(A)	54,2 dB(A)
