MANUALE UTENTE CPFIP001 SONY

Per ridurre il rischio di incendi o di scosse elettriche, non esporre l’apparecchio a pioggia o umidità.Per evitare i pericoli di incendio o scosse, non mettere sull’apparecchio gli oggetti che contengono liquidi, come i vasi.Per evitare l’incendio, non coprire le aperture per la ventilazione dell’apparecchio con giornali, tovaglie, tende, ecc. e non mettere le candele accese sull’apparecchio.Non installare questo apparecchio in uno spazio ristretto, come una libreria o un armadietto a muro.La targhetta è collocata all’esterno sul fondo.ATTENZIONEC’è pericolo di esplosione se la batteria è sostituita in modo sbagliato. Sostituire soltanto con lo stesso tipo o uno equivalente consigliato dal produttore. Eliminare le batterie usate secondo le istruzioni del produttore.Non buttare via la pila con i rifiuti domestici generici, ma smaltirla correttamente come i rifiuti chimici.Non esporre la batteria al calore eccessivo come la luce diretta del sole, il fuoco o simili.Trattamento del dispositivo elettrico od elettronico a fine vita (applicabile in tutti i paesi dell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata)Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l’avete acquistato.• iPod è un marchio di fabbrica di Apple Computer, Inc., registrato negli Stati Uniti e in altri paesi.• Tutti gli altri marchi e marchi registrati appartengono ai rispettivi proprietari. In questo manuale, i simboli ™ e

non vengono specificati. Precauzioni Riguardo alla sicurezza

• Il cavo di alimentazione CA deve essere sostituito soltanto presso un centro di assistenza qualificato.

• Usare solo il subwoofer in dotazione. Non usare nessun altro adattatore di alimentazione CA. Riguardo alla sistemazione

• Non collocare il sistema in una posizione inclinata.

• Non collocare il sistema in luoghi caldi e soggetti alla luce solare diretta, polverosi, molto umidi o estremamente freddi.

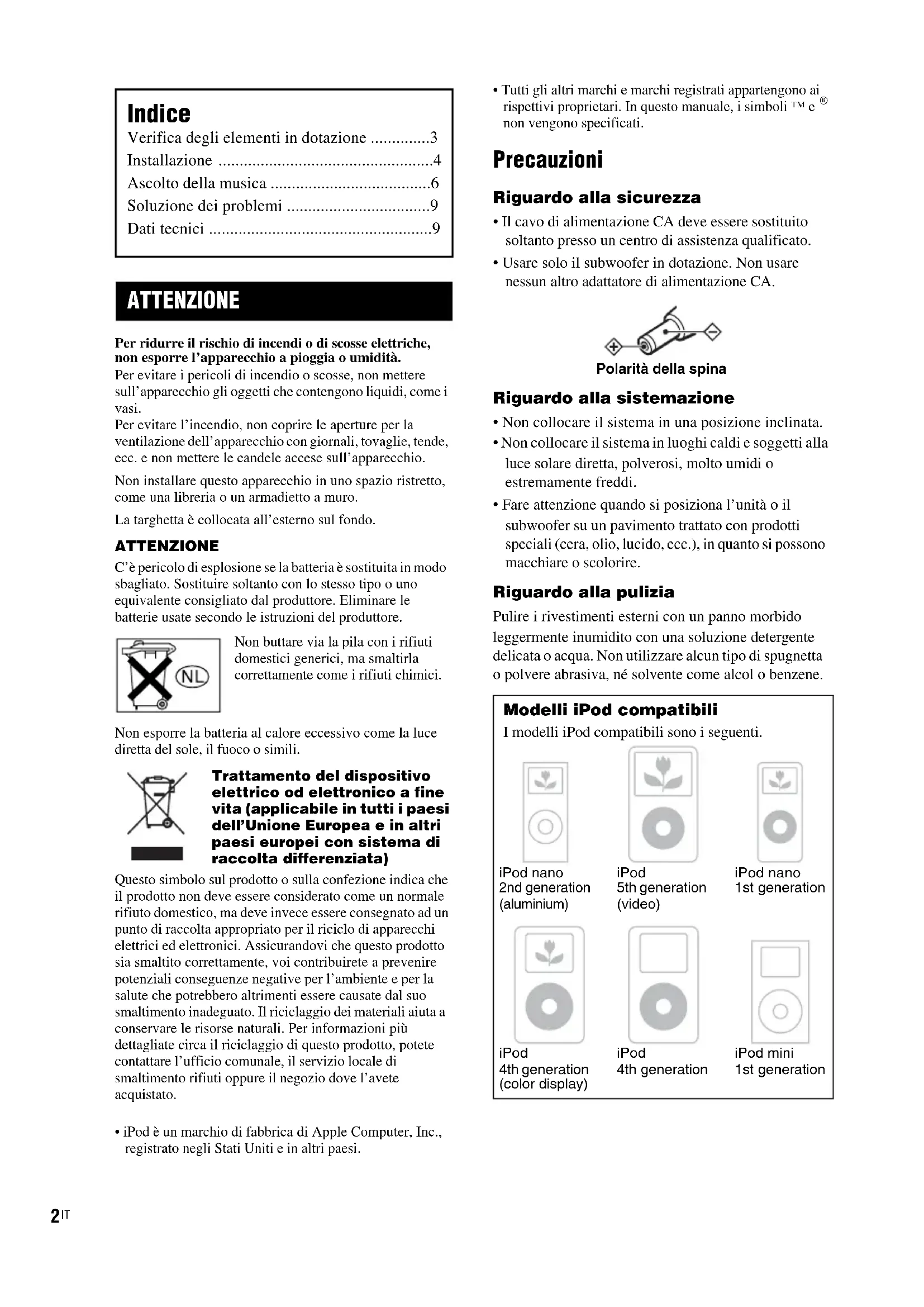

• Fare attenzione quando si posiziona l’unità o il subwoofer su un pavimento trattato con prodotti speciali (cera, olio, lucido, ecc.), in quanto si possono macchiare o scolorire. Riguardo alla pulizia Pulire i rivestimenti esterni con un panno morbido leggermente inumidito con una soluzione detergente delicata o acqua. Non utilizzare alcun tipo di spugnetta o polvere abrasiva, né solvente come alcol o benzene. Indice Verifica degli elementi in dotazione ..............3 Installazione ...................................................4 Ascolto della musica ......................................6 Soluzione dei problemi ..................................9 Dati tecnici .....................................................9 ATTENZIONE Modelli iPod compatibili I modelli iPod compatibili sono i seguenti. Polarità della spinaiPod nano 2nd generation (aluminium)iPod 5th generation (video)iPod nano 1st generationiPod 4th generation (color display)iPod 4th generationiPod mini 1st generation3

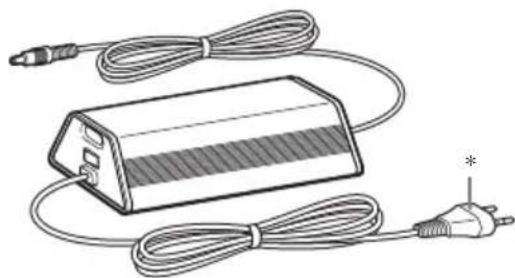

Verifica degli elementi in dotazione Preparazione del telecomando Estrarre il foglio isolante per consentire il flusso della corrente dalla batteria. Il telecomando contiene già una batteria. Per sostituire la batteria, seguire le istruzioni sotto. 1 Rimuovere lo scomparto della batteria facendolo scorrere fuori. 2 Inserire una batteria al litio nuova con il lato + rivolto in alto. 3 Reinserire lo scomparto della batteria facendolo scorrere dentro. Nota Se non si usa il telecomando per un lungo periodo di tempo, togliere la batteria per evitare possibili danni causati dalla perdita di fluido della batteria e dalla corrosione.Note sulla batteria al litio• Tenere la batteria al litio lontano dalla portata dei bambini. Se la batteria dovesse essere ingoiata, rivolgersi immediatamente ad un medico.• Pulire la batteria con un panno asciutto per garantire un buon contatto.• Assicurarsi di osservare la polarità corretta quando si installa la batteria.• Non tenere la batteria con le pinzette metalliche, altrimenti può verificarsi un cortocircuito.SuggerimentoQuando il telecomando non può più azionare il sistema, sostituire la batteria con un’altra nuova.Unità principale (Diffusore attivo)(Vedere a pagina 2 per i modelli iPod compatibili.)Subwoofer* La forma della spina è diversa a seconda della zona. Cavo LINE IN TelecomandoBatteria al litio CR2025ATTENZIONELa batteria può esplodere se viene maltrattata.Non ricaricarla, smontarla o smaltirla gettandola nel fuoco. IT4

Installazione La seguente illustrazione è un esempio di come posizionare il sistema. È possibile mettere il subwoofer in qualsiasi posto sul pavimento. Note

• Non usare il subwoofer per un altro dispositivo.

• Non collegare un altro adattatore CA all’unità principale.

• Il sistema non è progettato per essere usato come un dispositivo portatile.

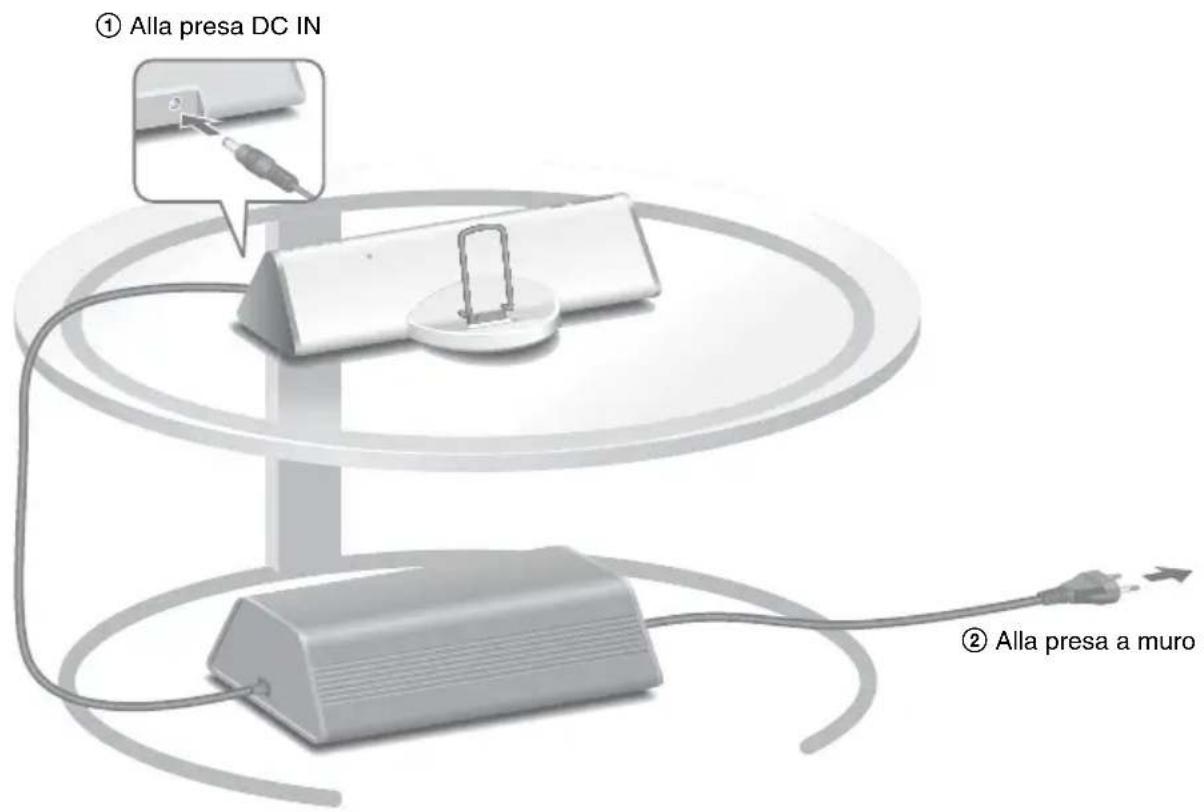

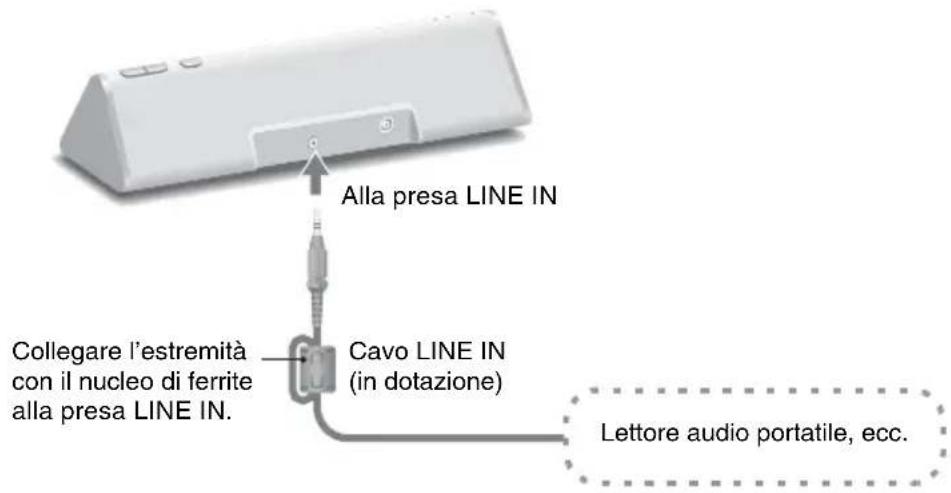

• Non mettere l’unità principale direttamente sul subwoofer. È possibile collegare i lettori audio portatili al sistema. Collegare il lettore alla presa LINE IN usando il cavo LINE IN in dotazione. 2 Alla presa a muro 1 Alla presa DC IN Lettore audio portatile, ecc. Alla presa LINE IN Cavo LINE IN (in dotazione) Collegare l’estremità con il nucleo di ferrite alla presa LINE IN.5

Regolazione del supporto posteriore Regolare il supporto posteriore in avanti o all’indietro in modo che sia installato contro il retro dell’iPod collegato. (Vedere a pagina 2 per i modelli iPod compatibili.) Note

• Quando si regola la posizione tenere il supporto posteriore in fondo su entrambi i lati.

• Anche se il supporto posteriore può essere staccato, si prega di non farlo. Se questo viene staccato, le punte del supporto possono causare lesioni. Regolazione del connettore Regolare il connettore a destra o a sinistra in modo che l’iPod sia al centro del diffusore. Note

• Accertarsi che il subwoofer sia spento quando si regola il connettore.

• Non far scorrere il connettore con un iPod installato sul connettore. In caso contrario si potrebbe causare un malfunzionamento.

• Anche se l’iPod non è esattamente al centro del diffusore, è ancora possibile azionarlo.6

Ascolto della musica

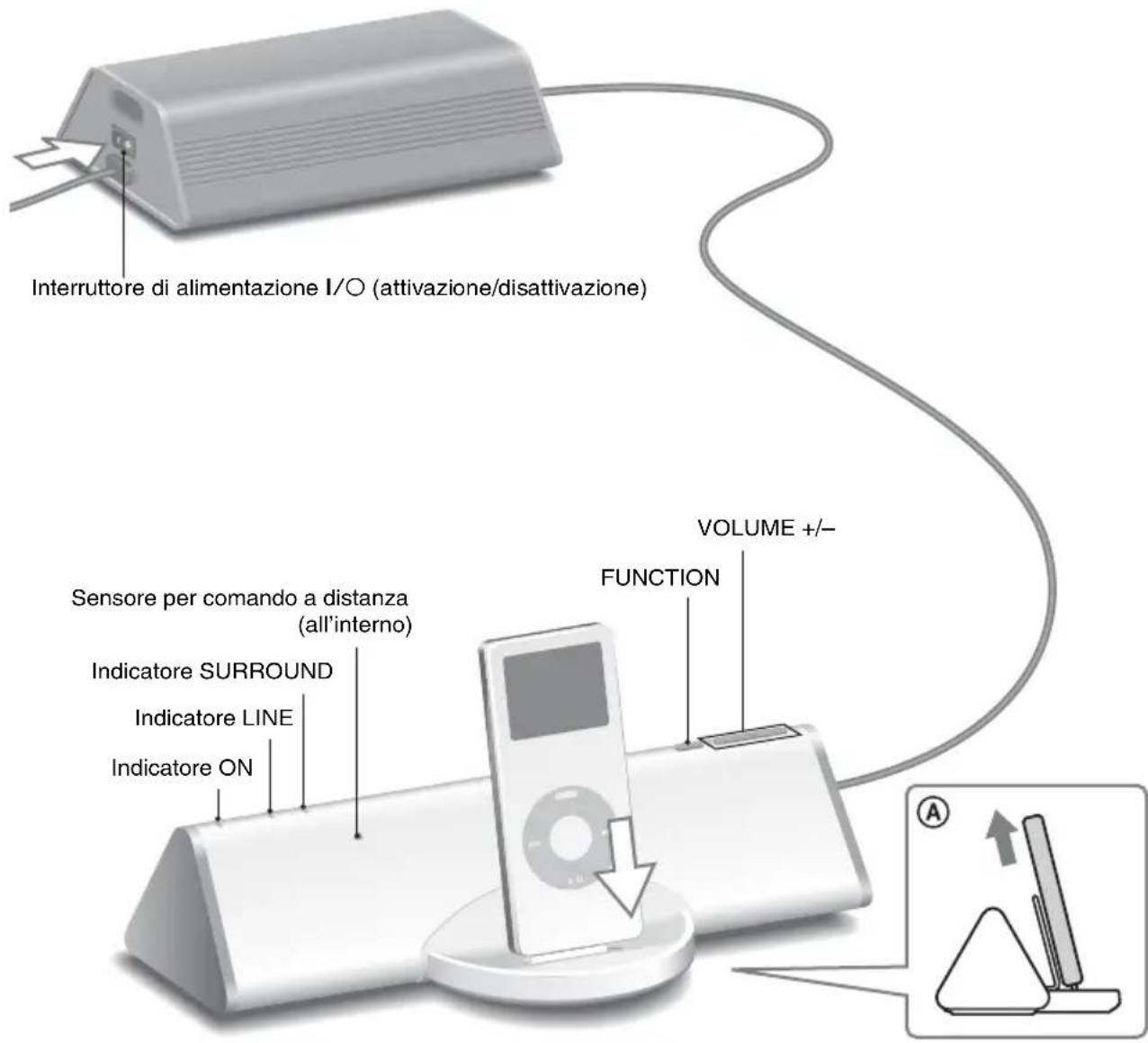

Attivare l’interruttore di alimentazione ?/a sul subwoofer. L’indicatore ON sull’unità principale si illumina. 2 Premere FUNCTION per cambiare la funzione da LINE all’iPod. L’indicatore LINE si spegne. FUNCTION Indicatore ON Indicatore SURROUND Sensore per comando a distanza (all’interno) VOLUME +/– Interruttore di alimentazione ?/a (attivazione/disattivazione) Indicatore LINE7

3 Selezionare le canzoni, avviare la riproduzione sull’iPod (vedere a pagina 2 per i modelli compatibili) e mettere l’iPod nel connettore dell’unità principale. Il sistema carica contemporaneamente la batteria dell’iPod. Usare il telecomando o l’iPod per riprodurre, interrompere ed eseguire le altre operazioni. Quando si aziona l’iPod mentre è nel connettore, tenerlo fermo con l’altra mano. 4 Regolare il volume usando VOLUME +/– sull’unità principale. Aggiornamento del software iPod Aggiornare l’iPod per usare il software più recente prima di usarlo. Note

• Quando si spegne l’interruttore di alimentazione ?/a, l’alimentazione CA viene disinserita.

• Installare questo sistema in modo che l’interruttore di alimentazione ?/a possa essere subito spento in caso di problemi.

• Quando si estrae o si inserisce l’iPod, tenerlo diritto e parallelo al supporto posteriore (A).

• Non trasportare il sistema con un iPod installato sul connettore. In caso contrario si potrebbe causare un malfunzionamento.

• Quando si estrae o si inserisce l’iPod, tenere ferma l’unità principale con una mano e fare attenzione a non premere per errore i comandi dell’iPod.

• Il volume non può essere regolato usando il comando del volume sull’iPod quando è collegato al sistema. Premere VOLUME + o – sull’unità principale per regolare il volume.

• Rimuovere la custodia protettiva dell’iPod prima di inserirlo sull’unità principale. Per usare il sistema come un caricabatterie Accendere il subwoofer e mettere l’iPod nel connettore dell’unità principale. La carica della batteria si avvia automaticamente. Le condizioni della carica appaiono sul display dell’iPod. Per i dettagli, vedere la guida dell’utente dell’iPod.8

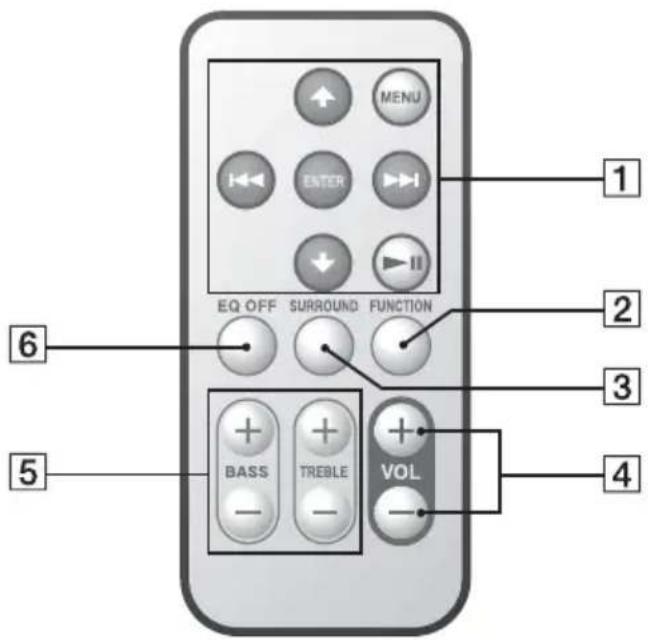

Uso del telecomando Le impostazioni predefinite sono sottolineate. 1 M/m*: Funziona più o meno come spostare il pollice intorno alla Click Wheel (ghiera cliccabile) sull’iPod in senso antiorario (orario). ./>*: Mantenere premuto per riavvolgere rapidamente (avanzare rapidamente) o premere e rilasciare per saltare all’inizio della canzone attuale (o successiva). ENTER*: Funziona più o meno come il tasto centrale sull’iPod. MENU*: Funziona più o meno come il tasto Menu sull’iPod. NX*: Mantenere premuto per spegnere l’iPod o premere e rilasciare per la riproduzione o la pausa. 2 FUNCTION: Cambia la sorgente di ingresso. iPod y LINE** (L’indicatore LINE si illumina.) 3 SURROUND: Attiva e disattiva l’effetto del suono Surround. DISATTIVAZIONE y ATTIVAZIONE (L’indicatore SURROUND si illumina.) 4 VOL +/–: Regola il volume. (20 livelli) 5 BASS +/–: Regola i bassi. (±3 passi) TREBLE +/–: Regola gli acuti. (±3 passi) 6 EQ OFF: Ripristina i bassi e gli acuti.

• Vedere la guida dell’utente dell’iPod per le informazioni sul funzionamento del tasto. ** Quando la funzione è impostata su LINE, è possibile azionare l’iPod, ma non è possibile ascoltarvi la musica. Accertarsi che la funzione sia impostata su iPod quando si desidera ascoltare la musica sull’iPod. Per ascoltare la musica su un lettore audio portatile Cambiare la funzione a LINE al punto 2 e poi avviare la riproduzione sul lettore audio portatile. L’indicatore LINE si illumina. Nota I tasti 1 del telecomando non funzionano per i lettori audio portatili diversi dai modelli iPod compatibili con questo sistema. Suggerimento È possibile ascoltare la musica sui modelli iPod diversi da quelli elencati come modelli iPod compatibili (vedere a pagina 2 per i modelli compatibili) collegando l’iPod alla presa LINE IN usando il cavo LINE IN in dotazione.9

Soluzione dei problemi Se si verifica un problema con il sistema, trovare il problema nella seguente lista di controllo per la soluzione dei problemi e ricorrere al rimedio indicato. Se il problema persiste, rivolgersi al proprio rivenditore Sony. Se il personale addetto all’assistenza cambia delle parti durante la riparazione, tali parti potrebbero essere trattenute. Assicurarsi di portare a riparare l’intero apparecchio. Si tratta di un impianto, per cui è necessario tutto l’apparecchio per determinare il luogo in cui effettuare la riparazione. L’indicatore ON lampeggia.

• Il sistema è nel modo di protezione. Accendere e spegnere il subwoofer. Non c’è il suono.

• Accertarsi che il subwoofer sia acceso.

• Controllare i collegamenti.

• Premere VOLUME + sull’unità principale. Se il volume è ancora basso anche dopo aver alzato al livello massimo il volume del sistema, regolare il volume del lettore audio portatile collegato (quando si usa la presa LINE IN).

• Rimuovere la custodia protettiva dell’iPod* ed accertarsi che l’iPod sia collegato saldamente.

• Accertarsi che l’iPod* stia riproducendo la musica.

• Controllare che sia selezionata la funzione corretta.

• Quando non c’è il suono dal subwoofer, spegnere il subwoofer e poi riaccenderlo. Il telecomando non funziona.

• Rimuovere gli ostacoli.

• Puntare il telecomando verso il sensore per comando a distanza.

• Sostituire la batteria.

• Allontanare il sistema dalle luci a fluorescenza.

• Collegare saldamente l’iPod al connettore. C’è un forte ronzio o rumore.

• Allontanare il sistema dalla sorgente di rumore.

• Collegare il sistema ad una presa di corrente diversa. Il suono è distorto.

• Premere VOLUME – sull’unità principale per abbassare il volume.

• Impostare il modo del suono dell’iPod sulla disattivazione o sulla qualità del suono piatta. Domande più comuni È possibile usare i tasti sull’unità principale per azionare l’iPod*? Non è possibile usare i tasti sull’unità principale per azionare l’iPod. Usare il telecomando per azionare l’iPod. È necessario azionare l’iPod* per ascoltare la musica? È anche possibile usare il telecomando per ascoltare la musica. Per i dettagli sul funzionamento dell’iPod, consultare la guida dell’utente.

• Vedere a pagina 2 per i modelli iPod compatibili. Dati tecnici Unità principale Potenza di uscita continua RMS (riferimento): 5 W + 5 W (1 kHz, distorsione armonica totale del 10%) Ingressi iPod (connettore dock): Vedere a pagina 2 per i modelli iPod compatibili. LINE: minipresa di ingresso (stereo) Unità di diffusori: 28 mm diam. Impedenza nominale (L/R): 8 Ω Dimensioni (l/a/p): Circa 206 × 58 × 91 mm Peso: Circa 0,45 kg Temperatura di utilizzo: Da 10°C a 35°C Requisiti di alimentazione: CC IN: 12 V, 1,0 A Subwoofer Potenza di uscita continua RMS (riferimento): 15 W (100 Hz, distorsione armonica totale del 10%) Unità di diffusori: 70 mm diam. Impedenza nominale (SW): 4 Ω Dimensioni (l/a/p): Circa 218 × 74 × 131 mm, incluse le parti sporgenti Peso: Circa 1,3 kg Temperatura di utilizzo: Da 10°C a 35°C Requisiti di alimentazione: 220 V – 240 V CA, 18 W, 50/60 Hz (CC OUT: 12 V, 1,0 A) Dati tecnici e formato sono soggetti a modifiche senza preavviso.2
