MANUALE UTENTE CPFMP001 SONY

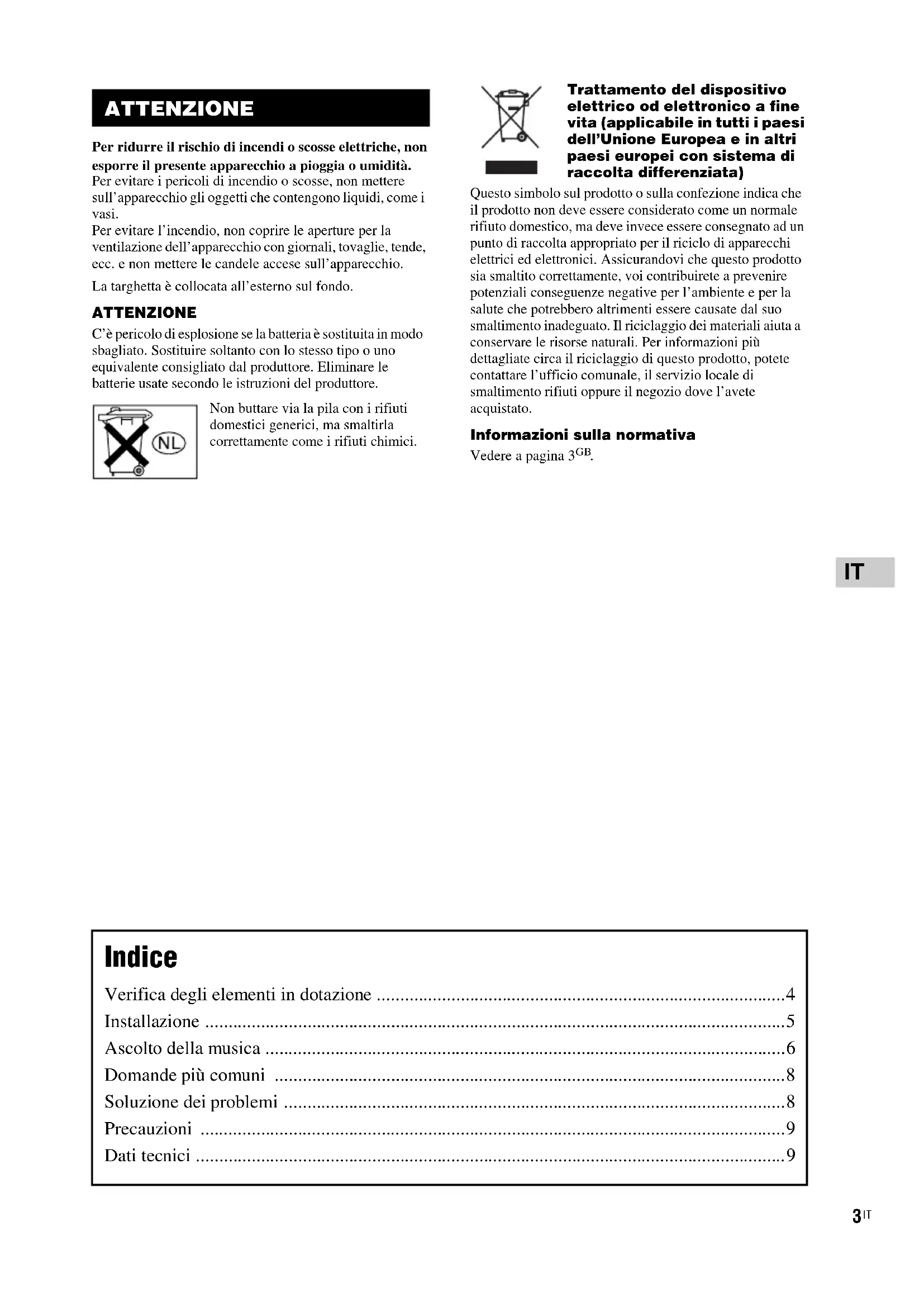

Per ridurre il rischio di incendi o scosse elettriche, non esporre il presente apparecchio a pioggia o umidità. Per evitare i pericoli di incendio o scosse, non mettere sull’apparecchio gli oggetti che contengono liquidi, come i vasi. Per evitare l’incendio, non coprire le aperture per la ventilazione dell’apparecchio con giornali, tovaglie, tende, ecc. e non mettere le candele accese sull’apparecchio. La targhetta è collocata all’esterno sul fondo. ATTENZIONE C’è pericolo di esplosione se la batteria è sostituita in modo sbagliato. Sostituire soltanto con lo stesso tipo o uno equivalente consigliato dal produttore. Eliminare le batterie usate secondo le istruzioni del produttore. Non buttare via la pila con i rifiuti domestici generici, ma smaltirla correttamente come i rifiuti chimici. Trattamento del dispositivo elettrico od elettronico a fine vita (applicabile in tutti i paesi dell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata) Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l’avete acquistato. Informazioni sulla normativa Vedere a pagina 3

Verifica degli elementi in dotazione Preparazione del telecomando Estrarre il foglio isolante per consentire il flusso della corrente dalla batteria. Il telecomando contiene già una batteria. Per sostituire la batteria, seguire le istruzioni sotto. 1 Rimuovere lo scomparto della batteria facendolo scorrere fuori. 2 Inserire una batteria al litio nuova con il lato + rivolto in alto. 3 Reinserire lo scomparto della batteria facendolo scorrere dentro. Nota Se non si usa il telecomando per un lungo periodo di tempo, togliere la batteria per evitare possibili danni causati dalla perdita di fluido della batteria e dalla corrosione.Note sulla batteria al litio• Tenere la batteria al litio lontano dalla portata dei bambini. Se la batteria dovesse essere ingoiata, rivolgersi immediatamente ad un medico.• Pulire la batteria con un panno asciutto per garantire un buon contatto.• Assicurarsi di osservare la polarità corretta quando si installa la batteria.• Non tenere la batteria con le pinzette metalliche, altrimenti può verificarsi un cortocircuito.SuggerimentoQuando il telecomando non può più azionare il sistema, sostituire la batteria con un’altra nuova.Unità principale Adattatore CA con subwoofer* La forma della spina è diversa a seconda della zona. Antenna FM a cavo Cavo LINE IN TelecomandoBatteria al litio CR2025ATTENZIONELa batteria può esplodere se viene maltrattata.Non ricaricarla, smontarla o smaltirla gettandola nel fuoco.5

Installazione La seguente illustrazione è un esempio di come posizionare il sistema. È possibile sistemare l’adattatore CA con il subwoofer dovunque sul pavimento. Note

• Non usare l’adattatore CA con il subwoofer per qualche altro dispositivo.

• Non collegare un altro adattatore CA all’unità principale.

• Il sistema non è progettato per essere usato come un dispositivo portatile. È possibile collegare i lettori audio portatili al sistema. Collegare il lettore alla presa LINE IN usando il cavo LINE IN in dotazione. Per ascoltare la radio FM incorporata in un cellulare, collegare l’antenna FM a cavo in dotazione alla presa FM ANT. Alla presa a muro Alla presa DC IN Lettore audio portatile, ecc. Alla presa LINE IN Cavo LINE IN** (in dotazione) Alla presa FM ANT Antenna FM a cavo* (in dotazione)

• Allungare orizzontalmente l’antenna FM a cavo. ** Collegare l’estremità con il nucleo di ferrite alla presa LINE IN.6

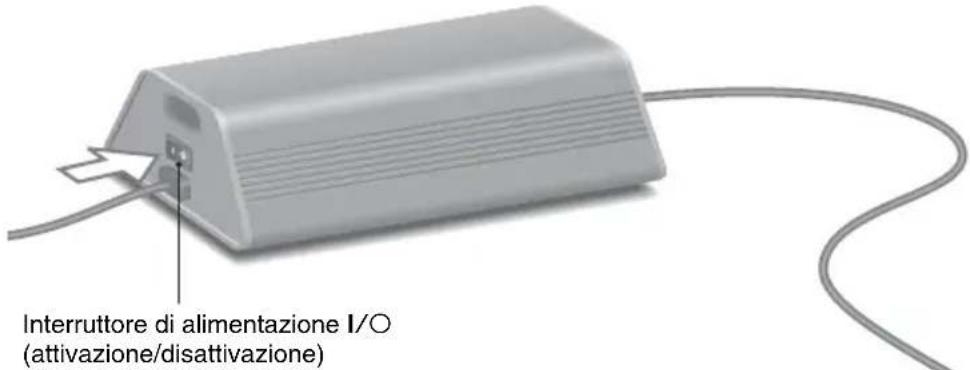

Ascolto della musica FUNCTION 1 Accendere l’adattatore CA con il subwoofer. Viene anche fornita l’alimentazione all’unità principale. 2 Premere FUNCTION per cambiare la funzione da LINE al telefono. L’indicatore LINE si spegne. Indicatore ON Indicatore SURROUND Sensore per comando a distanza (all’interno) VOLUME +/– Interruttore di alimentazione ?/a (attivazione/disattivazione) 3 Selezionare le canzoni, avviare la riproduzione sul cellulare e mettere il cellulare nel connettore dell’unità principale. Il sistema carica contemporaneamente la batteria del cellulare. Usare il cellulare per riprodurre, interrompere ed eseguire altre operazioni. Quando si utilizza il cellulare mentre è nel connettore, tenere fermo il cellulare con l’altra mano. Indicatore LINE Per usare il sistema come un caricabatterie Mettere il cellulare nel connettore dell’unità principale. La carica della batteria si avvia automaticamente.7

Le impostazioni predefinite sono sottolineate. A FUNCTION: Cambia la sorgente di ingresso. Telefono y LINE B BASS +/–: Regola i bassi. (±3 passi) TREBLE +/–: Regola gli acuti. (±3 passi) C VOL +/–: Regola il volume. (10 livelli) D EQ OFF: Ripristina i bassi e gli acuti. E SURROUND: Attiva e disattiva l’effetto del suono Surround. Disattivazione y Attivazione Nota Se il cellulare è dotato di un equalizzatore o di altre funzioni di controllo del suono, disattivarle prima di usare il cellulare con il sistema. Per ascoltare la musica su un lettore audio portatile Cambiare la funzione a LINE al punto 2 e poi avviare la riproduzione sul lettore audio portatile. L’indicatore LINE si illumina.8

Domande più comuni In seguito ci sono le domande più comuni sul sistema. È possibile usare i tasti sull’unità principale o sul telecomando per azionare il cellulare? Non è possibile azionare il cellulare usando questo sistema. È necessario azionare il cellulare per ascoltare la musica? È necessario far scorrere la musica ed avviare la riproduzione sul cellulare. Per i dettagli sul funzionamento del cellulare, consultare la guida dell’utente. Se il cellulare riceve una telefonata mentre si ascolta la musica con questo sistema, il segnale di chiamata viene anche emesso dal diffusore? Questo sistema non emette il suono della chiamata telefonica o la voce di chi telefona. Quando il cellulare è nel modo silenzioso, la musica viene emessa dal diffusore? Dipende dal tipo di cellulare. Consultare la guida dell’utente del proprio cellulare. Quale tipo di cellulare è possibile usare con questo sistema? È possibile ascoltare la musica su qualsiasi cellulare Sony Ericsson che è dotato di un connettore Fast port. Soluzione dei problemi Se si verifica un problema con il sistema, trovare il problema nella seguente lista di controllo per la soluzione dei problemi e ricorrere al rimedio indicato. Se il problema persiste, rivolgersi al proprio rivenditore Sony. Se il personale addetto all’assistenza cambia delle parti durante la riparazione, tali parti potrebbero essere trattenute. Assicurarsi di portare a riparare l’intero apparecchio. Si tratta di un impianto, per cui è necessario tutto l’apparecchio per determinare il luogo in cui effettuare la riparazione. L’indicatore ON lampeggia.

• Il sistema è nel modo di protezione. Accendere e spegnere l’adattatore CA e il subwoofer. Non c’è il suono.

• Accertarsi che l’adattatore CA con il subwoofer sia acceso.

• Controllare i collegamenti.

• Premere VOL +. Se il volume è ancora basso anche dopo aver alzato al livello massimo il volume del sistema, regolare il volume del cellulare o del lettore collegato.

• Accertarsi che il cellulare sia collegato saldamente.

• Accertarsi che il cellulare stia riproducendo la musica. Il telecomando non funziona.

• Rimuovere gli ostacoli.

• Puntare il telecomando verso il sensore per comando a distanza.

• Sostituire la batteria.

• Allontanare il sistema dalle luci a fluorecenza. C’è un forte ronzio o rumore.

• Allontanare il sistema dalla sorgente di rumore.

• Collegare il sistema ad una presa di corrente diversa.

• Se si stanno ascoltando le stazioni FM, collegare l’antenna FM a cavo in dotazione. (pagina 5) Il suono è distorto.

• Non collegare apparecchi diversi dai lettori audio portatili.9

Precauzioni Riguardo alla sicurezza

• Il cavo di alimentazione CA deve essere sostituito soltanto presso un centro di assistenza qualificato.

• Usare solo l’adattatore di alimentazione CA in dotazione. Non usare nessun altro adattatore di alimentazione CA. Riguardo alla sistemazione

• Non collocare il sistema in una posizione inclinata.

• Non collocare il sistema in luoghi caldi e soggetti alla luce solare diretta, polverosi, molto umidi o estremamente freddi.

• Fare attenzione quando si posiziona l’unità o l’adattatore CA con subwoofer su un pavimento trattato con prodotti speciali (cera, olio, lucido, ecc.), in quanto si possono macchiare o scolorire. Pulizia Pulire i rivestimenti esterni con un panno morbido leggermente inumidito con una soluzione detergente delicata o acqua. Non utilizzare alcun tipo di spugnetta o polvere abrasiva, né solvente come alcol o benzene. Pulire regolarmente il connettore Fast port con un tamponcino di cotone o un panno morbido. Dati tecnici Unità principale Potenza di uscita continua RMS (riferimento): 5 W + 5 W (1 kHz, distorsione armonica totale del 10%) Ingressi Telefono (terminale di ingresso): Accetta cellulari con il connettore Fast port Sony Ericsson LINE: minipresa di ingresso (stereo) Unità di diffusori: 28 mm diam. Dimensioni (l/a/p): Circa 206 × 53 × 88 mm Peso: Circa 0,45 kg Temperatura di utilizzo: Da 10°C a 35°C Requisiti di alimentazione: CC IN: 12 V, 1,0 A Adattatore CA con subwoofer Potenza di uscita continua RMS (riferimento): 15 W (100 Hz, distorsione armonica totale del 10%) Unità di diffusori: 70 mm diam. Dimensioni (l/a/p): Circa 218 × 74 × 131 mm, incluse le parti sporgenti Peso: Circa 1,3 kg Temperatura di utilizzo: Da 10°C a 35°C Requisiti di alimentazione: CA IN: 110 V – 240 V, 0,7 A, 50/60 Hz

Accessori in dotazione Vedere a pagina 4. Dati tecnici e formato sono soggetti a modifiche senza preavviso. Polarità della spina3
