| Type product | Compacte hifi-installatie |
| Merk | Sony |
| Model | CPFMP001 |
| Afmetingen (hoofdapparaat) | 206 × 53 × 88 mm (L/H/D) |
| Gewicht (hoofdapparaat) | 0,45 kg |
| Afmetingen (netvoeding met subwoofer) | 218 × 74 × 131 mm |
| Gewicht (netvoeding met subwoofer) | 1,3 kg |
| Uitgangsvermogen (hoofdapparaat) | 5 W + 5 W (1 kHz, 10% THD) |
| Uitgangsvermogen (subwoofer) | 15 W (100 Hz, 10% THD) |
| Luidsprekers (hoofdapparaat) | 2 × 28 mm diameter |
| Luidspreker (subwoofer) | 70 mm diameter |
| Voeding | Ingang AC: 110-240 V, 0,7 A, 50/60 Hz; Uitgang DC: 12 V, 1,0 A |
| Bedrijfstemperatuur | 10 °C tot 35 °C |
| Ingangen | Telefoonaansluiting (Fast Port connector), LINE IN-ingang (stereo mini-jack) |
| Functies | Aanpassing bas en hoog (BASS/TREBLE ±3 niveaus), Surround-effect, EQ-reset |
| Compatibiliteit | Sony Ericsson mobiele telefoons met Fast Port connector |
| Meegeleverde accessoires | Netvoeding met subwoofer, FM-draadantenne, LINE IN-kabel, Afstandsbediening |
| Veiligheid | Niet blootstellen aan vocht, ventilatieopeningen niet blokkeren, uitsluitend de meegeleverde adapter gebruiken |
| Onderhoud | Reinig met een zachte doek licht bevochtigd met water of mild reinigingsmiddel; geen oplosmiddelen gebruiken |
| Batterij afstandsbediening | Lithiumbatterij CR2025 |
| Handleiding | 100 pagina's, beschikbaar in het Frans en meerdere talen (download op notice-facile.com) |
Veelgestelde vragen - CPFMP001 SONY
Gebruikersvragen over CPFMP001 SONY
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Hi-Fi set in PDF-formaat gratis! Vind uw handleiding CPFMP001 - SONY en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. CPFMP001 van het merk SONY.

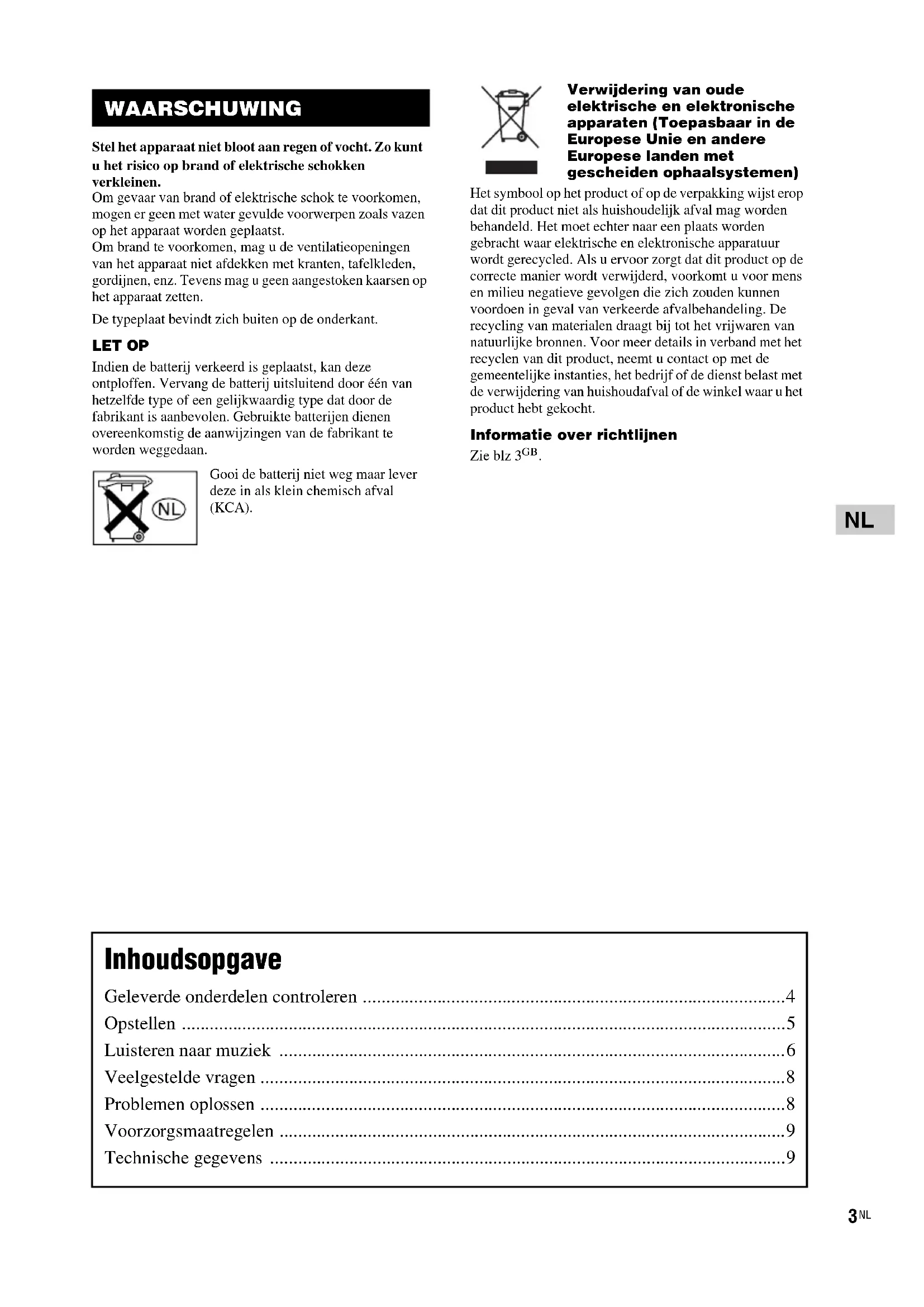

GEBRUIKSAANWIJZING CPFMP001 SONY
Stel het apparaat niet bloot aan regen of vocht. Zo kunt u het risico op brand of elektrische schokken verkleinen.
Om gevaar van brand of elektrische schok te voorkomen, mogen er geen met water gevulde voorwerpen zoals vazen op het apparaat worden geplaatst.
Om brand te voorkomen, mag u de ventilatieopeningen van het apparaat niet afdekken met kranten, tafelkleden, gordijnen, enz. Tevens mag u geen aangestoken kaarsen op het apparaat zetten.
De typeplaat bevindt zich buiten op de onderkant.
LET OP
Indien de batterij verkeerd is geplaatst, kan deze ontploffen. Vervang de batterij uitsluitend door één van hetzelfde type of een gelijkwaardig type dat door de fabrikant is aanbevolen. Gebruikte batterijen dienen overeenkomstig de aanwijzingen van de fabrikant te worden weggedaan.
Gooi de batterij niet weg maar lever deze in als klein chemisch afval (KCA).
Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met gescheiden ophaalsystemen)
Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.
Informatie over richtlijnen
Zie blz 3GB.
Inhoudsopgave
Geleverde onderdelen controleren ....4
Opstellen 5
Luisteren naar muziek 6
Veelgestelde vragen 8
Problemen oplossen 8
Voorzorgsmaatregelen 9
Hoofdapparaat Netspanningsadapter met subwoofer
* De vorm van de stekker verschilt afhankelijk van uw land/gebied.
FM-draadantenne LINE IN-kabel Afstandsbediening
Voorbereiding van de afstandsbediening
Trek de isolatieplaat eruit zodat de batterij stroom kan leveren.
In de afstandsbediening zit reeds een batterij.
Volg onderstaande instructies om de batterij te vervangen.
1 Schuif de batterijhouder eruit en verwijder deze.
2Plaats een nieuwe lithiumbatterij met de + kant naar boven gericht.
Lithiumbatterij CR2025
Indien u de afstandsbediening lange tijd niet denkt te gebruiken, dient u de batterij te verwijderen om mogelijke beschadiging door batterijlekkage en corrosie te voorkomen.
- Houd de lithiumbatterij buiten het bereik van kinderen. Bij inslikken van de batterij dient onmiddellijk een arts te worden geraadpleegd.
- Veeg de batterij schoon met een droge doek om verzekerd te zijn van een goed contact.
- Neem bij het plaatsen van de batterij altijd de juiste polariteit in acht.
- Houd de batterij niet vast met een metalen pincet aangezien hierdoor kortsluiting kan optreden.
Tip
Als bediening van het systeem met behulp van de afstandsbediening niet meer mogelijk is, moet u de batterij vervangen door een nieuw exemplaar.
WAARSCHUWING
Als u met batterijen op de verkeerde wijze omgaat, kunnen ze exploderen.
De batterij mag niet worden opgeladen, gedemonteerd of in het vuur worden gegooid.

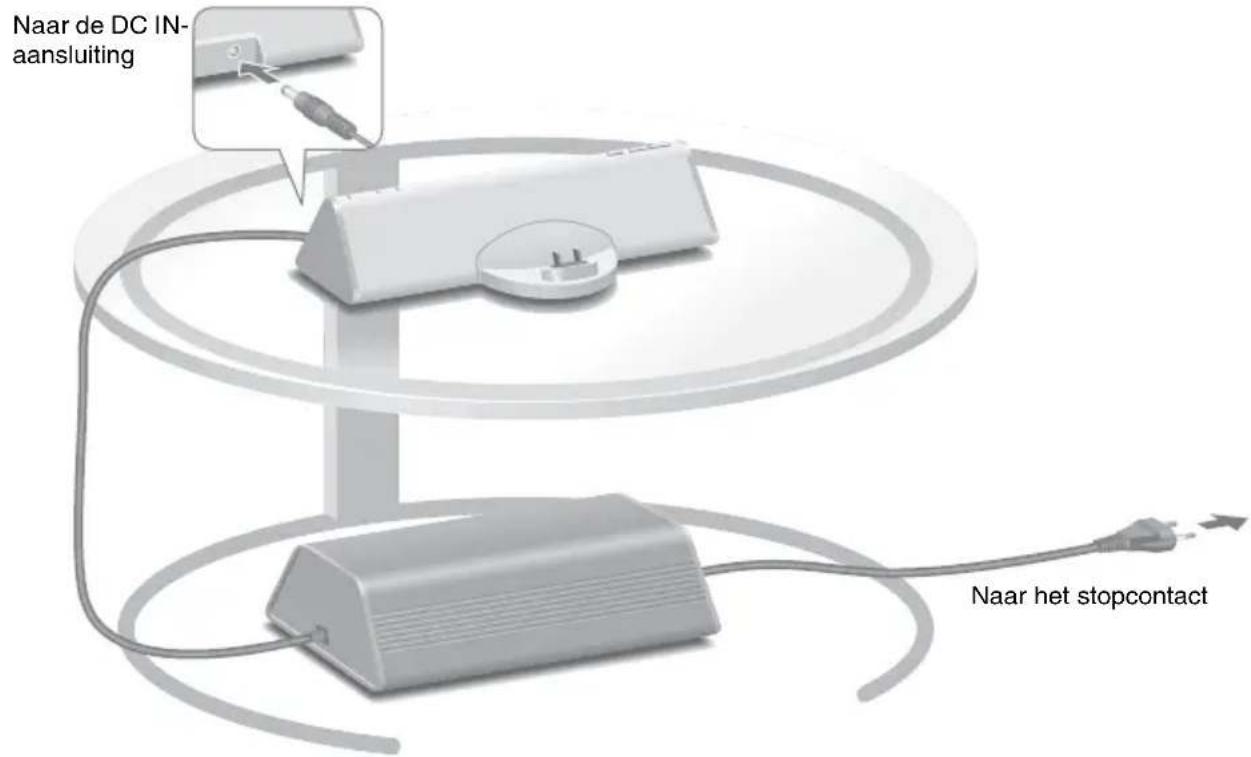

Onderstaande afbeelding is een voorbeeld van hoe u het systeem kunt opstellen. U kunt de netspanningsadapter met subwoofer overal op de vloer plaatsen.
Opmerkingen
- Gebruik de netspanningsadapter met subwoofer niet voor enig ander apparaat.
- Sluit nooit een andere netspanningsadapter aan op het apparaat.
- Het systeem is niet bedoeld om als draagbaar apparaat te worden gebruikt.


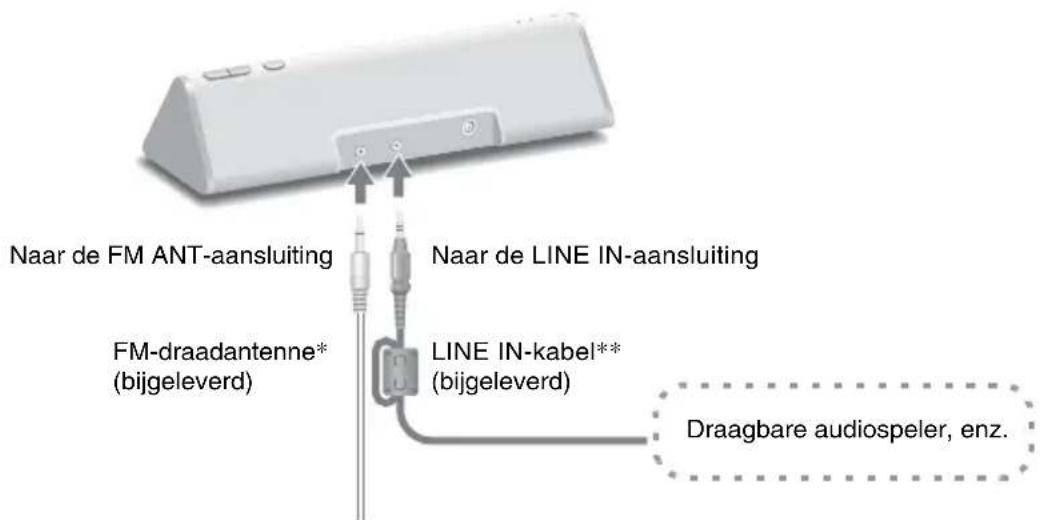

Naar de DC IN- aansluiting Naar het stopcontactU kunt draagbare audiospelers aansluiten op het systeem. Sluit de speler aan op de LINE IN-aansluiting met behulp van de bijgeleverde LINE IN-kabel.
Om naar een FM-radio ingebouwd in een mobiele telefoon te luisteren, sluit u de bijgeleverde FM-draadantenne aan op de FM ANT-aansluiting.
** Sluit het uiteinde met de ferrietkern aan op de LINE IN-aansluiting.

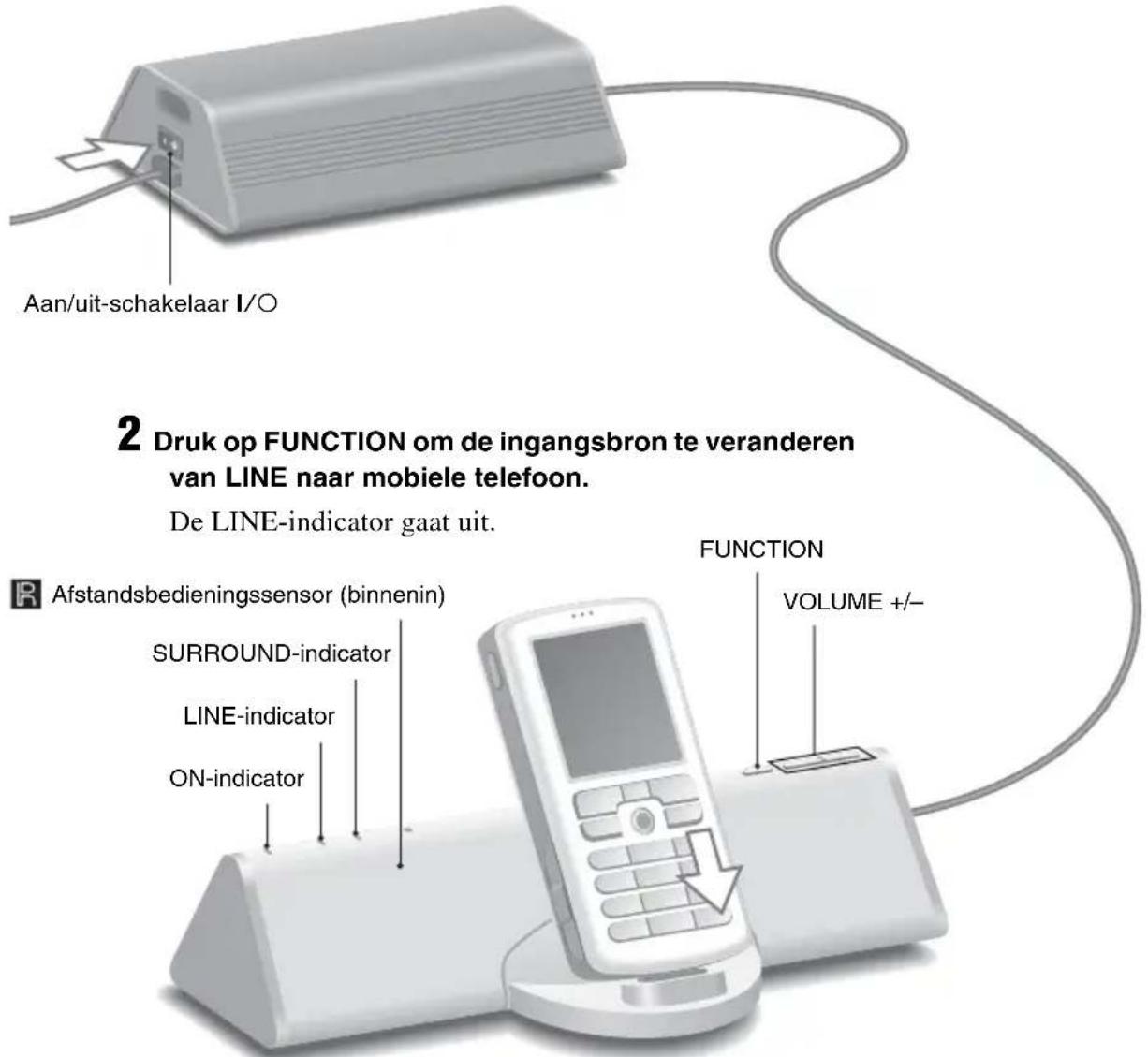

1 Schakel de netspanningsadapter met subwoofer in.
Hierdoor wordt tevens het hoofdapparaat van stroom voorzien.
Het systeem laadt tegelijkertijd de accu van de mobiele telefoon op. Voer het afspelen, stoppen en andere bedieningen uit op uw mobiele telefoon.
Als u de mobiele telefoon bedient terwijl deze op de aansluiting is geplaatst, houdt u met uw andere hand de telefoon vast.
Het systeem als acculader gebruiken
Zet de mobiele telefoon in de aansluiting op het hoofdapparaat. Het opladen van de accu begint automatisch.


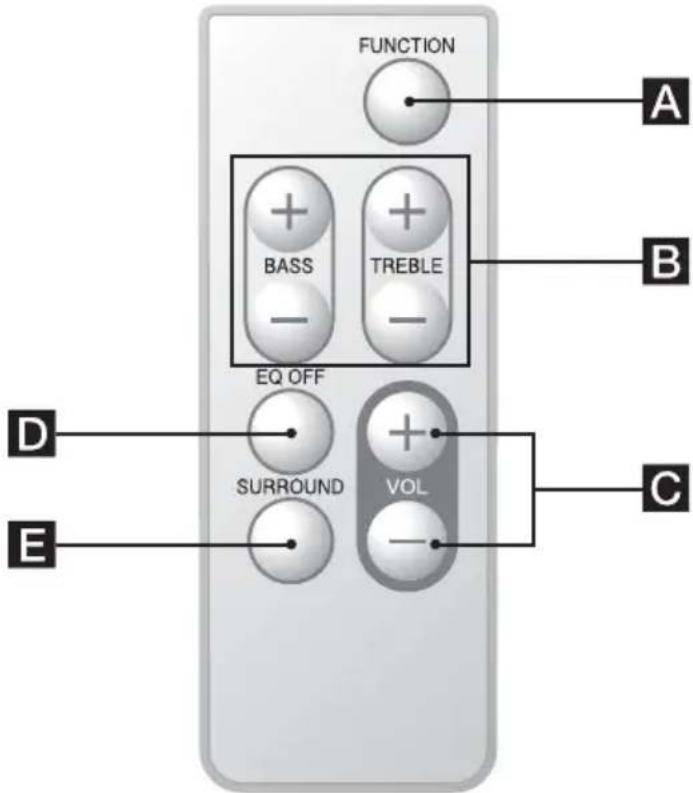

FUNCTION A B BASS TREBLE EQ OFF SURROUND VOL D C EDe standaardinstellingen zijn onderstreept.
A FUNCTION: Hiermee verandert u de ingangsbron.
Mobiele telefoon LINE
B BASS +/-: Hiermee stelt u de lage tonen in. (in ±3 stappen)
TREBLE +/-: Hiermee stelt u de hoge tonen in. (in ±3 stappen)
C VOL +/-: Hiermee stelt u het volumeniveau in. (op 10 niveaus)
D EQ OFF: Hiermee stelt u de lage en hoge tonen terug op de standaardinstelling.
E SURROUND: Hiermee schakelt u het surroundgeluidseffect aan en uit.
Uit Aan
Opmerking
Als uw mobiele telefoon is uitgerust met een toonregelaar of andere klankregelfuncties, schakelt u deze uit voordat u de telefoon met het systeem gebruikt.
Luisteren naar muziek van een draagbare audiospeler
Verander in stap 2 de ingangsbron naar LINE en begin vervolgens de muziek af te spelen op de draagbare audiospeler.
De LINE-indicator gaat aan.
Veelgestelde vragen
Hieronder vindt u enkele veelgestelde vragen over het systeem.
Kan ik de toetsen op het hoofdapparaat of de afstandsbediening gebruiken om de mobiele telefoon te bedienen?
U kunt de mobiele telefoon niet bedienen met dit systeem.
Moet ik de mobiele telefoon bedienen om naar muziek te luisteren?
U moet op de mobiele telefoon naar de muziek zoeken en het afspelen ervan starten. Voor meer informatie over de bediening van de mobiele telefoon, raadpleegt u de gebruiksaanwijzing.
Als een telefoongesprek binnenkomt op de mobiele telefoon terwijl ik naar muziek luister via dit systeem, wordt de beltoon dan ook via de luidspreker uitgevoerd?
Dit systeem voert het geluid van de beltoon en de stem van de beller niet uit.
Als de mobiele telefoon in de stille functie staat, kan ik dan muziek afspelen via de luidspreker van dit systeem?
Dit hangt af van het type mobiele telefoon. Raadpleeg de gebruiksaanwijzing van uw mobiele telefoon.
Welk type mobiele telefoon kan ik met dit systeem gebruiken?
U kunt naar muziek luisteren met iedere mobiele telefoon van Sony Ericsson die is uitgerust met een Fast port-aansluiting.
Problemen oplossen
Mocht zich een probleem met uw systeem voordoen, dan zoekt u in de onderstaande controlelijst uw probleem op en neemt u de aangegeven maatregelen. Als het probleem aanhoudt, neemt u contact op met uw Sonyhandelaar.
Merk op dat wanneer het onderhoudspersoneel beslist om tijdens een herstelling onderdelen te vervangen, deze onderdelen eventueel kunnen worden ingehouden.
Als u het systeem voor een herstelling terugbrengt, moet u ervoor zorgen dat u alle onderdelen van het systeem meebrengt. Dit product is een systeemproduct en bijgevolg moet het volledige systeem worden teruggebracht om te kunnen nagaan welk onderdeel hersteld moet worden.
De ON-indicator knippert.
- Het systeem staat in de beveiligingsstand. Schakel de netspanningsadapter met subwoofer uit en weer aan.
Er is geen geluid.
- Controleer dat de netspanningsadapter met subwoofer aan staat.
- Controleer de aansluitingen.
- Druk op VOL +. Als het volumeniveau nog steeds laag is, ondanks dat u het volumeregelaar van het systeem op het maximumniveau hebt ingesteld, stelt u het volumeniveau in op de aangesloten mobiele telefoon of speler.
- Controleer dat de mobiele telefoon goed is aangesloten.
- Controleer dat de mobiele telefoon muziek afspeelt.
De afstandsbediening werkt niet.
- Verwijder alle obstakels.
- Richt de afstandsbediening op de afstandsbedieningssensor op het hoofdapparaat.
- Vervang de batterij.
- Plaats het systeem uit de buurt van tl-verlichting.
Er is een zware bromtoon of veel ruis.
- Zet het systeem verder weg van de storingsbron.
- Sluit het systeem aan op een ander stopcontact.
- Als u luistert naar een FM-zender, sluit u de bijgeleverde FM-draadantenne aan. (blz 5)
Het geluid is vervormd.
• Verlaag het volumeniveau.
- Sluit geen andere apparatuur aan dan draagbare audiospelers.
Voorzorgsmaatregelen
Voor uw veiligheid
- Het netsnoer mag uitsluitend door een vakbekwame reparateur worden vernieuwd.
- Gebruik uitsluitend de meegeleverde netspanningsadapter. Gebruik geen andere netspanningsadapter.
Stekkerpolariteit
Installeren
- Installeer het systeem niet in een hellende positie.
- Plaats het systeem niet op locaties die heet zijn, aan direct zonlicht blootgesteld zijn, stoffig zijn, zeer vochtig zijn, of extreem koud zijn.
- Wees voorzichtig met het plaatsen van het hoofdapparaat of de netspanningsadapter met subwoofer op een speciaal behandelde vloer (met was, olie, lak, enz.), omdat vlekken of verkleuring kunnen optreden.
Reinigen
Reinig de behuizingen met een zachte doek die licht is bevochtigd met een zacht reinigingsmiddel of water. Gebruik geen schuurspons, schuurmiddel of oplosmiddel zoals alcohol of benzine. Reinig de Fast port-aansluiting regelmatig met een wattenstaafje of zachte doek.
Technische gegevens
Hoofdapparaat
Continu RMS-uitgangsvermogen (referentie):
$$ 5 \mathrm{W} + 5 \mathrm{W} $$
$$ (1 \mathrm{kHz}, 10 \% \mathrm{THV}) $$
Ingangen
Mobiele telefoon (ingangsaansluiting):
Geschikt voor mobiele telefoons van Sony
Ericsson uitgerust met een
Fast port-aansluiting
LINE: mini-ingangsaansluiting
$$ (\text { stereo }) $$
Luidsprekereenheden: 28 mm diameter
Afmetingen (b/h/d): Ong. 206 × 53 × 88 mm
Bedrijfstemperatuur: 10°C tot 35°C
Stroomvereisten: Gelijkstroomingang: 12 V, 1,0 A
Netspanningsadapter met subwoofer
Continu RMS-uitgangsvermogen (referentie):
$$ 15 \mathrm{W} (100 \mathrm{Hz}, 10\% \mathrm{THV}) $$
Luidsprekereenheden: 70 mm diameter
Afmetingen (b/h/d): Ong. 218 × 74 × 131 mm,
$$ \text { incl. uitstekende } $$
$$ \text { onderdelen } $$
Bedrijfstemperatuur: 10°C tot 35°C
Gelijkstroomuitgang:
$$ 1 2 \mathrm{V}, 1, 0 \mathrm{A} $$
Bijgeleverde accessoires
Zie blz 4.
Het ontwerp en de technische gegevens kunnen zonder voorafgaande kennisgeving worden veranderd.
