Typ produktu	Kompaktowy zestaw Hi-Fi
Marka	Sony
Model	CPFMP001
Wymiary (zestaw główny)	206 × 53 × 88 mm (dł./wys./gł.)
Waga (zestaw główny)	0,45 kg
Wymiary (zasilacz z subwooferem)	218 × 74 × 131 mm
Waga (zasilacz z subwooferem)	1,3 kg
Moc wyjściowa (zestaw główny)	5 W + 5 W (1 kHz, 10 % THD)
Moc wyjściowa (subwoofer)	15 W (100 Hz, 10 % THD)
Głośniki (główny)	2 × 28 mm średnicy
Głośnik (subwoofer)	70 mm średnicy
Zasilanie	Wejście AC: 110-240 V, 0,7 A, 50/60 Hz; Wyjście DC: 12 V, 1,0 A
Temperatura pracy	10 °C do 35 °C
Wejścia	Gniazdo telefonu (złącze Fast Port), Gniazdo LINE IN (mini-jack stereo)
Funkcje	Regulacja basów i sopranów (BASS/TREBLE ±3 poziomy), Efekt Surround, Resetowanie EQ
Kompatybilność	Telefony komórkowe Sony Ericsson ze złączem Fast Port
Akcesoria w zestawie	Zasilacz z subwooferem, Antena przewodowa FM, Kabel LINE IN, Pilot
Bezpieczeństwo	Nie narażać na wilgoć, nie blokować otworów wentylacyjnych, używać wyłącznie dostarczonego zasilacza
Konserwacja	Czyścić miękką szmatką lekko zwilżoną wodą lub łagodnym detergentem; nie używać rozpuszczalników
Bateria pilota	Bateria litowa CR2025
Instrukcja	100 stron, dostępna w języku francuskim i kilku innych (do pobrania na notice-facile.com)

Często zadawane pytania - CPFMP001 SONY

Czy mogę używać przycisków na zestawie głównym lub pilocie do sterowania telefonem komórkowym?

Nie, nie możesz sterować telefonem komórkowym za pomocą tego systemu. Używaj elementów sterujących telefonu.

Czy muszę używać elementów sterujących telefonu komórkowego, aby słuchać muzyki?

Tak, musisz wybrać muzykę i rozpocząć odtwarzanie na telefonie komórkowym. Aby uzyskać więcej informacji, zapoznaj się z instrukcją obsługi telefonu.

Jeśli mój telefon komórkowy odbiera połączenie podczas słuchania muzyki, czy usłyszę dzwonek przez głośniki?

Nie, ten system nie przesyła dźwięku dzwonka telefonu ani głosu rozmówcy.

Jeśli mój telefon komórkowy jest w trybie cichym, czy usłyszę muzykę przez głośniki?

To zależy od typu telefonu komórkowego. Sprawdź instrukcję obsługi swojego telefonu komórkowego.

Jakiego typu telefonu komórkowego mogę używać z tym systemem?

Możesz słuchać muzyki z telefonu komórkowego Sony Ericsson wyposażonego w złącze Fast Port.

Jak naładować telefon za pomocą systemu?

Umieść telefon komórkowy na złączu zestawu głównego. Ładowanie baterii rozpocznie się automatycznie.

Co zrobić, jeśli wskaźnik ON miga?

System jest w trybie chronionym. Wyłącz zasilacz z subwooferem, a następnie włącz go ponownie.

Nie ma dźwięku, co sprawdzić?

Upewnij się, że zasilacz jest włączony, sprawdź połączenia, zwiększ głośność i upewnij się, że telefon odtwarza muzykę. W razie potrzeby dostosuj głośność telefonu.

Pilot nie działa, co robić?

Usuń wszelkie przeszkody, skieruj pilota w stronę czujnika, wymień baterię (CR2025) i odsuń system od lamp fluorescencyjnych.

Jak wyczyścić system?

Czyść obudowy miękką szmatką lekko zwilżoną łagodnym detergentem lub wodą. Nie używaj szorstkich gąbek, proszków szorujących ani rozpuszczalników. Regularnie czyść złącze Fast Port wacikiem.

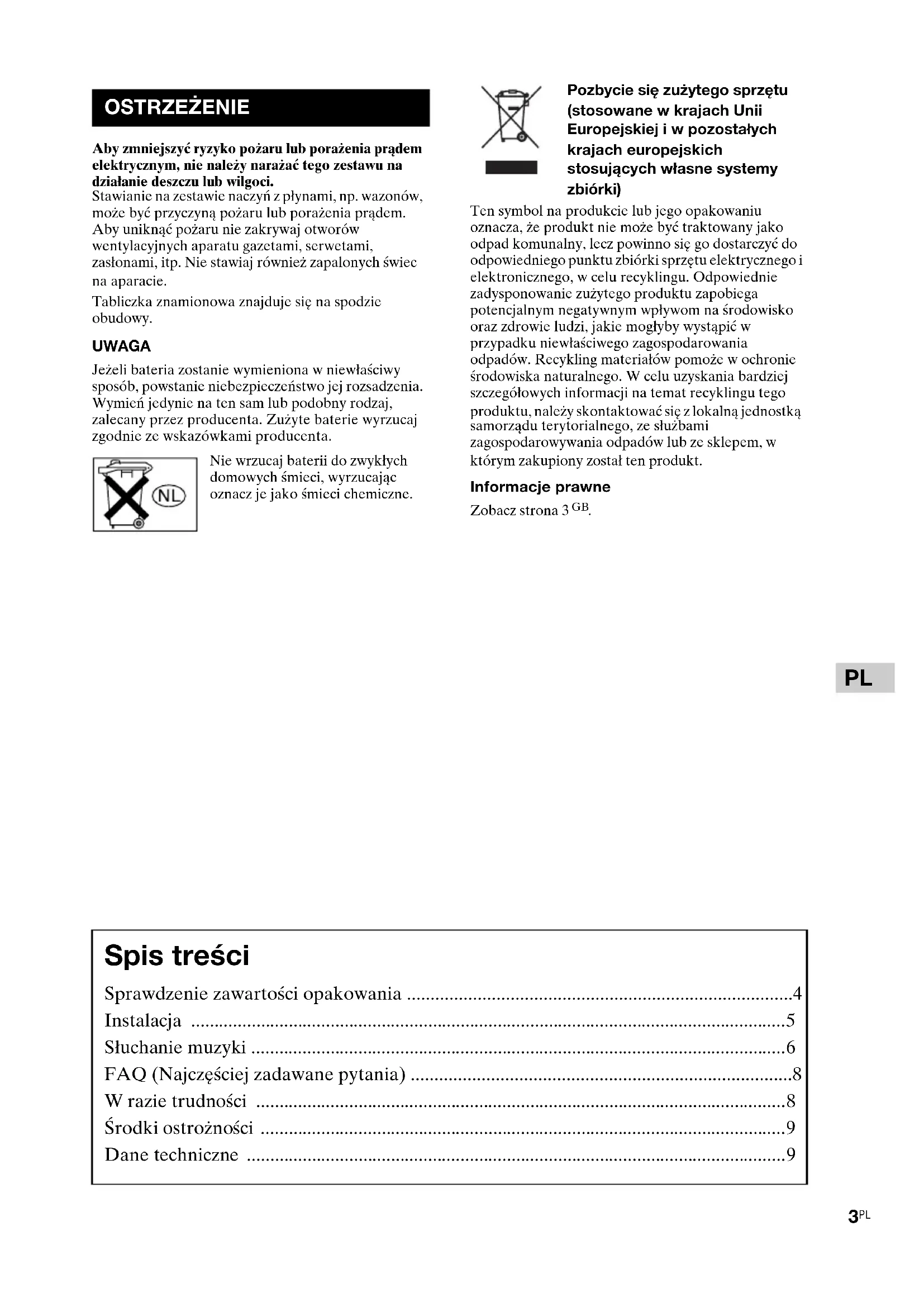

INSTRUKCJA OBSŁUGI CPFMP001 SONY

Aby zmniejszyć ryzyko pożaru lub porażenia prądem elektrycznym, nie należy narażać tego zestawu na działanie deszczu lub wilgoci.

Stawianie na zestawie naczyń z płynami, np. wazonów, może być przyczyną pożaru lub porażenia prądem. Aby uniknąć pożaru nie zakrywaj otworów wentylacyjnych aparatu gazetami, serwetami, zasłonami, itp. Nie stawiaj również zapalonych świecie na aparacie.

Tabliczka znamionowa znajduje się na spodzie obudowy.

UWAGA

Jeżeli bateria zostanie wymieniona w niewłaściwy sposób, powstanie niebezpieczeństwo jej rozsadzenia. Wymień jedynie na ten sam lub podobny rodzaj, zalecany przez producenta. Zużyte baterie wyrzucaj zgodnie ze wskazówkami producenta.

Nie wrzucaj baterii do zwykłych domowych śmieci, wyrzucając oznacz je jako śmieci chemiczne.

Pozbycie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących własne systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomoże w ochronie środowiska naturalnego. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Informacje prawne

Zobacz strona 3 GB.

PL

Spis treści

Sprawdzenie zawartości opakowania ....4

Instalacja ....5

Słuchanie muzyki ....6

FAQ (Najczęściej zadawane pytania) 8

W razie trudności ....8

Środki ostrożności 9

Dane techniczne 9

Sprawdzenie zawartości opakowania

Urządzenie główne Zasilacz sieciowy z subwooferem

* Kształt wtyczki jest różny, zależnie od regionu.

Antena przewodowa FM Kabel LINE IN Pilot

Przygotowanie pilota

Wyciągnij pasek izolacyjny, aby umożliwiać dopływ energii z baterii. Bateria znajduje się w pilocie.

Aby wymienić baterię, postępuj według instrukcji poniżej.

1 Wysuń i wyjmij pojemnik baterii.

2 Włóż nową baterię litową, stronę oznaczoną + skierowaną do góry.

Bateria litowa CR2025

3 Wsuń z powrotem pojemnik baterii.

Uwaga

Jeżeli nie będziesz używać pilota przez dłuższy czas, wyjmij baterię aby zapobiec ewentualnym uszkodzeniom z powodu wycieku z baterii i korozji.

Uwagi dotyczące baterii litowej

• Baterię litową przechowuj poza zasięgiem dzieci. Jeżeli dojdzie do połknięcia baterii, natychmiast skontaktuj się z lekarzem.
• Wytrzyj baterię suchą ściereczką aby dobrze kontaktowała.
• Pamiętaj o przestrzeganiu właściwego ułożenia biegunów podczas wkładania baterii.
• Nie chwytaj baterii metalowymi szczypcami, może to spowodować spięcie.

Wskazówka

Gdy pilot przestaje operować systemem, wymień baterię na nową.

OSTRZEŻENIE

Bateria może wybuchnąć przy niewłaściwym używaniu.

Nie ładuj ponownie, nie demontuj i nie wyrzucaj do ognia.

Poniższa ilustracja jest przykładem umieszczenia systemu. Zasilacz sieciowy z subwooferem może być położony gdziekolwiek na podłodze.

Uwagi

• Nie używaj zasilacza sieciowego z subwooferem dla innego urządzenia.
• Nie podłączaj innego zasilacza sieciowego do głównego urządzenia.
• System nie jest przeznaczony do użytku jako urządzenie przenośne.

Do złącza DC IN

cza DC IN Do gniazdka ściennego

Do tego systemu możesz podłącać przenośne odtwarzacze audio. Podłącz odtwarzacz do złącza LINE IN, używając dostarczonego kabla LINE IN.

Aby słuchać radia FM wbudowanego w telefon komórkowy, podłącz dostarczoną antenę przewodową FM do złącza FM ANT.

Do złącza FM ANT Antena przewodowa FM* (w zestawie) Do złącza LINE IN Kabel LINE IN** (w zestawie) Przenośny odtwarzacz audio, itp.

* Rozciągnij poziomo antenę przewodową FM.

**Koniec, na którym znajduje się rdzeń ferrytowy podłącz do złącza LINE IN.

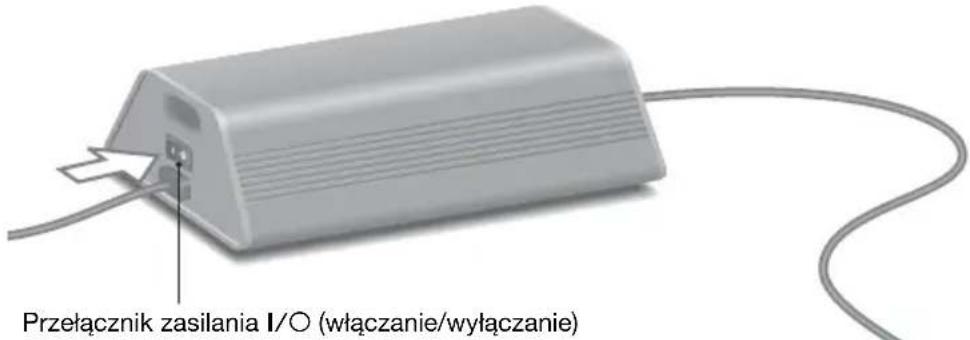

1 Włącz zasilacz sieciowy z subwooferem.

Urządzenie główne też jest zasilane.

Przełącznik zasilania I/O (włączanie/wyłączanie)

2 Naciśnij FUNCTION, aby przełączyć funkcję z LINE na telefon.

Wskaźnik LINE wyłączy się.

R Czujnik zdalnego sterowania (wewnątrz)

Wskaznik SURROUND Wskaznik LINE Wskaznik ON

3 Wybierz piosenki, zacznij odtwarzanie na telefonie komórkowym i umieść go w złączu urządzenia głównego.

System jednocześnie ładuje baterię telefonu komórkowego.

Użyj telefonu komórkowego do odtwarzania, zatrzymywania odtwarzania i innych operacji.

Jeżeli używasz telefonu komórkowego gdy znajduje się w złączu, podtrzymaj telefon drugą ręką.

Aby użyć systemu jako ładowarki baterii

Umieść telefon komórkowy w złączu urządzenia głównego. Ładowanie baterii zaczyna się automatycznie.

FUNCTION A B BASS TREBLE EQ OFF D SURROUND VOL C E

Ustawienia domyślne są podkreślone.

A FUNCTION: Przełącza źródło wejścia.

Telefon LINE

B BASS +/-: Reguluje tony niskie. (±3 stopnie)

TREBLE +/-: Reguluje tony wysokie. (±3 stopnie)

C VOL +/-: Nastawia głośność. (10 poziomów)

D EQ OFF: Zeruje tony niskie i wysokie.

E SURROUND: Włącza i wyłącza efekt dźwięku dookólnego.

Wyłączony ↔ Włączony

Uwaga

Jeżeli telefon komórkowy posiada korektor lub inne funkcje regulacji dźwięku, wyłącz je zanim zaczniesz używać telefonu z tym systemem.

Aby słuchać muzyki z przenośnego odtwarzacza audio

Przełącz funkcję na LINE w kroku 2 i następnie zacznij odtwarzanie na przenośnym odtwarzaczu audio.

Zapali się wskaźnik LINE.

FAQ (Najczęściej zadawane pytania)

Poniżej znajdziesz często zadawane pytania dotyczące systemu.

Czy mogę używać przycisków na urządzeniu głównym lub na pilocie aby operować telefonem komórkowym?

Nie można operować telefonem komórkowym za pomocą tego systemu.

Czy muszę operować telefonem komórkowym aby słuchać muzyki?

Należy poszukać muzyki i zacząć odtwarzanie przy użyciu telefonu komórkowego. Szczegółowe informacje o operowaniu telefonem komórkowym znajdziesz w jego instrukcji obsługi.

Jeżeli ktoś zadzwoni na telefon komórkowy w czasie, gdy słucham muzyki przez ten system, czy dzwonek telefonu także będzie słychać z głośnika?

Ten system nie wyprowadza dźwięku dzwonka telefonu, ani głosu dwoniącego.

Czy słychać będzie muzykę z głośnika gdy telefon komórkowy będzie w trybie wyciszenia?

Zależy to od telefonu komórkowego. Sprawdź w instrukcji obsługi swojego telefonu komórkowego.

Jaki rodzaj telefonu komórkowego może być używany z tym systemem?

Możesz słuchać muzyki z każdego telefonu Sony Ericsson, posiadającego złącze Fast port.

W razie trudności

Jeżeli napotkasz na problem z systemem, znajdź ten problem na liście usuwania problemów poniżej i podejmij wskazane działanie korygujące. Jeżeli problem nie daje się usunąć, skontaktuj się ze swoim sprzedawcą Sony.

Możesz zatrzymać części wymienione przez personel serwisowy w trakcie naprawy.

Oddawany do naprawy zestaw musi być kompletny.

Ten produkt składa się z wielu komponentów, dlatego też do lokalizacji problemu potrzebny jest cały zestaw.

Miga wskaźnik ON.

- System jest w trybie ochronnym. Wyłącz i włącz zasilacz sieciowy z subwooferem.

Brak jest dźwięku.

• Upewnij się, że zasilacz sieciowy z subwooferem jest włączony.
• Sprawdź połączenia.
• Naciśnij VOL +. Jeżeli głośność jest nadal niska przy nastawieniu głośności systemu na maksymalną, nastaw głośność podłączonego telefonu komórkowego lub odtwarzacza.
• Upewnij się, że telefon komórkowy jest dobrze podłączony.
• Upewnij się, że telefon komórkowy odtwarza muzykę.

Pilot nie działa.

• Usuń przeszkody.
• Skieruj pilota na czujnik urządzenia głównego.
• Wymień baterię.
• Umieść system z dala od świetlówek.

Występuje duży przydźwięk lub zakłócenia.

• Odsuń zestaw od źródła zakłóceń.
• Podłącz system do innego gniazdka ściennego.
• Jeżeli słuchasz stacji FM, podłącz dostarczoną antenę przewodową FM. (strona 5)

Dźwięk jest zniekształcony.

• Zmniejsz głośność.
• Nie podłączaj innych urządzeń, poza przenośnym odtwarzaczem audio.

Środki ostrożności

O bezpieczeństwie

• Przewód sieciowy może zostać wymieniony jedynie w upoważnionej stacji serwisu.
• Używaj jedynie dostarczonego zasilacza sieciowego. Nie używaj żadnego innego zasilacza sieciowego.

Biegunowość wtyczki

O wyborze miejsca

• Nie stawiaj zestawu w pozycji przechylonej.
• Nie umieszczaj systemu w miejscach gorących i nasłonecznionych, zakurzonych, bardzo wilgotnych lub bardzo zimnych.
• Weź pod uwagę, że umieszczenie tego urządzenia lub zasilacza sieciowego z subwooferem na podłodze o specjalnym wykończeniu (woskowanej, olejowanej, polerowanej itp.) może spowodować plamy lub odbarwienie.

O czyszczeniu

Wyczyść obudowy miękką ściereczką lekko zwilżoną łagodnym roztworem detergentu lub wodą. Nie używaj żadnego rodzaju ostrych myjek, proszku do szorowania ani środków takich jak alkohol lub benzen. Regularnie czyść złącze Fast port wacikiem lub miękką ściereczką.

Dane techniczne

Urządzenie główne

Wyjście ciągłe mocy skutecznej RMS (odniesienia):

$$ 5 \mathrm{W} + 5 \mathrm{W} $$

$$ (1 \mathrm{kHz}, 10 \% \text { całk. znieksz. } $$

$$ \text { harm. } $$

Wejścia

Telefon (terminal wejścia):

$$ \text { Akceptuje telefony } $$

$$ \text { komórkowe ze złączem } $$

$$ \text { Sony Ericsson Fast port } $$

LINE: wejście typu mini jack

$$ (\text { stereofoniczne }) $$

Głośniki: średnica 28 mm

Wymiary (szer./wys./dl.):

$$ \mathrm{W} \text { przybliż. } 2 0 6 \times 5 3 \times $$

$$ 8 8 \mathrm{mm} $$

Masa: W przybliż. 0,45 kg

Temperatura pracy: 10°C do 35°C

Zasilanie: Wejście zasilacza: 12 V,

$$ 1, 0 \mathrm{A} $$

Zasilacz sieciowy z subwooferem

Wyjście ciągłe mocy skutecznej RMS (odniesienia):

$$ 15 \mathrm{W} (100 \mathrm{Hz}, 10\% \mathrm{ca} \mathrm{k}. $$

$$ \text { znieksz. harm.) } $$

Głośniki: średnica 70 mm

Wymiary (szer./wys./dł.):

$$ \mathrm{W} \text { przybliż. } 2 1 8 \times 7 4 \times $$

$$ 1 3 1 \mathrm{mm}, \text { w tym części } $$

$$ w y s t a j a c e $$

Masa: W przybliż. 1,3 kg

Temperatura pracy: 10°C do 35°C

Zasilanie: Wejście zasilania

$$ \text { sieciowego: } 1 1 0 \mathrm{V} - $$

$$ 2 4 0 \mathrm{V}, 0, 7 \mathrm{A}, 5 0 / 6 0 \mathrm{Hz} $$

$$ \text { Wyjście zasilacza: } 1 2 \mathrm{V}, $$

$$ 1, 0 \mathrm{A} $$

Dostarczone wyposażenie

Zobacz strona 4.

Konstrukcja i dane techniczne mogą ulec zmianie bez uprzedzenia.
