CPFMP001 - Hi-Fi-Anlage SONY - Kostenlose Bedienungsanleitung

Produkttyp	Kompakte Hi-Fi-Anlage
Marke	Sony
Modell	CPFMP001
Abmessungen (Hauptgerät)	206 × 53 × 88 mm (B/H/T)
Gewicht (Hauptgerät)	0,45 kg
Abmessungen (Netzteil mit Subwoofer)	218 × 74 × 131 mm
Gewicht (Netzteil mit Subwoofer)	1,3 kg
Ausgangsleistung (Hauptgerät)	5 W + 5 W (1 kHz, 10 % Klirrfaktor)
Ausgangsleistung (Subwoofer)	15 W (100 Hz, 10 % Klirrfaktor)
Lautsprecher (Hauptgerät)	2 × 28 mm Durchmesser
Lautsprecher (Subwoofer)	70 mm Durchmesser
Stromversorgung	AC-Eingang: 110-240 V, 0,7 A, 50/60 Hz; DC-Ausgang: 12 V, 1,0 A
Betriebstemperatur	10 °C bis 35 °C
Eingänge	Telefonbuchse (Fast-Port-Anschluss), LINE-IN-Buchse (Stereo-Miniklinke)
Funktionen	Einstellung von Bass und Höhen (BASS/TREBLE ±3 Stufen), Surround-Effekt, EQ-Reset
Kompatibilität	Sony Ericsson Mobiltelefone mit Fast-Port-Anschluss
Mitgeliefertes Zubehör	Netzteil mit Subwoofer, FM-Drahtantenne, LINE-IN-Kabel, Fernbedienung
Sicherheit	Nicht Feuchtigkeit aussetzen, Lüftungsöffnungen nicht blockieren, nur das mitgelieferte Netzteil verwenden
Pflege	Mit einem weichen, leicht mit Wasser oder mildem Reinigungsmittel angefeuchteten Tuch reinigen; keine Lösungsmittel verwenden
Fernbedienungsbatterie	Lithiumbatterie CR2025
Bedienungsanleitung	100 Seiten, verfügbar auf Französisch und mehreren Sprachen (Download auf notice-facile.com)

Häufig gestellte Fragen - CPFMP001 SONY

Kann ich die Tasten des Hauptgeräts oder der Fernbedienung verwenden, um mein Mobiltelefon zu steuern?

Nein, Sie können Ihr Mobiltelefon nicht mit diesem System steuern. Verwenden Sie die Bedienelemente Ihres Telefons.

Muss ich die Bedienelemente meines Mobiltelefons verwenden, um Musik zu hören?

Ja, Sie müssen die Musik auf Ihrem Mobiltelefon auswählen und die Wiedergabe starten. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Telefons.

Wenn mein Mobiltelefon einen Anruf erhält, während ich Musik höre, höre ich dann das Klingeln über die Lautsprecher?

Nein, dieses System überträgt weder den Klingelton des Telefons noch die Stimme Ihres Gesprächspartners.

Wenn mein Mobiltelefon im Lautlos-Modus ist, höre ich dann die Musik über die Lautsprecher?

Das hängt vom Typ des Mobiltelefons ab. Konsultieren Sie die Bedienungsanleitung Ihres Mobiltelefons.

Welchen Typ von Mobiltelefon kann ich mit diesem System verwenden?

Sie können Musik von einem Sony Ericsson Mobiltelefon mit Fast-Port-Anschluss hören.

Wie lade ich mein Telefon mit dem System?

Legen Sie Ihr Mobiltelefon auf den Anschluss des Hauptgeräts. Das Laden des Akkus beginnt automatisch.

Was tun, wenn die ON-Anzeige blinkt?

Das System befindet sich im Schutzmodus. Schalten Sie das Netzteil mit Subwoofer aus und dann wieder ein.

Es gibt keinen Ton, was soll ich überprüfen?

Stellen Sie sicher, dass das Netzteil eingeschaltet ist, überprüfen Sie die Anschlüsse, erhöhen Sie die Lautstärke und vergewissern Sie sich, dass Ihr Telefon Musik abspielt. Stellen Sie gegebenenfalls die Lautstärke des Telefons ein.

Die Fernbedienung funktioniert nicht, was tun?

Entfernen Sie alle Hindernisse, richten Sie die Fernbedienung auf den Sensor, ersetzen Sie die Batterie (CR2025) und halten Sie das System von Leuchtstofflampen fern.

Wie reinige ich das System?

Reinigen Sie die Gehäuse mit einem weichen, leicht mit einer milden Reinigungslösung oder Wasser angefeuchteten Tuch. Verwenden Sie keine Scheuerschwämme, Scheuerpulver oder Lösungsmittel. Reinigen Sie den Fast-Port-Anschluss regelmäßig mit einem Wattestäbchen.

BEDIENUNGSANLEITUNG CPFMP001 SONY

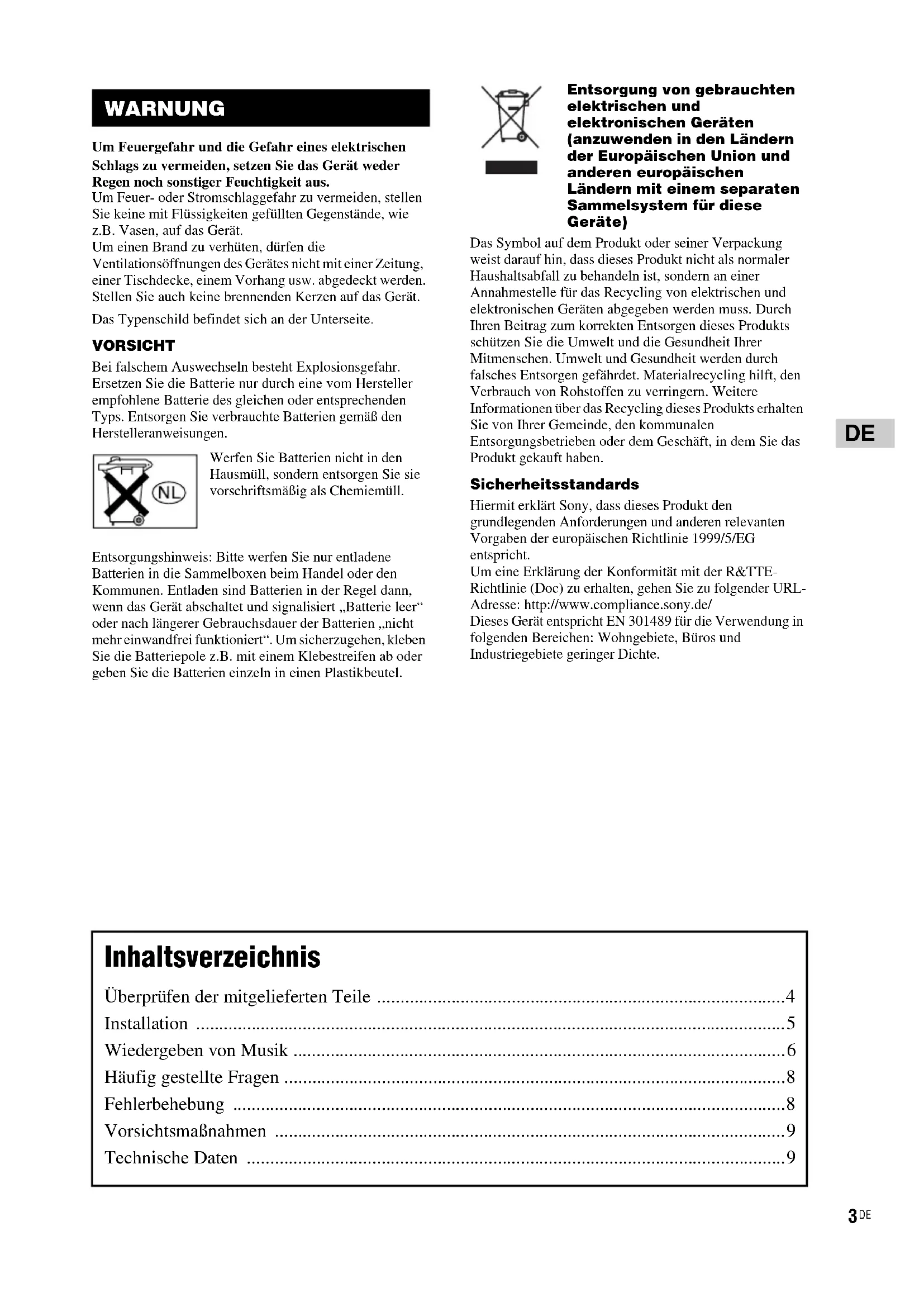

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Um Feuer- oder Stromschlaggefahr zu vermeiden, stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z.B. Vasen, auf das Gerät.

Um einen Brand zu verhüten, dürfen die Ventilationsöffnungen des Gerätes nicht mit einer Zeitung, einer Tischdecke, einem Vorhang usw. abgedeckt werden. Stellen Sie auch keine brennenden Kerzen auf das Gerät.

Das Typenschild befindet sich an der Unterseite.

VORSICHT

Bei falschem Auswechseln besteht Explosionsgefahr. Ersetzen Sie die Batterie nur durch eine vom Hersteller empfohlene Batterie des gleichen oder entsprechenden Typs. Entsorgen Sie verbrauchte Batterien gemäß den Herstelleranweisungen.

Werfen Sie Batterien nicht in den Hausmüll, sondern entsorgen Sie sie vorschriftsmäßig als Chemiemüll.

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und signalisiert „Batterie leer“ oder nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“. Um sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Sicherheitsstandards

Hiermit erklärt Sony, dass dieses Produkt den grundlegenden Anforderungen und anderen relevanten Vorgaben der europäischen Richtlinie 1999/5/EG entspricht. Um eine Erklärung der Konformität mit der R&TTE-Richtlinie (Doc) zu erhalten, gehen Sie zu folgender URL-Adresse: http://www.compliance.sony.de/ Dieses Gerät entspricht EN 301489 für die Verwendung in folgenden Bereichen: Wohngebiete, Büros und Industriegebiete geringer Dichte.

Inhaltsverzeichnis

Überprüfen der mitgelieferten Teile ....4

Installation 5

Wiedergeben von Musik 6

Häufig gestellte Fragen 8

Fehlerbehebung 8

Vorsichtsmaßnahmen 9

Technische Daten 9

Hauptgerät Netzgerät mit Subwoofer

* Die Form des Steckers ist je nach Region unterschiedlich.

UKW-Wurfantenne LINE IN-Kabel Fernbedienung

Vorbereitung der Fernbedienung

Ziehen Sie die Isolierfolie heraus, damit die Batterie elektrischen Kontakt hat. Die Fernbedienung enthält bereits eine Batterie.

Um die Batterie auszuwechseln, gehen Sie folgendermaßen vor.

1Ziehen Sie den Batteriehalter heraus.

2Legen Sie eine neue Lithiumbatterie mit obenliegendem Pluspol (+) ein.

Lithiumbatterie CR2025

3Schieben Sie den Batteriehalter wieder ein.

Hinweis

Wenn Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie die Batterie heraus, um mögliche Beschädigung durch Auslaufen der Batterie und Korrosion zu vermeiden.

Anmerkungen zur Lithiumbatterie

• Halten Sie die Lithiumbatterie außer Reichweite von Kindern. Sollte die Batterie versehentlich verschluckt werden, konsultieren Sie sofort einen Arzt.
• Wischen Sie die Batterie mit einem trockenen Tuch ab, um guten Kontakt zu gewährleisten.
• Achten Sie beim Einlegen der Batterie auf korrekte Polarität.
• Halten Sie die Batterie nicht mit einer metallenen Pinzette, weil es sonst zu einem Kurzschluss kommen kann.

Tipp

Wenn das Gerät nicht mehr auf die Fernbedienung anspricht, ersetzen Sie die Batterie durch eine neue.

WARNUNG

Bei unsachgemäßer Behandlung kann die Batterie explodieren.

Unterlassen Sie Aufladen, Zerlegen oder Wegwerfen ins Feuer.

Die nachstehende Abbildung zeigt ein Beispiel der Aufstellung des Systems. Sie können das Netzgerät mit Subwoofer an einer beliebigen Stelle auf den Boden stellen.

Hinweise

• Verwenden Sie das Netzgerät mit Subwoofer nicht für irgendein anderes Gerät.
• Schließen Sie kein anderes Netzgerät an das Hauptgerät an.
• Das System ist nicht für den Einsatz als tragbares Gerät ausgelegt.

An die Buchse DC IN An eine Netzsteckdose

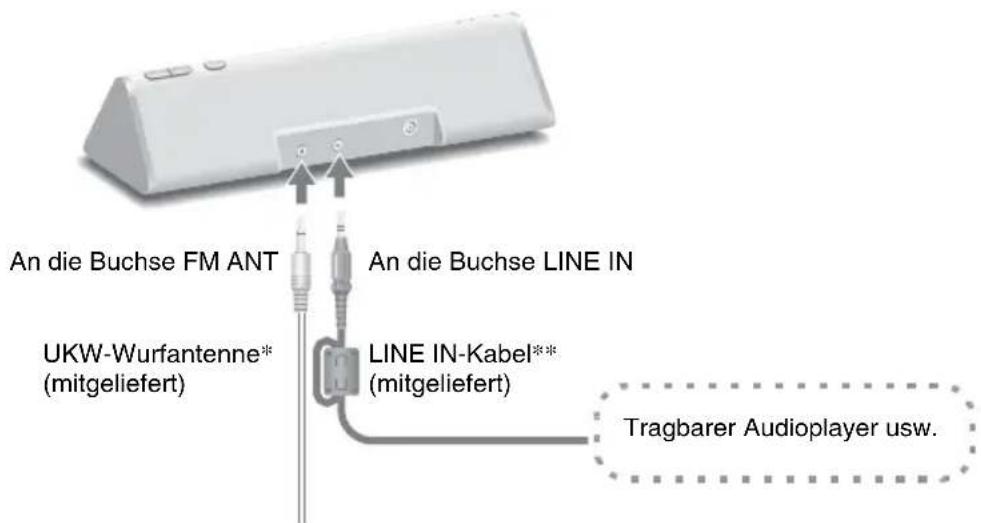

Sie können tragbare Audioplayer an das System anschließen. Schließen Sie den Player über das mitgelieferte LINE IN-Kabel an die Buchse LINE IN an.

Um ein in ein Handy eingebaute UKW-Radio zu hören, schließen Sie die mitgelieferte UKW-Wurfantenne an die Buchse FM ANT an.

An die Buchse FM ANT UKW-Wurfantenne* (mitgeliefert) An die Buchse LINE IN LINE IN-Kabel** (mitgeliefert) Tragbarer Audioplayer usw.

* Die UKW-Wurfantenne horizontal ausspannen.

** Schließen Sie das Ende mit dem Ferritring an die Buchse LINE IN an.

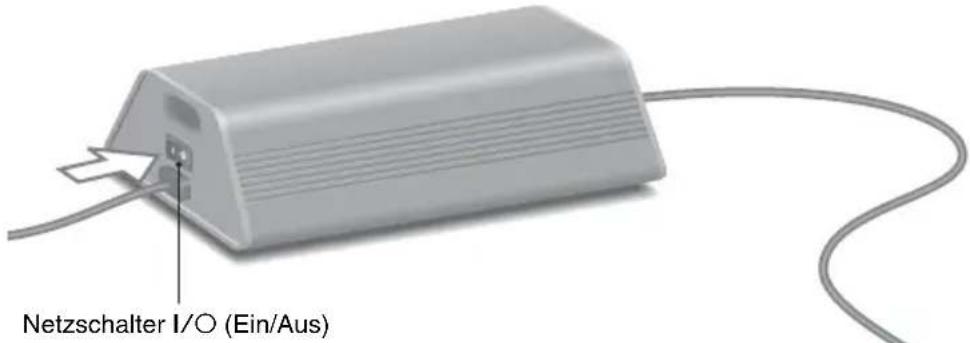

1 Schalten Sie das Netzgerät mit Subwoofer ein.

Dadurch wird auch das Hauptgerät mit Strom versorgt.

Netzschalter I/O (Ein/Aus)

2 Drücken Sie FUNCTION, um die Funktion von LINE auf das Handy umzuschalten.

Die Lampe LINE erlischt.

Fernbedienungssensor (innen)

Lampe SURROUND

Lampe LINE

Lampe ON

FUNCTION

VOLUME +/-

nbedienungssensor (innen) Lampe SURROUND Lampe LINE Lampe ON VOLUME +/-

3 Setzen Sie Ihr Handy in den Anschluss des Hauptgerätes ein, nachdem Sie am Handy Songs ausgewählt und die Wiedergabe gestartet haben.

Gleichzeitig lädt das System den Akku des Handys auf.

Benutzen Sie Ihr Handy zum Starten/Stoppen der Wiedergabe und zur Durchführung anderer Operationen.

Wenn Sie das im Anschluss befindliche Handy bedienen, stützen Sie es mit der anderen Hand ab.

So benutzen Sie das System als Ladegerät

Setzen Sie das Handy in den Anschluss des Hauptgerätes ein. Der Ladevorgang beginnt automatisch.

FUNCTION A B BASS TREBLE EQ OFF SURROUND VOL D C E

Die Standardeinstellung ist unterstrichen.

A FUNCTION: Dient zum Umschalten der Eingangsquelle.

Handy ↔ LINE

B BASS +/-: Dient zum Einstellen der Bässe. (±3 Stufen)

TREBLE +/-: Dient zum Einstellen der Höhen. (±3 Stufen)

C VOL +/-: Dient zum Einstellen der Lautstärke. (10 Stufen)

DEQ OFF: Dient zum Zurückstellen der Bässe und Höhen.

E SURROUND: Dient zum Ein- und Ausschalten des Surroundeffekts.

Aus ←→ Ein

Hinweis

Falls Ihr Handy mit einem Entzerrer oder anderen Klangregelfunktionen ausgestattet ist, schalten Sie diese aus, bevor Sie das Handy mit dem System verwenden.

So geben Sie Musik mit einem tragbaren Audioplayer wieder

Schalten Sie die Funktion in Schritt 2 auf LINE um, und starten Sie dann die Wiedergabe an Ihrem tragbaren Audioplayer.

Die Lampe LINE leuchtet auf.

Häufig gestellte Fragen

Der folgende Abschnitt behandelt einige der häufig gestellten Fragen zum System.

Kann ich das Handy mit den Tasten des Hauptgerätes oder der Fernbedienung bedienen?

Das Handy kann nicht mit diesem System bedient werden.

Muss ich das Handy bedienen, um Musik zu hören?

Musiksuche und Wiedergabestart müssen am Handy durchgeführt werden. Einzelheiten über die Bedienung Ihres Handys entnehmen Sie bitte dessen Bedienungsanleitung.

Wenn das Handy während der Musikwiedergabe über dieses System einen Anruf empfängt, wird der Rufton auch über den Lautsprecher ausgegeben?

Dieses System gibt den Rufton des Handys oder die Stimme des Anrufers nicht aus.

Wird Musik auch im Stummmodus des Handys über den Lautsprecher ausgegeben?

Das hängt vom Typ des Handys ab. Schlagen Sie bitte in der Bedienungsanleitung Ihres Handys nach.

Welche Art von Handy kann ich mit diesem System benutzen?

Sie können Musik von jedem Sony Ericsson-Handy mit Fast port-Anschluss wiedergeben.

Fehlerbehebung

Sollten Sie ein Problem mit Ihrem System haben, suchen Sie das Problem in der nachstehenden Fehlerbehebungs-Checkliste, und ergreifen Sie die angegebene Abhilfemaßnahme. Sollte das Problem bestehen bleiben, wenden Sie sich an Ihren Sony-Händler.

Wenn während einer Reparatur Teile von Wartungstechnikern ausgetauscht werden, werden diese Teile von ihnen eventuell einbehalten.

Reichen Sie gegebenenfalls die gesamte Anlage zur Reparatur ein, nicht einzelne Teile.

Bei diesem Produkt handelt es sich um eine Komplettanlage und die gesamte Anlage wird benötigt, um Fehler zu ermitteln.

Die Lampe ON blinkt.

- Das System befindet sich im Schutzmodus. Schalten Sie das Netzgerät mit Subwoofer aus und wieder ein.

Kein Ton.

• Vergewissern Sie sich, dass das Netzgerät mit Subwoofer eingeschaltet ist.
• Überprüfen Sie die Anschlüsse.
• Drücken Sie VOL +. Falls die Lautstärke noch immer niedrig ist, obwohl Sie die Systemlautstärke auf den Maximalpegel erhöht haben, stellen Sie die Lautstärke des angeschlossenen Handys oder Players ein.
• Vergewissern Sie sich, dass das Handy einwandfrei angeschlossen ist.
• Vergewissern Sie sich, dass das Handy die Musik wiedergibt.

Die Fernbedienung funktioniert nicht.

• Beseitigen Sie etwaige Hindernisse.
- Richten Sie die Fernbedienung auf den Sensor des Hauptgerätes.
- Wechseln Sie die Batterie aus.
- Stellen Sie das System von Leuchtstofflampen entfernt auf.

Starkes Brummen oder Rauschen.

• Stellen Sie die Anlage weiter entfernt von der Störquelle auf.
• Schließen Sie das System an eine andere Netzsteckdose an.
• Um UKW-Sender zu hören, schließen Sie die mitgelieferte UKW-Wurfantenne an. (Seite 5)

Der Ton ist verzerrt.

• Reduzieren Sie die Lautstärke.
• Schließen Sie außer tragbaren Audioplayern keine anderen Geräte an.

Vorsichtsmaßnahmen

Info zur Sicherheit

• Das Netzkabel darf nur von einer qualifizierten Kundendienststelle ausgewechselt werden.
• Verwenden Sie ausschließlich das mitgelieferte Netzteil. Benutzen Sie kein anderes Netzteil.

Polarität des Steckers

Zur Aufstellung

• Stellen Sie die Anlage nicht auf eine schiefe Unterlage.
• Stellen Sie das System nicht an Orten auf, die Wärme, direktem Sonnenlicht, Staub, hoher Luftfeuchtigkeit oder extremer Kälte ausgesetzt sind.
• Lassen Sie bei der Aufstellung des Hauptgerätes oder des Netzgerätes mit Subwoofer auf besonders behandelten (gewachsten, geölten, polierten usw.) Fußböden Vorsicht walten, da es zu Fleckenbildung oder Verfärbung kommen kann.

Reinigung

Reinigen Sie das Gehäuse mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung oder Wasser angefeuchtet haben. Verwenden Sie keine Schleifkissen, Scheuerpulver oder Lösungsmittel, wie Alkohol oder Benzin. Reinigen Sie den Fast port-Anschluss regelmäßig mit einem Wattestäbchen oder einem weichen Tuch.

Technische Daten

Hauptgerät

Sinus-Dauertonleistung (Bezugswert):

5W + 5W

(1 kHz, 10%

Gesamtklirrfaktor)

Eingänge

Handy (Eingangsanschluss):

Akzeptiert Handys mit

Sony Ericsson Fast port-

Anschluss

LINE: Eingang (Stereo-

Minibuchse)

Lautsprechereinheiten: 28 mm Durchm.

Abmessungen (B/H/T): ca. 206 × 53 × 88 mm

Gewicht: ca. 0,45 kg

Betriebstemperatur: 10°C bis 35°C

Stromversorgung: Gleichstromeingang: 12 V, 1,0 A

Netzgerät mit Subwoofer

Sinus-Dauertonleistung (Bezugswert):

15 W (100 Hz, 10%

Gesamtklirrfaktor)

Lautsprechereinheiten: 70 mm Durchm.

Abmessungen (B/H/T): ca. 218 × 74 × 131 mm,

einschließlich

vorstehender Teile

Gewicht: ca. 1,3 kg

Betriebstemperatur: 10°C bis 35°C

Stromversorgung: Wechselstromeingang:

Mitgeliefertes Zubehör

Siehe Seite 4.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
