XM-6ES - Hi-Fi-Anlage SONY - Kostenlose Bedienungsanleitung

Produkttyp	Leistungsverstärker für Autoradio
Marke	Sony
Modell	XM-6ES
Nennausgangsleistung	100 W × 6 (4 Ω) oder 165 W × 6 (2 Ω); 330 W × 3 (4 Ω) gebrückt
Maximale Leistung	270 W × 6 (2 Ω); insgesamt 1 620 W
Verstärkertechnologie	Klasse D
Stromversorgung	12 V Gleichstrom (negative Masse), 10,5-16 V
Stromverbrauch	50 A (bei Nennleistung, 4 Ω)
Lautsprecherimpedanz	2-8 Ω (Stereo), 4-8 Ω (gebrückt)
Integrierte Filter	Hochpass (HP), Tiefpass (LP), Bandpass (BP) für jedes Kanalpaar
Frequenzgang	10 Hz - 40 kHz (+0 dB)
Gesamtklirrfaktor	≤ 0,05 % (1 kHz, 4 Ω)
Eingänge	6 × RCA (Niederpegel) oder Hochpegeleingang über Adapter
Ausgänge	Lautsprecherklemmen (6 Kanäle), 2 × Line Out RCA
Schutz	Schutzschaltung (Überhitzung, Kurzschluss, Gleichstrom) mit Leuchtanzeige
Einschaltung	Fernbedienung (REMOTE) oder Hochpegelsignalerkennung
Eingebaute Sicherung	30 A

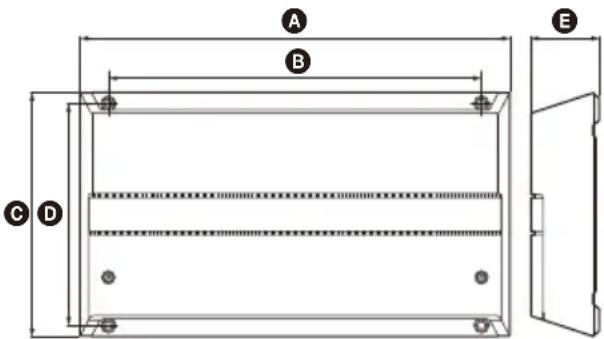

Abmessungen (L × H × T)	380 × 60 × 215 mm
Gewicht	4,06 kg
Installation	Kofferraum oder unter einem Sitz; Kühlkörperabdeckung ausrichtbar
Wartung	Reinigung mit einem trockenen Tuch; Austausch der Sicherung durch ein identisches Modell
Sicherheit	Nicht Feuchtigkeit oder Staub aussetzen; Batterie vor Installation abklemmen
Ersatzteile	Montageschrauben, Inbusschlüssel, Adapter (nicht im Lieferumfang für Hochpegeleingang)
Allgemeine Informationen	Hergestellt in Thailand; EU-Importeur: Sony Europe B.V.

Häufig gestellte Fragen - XM-6ES SONY

Wie hoch ist die Ausgangsleistung des Sony XM-6ES Verstärkers?

Die Nennleistung beträgt 100 W × 6 bei 4 Ω und 165 W × 6 bei 2 Ω. In gebrückter Konfiguration erreicht sie 330 W × 3 bei 4 Ω.

Wie installiere ich den Verstärker im Auto?

Installieren Sie ihn im Kofferraum oder unter einem Sitz an einem gut belüfteten Ort. Verwenden Sie die mitgelieferten Montageschrauben und bohren Sie 3-mm-Löcher in die Montageplatte. Die Kühlkörperabdeckung kann nach Ihren Wünschen ausgerichtet werden.

Welche Eingangsanschlussarten sind möglich?

Zwei Typen: Niederpegel (über RCA-Kabel) und Hochpegel (über Lautsprecherkabel-zu-RCA-Adapter, nicht im Lieferumfang). Verwenden Sie den Schalter INPUT VOLTAGE, um den Modus auszuwählen: LOW oder HIGH.

Wie stelle ich die Filter des Verstärkers ein?

Verwenden Sie den FILTER-Schalter, um zwischen OFF, HP (Hochpass), LP (Tiefpass) oder BP (Bandpass) zu wählen. Die Grenzfrequenzen werden mit den Reglern HPF und LPF eingestellt, nachdem Sie den Bereich über den RANGE-Schalter (50-500 Hz oder 500-5 kHz) ausgewählt haben.

Was tun, wenn die Leuchtanzeige rot wird?

Dies zeigt eine Aktivierung der Schutzschaltung an. Schalten Sie den Verstärker aus, überprüfen Sie die Lautsprecherklemmen auf Kurzschlüsse, die Impedanz der Lautsprecher und stellen Sie sicher, dass die Massekabel korrekt angeschlossen sind. Lassen Sie ihn bei Überhitzung abkühlen.

Was ist die minimale Lautsprecherimpedanz?

Im Stereomodus verwenden Sie Lautsprecher von 2 Ω bis 8 Ω. Im gebrückten Modus muss die Impedanz zwischen 4 Ω und 8 Ω liegen.

Wie schalte ich den Verstärker ohne REMOTE-Kabel ein?

Stellen Sie den TURN-ON-Schalter auf SIGNAL. Der Verstärker schaltet sich automatisch ein, wenn ein Audiosignal am Hochpegeleingang erkannt wird. Beachten Sie, dass diese Funktion nicht bei allen Autoradios garantiert ist.

Kann ich den Verstärker an eine 12-V-Batterie anschließen?

Ja, er arbeitet mit 12 V Gleichstrom und negativer Masse. Die Versorgungsspannung muss zwischen 10,5 V und 16 V liegen. Verwenden Sie ein Stromkabel der Stärke AWG-1 oder dicker, um den Strom von 120 A bei voller Leistung zu unterstützen.

Wie verwende ich die LINE OUT-Ausgänge?

Die LINE OUT-Anschlüsse dienen zur Übertragung des Signals an einen zusätzlichen Verstärker. Stellen Sie den LINE OUT MODE-Schalter je nach Bedarf auf THRU (Durchschleifung), STEREO (Stereosumme) oder ALL (Monosumme).

Wie ist das Vorgehen beim Austausch der Sicherung?

Verwenden Sie eine Ersatzsicherung mit 30 A, die mit der Originalsicherung identisch ist. Wenn die Sicherung erneut durchbrennt, überprüfen Sie die Anschlüsse und wenden Sie sich an einen Sony-Händler, falls das Problem weiterhin besteht. Verwenden Sie niemals eine Sicherung mit höherer Stromstärke.

BEDIENUNGSANLEITUNG XM-6ES SONY

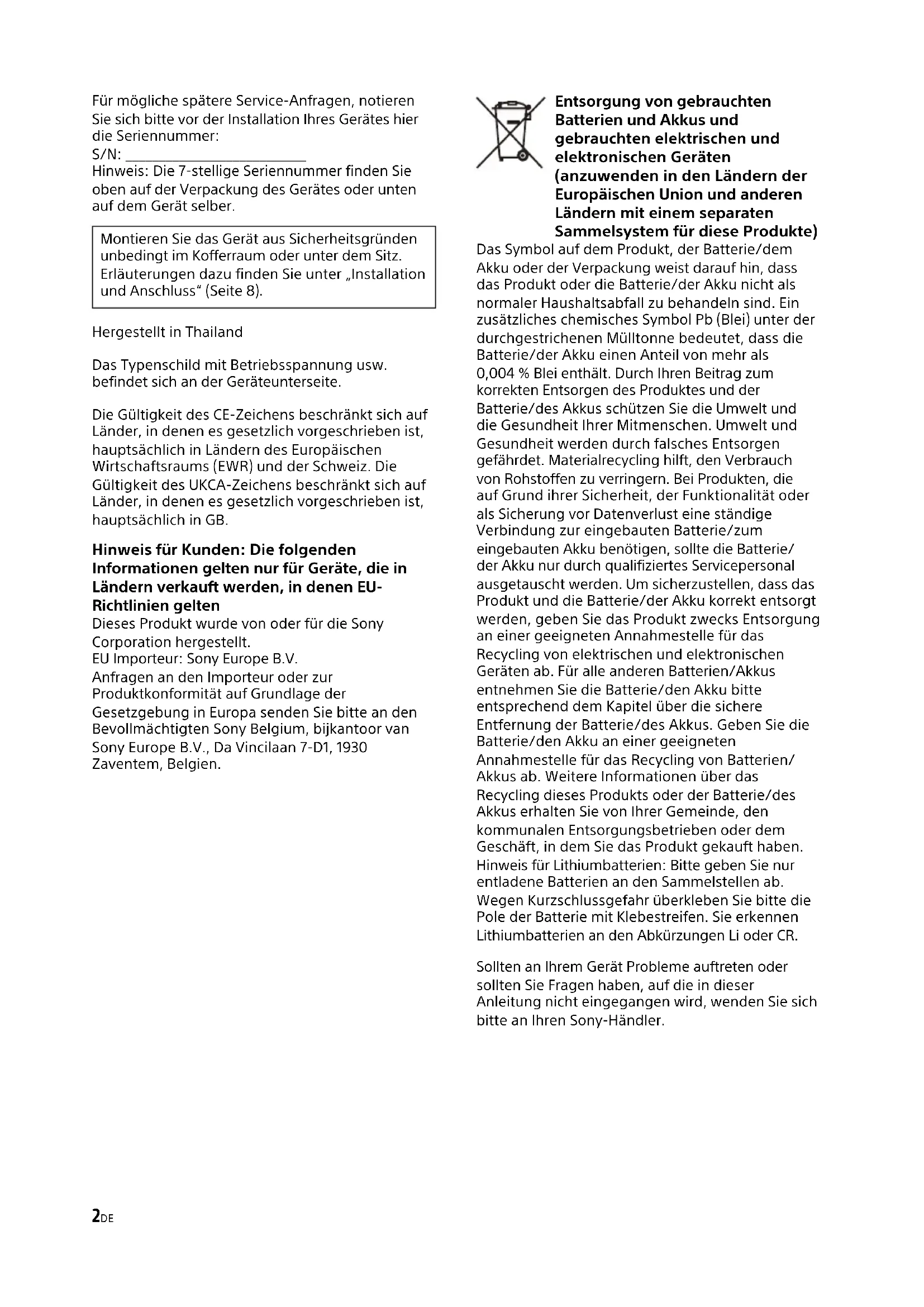

Für mögliche spätere Service-Anfragen, notieren Sie sich bitte vor der Installation Ihres Gerätes hier die Seriennummer:

S/N:

Hinweis: Die 7-stellige Seriennummer finden Sie oben auf der Verpackung des Gerätes oder unten auf dem Gerät selber.

Montieren Sie das Gerät aus Sicherheitsgründen unbedingt im Kofferraum oder unter dem Sitz. Erläuterungen dazu finden Sie unter „Installation und Anschluss“ (Seite 8).

Hergestellt in Thailand

Das Typenschild mit Betriebsspannung usw. befindet sich an der Geräteunterseite.

Die Gültigkeit des CE-Zeichens beschränkt sich auf Länder, in denen es gesetzlich vorgeschrieben ist, hauptsächlich in Ländern des Europäischen Wirtschaftsraums (EWR) und der Schweiz. Die Gültigkeit des UKCA-Zeichens beschränkt sich auf Länder, in denen es gesetzlich vorgeschrieben ist, hauptsächlich in GB.

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten

Dieses Produkt wurde von oder für die Sony

Corporation hergestellt.

Anfragen an den Importeur oder zur

Produktkonformität auf Grundlage der

Gesetzgebung in Europa senden Sie bitte an den

Bevollmächtigten Sony Belgium, bijkantoor van

Sony Europe B.V., Da Vincilaan 7-D1, 1930

Zaventem, Belgien.

Entsorgung von gebrauchten Batterien und Akkus und gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf dem Produkt, der Batterie/dem Akku oder der Verpackung weist darauf hin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,004 % Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie/des Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie/zum eingebauten Akku benötigen, sollte die Batterie/der Akku nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass das Produkt und die Batterie/der Akku korrekt entsorgt werden, geben Sie das Produkt zwecks Entsorgung an einer geeigneten Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien/Akkus entnehmen Sie die Batterie/den Akku bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie/des Akkus. Geben Sie die Batterie/den Akku an einer geeigneten Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie/des Akkus erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

Merkmale

• Nennausgangsleistung von 100 W (bei 4 Ω) und 165 W (bei 2 Ω).
• Technologie der Klasse D*1
• Bei Autoanlagen ohne Line-Ausgang kann über einen Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert) eine Direktverbindung (Hochpegel-Eingangsverbindung) zum Lautsprecherausgang der Autoanlage hergestellt werden.
• Dank der Einschaltfunktion mit Hochpegel-Signalerkennung kann das Gerät ohne REMOTE-Verbindung aktiviert werden.
• Integrierter HP- (Hochpassfilter), LP-(Tiefpassfilter) und BP-Filter (Bandpassfilter) für CH 1/2, CH 3/4 und CH 5/6.
• Schutzschaltung und -anzeige sind vorhanden.
• Pulsgeregeltes Stromversorgungsteil*2 für stabile, geregelte Ausgangsleistung.

\*1 Technologie der Klasse D

Die Technologie der Klasse D ist eine Methode zum Konvertieren und Verstärken von Musiksignalen in Impulssignale hoher Geschwindigkeit mithilfe von MOSFETs. Darüber hinaus zeichnet sie sich durch hohe Effizienz und geringe Wärmeentwicklung aus.

\*2 Pulsgeregeltes Stromversorgungsteil

Dieses Gerät verfügt über einen integrierten Leistungsregler, der den Strom von der Autobatterie mit 12 V Gleichstrom über einen Halbleiter-Schalter in Impulse hoher Geschwindigkeit konvertiert. Diese Impulse werden über den integrierten Pulstransformator hochtransformiert und in positiv und negativ getrennt, bevor sie wieder in Gleichstrom konvertiert werden. Damit lassen sich Spannungsschwankungen von der Autobatterie ausgleichen. Dieses System zeichnet sich durch sein geringes Gewicht und eine hocheffiziente Stromversorgung mit einem niederohmigen Ausgang aus.

Inhalt

Merkmale 3

Lage und Funktion der Teile und Bedienelemente

Endverstärker.... 5

Installation und Anschluss

Montageteile und Anschlusszubehör ..... 8

Installation 8

Anschlüsse....9

Weitere Informationen

Sicherheitsmaßnahmen 14

Wartung 14

Technische Daten 15

Störungsbehebung 16

Support-Website 16

Endverstärker

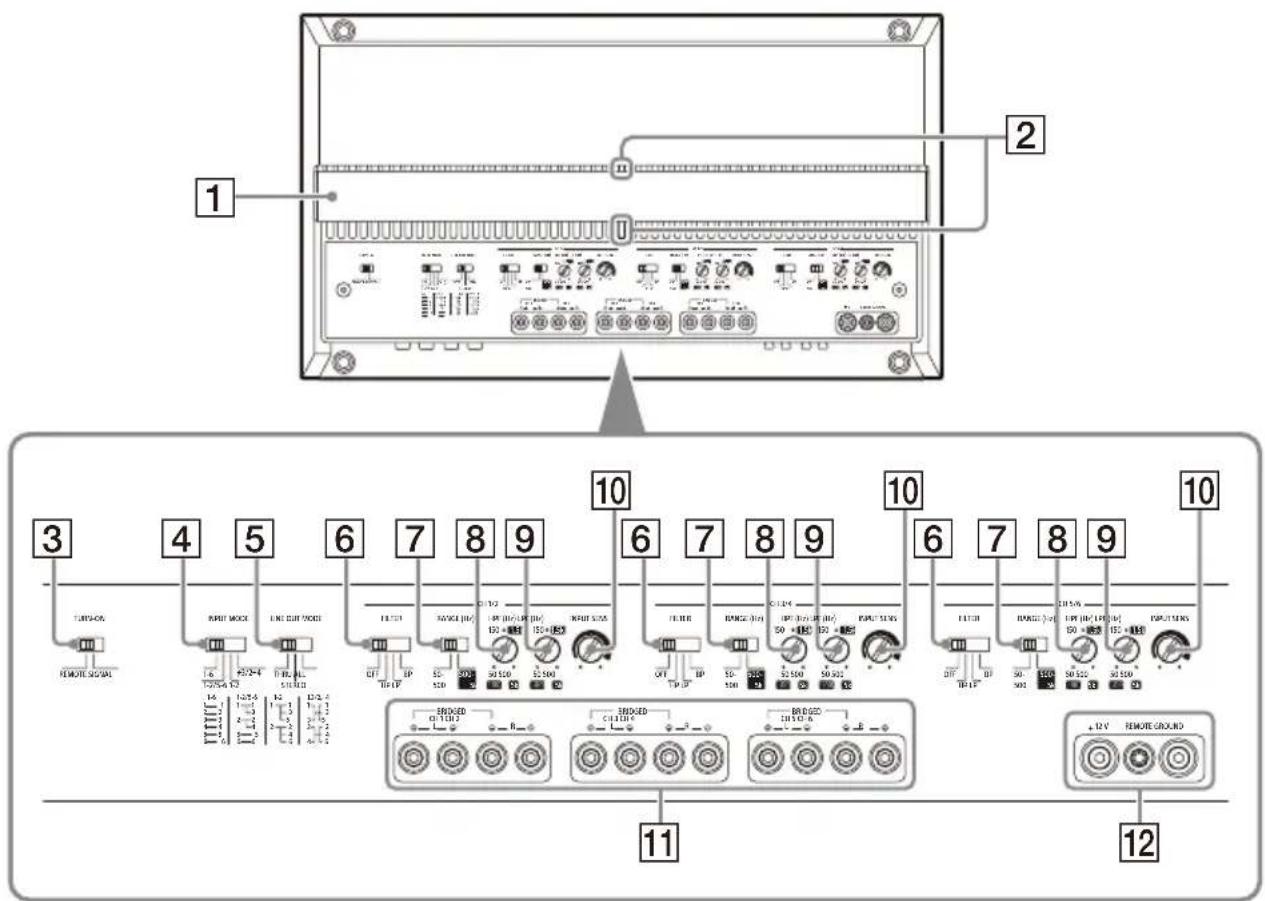

Bedienfeld (Oberseite)

1 2 3 4 5 6 7 8 9 10 11 12 TURS-OS REMOTE SCS/OS PART MODE T225A+V F1R+UL 51100 F1T+IF SP 500 ISO+400 ISO+400 F1R+IF ISO+400 F1R+IF F1R+IF F1R+IF F1R+IF F1R+IF F1R+IF F1R+IF F1R+IF F1R+IF F1R+IF F1R+IF F1R+IF F1R+IF F1R+IF F1R+IF F1R+IF F1R+IF F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 R F1 FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FUT FOUT FOUT FOUT FOUT FOUT FOUT FOUT FOUT FOUT FOUT FOUT FOUT FOUT FOUT FOUT FOUT FOUT FOUT FOUT FOUT

1 Wärmeableiterabdeckung

Die Ausrichtung der Wärmeableiterabdeckung kann nach Belieben geändert werden (Seite 8).

2 Statusanzeige

Leuchtet im Betrieb weiß. Wenn die Schutzschaltung anspricht, wechselt die Statusanzeige von Weiß zu Rot. Erläuterungen dazu finden Sie unter „Störungsbehebung“ (Seite 16).

3 Schalter TURN-ON

Zum Auswählen des Einschaltmodus für den Verstärker.

- „REMOTE“: Mit dieser Option wird der Ferneinschaltmodus ausgewählt. Der Verstärker schaltet sich ein, wenn vom Anschluss REMOTE ein Einschaltsignal eingeht. Erläuterungen dazu finden Sie unter „Anschluss REMOTE“ (Seite 10).

- „SIGNAL“: Mit dieser Option wird der Einschaltmodus mit Hochpegelerkennung ausgewählt. Der Verstärker schaltet sich ein, wenn vom Anschluss INPUT ein Einschaltsignal eingeht. Diese Funktion steht nur bei einer Hochpegel-Eingangsverbindung (Lautsprecherpegel) zur Verfügung. Erläuterungen dazu finden Sie unter „Anschluss REMOTE“ (Seite 10).

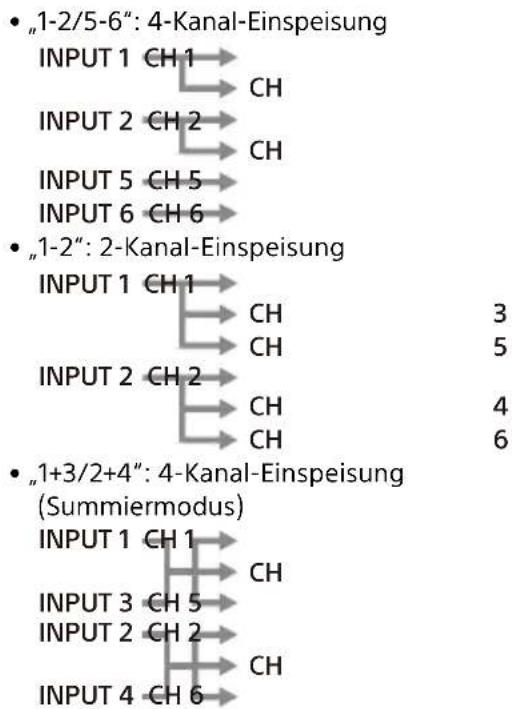

4 Schalter INPUT MODE

Zum Auswählen des Eingangsmodus.

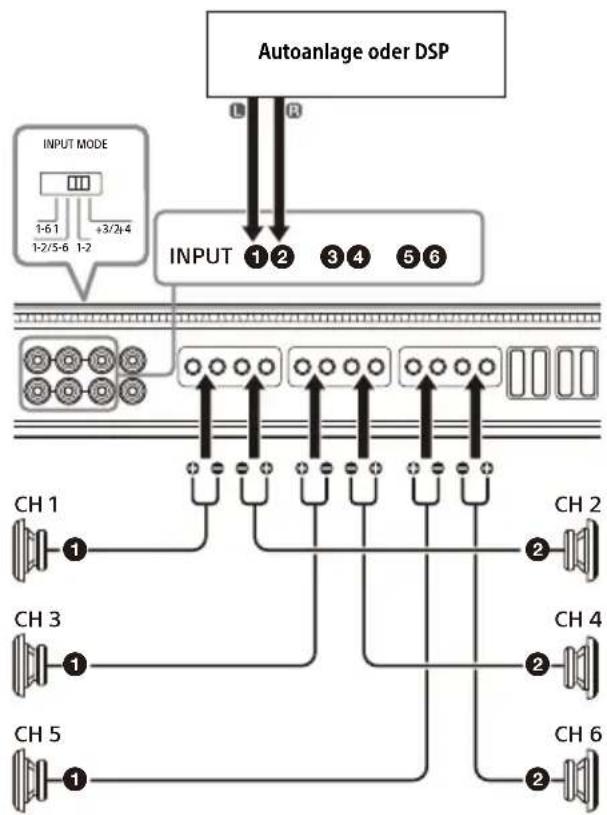

• "1-6": 6-Kanal-Einspeisung INPUT 1 → CH 1 INPUT 2 → CH 2 INPUT 3 → CH 3 INPUT 4 → CH 4 INPUT 5 → CH 5 INPUT 6 → CH 6


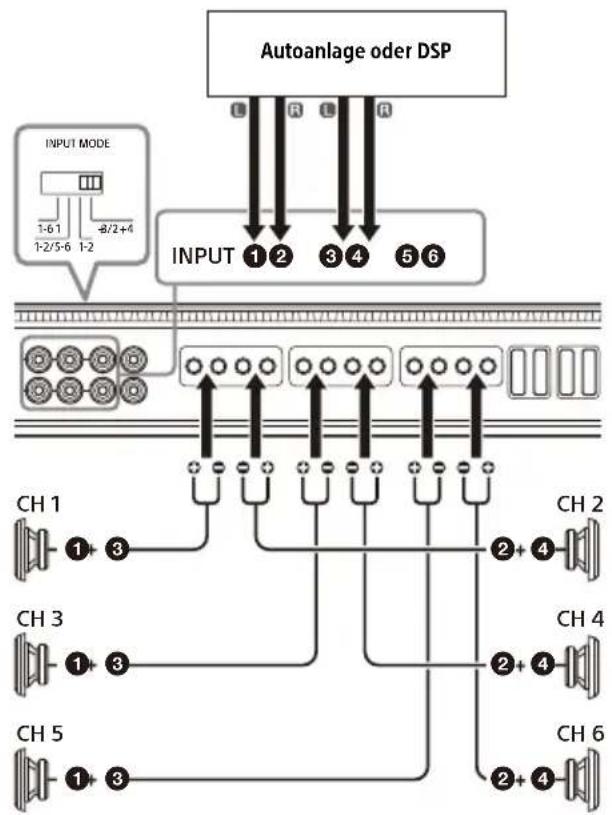

    G["1+3/2+4": 4-Kanal-Einspeisung (Summiermodus)"] --> H["INPUT 1 CH 1"]
    H --> I["CH"]
    J["1+3/2+4": 4-Kanal-Einspeisung (Summiermodus)"] --> K["INPUT 3 CH 5"]
    K --> L["CH"]
    M["1+3/2+4": 4-Kanal-Einspeisung (Summiermodus)"] --> N["INPUT 2 CH 2"]
    N --> O["CH"]
    P["1+3/2+4": 4-Kanal-Einspeisung (Summiermodus)"] --> Q["INPUT 4 CH 6"]

5 Schalter LINE OUT MODE

Zum Einstellen des Signalausgabemodus an den Anschlüssen LINE OUT 1 und 2. Die an allen LINE OUT-Anschlüssen ausgegebenen Signale sind ungefiltert und von keinen FILTER-Einstellungen beeinflusst.

- "THRU": Stereoausgabe (Durchschleifmodus) INPUT 1 LINE OUT 1 INPUT 2 LINE OUT 2

- „STEREO“: Stereoausgabe (Summiermodus) INPUT 1 LINE OUT 1 INPUT 3 INPUT 2 LINE OUT 2 INPUT 4

- „ALL“: Monoausgabe (Summiermodus) INPUT 1 LINE OUT 1 INPUT 2 INPUT 3 LINE OUT 2 INPUT 4

6 Schalter FILTER

Zum Einstellen des Filtermodus.

- „OFF“: Der Filter wird ausgeschaltet. - „HP“ (Hochpassfilter): Frequenzen unterhalb der HPF-Steuereinstellung werden herausgefiltert. - „LP“ (Tiefpassfilter): Frequenzen oberhalb der LPF-Steuereinstellung werden herausgefiltert. - „BP“ (Bandpassfilter): Der Frequenzbereich wird für die HPF-Steuierung automatisch auf 50 Hz – 500 Hz und für die LPF-Steuierung automatisch auf 500 Hz – 5 kHz festgelegt. Andere Frequenzen als die im Bereich der HPF- und LPF-Einstellungen werden herausgefiltert.

7 Schalter RANGE

Zum Einstellen des Frequenzbereichs zur HPF-(Hochpassfilter) und LPF-Steuerung (Tiefpassfilter).

- „50-500“: Frequenzbereich für Subwoofer. - „500-5k“: Frequenzbereich für Mittel- oder Hochtöner.

8 Regler HPF (Hochpassfilter)

Je nach der RANGE-Einstellung zum Einstellen der Grenzfrequenz im Bereich von 50 Hz – 500 Hz oder 500 Hz – 5 kHz.

9 Regler LPF (Tiefpassfilter)

Je nach der RANGE-Einstellung zum Einstellen der Grenzfrequenz im Bereich von 50 Hz – 500 Hz oder 500 Hz – 5 kHz.

10 Regler INPUT SENS (Eingangsempfindlichkeit) Zum Einstellen der Eingangspegelempfindlichkeit. Drehen Sie den Regler im Uhrzeigersinn, wenn der Ausgangspegel der angeschlossenen Audiogeräte niedrig ist.

11 Klemmschraubenkopf SPEAKER OUT

12 Klemmschraubenkopf +12 V Klemmschraubenkopf REMOTE Klemmschraubenkopf GROUND

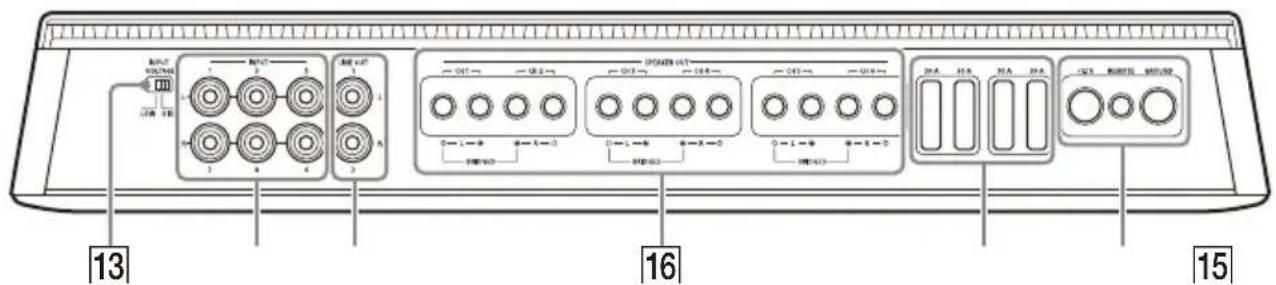

Anschlussfeld (Vorderseite)

13 16 15

13 Schalter INPUT VOLTAGE

Zum Auswählen des Typs der Eingangsverbindung.

• „LOW“: Mit dieser Option wird eine Niedrigpegel-Eingangsverbindung (Line-Pegel) über Cinch-Verlängerungskabel (nicht mitgeliefert) ausgewählt.
• „HIGH“: Mit dieser Option wird eine Hochpegel-Eingangsverbindung (Lautsprecherpegel) über einen Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert) ausgewählt.

14 Anschluss INPUT

Einzelheiten zur Verbindung siehe „Eingangsverbindung“ (Seite 10).

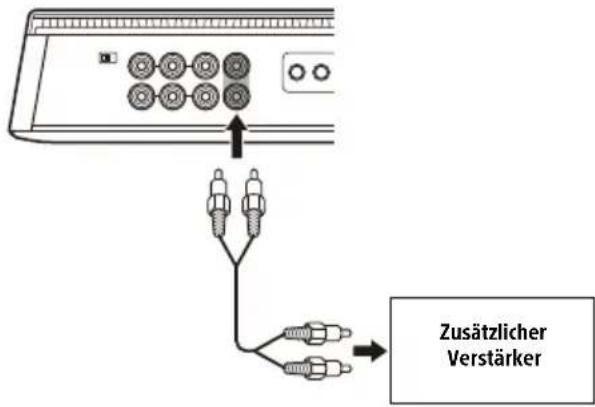

15 Anschluss LINE OUT Einzelheiten zur Verbindung siehe „Ausgangsverbindung“ (Seite 13).

16 Anschluss SPEAKER OUT Einzelheiten zur Verbindung siehe „Systemverbindungen“ (Seite 11).

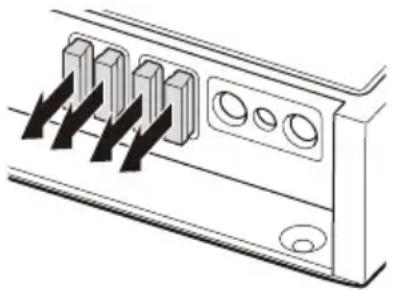

17 Sicherung (30 A)

18 Anschluss +12 V Anschluss REMOTE Anschluss GROUND

Installation und Anschluss

Montageteile und Anschlusszubehör

① Montageschraube (5 × 20 mm) (4)

② Inbusschlüssel (2,5 mm) (1)

In dieser Teileliste ist nicht der gesamte Inhalt der Packung aufgeführt.

Installation

Installieren des Verstärkers

• Montieren Sie den Verstärker im Kofferraum oder unter einem Sitz.
• Wählen Sie den Einbauort aus Sicherheitsgründen so aus, dass das Gerät beim Fahren nicht hinderlich ist.
• Installieren Sie den Verstärker nicht in der Nähe der Heizung oder an einer Stelle, die direktem Sonnenlicht oder hohen Temperaturen ausgesetzt ist.
• Montieren Sie den Verstärker nicht unter dem Bodenbelag im Auto, wo die Wärmeableitung des Geräts erheblich beeinträchtigt würde.
• Installieren Sie den Verstärker möglichst nicht an einer Stelle, an der er Regen, Feuchtigkeit, Staub oder Schmutz ausgesetzt ist.

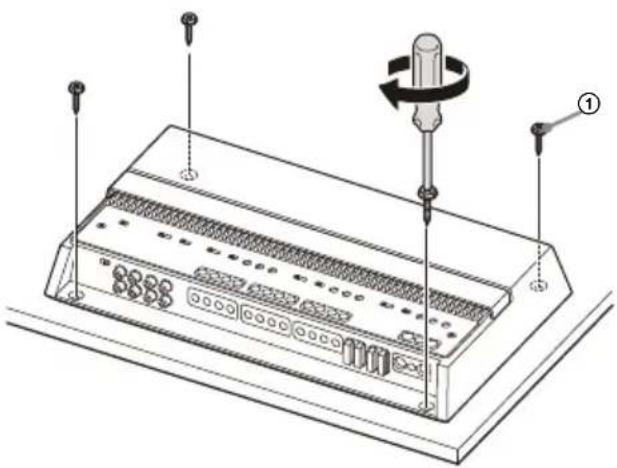

1 Platzieren Sie den Verstärker an der gewünschten Montageposition und markieren Sie dann auf der Montageplatte (nicht mitgeliefert) die 4 Bohrungen.
2 Bohren Sie an jeder Markierung ein Führungsloch mit einem Durchmesser von 3 mm und montieren Sie den Verstärker mit den Montageschrauben ① auf der Platte. Die Montageschrauben ① sind 20 mm lang. Achten Sie also darauf, dass die Montageplatte stärker als 20 mm ist.

Ändern der Ausrichtung der Wärmeableiterabdeckung

Die Ausrichtung der Wärmeableiterabdeckung kann nach Belieben geändert werden.

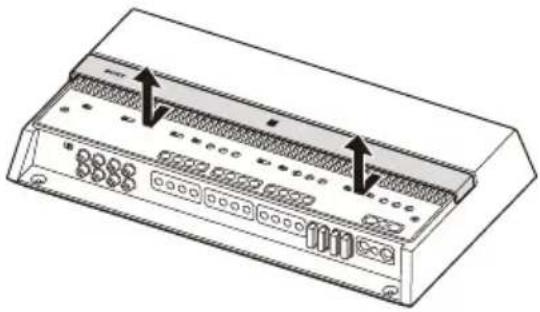

1 Schieben Sie die Abdeckung nach vorne und heben Sie sie dann zum Entfernen an.

2 Drehen Sie die Abdeckung in die gewünschte Richtung.

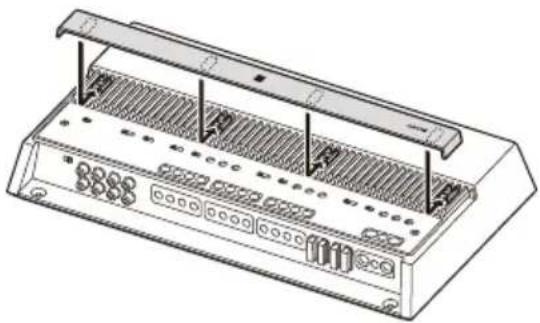

3 Richten Sie die Abdeckung an den Verriegelungen am Verstärker aus und schieben Sie die Abdeckung zurück, bis sie mit einem Klicken einrastet.

• Lösen Sie, bevor Sie irgendwelche Anschlüsse vornehmen, den Massepol an der Autobatterie, um Kurzschlüsse zu vermeiden. Verbinden Sie diesen Verstärker erst dann mit der +12-V-Stromversorgungsleitung, wenn alle anderen Leitungen angeschlossen wurden.
• Dieser Verstärker ist ausschließlich für den Betrieb an 12 V Gleichstrom mit negativer Erdung bestimmt.
• Betreiben Sie den Verstärker nicht mit einer schwachen Batterie, da er für die optimale Leistungsfähigkeit eine gute Stromversorgung benötigt.
• Wenn Ihr Auto mit einem Bordnavigationssystem o. Ä. ausgestattet ist und Sie den Masseanschluss von der Autobatterie trennen, kann der Speicher des Systems beschädigt werden. Lassen Sie die Masseleitung angeschlossen und verbinden Sie diesen Verstärker zum Vermeiden von Kurzschlüssen erst dann mit der +12-V-Stromversorgungsleitung, wenn alle anderen Leitungen angeschlossen wurden.
• Verlegen Sie die Ein- und Ausgangskabel nicht in der Nähe der +12-V-Stromversorgungsleitung. Andernfalls kann es zu Interferenzen kommen.

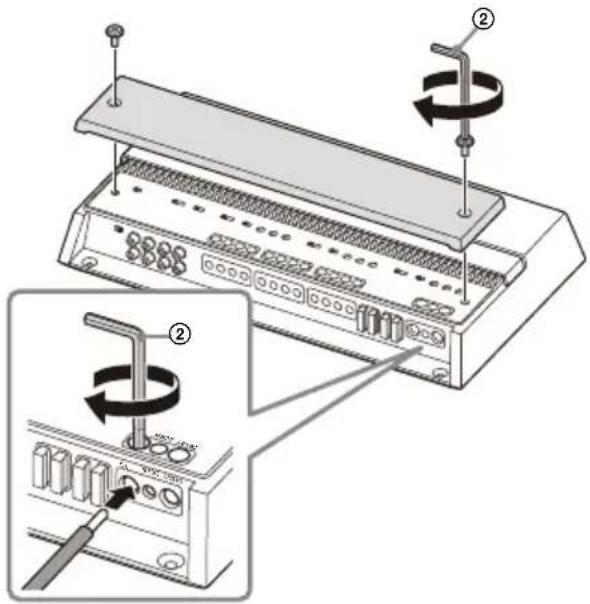

Hinweise zum Vornehmen der Anschlüsse

• Zum Verbinden der Anschlüsse am Anschlussfeld und zum Vornehmen verschiedener Einstellungen entfernen Sie die obere Abdeckung, um an das Bedienfeld (Oberseite) zu gelangen.
• Achten Sie beim Anziehen der Schraube darauf, nicht zu viel Drehmoment anzuwenden. Andernfalls können die Anschlüsse oder Kabel beschädigt werden.

+12 V REMOTE GROUND an ein Metallteil der Autokarosserie REMOTE OUT*1 Autoanlage oder DSP weniger als 450 mm Sicherung (120 A) +2

*1 Bei der werkseitigen oder einer anderen Autoanlage oder einem DSP (digitalem Signalprozessor) ohne Fernbedienungsausgang für den Verstärker verbinden Sie den Fernbedienungseingang (REMOTE) mit der Stromversorgung für Zubehörgeräte. Bei einer Hochpegel-Eingangsverbindung kann der Verstärker auch ohne REMOTE-Verbindung aktiviert werden. Es kann jedoch nicht garantiert werden, dass diese Funktion bei allen Autoanlagen oder DSPs zur Verfügung steht.
*2 Masse an Autokarosserie.

Anschluss +12 V

• Schließen Sie das +12-V-Stromversorgungsleitungen erst an den Anschluss +12 V an, wenn alle anderen Anschlüsse vorgenommen wurden.
• Verwenden Sie ein +12-V-Stromversorgungsleitungen mit einer angebrachten 120-A-Sicherung.
• Bei Betrieb mit voller Leistung liegt eine Stromstärke von über 120 A im System an. Achten Sie deshalb darauf, dass die an den Anschluss +12 V angeschlossenen Kabel mindestens 1 Gauge (AWG-1) aufweisen oder eine Schnittfläche von mehr als 43 mm ^2 haben.
• Alle Stromversorgungskabel, die an den positiven Pol der Batterie angeschlossen werden, müssen in einem Abstand von nicht mehr als 450 mm vom Batteriepol mit einer Sicherung versehen sein, bevor sie durch Metallflächen hindurchgeführt werden.
• Vergewissern Sie sich, dass die Kabel der Autobatterie, die an ein Metallteil der Autokarosserie angeschlossen sind, mindestens so stark sind wie das +12-V-Stromversorgungsleitungen, das an die Batterie und den Verstärker angeschlossen ist.

- Vergewissern Sie sich, dass die Kabel der Autobatterie, die an ein Metallteil der Autokarosserie angeschlossen sind, nicht mehr als 0 Gauge (AWG-1/0) oder eine Schnittfläche von 55 mm ^2 aufweisen und mindestens so stark sind wie das +12-V-Stromversorgungsleitungen, das an die Batterie und den Verstärker angeschlossen ist.

Anschluss GROUND

• Achten Sie darauf, die Masseleitung fest an ein Metallteil der Autokarosserie anzuschließen. Bei einer losen Verbindung kann es am Verstärker zu Fehlfunktionen kommen.
• Bei Betrieb mit voller Leistung liegt eine Stromstärke von über 120 A im System an. Achten Sie deshalb darauf, dass die an den Anschluss GROUND angeschlossenen Kabel mindestens 1 Gauge (AWG-1) aufweisen oder eine Schnittfläche von mehr als 43 mm ^2 haben.

Anschluss REMOTE

• Wenn Sie den Verstärker über eine spezielle Ferneinschaltleitung einschalten wollen, stellen Sie den Schalter TURN-ON auf „REMOTE“ und verbinden den Fernbedienungsausgang (REMOTE OUT) an der Autoanlage oder dem DSP mit dem Anschluss REMOTE.
• Bei einer Autoanlage oder einem DSP ohne Fernbedienungsausgang (REMOTE OUT) für den Verstärker verbinden Sie den Anschluss REMOTE mit der Stromversorgung für Zubehörgeräte des Autos oder verwenden stattdessen die Einstellung zum Einschalten per Signalerkennung.
• Verwenden Sie eine Ferneinschaltleitung mit einer Stärke zwischen AWG-8 und AWG-18 oder einer Schnittfläche zwischen 8,4 mm ^2 und 0,82 mm ^2 .

Hinweise zur Einstellung zum Einschalten per Hochpegel-Signalerkennung

• Bei einer Hochpegel-Eingangsverbindung kann der Verstärker auch ohne REMOTE-Verbindung aktiviert werden. Es kann jedoch nicht garantiert werden, dass diese Funktion bei allen Autoanlagen oder DSPs zur Verfügung steht.
• Wenn Sie den Schalter TURN-ON auf „SIGNAL“ stellen, arbeitet der Verstärker automatisch, wenn vom Anschluss INPUT ein Einschaltsignal eingeht.

Eingangsverbindung

Stellen Sie die Verbindung mit dem Anschluss INPUT je nach Autoanlage oder DSP über eine A Niedrigpegel-Eingangsverbindung oder B Hochpegel-Eingangsverbindung her.

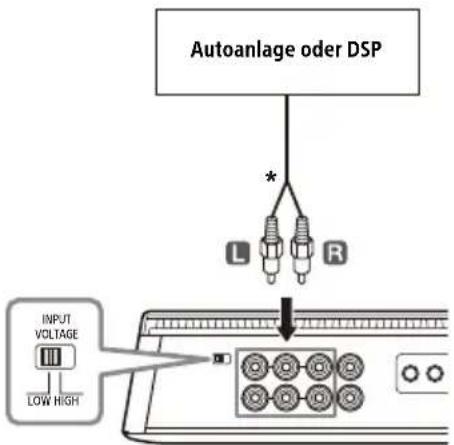

A Niedrigpegel-Eingangsverbindung

Stellen Sie den Schalter INPUT VOLTAGE auf „LOW“ und verbinden Sie das Cinch-Verlängerungskabel (nicht mitgeliefert) mit der Autoanlage oder dem DSP und dem Anschluss INPUT.

* Cinch-Verlängerungskabel (nicht mitgeliefert)

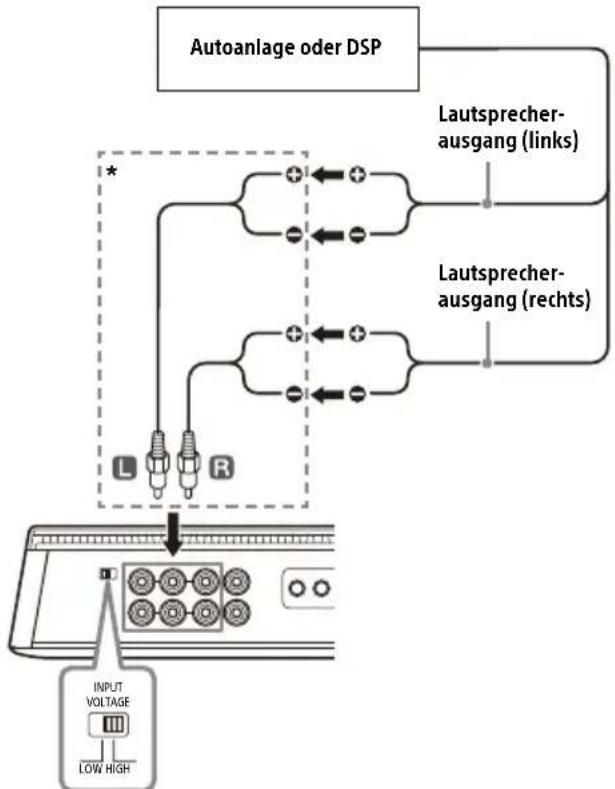

B Hochpegel-Eingangsverbindung

Stellen Sie den Schalter INPUT VOLTAGE auf „HIGH“ und verbinden Sie das Lautsprecherkabel von der Autoanlage oder vom DSP über einen Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert) mit dem Anschluss INPUT.

* Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert)

Systemverbindungen

• Verwenden Sie Lautsprecher mit geeigneter Leistung. Lautsprecher mit zu geringer Kapazität können beschädigt werden.
• Schließen Sie keine Aktivlautsprecher (mit integrierten Verstärkern) an die Lautsprecheranschlüsse des Verstärkers an. Andernfalls können die Aktivlautsprecher beschädigt werden.
• Verwenden Sie Lautsprecher mit einer geeigneten Impedanz.

-2 Ω bis 8 Ω (stereo)

- 4 Ω bis 8 Ω (gebrückter Anschluss)

- Verbinden Sie den Anschluss ⊖ des

Lautsprechersystems nicht mit der Autokarosserie und verbinden Sie den Anschluss ⊖ des rechten Lautsprechers nicht mit dem des linken Lautsprechers.

Im Folgenden sehen Sie, über welches System dieser Verstärker in der Regel angeschlossen wird. Weitere Einzelheiten zum Anschließen finden Sie in der mit den einzelnen angeschlossenen Geräten gelieferten Bedienungsanleitung.

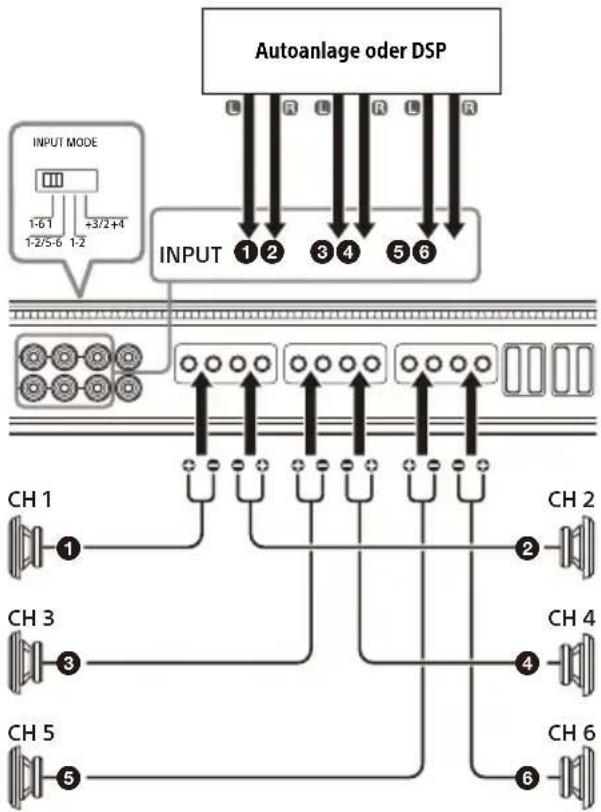

1 6-Kanal-Einspeisung

Stellen Sie den Schalter INPUT MODE auf „1-6“.

Hinweise

• Verwenden Sie für diese Verbindung Lautsprecher mit einer Impedanz von 2 Ω – 8 Ω.
• Wenn Sie den Subwoofer an einen Kanal anschließen, setzen Sie FILTER auf „LP“ und RANGE auf „50-500“.

Wenn Sie einen anderen Lautsprechertyp anschließen, setzen Sie FILTER und RANGE des Kanals ganz nach Bedarf auf die geeigneten Einstellungen.

- Für eine höhere Ausgangsleistung können Sie eine Brückenschaltung von CH 1/2, CH 3/4 und CH 5/6 dieses Verstärkers herstellen. Erläuterungen dazu finden Sie unter „Brückenschaltung der Verstärkerkanäle“ (Seite 13).

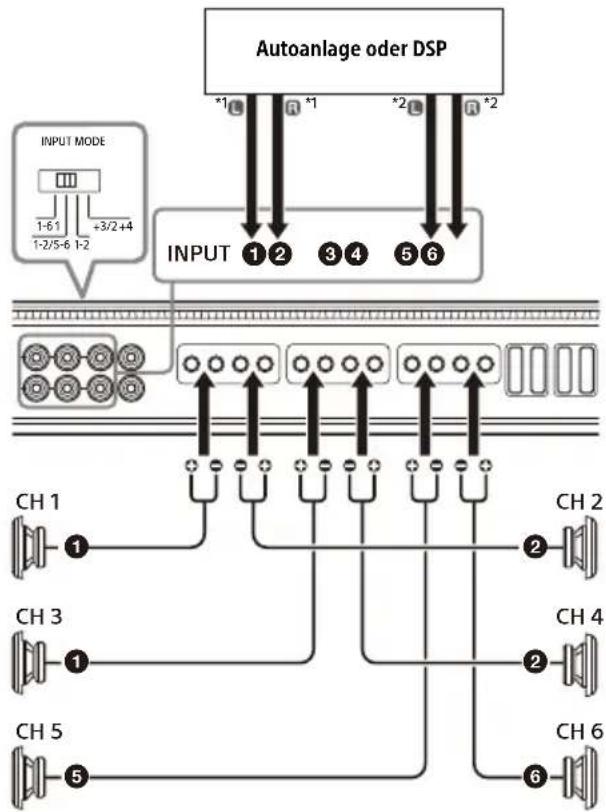

2 4-Kanal-Einspeisung

Stellen Sie den Schalter INPUT MODE auf „1-2/5-6“.

*1 Gefiltertes Signal. Front-Audioausgabe oder HPF-Ausgabe von der Autoanlage.
*2 Gefiltertes Signal. Heck-Audioausgabe oder LPF-Ausgabe von der Autoanlage.

Hinweise

• Verwenden Sie für diese Verbindung Lautsprecher mit einer Impedanz von 2 Ω – 8 Ω.
• Wenn Sie den Subwoofer an einen Kanal anschließen, setzen Sie FILTER auf „LP“ und RANGE auf „50-500“. Wenn Sie einen anderen Lautsprechertyp anschließen, setzen Sie FILTER und RANGE des Kanals ganz nach Bedarf auf die geeigneten Einstellungen.
• Für eine höhere Ausgangsleistung können Sie eine Brückenschaltung von CH 1/2, CH 3/4 und CH 5/6 dieses Verstärkers herstellen. Erläuterungen dazu finden Sie unter „Brückenschaltung der Verstärkerkanäle“ (Seite 13).

3 2-Kanal-Einspeisung

Stellen Sie den Schalter INPUT MODE auf „1-2“.

Hinweise

• Verwenden Sie für diese Verbindung Lautsprecher mit einer Impedanz von 2 Ω – 8 Ω.
• Wenn Sie den Subwoofer an einen Kanal anschließen, setzen Sie FILTER auf „LP“ und RANGE auf „50-500“. Wenn Sie einen anderen Lautsprechertyp anschließen, setzen Sie FILTER und RANGE des Kanals ganz nach Bedarf auf die geeigneten Einstellungen.
• Für eine höhere Ausgangsleistung können Sie eine Brückenschaltung von CH 1/2, CH 3/4 und CH 5/6 dieses Verstärkers herstellen. Erläuterungen dazu finden Sie unter „Brückenschaltung der Verstärkerkanäle“ (Seite 13).

4 4-Kanal-Einspeisung (Summiermodus)

Stellen Sie den Schalter INPUT MODE auf „1+3/2+4“.

Hinweise

• Verwenden Sie für diese Verbindung Lautsprecher mit einer Impedanz von 2 Ω – 8 Ω.
• Wenn Sie den Subwoofer an einen Kanal anschließen, setzen Sie FILTER auf „LP“ und RANGE auf „50-500“. Wenn Sie einen anderen Lautsprechertyp anschließen, setzen Sie FILTER und RANGE des Kanals ganz nach Bedarf auf die geeigneten Einstellungen.
• Für eine höhere Ausgangsleistung können Sie eine Brückenschaltung von CH 1/2, CH 3/4 und CH 5/6 dieses Verstärkers herstellen. Erläuterungen dazu finden Sie unter „Brückenschaltung der Verstärkerkanäle“ (Seite 13).

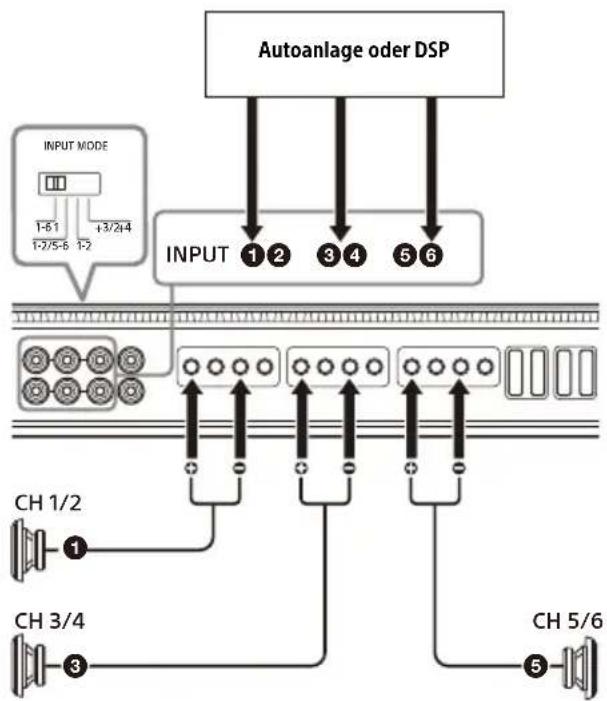

Brückenschaltung der Verstärkerkanäle

• Über eine Brückenschaltung der Verstärkerkanäle können Sie 2 Kanäle zu 1 kombinieren, um eine höhere Ausgangsleistung zu erzielen.
  •Die für die Brückenschaltung geeigneten Kanäle des Verstärkers sind die Paare CH 1/2, CH 3/4 und CH 5/6.
• Im Beispiel unten sind die Anschlüsse bei einer Brückenschaltung von CH 1/2, CH 3/4 und CH 5/6 zu sehen.

Hinweise

• Verwenden Sie für diese Verbindung Lautsprecher mit einer Impedanz von 4 Ω – 8 Ω.
• Wenn Sie den Subwoofer an einen Kanal anschließen, setzen Sie FILTER auf „LP“ und RANGE auf „50-500“. Wenn Sie einen anderen Lautsprechertyp anschließen, setzen Sie FILTER und RANGE des Kanals ganz nach Bedarf auf die geeigneten Einstellungen.
• Informationen zum Einstellen des Schalters INPUT MODE finden Sie in 1 bis 4 unter „Systemverbindungen“ (Seite 11).

Ausgangsverbindung

Über den Anschluss LINE OUT kann dieser Verstärker Signale an einen weiteren Verstärker ausgeben. Dies ermöglicht flexible Systemverbindungen zur Nutzung mehrerer Verstärker.

Zusätzlicher Verstärker

Stellen Sie den Schalter LINE OUT MODE auf dem Bedienfeld (Oberseite) ganz nach Bedarf ein.

• „THRU“: Stereoausgabe (Durchschleifmodus) INPUT 1 → LINE OUT 1 INPUT 2 → LINE OUT 2
• "STEREO": Stereoausgabe (Summiermodus) INPUT 1 → LINE OUT 1 INPUT 3 INPUT 2 → LINE OUT 2 INPUT 4
  • „ALL“: Monoausgabe (Summiermodus) INPUT 1 → LINE OUT 1 INPUT 2 → LINE OUT 2 INPUT 3 → LINE OUT 2 INPUT 4

Hinweise

• Der Verstärker gibt nur Audiosignale von INPUT 1, INPUT 2, INPUT 3 und INPUT 4 am Anschluss LINE OUT aus.
• Audiosignale werden an den LINE OUT-Anschlüssen ohne Signalverarbeitung mittels beispielsweise HPF- und LPF-Einstellungen ausgegeben.
• Einzelheiten zum Anschluss finden Sie in der Bedienungsanleitung zu Ihrem anderen Verstärker.

Weitere Informationen

Sicherheitsmaßnahmen

• Dieser Endverstärker arbeitet mit einer Schutzschaltung*, um die Transistoren und Lautsprecher bei einer Fehlfunktion des Verstärkers zu schützen. Versuchen Sie nicht, die Schutzschaltungen zu testen, indem Sie den Wärmeableiter abdecken oder ungeeignete Lasten anschließen.
• Wenn Sie das Fahrzeug längere Zeit in direktem Sonnenlicht parken, kann die Temperatur im Wageninneren erheblich ansteigen. Warten Sie in diesem Fall, bis das Gerät abgekühlt ist, bevor Sie es benutzen.
• Halten Sie die Lautstärke des Geräts aus Sicherheitsgründen auf einem moderaten Niveau, sodass Sie Verkehrsgeräusche außerhalb des Fahrzeugs noch gut wahrnehmen können.
• Achten Sie darauf, dass keine Flüssigkeiten auf den Verstärker gelangen.

\* Schutzschaltung

Dieser Verstärker ist mit einer Schutzschaltung ausgestattet, die in folgenden Fällen reagiert:

• Wenn das Gerät überhitzt
• Wenn Gleichstrom erzeugt wird
• Wenn an den Lautsprecheranschlüssen ein Kurzschluss auftritt

Die Statusanzeige wechselt von Weiß zu Rot und dieses Gerät wird ausgeschaltet. Ist dies der Fall, stoppen Sie die Wiedergabe von Medien, schalten Sie die angeschlossenen Geräte aus und stellen Sie die Ursache für die Fehlfunktion fest. Bei einer Überhitzung dieses Geräts warten Sie, bis es abgekühlt ist, bevor Sie es wieder benutzen.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Bedienungsanleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

Wartung

Austauschen der Sicherung

Wenn Sie eine Sicherung austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Dieser ist auf der Originalsicherung angegeben.

Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen die Sicherung aus.

Brennt die neue Sicherung ebenfalls durch, kann eine interne Fehlfunktion vorliegen. Ist dies der Fall, wenden Sie sich an Ihren Sony-Händler.

Verwenden Sie unter keinen Umständen eine Sicherung mit einem höheren Ampere-Wert als dem der Sicherung, die ursprünglich mit dem Verstärker geliefert wurde. Andernfalls kann es zu Schäden am Verstärker kommen.

Technische Daten

Schaltkreissystem:

Schaltkreis mit Technologie der Klasse D

Pulsgeregeltes Stromversorgungsteil

Eingänge:

Cinchbuchsen

Einstellbereich für Eingangspegel:

0,2 V - 8 V (Cinchbuchsen)

3 V - 16 V (Hochpegeleingang)

Ausgänge:

Lautsprecheranschlüsse

Cinchbuchsen

Lautsprecherimpedanz:

2 Ω - 8 Ω (stereo)

4 Ω - 8 Ω (bei Verwendung als

Brückenverstärker)

Maximale Ausgangsleistung:

6 Lautsprecher:

270 W × 6 (bei 2 Ω) / Insgesamt 1 620 W

Nennleistung (Spannung bei 14,4 V, 1 kHz, 1 %

gesamte harmonische Verzerrung):

3 Lautsprecher: 330 W × 3 (bei 4 Ω)

6 Lautsprecher:

165 W × 6 (bei 2 Ω), 100 W × 6 (bei 4 Ω)

Frequenzgang:

10 Hz - 40 kHz (+dB)

THD (gesamte harmonische Verzerrung):

maximal 0,05 % (bei 1 kHz, 4 Ω)

Tiefpassfilter:

50 Hz - 500 Hz, 12 dB/Okt.

500 Hz - 5 kHz, 12 dB/Okt.

Hochpassfilter:

50 Hz - 500 Hz, 12 dB/Okt.

500 Hz - 5 kHz, 12 dB/Okt.

Betriebsspannung:

12 V Gleichstrom, Autobatterie (negative Erdung)

Stromversorgungsspannung:

10,5 V - 16 V

Stromentnahme:

Bei Nennleistung: 50 A (4 Ω, 100 W × 6)

Fernbedienungseingang: 4 mA

Abmessungen:

ca. 380 mm × 60 mm × 215 mm (B/H/T)

A B C D E

A 380 mm

B 330 mm

© 215 mm

D 196 mm

E 60 mm

Gewicht:

ca. 4,06 kg (ohne Zubehör)

Lieferumfang:

Hauptgerät (1)

Montageteile und Anschlusszubehör (1 Satz)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Störungsbehebung

Anhand der folgenden Checkliste zur Störungsbehebung können Sie die meisten Probleme, die möglicherweise an dem Gerät auftreten, selbst beheben. Bitte prüfen Sie zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben, bevor Sie die folgende Checkliste durchgehen.

Die Statusanzeige leuchtet nicht.

→ Die Sicherung ist durchgebrannt.
– Tauschen Sie die Sicherung gegen eine neue aus.
→ Die Masseleitung ist nicht fest angeschlossen.
– Schließen Sie die Masseleitung fest an ein Metallteil der Autokarosserie an.
→ Die am Fernbedienungseingang (REMOTE) eingespeiste Spannung ist zu niedrig.
- Schalten Sie die Autoanlage ein, falls sie nicht eingeschaltet ist.
- Verwenden Sie ein Relais, wenn das System mit zu vielen Verstärkern arbeitet.
→ Überprüfen Sie die Batteriespannung (10,5 V - 16 V).

Die Statusanzeige wechselt von Weiß zu Rot.

→ Schalten Sie den Verstärker aus. Die Lautsprecherausgänge wurden kurzgeschlossen.
- Beheben Sie die Ursache des Kurzschlusses.
→ Schalten Sie den Verstärker aus. Vergewissern Sie sich, dass Lautsprecher- und Massekabel fest angeschlossen sind.

Der Verstärker wird außergewöhnlich heiß.

→ Der Verstärker erwärmt sich außergewöhnlich.
- Verwenden Sie Lautsprecher mit geeigneter Impedanz: 2 Ω - 8 Ω (stereo) bzw. 4 Ω - 8 Ω (bei Verwendung als Brückenverstärker).
→ Platzieren Sie den Verstärker unbedingt an einem Ort mit ausreichender Luftzufuhr.

Es kommt zu Tonaussetzern.

→ Die Temperaturschutzschaltung spricht an.
– Verringern Sie die Lautstärke.

Von der Lichtmaschine sind Störgeräusche zu hören.

→ Die Stromversorgungsleitungen sind zu nahe an den Cinchkabeln verlegt.
– Achten Sie auf einen ausreichenden Abstand zwischen diesen Leitungen und den Kabeln.
→ Die Masseleitung ist nicht fest angeschlossen.
– Schließen Sie die Masseleitung fest an ein Metallteil der Autokarosserie an.
→ Negative Lautsprecherkabel berühren die Autokarosserie.
– Achten Sie auf einen ausreichenden Abstand zwischen den Kabeln und der Autokarosserie.

Der Ton ist dumpf.

→ Der Schalter FILTER steht auf „HP“ oder „OFF“.
- Wenn Sie einen Subwoofer anschließen, stellen Sie den Schalter auf „LP“.
→ Der Schalter FILTER steht auf „LP“.
- Wenn Sie einen Breitbandlautsprecher anschließen, stellen Sie den Schalter auf „OFF“ oder „HP“.

Der Ton ist zu leise.

→ Die Einstellung des Reglers INPUT SENS ist nicht geeignet. Drehen Sie den Regler INPUT SENS im Uhrzeigersinn.

Wenn sich das Problem mit diesen Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an einen Sony-Händler.

Support-Website

Wenn Sie Fragen haben oder die neuesten Support-Informationen zu diesem Produkt abrufen möchten, rufen Sie die folgende Website auf:

Kunden in den USA/Kanada/Lateinamerika:

Kunden in europäischen Ländern:

Kunden in anderen Ländern/Regionen:

\*1 Klasse D-technologie

0,2 V - 8 V (RCA-stiftkontakter)

3 V - 16 V (hög inmatningsnivå)

Utgångar:
