Produkttyp	Auto-Leistungsverstärker
Marke	Sony
Modell	XM-8ES
Verstärkertechnologie	Klasse D
Anzahl Kanäle	8 Kanäle
Nennausgangsleistung	100 W × 8 (an 4 Ω) / 165 W × 8 (an 2 Ω)
Maximale Leistung	280 W × 8 (an 2 Ω), insgesamt 2 240 W
Lautsprecherimpedanz	2 Ω - 8 Ω (Stereo), 4 Ω - 8 Ω (Brücke)
Frequenzgang	10 Hz - 40 kHz (± 0 dB)
Gesamtklirrfaktor	≤ 0,05 % (bei 1 kHz, 4 Ω)
Stromversorgung	12 V DC (negative Masse), 10,5 V - 16 V
Stromverbrauch	70 A (bei Nennleistung, 4 Ω)

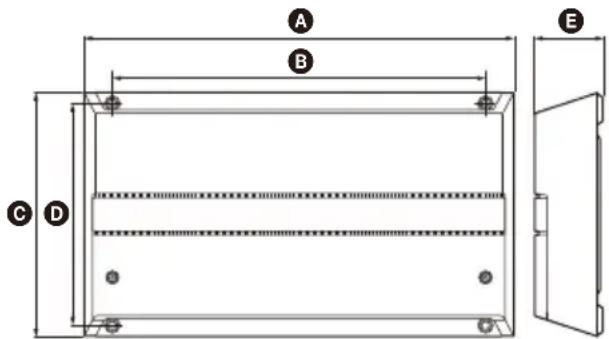

Abmessungen (B × H × T)	380 mm × 60 mm × 215 mm
Gewicht	4,17 kg (ohne Zubehör)
Integrierte Filter	Hochpass (HP), Tiefpass (LP), Bandpass (BP)
Schutzfunktionen	Schutzschaltung gegen Überhitzung, Kurzschluss, Gleichstrom
Einschaltung	Über Fernbedienung (REMOTE) oder über Hochpegel-Erkennung (SIGNAL)
Eingänge	8 RCA-Buchsen (Niederpegel) oder Hochpegeleingang über Adapter
Line-Ausgänge	2 LINE OUT-Anschlüsse (Stereo/Mono)
Wartung	Austausch der Sicherung (40 A), Reinigung mit trockenem Tuch
Enthaltene Ersatzteile	Montageschrauben (4), Inbusschlüssel (1), Verbindungskabel (1)
Allgemeine Informationen	Hergestellt in Thailand. EU-Importeur: Sony Europe B.V.

Häufig gestellte Fragen - XM-8ES SONY

Was tun, wenn die Betriebsanzeige nicht leuchtet?

Überprüfen Sie, ob die Sicherung durchgebrannt ist (ersetzen Sie sie durch eine neue 40 A-Sicherung). Stellen Sie sicher, dass das Massekabel korrekt an einem Metallpunkt des Fahrgestells angeschlossen ist. Wenn die REMOTE-Klemme keine Spannung erhält, schalten Sie das Autoradio ein oder verwenden Sie ein Relais. Überprüfen Sie auch die Batteriespannung (muss zwischen 10,5 V und 16 V liegen).

Die Betriebsanzeige wechselt von weiß auf rot, was tun?

Dies zeigt an, dass der Schutzschaltung aktiviert wurde. Schalten Sie den Verstärker aus. Überprüfen Sie die Lautsprecheranschlüsse auf einen möglichen Kurzschluss und beheben Sie ihn. Stellen Sie sicher, dass die Lautsprecherkabel und das Massekabel korrekt angeschlossen sind. Wenn das Problem weiterhin besteht, kontaktieren Sie Ihren Sony-Händler.

Warum wird der Verstärker übermäßig heiß?

Übermäßige Erwärmung kann durch eine zu niedrige Lautsprecherimpedanz verursacht werden (verwenden Sie 2 bis 8 Ω in Stereo, 4 bis 8 Ω in Brücke). Installieren Sie den Verstärker an einem gut belüfteten Ort, fern von Wärmequellen und direktem Sonnenlicht. Wenn der thermische Schutz aktiviert wird, reduzieren Sie die Lautstärke.

Der Ton wird unterbrochen, was ist los?

Der thermische Schutz wurde wahrscheinlich aufgrund hoher Temperatur aktiviert. Reduzieren Sie die Lautstärke und lassen Sie das Gerät abkühlen. Stellen Sie sicher, dass die Belüftung ausreichend und die Lautsprecherimpedanz geeignet ist.

Wie beseitige ich Generatorgeräusche?

Halten Sie die Stromkabel von den RCA-Kabeln fern. Überprüfen Sie, dass das Massekabel korrekt an einem sauberen Metallpunkt des Fahrgestells angeschlossen ist. Stellen Sie sicher, dass die negativen Lautsprecherkabel das Fahrzeugchassis nicht berühren.

Der Ton ist gedämpft, wie stelle ich die Filter ein?

Für einen Subwoofer stellen Sie den FILTER-Schalter auf „LP“ (Tiefpass). Für einen Breitbandlautsprecher stellen Sie auf „OFF“ oder „HP“ (Hochpass). Passen Sie auch die Trennfrequenzen mit den HPF- und LPF-Reglern je nach Lautsprechertyp an.

Der Ton ist zu leise, was tun?

Drehen Sie den INPUT SENS-Regler im Uhrzeigersinn, um die Eingangsempfindlichkeit zu erhöhen. Wenn der Ausgangspegel des Autoradios niedrig ist, kann dies kompensieren. Stellen Sie auch sicher, dass der INPUT VOLTAGE-Schalter richtig eingestellt ist (LOW für Line-Pegel, HIGH für Hochpegel).

Wie installiere und schließe ich den Verstärker an?

Installieren Sie den Verstärker im Kofferraum oder unter einem Sitz an einem trockenen, belüfteten Ort. Befestigen Sie ihn mit den mitgelieferten Schrauben. Schließen Sie das Massekabel (GROUND) an einen Metallpunkt des Fahrgestells an, die +12 V-Klemme an die Batterie über eine 160 A-Sicherung und die REMOTE-Klemme an den Steuerausgang des Autoradios oder an die ACC-Stromversorgung. Verwenden Sie das mitgelieferte Verbindungskabel für Ein-/Ausgänge. Weitere Einzelheiten finden Sie in den Schaltplänen der Anleitung.

Wie schließe ich den Verstärker in Brücke an, um mehr Leistung zu erhalten?

Schließen Sie die Kanalpaare CH 1/2, CH 3/4, CH 5/6 und CH 7/8 in Brücke an. Verwenden Sie ein Y-Kabel (nicht im Lieferumfang), um die beiden entsprechenden INPUT-Anschlüsse zu verbinden. Stellen Sie den INPUT MODE-Schalter entsprechend Ihrer Konfiguration ein (z. B. „1-8“ für 8 Kanäle, „1-2“ für 2 Kanäle). Die Lautsprecherimpedanz muss zwischen 4 Ω und 8 Ω liegen.

Wo finde ich Ersatzteile und wie warte ich den Verstärker?

Die 40 A-Sicherung ist austauschbar. Verwenden Sie immer eine Sicherung gleicher Stärke. Reinigen Sie das Gerät mit einem trockenen Tuch. Für andere Teile oder Reparaturen wenden Sie sich an Ihren autorisierten Sony-Händler. Die Verpackung enthält Montageschrauben, einen Inbusschlüssel und ein Verbindungskabel.

BEDIENUNGSANLEITUNG XM-8ES SONY

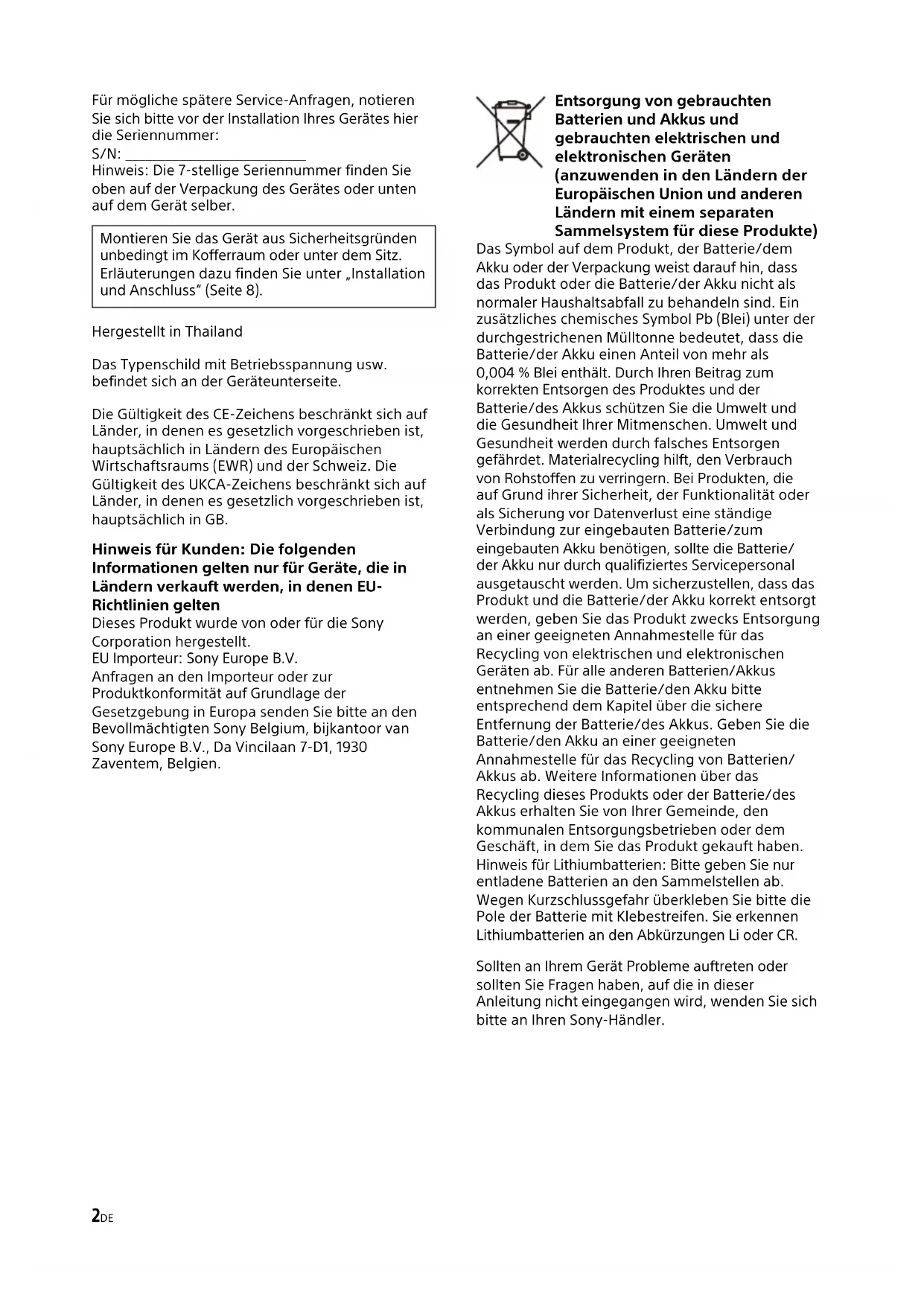

Für mögliche spätere Service-Anfragen, notieren Sie sich bitte vor der Installation Ihres Gerätes hier die Seriennummer:

S/N:

Hinweis: Die 7-stellige Seriennummer finden Sie oben auf der Verpackung des Gerätes oder unten auf dem Gerät selber.

Montieren Sie das Gerät aus Sicherheitsgründen unbedingt im Kofferraum oder unter dem Sitz. Erläuterungen dazu finden Sie unter „Installation und Anschluss“ (Seite 8).

Hergestellt in Thailand

Das Typenschild mit Betriebsspannung usw. befindet sich an der Geräteunterseite.

Die Gültigkeit des CE-Zeichens beschränkt sich auf Länder, in denen es gesetzlich vorgeschrieben ist, hauptsächlich in Ländern des Europäischen Wirtschaftsraums (EWR) und der Schweiz. Die Gültigkeit des UKCA-Zeichens beschränkt sich auf Länder, in denen es gesetzlich vorgeschrieben ist, hauptsächlich in GB.

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten

Dieses Produkt wurde von oder für die Sony

Corporation hergestellt.

Anfragen an den Importeur oder zur

Produktkonformität auf Grundlage der

Gesetzgebung in Europa senden Sie bitte an den

Bevollmächtigten Sony Belgium, bijkantoor van

Sony Europe B.V., Da Vincilaan 7-D1, 1930

Zaventem, Belgien.

Entsorgung von gebrauchten Batterien und Akkus und gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf dem Produkt, der Batterie/dem Akku oder der Verpackung weist darauf hin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,004 % Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie/des Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie/zum eingebauten Akku benötigen, sollte die Batterie/der Akku nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass das Produkt und die Batterie/der Akku korrekt entsorgt werden, geben Sie das Produkt zwecks Entsorgung an einer geeigneten Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien/Akkus entnehmen Sie die Batterie/den Akku bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie/des Akkus. Geben Sie die Batterie/den Akku an einer geeigneten Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie/des Akkus erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

Merkmale

• Nennausgangsleistung von 100 W (bei 4 Ω) und 165 W (bei 2 Ω).
• Technologie der Klasse D*1
• Bei Autoanlagen ohne Line-Ausgang kann über einen Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert) eine Direktverbindung (Hochpegel-Eingangsverbindung) zum Lautsprecherausgang der Autoanlage hergestellt werden.
• Dank der Einschaltfunktion mit Hochpegel-Signalerkennung kann das Gerät ohne REMOTE-Verbindung aktiviert werden.
• Integrierter HP- (Hochpassfilter), LP-(Tiefpassfilter) und BP-Filter (Bandpassfilter) für CH 1/2, CH 3/4, CH 5/6 und CH 7/8.
• Schutzschaltung und -anzeige sind vorhanden.
• Pulsgeregeltes Stromversorgungsteil*2 für stabile, geregelte Ausgangsleistung.

\*1 Technologie der Klasse D

Die Technologie der Klasse D ist eine Methode zum Konvertieren und Verstärken von Musiksignalen in Impulssignale hoher Geschwindigkeit mithilfe von MOSFETs. Darüber hinaus zeichnet sie sich durch hohe Effizienz und geringe Wärmeentwicklung aus.

\*2 Pulsgeregeltes Stromversorgungsteil

Dieses Gerät verfügt über einen integrierten Leistungsregler, der den Strom von der Autobatterie mit 12 V Gleichstrom über einen Halbleiter-Schalter in Impulse hoher Geschwindigkeit konvertiert. Diese Impulse werden über den integrierten Pulstransformator hochtransformiert und in positiv und negativ getrennt, bevor sie wieder in Gleichstrom konvertiert werden. Damit lassen sich Spannungsschwankungen von der Autobatterie ausgleichen. Dieses System zeichnet sich durch sein geringes Gewicht und eine hocheffiziente Stromversorgung mit einem niederohmigen Ausgang aus.

Inhalt

Merkmale 3

Lage und Funktion der Teile und Bedienelemente

Endverstärker.... 5

Installation und Anschluss

Montageteile und Anschlusszubehör .....8

Installation 8

Anschlüsse....9

Weitere Informationen

Sicherheitsmaßnahmen 15

Wartung 15

Technische Daten 16

Störungsbehebung 17

Support-Website 17

Endverstärker

Bedienfeld (Oberseite)

Zum Ableiten von Wärme.

Je nach Temperatur des Verstärkers arbeitet der Ventilator in drei Stufen: aus, langsam, schnell.

2 Wärmeableiterabdeckung

Die Ausrichtung der Wärmeableiterabdeckung kann nach Belieben geändert werden (Seite 9).

3 Statusanzeige

Leuchtet im Betrieb weiß.

Wenn die Schutzschaltung anspricht, wechselt die Statusanzeige von Weiß zu Rot. Erläuterungen dazu finden Sie unter „Störungsbehebung“ (Seite 17).

4 Schalter INPUT MODE

Zum Auswählen des Eingangsmodus.

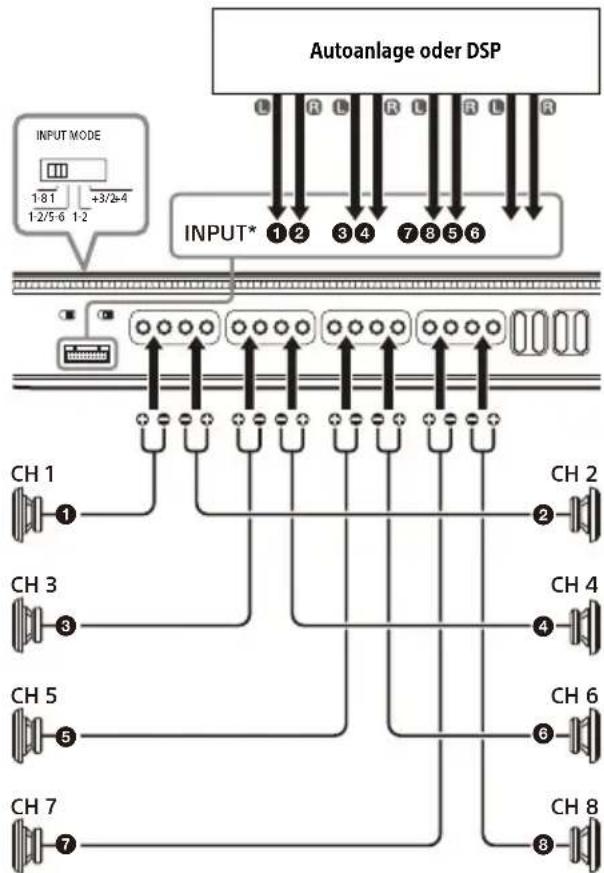

• „1-8“: 8-Kanal-Einspeisung

INPUT 1 → CH 1

INPUT 2 → CH 2

INPUT 3 → CH 3

INPUT 4 → CH 4

INPUT 5 → CH 5

INPUT 6 → CH 6

INPUT 7 → CH 7

INPUT 8 → CH 8

• „1-2/5-6“: 4-Kanal-Einspeisung


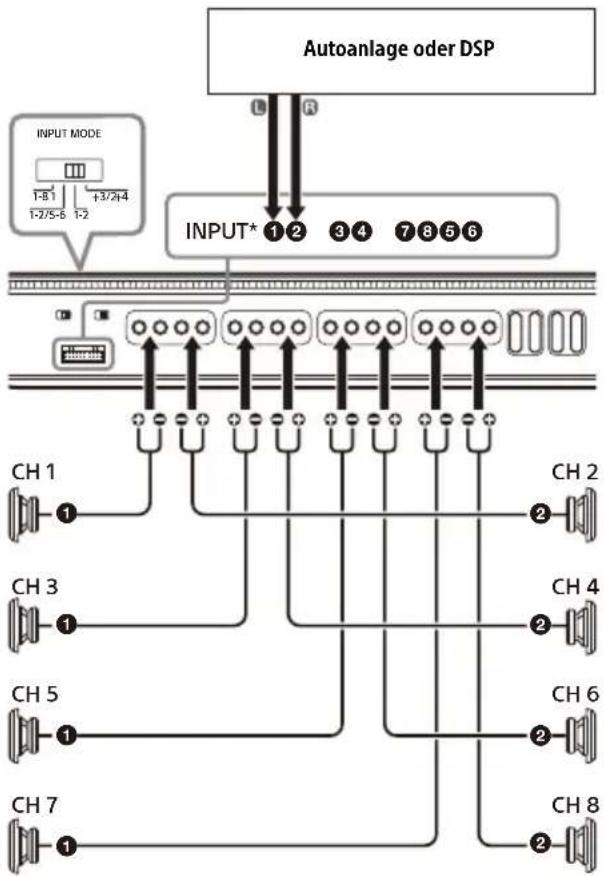

• „1-2“: 2-Kanal-Einspeisung

• „1+3/2+4“: 4-Kanal-Einspeisung (Summiermodus)

5 Schalter LINE OUT MODE

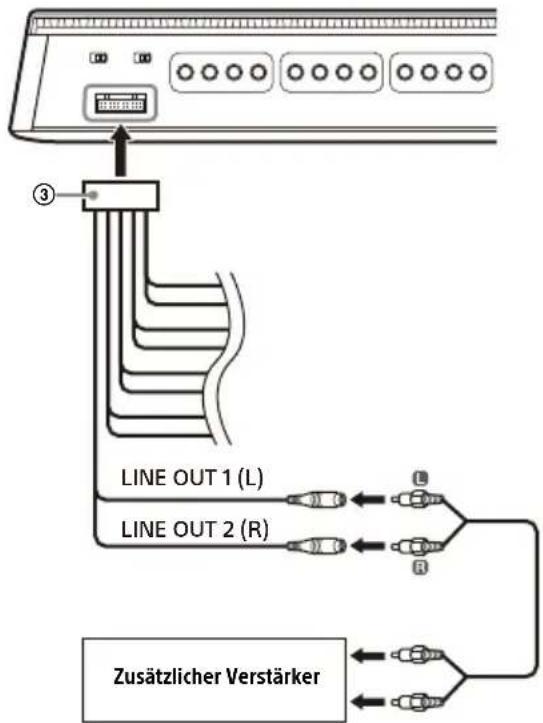

Zum Einstellen des Signalausgabemodus an den Anschlüssen LINE OUT 1 und 2. Die an allen LINE OUT-Anschlüssen ausgegebenen Signale sind ungefiltert und von keinen FILTER-Einstellungen beeinflusst.

• „THRU“: Stereoausgabe (Durchschleifmodus) INPUT 1 LINE OUT 1 INPUT 2 LINE OUT 2
• „STEREO“: Stereoausgabe (Summiermodus)

INPUT 1 LINE OUT 1

INPUT 3

INPUT 2 LINE OUT 2

INPUT 4

• „ALL“: Monoausgabe (Summiermodus)

INPUT 1 LINE OUT 1

INPUT 2

INPUT 3 LINE OUT 2

INPUT 4

6 Schalter FILTER

Zum Einstellen des Filtermodus.

• „OFF“: Der Filter wird ausgeschaltet.
• „HP“ (Hochpassfilter): Frequenzen unterhalb der HPF-Steuereinstellung werden herausgefiltert.
• „LP“ (Tiefpassfilter): Frequenzen oberhalb der LPF-Steuereinstellung werden herausgefiltert.
• „BP“ (Bandpassfilter): Der Frequenzbereich wird für die HPF-Steuernung automatisch auf 50 Hz – 500 Hz und für die LPF-Steuernung automatisch auf 500 Hz – 5 kHz festgelegt. Andere Frequenzen als die im Bereich der HPF- und LPF-Einstellungen werden herausgefiltert.

7 Schalter RANGE

Zum Einstellen des Frequenzbereichs zur HPF-(Hochpassfilter) und LPF-Steuerung (Tiefpassfilter).

• „50-500“: Frequenzbereich für Subwoofer.
• „500-5k“: Frequenzbereich für Mittel- oder Hochtöner.

8 Regler HPF (Hochpassfilter)

Je nach der RANGE-Einstellung zum Einstellen der Grenzfrequenz im Bereich von 50 Hz – 500 Hz oder 500 Hz – 5 kHz.

9 Regler LPF (Tiefpassfilter)

Je nach der RANGE-Einstellung zum Einstellen der Grenzfrequenz im Bereich von 50 Hz – 500 Hz oder 500 Hz – 5 kHz.

10 Regler INPUT SENS (Eingangsempfindlichkeit)

Zum Einstellen der Eingangspegelempfindlichkeit. Drehen Sie den Regler im Uhrzeigersinn, wenn der Ausgangspegel der angeschlossenen Audiogeräte niedrig ist.

11 Klemmschraubenkopf SPEAKER OUT

12 Klemmschraubenkopf +12 V Klemmschraubenkopf REMOTE Klemmschraubenkopf GROUND

Anschlussfeld (Vorderseite)

Zum Auswählen des Einschaltmodus für den Verstärker.

• „REMOTE“: Mit dieser Option wird der Ferneinschaltmodus ausgewählt. Der Verstärker schaltet sich ein, wenn vom Anschluss REMOTE ein Einschaltsignal eingeht. Erläuterungen dazu finden Sie unter „Anschluss REMOTE“ (Seite 10).
• „SIGNAL“: Mit dieser Option wird der Einschaltmodus mit Hochpegelerkennung ausgewählt. Der Verstärker schaltet sich ein, wenn vom Anschluss INPUT ein Einschaltsignal eingeht. Diese Funktion steht nur bei einer Hochpegel-Eingangsverbindung (Lautsprecherpegel) zur Verfügung. Erläuterungen dazu finden Sie unter „Anschluss REMOTE“ (Seite 10).

14 Anschluss INPUT/LINE OUT

Anschluss für das INPUT- und LINE OUT-Verbindungskabel. Erläuterungen dazu finden Sie unter „Eingangsverbindung“ (Seite 11) und „Ausgangsverbindung“ (Seite 14).

15 Schalter INPUT VOLTAGE

Zum Auswählen des Typs der Eingangsverbindung.

• „LOW“: Mit dieser Option wird eine Niedrigpegel-Eingangsverbindung (Line-Pegel) über Cinch-Verlängerungskabel (nicht mitgeliefert) ausgewählt.
• „HIGH“: Mit dieser Option wird eine Hochpegel-Eingangsverbindung (Lautsprecherpegel) über einen Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert) ausgewählt.

16 Anschluss SPEAKER OUT

Einzelheiten zur Verbindung siehe „Systemverbindungen“ (Seite 12).

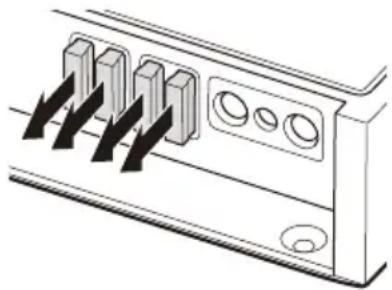

17 Sicherung (40 A)

18 Anschluss +12 V

Anschluss REMOTE

Anschluss GROUND

Installation und Anschluss

Montageteile und Anschlusszubehör

① Montageschraube (5 × 20 mm) (4)

② Inbusschlüssel (2,5 mm) (1)

③ Verbindungskabel (1)

In dieser Teileliste ist nicht der gesamte Inhalt der Packung aufgeführt.

Installation

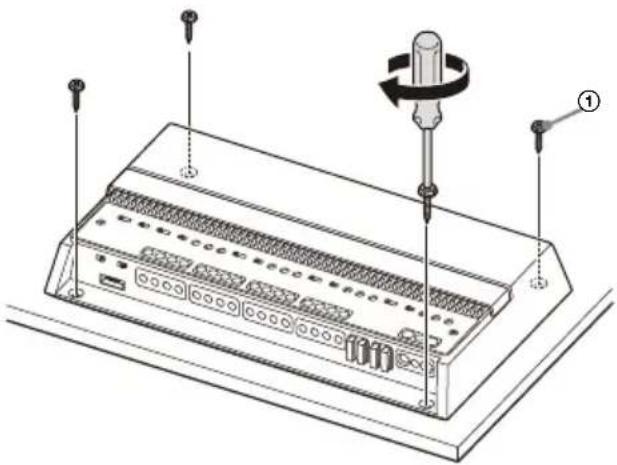

Installieren des Verstärkers

• Montieren Sie den Verstärker im Kofferraum oder unter einem Sitz.
• Wählen Sie den Einbauort aus Sicherheitsgründen so aus, dass das Gerät beim Fahren nicht hinderlich ist.
• Installieren Sie den Verstärker nicht in der Nähe der Heizung oder an einer Stelle, die direktem Sonnenlicht oder hohen Temperaturen ausgesetzt ist.
• Montieren Sie den Verstärker nicht unter dem Bodenbelag im Auto, wo die Wärmeableitung des Geräts erheblich beeinträchtigt würde.
• Installieren Sie den Verstärker möglichst nicht an einer Stelle, an der er Regen, Feuchtigkeit, Staub oder Schmutz ausgesetzt ist.

1 Platzieren Sie den Verstärker an der gewünschten Montageposition und markieren Sie dann auf der Montageplatte (nicht mitgeliefert) die 4 Bohrungen.
2 Bohren Sie an jeder Markierung ein Führungsloch mit einem Durchmesser von 3 mm und montieren Sie den Verstärker mit den Montageschrauben ① auf der Platte.
Die Montageschrauben ① sind 20 mm lang. Achten Sie also darauf, dass die Montageplatte stärker als 20 mm ist.

Ändern der Ausrichtung der Wärmeableiterabdeckung

Die Ausrichtung der Wärmeableiterabdeckung kann nach Belieben geändert werden.

1 Schieben Sie die Abdeckung nach vorne und heben Sie sie dann zum Entfernen an.

2 Drehen Sie die Abdeckung in die gewünschte Richtung.

3 Richten Sie die Abdeckung an den Verriegelungen am Verstärker aus und schieben Sie die Abdeckung zurück, bis sie mit einem Klicken einrastet.

• Lösen Sie, bevor Sie irgendwelche Anschlüsse vornehmen, den Massepol an der Autobatterie, um Kurzschlüsse zu vermeiden. Verbinden Sie diesen Verstärker erst dann mit der +12-V-Stromversorgungsleitung, wenn alle anderen Leitungen angeschlossen wurden.
• Dieser Verstärker ist ausschließlich für den Betrieb an 12 V Gleichstrom mit negativer Erdung bestimmt.
• Betreiben Sie den Verstärker nicht mit einer schwachen Batterie, da er für die optimale Leistungsfähigkeit eine gute Stromversorgung benötigt.
• Wenn Ihr Auto mit einem Bordnavigationssystem o. Ä. ausgestattet ist und Sie den Masseanschluss von der Autobatterie trennen, kann der Speicher des Systems beschädigt werden. Lassen Sie die Masseleitung angeschlossen und verbinden Sie diesen Verstärker zum Vermeiden von Kurzschlüssen erst dann mit der +12-V-Stromversorgungsleitung, wenn alle anderen Leitungen angeschlossen wurden.
• Verlegen Sie die Ein- und Ausgangskabel nicht in der Nähe der +12-V-Stromversorgungsleitung. Andernfalls kann es zu Interferenzen kommen.

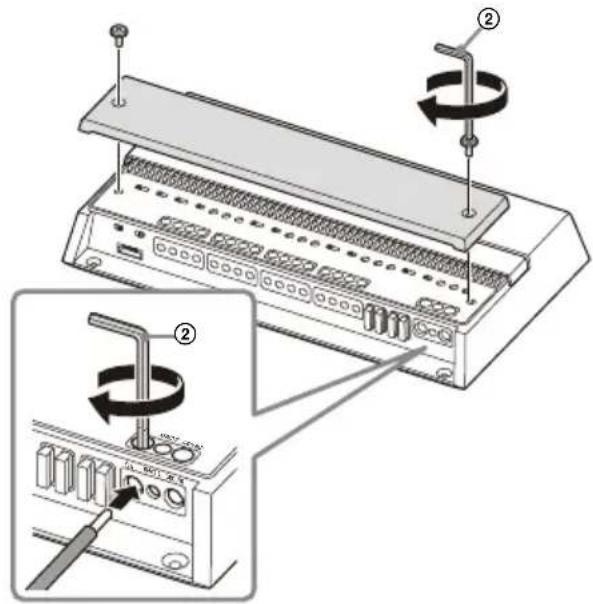

Hinweise zum Vornehmen der Anschlüsse

• Zum Verbinden der Anschlüsse am Anschlussfeld und zum Vornehmen verschiedener Einstellungen entfernen Sie die obere Abdeckung, um an das Bedienfeld (Oberseite) zu gelangen.
• Achten Sie beim Anziehen der Schraube darauf, nicht zu viel Drehmoment anzuwenden. Andernfalls können die Anschlüsse oder Kabel beschädigt werden.

+12 V REMOTE GROUND an ein Metallteil der Autokarosserie REMOTE OUT*1 Autoanlage oder DSP weniger als 450 mm Sicherung (160 A) *2

*1 Bei der werkseitigen oder einer anderen Autoanlage oder einem DSP (digitalen Signalprozessor) ohne Fernbedienungsausgang für den Verstärker verbinden Sie den Fernbedienungseingang (REMOTE) mit der Stromversorgung für Zubehörgeräte. Bei einer Hochpegel-Eingangsverbindung kann der Verstärker auch ohne REMOTE-Verbindung aktiviert werden. Es kann jedoch nicht garantiert werden, dass diese Funktion bei allen Autoanlagen oder DSPs zur Verfügung steht.
*2 Masse an Autokarosserie.

Anschluss +12 V

• Schließen Sie das +12-V-Stromversorgungsleitungen erst an den Anschluss +12 V an, wenn alle anderen Anschlüsse vorgenommen wurden.
• Verwenden Sie ein +12-V-Stromversorgungsleitungen mit einer angebrachten 160-A-Sicherung.
• Bei Betrieb mit voller Leistung liegt eine Stromstärke von über 160 A im System an. Achten Sie deshalb darauf, dass die an den Anschluss +12 V angeschlossenen Kabel mindestens 0 Gauge (AWG-1/0) aufweisen oder eine Schnittfläche von mehr als 55 mm ^2 haben.
• Alle Stromversorgungskabel, die an den positiven Pol der Batterie angeschlossen werden, müssen in einem Abstand von nicht mehr als 450 mm vom Batteriepol mit einer Sicherung versehen sein, bevor sie durch Metallflächen hindurchgeführt werden.
• Vergewissern Sie sich, dass die Kabel der Autobatterie, die an ein Metallteil der Autokarosserie angeschlossen sind, mindestens so stark sind wie das +12-V-Stromversorgungsleitungen, das an die Batterie und den Verstärker angeschlossen ist.

- Vergewissern Sie sich, dass die Kabel der Autobatterie, die an ein Metallteil der Autokarosserie angeschlossen sind, nicht mehr als 0 Gauge (AWG-1/0) oder eine Schnittfläche von 55 mm² aufweisen und mindestens so stark sind wie das +12-V-Stromversorgungsleitungen, das an die Batterie und den Verstärker angeschlossen ist.

Anschluss GROUND

• Achten Sie darauf, die Masseleitung fest an ein Metallteil der Autokarosserie anzuschließen. Bei einer losen Verbindung kann es am Verstärker zu Fehlfunktionen kommen.
• Bei Betrieb mit voller Leistung liegt eine Stromstärke von über 160 A im System an. Achten Sie deshalb darauf, dass die an den Anschluss GROUND angeschlossenen Kabel mindestens 0 Gauge (AWG-1/0) aufweisen oder eine Schnittfläche von mehr als 55 mm ^2 haben.

Anschluss REMOTE

• Wenn Sie den Verstärker über eine spezielle Ferneinschaltleitung einschalten wollen, stellen Sie den Schalter TURN-ON auf „REMOTE“ und verbinden den Fernbedienungsausgang (REMOTE OUT) an der Autoanlage oder dem DSP mit dem Anschluss REMOTE.
• Bei einer Autoanlage oder einem DSP ohne Fernbedienungsausgang (REMOTE OUT) für den Verstärker verbinden Sie den Anschluss REMOTE mit der Stromversorgung für Zubehörgeräte des Autos oder verwenden stattdessen die Einstellung zum Einschalten per Signalerkennung.
• Verwenden Sie eine Ferneinschaltleitung mit einer Stärke zwischen AWG-8 und AWG-18 oder einer Schnittfläche zwischen 8,4 mm ^2 und 0,82 mm ^2 .

Hinweise zur Einstellung zum Einschalten per Hochpegel-Signalerkennung

• Bei einer Hochpegel-Eingangsverbindung kann der Verstärker auch ohne REMOTE-Verbindung aktiviert werden. Es kann jedoch nicht garantiert werden, dass diese Funktion bei allen Autoanlagen oder DSPs zur Verfügung steht.
• Wenn Sie den Schalter TURN-ON auf „SIGNAL" stellen, arbeitet der Verstärker automatisch, wenn vom Anschluss INPUT ein Einschaltsignal eingeht.

Eingangsverbindung

Stellen Sie die Verbindung mit dem Anschluss INPUT des Verbindungskabels ③ her. Verwenden Sie dazu je nach Autoanlage oder DSP eine A Niedrigpegel-Eingangsverbindung oder B Hochpegel-Eingangsverbindung her.

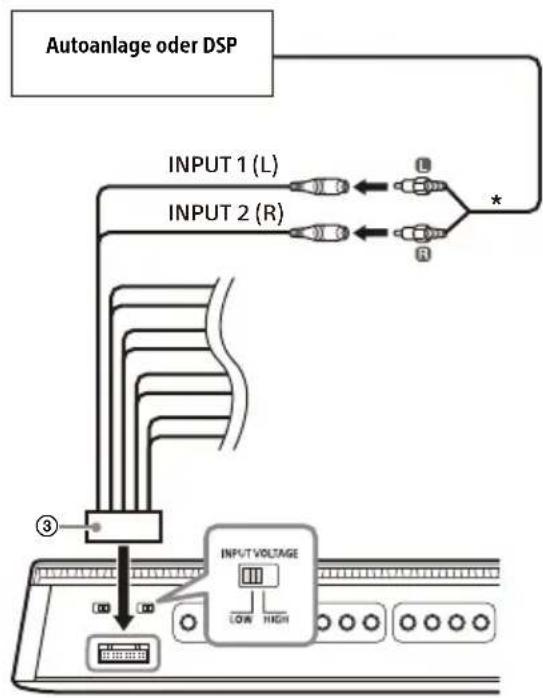

A Niedrigpegel-Eingangsverbindung

Stellen Sie den Schalter INPUT VOLTAGE auf „LOW“ und verbinden Sie das Cinch-Verlängerungskabel (nicht mitgeliefert) mit der Autoanlage oder dem DSP und dem Anschluss INPUT. Im Beispiel unten sind die Anschlüsse bei einer Verbindung mit INPUT 1 und INPUT 2 zu sehen.

* Cinch-Verlängerungskabel (nicht mitgeliefert)

B Hochpegel-Eingangsverbindung

Stellen Sie den Schalter INPUT VOLTAGE auf „HIGH“ und verbinden Sie das Lautsprecherkabel von der Autoanlage oder vom DSP über einen Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert) mit dem Anschluss INPUT. Im Beispiel unten sind die Anschlüsse bei einer Verbindung mit INPUT 1 und INPUT 2 zu sehen.

* Lautsprecherkabel-zu-Cinch-Adapter (nicht mitgeliefert)

Systemverbindungen

• Verwenden Sie Lautsprecher mit geeigneter Leistung. Lautsprecher mit zu geringer Kapazität können beschädigt werden.
• Schließen Sie keine Aktivlautsprecher (mit integrierten Verstärkern) an die Lautsprecheranschlüsse des Verstärkers an. Andernfalls können die Aktivlautsprecher beschädigt werden.
• Verwenden Sie Lautsprecher mit einer geeigneten Impedanz.

-2 Ω bis 8 Ω (stereo)

- 4 Ω bis 8 Ω (gebrückter Anschluss)

- Verbinden Sie den Anschluss des Lautsprechersystems nicht mit der Autokarosserie und verbinden Sie den Anschluss des rechten Lautsprechers nicht mit dem des linken Lautsprechers.

Im Folgenden sehen Sie, über welches System dieser Verstärker in der Regel angeschlossen wird. Weitere Einzelheiten zum Anschließen finden Sie in der mit den einzelnen angeschlossenen Geräten gelieferten Bedienungsanleitung.

1 8-Kanal-Einspeisung

Stellen Sie den Schalter INPUT MODE auf „1-8“.

Autoanlage oder DSP INPUT MODE 1:81 +3/2+4 1:2/5-6 1:2 INPUT* ①② ③④ ⑦⑧⑤⑥ CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 7 CH 8

* Stellen Sie die Verbindung mit dem Anschluss INPUT/LINE OUT über das Verbindungskabel ③ her. Erläuterungen dazu finden Sie unter „Eingangsverbindung“ (Seite 11).

Hinweise

• Verwenden Sie für diese Verbindung Lautsprecher mit einer Impedanz von 2 Ω – 8 Ω.
• Wenn Sie den Subwoofer an einen Kanal anschließen, setzen Sie FILTER auf „LP“ und RANGE auf „50-500“. Wenn Sie einen anderen Lautsprechertyp anschließen, setzen Sie FILTER und RANGE des Kanals ganz nach Bedarf auf die geeigneten Einstellungen.
• Für eine höhere Ausgangsleistung können Sie eine Brückenschaltung von CH 1/2, CH 3/4, CH 5/6 und CH 7/8 dieses Verstärkers herstellen. Erläuterungen dazu finden Sie unter „Brückenschaltung der Verstärkerkanäle“ (Seite 14).

2 4-Kanal-Einspeisung

Stellen Sie den Schalter INPUT MODE auf „1-2/5-6“.

*1 Gefiltertes Signal. Front-Audioausgabe oder HPF-Ausgabe von der Autoanlage.
*2 Gefiltertes Signal. Heck-Audioausgabe oder LPF-Ausgabe von der Autoanlage.
*3 Stellen Sie die Verbindung mit dem Anschluss INPUT/LINE OUT über das Verbindungskabel ③ her. Erläuterungen dazu finden Sie unter „Eingangsverbindung“ (Seite 11).

Hinweise

• Verwenden Sie für diese Verbindung Lautsprecher mit einer Impedanz von 2 Ω – 8 Ω.
• Wenn Sie den Subwoofer an einen Kanal anschließen, setzen Sie FILTER auf „LP“ und RANGE auf „50-500“. Wenn Sie einen anderen Lautsprechertyp anschließen, setzen Sie FILTER und RANGE des Kanals ganz nach Bedarf auf die geeigneten Einstellungen.
• Für eine höhere Ausgangsleistung können Sie eine Brückenschaltung von CH 1/2, CH 3/4, CH 5/6 und CH 7/8 dieses Verstärkers herstellen. Erläuterungen dazu finden Sie unter „Brückenschaltung der Verstärkerkanäle“ (Seite 14).

3 2-Kanal-Einspeisung

Stellen Sie den Schalter INPUT MODE auf „1-2“.

* Stellen Sie die Verbindung mit dem Anschluss INPUT/LINE OUT über das Verbindungskabel ③ her. Erläuterungen dazu finden Sie unter „Eingangsverbindung“ (Seite 11).

Hinweise

• Verwenden Sie für diese Verbindung Lautsprecher mit einer Impedanz von 2 Ω – 8 Ω.
• Wenn Sie den Subwoofer an einen Kanal anschließen, setzen Sie FILTER auf „LP“ und RANGE auf „50-500“. Wenn Sie einen anderen Lautsprechertyp anschließen, setzen Sie FILTER und RANGE des Kanals ganz nach Bedarf auf die geeigneten Einstellungen.
• Für eine höhere Ausgangsleistung können Sie eine Brückenschaltung von CH 1/2, CH 3/4, CH 5/6 und CH 7/8 dieses Verstärkers herstellen. Erläuterungen dazu finden Sie unter „Brückenschaltung der Verstärkerkanäle“ (Seite 14).

4 4-Kanal-Einspeisung (Summiermodus)

Stellen Sie den Schalter INPUT MODE auf „1+3/2+4“.

* Stellen Sie die Verbindung mit dem Anschluss INPUT/LINE OUT über das Verbindungskabel ③ her. Erläuterungen dazu finden Sie unter „Eingangsverbindung“ (Seite 11).

Hinweise

• Verwenden Sie für diese Verbindung Lautsprecher mit einer Impedanz von 2 Ω – 8 Ω.
• Wenn Sie den Subwoofer an einen Kanal anschließen, setzen Sie FILTER auf „LP“ und RANGE auf „50-500“. Wenn Sie einen anderen Lautsprechertyp anschließen, setzen Sie FILTER und RANGE des Kanals ganz nach Bedarf auf die geeigneten Einstellungen.
• Für eine höhere Ausgangsleistung können Sie eine Brückenschaltung von CH 1/2, CH 3/4, CH 5/6 und CH 7/8 dieses Verstärkers herstellen. Erläuterungen dazu finden Sie unter „Brückenschaltung der Verstärkerkanäle“ (Seite 14).

Brückenschaltung der Verstärkerkanäle

• Über eine Brückenschaltung der Verstärkerkanäle können Sie mit einem Y-Kabel (nicht mitgeliefert) eine Verbindung zu beiden INPUT-Anschlüssen herstellen, um eine höhere Ausgangsleistung zu erzielen.
  •Die für die Brückenschaltung geeigneten Kanäle des Verstärkers sind die Paare CH 1/2, CH 3/4, CH 5/6 und CH 7/8.
• Im Beispiel unten sind die Anschlüsse bei einer Brückenschaltung von CH 1/2, CH 3/4, CH 5/6 und CH 7/8 zu sehen.

*1 Y-Kabel (nicht mitgeliefert). Stellen Sie bei einer Brückenschaltung der Verstärkerkanäle mit einem Y-Kabel die Verbindung zu beiden INPUT-Anschlüssen her.
*2 Stellen Sie die Verbindung mit dem Anschluss INPUT/ LINE OUT über das Verbindungskabel ③ her. Erläuterungen dazu finden Sie unter „Eingangsverbindung“ (Seite 11).

Hinweise

• Verwenden Sie für diese Verbindung Lautsprecher mit einer Impedanz von 4 Ω – 8 Ω.
• Wenn Sie den Subwoofer an einen Kanal anschließen, setzen Sie FILTER auf „LP“ und RANGE auf „50-500“. Wenn Sie einen anderen Lautsprechertyp anschließen, setzen Sie FILTER und RANGE des Kanals ganz nach Bedarf auf die geeigneten Einstellungen.
• Informationen zum Einstellen des Schalters INPUT MODE finden Sie in 1 bis 4 unter „Systemverbindungen“ (Seite 12).

Ausgangsverbindung

Über den Anschluss LINE OUT des Verbindungskabels ③ kann dieser Verstärker Signale an einen weiteren Verstärker ausgeben. Dies ermöglicht flexible Systemverbindungen zur Nutzung mehrerer Verstärker.

③ LINE OUT 1 (L) LINE OUT 2 (R) Zusätzlicher Verstärker

Stellen Sie den Schalter LINE OUT MODE auf dem Bedienfeld (Oberseite) ganz nach Bedarf ein.

• „THRU“: Stereoausgabe (Durchschleifmodus)

- „STEREO“: Stereoausgabe (Summiermodus)

• „ALL“: Monoausgabe (Summiermodus)

INPUT 1 LINE OUT 1 INPUT 2 INPUT 3 LINE OUT 2 INPUT 4

Hinweise

• Der Verstärker gibt nur Audiosignale von INPUT 1, INPUT 2, INPUT 3 und INPUT 4 am Anschluss LINE OUT aus.
• Audiosignale werden an den LINE OUT-Anschlüssen ohne Signalverarbeitung mittels beispielsweise HPF- und LPF-Einstellungen ausgegeben.
• Einzelheiten zum Anschluss finden Sie in der Bedienungsanleitung zu Ihrem anderen Verstärker.

Weitere Informationen

Sicherheitsmaßnahmen

• Dieser Endverstärker arbeitet mit einer Schutzschaltung*, um die Transistoren und Lautsprecher bei einer Fehlfunktion des Verstärkers zu schützen. Versuchen Sie nicht, die Schutzschaltungen zu testen, indem Sie den Wärmeableiter abdecken oder ungeeignete Lasten anschließen.
• Wenn Sie das Fahrzeug längere Zeit in direktem Sonnenlicht parken, kann die Temperatur im Wageninneren erheblich ansteigen. Warten Sie in diesem Fall, bis das Gerät abgekühlt ist, bevor Sie es benutzen.
• Halten Sie die Lautstärke des Geräts aus Sicherheitsgründen auf einem moderaten Niveau, sodass Sie Verkehrsgeräusche außerhalb des Fahrzeugs noch gut wahrnehmen können.
• Achten Sie darauf, dass keine Flüssigkeiten auf den Verstärker gelangen.

\* Schutzschaltung

Dieser Verstärker ist mit einer Schutzschaltung ausgestattet, die in folgenden Fällen reagiert:
- Wenn das Gerät überhitzt - Wenn Gleichstrom erzeugt wird - Wenn an den Lautsprecheranschlüssen ein Kurzschluss auftritt
Die Statusanzeige wechselt von Weiß zu Rot und dieses Gerät wird ausgeschaltet. Ist dies der Fall, stoppen Sie die Wiedergabe von Medien, schalten Sie die angeschlossenen Geräte aus und stellen Sie die Ursache für die Fehlfunktion fest. Bei einer Überhitzung dieses Geräts warten Sie, bis es abgekühlt ist, bevor Sie es wieder benutzen.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Bedienungsanleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

Wartung

Austauschen der Sicherung

Wenn Sie eine Sicherung austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Dieser ist auf der Originalsicherung angegeben.

Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen die Sicherung aus.

Brennt die neue Sicherung ebenfalls durch, kann eine interne Fehlfunktion vorliegen. Ist dies der Fall, wenden Sie sich an Ihren Sony-Händler.

Verwenden Sie unter keinen Umständen eine Sicherung mit einem höheren Ampere-Wert als dem der Sicherung, die ursprünglich mit dem Verstärker geliefert wurde. Andernfalls kann es zu Schäden am Verstärker kommen.

Technische Daten

Schaltkreissystem:

Schaltkreis mit Technologie der Klasse D

Pulsgeregeltes Stromversorgungsteil

Eingänge:

Cinchbuchsen

Einstellbereich für Eingangspegel:

0,2 V - 8 V (Cinchbuchsen)

3 V - 16 V (Hochpegeleingang)

Ausgänge:

Lautsprecheranschlüsse

Cinchbuchsen

Lautsprecherimpedanz:

2 Ω - 8 Ω (stereo)

4 Ω - 8 Ω (bei Verwendung als

Brückenverstärker)

Maximale Ausgangsleistung:

8 Lautsprecher: 280 W × 8 (bei 2 Ω) / Insgesamt 2 240 W

Nennleistung (Spannung bei 14,4 V, 1 kHz, 1 %

gesamte harmonische Verzerrung):

4 Lautsprecher: 330 W × 4 (bei 4 Ω)

8 Lautsprecher: 165 W × 8 (bei 2 Ω), 100 W × 8 (bei 4 Ω)

Frequenzgang:

10 Hz - 40 kHz ( dB )

THD (gesamte harmonische Verzerrung):

maximal 0,05 % (bei 1 kHz, 4 Ω)

Tiefpassfilter:

50 Hz - 500 Hz, 12 dB/Okt.

500 Hz - 5 kHz, 12 dB/Okt.

Hochpassfilter:

50 Hz - 500 Hz, 12 dB/Okt.

500 Hz - 5 kHz, 12 dB/Okt.

Betriebsspannung:

12 V Gleichstrom, Autobatterie (negative Erdung)

Stromversorgungsspannung:

10,5 V - 16 V

Stromentnahme:

Bei Nennleistung: 70 A (4 Ω, 100 W × 8)

Fernbedienungseingang: 4 mA

Abmessungen:

ca. 380 mm × 60 mm × 215 mm (B/H/T)

A B C D E

A 380 mm

B 330 mm

© 215 mm

D 196 mm

E 60 mm

Gewicht:

ca. 4,17 kg (ohne Zubehör)

Lieferumfang:

Hauptgerät (1)

Montageteile und Anschlusszubehör (1 Satz)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Störungsbehebung

Anhand der folgenden Checkliste zur Störungsbehebung können Sie die meisten Probleme, die möglicherweise an dem Gerät auftreten, selbst beheben. Bitte prüfen Sie zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben, bevor Sie die folgende Checkliste durchgehen.

Die Statusanzeige leuchtet nicht.

→ Die Sicherung ist durchgebrannt.
– Tauschen Sie die Sicherung gegen eine neue aus.
→ Die Masseleitung ist nicht fest angeschlossen.
– Schließen Sie die Masseleitung fest an ein Metallteil der Autokarosserie an.
→ Die am Fernbedienungseingang (REMOTE) eingespeiste Spannung ist zu niedrig.
- Schalten Sie die Autoanlage ein, falls sie nicht eingeschaltet ist.
- Verwenden Sie ein Relais, wenn das System mit zu vielen Verstärkern arbeitet.
→ Überprüfen Sie die Batteriespannung (10,5 V - 16 V).

Die Statusanzeige wechselt von Weiß zu Rot.

→ Schalten Sie den Verstärker aus. Die Lautsprecherausgänge wurden kurzgeschlossen.
- Beheben Sie die Ursache des Kurzschlusses.
→ Schalten Sie den Verstärker aus. Vergewissern Sie sich, dass Lautsprecher- und Massekabel fest angeschlossen sind.

Der Verstärker wird außergewöhnlich heiß.

→ Der Verstärker erwärmt sich außergewöhnlich.
- Verwenden Sie Lautsprecher mit geeigneter Impedanz: 2 Ω – 8 Ω (stereo) bzw. 4 Ω – 8 Ω (bei Verwendung als Brückenverstärker).
→ Platzieren Sie den Verstärker unbedingt an einem Ort mit ausreichender Luftzufuhr.

Es kommt zu Tonaussetzern.

→ Die Temperaturschutzschaltung spricht an.
– Verringern Sie die Lautstärke.

Von der Lichtmaschine sind Störgeräusche zu hören.

→ Die Stromversorgungsleitungen sind zu nahe an den Cinchkabeln verlegt.
– Achten Sie auf einen ausreichenden Abstand zwischen diesen Leitungen und den Kabeln.
→ Die Masseleitung ist nicht fest angeschlossen.
- Schließen Sie die Masseleitung fest an ein Metallteil der Autokarosserie an.
→ Negative Lautsprecherkabel berühren die Autokarosserie.
– Achten Sie auf einen ausreichenden Abstand zwischen den Kabeln und der Autokarosserie.

Der Ton ist dumpf.

→ Der Schalter FILTER steht auf „HP“ oder „OFF“.
- Wenn Sie einen Subwoofer anschließen, stellen Sie den Schalter auf „LP“.
→ Der Schalter FILTER steht auf „LP“.
- Wenn Sie einen Breitbandlautsprecher anschließen, stellen Sie den Schalter auf „OFF“ oder „HP“.

Der Ton ist zu leise.

→ Die Einstellung des Reglers INPUT SENS ist nicht geeignet. Drehen Sie den Regler INPUT SENS im Uhrzeigersinn.

Wenn sich das Problem mit diesen Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an einen Sony-Händler.

Support-Website

Wenn Sie Fragen haben oder die neuesten Support-Informationen zu diesem Produkt abrufen möchten, rufen Sie die folgende Website auf:

Kunden in den USA/Kanada/Lateinamerika:

Kunden in europäischen Ländern:

Kunden in anderen Ländern/Regionen:

\*1 Klasse D-technologie

0,2 V - 8 V (RCA-stiftkontakter)

3 V – 16 V (hög inmatningsnivå)

Utgångar:
