| Produkttyp | Bilförstärkare |
| Märke | Sony |
| Modell | XM-8ES |
| Förstärkningsteknik | Klass D |
| Antal kanaler | 8 kanaler |
| Nominell uteffekt | 100 W × 8 (vid 4 Ω) / 165 W × 8 (vid 2 Ω) |
| Maximal effekt | 280 W × 8 (vid 2 Ω), totalt 2 240 W |
| Högtalarimpedans | 2 Ω - 8 Ω (stereo), 4 Ω - 8 Ω (bryggkoppling) |
| Frekvensomfång | 10 Hz - 40 kHz (± 0 dB) |
| Total harmonisk distorsion | ≤ 0,05 % (vid 1 kHz, 4 Ω) |
| Strömförsörjning | 12 V DC (negativ jord), 10,5 V - 16 V |
| Strömförbrukning | 70 A (vid nominell effekt, 4 Ω) |

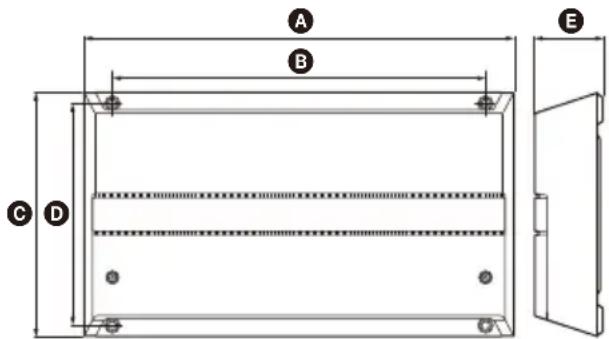

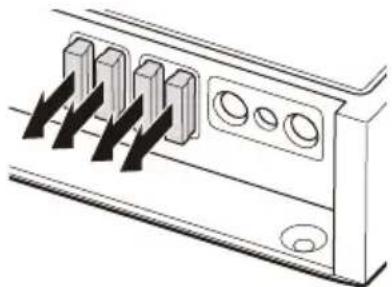

| Mått (B × H × D) | 380 mm × 60 mm × 215 mm |
| Vikt | 4,17 kg (tillbehör ingår ej) |
| Inbyggda filter | Högpass (HP), lågpass (LP), bandpass (BP) |
| Skyddsfunktioner | Skyddskrets för överhettning, kortslutning, likström |
| Påslagning | Via fjärrkontroll (REMOTE) eller via hög nivå-detektering (SIGNAL) |
| Ingångar | 8 RCA-kontakter (låg nivå) eller hög nivå-ingång via adapter |
| Linjeutgångar | 2 LINE OUT-kontakter (stereo/mono) |
| Underhåll | Byte av säkring (40 A), rengöring med torr trasa |
| Medföljande reservdelar | Monteringsskruvar (4), insexnyckel (1), anslutningskabel (1) |
| Allmän information | Tillverkad i Thailand. EU-importör: Sony Europe B.V. |
Vanliga frågor - XM-8ES SONY
Användarfrågor om XM-8ES SONY
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Hi-Fi-anläggning i PDF-format gratis! Hitta din manual XM-8ES - SONY och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. XM-8ES av märket SONY.
BRUKSANVISNING XM-8ES SONY
Se för din säkerhet till att installera denna enhet i bagageutrymmet eller under sätet. För mer information se "Installation och anslutning" (sidan 8).
Tillverkad i Thailand
Typplåten som indikerar driftspänning, etc. finns placerad på undersidan av chassit.
CE-märkningens giltighet är begränsad till de länder där den är juridiskt gällande, i huvudsak EES-länderna (europeiska ekonomiska samarbetsområdet) och Schweiz. Giltigheten för UKCA-märkningen är begränsad endast till de länder där den är juridiskt gällande, huvudsakligen Storbritannien.
Att observera för kunder: Följande information är endast tillämplig för utrustning som sålts i länder där EU-direktiv tillämpas
Den här produkten har tillverkats av, eller på uppdrag av Sony Corporation. EU-importör: Sony Europe B.V. Frågor till EU-importören eller frågor som rör produkternas överensstämmelse i Europa skall sändas till tillverkarens auktoriserade representant, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgien.
Hantering av förbrukade batterier samt elektrisk och elektronisk utrustning (gäller inom EU och andra länder med separata insamlingssystem)
Symbolen på produkten, batteriet eller förpackningen anger att produkten och batteriet inte ska hanteras som hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för bly (Pb) läggs till om batteriet innehåller mer än 0,004 % bly. Genom att säkerställa att dessa produkter och batterier hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som orsakas av felaktig avfallshantering. Återvinning av materialet bidrar till att bevara naturresurser. När det gäller produkter som av säkerhets-, prestanda- eller dataintegritetsskäl kräver permanent anslutning till ett inbyggt batteri ska detta batteri alltid bytas av en auktoriserad servicetekniker. För att säkerställa att batteriet och de elektriska och elektroniska produkterna hanteras korrekt ska de levereras till en lämplig återvinningsstation för elektriska och elektroniska produkter när de är förbrukade. Information om alla andra batterityper finner du i avsnittet om säker borttagning av batteriet. Lämna in batteriet på en lämplig återvinningsstation för förbrukade batterier. Kontakta dina lokala myndigheter, din lokala avfallshanteringstjänst eller affären där du köpte produkten eller batteriet för mer detaljerad information om hur du återvinner produkten eller batteriet.
Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta närmaste Sony-återförsäljare.
Funktioner
- Märkt uteffekt på 100 W (vid 4 Ω) och 165 W (vid 2 Ω).
- Klass D-teknik*1
- För bilstereor utan linjeutgång kan direktanslutning (anslutning med hög inmatningsnivå) upprättas genom att använda en högtalarkabel-till-RCA-adapter (medföljer ej).
- Med funktionen för påslagning med hög känslighet kan denna enhet aktiveras utan att REMOTE-anslutning krävs.
- Inbyggt HP- (högpass), LP- (lågpass) och BP-filter (bandpass) för CH 1/2, CH 3/4, CH 5/6 och CH 7/8.
- Försedd med skyddskrets och -indikator.
- Pulsströmförsörjning* ^2 för stabil och reglerad uteffekt.
\*1 Klass D-teknik
Klass D-tekniken är en metod för konvertering och förstärkning av musiksignaler med MOSFET till pulssignaler med hög hastighet. Den ger dessutom hög effekt och låg värmealstring.
\*2 Pulsströmförsörjning
Denna enhet har en inbyggd strömregulator som konverterar strömförsörjningen på 12 V DC från bilbatteriet till höghastighetspulser med en halvledaromkopplare. Dessa pulser höjs genom den inbyggda transformatorn och separeras i både positiv och negativ strömförsörjning innan de konverteras till likström igen. Detta för att reglera bilbatteriets spänningsfluktuationer. Detta lätta strömförsörjningssystem ger en högst effektiv strömförsörjning med en låg utimpedans.
Innehållsförteckning
Funktioner 3
Förteckning över delar och kontroller
Förstärkare.... 5
Installation och anslutning
Delar för installation och anslutning 8
Installation....8
Anslutning 9
Övrig information
Försiktighetsåtgärder 15
Underhåll 15
Tekniska data.... 16
Felsökning 17
Supportsida 17

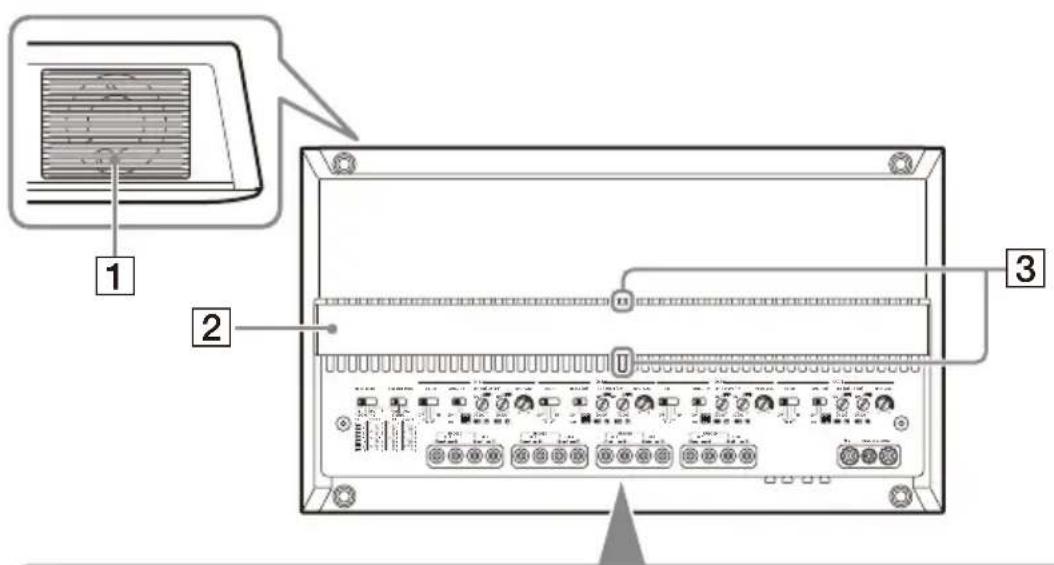

Förstärkare
Kontrollpanel (övre panel)
Fläkten drivs i ett av tre lägen: stopp, låg hastighet, hög hastighet beroende på förstärkarens temperatur.
2 Kylflänsskydd
Riktningen på kylflänsskyddet kan ändras efter eget önskemål (sidan 9).
3 Statusindikatorlampa
Lyser vitt vid användning.
Statusindikatorlampan ändras från vit till röd om skyddskretsen aktiveras. För mer information se "Felsökning" (sidan 17).

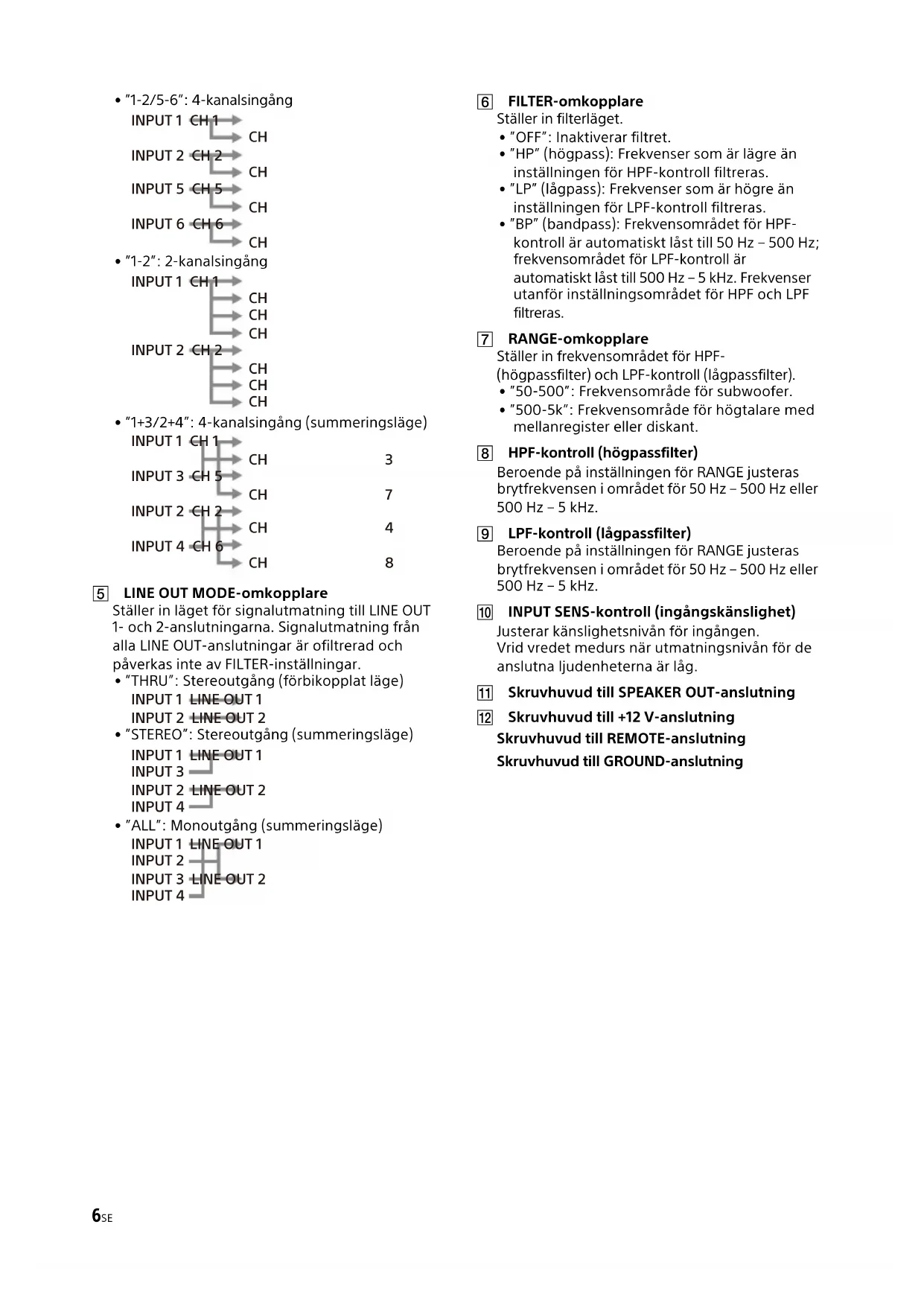

4 INPUT MODE-omkopplare
Väljer ingångsläget.
• "1-8": 8-kanalsingång
INPUT 1 → CH 1
INPUT 2 → CH 2
INPUT 3 → CH 3
INPUT 4 → CH 4
INPUT 5 → CH 5
INPUT 6 → CH 6
INPUT 7 → CH 7
INPUT 8 → CH 8
• "1-2/5-6": 4-kanalsingång


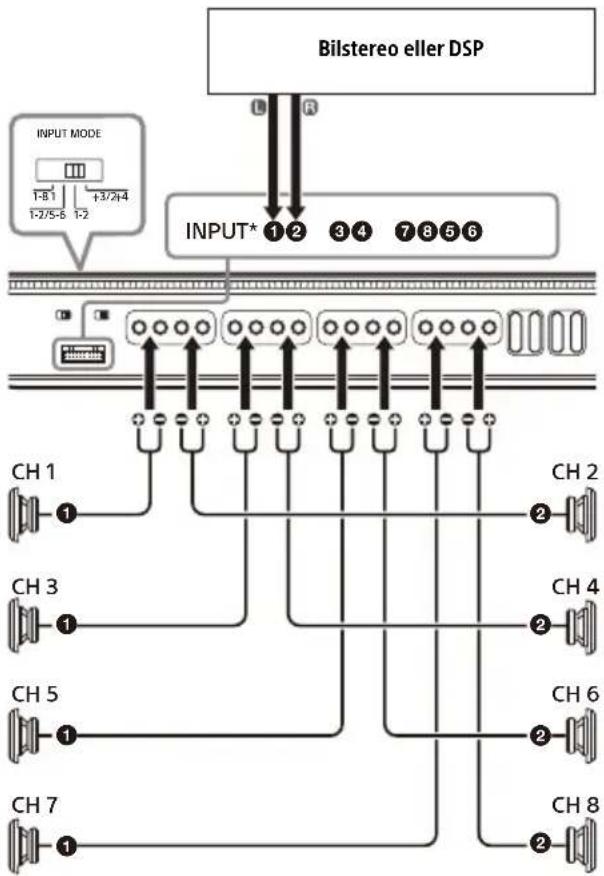

- "1-2": 2-kanalsingång


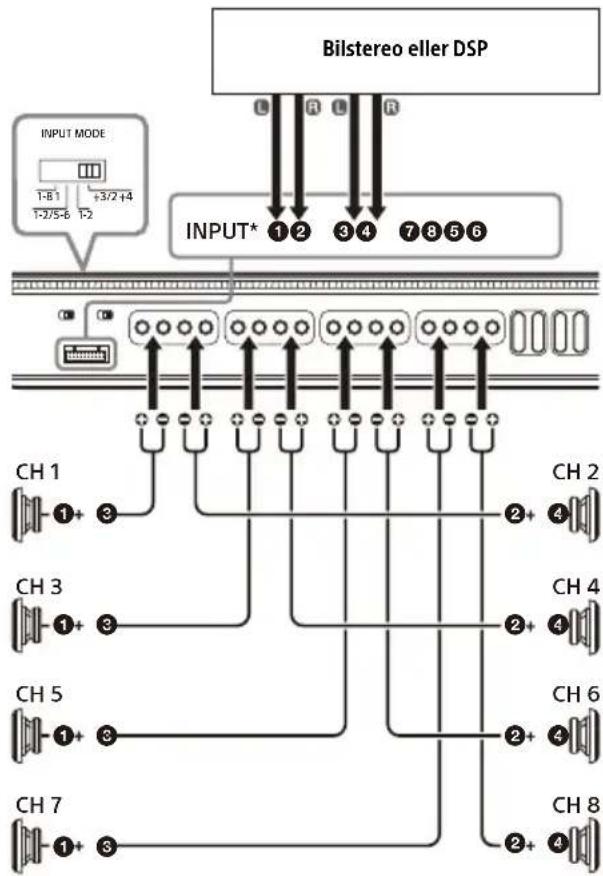

- "1+3/2+4": 4-kanalsingång (summeringsläge)
5 LINE OUT MODE-omkopplare
Ställer in läget för signalutmatning till LINE OUT 1- och 2-anslutningarna. Signalutmatning från alla LINE OUT-anslutningar är ofiltrerad och påverkas inte av FILTER-inställningar.
- "THRU": Stereoutgång (förbikopplat läge) INPUT 1 LINE OUT 1 INPUT 2 LINE OUT 2
- "STEREO": Stereoutgång (summeringsläge)
- "ALL": Monoutgång (summeringsläge)
6 FILTER-omkopplare
Ställer in filterläget.
- "OFF": Inaktiverar filtret.
- "HP" (högpass): Frekvenser som är lägre än inställningen för HPF-kontroll filtreras.
- "LP" (lågpass): Frekvenser som är högre än inställningen för LPF-kontroll filtreras.
- "BP" (bandpass): Frekvensområdet för HPF-kontroll är automatiskt låst till 50 Hz – 500 Hz; frekvensområdet för LPF-kontroll är automatiskt låst till 500 Hz – 5 kHz. Frekvenser utanför inställningsområdet för HPF och LPF filtreras.
7 RANGE-omkopplare
Ställer in frekvensområdet för HPF-(högpassfilter) och LPF-kontroll (lågpassfilter).
- "50-500": Frekvensområde för subwoofer.
- "500-5k": Frekvensområde för högtalare med mellanregister eller diskant.
8 HPF-kontroll (högpassfilter)
Beroende på inställningen för RANGE justeras brytfrekvensen i området för 50 Hz – 500 Hz eller 500 Hz – 5 kHz.
9 LPF-kontroll (lågpassfilter)
Beroende på inställningen för RANGE justeras brytfrekvensen i området för 50 Hz – 500 Hz eller 500 Hz – 5 kHz.
10 INPUT SENS-kontroll (ingångskänslighet)
Justerar känslighetsnivån för ingången. Vrid vredet medurs när utmatningsnivån för de anslutna ljudenheterna är låg.
11 Skruvhuvud till SPEAKER OUT-anslutning
12 Skruvhuvud till +12 V-anslutning
Skruvhuvud till REMOTE-anslutning Skruvhuvud till GROUND-anslutning
Väljer förstärkarens påslagningsläge.
- "REMOTE": Välj detta för läget för fjärrstyrd aktivering. Förstärkaren slås på när en påslagningssignal tas emot från REMOTEanslutning. För mer information se "REMOTEanslutning" (sidan 10).
- "SIGNAL": Välj detta för läget för påslagning med hög känslighet. Förstärkaren slås på när en påslagningssignal tas emot från INPUT-anslutningen. Denna funktion är endast tillgänglig vid anslutning med hög inmatningsnivå (högtalarnivå). För mer information se "REMOTE-anslutning" (sidan 10).

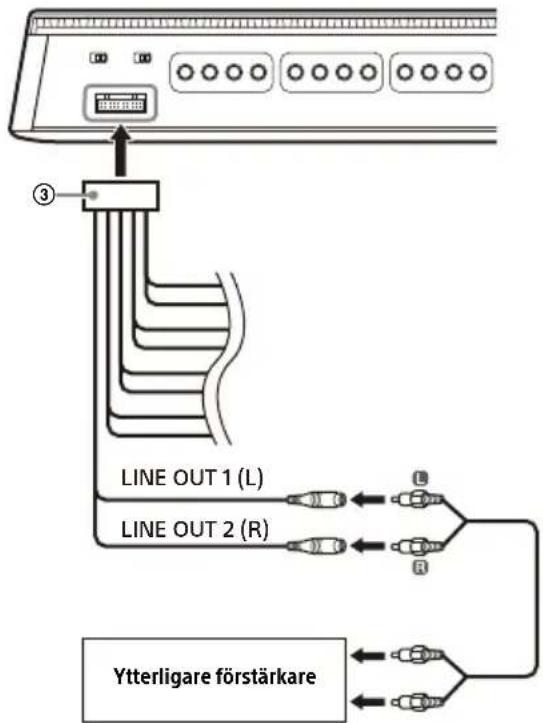

14 INPUT/LINE OUT-anslutning
Anslutning för INPUT- och LINE OUT- anslutningskabeln. För mer information, se "Ingångsanslutning" (sidan 11) och "Utgångsanslutning" (sidan 14).
15 INPUT VOLTAGE-omkopplare
Väljer typ av ingångsanslutning.
- "LOW": Välj detta vid anslutning med låg inmatningsnivå (linjenivå) via RCA-förlängningskablar (medföljer ej).
- "HIGH": Välj detta vid anslutning med hög inmatningsnivå (högtalarnivå) via högtalarkabel-till-RCA-adapter (medföljer ej).
16 SPEAKER OUT-anslutning
Mer information om anslutningen finns under "Systemanslutning" (sidan 12).
17 Säkring (40 A)
18 +12 V-anslutning
REMOTE-anslutning
GROUND-anslutning
Installation och anslutning
Delar för installation och anslutning
① Monteringsskruv (5 × 20 mm) (4)
② Insexnyckel (2,5 mm) (1)
Denna lista över delar innehåller inte allt i förpackningen.
Installation
Installera förstärkaren
- Installera förstärkaren antingen i bagageutrymmet eller under ett säte.
•Välj av säkerhetsskäl en monteringsplats som inte påverkar körningen. - Installera inte förstärkaren i närheten av värmekällor, i områden som blir utsatta för direkt solljus eller i områden som är utsatta för höga temperaturer.
- Installera inte förstärkaren under golvmattan eftersom det blockerar värmen som strömmar ut ur förstärkaren.
- Undvik att installera förstärkaren i områden som utsätts för regn, fukt, damm eller smuts.

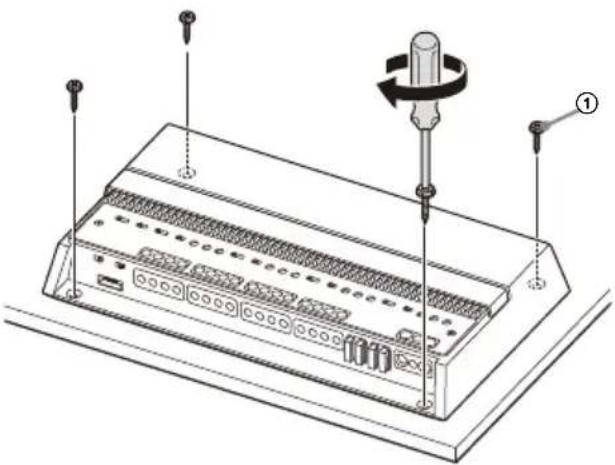

Montera förstärkaren
1 Placera förstärkaren där du tänker installera den och markera läget för de 4 skruvhålen på en monteringsplatta (medföljer ej).
2 Borra ett ledhål på 3 mm vid varje
markering och montera förstärkaren på
plattan med monteringsskruvarna ①.
Monteringsskruvarna ① är 20 mm långa så se till
att monteringsplattan är tjockare än 20 mm.
Ändra riktningen på kylflänsskyddet
Riktningen på kylflänsskyddet kan ändras efter eget önskemål.

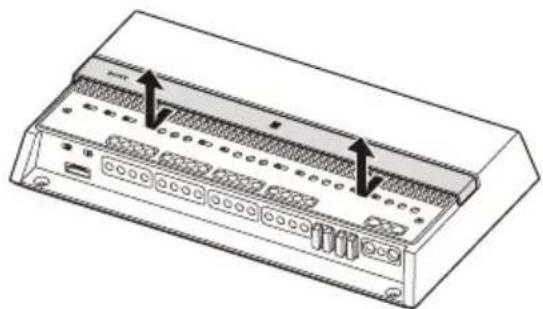

1 Skjut skyddet framåt, lyft det sedan för att avlägsna det.

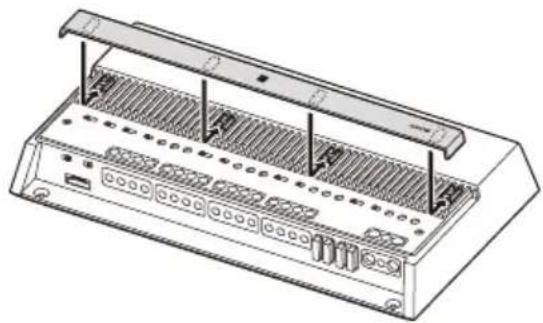

3 Rikta in skyddet mot hakarna på förstärkaren, skjut sedan tillbaka skyddet tills det klickar på plats.
- För att undvika kortslutning bör du koppla från bilbatteriets jordningspol innan du gör några anslutningar. Anslut denna förstärkare till +12 V-strömkabeln endast efter att alla andra kablar har anslutits.
- Denna förstärkare är endast utformad för drift med negativ jordning och 12 V DC.
- Använd inte förstärkaren på svagt batteri eftersom förstärkaren kräver en bra strömförsörjning för optimala prestanda.
- Om din bil är utrustad med ett datorsystem för t.ex. navigering så kan datorns minne skadas om jordningen tas bort från bilens batteri. Du förhindrar kortslutning om du låter jordningen vara ansluten och ansluter denna förstärkare till +12 V-strömkabeln endast efter att alla andra nätkablar har anslutits.
- När ingångs- och utgångskablarna ansluts och installeras ska de hållas borta från +12 V-strömkabeln. Störning kan genereras om de ligger nära varandra.

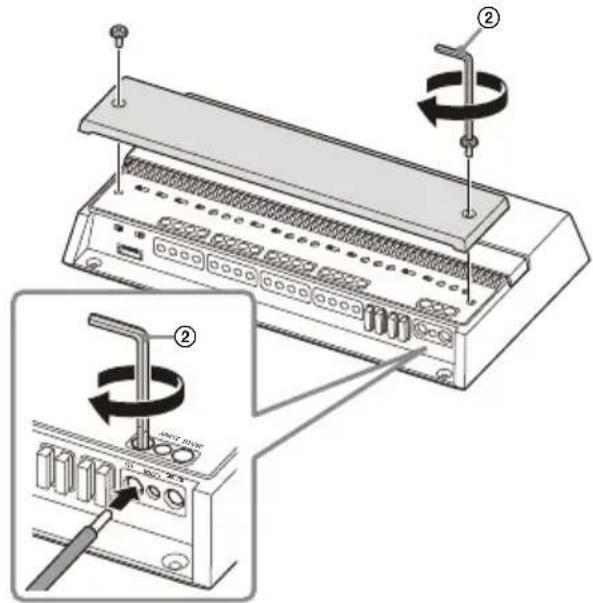

Noteringar gällande anslutningar
- För anslutning till kontakter på anslutningspanelen och för att justera olika inställningar ska du ta bort det övre skyddet för åtkomst till kontrollpanelen (övre panel).
- Var försiktig när du skruvar åt skruven så att du inte använder ett för högt vridmoment eftersom det kan skada kontakterna eller kablarna.
*1 Anslut uttaget för fjärringång (REMOTE) till ACC-strömförsörjningen när du använder originalstereo eller annan bilstereo eller DSP (digital signalprocessor) utan fjärrutgång för förstärkaren. Förstärkaren kan också aktiveras utan att REMOTE-anslutning krävs vid anslutning för hög inmatningsnivå. Denna funktion garanteras inte fungera med alla bilstereor eller DSP.
*2 Jordning till bilens chassi.
+12 V-anslutning
- Anslut +12 V-strömkabeln till +12 V-anslutningen endast efter att alla andra anslutningar har slutförts.
- Använd en +12 V-strömkabel med en 160 A säkring ansluten.
- En ström på minst 160 A leds via systemet under drift med full effekt. Se därför till att kablarna som ska anslutas till +12 V-anslutningen är av minst 0-gauge (AWG-1/0) eller har en tvärsnittsyta på minst 55 mm ^2 .
- Alla strömkablar som är anslutna till batteriets positiva pol bör säkras inom 450 mm från batteriets pol innan de passerar genom metall.
- Se till att kablarna som ansluter till en metallpunkt på bilens chassi från bilbatteriet har ett kabelmätt som åtminstone är likvärdigt med +12 V-strömkabeln ansluten mellan batteriet och förstärkaren.
- Se till att kablarna som ansluter till en metallpunkt på bilens chassi från bilbatteriet inte är mer än 0-gauge (AWG-1/0) eller har en tvärsnittsyta på minst 55 mm ^2 och ett kabelmätt som åtminstone är likvärdigt med +12 V-strömkabeln ansluten mellan batteriet och förstärkaren.
GROUND-anslutning
- Se till att ansluta jordningskabeln ordentligt till en metallpunkt på bilens chassi. En lös anslutning kan orsaka funktionsstörningar hos förstärkaren.
- En ström på minst 160 A går genom systemet under drift med full effekt. Se därför till att kablarna som ska anslutas till GROUND-anslutningen är av minst 0-gauge (AWG-1/0) eller har en tvärsnittsyta på minst 55 mm ^2 .
REMOTE-anslutning
- Ställ in TURN-ON-omkopplaren på "REMOTE", anslut sedan fjärrutgången (REMOTE OUT) på din bilstereo eller DSP till REMOTE-anslutningen, för att slå på förstärkaren via kabeln för fjärrstyrningsaktivering.
- Anslut REMOTE-anslutningen till ACC-strömförsörjningen på din bil eller använd i stället inställningen för påslagning genom signalavkänning när du använder en bilstereo eller DSP utan fjärrutgång (REMOTE OUT) med förstärkaren.
- Använd en kabel för fjärrstyrningsaktivering med en tjocklek på mellan AWG-8 och AWG-18 eller en tvärsnittsyta på mellan 8,4 mm ^2 och 0,82 mm ^2 .
Noteringar gällande användning av inställningar för påslagning med hög känslighet
- Förstärkaren kan också aktiveras utan att REMOTEanslutning krävs vid anslutning för hög inmatningsnivå. Denna funktion garanteras inte fungera med alla bilstereor eller DSP.
- Genom att ställa in TURN-ON-omkopplaren till "SIGNAL" aktiveras förstärkaren automatiskt när en påslagningssignal tas emot från INPUT-anslutningen.
Ingångsanslutning
Anslut till INPUT-anslutningen på anslutningskabeln ③. Använd en A -anslutning med låg inmatningsnivå eller B -anslutning med hög inmatningsnivå beroende på din bilstereo eller DSP.

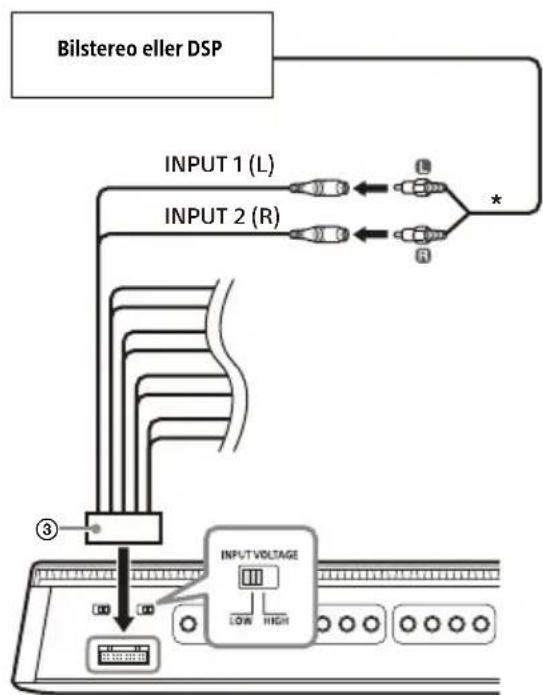

A Anslutning med låg inmatningsnivå
Ställ in INPUT VOLTAGE-omkopplaren på "LOW" och anslut RCA-förlängningskabeln (medföljer ej) från din bilstereo eller DSP till INPUT-anslutningen. Exemplet nedan visar anslutningen vid anslutning till INPUT 1 och INPUT 2.
* RCA-förlängningskabel (medföljer ej)

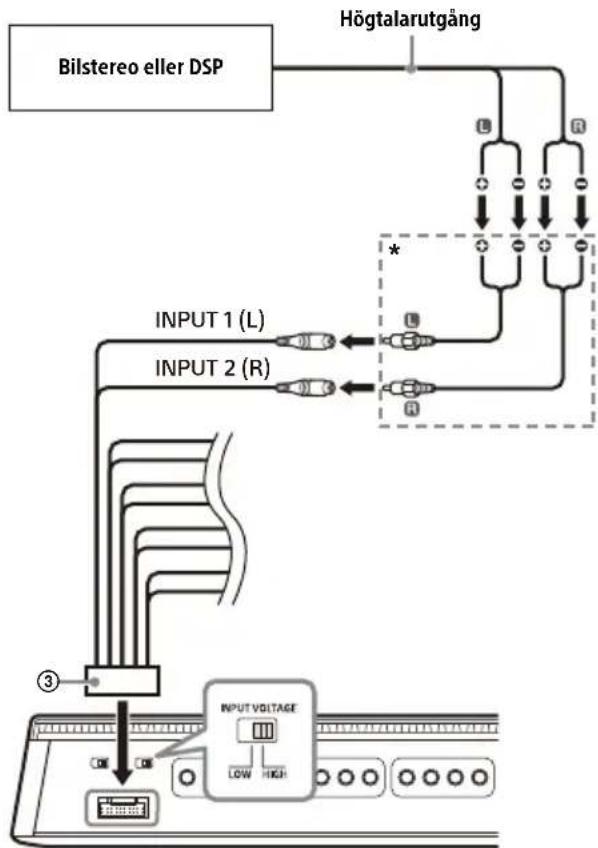

B Anslutning med hög inmatningsnivå
Ställ in INPUT VOLTAGE-omkopplaren på "HIGH" och använd en högtalarkabel-till-RCA-adapter (medföljer ej) för att ansluta högtalarkabeln från din bilstereo eller DSP till INPUT-anslutningen. Exemplet nedan visar anslutningen vid anslutning till INPUT 1 och INPUT 2.
* Högtalarkabel-till-RCA-adapter (medföljer ej)
Systemanslutning
- Se till att använda högtalare med tillräcklig märkeffekt. Om du använder högtalare med låg kapacitet kan de skadas.
- Anslut inte aktiva högtalare (med inbyggda förstärkare) till förstärkarens högtalarutgångar. I så fall kan de aktiva högtalarna skadas.
- Använd högtalare med lämplig impedansklassificering.
-2 Ω till 8 Ω (stereo)
- 4 Ω till 8 Ω (brygganslutning)
- Anslut inte högtalarsystemets -anslutning till bilens chassi och anslut inte heller den högra högtalarens -anslutning till samma uttag på vänster högtalare.
Följande visar systemet som vanligtvis används för att ansluta denna förstärkare. Mer information om anslutning finns i bruksanvisningen som följer med varje anslutningsutrustning.

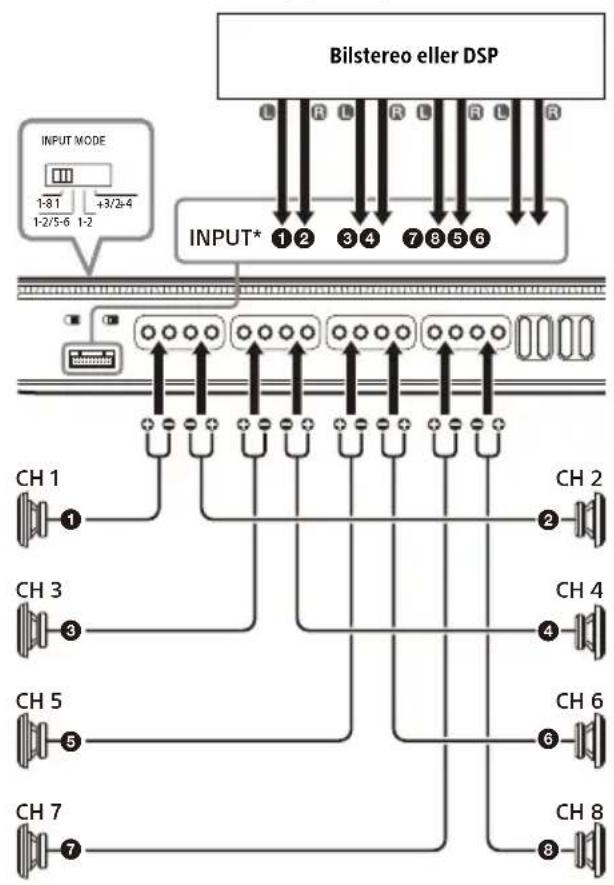

1 8-kanalsingång
Ställ INPUT MODE-omkopplaren på "1-8".
* Anslut till INPUT/LINE OUT-anslutningen genom att använda anslutningskabeln ③. För mer information se "Ingångsanslutning" (sidan 11).
Obs!
- Använd högtalare med en impedansklassificering på 2 Ω – 8 Ω för denna anslutning.
- När subwoofern ansluts till en kanal ställer du in FILTER på "LP" och RANGE på "50-500".
När du ansluter en annan typ av högtalare ställer du in FILTER och RANGE för kanalen till lämplig inställning efter egna önskemål. - Du kan bryggansluta CH 1/2, CH 3/4, CH 5/6 och CH 7/8 för denna förstärkare för en mer kraftfull utmatning. För mer information se "Bryggansluta förstärkarens kanaler" (sidan 14).

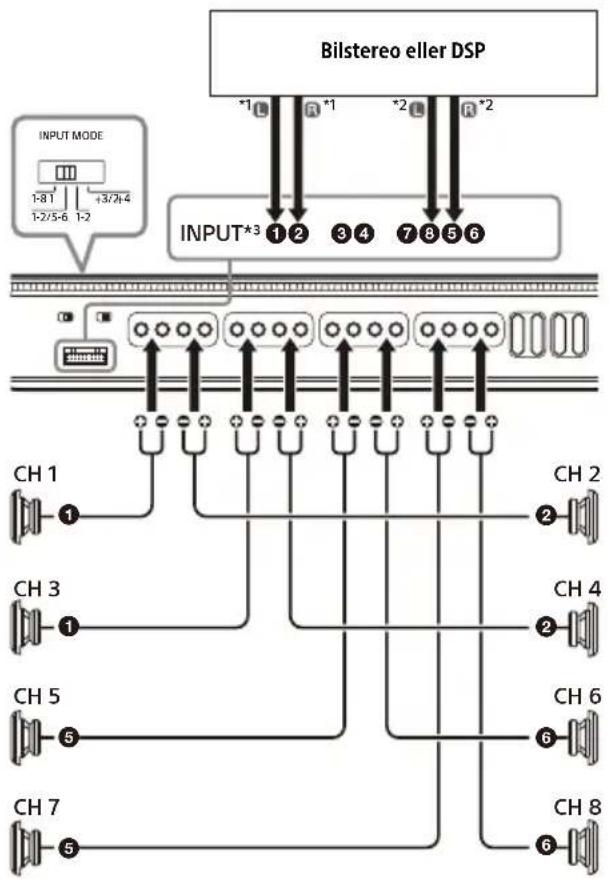

2 4-kanalsingång
Ställ INPUT MODE-omkopplaren på "1-2/5-6".
*1 Filtrerad signal. Främre ljudutgång eller HPF-utgång från bilstereon.
*2 Filtrerad signal. Bakre ljudutgång eller LPF-utgång från bilstereon.
*3 Anslut till INPUT/LINE OUT-anslutningen genom att använda anslutningskabeln ③. För mer information se "Ingångsanslutning" (sidan 11).
Obs!
- Använd högtalare med en impedansklassificering på 2 Ω – 8 Ω för denna anslutning.
- När subwoofern ansluts till en kanal ställer du in FILTER på "LP" och RANGE på "50-500".
När du ansluter en annan typ av högtalare ställer du in FILTER och RANGE för kanalen till lämplig inställning efter egna önskemål.
- Du kan bryggansluta CH 1/2, CH 3/4, CH 5/6 och CH 7/8 för denna förstärkare för en mer kraftfull utmatning. För mer information se "Bryggansluta förstärkarens kanaler" (sidan 14).
3 2-kanalsingång
Ställ INPUT MODE-omkopplaren på "1-2".
* Anslut till INPUT/LINE OUT-anslutningen genom att använda anslutningskabeln ③. För mer information se "Ingångsanslutning" (sidan 11).
Obs!
- Använd högtalare med en impedansklassificering på 2 Ω – 8 Ω för denna anslutning.
- När subwoofern ansluts till en kanal ställer du in FILTER på "LP" och RANGE på "50-500".
När du ansluter en annan typ av högtalare ställer du in FILTER och RANGE för kanalen till lämplig inställning efter egna önskemål.
- Du kan bryggansluta CH 1/2, CH 3/4, CH 5/6 och CH 7/8 för denna förstärkare för en mer kraftfull utmatning. För mer information se "Bryggansluta förstärkarens kanaler" (sidan 14).
4 4-kanalsingång (summeringsläge)
Ställ INPUT MODE-omkopplaren på "1+3/2+4".
* Anslut till INPUT/LINE OUT-anslutningen genom att använda anslutningskabeln ③. För mer information se "Ingångsanslutning" (sidan 11).
Obs!
- Använd högtalare med en impedansklassificering på 2 Ω – 8 Ω för denna anslutning.
- När subwoofern ansluts till en kanal ställer du in FILTER på "LP" och RANGE på "50-500".
När du ansluter en annan typ av högtalare ställer du in FILTER och RANGE för kanalen till lämplig inställning efter egna önskemål.
- Du kan bryggansluta CH 1/2, CH 3/4, CH 5/6 och CH 7/8 för denna förstärkare för en mer kraftfull utmatning. För mer information se "Bryggansluta förstärkarens kanaler" (sidan 14).

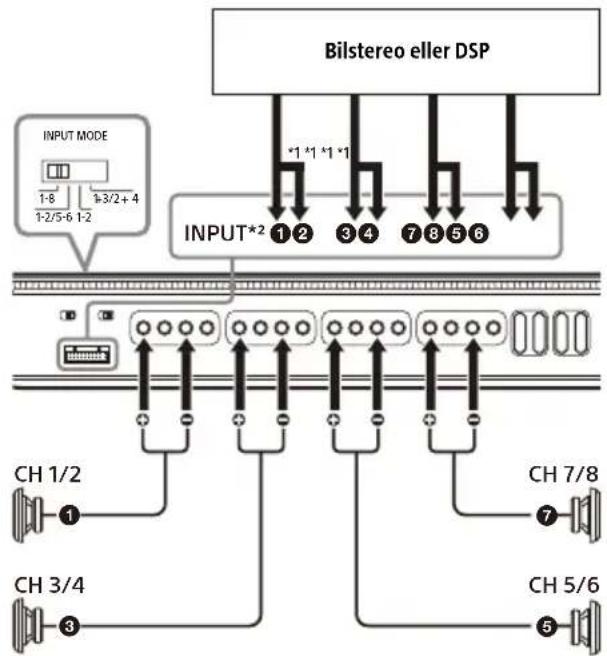

Bryggansluta förstärkarens kanaler
- Genom att bryggansluta förstärkarens kanaler kan du använda en Y-kabel (medföljer ej) för att ansluta båda INPUT-anslutningarna för en mer kraftfull utmatning.
- De kanaler på förstärkaren som kan brygganslutas är CH 1/2, CH 3/4, CH 5/6 och CH 7/8.
- Exemplet nedan visar brygganslutningen av CH 1/2, CH 3/4, CH 5/6 och CH 7/8.
*1 Y-kabel (medföljer ej).
Vid brygganslutning av förstärkarens kanaler kan du använda en Y-kabel för att ansluta till båda INPUT-anslutningarna.
*2 Anslut till INPUT/LINE OUT-anslutningen genom att använda anslutningskabeln ③. För mer information se "Ingångsanslutning" (sidan 11).
Obs!
- Använd högtalare med en impedansklassificering på 4 Ω – 8 Ω för denna anslutning.
- När subwoofern ansluts till en kanal ställer du in FILTER på "LP" och RANGE på "50-500".
När du ansluter en annan typ av högtalare ställer du in FILTER och RANGE för kanalen till lämplig inställning efter egna önskemål. - Hur man ställer in INPUT MODE-omkopplare beskrivs vid 1 till 4 under "Systemanslutning" (sidan 12).
Utgångsanslutning
Denna förstärkare kan mata ut signaler till en ytterligare förstärkare via LINE OUT-anslutningen på anslutningskabeln ③. Detta möjliggör en flexibel systemanslutning som utnyttjar flera förstärkare.
Ställ in LINE OUT MODE-omkopplaren på kontrollpanelen (övre panel) efter egna önskemål.
- "THRU": Stereoutgång (förbikopplat läge)
- "STEREO": Stereoutgång (summeringsläge)
- "ALL": Monoutgång (summeringsläge)
INPUT 1 LINE OUT 1 INPUT 2 LINE OUT 2 INPUT 3 INPUT 4
Obs!
- Förstärkaren matar endast ut ljudsignaler från INPUT 1, INPUT 2, INPUT 3 och INPUT 4 till LINE OUT-anslutningen.
- Ljudsignaler som matas ut från LINE OUT-anslutningar påverkas inte av signalbehandling, t.ex. inställningarna för HPF och LPF.
- Mer information om anslutning finns i bruksanvisningen som följer med den ytterligare förstärkaren.
Övrig information
- Denna förstärkare har en skyddskrets* som skydd för transistorer och högtalare om funktionsfel inträffar på förstärkaren. Försök inte testa skyddskretsen genom att täcka över kylflänsen eller ansluta felaktig belastning.
- Om din bil är parkerad i direkt solljus och bilens invändiga temperatur ökar mycket så bör enheten först svalna innan den används.
- Använd av säkerhetsskäl en lagom volymnivå på enheten så att du kan höra ljudet från trafiken utanför fordonet.
- Undvik att skvätta vätska på förstärkaren.
\* Skyddskrets
Denna förstärkare är försedd med en skyddskrets som aktiveras i följande fall:
- när enheten överhettas
- när likström (DC) uppstår
- när högtalaranslutningarna kortsluts
Statusindikatorlampan ändras från vit till röd och enheten stängs av. Stoppa uppspelningen, stäng av ansluten utrustning och ta reda på orsaken till problemet om detta sker. Om enheten är överhettad bör du vänta tills den har svalnat innan den används.
Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna bruksanvisning så kan du kontakta närmaste Sony-återförsäljare.
Underhåll
Byte av säkring
Se till att använda en säkring som stämmer med det amperetal som står på den ursprungliga säkringen när du byter säkring.
Om säkringen går så kontrollera strömanslutningen och byt säkringen.
Om säkringen går igen efter bytet kan det hända att det är ett invändigt fel. Om detta sker bör du rådfråga din närmaste Sony-återförsäljare.
En säkring med ett högre amperetal än den som medföljer förstärkaren får inte användas eftersom förstärkaren kan skadas.
Tekniska data
Kretssystem:
Krets av klass D-teknik
Pulsströmförsörjning
Ingångar:
RCA-stiftkontakter
Justeringsintervall för ingångsnivå:
Högtalaranslutningar
RCA-stiftkontakter
Högtalarimpedans:
2 Ω - 8 Ω (stereo)
4 Ω – 8 Ω (vid användning som bryggförstärkare)
Maximal uteffekt:
8 högtalare: 280 W × 8 (vid 2 Ω)/totalt 2 240 W
Märkuteffekt (leverans av spänning på 14,4 V; 1 kHz; 1 % THD):
4 högtalare: 330 W × 4 (vid 4 Ω)
8 högtalare: 165 W × 8 (vid 2 Ω),
100 W × 8 (vid 4 Ω)
Frekvenssvar:
10 Hz - 40 kHz ( dB)
Strömförsörjningskrav:
Bilbatteri på 12 V DC (negativ jordning)
Spänning:
10,5 V - 16 V
Strömförbrukning:
Vid märkuteffekt: 70 A (4 Ω, 100 W × 8)
Fjärringång: 4 mA
Mått:
Cirka 380 mm × 60 mm × 215 mm (b/h/d)
B 330 mm
© 215 mm
D 196 mm
E 60 mm
Vikt:
Cirka 4,17 kg exklusive tillbehör
Förpackningens innehåll:
Huvudenhet (1)
Delar för installation och anslutning (1 sats)
Rätt till ändring av design och specifikationer förbehålles.
Felsökning
Följande checklista hjälper dig att korrigera de flesta problem som du kan stöta på hos din enhet. Se anslutnings- och driftsförfaranden innan du går igenom checklistan nedan.
Statusindikatorlampan tänds inte.
→ Säkringen har gått.
- Byt säkringen mot en ny.
→ Jordningskabeln är inte ordentligt ansluten.
- Fäst jordningskabeln ordentligt till en metalldel på bilens chassi.
→ Spänningen som leder in i uttaget för fjärringång (REMOTE) är för låg.
- Slå på bilstereon om den inte är påslagen.
- Använd ett relä om systemet är försett med för många förstärkare.
→ Kontrollera batteriets spänning (10,5 V – 16 V).
Statusindikatorlampan ändras från vit till röd.
→ Stäng av förstärkaren. Högtalarutgångarna har kortslutits.
- Avhjälp orsaken till kortslutningen.
→ Stäng av förstärkaren. Se till att högtalarkabeln och jordningskabeln är ordentligt anslutna.
Förstärkaren blir onormalt varm.
→ Förstärkaren värms upp på ett onormalt sätt.
- Använd högtalare med en passande impedans: 2 Ω - 8 Ω (stereo) eller 4 Ω - 8 Ω (när den används som bryggförstärkare).
→ Se till att placera förstärkaren på en välventilerad plats.
Ljudet avbryts.
→ Termoskyddet har aktiverats.
-Sänk volymen.
Det hörs generatorbrus
→ Strömanslutningskablarna ligger för nära RCA-stiftsladdarna.
- Håll sladdarna på avständ från kablarna.
→ Jordningskabeln är inte ordentligt ansluten.
- Fäst jordningskabeln ordentligt till en metalldel på bilens chassi.
→ Negativa högtalarkablar rör vid bilens chassi.
– Håll kablarna på avstånd från bilens chassi.
Ljudet hörs dämpat.
→ FILTER-omkopplaren är inställd på "HP" eller "OFF".
- Ställ in på "LP" när subwoofern ansluts.
→ FILTER-omkopplaren är inställd till "LP".
- När högtalare med fullregister ansluts ställer du in på "OFF" eller "HP".
Ljudet är för lågt.
→ Inställningen för INPUT SENS-kontroll är inte lämplig. Vrid INPUT SENS-kontrollen medurs.
Rådgör med närmaste Sony-återförsäljare om dessa lösningar inte förbättrar situationen.
Supportsida
Om du har några frågor gällande den senaste supportinformationen om denna produkt, se webbplatsen nedan:
Kunder i USA/Kanada/Latinamerika:
Kunder i andra länder/regioner:
