MANUAL DE USUARIO CPFIP001 SONY

Para reducir el riesgo de incendios o electrocución, no exponga el aparato a la lluvia ni a la humedad.Para evitar el riesgo de incendios o de descargas eléctricas, no ponga objetos que contengan líquidos, tal como jarrones, encima del aparato.Para evitar incendios, no cubra los orificios de ventilación del aparato con periódicos, manteles, cortinas, etc. Y no ponga velas encendidas sobre el aparato.No instale la unidad en un lugar de espacio reducido, tal como en una estantería para libros o vitrina empotrada.La placa de características está ubicada en la parte inferior exterior.PRECAUCIÓNPeligro de explosión si la pila no es reemplazada correctamente. Reemplácela solamente con una de tipo idéntico o equivalente recomendada por el fabricante. Tire las pilas usadas de acuerdo con las instrucciones del fabricante.No tire las pilas con la basura normal del hogar, deshágase de ellas correctamente como desechos químicos.No exponga la batería a calor excesivo como el de la luz solar directa, fuego o similares.Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)Este símbolo en el equipo o el embalaje indica que el presente producto no puede ser tratado como residuos domésticos normales, sino que debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de materiales ayuda a conservar los recursos naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.• iPod es una marca comercial de Apple Computer, Inc., registrada en Estados Unidos y otros países.• Todas las demás marcas comerciales y marcas comerciales registradas son marcas comerciales o marcas comerciales registradas de sus respectivos propietarios. En este manual no se muestran las marcas ™ y

Precauciones Seguridad

• El cable de alimentación de CA deberá ser cambiado solamente en un taller de servicio cualificado.

• Use únicamente el altavoz potenciador de graves suministrado. No use ningún otro adaptador de CA. Instalación

• No ponga el sistema en una posición inclinada.

• No coloque el sistema en lugares que sean calurosos y expuestos a los rayos directos del sol, polvorientos, muy húmedos, o demasiado fríos.

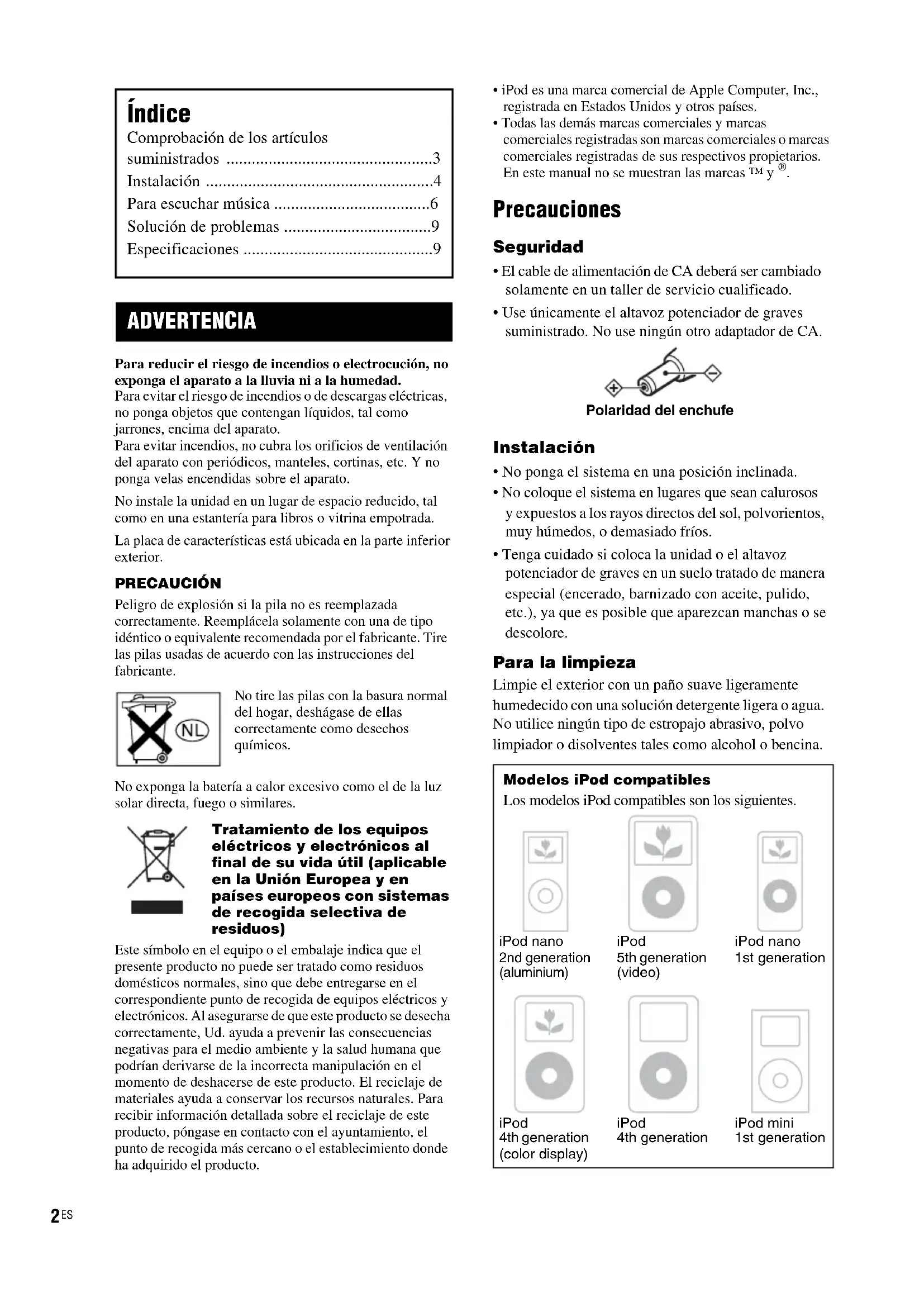

• Tenga cuidado si coloca la unidad o el altavoz potenciador de graves en un suelo tratado de manera especial (encerado, barnizado con aceite, pulido, etc.), ya que es posible que aparezcan manchas o se descolore. Para la limpieza Limpie el exterior con un paño suave ligeramente humedecido con una solución detergente ligera o agua. No utilice ningún tipo de estropajo abrasivo, polvo limpiador o disolventes tales como alcohol o bencina. Índice Comprobación de los artículos suministrados .................................................3 Instalación ......................................................4 Para escuchar música .....................................6 Solución de problemas ...................................9 Especificaciones .............................................9 ADVERTENCIA Modelos iPod compatibles Los modelos iPod compatibles son los siguientes. Polaridad del enchufeiPod nano 2nd generation (aluminium)iPod 5th generation (video)iPod nano 1st generationiPod 4th generation (color display)iPod 4th generationiPod mini 1st generation3

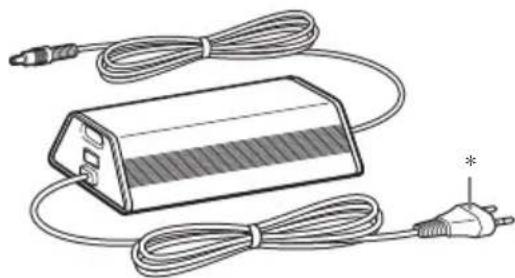

Comprobación de los artículos suministrados Preparación del mando a distancia Extraiga la lámina aislante y así permitir que fluya la corriente de la pila. El mando a distancia ya tiene una pila. Para cambiar la pila, siga las instrucciones de abajo. 1 Deslice el portapila hacia fuera y extráigalo. 2 Inserte una pila de litio nueva con el lado + hacia arriba. 3 Deslice el portapila otra vez al interior. Nota Si no va a utilizar el mando a distancia durante un largo periodo de tiempo, retírele las pilas para evitar posibles daños debidos a fugas y corrosión de las pilas.Notas sobre la pila de litio• Mantenga la pila de litio fuera del alcance de los niños. Si alguien tragase la pila, consulte a un médico inmediatamente.• Limpie la pila con un paño seco para asegurar un buen contacto.• Asegúrese de observar la polaridad correcta cuando instale la pila.• No sujete la pila con pinzas metálicas, de lo contrario podría producirse un cortocircuito.ObservaciónCuando el mando a distancia no pueda controlar el sistema, sustituya la pila con otra nueva.Unidad principal (Altavoz activo)(Para ver modelos iPod compatibles consulte la página 2.)Altavoz potenciador de graves* La forma de la clavija varía dependiendo del área. Cable LINE IN Mando a distanciaPila de litio CR2025ADVERTENCIALa pila puede explotar si la trata mal.No la cargue, desarme ni la arroje al fuego. ES4

Instalación La ilustración de abajo es un ejemplo de cómo ubicar el sistema. Puede poner el altavoz potenciador de graves dondequiera en el suelo. Notas

• No utilice el altavoz potenciador de graves con ningún otro dispositivo.

• No conecte ningún otro adaptador de CA a la unidad principal.

• El sistema no está diseñado para ser usado como dispositivo portátil.

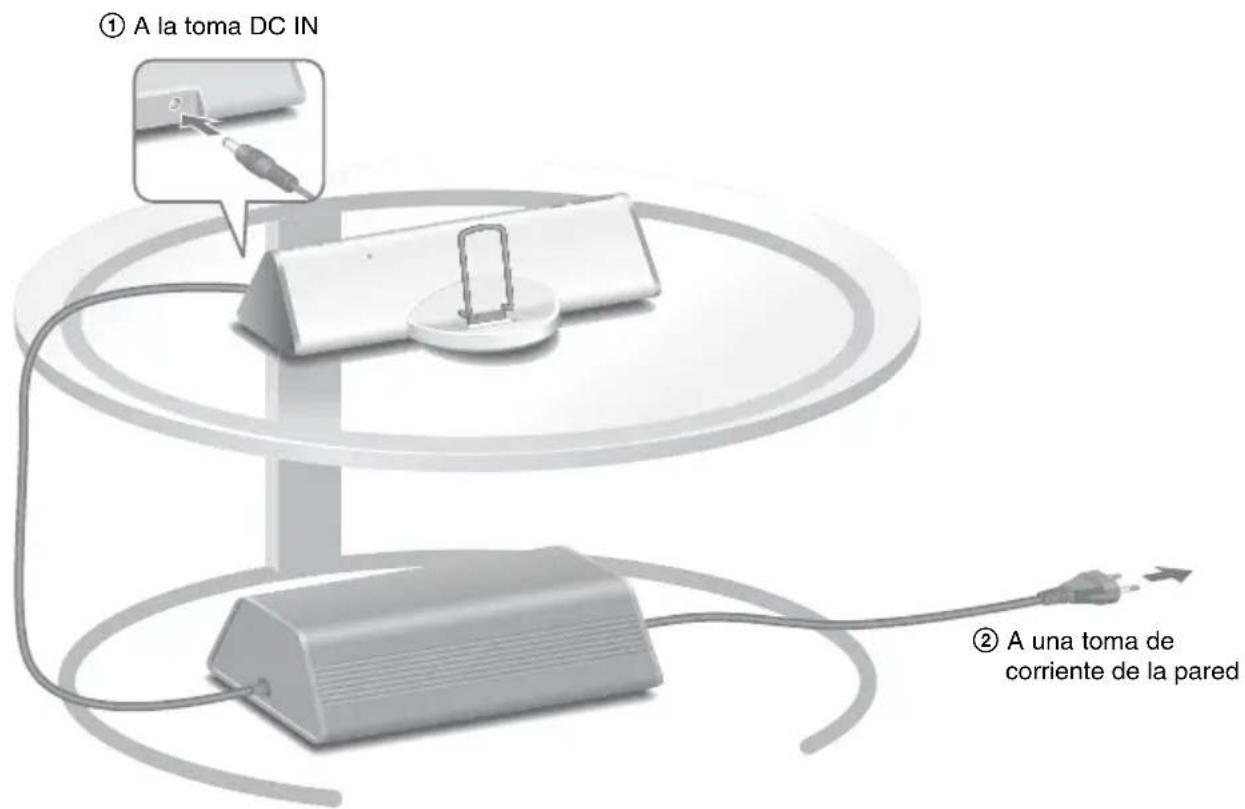

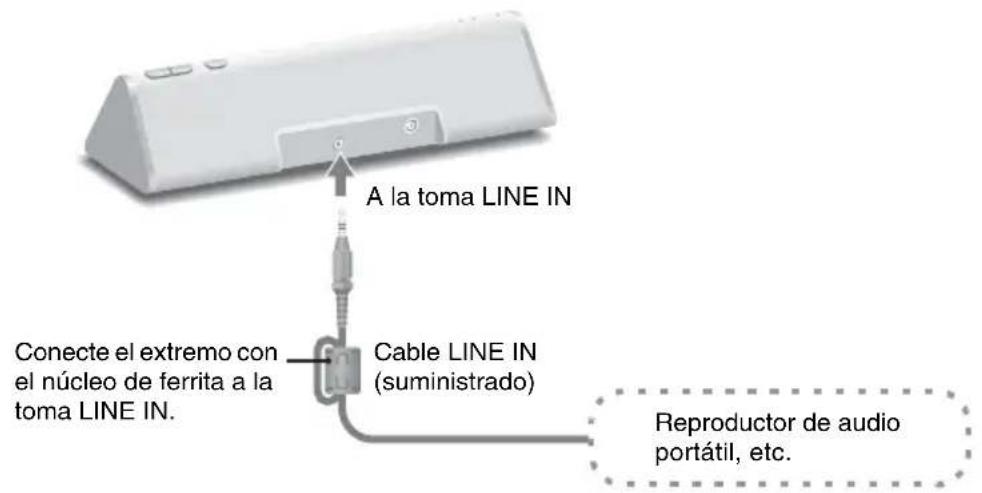

• No ponga la unidad principal directamente encima del altavoz potenciador de graves. Puede conectar reproductores de audio portátiles al sistema. Conecte el reproductor a la toma LINE IN utilizando el cable LINE IN suministrado. 2 A una toma de corriente de la pared 1 A la toma DC IN Reproductor de audio portátil, etc. A la toma LINE IN Cable LINE IN (suministrado) Conecte el extremo con el núcleo de ferrita a la toma LINE IN.5

Ajuste del soporte trasero Ajuste el soporte trasero hacia delante o hacia atrás de forma que encaje contra la parte trasera del iPod conectado. (Para ver modelos iPod compatibles consulte la página 2.) Notas

• Sujete el soporte trasero por ambos lados en la parte inferior cuando vaya a ajustar la posición.

• Aunque el soporte trasero puede quitarse, no lo haga. Las puntas del soporte pueden ocasionar heridas si se quita. Ajuste del conector Ajuste el conector hacia la derecha o izquierda de forma que el iPod quede en el centro del altavoz. Notas

• Asegúrese de que el altavoz potenciador de graves está apagado cuando ajuste el conector.

• No deslice el conector con un iPod puesto en el conector. Si lo hace podrá ocasionar un mal funcionamiento.

• Aunque el iPod no esté exactamente en el centro, aún podrá utilizarlo.6

Para escuchar música

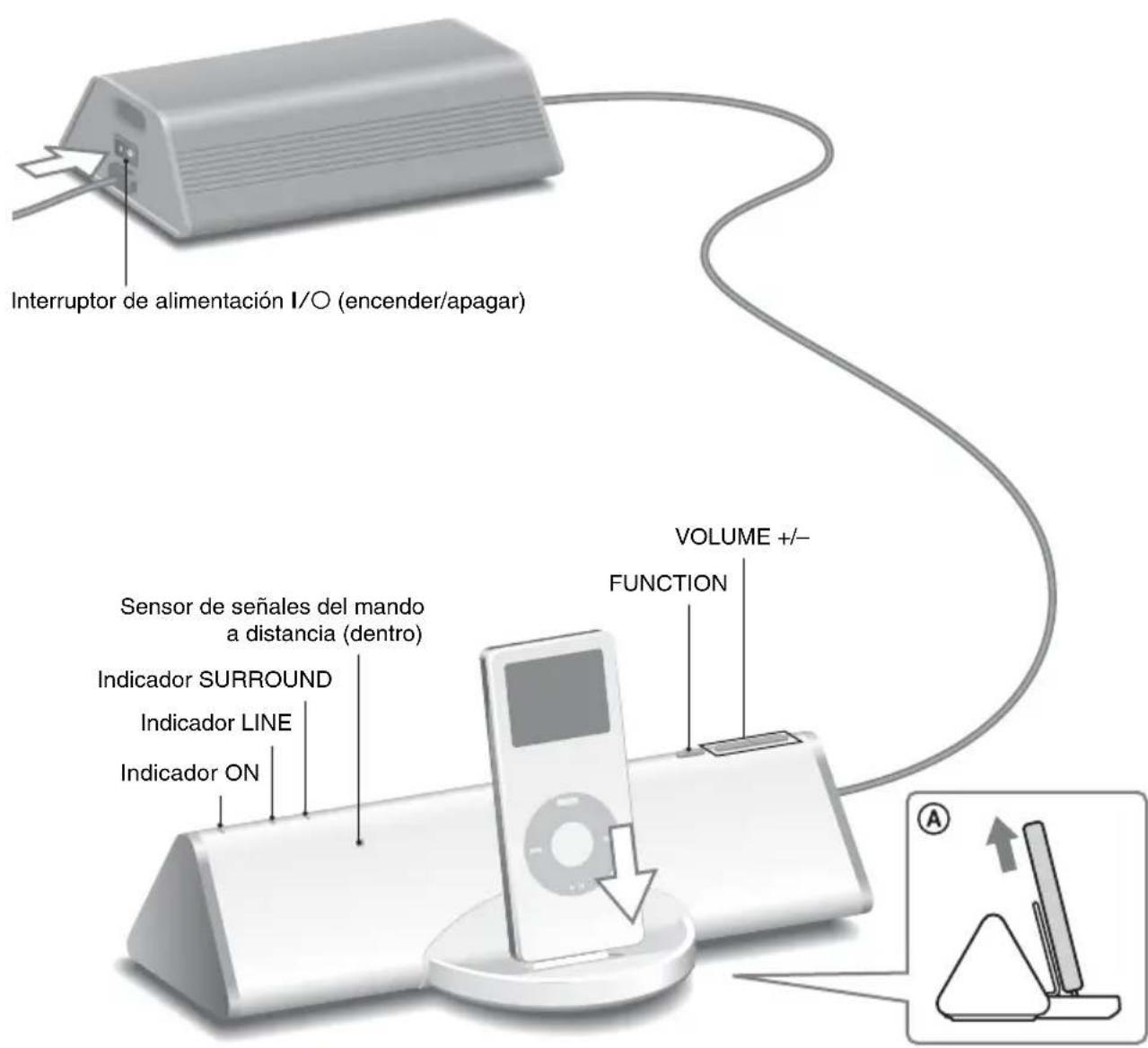

Active el interruptor de alimentación ?/a del altavoz potenciador de graves. El indicador ON de la unidad principal se ilumina. 2 Pulse FUNCTION para cambiar la función de LINE al iPod. El indicador LINE se apaga. FUNCTION Indicador ON Indicador SURROUND Sensor de señales del mando a distancia (dentro) VOLUME +/– Interruptor de alimentación ?/a (encender/apagar) Indicador LINE7

3 Seleccione canciones e inicie la reproducción en su iPod (consulte la página 2 para ver modelos compatibles), y ponga el iPod en el conector de la unidad principal. El sistema carga la batería del iPod al mismo tiempo. Utilice el mando a distancia o su iPod para reproducir, detener y realizar otras operaciones. Cuando realice operaciones en el iPod estando éste en el conector, sujételo con la otra mano. 4 Ajuste el volumen utilizando VOLUME +/– de la unidad principal. Actualización del software del iPod Actualice su iPod para usar el software más reciente antes de utilizarlo. Notas

• Cuando se desactiva el interruptor de alimentación ?/a, se desconecta la alimentación de CA.

• Instale el sistema de forma que el interruptor de alimentación ?/a pueda ser desactivado inmediatamente en caso de surgir algún problema.

• Cuando extraiga o ponga el iPod, manténgalo en línea recta y paralelo con respecto al soporte trasero (A).

• No mueva el sistema con un iPod puesto en el conector. Si lo hace podrá ocasionar un mal funcionamiento.

• Cuando extraiga o ponga el iPod, sujete la unidad principal con una mano y tenga cuidado de no pulsar los controles del iPod sin querer.

• El volumen no se puede ajustar utilizando el control de volumen del iPod cuando éste está conectado al sistema. Pulse VOLUME + o – en la unidad principal para ajustar el volumen.

• Quite la funda de protección del iPod antes de insertarlo en la unidad principal. Para utilizar el sistema como cargador de batería Encienda el altavoz potenciador de graves y ponga el iPod en el conector de la unidad principal. La batería comienza a cargarse automáticamente. Las condiciones de la carga aparecen en el visualizador del iPod. Para más detalles, consulte la guía del usuario de su iPod.8

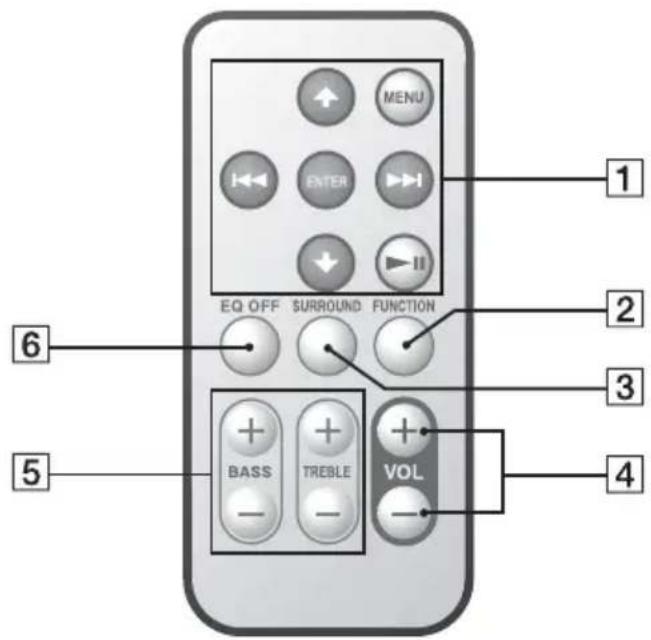

Utilización del mando a distancia Las configuraciones predeterminadas están subrayadas. 1 M/m*: Funciona de forma muy parecida a como cuando pasa el pulgar por la Click Wheel del iPod hacia la izquierda (derecha). ./>*: Manténgalo pulsado para retroceso rápido (avance rápido), o pulse y suelte para saltar al principio de la canción actual (o siguiente). ENTER*: Funciona de forma muy parecida al botón del centro del iPod. MENU*: Funciona de forma muy parecida al botón de menú del iPod. NX*: Manténgalo pulsado para apagar el iPod, o pulse y suelte para reproducir o pausar. 2 FUNCTION: Cambia la fuente de entrada. iPod y LINE** (Se enciende el indicador LINE.) 3 SURROUND: Activa y desactiva el efecto de sonido envolvente. DESACTIVAR y ACTIVAR (El indicador SURROUND se iluminará.) 4 VOL +/–: Ajusta el volumen. (20 niveles) 5 BASS +/–: Ajusta los graves. (±3 pasos) TREBLE +/–: Ajusta los agudos. (±3 pasos) 6 EQ OFF: Restaura los graves y agudos.

• Para ver información sobre la operación del botón, consulte la guía del usuario de su iPod. ** Cuando la función está ajustada a LINE, se puede operar el iPod, pero no se puede escuchar música de él. Asegúrese de que la función está ajustada a iPod cuando quiera escuchar música de su iPod. Para escuchar música de un reproductor de audio portátil Cambie la función a LINE en el paso 2, y después inicie la reproducción en su reproductor de audio portátil. El indicador LINE se iluminará. Nota Los botones 1 del mando a distancia no funcionan con reproductores de audio portátiles distintos de los modelos iPod compatibles con este sistema. Observación Puede escuchar música de modelos iPod distintos a los que aparecen en la lista como modelos iPod compatibles (consulte la página 2 para ver los modelos compatibles) conectando el iPod a la toma LINE IN utilizando el cable de LINE IN suministrado.9

Solución de problemas Si surgiera algún problema con su sistema, localice el problema en la lista de solución de problemas de abajo y realice la acción correctiva indicada. Si el problema persiste, póngase en contacto con su distribuidor de Sony. El personal técnico puede quedarse con las piezas que hayan sido reemplazadas durante la reparación. Cuando lleve a reparar el sistema, asegúrese de llevarlo completo. Este producto está formado por un sistema y se necesita el sistema completo para determinar la ubicación que precisa reparación. El indicador ON parpadea.

• El sistema está en el modo de protección. Apague y encienda el altavoz potenciador de graves. No hay sonido.

• Asegúrese de que el altavoz potenciador de graves está encendido.

• Compruebe las conexiones.

• Pulse VOLUME + de la unidad principal. Si el volumen sigue siendo bajo aun después de haber subido el volumen del sistema hasta el nivel máximo, ajuste el volumen del reproductor de audio portátil conectado (cuando se utilice la toma LINE IN).

• Quite la funda de protección del iPod*, y asegúrese de que el iPod está firmemente conectado.

• Asegúrese de que el iPod* está reproduciendo música.

• Compruebe que está seleccionada la función correcta.

• Cuando no salga sonido por el altavoz potenciador de graves, apague el altavoz potenciador de graves, y después vuelva a encenderlo. El mando a distancia no funciona.

• Retire cualquier obstáculo que haya.

• Apunte el mando a distancia hacia el sensor de la unidad principal.

• Sitúe el sistema alejado de luces fluorescentes.

• Conecte el iPod al conector firmemente. Hay un zumbido o ruido intenso.

• Separe el sistema de la fuente de ruido.

• Conecte el sistema a una toma de corriente diferente. El sonido está distorsionado.

• Pulse VOLUME – en la unidad principal para reducir el volumen.

• Ajuste el modo de sonido del iPod a desactivado o a calidad de sonido plana. Preguntas más frecuentes ¿Puedo utilizar los botones de la unidad principal para operar el iPod*? Los botones de la unidad principal no pueden utilizarse para operar el iPod. Utilice el mando a distancia para operar el iPod. ¿Necesito operar el iPod* para escuchar música? También puede utilizar el mando a distancia para escuchar música. Para ver detalles sobre la operación de su iPod, consulte la guía de usuario.

• Para ver modelos iPod compatibles consulte la página 2. Especificaciones Unidad principal Salida de potencia eficaz RMS continua (referencia): 5 W + 5 W (1 kHz, 10% de distorsión armónica total (THD)) Entradas iPod (conector de acoplamiento): Para ver modelos iPod compatibles consulte la página 2. LINE: minitoma de entrada (estéreo) Unidades de altavoz: 28 mm diá. Impedancia nominal (Izda./Dcha.): 8 Ω Dimensiones (an/al/pr): Aprox. 206 × 58 × 91 mm Peso: Aprox. 0,45 kg Temperatura de funcionamiento: 10°C a 35°C Requisitos de alimentación: Entrada CC: 12 V, 1,0 A Altavoz potenciador de graves Salida de potencia eficaz RMS continua (referencia): 15 W (100 Hz, 10% de distorsión armónica total (THD)) Unidades de altavoz: 70 mm diá. Impedancia nominal (SW):4 Ω Dimensiones (an/al/pr): Aprox. 218 × 74 × 131 mm, incluidas las partes salientes Peso: Aprox. 1,3 kg Temperatura de funcionamiento: 10°C a 35°C Requisitos de alimentación: 220 V – 240 V CA, 18 W, 50/60 Hz (Salida CC: 12 V, 1,0 A) El diseño y las especificaciones están sujetos a cambios sin previo aviso.2
