GEBRUIKSAANWIJZING CPFIP001 SONY

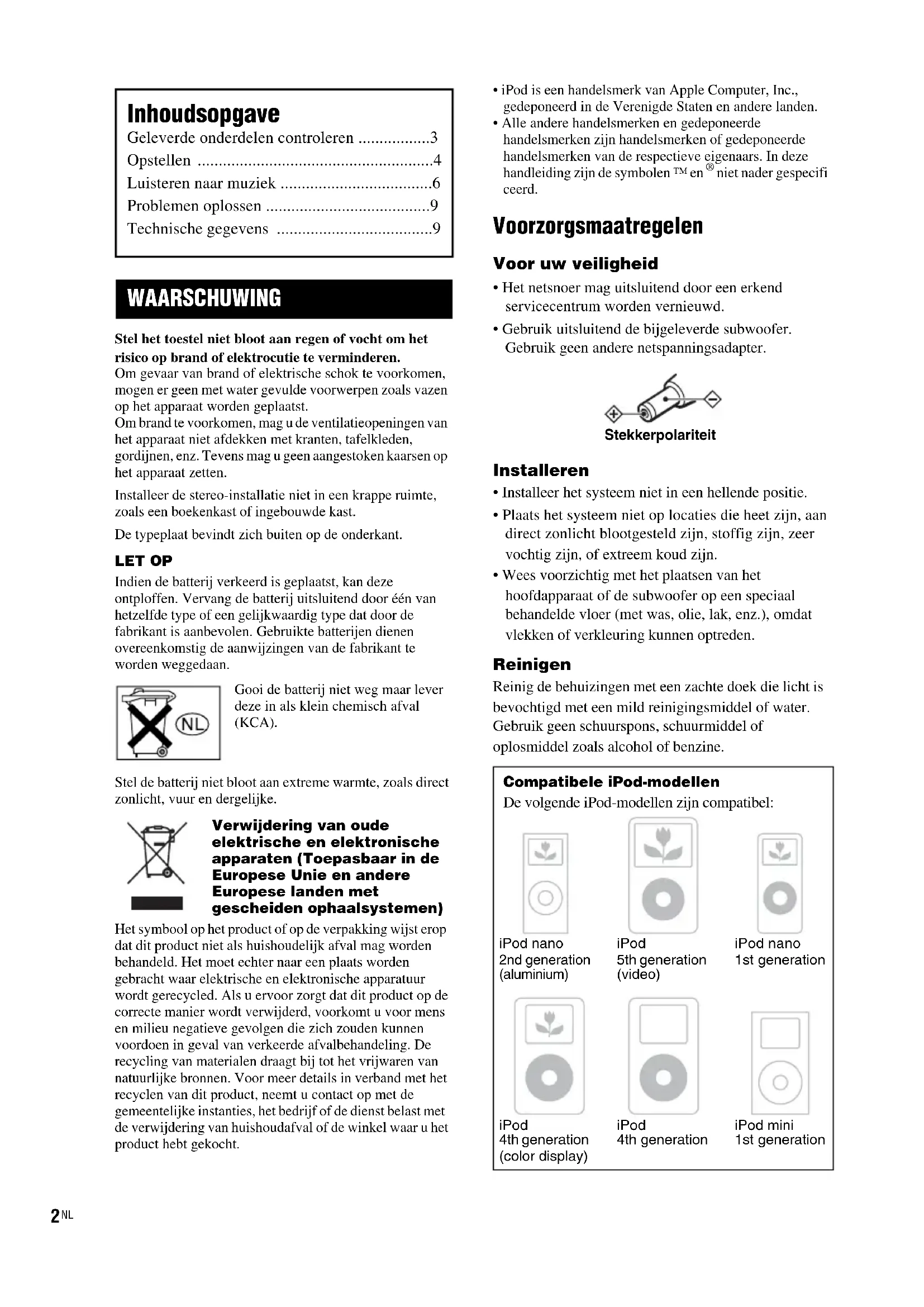

Stel het toestel niet bloot aan regen of vocht om het risico op brand of elektrocutie te verminderen.Om gevaar van brand of elektrische schok te voorkomen, mogen er geen met water gevulde voorwerpen zoals vazen op het apparaat worden geplaatst.Om brand te voorkomen, mag u de ventilatieopeningen van het apparaat niet afdekken met kranten, tafelkleden, gordijnen, enz. Tevens mag u geen aangestoken kaarsen op het apparaat zetten.Installeer de stereo-installatie niet in een krappe ruimte, zoals een boekenkast of ingebouwde kast.De typeplaat bevindt zich buiten op de onderkant.LET OPIndien de batterij verkeerd is geplaatst, kan deze ontploffen. Vervang de batterij uitsluitend door één van hetzelfde type of een gelijkwaardig type dat door de fabrikant is aanbevolen. Gebruikte batterijen dienen overeenkomstig de aanwijzingen van de fabrikant te worden weggedaan.Gooi de batterij niet weg maar lever deze in als klein chemisch afval (KCA).Stel de batterij niet bloot aan extreme warmte, zoals direct zonlicht, vuur en dergelijke.Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met gescheiden ophaalsystemen)Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.• iPod is een handelsmerk van Apple Computer, Inc., gedeponeerd in de Verenigde Staten en andere landen.• Alle andere handelsmerken en gedeponeerde handelsmerken zijn handelsmerken of gedeponeerde handelsmerken van de respectieve eigenaars. In deze handleiding zijn de symbolen ™ en niet nader gespecifi ceerd. Voorzorgsmaatregelen Voor uw veiligheid

• Het netsnoer mag uitsluitend door een erkend servicecentrum worden vernieuwd.

• Gebruik uitsluitend de bijgeleverde subwoofer. Gebruik geen andere netspanningsadapter. Installeren

• Installeer het systeem niet in een hellende positie.

• Plaats het systeem niet op locaties die heet zijn, aan direct zonlicht blootgesteld zijn, stoffig zijn, zeer vochtig zijn, of extreem koud zijn.

• Wees voorzichtig met het plaatsen van het hoofdapparaat of de subwoofer op een speciaal behandelde vloer (met was, olie, lak, enz.), omdat vlekken of verkleuring kunnen optreden. Reinigen Reinig de behuizingen met een zachte doek die licht is bevochtigd met een mild reinigingsmiddel of water. Gebruik geen schuurspons, schuurmiddel of oplosmiddel zoals alcohol of benzine. Inhoudsopgave Geleverde onderdelen controleren .................3 Opstellen ........................................................4 Luisteren naar muziek ....................................6 Problemen oplossen .......................................9 Technische gegevens .....................................9 WAARSCHUWING Compatibele iPod-modellen De volgende iPod-modellen zijn compatibel: StekkerpolariteitiPod nano 2nd generation (aluminium)iPod 5th generation (video)iPod nano 1st generationiPod 4th generation (color display)iPod 4th generationiPod mini 1st generation3

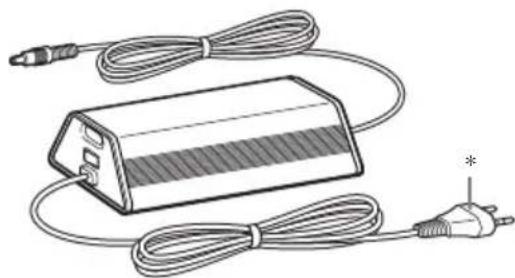

Geleverde onderdelen controleren Voorbereiding van de afstandsbediening Trek de isolatieplaat eruit zodat de batterij stroom kan leveren. In de afstandsbediening zit reeds een batterij. Volg onderstaande instructies om de batterij te vervangen. 1 Schuif de batterijhouder eruit en verwijder deze. 2 Plaats een nieuwe lithiumbatterij met de + kant naar boven gericht. 3 Schuif de batterijhouder er weer in. OpmerkingIndien u de afstandsbediening lange tijd niet denkt te gebruiken, dient u de batterij te verwijderen om mogelijke beschadiging door batterijlekkage en corrosie te voorkomen.Opmerkingen betreffende de lithiumbatterij• Houd de lithiumbatterij buiten het bereik van kinderen. Bij inslikken van de batterij dient onmiddellijk een arts te worden geraadpleegd.• Veeg de batterij schoon met een droge doek om verzekerd te zijn van een goed contact.• Neem bij het plaatsen van de batterij altijd de juiste polariteit in acht.• Houd de batterij niet vast met een metalen pincet aangezien hierdoor kortsluiting kan optreden. Tip Als bediening van het systeem met behulp van de afstandsbediening niet meer mogelijk is, moet u de batterij vervangen door een nieuw exemplaar.Hoofdapparaat (Actieve luidspreker)(Zie pagina 2 voor de compatibele iPod-modellen.)Subwoofer* De vorm van de stekker verschilt afhankelijk van uw land/gebied. LINE IN-kabel AfstandsbedieningLithiumbatterij CR2025WAARSCHUWINGAls u met batterijen op de verkeerde wijze omgaat, kunnen ze exploderen.De batterij mag niet worden opgeladen, gedemonteerd of in het vuur worden gegooid. NL4

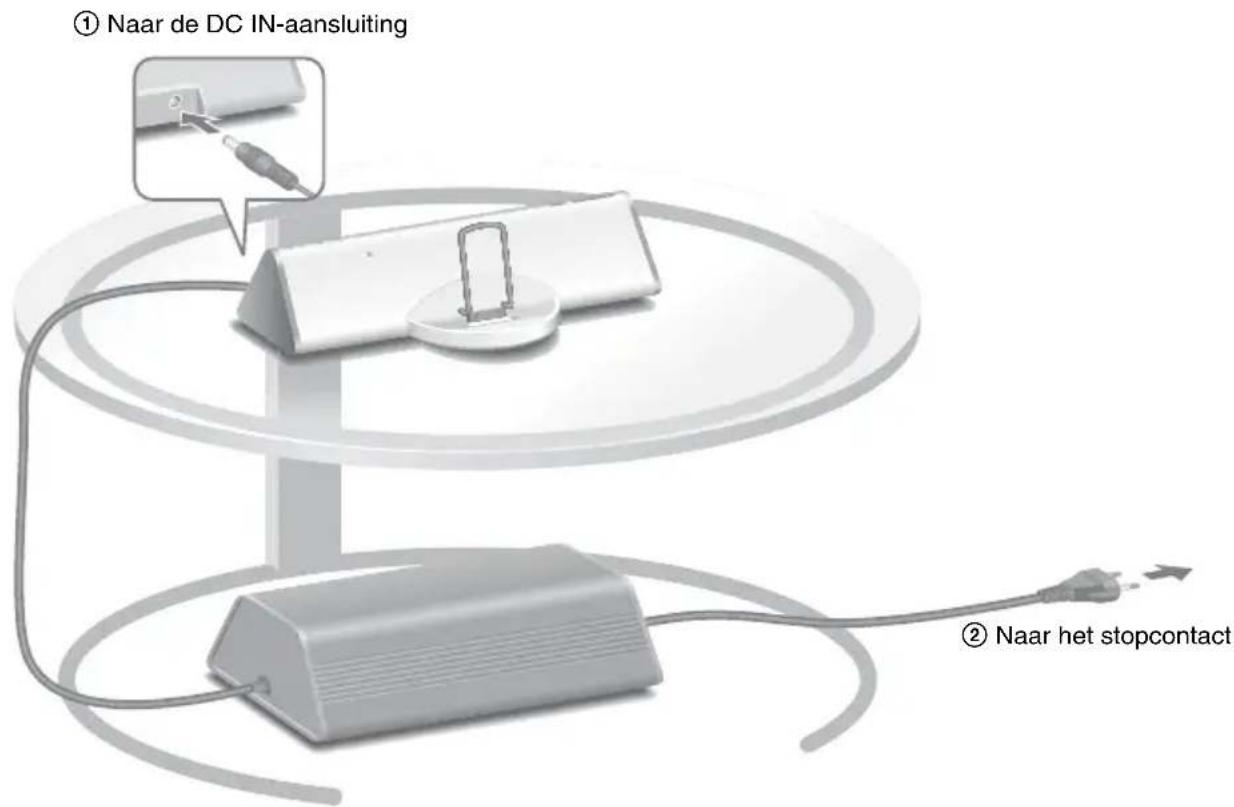

Opstellen Onderstaande afbeelding is een voorbeeld van hoe u het systeem kunt opstellen. U kunt de subwoofer overal op de vloer plaatsen. Opmerkingen

• Gebruik de subwoofer niet met enig ander apparaat.

• Sluit nooit een andere netspanningsadapter aan op het apparaat.

• Het systeem is niet bedoeld om als draagbaar apparaat te worden gebruikt.

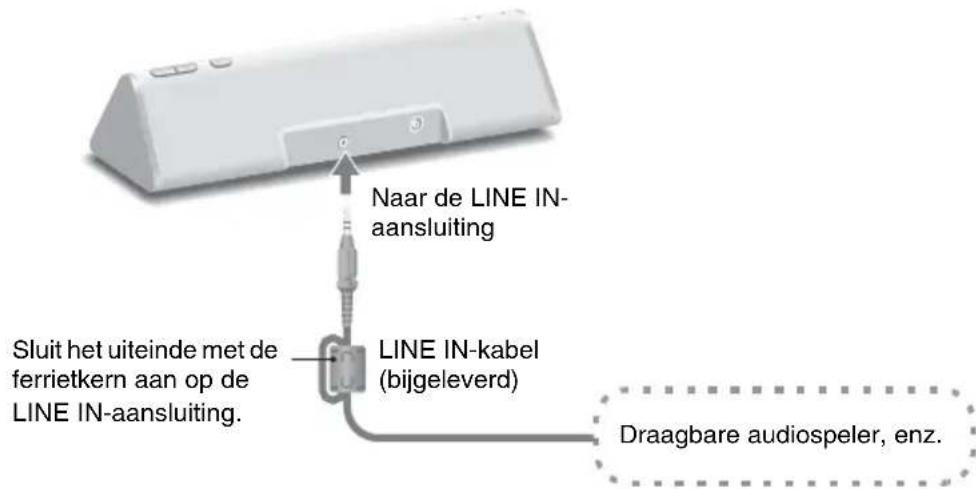

• Plaats het hoofdapparaat niet bovenop de subwoofer. U kunt draagbare audiospelers aansluiten op het systeem. Sluit de speler aan op de LINE IN-aansluiting met behulp van de bijgeleverde LINE IN-kabel. 2 Naar het stopcontact 1 Naar de DC IN-aansluiting Draagbare audiospeler, enz. Naar de LINE IN- aansluiting LINE IN-kabel (bijgeleverd) Sluit het uiteinde met de ferrietkern aan op de LINE IN-aansluiting.5

De achtersteun afstellen Beweeg de achtersteun naar voren of achteren zodat deze tegen de achterkant van de aangesloten iPod valt. (Zie pagina 2 voor compatibele iPod-modellen.) Opmerkingen

• Houd de achtersteun aan beide kanten onderaan vast wanneer u de stand afstelt.

• Ondanks dat de achtersteun eraf gehaald kan worden, moet u dit niet doen. De punten van de achtersteun kunnen verwondingen veroorzaken als de achtersteun eraf gehaald wordt. De aansluiting afstellen Beweeg de aansluiting naar links of rechts zodat de iPod in het midden van de luidspreker staat. Opmerkingen

• Zorg ervoor dat de subwoofer uitgeschakeld is wanneer u de aansluiting afstelt.

• Verschuif de aansluiting niet terwijl een iPod op de aansluiting staat. Als u dit doet, kan een storing optreden.

• Ook als de iPod niet precies in het midden van de luidspreker staat, kunt u deze nog steeds gebruiken.6

Luisteren naar muziek

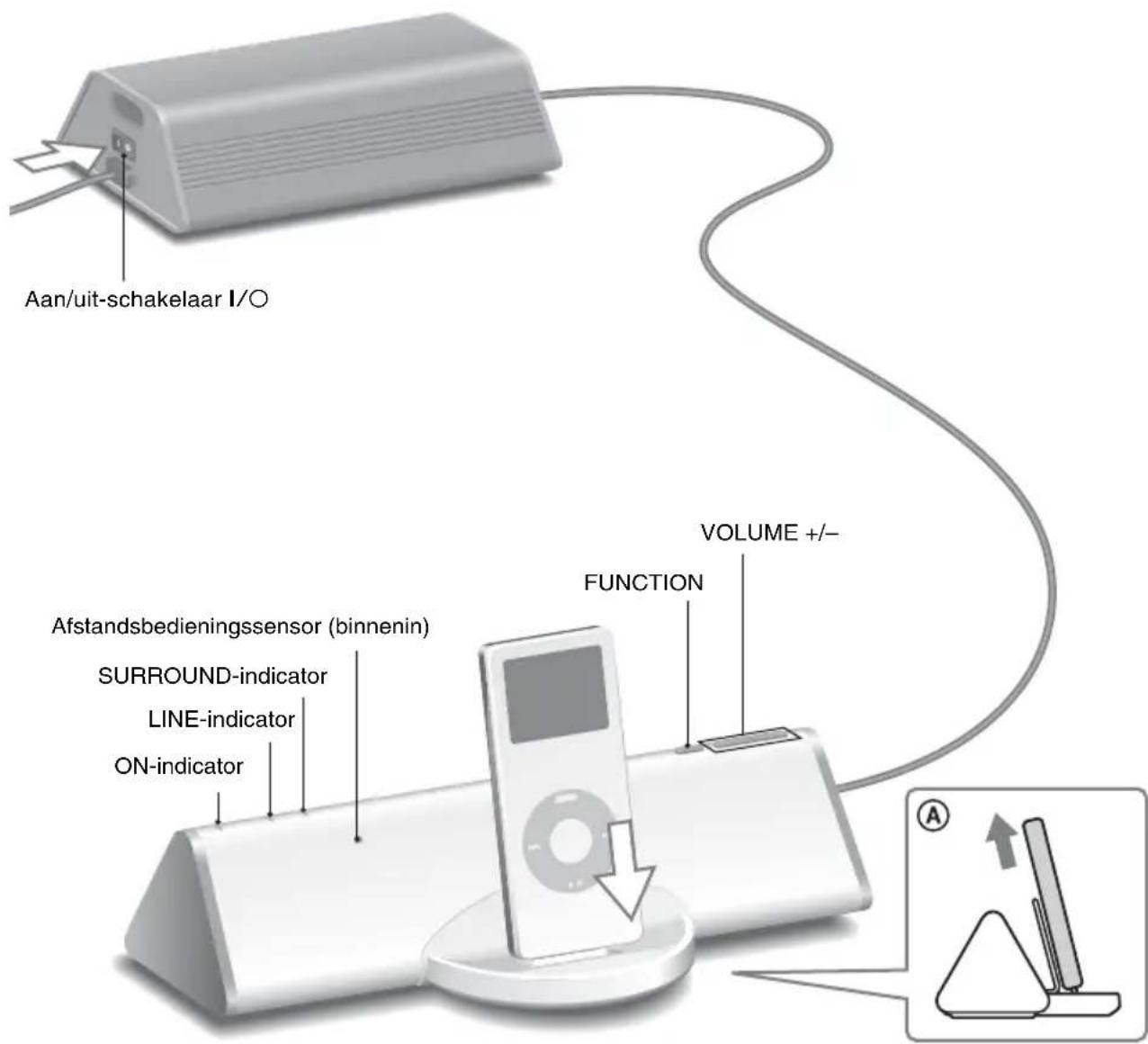

Zet de aan/uit-schakelaar ?/a van de subwoofer in de stand "aan". De ON-indicator op het hoofdapparaat gaat aan. 2 Druk op FUNCTION om de functie om te schakelen van LINE naar de iPod. De LINE indicator gaat uit. FUNCTION ON-indicator SURROUND-indicator Afstandsbedieningssensor (binnenin) VOLUME +/– Aan/uit-schakelaar ?/a LINE-indicator7

3 Selecteer de muziek en begin met het afspelen ervan op de iPod (zie pagina 2 voor compatibele modellen) en plaats vervolgens de iPod in de aansluiting op het hoofdapparaat. Het systeem laadt tegelijkertijd de batterij van de iPod op. Voer het afspelen, stoppen en andere bedieningen uit op uw iPod of de afstandsbediening. Als u de iPod bedient terwijl deze op de aansluiting is geplaatst, houdt u deze met uw andere hand vast. 4 Stel het volumeniveau in met VOLUME +/– op het hoofdapparaat. De iPod-software updaten Update uw iPod naar de meest recente software voordat u hem gebruikt. Opmerkingen

• Als het apparaat met de aan/uit-schakelaar ?/a wordt uitgeschakeld, wordt de wisselstroom onderbroken.

• Stel dit systeem zodanig op dat het onmiddellijk met de aan/uit-schakelaar ?/a kan worden uitgeschakeld in geval van nood.

• Wanneer u de iPod eraf haalt of erop zet, houdt u deze recht en evenwijdig aan de achtersteun, zoals afgebeeld (A).

• Draag het systeem niet terwijl een iPod op de aansluiting is geplaatst. Als u dit doet, kan een storing optreden.

• Wanneer u de iPod op het hoofdapparaat plaatst of eraf haalt, houdt u deze met een hand vast en let u erop niet per ongeluk op de bedieningsorganen van de iPod te drukken.

• Het volumeniveau kan niet worden ingesteld met behulp van de volumeregelaar van de iPod terwijl deze is aangesloten op het systeem. Druk op VOLUME + of – op het hoofdapparaat om het volumeniveau in te stellen.

• Verwijder de beschermhuls van de iPod voordat u deze op het hoofdapparaat plaatst. Het systeem als acculader gebruiken Schakel de subwoofer in en plaats de iPod op de aansluiting van het hoofdapparaat. De batterij wordt automatisch opgeladen. De laadomstandigheden worden op het display van de iPod aangegeven. Raadpleeg de gebruiksaanwijzing van de iPod voor meer informatie.8

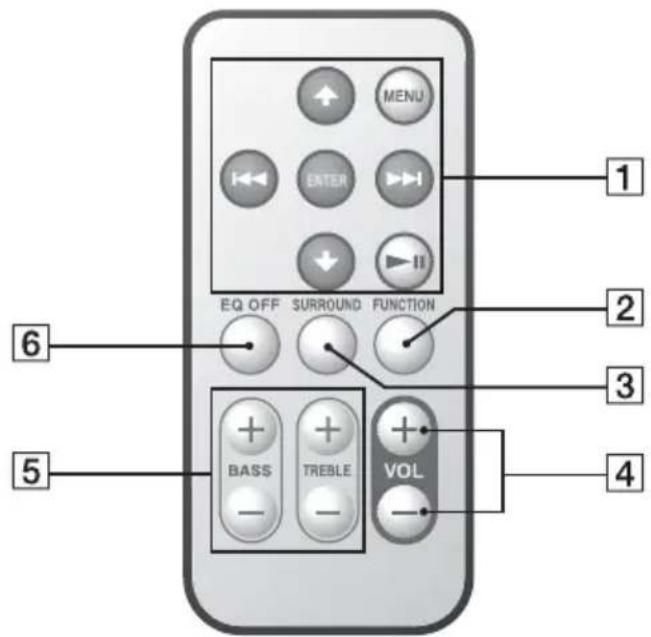

De afstandsbediening gebruiken De standaardinstellingen zijn onderstreept. 1 M/m*: Werkt op dezelfde manier als wanneer u met uw duim linksom (rechtsom) rond het klikwiel van de iPod beweegt. ./>*: Ingedrukt houden om snel achteruit (vooruit) te spoelen, of indrukken en loslaten om te verspringen naar het begin van de huidige (of volgende) track. ENTER*: Werkt op dezelfde manier als de middentoets van de iPod. MENU*: Werkt op dezelfde manier als de menutoets van de iPod. NX*: Ingedrukt houden om de iPod uit te schakelen, of indrukkenen loslaten om weer te geven of te pauzeren. 2 FUNCTION: Hiermee verandert u de ingangsbron. iPod y LINE** (De LINE indicator gaat aan.) 3 SURROUND: Hiermee schakelt u het surround-geluidseffect aan en uit. UIT y AAN (De SURROUND-indicator gaat aan.) 4 VOL +/–: Hiermee stelt u het volumeniveau in. (op 20 niveaus) 5 BASS +/–: Hiermee stelt u de lage tonen in. (in ±3 stappen) TREBLE +/–: Hiermee stelt u de hoge tonen in. (in ±3 stappen) 6 EQ OFF: Hiermee stelt u de lage en hoge tonen terug op de standaardinstelling.

• Raadpleeg de gebruiksaanwijzing van uw iPod voor informatie over de werking van de toets. ** Wanneer de functie is ingesteld op LINE, kunt u de iPod bedienen, maar kunt u niet luisteren naar de muziek van de iPod. Zorg ervoor dat de functie is ingesteld op iPod wanneer u wilt luisteren naar de muziek van uw iPod. Luisteren naar muziek van een draagbare audiospeler Verander in stap 2 de ingangsbron naar LINE en begin vervolgens de muziek af te spelen op de draagbare audiospeler. De LINE-indicator gaat aan. Opmerking De knoppen 1 van de afstandsbediening werken niet bij andere draagbare audiospelers dan de iPod- modellen die compatibel zijn met dit systeem. Tip U kunt luisteren naar muziek van andere iPod's dan vermeld als compatibele iPod's (zie pagina 2 voor compatibele modellen) door de iPod aan te sluiten op de LINE IN-aansluiting met behulp van de bijgeleverde LINE IN-kabel.9

Problemen oplossen Mocht zich een probleem met uw systeem voordoen, dan zoekt u in de onderstaande controlelijst uw probleem op en neemt u de aangegeven maatregelen. Als het probleem aanhoudt, neemt u contact op met uw Sony-handelaar. Merk op dat wanneer het onderhoudspersoneel beslist om tijdens een reparatie onderdelen te vervangen, deze onderdelen eventueel kunnen worden ingehouden. Als u het systeem voor een reparatie terugbrengt, moet u ervoor zorgen dat u alle onderdelen van het systeem meebrengt. Dit product is een systeemproduct en bijgevolg moet het volledige systeem worden teruggebracht om te kunnen nagaan welk onderdeel gerepareerd moet worden. De ON-indicator knippert.

• Het systeem staat in de beveiligingsstand. Schakel de subwoofer uit en weer aan. Er is geen geluid.

• Controleer dat de subwoofer is ingeschakeld.

• Controleer de aansluitingen.

• Druk op VOLUME + op het hoofdapparaat. Als het volumeniveau nog steeds laag is, ondanks dat u de volumeregelaar van het systeem op het maximumniveau hebt ingesteld, stelt u het volumeniveau in op de aangesloten draagbare muziekspeler (bij gebruik van de LINE IN-aansluiting).

• Verwijder de beschermhuls vanaf de iPod* en zorg ervoor dat de iPod stevig is aangesloten.

• Controleer dat de iPod* muziek afspeelt.

• Controleer dat de juiste functie is gekozen.

• Als er geen geluid uit de subwoofer komt, schakelt u de subwoofer uit en daarna weer aan. De afstandsbediening werkt niet.

• Verwijder alle obstakels.

• Richt de afstandsbediening op de afstandsbedieningssensor op het hoofdapparaat.

• Vervang de batterij.

• Plaats het systeem uit de buurt van tl-verlichting.

• Sluit de iPod stevig aan op de aansluiting. Er is een zware bromtoon of veel ruis.

• Zet het systeem verder weg van de storingsbron.

• Sluit het systeem aan op een ander stopcontact. Het geluid is vervormd.

• Druk op VOLUME – op het hoofdapparaat om het volumeniveau te verlagen.

• Stel de geluidsfunctie van de iPod in op de normale of vlakke geluidskwaliteit. Veelgestelde vragen Kan ik de toetsen op het hoofdapparaat gebruiken op de iPod* te bedienen? U kunt de toetsen op het hoofdapparaat niet gebruiken om de iPod te bedienen. Gebruik de afstandsbediening om de iPod te bedienen. Moet ik de bedieningsorganen van de iPod* gebruiken om naar muziek te luisteren? U kunt ook de afstandsbediening gebruiken om de iPod te bedienen. Voor meer informatie over de bediening van uw iPod, raadpleegt u de gebruiksaanwijzing.

• Zie pagina 2 voor compatibele iPod-modellen. Technische gegevens Hoofdapparaat Continu RMS-uitgangsvermogen (referentie): 5 W + 5 W (1 kHz, 10% THV) Ingangen iPod (dock-aansluiting): Zie pagina 2 voor compatibele iPod- modellen. LINE: mini-ingangsaansluiting (stereo) Luidsprekereenheden: 28 mm diameter Nominale impedantie (L/R): 8 Ω Afmetingen (b/h/d): Ong. 206 × 58 × 91 mm Gewicht: Ong. 0,45 kg Bedrijfstemperatuur: 10°C tot 35°C Stroomvereisten: Gelijkstroomingang: 12 V, 1,0 A Subwoofer Continu RMS-uitgangsvermogen (referentie): 15 W (100 Hz, 10% THV) Luidsprekereenheden: 70 mm diameter Nominale impedantie (SW): 4 Ω Afmetingen (b/h/d): Ong. 218 × 74 × 131 mm, incl. uitstekende onderdelen Gewicht: Ong. 1,3 kg Bedrijfstemperatuur: 10°C tot 35°C Stroomvereisten: 220 V – 240 V wisselstroom, 18 W, 50/60 Hz (Gelijkstroomuitgang: 12 V, 1,0 A) Het ontwerp en de technische gegevens kunnen zonder voorafgaande kennisgeving worden veranderd.2
