BEDIENUNGSANLEITUNG CPFIP001 SONY

Um das Risiko eines Feuers oder elektrischen Schlags zu verringern, setzen Sie dieses Gerät keinem Regen und keiner Feuchtigkeit aus.Um Feuer- oder Stromschlaggefahr zu vermeiden, stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z.B. Vasen, auf das Gerät.Um einen Brand zu verhüten, dürfen die Ventilationsöffnungen des Gerätes nicht mit einer Zeitung, einer Tischdecke, einem Vorhang usw. abgedeckt werden. Stellen Sie auch keine brennenden Kerzen auf das Gerät.Stellen Sie das Gerät nicht in einem engen Raum, wie z.B. einem Bücherregal oder Einbauschrank auf.Das Typenschild befindet sich an der Unterseite.VORSICHTBei falschem Auswechseln besteht Explosionsgefahr. Ersetzen Sie die Batterie nur durch eine vom Hersteller empfohlene Batterie des gleichen oder entsprechenden Typs. Entsorgen Sie verbrauchte Batterien gemäß den Herstelleranweisungen.Werfen Sie Batterien nicht in den Hausmüll, sondern entsorgen Sie sie vorschriftsmäßig als Chemiemüll.Setzen Sie die Batterie keiner übermäßigen Wärme aus, z. B. durch direktes Sonnenlicht, Feuer oder dergleichen. Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und signalisiert „Batterie leer“ oder nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“. Um sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.• iPod ist ein eingetragenes Warenzeichen von Apple Computer Inc. in den Vereinigten Staaten und in anderen Ländern.• Alle anderen Warenzeichen und eingetragenen Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen der entsprechenden Eigentümer. In diesem Handbuch werden die Zeichen ™ und nicht angeführt. Vorsichtsmaßnahmen Info zur Sicherheit

• Das Netzkabel darf nur von einer qualifizierten Kundendienststelle ausgewechselt werden.

• Verwenden Sie ausschließlich den mitgelieferten Subwoofer. Benutzen Sie kein anderes Netzteil. Zur Aufstellung

• Stellen Sie die Anlage nicht auf eine schiefe Unterlage.

• Stellen Sie das System nicht an Orten auf, die Wärme, direktem Sonnenlicht, Staub, hoher Luftfeuchtigkeit oder extremer Kälte ausgesetzt sind.

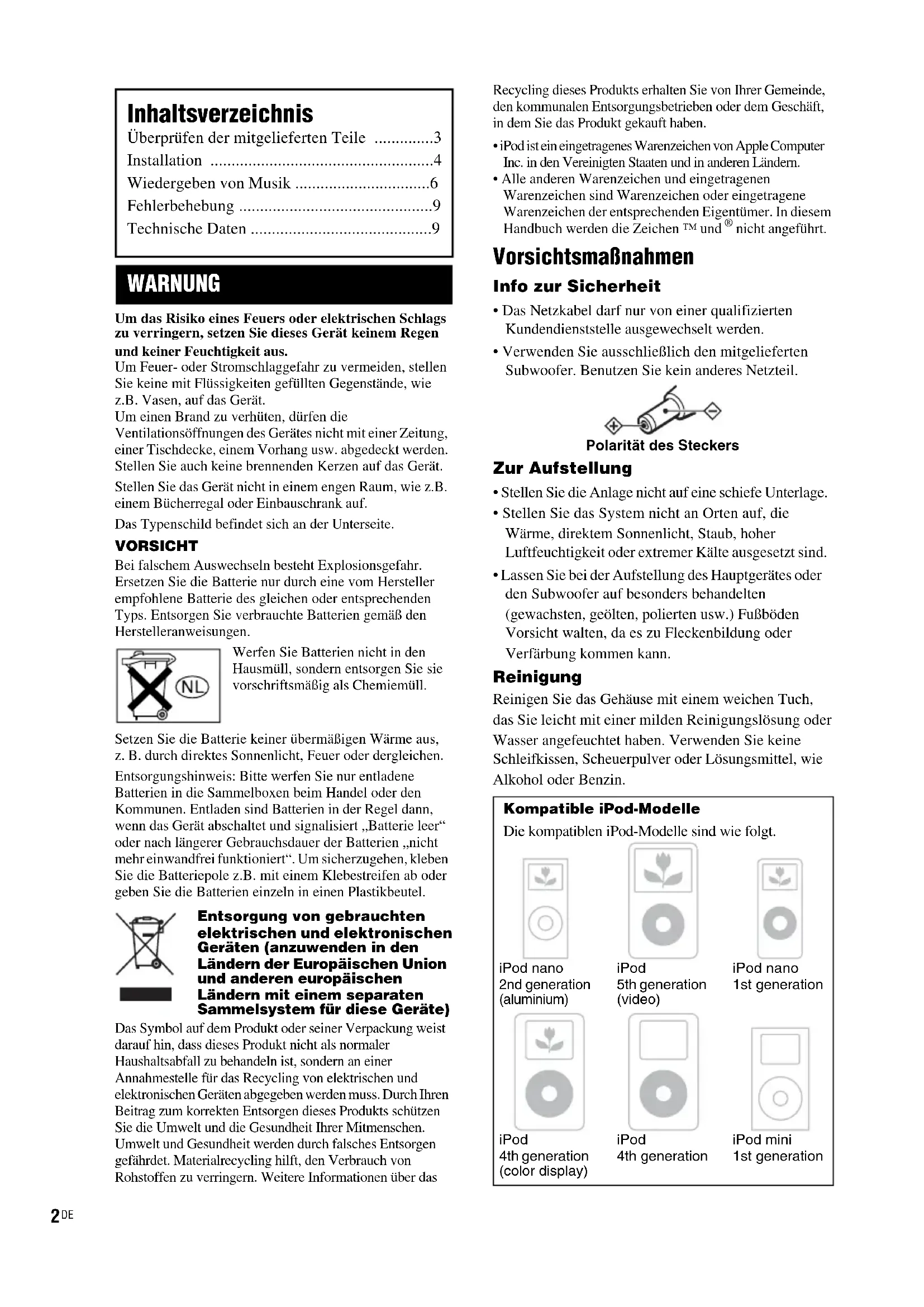

• Lassen Sie bei der Aufstellung des Hauptgerätes oder den Subwoofer auf besonders behandelten (gewachsten, geölten, polierten usw.) Fußböden Vorsicht walten, da es zu Fleckenbildung oder Verfärbung kommen kann. Reinigung Reinigen Sie das Gehäuse mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung oder Wasser angefeuchtet haben. Verwenden Sie keine Schleifkissen, Scheuerpulver oder Lösungsmittel, wie Alkohol oder Benzin. Inhaltsverzeichnis Überprüfen der mitgelieferten Teile ..............3 Installation .....................................................4 Wiedergeben von Musik ................................6 Fehlerbehebung ..............................................9 Technische Daten ...........................................9 WARNUNG Kompatible iPod-Modelle Die kompatiblen iPod-Modelle sind wie folgt. Polarität des SteckersiPod nano 2nd generation (aluminium)iPod 5th generation (video)iPod nano 1st generationiPod 4th generation (color display)iPod 4th generationiPod mini 1st generation3

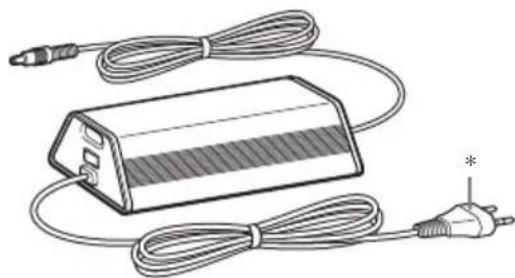

Überprüfen der mitgelieferten Teile Vorbereitung der Fernbedienung Ziehen Sie die Isolierfolie heraus, damit die Batterie elektrischen Kontakt hat. Die Fernbedienung enthält bereits eine Batterie. Um die Batterie auszuwechseln, gehen Sie folgendermaßen vor. 1 Ziehen Sie den Batteriehalter heraus. 2 Legen Sie eine neue Lithiumbatterie mit obenliegendem Pluspol (+) ein. 3 Schieben Sie den Batteriehalter wieder ein. HinweisWenn Sie die Fernbedienung längere Zeit nicht benutzen, nehmen Sie die Batterie heraus, um mögliche Beschädigung durch Auslaufen der Batterie und Korrosion zu vermeiden.Anmerkungen zur Lithiumbatterie• Halten Sie die Lithiumbatterie außer Reichweite von Kindern. Sollte die Batterie versehentlich verschluckt werden, konsultieren Sie sofort einen Arzt.• Wischen Sie die Batterie mit einem trockenen Tuch ab, um guten Kontakt zu gewährleisten.• Achten Sie beim Einlegen der Batterie auf korrekte Polarität.• Halten Sie die Batterie nicht mit einer metallenen Pinzette, weil es sonst zu einem Kurzschluss kommen kann. Tipp Wenn das Gerät nicht mehr auf die Fernbedienung anspricht, ersetzen Sie die Batterie durch eine neue.Hauptgerät (Aktivlautsprecher)(Liste der kompatiblen iPod-Modelle auf Seite 2.)Subwoofer* Die Form des Steckers ist je nach Region unterschiedlich. LINE IN-Kabel FernbedienungLithiumbatterie CR2025WARNUNGBei unsachgemäßer Behandlung kann die Batterie explodieren.Unterlassen Sie Aufladen, Zerlegen oder Wegwerfen ins Feuer. DE4

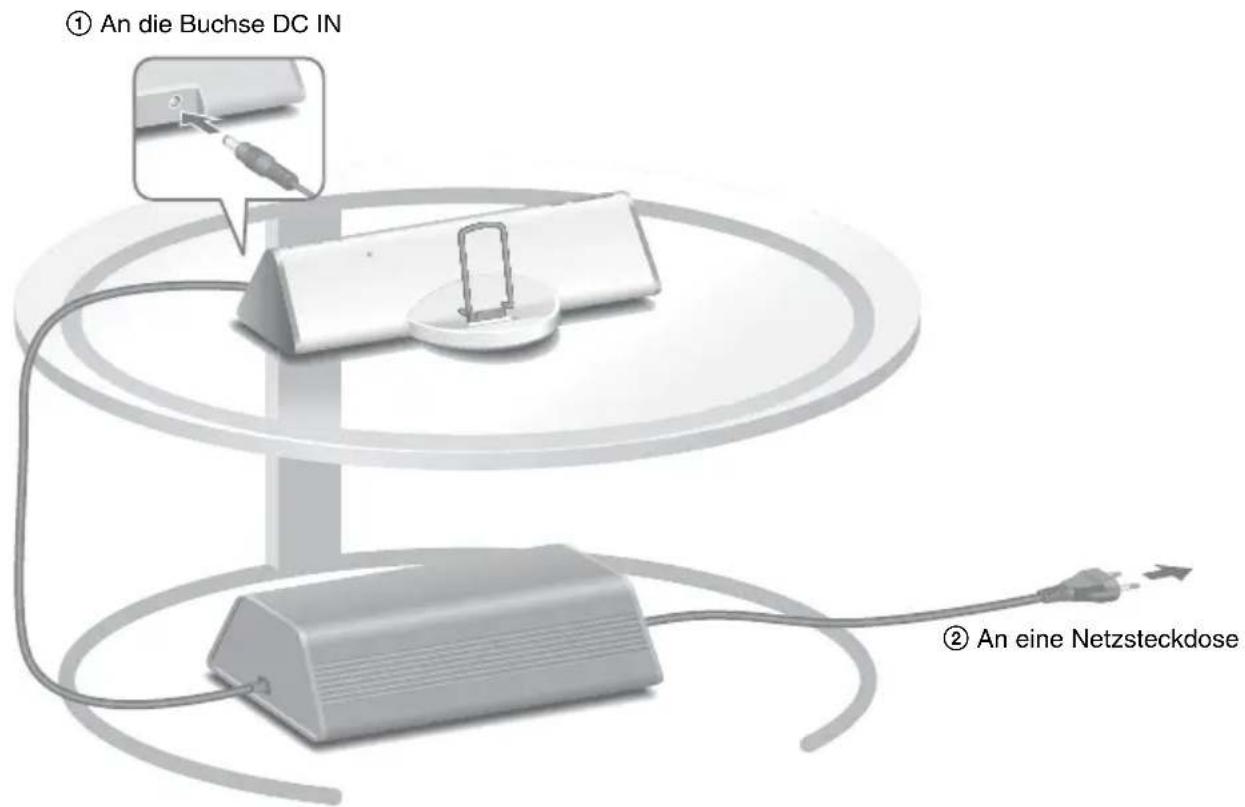

Installation Die nachstehende Abbildung zeigt ein Beispiel der Aufstellung des Systems. Sie können den Subwoofer an einer beliebigen Stelle auf den Boden stellen. Hinweise

• Verwenden Sie den Subwoofer nicht für irgendein anderes Gerät.

• Schließen Sie kein anderes Netzgerät an das Hauptgerät an.

• Das System ist nicht für den Einsatz als tragbares Gerät ausgelegt.

• Stellen Sie das Hauptgerät nicht direkt auf den Subwoofer. Sie können tragbare Audioplayer an das System anschließen. Schließen Sie den Player über das mitgelieferte LINE IN-Kabel an die Buchse LINE IN an. 2 An eine Netzsteckdose 1 An die Buchse DC IN Tragbarer Audioplayer usw. An die Buchse LINE IN LINE IN-Kabel (mitgeliefert) Schließen Sie das Ende mit dem Ferritring an die Buchse LINE IN an.5

Einstellen der hinteren Stütze Neigen Sie die hintere Stütze nach vorn oder hinten, sodass sie an der Rückseite des angeschlossenen iPod anliegt. (Liste der kompatiblen iPod-Modelle auf Seite 2.) Hinweise

• Halten Sie die hintere Stütze zum Einstellen der Position unten auf beiden Seiten.

• Obwohl die hintere Stütze abnehmbar ist, sollte sie nicht abgenommen werden. Die Spitzen der Stütze können eine Verletzung verursachen, wenn die Stütze abgenommen wird. Einstellen des Anschlusses Verschieben Sie den Anschluss nach rechts oder links, sodass sich der iPod in der Mitte des Lautsprechers befindet. Hinweise

• Vergewissern Sie sich, dass der Subwoofer ausgeschaltet ist, bevor Sie den Anschluss einstellen.

• Verschieben Sie den Anschluss nicht bei angeschlossenem iPod. Anderenfalls kann es zu einer Funktionsstörung kommen.

• Der iPod kann auch bedient werden, wenn er sich nicht genau in der Mitte des Lautsprechers befindet.6

Wiedergeben von Musik

Schalten Sie den Netzschalter ?/a am Subwoofer ein. Die Lampe ON am Hauptgerät leuchtet auf. 2 Drücken Sie FUNCTION, um die Funktion von LINE auf den iPod umzuschalten. Die Lampe LINE erlischt. FUNCTION Lampe ON Lampe SURROUND Fernbedienungssensor (innen) VOLUME +/– Netzschalter ?/a (Ein/Aus) Lampe LINE7

3 Wählen Sie an Ihrem iPod (Liste der kompatiblen Modelle auf Seite 2) Songs aus, starten Sie die Wiedergabe, und setzen Sie den iPod in den Anschluss des Hauptgerätes ein. Gleichzeitig lädt das System den Akku des iPod auf. Bedienen Sie die Fernbedienung oder Ihren iPod zum Starten/Stoppen der Wiedergabe und zur Durchführung anderer Operationen. Wenn Sie den in den Anschluss eingesetzten iPod bedienen, stützen Sie ihn mit der anderen Hand ab. 4 Stellen Sie die Lautstärke mit VOLUME +/– am Hauptgerät ein. Aktualisieren der iPod-Software Aktualisieren Sie Ihren iPod vor Gebrauch auf die neuste Software. Hinweise

• Wenn der Netzschalter ?/a ausgeschaltet wird, wird die Netzstromversorgung unterbrochen.

• Installieren Sie dieses System so, dass der Netzschalter ?/a im Störungsfall sofort ausgeschaltet werden kann.

• Achten Sie beim Herausnehmen oder Einsetzen des iPod darauf, dass er gerade und parallel zur hinteren Stütze (A) ist.

• Tragen Sie das System nicht mit einem in den Anschluss eingesetzten iPod umher. Anderenfalls kann es zu einer Funktionsstörung kommen.

• Wenn Sie den iPod herausnehmen oder einsetzen, stützen Sie das Hauptgerät mit einer Hand ab, und achten Sie darauf, dass Sie nicht versehentlich die Bedienelemente des iPod drücken.

• Die Lautstärke kann nicht mit dem Lautstärkeregler am iPod eingestellt werden, wenn er an die Anlage angeschlossen ist. Drücken Sie VOLUME + oder – am Hauptgerät, um die Lautstärke einzustellen.

• Entfernen Sie die Schutzhülle des iPod, bevor Sie ihn in das Hauptgerät einsetzen. So benutzen Sie das System als Ladegerät Schalten Sie den Subwoofer ein, und setzen Sie den iPod in den Anschluss des Hauptgerätes ein. Der Ladevorgang beginnt automatisch. Der Ladezustand wird im Display des iPod angezeigt. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung Ihres iPod.8

Verwendung der Fernbedienung Die Standardeinstellung ist unterstrichen. 1 M/m*: Funktioniert ähnlich, wie wenn Sie mit Ihrem Daumen links herum (rechts herum) über das Click Wheel am iPod streichen. ./>*: Zum Rückspulen (Vorspulen) gedrückt halten, oder kurz antippen, um zum Anfang des aktuellen (oder nächsten) Songs zu springen. ENTER*: Funktioniert ähnlich wie die Mitteltaste am iPod. MENU*: Funktioniert ähnlich wie die Menütaste am iPod. NX*: Zum Ausschalten des iPod gedrückt halten, oder zum Starten oder Unterbrechen der Wiedergabe antippen. 2 FUNCTION: Dient zum Umschalten der Eingangsquelle. iPod y LINE** (Die Lampe LINE leuchtet auf.) 3 SURROUND: Dient zum Ein- und Ausschalten des Surroundeffekts. AUS y EIN (Die Lampe SURROUND leuchtet auf.) 4 VOL +/–: Dient zum Einstellen der Lautstärke. (20 Stufen) 5 BASS +/–: Dient zum Einstellen der Bässe. (±3 Stufen) TREBLE +/–: Dient zum Einstellen der Höhen. (±3 Stufen) 6 EQ OFF: Dient zum Zurückstellen der Bässe und Höhen.

• Informationen zur Funktion der Taste entnehmen Sie bitte der Bedienungsanleitung Ihres iPod. ** Wenn die Funktion auf LINE eingestellt ist, können Sie den iPod bedienen, aber keine Musik mit ihm hören. Vergewissern Sie sich, dass die Funktion auf iPod eingestellt ist, wenn Sie Musik auf Ihrem iPod hören wollen. So geben Sie Musik mit einem tragbaren Audioplayer wieder Schalten Sie die Funktion in Schritt 2 auf LINE um, und starten Sie dann die Wiedergabe an Ihrem tragbaren Audioplayer. Die Lampe LINE leuchtet auf. Hinweis Die Tasten 1 der Fernbedienung funktionieren nicht für tragbare Audioplayer außer den mit dieser Anlage kompatiblen iPod-Modellen. Tipp Sie können Musik auch auf anderen iPod-Modellen außer den als kompatibel aufgelisteten iPod-Modellen hören (Liste der kompatiblen Modelle auf Seite 2), indem Sie den iPod mit dem mitgelieferten LINE IN- Kabel an die Buchse LINE IN anschließen.9

Fehlerbehebung Sollten Sie ein Problem mit Ihrem System haben, suchen Sie das Problem in der nachstehenden Fehlerbehebungs- Checkliste, und ergreifen Sie die angegebene Abhilfemaßnahme. Sollte das Problem bestehen bleiben, wenden Sie sich an Ihren Sony-Händler. Wenn während einer Reparatur Teile von Wartungstechnikern ausgetauscht werden, werden diese Teile von ihnen eventuell einbehalten. Reichen Sie gegebenenfalls die gesamte Anlage zur Reparatur ein, nicht einzelne Teile. Bei diesem Produkt handelt es sich um eine Komplettanlage und die gesamte Anlage wird benötigt, um Fehler zu ermitteln. Die Lampe ON blinkt.

• Das System befindet sich im Schutzmodus. Schalten Sie den Subwoofer aus und wieder ein. Kein Ton.

• Vergewissern Sie sich, dass der Subwoofer eingeschaltet ist.

• Überprüfen Sie die Anschlüsse.

• Drücken Sie VOLUME + am Hauptgerät. Falls die Lautstärke noch immer niedrig ist, obwohl Sie die Systemlautstärke auf den Maximalpegel erhöht haben, stellen Sie die Lautstärke des angeschlossenen tragbaren Audioplayers ein (bei Verwendung der Buchse LINE IN).

• Entfernen Sie die Schutzhülle des iPod*, und vergewissern Sie sich, dass der iPod einwandfrei angeschlossen ist.

• Vergewissern Sie sich, dass der iPod* Musik wiedergibt.

• Prüfen Sie, ob die korrekte Funktion gewählt wurde.

• Wenn kein Ton vom Subwoofer zu hören ist, schalten Sie den Subwoofer aus und wieder ein. Die Fernbedienung funktioniert nicht.

• Beseitigen Sie etwaige Hindernisse.

• Richten Sie die Fernbedienung auf den Sensor des Hauptgerätes.

• Wechseln Sie die Batterie aus.

• Stellen Sie das System von Leuchtstofflampen entfernt auf.

• Schließen Sie den iPod sicher an den Anschluss an. Starkes Brummen oder Rauschen.

• Stellen Sie die Anlage weiter entfernt von der Störquelle auf.

• Schließen Sie das System an eine andere Netzsteckdose an. Der Ton ist verzerrt.

• Drücken Sie VOLUME – am Hauptgerät, um die Lautstärke zu verringern.

• Schalten Sie den Klangmodus des iPod aus, oder stellen Sie ihn auf flache Klangqualität ein. Häufig gestellte Fragen Kann ich den iPod* mit den Tasten am Hauptgerät bedienen? Der iPod kann nicht mit den Tasten am Hauptgerät bedient werden. Benutzen Sie die Fernbedienung zur Bedienung des iPod. Muss ich den iPod* bedienen, um Musik zu hören? Sie können auch die Fernbedienung benutzen, um Musik zu hören. Einzelheiten zur Bedienung Ihres iPod entnehmen Sie bitte dessen Bedienungsanleitung.

• Liste der kompatiblen iPod-Modelle auf Seite 2. Technische Daten Hauptgerät Sinus-Dauertonleistung (Bezugswert): 5 W + 5 W (1 kHz, 10% Gesamtklirrfaktor) Eingänge iPod (Dock-Anschluss): Liste der kompatiblen iPod-Modelle auf Seite 2. LINE: Eingang (Stereo- Minibuchse) Lautsprechereinheiten: 28 mm Durchm. Nennimpedanz (L/R): 8 Ω Abmessungen (B/H/T): ca. 206 × 58 × 91 mm Gewicht: ca. 0,45 kg Betriebstemperatur: 10°C bis 35°C Stromversorgung: Gleichstromeingang: 12 V, 1,0 A Subwoofer Sinus-Dauertonleistung (Bezugswert): 15 W (100 Hz, 10% Gesamtklirrfaktor) Lautsprechereinheiten: 70 mm Durchm. Nennimpedanz (SW): 4 Ω Abmessungen (B/H/T): ca. 218 × 74 × 131 mm, einschließlich vorstehender Teile Gewicht: ca. 1,3 kg Betriebstemperatur: 10°C bis 35°C Stromversorgung: 220 V – 240 V Wechselstrom, 18 W, 50/60 Hz (Gleichstromausgang: 12 V, 1,0 A) Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.2
