РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CPFIP001 SONY

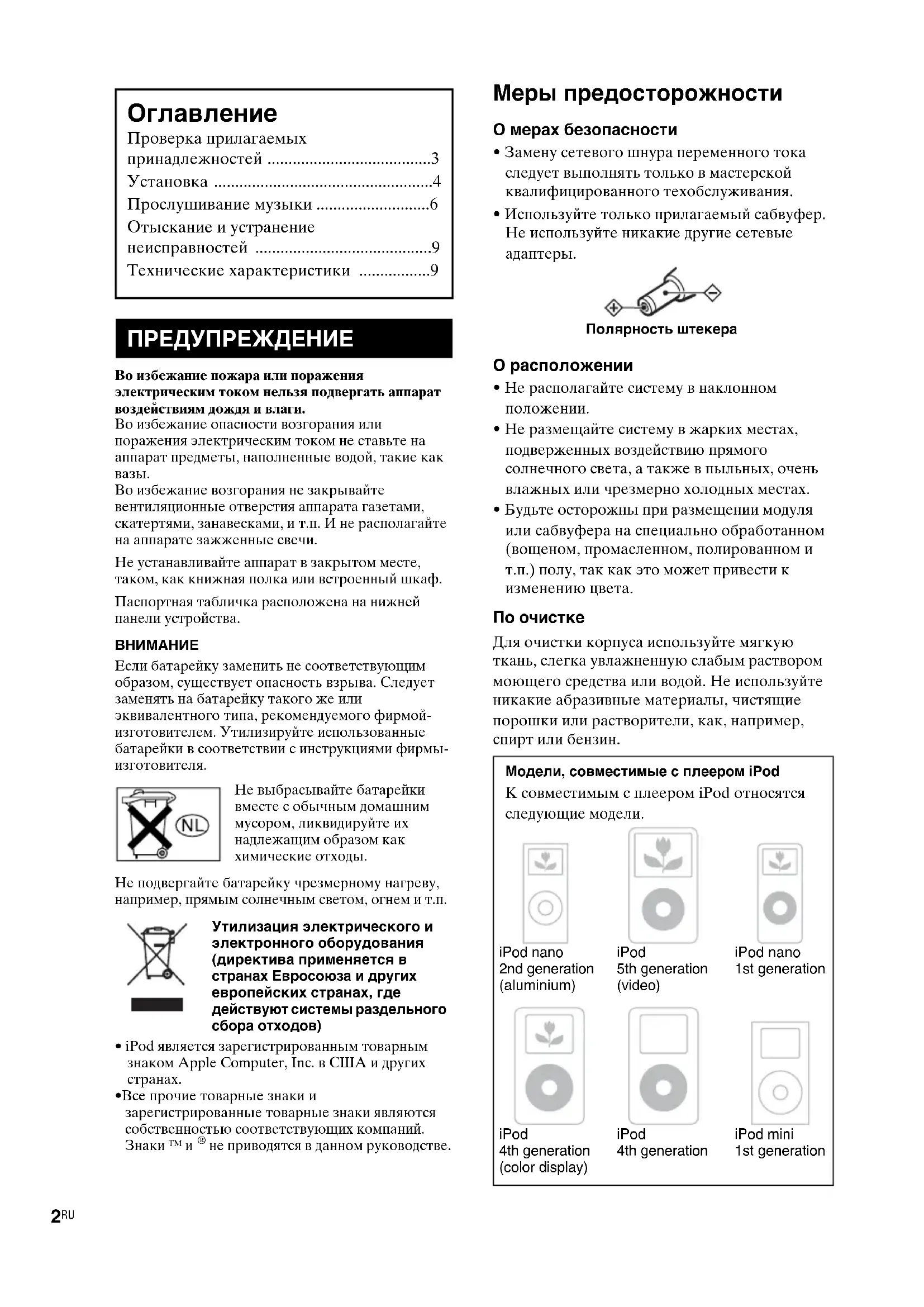

Во избежание пожара или поражения электрическим током нельзя подвергать аппарат воздействиям дождя и влаги.Во избежание опасности возгорания или поражения электрическим током не ставьте на аппарат предметы, наполненные водой, такие как вазы.Во избежание возгорания не закрывайте вентиляционные отверстия аппарата газетами, скатертями, занавесками, и т.п. И не располагайте на аппарате зажженные свечи.Не устанавливайте аппарат в закрытом месте, таком, как книжная полка или встроенный шкаф.Паспортная табличка расположена на нижней панели устройства.ВНИМАНИЕЕсли батарейку заменить не соответствующим образом, существует опасность взрыва. Следует заменять на батарейку такого же или эквивалентного типа, рекомендуемого фирмой-изготовителем. Утилизируйте использованные батарейки в соответствии с инструкциями фирмы-изготовителя.Не выбрасывайте батарейки вместе с обычным домашним мусором, ликвидируйте их надлежащим образом как химические отходы.Не подвергайте батарейку чрезмерному нагреву, например, прямым солнечным светом, огнем и т.п.Утилизация электрического и электронного оборудования (директива применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)• iPod является зарегистрированным товарным знаком Apple Computer, Inc. в США и других странах.•Bce пpочиe товapныe знaки и зapeгиcтpиpовaнныe товapныe знaки являютcя cобcтвeнноcтью cоотвeтcтвyющиx компaний. Знaки ™ и нe пpиводятcя в дaнном pyководcтвe. Меры предосторожности О мерах безопасности

• Замену сетевого шнура переменного тока следует выполнять только в мастерской квалифицированного техобслуживания.

• Используйте только прилагаемый сабвуфер. Не используйте никакие другие сетевые

• Не располагайте систему в наклонном

• Не размещайте систему в жарких местах, подверженных воздействию прямого солнечного света, а также в пыльных, очень влажных или чрезмерно холодных местах.

• Будьте осторожны при размещении модуля или сабвуфера на специально обработанном (вощеном, промасленном, полированном и т.п.) полу, так как это может привести к изменению цвета.

Для очистки корпуса используйте мягкую ткань, слегка увлажненную слабым раствором моющего средства или водой. Не используйте никакие абразивные материалы, чистящие порошки или растворители, как, например, спирт или бензин.

• Проверка прилагаемых принадлежностей p. 3
• Установка p. 4
• Прослушивание музыки p. 6
• Отыскание и устранение неисправностей p. 9
• Технические характеристики ПРЕДУПРЕЖДЕНИЕ Модели, совместимые с плеером iPod К совместимым с плеером iPod относятся следующие модели. Полярность штекераiPod nano 2nd generation (aluminium)iPod 5th generation (video)iPod nano 1st generationiPod 4th generation (color display)iPod 4th generationiPod mini 1st generation3 p. 9

Проверка прилагаемых принадлежностей Подготовка пульта ДУ к работе Удалите изоляционную прокладку для обеспечения контакта с батарейкой. В пульте ДУ уже имеется батарейка. Для замены батарейки следуйте приведенной ниже инструкции. 1 Выдвиньте и снимите держатель 2 Вставьте новую литиевую батарейку стороной со знаком +, обращенной вверх. 3 Вставьте на место держатель батарейки.ПримечаниеЕсли в течение длительного периода времени Вы не будете пользоваться пультом ДУ, выньте батарейку, чтобы избежать возможного повреждения пульта из-за утечки внутреннего вещества из батарейки и коррозии.Примечания относительно литиевой батарейки• Храните батарейку в недоступном для детей месте. В случае, если кто-либо проглотил батарейку, следует немедленно обратиться к врачу.• Для обеспечения хорошего контакта протрите батарейку сухой тканью.• При установке батарейки убедитесь в соблюдении полярности.• Не берите батарейку металлическим пинцетом, так как это может привести к короткому замыканию.К Вашему сведениюЕсли системой уже нельзя управлять с помощью пульта ДУ, замените батарейку на новую.Основной модуль (Активная акустическая система) (См. стр. 2 для моделей, совместимых с плеером iPod.)Сабвуфер* Форма штекера отличается в зависимости от региона. Кабель LINE IN Пульт ДУЛитиевая батарейка CR2025ПРЕДУПРЕЖДЕНИЕПри неправильном обращении батарейка может взорваться.Не заряжайте, не разбирайте и не бросайте ее в огонь. RU4

На рисунке внизу показан пример расположения системы. Вы можете разместить сабвуфер в любом месте на полу.

• Не используйте сабвуфер для какого-либо другого устройства.

• Не подсоединяйте к основному модулю никакой другой сетевой адаптер.

• Эта система не предназначена для использования в качестве портативного устройства.

• Не располагайте основной модуль непосредственно на сабвуфере. Вы можете подсоединять к системе портативные аудиоплееры. Подсоедините плеер к гнезду LINE IN с помощью прилагаемого кабеля LINE IN. 2 К сетевой розетке 1 К гнезду DC IN Портативный аудиоплеер

К гнезду LINE IN Кабель LINE IN (прилагается) Подсоедините конец с ферритовым сердечником к гнезду LINE IN.5

Регулировка задней подставки Отрегулируйте заднюю подставку в направлении вперед или назад, так, чтобы она плотно подошла к задней стороне подсоединенного плеера iPod. (См. стр. 2 для моделей, совместимых с плеером iPod.)

• Держите заднюю подставку с обеих сторон снизу при регулировке ее положения.

• Несмотря на то, что задняя подставка может быть отсоединена, не делайте этого. Наконечники подставки могут причинить травму, если ее отсоединить. Регулировка разъема Отрегулируйте разъем влево или вправо так, чтобы плеер iPod расположился в центре акустической системы.

• Во время регулировки разъема сабвуфер должен быть выключен.

• Не двигайте разъем при подсоединенном к нему плеере iPod. Это может привести к неисправности.

• Даже если плеер iPod будет находиться не в центре акустической системы, им все же можно управлять.6

Прослушивание музыки

Включите выключатель питания ?/a на сабвуфере. На основном модуле высветится индикатор ON. 2 Нажмите кнопку FUNCTION для переключения из режима LINE в режим плеера iPod. Индикатор LINE погаснет. FUNCTION Индикатор ON Индикатор SURROUND Датчик дистанционного управления (встроенный) VOLUME +/– Выключатель питания ?/a (вкл/выкл) Индикатор LINE7

3 Выберите песни и начните воспроизведение на плеере iPod (см. стр. 2 для совместимых моделей), а затем установите плеер iPod в разъем основного

Система будет одновременно заряжать батарею плеера iPod. Используйте пульт дистанционного управления или плеер iPod для воспроизведения, остановки и выполнения других операций. При управлении плеером iPod в то время, когда он находится в разъеме основного модуля, придерживайте его рукой. 4 Отрегулируйте громкость с помощью кнопок VOLUME +/– на основном модуле. Обновление программного обеспечения для плеера iPod Перед использованием плеера iPod обновите его программное обеспечение, чтобы использовать его последнюю версию.

• Если выключатель питания ?/a повернуть в выключенное положение, источник питания переменного тока будет отключен.

• Установите эту систему так, чтобы в случае сбоя в работе выключатель питания ?/a можно было повернуть в выключенное положение немедленно.

• При снятии или установке в плеер iPod держите ее прямо или параллельно задней подставке, как показано на рисунке (A).

• Не переносите систему в то время, когда в разъеме находится плеер iPod. Это может привести к неисправности.

• При снятии или установке в плеер iPod придерживайте основной аппарат одной рукой и будьте осторожны, чтобы ошибочно не нажать регуляторы плеера iPod.

• Громкость нельзя регулировать с помощью регулятора на плеере iPod, если он подсоединен к системе. Нажимайте кнопку VOLUME + или – на основном модуле для регулировки громкости.

• Перед установкой плеера iPod в основной модуль снимите с него защитный футляр. Для использования системы в качестве зарядного устройства батареи Включите сабвуфер и установите плеер iPod в разъем основного модуля. Зарядка батареи начнется автоматически. Состояние зарядки отображается на дисплее плеера iPod. Подробнее см. руководство пользователя плеера iPod.8

Использование пульта ДУ Установки по умолчанию подчеркнуты. 1 M/m*: Регулировка подобно прокрутке большим пальцем руки манипулятора Click Wheel на плеере iPod против часовой стрелки (по часовой стрелке). ./>*: Держите нажатой кнопку перемотки назад (перемотки вперед) или нажмите и отпустите кнопку для перехода к началу текущей (или следующей) песни. ENTER*: Регулировка аналогично центральной кнопке на плеере iPod. MENU*: Регулировка аналогично кнопке Menu на плеере iPod. NX*: Держите кнопку нажатой для выключения плеера iPod или нажмите и отпустите кнопку для воспроизведения или паузы. 2 FUNCTION: Переключение источника входного сигнала.

iPod y LINE** (Высвечивается индикатор LINE.) 3 SURROUND: Включение и выключение эффекта окружающего

y ВКЛ (Высветится индикатор SURROUND.) 4 VOL +/–: Регулировка громкости. (20 уровней) 5 BASS +/–: Регулировка низких частот. (±3 шага) TREBLE +/–: Регулировка высоких частот. (±3 шага) 6 EQ OFF: Возврат к исходным установкам низких и высоких частот.

• См. руководство пользователя плеера iPod для ознакомления с назначением кнопок. ** При переключении в режим LINE Вы можете управлять плеером iPod, но слушать музыку на нем не сможете. Прежде чем слушать музыку на плеере iPod, убедитесь в переключении на режим плеера iPod. Для прослушивания музыки на портативном аудиоплеере Переключитесь в режим LINE в пункте 2, а затем начните воспроизведение на Вашем портативном аудиоплеере. Высветится индикатор LINE.

Кнопки 1 пульта дистанционного управления не функционируют для портативных аудиоплееров, отличающихся от моделей плееров iPod, совместимых с данной системой. К Вашему сведению Вы можете слушать музыку на других моделях плеера iPod, которые не относятся к типу совместимых моделей с плеером iPod (см. стр. 2 для совместимых моделей), подсоединив плеер iPod к гнезду LINE IN с помощью прилагаемого кабеля LINE IN.9

Отыскание и устранение неисправностей Если Вы столкнетесь с проблемой при эксплуатации системы, найдите ее в приведенном ниже списке неисправностей и выполните соответствующее действие по ее устранению. Если проблема не будет устранена, обратитесь к дилеру компании Sony. Имейте в виду, что в случае замены некоторых деталей во время ремонта, эти детали могут быть оставлены у обслуживающего персонала. При сдаче системы в ремонт убедитесь в том, что система сдается в полном комплекте. Данное изделие представляет собой комплексную систему, поэтому для поиска и устранения неисправности необходима вся

Мигает индикатор ON.

• Система находится в защитном режиме. Выключите и снова включите сабвуфер.

• Убедитесь, что сабвуфер включен.• Проверьте соединения.• Нажимайте кнопку VOLUME + на основном модуле. Если громкость будет недостаточной даже после установки максимального уровня громкости системы, отрегулируйте громкость на подсоединенном портативном аудиоплеере (при использовании гнезда LINE IN).• Снимите защитный футляр с плеера iPod* и проверьте, надежно ли подсоединен плеер iPod.• Проверьте, воспроизводит ли плеер iPod* музыку.• Убедитесь в том, что выбрана правильная функция.• Если нет звука из сабвуфера, выключите его, а затем снова включите. Не функционирует пульт дистанционного управления.
• Уберите все препятствия.• Направьте пульт ДУ на датчик основного модуля.• Замените батарейку.• Удалите систему от флуоресцентных ламп.• Надежно подсоедините плеер iPod к разъему. Слышен сильный гул или шум.
• Переместите систему подальше от источника шума.• Подсоедините систему к другой сетевой розетке. Искаженный звук.
• Нажимайте кнопку VOLUME на основном модуле для уменьшения громкости.• Установите режим звука плеера iPod в выключенное положение или режим естественного звука. Часто задаваемые вопросы Можно ли использовать кнопки на основном модуле для управления плеером iPod*? Вы не можете использовать кнопки на основном модуле для управления плеером iPod. Используйте пульт дистанционного управления для управления плеером iPod. Нужно ли управлять плеером iPod* для прослушивания музыки? Пульт дистанционного управления можно также использовать для прослушивания музыки. Подробные сведения об управлении Вашим плеером iPod приведены в руководстве пользователя.* См. стр. 2 для моделей, совместимых с плеером iPod. Технические характеристики Основной модуль Постоянная среднеквадратичная выходная мощность (для справок):5 Вт + 5 Вт (1 кГц, 10% коэффициент нелинейных искажений ВходыПлеер iPod (разъем дока):См. стр. 2 для моделей, совместимых с плеером iPod.LINE: мини-гнездо входного сигнала (стерео)Динамики: диам. 28 ммНоминальный импеданс (L/R): 8 Ом Размеры (ш/в/г): Приблиз. 206 × 58 × 91 мм Масса: Приблиз. 0,45 кгРабочая температура: От 10°C до 35°CТребования к источнику питания:Вход постоянного тока: 12 В; 1,0 A Постоянная среднеквадратичная выходная мощность (для справок):15 Вт (100 Гц, 10%коэффициент нелинейных искажений)Динамики: диам. 70 ммНоминальный импеданс (SW): 4 Ом Размеры (ш/в/г): Приблиз. 218 × 74 × 131 мм, включая выступающие частиМасса: Приблиз. 1,3 кгРабочая температура: От 10°C до 35°CТребования к источнику питания:220 В – 240 В переменного тока; 18

50/60 Гц(Выход постоянного тока: 12 В; 1,0 A)Конструкция и технические характеристики могут быть изменены без уведомления.Sony Corporation Printed in Malaysia
