KÄYTTÖOHJE CPFIP001 SONY

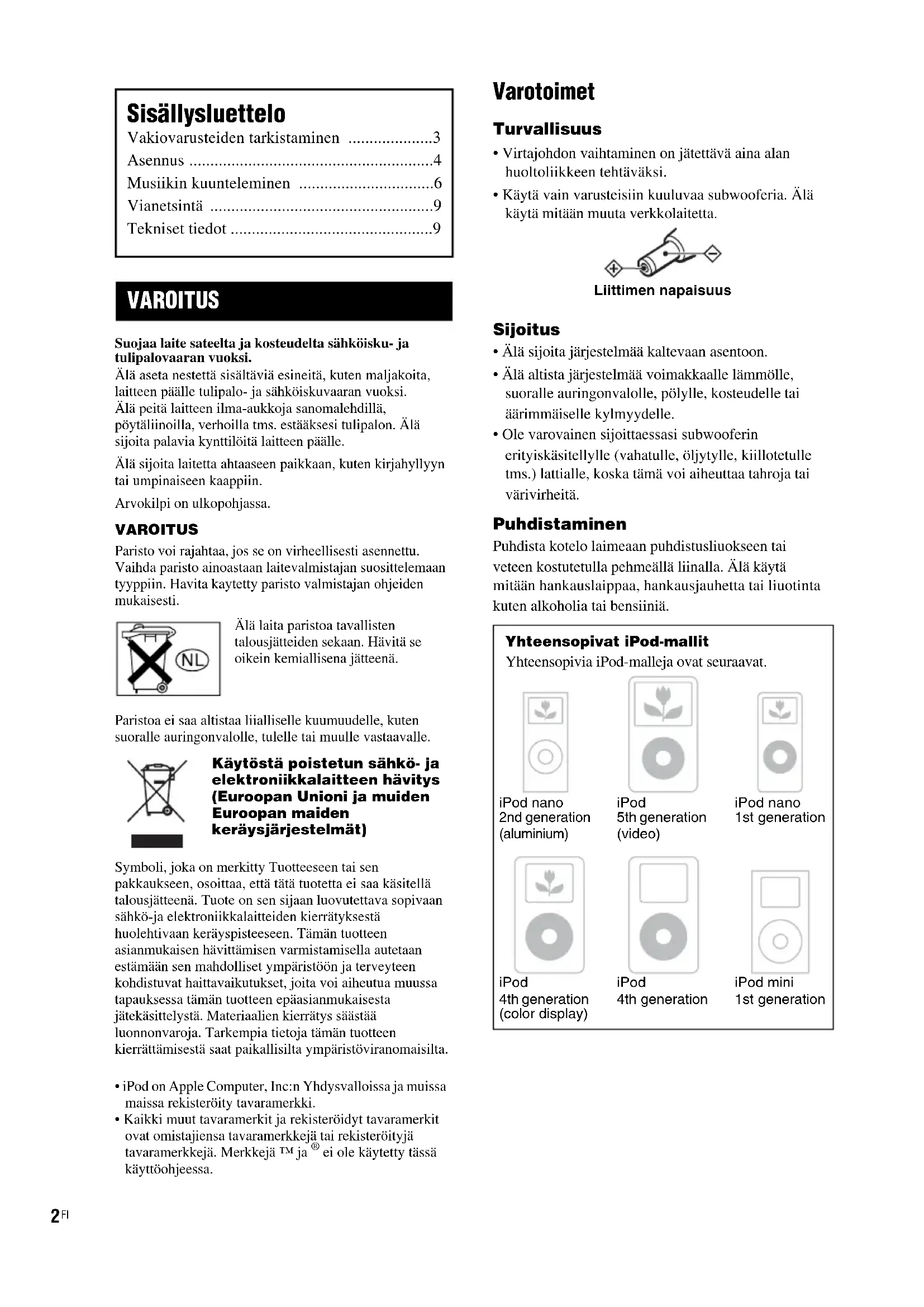

Suojaa laite sateelta ja kosteudelta sähköisku- ja tulipalovaaran vuoksi.Älä aseta nestettä sisältäviä esineitä, kuten maljakoita, laitteen päälle tulipalo- ja sähköiskuvaaran vuoksi.Älä peitä laitteen ilma-aukkoja sanomalehdillä, pöytäliinoilla, verhoilla tms. estääksesi tulipalon. Älä sijoita palavia kynttilöitä laitteen päälle.Älä sijoita laitetta ahtaaseen paikkaan, kuten kirjahyllyyn tai umpinaiseen kaappiin.Arvokilpi on ulkopohjassa.VAROITUSParisto voi rajahtaa, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmistajan suosittelemaan tyyppiin. Havita kaytetty paristo valmistajan ohjeiden mukaisesti.Älä laita paristoa tavallisten talousjätteiden sekaan. Hävitä se oikein kemiallisena jätteenä.Paristoa ei saa altistaa liialliselle kuumuudelle, kuten suoralle auringonvalolle, tulelle tai muulle vastaavalle.Käytöstä poistetun sähkö- ja elektroniikkalaitteen hävitys (Euroopan Unioni ja muiden Euroopan maiden keräysjärjestelmät)Symboli, joka on merkitty Tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö-ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Tarkempia tietoja tämän tuotteen kierrättämisestä saat paikallisilta ympäristöviranomaisilta.• iPod on Apple Computer, Inc:n Yhdysvalloissa ja muissa maissa rekisteröity tavaramerkki.• Kaikki muut tavaramerkit ja rekisteröidyt tavaramerkit ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Merkkejä ™ ja ei ole käytetty tässä käyttöohjeessa. Varotoimet Turvallisuus

• Virtajohdon vaihtaminen on jätettävä aina alan huoltoliikkeen tehtäväksi.

• Käytä vain varusteisiin kuuluvaa subwooferia. Älä käytä mitään muuta verkkolaitetta. Sijoitus

• Älä sijoita järjestelmää kaltevaan asentoon.

• Älä altista järjestelmää voimakkaalle lämmölle, suoralle auringonvalolle, pölylle, kosteudelle tai äärimmäiselle kylmyydelle.

• Ole varovainen sijoittaessasi subwooferin erityiskäsitellylle (vahatulle, öljytylle, kiillotetulle tms.) lattialle, koska tämä voi aiheuttaa tahroja tai värivirheitä. Puhdistaminen Puhdista kotelo laimeaan puhdistusliuokseen tai veteen kostutetulla pehmeällä liinalla. Älä käytä mitään hankauslaippaa, hankausjauhetta tai liuotinta kuten alkoholia tai bensiiniä. Sisällysluettelo Vakiovarusteiden tarkistaminen ....................3 Asennus ..........................................................4 Musiikin kuunteleminen ................................6 Vianetsintä .....................................................9 Tekniset tiedot ................................................9 VAROITUS Yhteensopivat iPod-mallit Yhteensopivia iPod-malleja ovat seuraavat. Liittimen napaisuusiPod nano 2nd generation (aluminium)iPod 5th generation (video)iPod nano 1st generationiPod 4th generation (color display)iPod 4th generationiPod mini 1st generation3

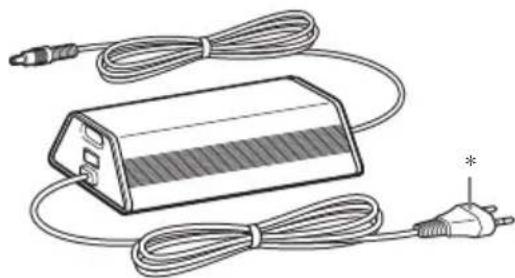

Vakiovarusteiden tarkistaminen Kaukosäätimen valmistelu Vedä eristysliuska irti, jotta paristovirta pääsee kulkemaan. Kaukosäätimessä on paristo valmiina. Kun haluat vaihtaa pariston, toimi alla olevien ohjeiden mukaisesti. 1 Vedä ulos ja irrota paristokotelo. 2 Aseta paikalleen uusi litiumparisto + -puoli ylöspäin. 3 Työnnä paristokotelo takaisin paikalleen. HuomautusJos kaukosäädintä ei käytetä pitkään aikaan, irrota paristo välttyäksesi mahdollisen paristovuodon aiheuttamalta vahingolta ja korroosiolta.Huomautuksia litiumparistosta• Pidä litiumparisto lasten ulottumattomissa. Jos paristo niellään, ota välittömästi yhteys lääkäriin.• Pyyhi paristo kuivalla liinalla varmistaaksesi hyvän kosketuksen.• Varmista ennen pariston kiinnittämistä, että navat tulevat oikein päin.• Älä pidä paristoa metallisilla pinseteillä, koska tämä voi aiheuttaa oikosulun.VihjeJos järjestelmää ei voi ohjata kaukosäätimellä, vaihda paristo uuteen.Pääyksikkö (Käytössä oleva kaiutin)(Katso yhteensopivat iPod-mallit sivulta 2.)Subwoofer* Pistokkeen muoto vaihtelee alueen mukaan. LINE IN -johto KaukosäädinLitiumparisto CR2025VAROITUSParisto voi räjähtää huolimattoman käsittelyn seurauksena.Älä lataa uudelleen, pura osiinsa äläkä hävitä tulessa. FI4

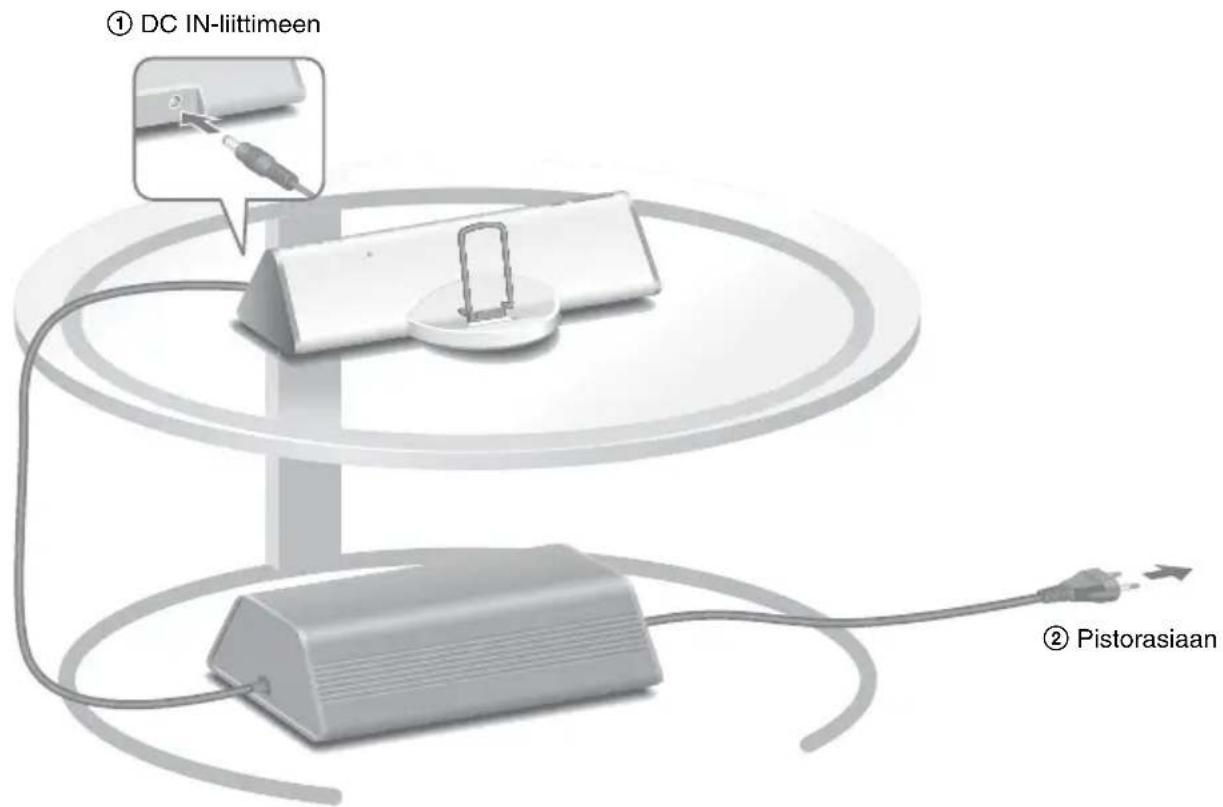

Asennus Alla oleva kuva on esimerkki siitä, kuinka järjestelmä voidaan sijoittaa. Voit sijoittaa subwooferin minne tahansa lattialla. Huomautuksia

• Älä käytä subwooferia minkään muun laitteen kanssa.

• Älä liitä mitään muuta verkkolaitetta päälaitteeseen.

• Järjestelmää ei ole suunniteltu käytettäväksi kannettavana laitteena.

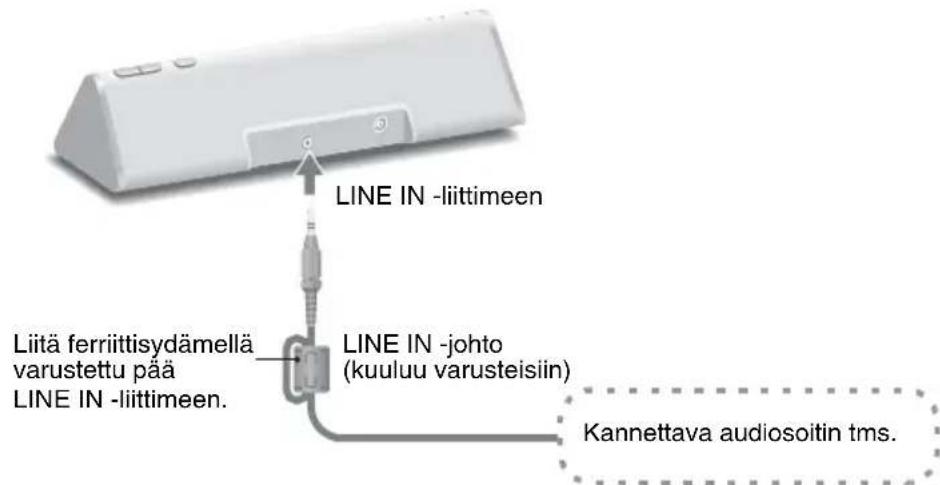

• Älä aseta pääyksikköä suoraan subwooferin päälle. Järjestelmään voidaan liittää kannettavia audiosoittimia. Liitä soitin LINE IN -liittimeen varusteisiin kuuluvalla LINE IN -johdolla. 2 Pistorasiaan 1 DC IN-liittimeen Kannettava audiosoitin tms. LINE IN -liittimeen LINE IN -johto (kuuluu varusteisiin) Liitä ferriittisydämellä varustettu pää LINE IN -liittimeen.5

Takatuen säätäminen Säädä takatukea eteen- tai taaksepäin niin, että se sopii kytketyn iPod-soittimen takaosaa vasten. (Katso yhteensopivat iPod-mallit sivulta 2.) Huomautuksia

• Pidä takatuesta kiinni kummaltakin puolelta säätäessäsi sen asentoa.

• Vaikka takatuki voidaankin irrottaa, älä kuitenkaan irrota sitä. Irrotetun tuen kärjet voivat aiheuttaa tapaturman. Liittimen säätäminen Säädä liitintä oikealle tai vasemmalle niin, että iPod on kaiuttimen keskellä. Huomautuksia

• Varmista, että lisäbassokaitutin on pois päältä, kun säädät liitintä.

• Älä säädä liitintä iPod-soittimen ollessa kiinni siinä. Tämä voi aiheuttaa toimintahäiriöitä.

• Vaikka iPod ei olisikaan aivan keskellä kaiutinta, voit siitä huolimatta käyttää sitä.6

Musiikin kuunteleminen

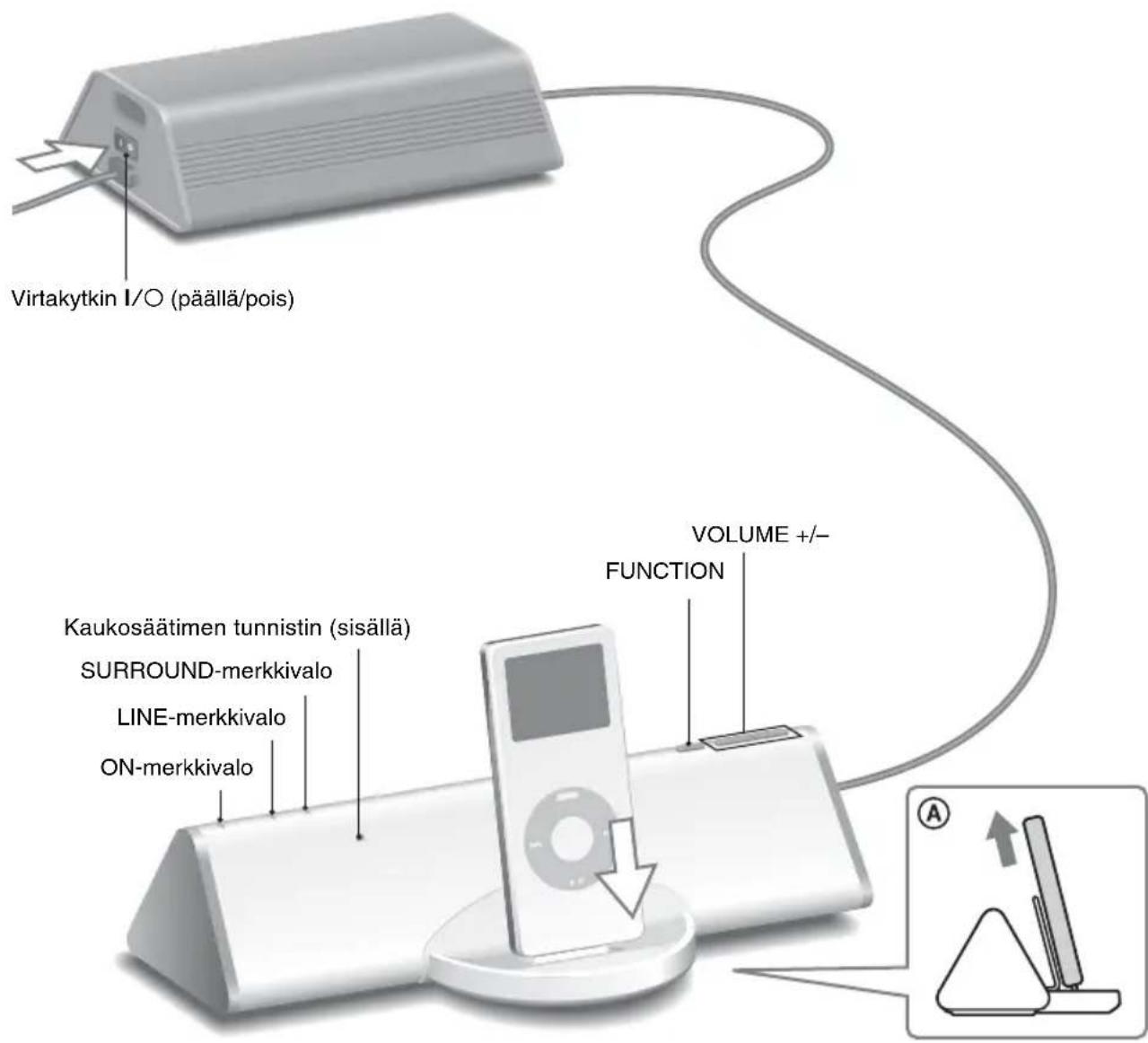

Käännä subwooferin virtakytkin ?/a päälle. Pääyksikössä oleva ON-merkkivalo syttyy. 2 Vaihda toiminta LINE-tilasta iPod-soittimeen painamalla FUNCTION-painiketta. LINE-merkkivalo sammuu. FUNCTION ON-merkkivalo SURROUND-merkkivalo Kaukosäätimen tunnistin (sisällä) VOLUME +/– Virtakytkin ?/a (päällä/pois) LINE-merkkivalo7

3 Valitse musiikkikappaleet ja aloita niiden soittaminen iPod-soittimella (katso yhteensopivat mallit sivulta 2) ja aseta iPod pääyksikön liittimeen. Järjestelmä lataa iPod-soittimen akun samanaikaisesti. Käytä kaukosäädintä tai iPod-soitinta toiston käynnistämiseen, lopettamiseen ja muiden toimintojen suorittamiseen. Kun käytät iPod-soitinta sen ollessa liittimessä, tue sitä toisella kädellä. 4 Säädä äänenvoimakkuutta pääyksikössä olevasta VOLUME +/– -säätimestä. iPod-ohjelmiston päivittäminen Päivitä iPod-soittimesi ennen käyttöä, jotta voit käyttää uusimpia ohjelmistoja. Huomautuksia

• Virtalähteestä katkeaa virta, kun virtakytkin ?/a pannaan pois päältä.

• Asenna järjestelmä siten, että virtakytkin ?/a voidaan panna pois päältä heti ongelman ilmaantuessa.

• Kun otat iPod-soittimen pois tai asetat sen paikalleen, pidä sitä suorassa takatuen suuntaisesti (A).

• Älä kanna järjestelmää iPod-soittimen ollessa liittimessä. Tämä voi aiheuttaa toimintahäiriöitä.

• Kun poistat tai asetat paikalleen iPod-soitinta, tue pääyksikköä toisella kädelläsi ja varo, ettet paina vahingossa iPod-soittimen säätimiä.

• Äänenvoimakkuutta ei voi säätää iPod-soittimen äänenvoimakkuudensäätimellä, kun soitin on kytkettynä järjestelmään. Säädä äänenvoimakkuutta painamalla pääyksikössä VOLUME + tai –.

• Poista iPod-soittimen suojakotelo, ennen kuin asetat sen pääyksikköön. Kun haluat käyttää järjestelmää akun laturina Kytke lisäbassokaiutin päälle ja aseta iPod pääyksikön liittimeen. Akun lataus käynnistyy automaattisesti. Lataustilat näkyvät iPod-soittimen näytössä. Katso lisätietoja iPod-soittimen käyttöoppaasta.8

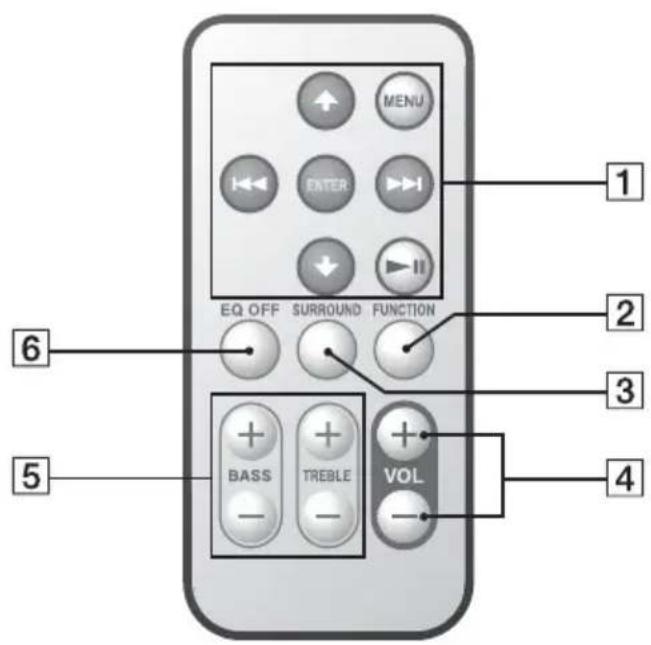

Kaukosäätimen käyttäminen Oletusasetukset on alleviivattu. 1 M/m*: Toimii samalla tavalla kuin liikuttaisit peukaloasi vastapäivään (myötäpäivään) iPod-soittimen klikkauspyörällä. ./>*: Voit kelata nopeasti taaksepäin (eteenpäin) pitämällä painiketta painettuna tai hypätä nykyisen (tai seuraavan) kappaleen alkuun painamalla painiketta ja vapauttamalla sen. ENTER*: Toimii kuten iPod-soittimen keskipainike. MENU*: Toimii kuten iPod-soittimen Menu (valikko) -painike. NX*: Kytke iPod pois päältä pitämällä tätä painiketta painettuna tai paina ja vapauta valitaksesi toiston tai tauon. 2 FUNCTION: Vaihtaa tulolähdettä. iPod y LINE** (LINE-merkkivalo syttyy.) 3 SURROUND: Kytkee surround- äänitehosteen päälle ja pois. POIS y PÄÄLLE (SURROUND- merkkivalo syttyy.) 4 VOL +/–: Säätää äänenvoimakkuutta. (20 tasoa) 5 BASS +/–: Säätää bassoa. (±3 vaihetta) TREBLE +/–: Säätää diskanttia. (±3 vaihetta) 6 EQ OFF: Nollaa basson ja diskantin.

• Katso painikkeen käyttöä koskevia tietoja iPod- soittimen käyttöoppaasta. ** Kun toiminta-asetuksena on LINE, voit käyttää iPod-soitinta mutta et voi kuunnella musiikkia sillä. Varmista, että asetuksena on iPod, kun haluat kuunnella musiikkia iPod-soittimellasi. Kun haluat kuunnella musiikkia kannettavalla audiosoittimella Vaihda vaiheessa 2 tuloksi LINE ja aloita sitten toistaminen kannettavalla audiosoittimella. LINE-merkkivalo syttyy. Huomautus Kaukosäätimen painikkeet 1 eivät toimi muita kannettavia soittimia kuin tämän järjestelmän kanssa yhteensopivia iPod-malleja käytettäessä. Vihje Voit kuunnella musiikkia muilla kuin luetelluilla yhteensopivilla iPod-malleilla (katso yhteensopivat mallit sivulta 2) yhdistämällä iPod-soittimen LINE IN -liittimeen mukana toimitetulla LINE IN -kaapelilla.9

Vianetsintä Jos järjestelmän käytössä ilmenee ongelmia, etsi ongelma alla olevista vianmäärityksistä ja ryhdy tarvittaviin toimenpiteisiin. Jos ongelma jatkuu, ota yhteys Sony-jälleenmyyjään. Huomaa, että jos huollossa vaihdetaan joitakin osia korjauksen vuoksi, nämä osat saatetaan ottaa talteen. Kun tuot järjestelmän huoltoon, muista tuoda kaikki osat. Tämä tuote on järjestelmätuote, joten kaikki osat tarvitaan, jotta viallinen osa saadaan selville. ON-merkkivalo vilkkuu.

• Järjestelmä on suojatussa tilassa. Kytke subwoofer pois päältä ja päälle. Ei ääntä.

• Varmista, että subwoofer on päällä.

• Paina VOLUME + pääyksikössä. Jos äänenvoimakkuus on yhä liian pieni, vaikka järjestelmän äänenvoimakkuus on asetettu suurimmalle voimakkuudelle, säädä kytketyn kannettavan soittimen äänenvoimakkuutta (kun käytetään LINE IN -liitintä).

• Irrota iPod*-soittimen suojakotelo ja varmista, että iPod on kytketty kunnolla.

• Varmista, että iPod* soittaa musiikkia.

• Tarkasta, että valittuna on oikea toiminto.

• Jos lisäbassokaiuttimesta ei kuulu ääntä, katkaise sen virta ja kytke virta sitten uudelleen päälle. Kaukosäädin ei toimi.

• Poista kaikki esteet.

• Osoita kaukosäätimellä päälaitteen tunnistimeen.

• Sijoita järjestelmä kauas loistevalaisimista.

• Liitä iPod liittimeen tukevasti. Huomattava surina tai kohina.

• Siirrä järjestelmä kauemmas kohinalähteestä.

• Liitä järjestelmä toiseen pistorasiaan. Ääni on vääristynyt.

• Pienennä äänenvoimakkuutta painamalla pääyksikössä VOLUME –.

• Aseta iPod-soittimen äänitilaksi pois tai tasainen äänenlaatu. Usein kysyttyä Voinko käyttää iPod*-soitinta pääyksikössä olevilla painikkeilla? iPod-soitinta ei voi käyttää pääyksikössä olevilla painikkeilla. Käytä iPod-soitinta kaukosäätimen avulla. Onko minun käytettävä iPod*-soittimen säätimiä voidakseni kuunnella musiikkia? Voit kuunnella musiikkia myös kaukosäätimen avulla. Katso iPod-soittimen käyttöä koskevia tarkempia tietoja käyttöoppaasta.

• Katso yhteensopivat iPod-mallit sivulta 2. Tekniset tiedot Päälaite Jatkuva RMS-lähtöteho (vertailuarvo): 5 W + 5 W (1 kHz, 10% harmoninen kokonaissärö) Tuloliitännät iPod (telakkaliitin): Katso yhteensopivat iPod- mallit sivulta 2. LINE: tulo-miniliitin (stereo) Kaiutinyksiköt: 28 mm halk. Nimellisimpedanssi (O/V): 8 Ω Mitat (l/k/s): Noin 206 × 58 × 91 mm Paino: Noin 0,45 kg Käyttölämpötila: 10°C – 35°C Virtalähde: Tasavirtatulo: 12 V, 1,0 A Subwoofer Jatkuva RMS-lähtöteho (vertailuarvo): 15 W (100 Hz, 10% harmoninen kokonaissärö) Kaiutinyksiköt: 70 mm halk. Nimellisimpedanssi (lisäbasso): 4 Ω Mitat (l/k/s): Noin 218 × 74 × 131 mm, ulkonevat osat mukaan lukien Paino: Noin 1,3 kg Käyttölämpötila: 10°C – 35°C Virtalähde: Vaihtovirta 220 V – 240 V, 18 W, 50/60 Hz (Tasavirtalähtö: 12 V, 1,0 A) Pidätämme oikeuden muuttaa ulkoasua ja teknisiä ominaisuuksia ilman erillistä ilmoitusta.2
