BRUKSANVISNING CPFIP001 SONY

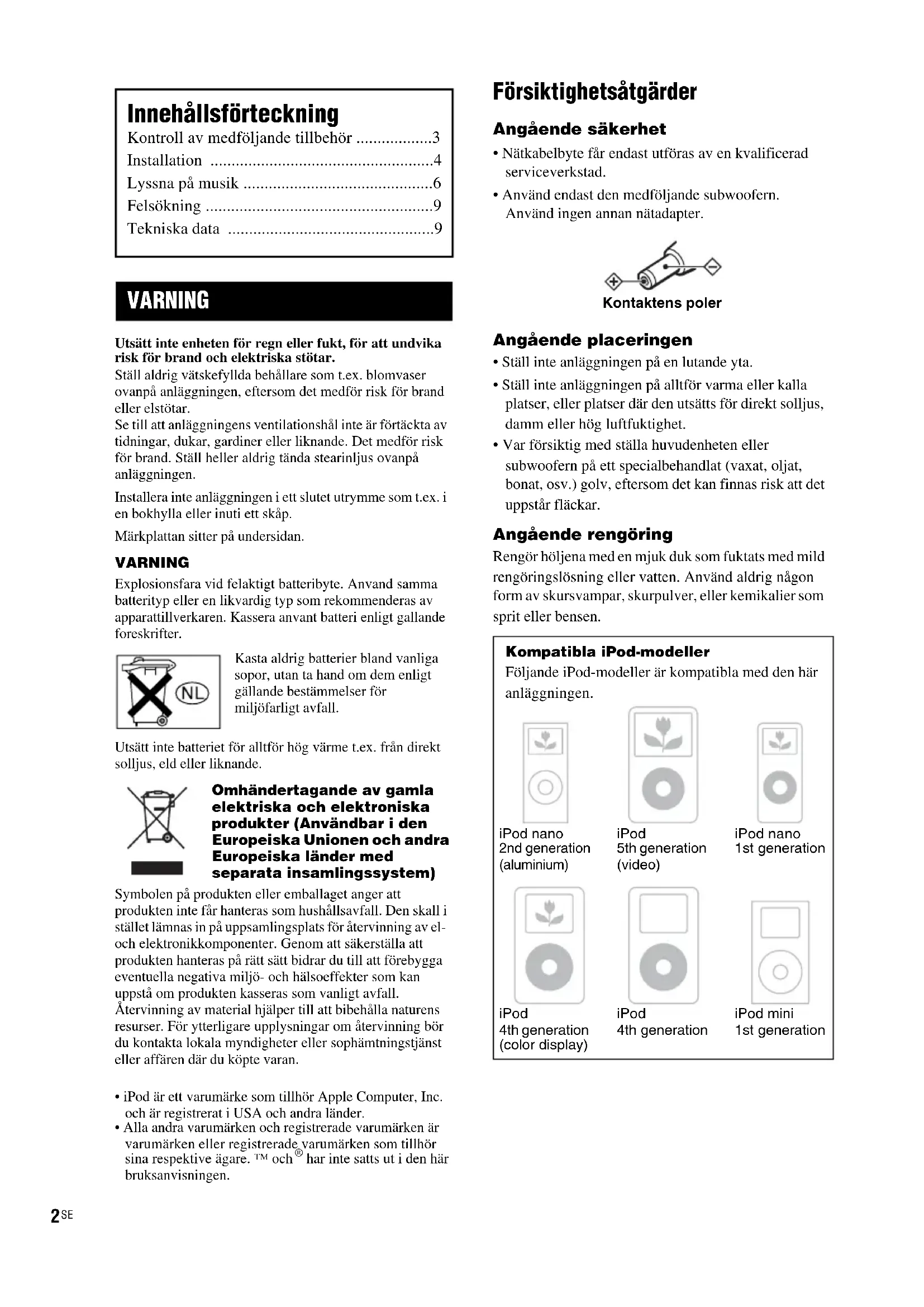

Utsätt inte enheten för regn eller fukt, för att undvika risk för brand och elektriska stötar.Ställ aldrig vätskefyllda behållare som t.ex. blomvaser ovanpå anläggningen, eftersom det medför risk för brand eller elstötar.Se till att anläggningens ventilationshål inte är förtäckta av tidningar, dukar, gardiner eller liknande. Det medför risk för brand. Ställ heller aldrig tända stearinljus ovanpå anläggningen.Installera inte anläggningen i ett slutet utrymme som t.ex. i en bokhylla eller inuti ett skåp.Märkplattan sitter på undersidan.VARNINGExplosionsfara vid felaktigt batteribyte. Anvand samma batterityp eller en likvardig typ som rekommenderas av apparattillverkaren. Kassera anvant batteri enligt gallande foreskrifter.Kasta aldrig batterier bland vanliga sopor, utan ta hand om dem enligt gällande bestämmelser för miljöfarligt avfall.Utsätt inte batteriet för alltför hög värme t.ex. från direkt solljus, eld eller liknande.Omhändertagande av gamla elektriska och elektroniska produkter (Användbar i den Europeiska Unionen och andra Europeiska länder med separata insamlingssystem)Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.• iPod är ett varumärke som tillhör Apple Computer, Inc. och är registrerat i USA och andra länder.• Alla andra varumärken och registrerade varumärken är varumärken eller registrerade varumärken som tillhör sina respektive ägare. ™ och har inte satts ut i den här bruksanvisningen. Försiktighetsåtgärder Angående säkerhet

• Nätkabelbyte får endast utföras av en kvalificerad serviceverkstad.

• Använd endast den medföljande subwoofern. Använd ingen annan nätadapter. Angående placeringen

• Ställ inte anläggningen på en lutande yta.

• Ställ inte anläggningen på alltför varma eller kalla platser, eller platser där den utsätts för direkt solljus, damm eller hög luftfuktighet.

• Var försiktig med ställa huvudenheten eller subwoofern på ett specialbehandlat (vaxat, oljat, bonat, osv.) golv, eftersom det kan finnas risk att det uppstår fläckar. Angående rengöring Rengör höljena med en mjuk duk som fuktats med mild rengöringslösning eller vatten. Använd aldrig någon form av skursvampar, skurpulver, eller kemikalier som sprit eller bensen. Innehållsförteckning Kontroll av medföljande tillbehör ..................3 Installation .....................................................4 Lyssna på musik .............................................6 Felsökning ......................................................9 Tekniska data .................................................9 VARNING Kompatibla iPod-modeller Följande iPod-modeller är kompatibla med den här anläggningen. Kontaktens poleriPod nano 2nd generation (aluminium)iPod 5th generation (video)iPod nano 1st generationiPod 4th generation (color display)iPod 4th generationiPod mini 1st generation3

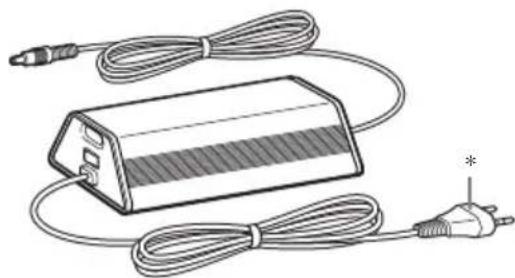

Kontroll av medföljande tillbehör Fjärrkontrollförberedelser Dra ut skyddsarket ur fjärrkontrollen så att strömmen kan flöda från batteriet. Det sitter redan ett batteri i fjärrkontrollen. Gör på nedanstående sätt för att byta batteri. 1 Dra ut batterihållaren. 2 Sätt i ett nytt litiumbatteri med +-sidan vänd uppåt. 3 Skjut in batterihållaren igen. ObserveraTa ut batteriet om fjärrkontrollen inte ska användas på länge för att undvika risk för skador på grund av batteriläckage eller korrosion.Att observera angående litiumbatteriet• Förvara litiumbatteriet utom räckhåll för barn. Kontakta genast läkare om ett barn skulle råka svälja batteriet.• Torka av batteriet med en torr duk för att garantera god kontakt.• Var ytterst noga med att sätta i batteriet på rätt håll.• Håll inte batteriet med en metallpincett eftersom det kan leda till kortslutning. Tips Byt ut batteriet när det inte går att styra anläggningen med fjärrkontrollen längre.Huvudenhet (Aktiv högtalare)(Se sidan 2 angående kompatibla iPod-modeller.)Subwoofer* Kontaktens utformning varierar i olika områden. LINE IN-kabel FjärrkontrollLitiumbatteri av typ CR2025VARNINGBatteriet kan explodera om det hanteras felaktigt.Försök inte återuppladda, ta isär eller elda upp batteriet. SE4

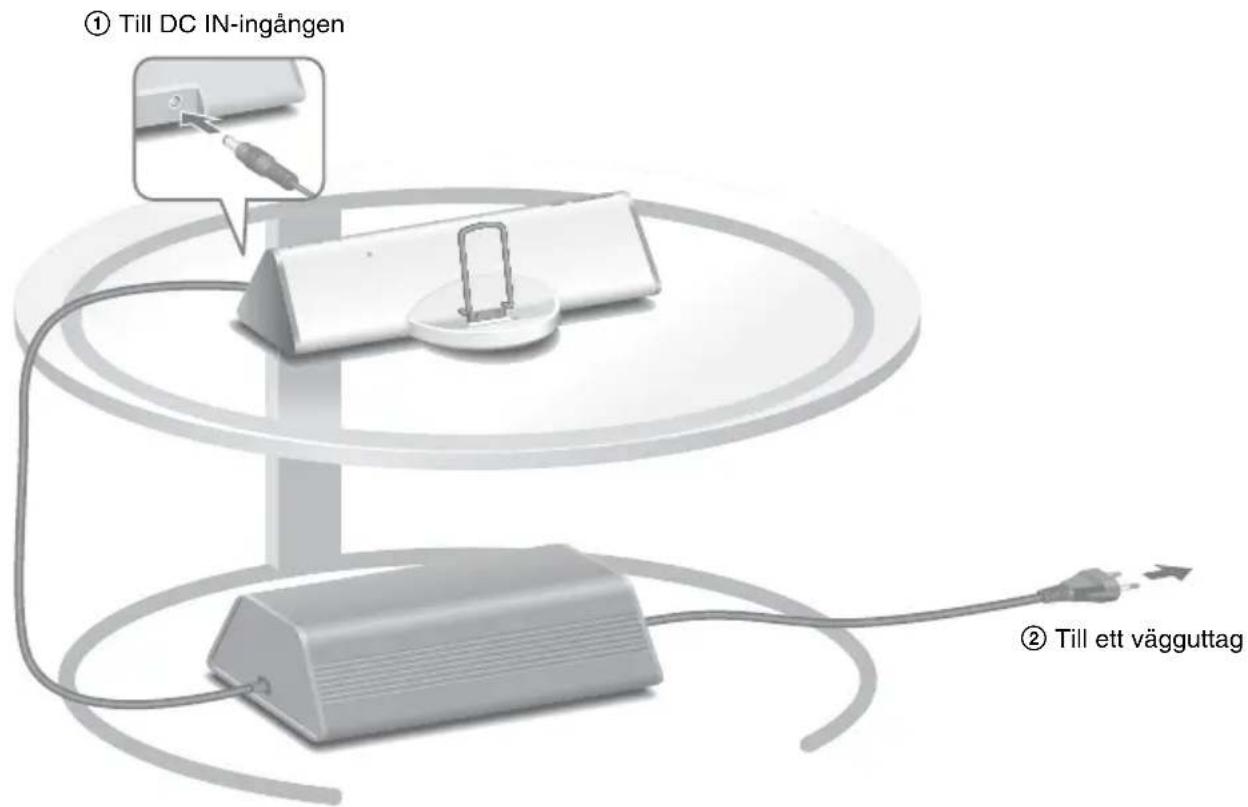

Installation I nedanstående figur visas ett exempel på hur anläggningen kan placeras. Subwoofern går att ställa var som helst på golvet. Observera

• Använd inte den här subwoofern tillsammans med några andra apparater.

• Anslut ingen annan nätadapter till huvudenheten.

• Den här anläggningen är inte avsedd att användas som en bärbar ljudanläggning.

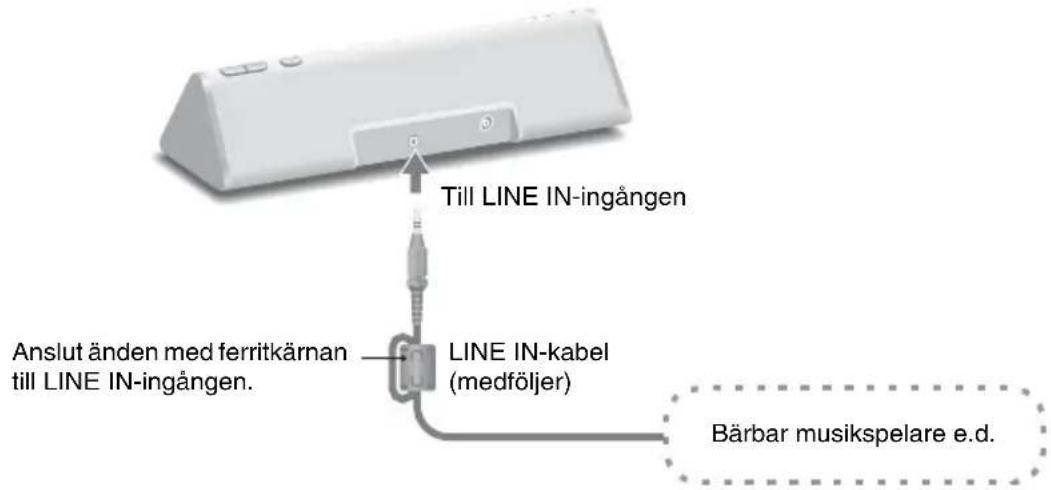

• Ställ inte huvudenheten direkt ovanpå subwoofern. Det går att ansluta bärbara musikspelare till anläggningen. Anslut apparaten till LINE IN-ingången med hjälp av den medföljande LINE IN-kabeln. 2 Till ett vägguttag 1 Till DC IN-ingången Bärbar musikspelare e.d. Till LINE IN-ingången LINE IN-kabel (medföljer) Anslut änden med ferritkärnan till LINE IN-ingången.5

Justering av det bakre stödet Justera det bakre stödet framåt eller bakåt så att det passar mot baksidan på den anslutna iPod-spelaren. (Se sidan 2 angående kompatibla iPod-modeller.) Observera

• Håll nedtill på båda sidorna på det bakre stödet när du flyttar det.

• Det bakre stödet går visserligen att ta av, men gör inte det. Om det tas av kan dess spetsar orsaka personskador. Justering av kontakten Flytta kontakten åt höger eller vänster så att iPod-spelaren hamnar mitt för högtalaren. Observera

• Kontrollera att subwoofern är avstängd innan du justerar kontakten.

• Flytta inte på kontakten medan en iPod-spelare är isatt i kontakten. Det kan leda till fel.

• iPod-spelaren går att använda även om den inte är placerad precis i mitten på högtalaren.6

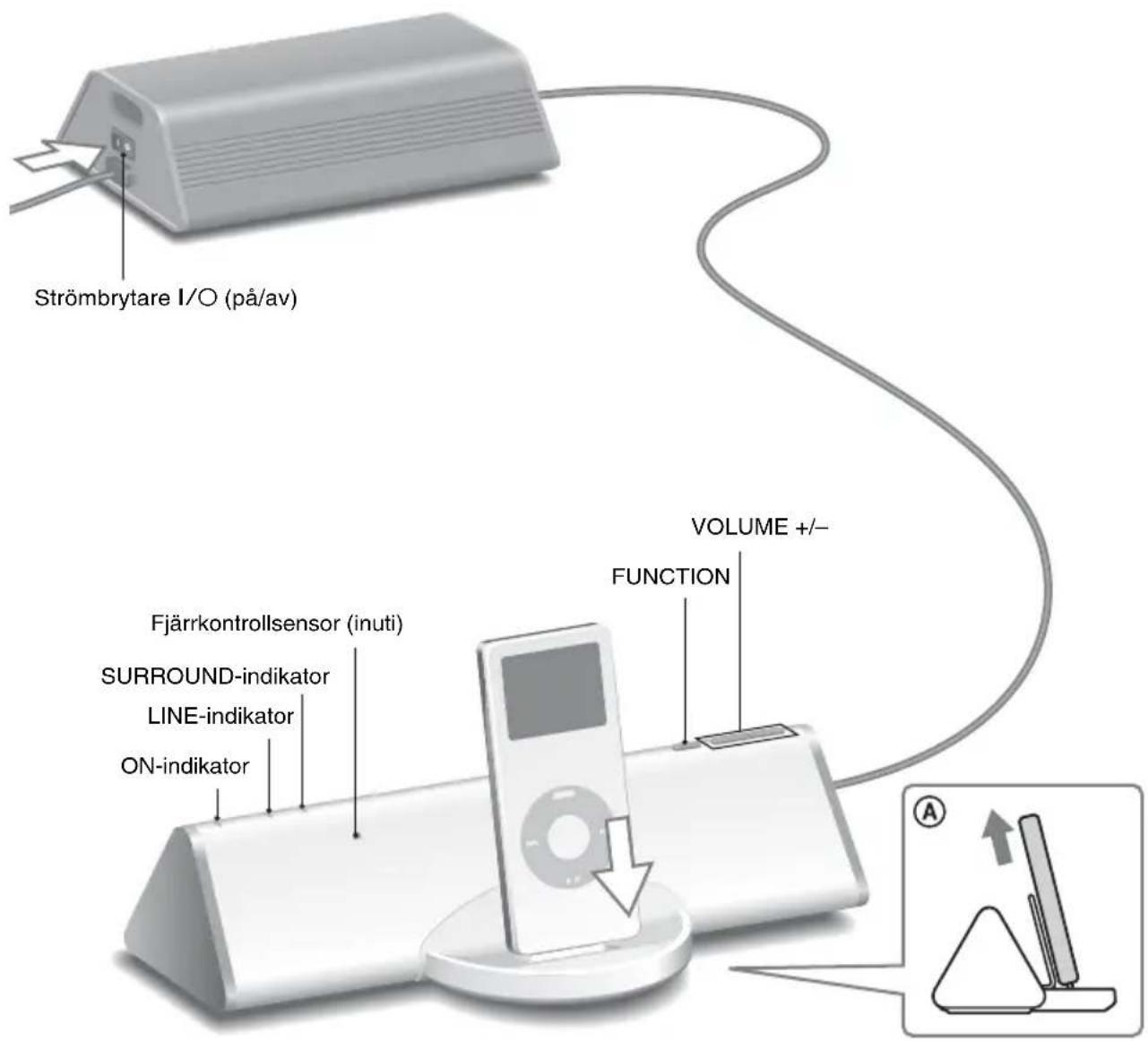

Slå på strömbrytaren ?/a på subwoofern. ON-indikatorn på huvudenheten tänds. 2 Tryck på FUNCTION för att växla mellan LINE-läget och iPod-läget. LINE-indikatorn släcks. FUNCTION ON-indikator SURROUND-indikator Fjärrkontrollsensor (inuti) VOLUME +/– Strömbrytare ?/a (på/av) LINE-indikator7

3 Välj låtar och börja spela dem på din iPod-spelare (se sidan 2 angående kompatibla modeller) och sätt i iPod-spelaren i kontakten på huvudenheten. Anläggningen laddar samtidigt upp batteriet i iPod-spelaren. Använd fjärrkontrollen eller kontrollerna på iPod-spelaren för att starta och stoppa uppspelningen och utföra andra manövrer. Stöd iPod-spelaren med den andra handen om du använder kontrollerna på den medan den är isatt i kontakten. 4 Justera volymen med VOLUME +/– på huvudenheten. Uppdatering av iPod-mjukvaran Uppdatera din iPod-spelare så att den använder den senaste mjukvaruversionen innan du börjar använda den. Observera

• När man stänger av strömbrytaren ?/a bryts nätströmmen.

• Installera anläggningen på ett sådant sätt att det omedelbart går att stänga av strömbrytaren ?/a om det skulle uppstå något problem.

• Håll iPod-spelaren rakt och parallellt med det bakre stödet när du sätter i eller tar ut den (A).

• Bär inte omkring anläggningen med en iPod-spelare isatt i kontakten. Det kan leda till fel.

• Stöd huvudenheten med ena handen när du tar ut eller sätter i iPod-spelaren, och var försiktig så att du inte råkar trycka på kontrollerna på iPod-spelaren av misstag.

• Volymen går inte att justera med volymkontrollen på iPod-spelaren när den är ansluten till anläggningen. Tryck på VOLUME + eller – på huvudenheten för att justera volymen.

• Ta av skyddshöljet från iPod-spelaren innan du sätter i den i huvudenheten. För att använda den här anläggningen som batteriladdare Slå på subwoofern och sätt i iPod-spelaren i kontakten på huvudenheten. Batteriet börjar automatiskt laddas upp. Uppladdningstillståndet visas på iPod-spelaren display. Se bruksanvisningen till din iPod- spelare för närmare detaljer.8

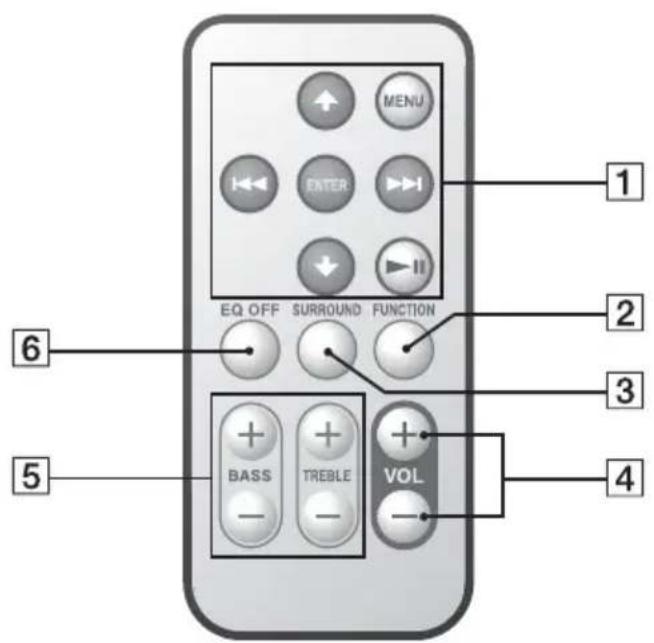

Hur man använder fjärrkontrollen Standardinställningarna är understrukna. 1 M/m*: Fungerar på i stort sett samma sätt som när man vrider klickhjulet på iPod- spelaren moturs (medurs). ./>*: Håll knappen intryckt för att snabbspola bakåt (framåt), eller tryck in den och släpp den för att hoppa tillbaka till början på nuvarande låt (respektive fram till början på nästa låt). ENTER*: Fungerar på i stort sett samma sätt som mittknappen på iPod-spelaren. MENU*: Fungerar på i stort sett samma sätt som menyknappen på iPod-spelaren. NX*: Håll knappen intryckt för att stänga av iPod-spelaren, eller tryck in den och släpp den igen för att starta eller pausa uppspelningen. 2 FUNCTION: Används för att växla mellan ingångarna. iPod-spelaren y LINE** (LINE-indikatorn tänds.) 3 SURROUND: Används för att slå på och stänga av surroundeffekten.

y PÅ (SURROUND-indikatorn tänds.) 4 VOL +/–: Används för att justera volymen (20 nivåer). 5 BASS +/–: Används för att justera basen (±3 steg). TREBLE +/–: Används för att justera diskanten (±3 steg). 6 EQ OFF: Används för att återställa bas- och diskantinställningarna.

• Se bruksanvisningen till din iPod-spelare för närmare information om hur den här knappen används. ** När funktionsläget är inställt på LINE går det att styra iPod-spelaren, men det går inte att lyssna till musik på den. Kontrollera att funktionsläget är inställt på iPod-spelaren när du vill lyssna på musik på din iPod-spelare. För att lyssna på musik på en bärbar musikspelare Gå över till LINE-läget i steg 2 och starta sedan spelningen på din bärbara musikspelare. LINE- indikatorn tänds. Observera Knapparna 1 på fjärrkontrollen fungerar inte för andra bärbara musikspelare än de iPod-modeller som är kompatibla med den här anläggningen. Tips Det går att lyssna på musik på andra iPod-modeller än de som är listade som kompatibla iPod-modeller (se sidan 2 angående kompatibla modeller) genom att ansluta iPod-spelaren till LINE IN-ingången med hjälp av den medföljande LINE IN-kabeln.9

Felsökning Om det skulle uppstå något problem med den här anläggningen, så leta reda på problemet i nedanstående felsökningslista och vidta motsvarande åtgärder. Om du trots allt inte lyckas lösa problemet så kontakta din Sony-handlare. Observera att om servicepersonal byter ut några delar under reparationen, kan man behålla dessa delar. Se till att ta med samtliga delar av systemet när du lämnar in det för reparation. Den här produkten är en systemprodukt, och hela systemet behövs för att avgöra var felet är lokaliserat. ON-indikatorn blinkar.

• Anläggningen är i skyddsläge. Stäng av subwoofern och slå på den igen. Det hörs inget ljud.

• Kontrollera att subwoofern är påslagen.

• Kontrollera anslutningarna.

• Tryck på VOLUME + på huvudenheten. Om volymen fortfarande är för låg trots att anläggningens volym är uppskruvad till max, så justera volymen på den anslutna bärbara musikspelaren (när LINE IN- ingången används).

• Ta av skyddshöljet från iPod-spelaren* och kontrollera att den är ordentligt ansluten.

• Kontrollera att det spelas musik på iPod-spelaren*.

• Kontrollera att rätt funktion är vald.

• Om det inte hörs något ljud från subwoofern, så stäng av subwoofern och slå på den igen. Fjärrkontrollen fungerar inte.

• Flytta undan eventuella hinder.

• Rikta fjärrkontrollen rakt mot sensorn på huvudenheten.

• Flytta undan anläggningen från alla lysrör.

• Anslut iPod-spelaren ordentligt till kontakten. Det brummar eller brusar kraftigt.

• Flytta anläggningen längre bort från störningskällan.

• Anslut anläggningen till ett annat vägguttag. Ljudet är förvrängt.

• Tryck på VOLUME – på huvudenheten för att skruva ner volymen.

• Stäng av iPod-spelaren ljudeffektläge eller ställ in det på rak frekvensgång. FAQ Går det att använda knapparna på huvudenheten för att styra iPod-spelaren*? Det går inte att styra iPod-spelaren med knapparna på huvudenheten. Använd fjärrkontrollen för att styra iPod-spelaren. Behöver man använda kontrollerna på iPod- spelaren* för att lyssna på musik? Det går även att använda fjärrkontrollen för att lyssna på musik. Se bruksanvisningen till din iPod- spelare för närmare detaljer om hur den används.

• Se sidan 2 angående kompatibla iPod-modeller. Tekniska data Huvudenhet Kontinuerlig uteffekt (RMS, referensvärde): 5 W + 5 W (1 kHz, 10% THD) Ingångar iPod-spelaren (dockningskontakt): Se sidan 2 angående kompatibla iPod-modeller. LINE: ingång för minikontakt (stereo) Högtalare: 28 mm diam. Märkimpedans (H/V): 8 Ω Yttermått (b/h/d): Ca. 206 × 58 × 91 mm Vikt: Ca. 0,45 kg Användningstemperatur: 10°C till 35°C Strömkrav: Likström in: 12 V, 1,0 A Subwoofer Kontinuerlig uteffekt (RMS, referensvärde): 15 W (100 Hz, 10% THD) Högtalare: 70 mm diam. Märkimpedans (SW): 4 Ω Yttermått (b/h/d): Ca. 218 × 74 × 131 mm, inklusive utstickande delar Vikt: Ca. 1,3 kg Användningstemperatur: 10°C till 35°C Strömkrav: 220 V – 240 V växelström, 18 W, 50/60 Hz (Likström ut: 12 V, 1,0 A) Rätt till ändringar förbehålles.2
