MANUALE UTENTE CSWL120CBK NEDIS

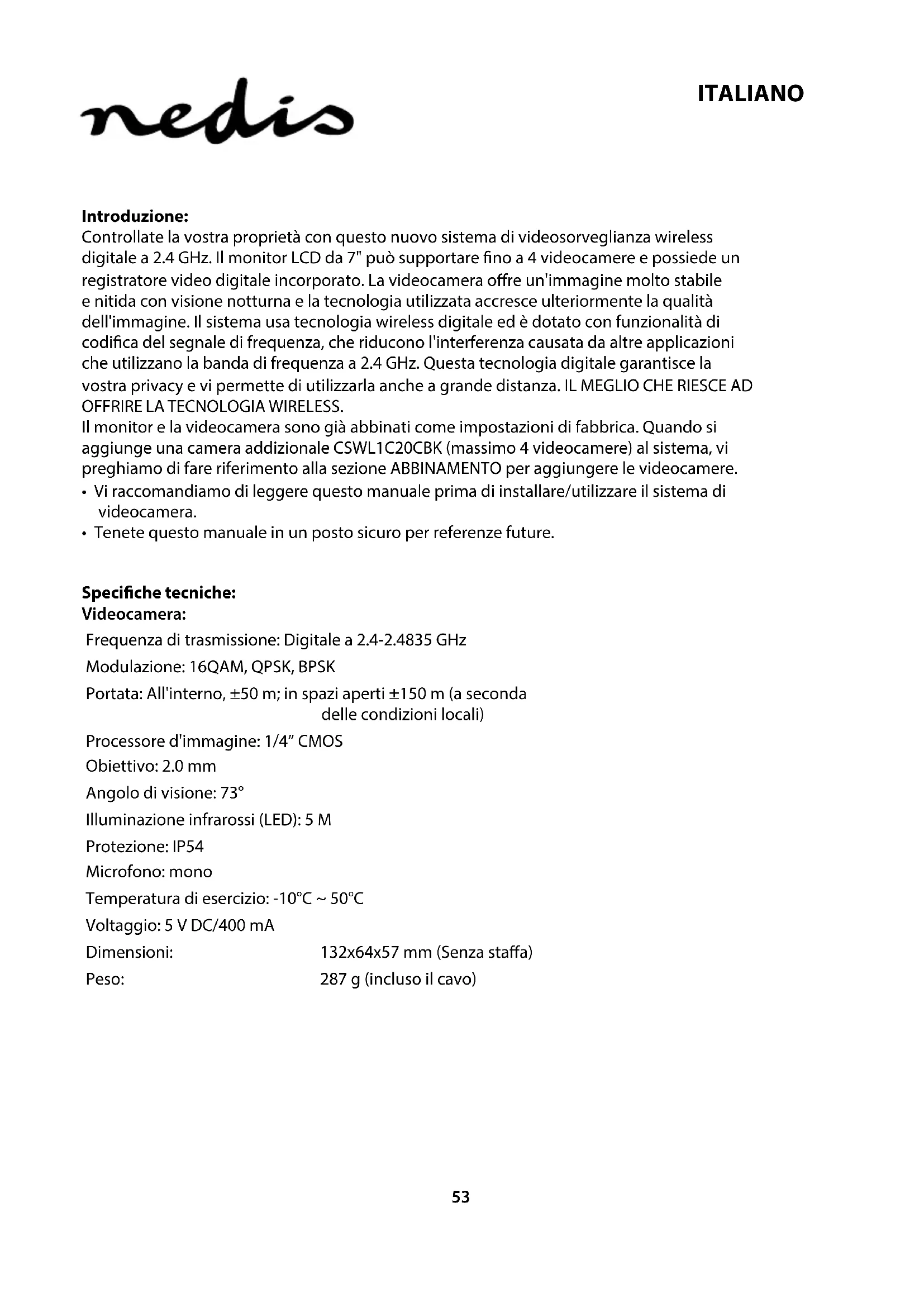

Controllate la vostra proprietà con questo nuovo sistema di videosorveglianza wireless digitale a 2.4 GHz. Il monitor LCD da 7" può supportare fino a 4 videocamere e possiede un registratore video digitale incorporato. La videocamera offre un'immagine molto stabile e nitida con visione notturna e la tecnologia utilizzata accresce ulteriormente la qualità dell'immagine. Il sistema usa tecnologia wireless digitale ed è dotato con funzionalità di codifica del segnale di frequenza, che riducono l'interferenza causata da altre applicazioni che utilizzano la banda di frequenza a 2.4 GHz. Questa tecnologia digitale garantisce la vostra privacy e vi permette di utilizzarla anche a grande distanza. IL MEGLIO CHE RIESCE AD OFFRIRE LA TECNOLOGIA WIRELESS.

Il monitor e la videocamera sono già abbinati come impostazioni di fabbrica. Quando si aggiunge una camera addizionale CSWL1C20CBK (massimo 4 videocamere) al sistema, vi preghiamo di fare riferimento alla sezione ABBINAMENTO per aggiungere le videocamere.

- Vi raccomandiamo di leggere questo manuale prima di installare/utilizzare il sistema di videocamera.

- Tenete questo manuale in un posto sicuro per referenze future.

Specifiche tecniche:

Videocamera:

Frequenza di trasmissione: Digitale a 2.4-2.4835 GHz

Modulazione: 16QAM, QPSK, BPSK

Portata: All'interno, ±50 m; in spazi aperti ±150 m (a seconda delle condizioni locali)

Processore d'immagine: 1/4" CMOS

Obiettivo: 2.0 mm

Angolo di visione: 73°

Illuminazione infrarossi (LED): 5 M

Protezione: IP54

Microfono: mono

Temperatura di esercizio: -10°C \~ 50°C

Voltaggio: 5 V DC/400 mA

Dimensioni: 132x64x57 mm (Senza staffa)

Peso: 287 g (incluso il cavo)

Monitor LCD:

Frequenza di ricezione: Digitale a 2.4-2.4835 GHz

Canali: 4

Dimensione: 7" TFT/LCD

Risoluzione massima: 800 RGB (H)* 480 (V) pixel

Card SD: fino a 32 GB (non inclusa)

Velocità di fotogrammi: 25 fps (max.) 10 fps (4x videocamere)

Velocità di fotogrammi di

registrazioni: 25 fps per canale

Risoluzione video: CIF/VGA

Formato Video: AVI

USB: 2.0

Lingua menu: Inglese, Tedesco, Francese e Olandese

Livello uscita video: 1 Vp-p/75 Ohm

Livello uscita audio: 2Vrms@600ohm mono

Connettore uscita Audio/Video: 2.5 mm jack (2.5 mm cavo a 3 x RCA incluso)

Portata: All'interno, ±50 m; in spazi aperti ±150 m (a seconda delle condizioni locali)

Temperatura di funzionamento: 0°C a +40°C

Voltaggio: 5 V DC/650 mA

Dimensioni: 214x157x26 mm

Peso: 488 g

Precauzioni per la sicurezza:

• Non aprire la videocamera o il monitor nel caso di malfunzionamento. Questi prodotti dovrebbero essere aperti solo da tecnici qualificati.
  • Non immergere la videocamera in un liquido.
  • Non esporre il monitor all'acqua o umidità.
• Non esporre il monitor o la videocamera ad alte temperature (vedi specifiche tecniche).
• Non installare il sistema vicino a forti campi magnetici, come delle casse acustiche. Ciò potrebbe comprometterne la qualità.

Descrizione prodotto:

Videocamera:

1. LED a infrarossi
2. Lenti
3. Sensore infrarossi PIR
4. Microfono
5. Staffe
6. Antenna
7. Pulsante abbinamento
8. Ingresso alimentazione
9. Presa antenna
10. Indicatore di collegamento

11. Indicatore alimentazione

12. Cassa

13. Staffe
14. Porta USB
15. Slot per card SD
16. uscita AV Solo per CSWL120BK: slot per dongle di rete microUSB
17. Porta alimentazione
18. Indicatore di collegamento
19. Indicatore alimentazione
20. Video Registrazione/Stop
21. Pulsante di Visualizzazione a Quarto
22. Cancella file / interruttore LCD, TV
23. Menu
24. Antenna
25. 7" TFT/LCD
26. Modalità di visualizzazione
27. Riproduzione Video
28. Accensione/Spegnimento
29. Pulsante OK
30. Pulsante di navigazione

Istruzioni di installazione:

Videocamera:

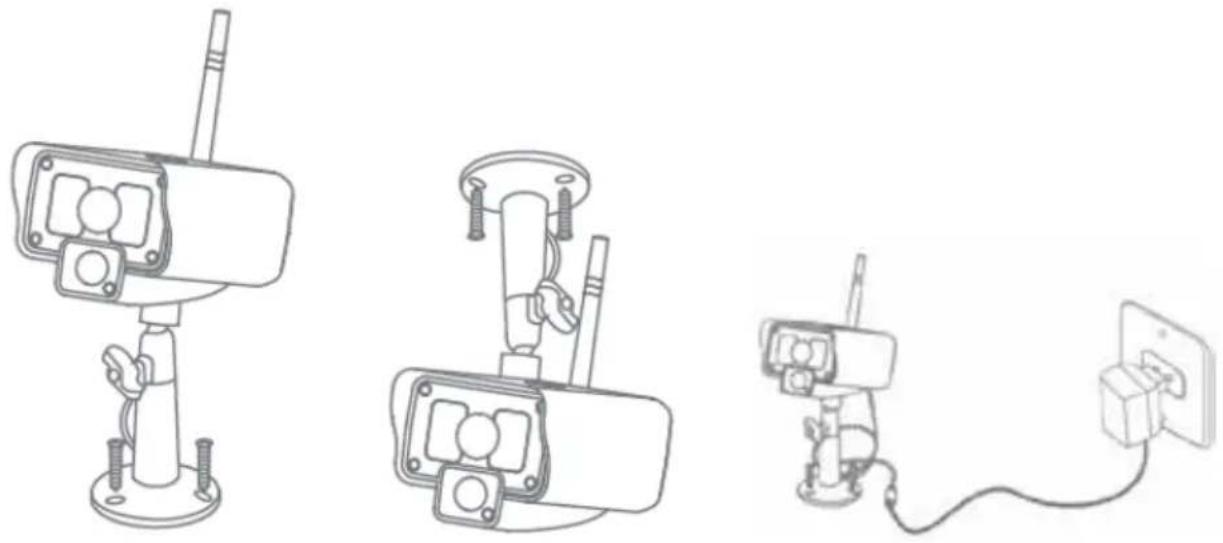

La videocamera può essere montata in modi diversi. Per il montaggio a soffitto utilizzare il filetto sulla cima della telecamera. Dopo aver montato la videocamera connetterla all'alimentatore AC/DC e connetterlo ad una presa.

Il monitor può essere posizionato su di una superficie piana o montato a parete. Dopo aver montato il monitor connetterlo all'alimentatore AC/DC e connetterlo ad una presa. La videocamera si accende automaticamente dopo la connessione all'alimentazione AC/DC. Opzionale: il monitor può essere connesso ad un altro monitor con l'uscita video del monito stesso.

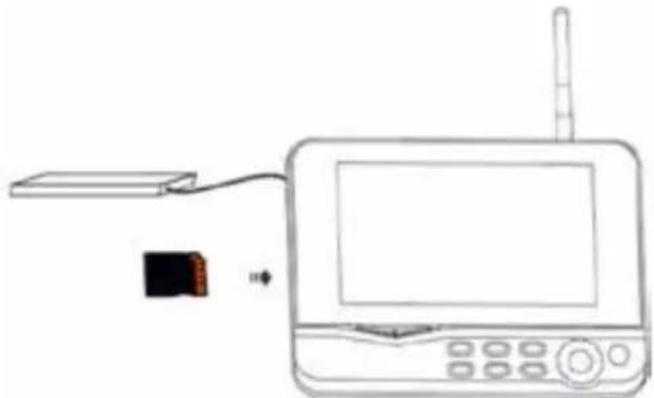

1. Inserire una card SD nello slot SD del monitor. O connettere un disco rigido esterno alla porta USB del monitor.

1. Premere il pulsante di Accensione/spegnimento per circa 2 secondi per accendere il monitor. L'indicatore della batteria si accende e l'immagine viene visualizzata.

2. Per le impostazioni di sistema premere il pulsante menu per aprire il menu principale. Apparirà lo schermo seguente. Utilizzare il pulsanti di navigazione, menu ed OK per navigare attraverso il menu.

3. Solo per CSWL120BK: il menu principale è leggermente differente. Per la funzionalità di visualizzazione in remoto specifica, fare riferimento alla guida all'installazione rapida CSWL120BK

Main Menu System Record Playback Camera Alarm DK Options UCN.COM

Sistema

1. Premere OK per accedere alle impostazioni di sistema. Il sistema offre le seguenti opzioni:

Data / Ora Impostare la data e l'ora.

Lingua Impostare la lingua.

Modalità di registrazione Impostare per arrestare la registrazione o sovrascrivere il primo video registrato quando il supporto di archiviazione è pieno.

Formato SD/USB Impostare per il formato del supporto di archiviazione.

Archiviazione di registrazione Impostare il supporto di archiviazione.

Visualizza oggetti Impostare per visualizzare RSSI, Ora, stato SD/USB e la videocamera sullo schermo ed il video registrato.

Sistema TV Selezionare un sistema TV (PAL per l'Europa).

Informazioni di sistema Mostra l'informazione di sistema.

Tempo di modalità scansione Impostare l'intervallo di visualizzazione ciclica delle immagini monitor della videocamera.

Muto Accende/spegne la cassa del monitor.

Caricamento dei valori

predefiniti Riporta le impostazioni a quelle di fabbrica predefinite.

Data / Ora Registrazione Impostare per visualizzare l'ora e la data attuali di registrazione sul video registrato.

Luminosità Regola la luminosità dell'immagine.

Volume Regola il volume.

1. Selezionare data/ora con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni della data/ora.

2. Premere il tasto freccia sinistro o destro per selezionare.

3. Premere il tasto freccia su o giù per regolare.
4. Premere il tasto OK per confermare.

5. Premere il tasto MENU per uscire.

6. Selezionare lingua con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni della lingua.

- Premere il tasto freccia su o giù per selezionare la lingua.

- Premere il tasto OK per confermare ed uscire.

1. Selezionare modalità registrazione con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni della modalità di registrazione.

- Premere il tasto freccia su o giù per selezionare "Normal" o "Overwrite".

- Premere il tasto OK per confermare ed uscire.

Note:

Normale: Quando la card SD o il disco rigido portatile sono pieni, il sistema arresta automaticamente la registrazione.

Sovrascrittura: Quando la card SD o il disco rigido portatile sono pieni, il sistema cancella automaticamente il primo video e si riserva spazio sufficiente per garantire l'ultima registrazione.

1. Selezionare formato SD/USB con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni del formato SD/USB.

2. Premere il tasto freccia su o giù per selezionare "Cancel", "SD Card" o "USB Device";

3. Cancella: cancella la formattazione.
4. Card SD: formatta la card SD.
5. Dispositivo USB: formatta il disco rigido esterno (se connesso)

- Premere il tasto OK per confermare.

• Dopo la formattazione, il sistema mostra "Format Successfully", indicando che la formattazione ha avuto successo.

• Premere il tasto OK per confermare ed uscire.

• Selezionare archivio di registrazione con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni dell'archiviazione per la registrazione.

- Premere il tasto freccia su o giù per selezionare "SD Card" o "USB Device".

- Premere il tasto OK per confermare ed uscire.

- Premere il tasto freccia su o giù per selezionare "SD Card" o "USB Device". - Premere il tasto OK per confermare ed uscire.

1. Selezionare visualizza oggetti con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni della visualizzazione oggetti.

- Premere il tasto freccia su o giù per regolare.

- Cliccare il tasto OK per confermare gli oggetti di visualizzazione nell'immagine.

- Premere il tasto freccia su o giù per regolare. - Cliccare il tasto OK per confermare gli oggetti di visualizzazione nell'immagine.

- RSSI: Icona di intensità segnale.

- Stato SD USB: Se è inserita una card SD oppure un disco rigido portatile.

- Videocamera: Icone nome Videocamera.

- Dopo le impostazioni premere il tasto MENU per confermare ed uscire.

- RSSI: Icona di intensità segnale. - Stato SD USB: Se è inserita una card SD oppure un disco rigido portatile. - Videocamera: Icone nome Videocamera. - Dopo le impostazioni premere il tasto MENU per confermare ed uscire.

1. Selezionare sistema TV con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni del sistema TV.

- Premere i tasti su o giù per selezionare NTSC o PAL (PAL per Europe).

- Premere il tasto OK per confermare ed uscire.

- Premere i tasti su o giù per selezionare NTSC o PAL (PAL per Europe). - Premere il tasto OK per confermare ed uscire.

1. Selezionare informazioni di sistema con il tasto di navigazione e premere il tasto OK per accedere alle informazioni di sistema.

- Premere OK per vedere le informazioni riguardo al sistema.

- Premere il tasto MENU per uscire.

- Premere OK per vedere le informazioni riguardo al sistema. - Premere il tasto MENU per uscire.

1. Selezionare aggiornamento di sistema con il tasto di navigazione e premere il tasto OK per accedere all'aggiornamento di sistema.

- Premere il tasto freccia su o giù per regolare.

- Premere OK.

- Premere il pulsante registra/interrompi video per confermare.

- Premere il tasto freccia su o giù per regolare. - Premere OK. - Premere il pulsante registra/interrompi video per confermare.

1. Selezionare modalità di scansione con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni della modalità di scansione.

- Premere i tasti freccia su o giù per selezionare il tempo di scansione delle videocamere connesse.

- Premere il tasto OK per confermare ed uscire.

- Premere i tasti freccia su o giù per selezionare il tempo di scansione delle videocamere connesse. - Premere il tasto OK per confermare ed uscire.

1. Selezionare muto con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni del muto.

- Premere il tasto freccia su o giù per selezionare "On" o "Off".

- Premere il tasto OK per confermare ed uscire.

- Premere il tasto freccia su o giù per selezionare "On" o "Off". - Premere il tasto OK per confermare ed uscire.

1. Selezionare carica predefiniti con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni di caricamento dei predefiniti.

- Premere il tasto freccia su o giù per selezionare "Cancel" o "OK".

- Cancella: Cancella l'opzione dell'impostazioni predefinite.

- OK: Riporta alle impostazioni predefinite.

- Premere il tasto OK per confermare ed uscire.

- Cancella: Cancella l'opzione dell'impostazioni predefinite. - OK: Riporta alle impostazioni predefinite. - Premere il tasto OK per confermare ed uscire.

1. Selezionare luminosità con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni della luminosità.

2. Premere il tasto freccia su o giù per regolare la luminosità.

3. Premere il tasto OK per confermare ed uscire.

4. Selezionare volume con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni del volume.

5. Premere il tasto freccia destra e sinistra per regolare il volume.

6. Premere il tasto OK per confermare ed uscire.

Nota: Il volume può essere anche regolato con la freccia su o giù in monitoraggio di visione live.

1. Premere il tasto menu per ritornare al menu principale.

Registrazione

Premere il tasto freccia destra e sinistra nel menu principale per selezionare le impostazioni di registrazione e premere OK.

Registrazione temporizzata:

Impostare il tempo di avvio/arresto attraverso il meno di "Timer Recording". Il dispositivo registra automaticamente in accordo al tempo di avvio/arresto impostato.

1. Selezionare registrazione temporizzata con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni della registrazione temporizzata.

- Premere OK per accedere al menu della registrazione temporizzata.

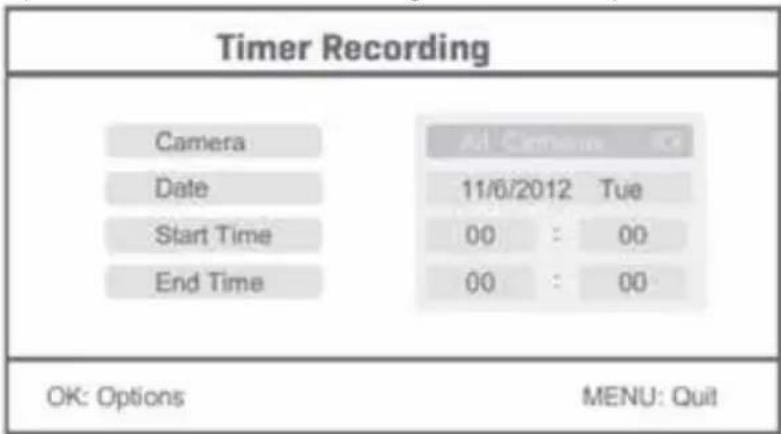

Timer Recording Camera Date Start Time End Time 11/6/2012 Tue 00 : 00 00 : 00 OK: Options MENU: Quit

• Premere il tasto freccia su o giù per regolare.
• Premere il tasto freccia sinistro o destro per regolare.

• Premere il tasto OK per confermare ed uscire.

• Dopo aver impostato, il dispositivo registra automaticamente a seconda del tempo di avvio/arresto impostato.

• Se premete il tasto di avvio/arresto video sul dispositivo durante il processo di registrazione, impostato dalla registrazione temporizzata, la registrazione si interrompe.

Registrazione manuale:

1. In monitoraggio a vista in diretta, premere tasto freccia sinistro o destro per selezionare la videocamera per la video registrazione.
2. Premere il pulsante di registrazione/arresto video sul dispositivo. L'icona di registrazione è visualizzata sullo schermo, indicando che la registrazione si sta avviando.
3. Premere il pulsante sul dispositivo nuovamente per interrompere la registrazione.

Registrazione PIR:

Registrazione PIR: Se vi è un movimento umano rilevato da una videocamera attivata, viene attivata la registrazione.

1. Selezionare registrazione PIR con il tasto di navigazione e premere il tasto OK per accedere alle impostazioni della registrazione PIR.

2. Premere il tasto freccia su o giù per selezionare la videocamera.

3. Premere il tasto freccia sinistro o destro per selezionare "On".
4. Premere il tasto OK per confermare ed uscire.

Nota: quanto è impostato "Off", la funzione di rilevamento del movimento è spenta. La distanza di rilevamento ad infrarossi del PIR è 5m. Se la distanza eccede i 5m, il sensore potrebbe non funzionare.

Riproduzione

Premere il tasto freccia destra e sinistra nel menu principale per selezionare le impostazioni di riproduzione e premere OK.

Nota: per le funzioni di riproduzione è necessario che la Card SD o un disco rigido esterno siano inseriti e connessi.

La funzione di riproduzione può essere controllata in monitoraggio a vista diretta premendo il pulsante di riproduzione video.

1. Premere il tasto freccia su o giù per selezionare la cartella.
2. Premere il tasto OK per confermare ed accedere.

/int/usb/rec/20121107 2/5 .. (up) 065304-1.avi 5MB 065320-2.avi 7MB new 065354-2.avi 5MB new 065417-4.avi 10MB new Camera 1 Camera 2 Camera 4 'Enter':Play 'Del':Delete Non sfogliato Dimensione file

1. Premere il tasto freccia su o giù per selezionare il file video.
2. Premere il pulsante OK per la riproduzione.

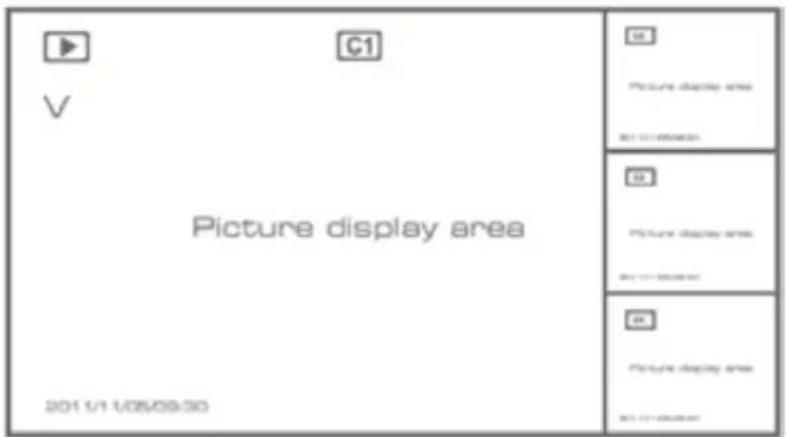

C1 V Picture display area 2011/11/05/09:30 M picture display area M picture display area M picture display area M picture display area

1. Premere il pulsante freccia sinistra o destra per andare avanti/indietro velocemente.

2. Premere il pulsante OK nuovamente per mettere in pausa.

3. Premere il pulsante MENU per uscire dalla riproduzione.

Cancellazione video

In modalità di riproduzione video, premere il pulsante freccia su o già per selezionare il video o la cartella video da cancellare.

- Premere il pulsante di cancellazione file/LCD sul monitor per cancellarli.

Note: solo una cartella vuota può essere cancellata come cartella.

Videocamera

Quando si aggiunge una camera addizionale CSWL1C20CBK (max. 4) la videocamera necessita di essere abbinata al sistema perché il sistema la riconosca.

Premere il tasto freccia destra e sinistra nel menu principale per selezionare le impostazioni della videocamera e premere OK.

Abbinamento:

1. Premere OK per accedere al menu di abbinamento.
2. Selezionare la videocamere con i pulsanti freccia su e giù.
3. Premere OK, ed apparirà il seguente schermo.

1. Premere il pulsante di abbinamento entro 60 secondi per 2 secondi sul retro della videocamera.
2. Dopo l'abbinamento avvenuto con successo tra videocamera e monitor, il monitor mostra PAIRING OK.
3. Premere il pulsante menu per ritornare al menu della videocamera.

Note: se l'abbinamento fallisce, ri-eseguire i passi di cui sopra ed assicurarsi che il monito e la videocamera non sono più lontani di 2 metri durante la procedura di abbinamento.

Attivo:

1. Selezionare attivo con il pulsante freccia già e premere OK.
2. Premere il tasto freccia su o giù per selezionare la videocamera.
3. Premere il tasto freccia sinistro o destro per selezionare. "On" o "Off".
4. Premere il tasto OK per confermare ed uscire.

Note: solo le videocamere abbinate possono essere settate come attive o non attive. Quando una videocamera è su off essa non può essere vista in visione in diretta, registrata ecc.

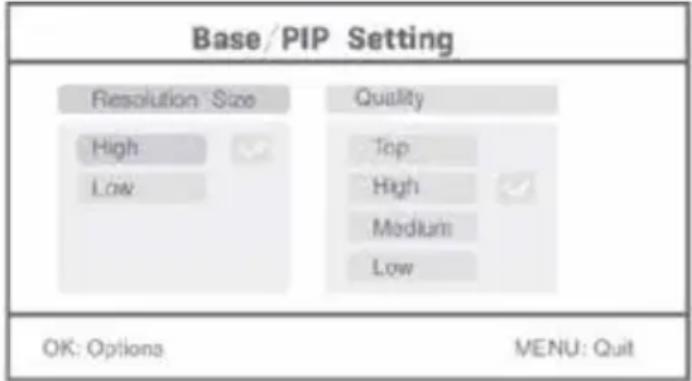

Impostazioni PIP:

Impostare la dimensione della risoluzione dell'immagine e la qualità di registrazione.

1. Selezionare le impostazioni PIP con i pulsanti freccia su e giù e premere OK.
2. Selezionare la videocamere con i pulsanti freccia su e giù e premere OK. La finestra seguente appare.

1. Premere il tasto freccia sinistro o destro per selezionare. "Resolution Size" o "Quality".
2. Premere il tasto freccia sinistro o destro per selezionare. "Top", "High", "Medium" o "Low".
3. Premere il pulsante OK per la regolazione.
4. Premere il tasto MENU per confermare ed uscire.
   Note: la dimensione di risoluzione alta è VGA e bassa CIF.

Allarme

Quando il rilevamento PIR è impostato su on, il sistema darà un allarme quando il movimento è rilevato.

1. Selezionare allarme nel menu principale e premere OK.
2. Lo schermo mostra il rilevamento PIR, premer OK.
3. Premere "On" o "Off" con il pulsante su e giù.
4. Premere OK per confermare ed uscire.

Vista in diretta:

Premere il pulsante di visualizzazione a quarti per selezionare il tipo di vista.

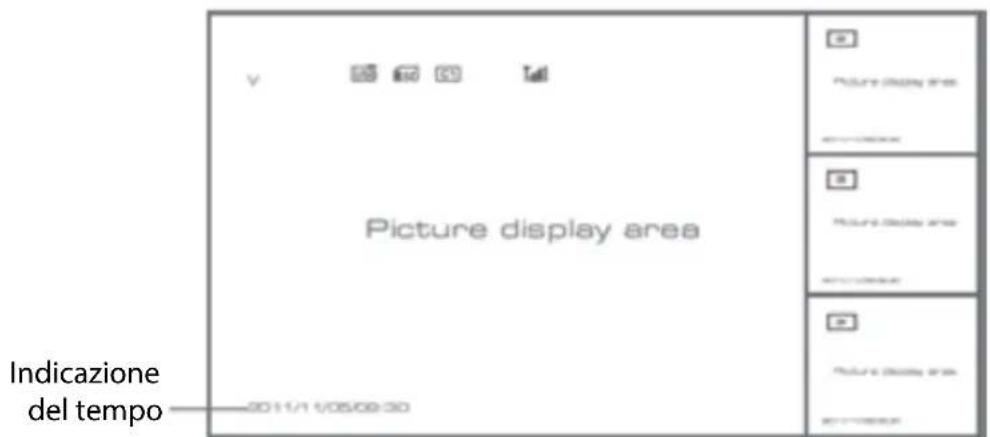

Picture display area Indicazione del tempo 2011/11/05/09:30

Immagine è in visione immagine

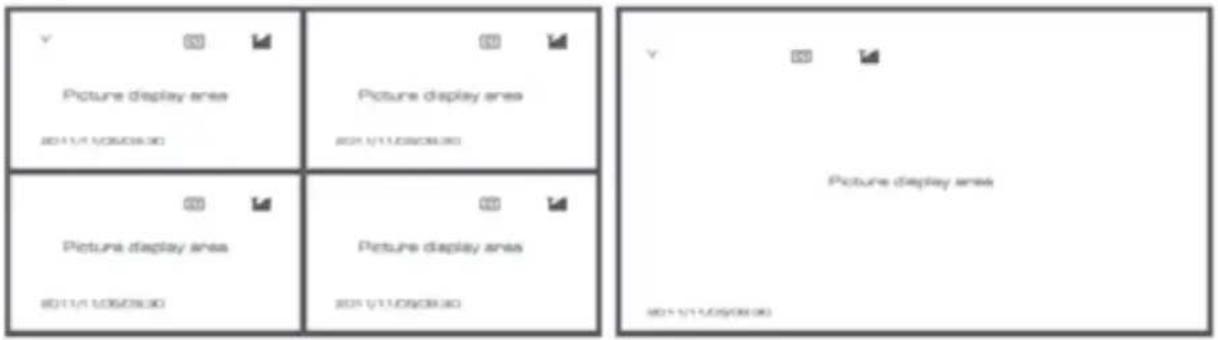

Picture display area 2011/1/2020/03/00 Picture display area 2011/1/2020/03/00 Picture display area 2011/1/2020/03/00 Picture display area 2011/1/2020/03/00

Visione ad un quarto Visione a schermo intero

Note: utilizzare il pulsante freccia sinistra e destra per selezionare la videocamera. Premere il pulsante di modalità di visualizzazione per accedere alla visualizzazione in modalità ciclica. Sono disponibili cinque intervalli ciclici: 5s, 10s, 15s, 20s, e 30s e possono essere impostati sotto "System" > Periodo Modalità Scansione nel menu principale.

	Disco rigido mobile inserito con successo
	Card SD inserita con successo
	Nome Videocamera
V	Videocamera attuale
	Stato di registrazione
	Intensità segnale

Manutenzione:

Pulire il prodotto solo con un panno asciutto.

Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Qualsiasi modifica e/o manomissione al prodotto annullerà la garanzia. Non si accettano responsabilità per danni causati da un uso non corretto di questo prodotto.

Scarico di Responsabilità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso. Tutti i marchi, loghi e nomi dei prodotti sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

Smaltimento:

• Questo prodotto è soggetto a raccolta differenziata nei punti di raccolta appropriati.
  Non smaltite il prodotto con la spazzatura domestica.
• Per maggiori informazioni, contattare il rivenditore o le autorità locali responsabili per la gestione dei rifiuti.

Il presente prodotto è stato realizzato e fornito in conformità a tutte le norme e le direttive vigenti, con validità in tutti gli stati membri della Comunità Europea. Inoltre è conforme alle specifiche e alle normative applicabili nel paese in cui è stato venduto. La documentazione ufficiale è disponibile su richiesta. Essa include a titolo esemplificativo ma non limitativo: Dichiarazione di conformità (e di identità del prodotto), scheda di sicurezza dei materiali, rapporto di prova del prodotto.

Contattare il nostro servizio clienti per assistenza:

tramite il nostro sito web: http://www.nedis.it/it-it/contatti/modulo-contatto.htm

tramite e-mail: [e-mail]

tramite telefono: [phone] (in orario di ufficio)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, Paesi Bassi

Introducción:

Unghi de vedere: 73°

Illuminare cu infraroşii (LED): 5 M

Protectie: IP54

Microfon: mono

Vizionare patru camere Vizionare ecran complet
