BRUGSANVISNING CSWL120CBK NEDIS

Säkerhetsanvisningar:

Kvadratvisning Helskärmsvisning

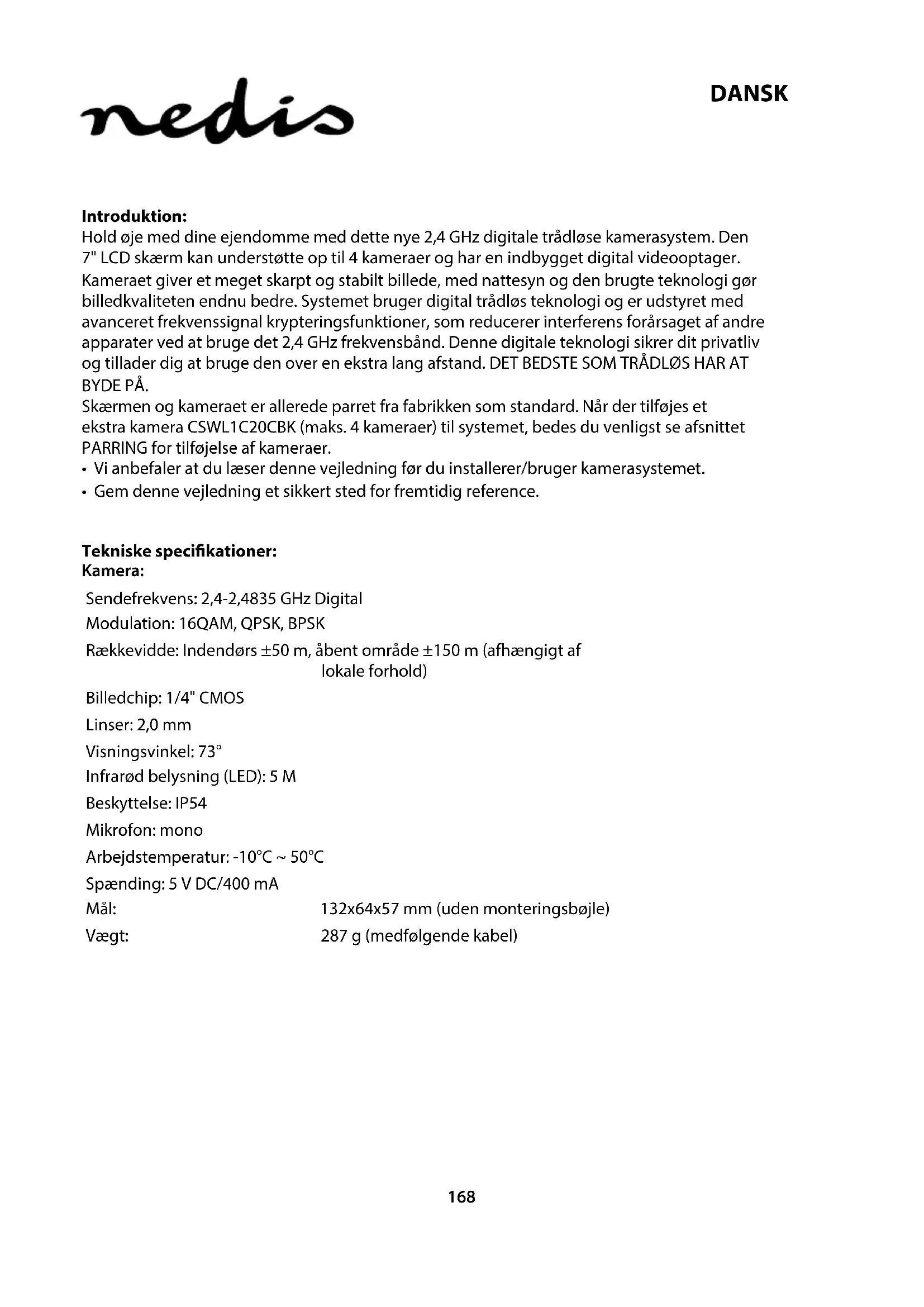

Hold øje med dine ejendomme med dette nye 2,4 GHz digitale trådløse kamerasystem. Den 7" LCD skærm kan understøtte op til 4 kameraer og har en indbygget digital videooptager.

Kameraet giver et meget skarpt og stabilt billede, med nattesyn og den brugte teknologi gør billedkvaliteten endnu bedre. Systemet bruger digital trådløs teknologi og er udstyret med avanceret frekvenssignal krypteringsfunktioner, som reducerer interferens forårsaget af andre apparater ved at bruge det 2,4 GHz frekvensbånd. Denne digitale teknologi sikrer dit privatliv og tillader dig at bruge den over en ekstra lang afstand. DET BEDSTE SOM TRÅDL∅S HAR AT BYDE PÅ.

Skærmen og kameraet er allerede parret fra fabrikken som standard. Når der tilføjes et ekstra kamera CSWL1C20CBK (maks. 4 kameraer) til systemet, bedes du venligst se afsnittet PARRING for tilføjelse af kameraer.

• Vi anbefaler at du læser denne vejledning før du installerer/bruger kamerasystemet.
• Gem denne vejledning et sikkert sted for fremtidig reference.

Tekniske specifikationer:

Kamera:

Sendefrekvens: 2,4-2,4835 GHz Digital

Modulation: 16QAM, QPSK, BPSK

Rækkevidde: Indendørs ±50 m, åbent område ±150 m (afhængigt af lokale forhold)

Billedchip: 1/4" CMOS

Linser: 2,0 mm

Visningsvinkel: 73°

Infrarød belysning (LED): 5 M

Beskyttelse: IP54

Mikrofon: mono

Arbejdstemperatur: -10°C \~ 50°C

Spænding: 5 V DC/400 mA

Vægt: 287 g (medfølgende kabel)

LCD-skærm:

Modtagefrekvens: 2,4-2,4835 GHz Digital

Kanaler: 4

SD-kort: op til 32 GB (ikke medfølgende)

Video rammehastighed: 25 fps (maks.) 10 fps (4x kameraer)

Optage rammehastighed: 25 fps per kanal

Video opløsning: CIF/VGA

Videoformat: AVI

USB: 2,0

Menu sprog: engelsk, tysk, fransk og hollandsk

Video udgangsniveau: 1 Vp-p/75 Ohm

Audio udgangsniveau: 2Vrms@600ohm mono

Lyd/video udgangsstik: 2,5 mm stik (2,5 mm kabel til 3 x RCA medfølgende)

Rækkevidde: Indendørs ±50 m, åbent område ±150 m (afhængigt af lokale forhold)

Driftstemperatur: 0°C til +40 °C

Spænding: 5 V DC/650 mA

Mål: 214x157x26 mm

Vægt: 488 g

Sikkerhedsforholdsregler:

• Åbn ikke kameraet eller skærmen i tilfælde af en defekt. Disse produkter må kun åbnes af en kvalificeret tekniker.
• Sænk ikke kameraet ned i væske.
• Udsæt ikke skærmen for vand eller fugt.
• Udsæt ikke skærmen eller kameraet for høje temperaturer (se tekniske specifikationer).
• Installer ikke systemet nær ved stærke magnetfelter, som en højttaler. Dette kan påvirke kvaliteten.

Produktbeskrivelse:

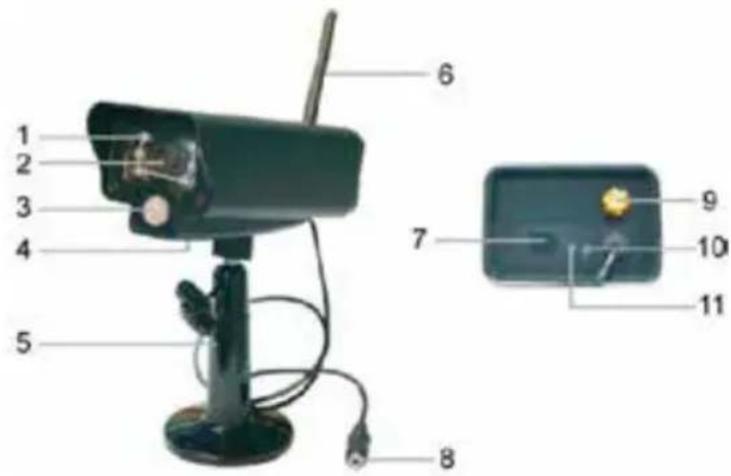

Kamera:

1. Infrarøde LEDere
2. Linse
3. PIR infrarød sensor
4. Mikrofon
5. Monteringsbøjle
6. Antenne
7. Parringsknap
8. Effekt indgang
9. Antenne indgang
10. Link-indikator

11. Effektindikator

12. Højttaler

13. Monteringsbøjle
14. USB-port
15. SD-kort indgang
16. AV-udgang Kun til CSWL120BK: microUSB-slot til netværksdongle
17. Effekt-port
18. Link-indikator
19. Effektindikator
20. Optage/stop Video
21. Knap til firdelt display
22. Slette fil/LCD, TV-kontakt
23. Menu
24. Antenne
25. 7" TFT-LCD
26. Visningstilstand
27. Afspilning af video
28. Effekt til/fra
29. OK-knap
30. Navigationsknap

Installationsvejledninger:

Kamera:

Kameraet kan monteres på forskellige måder. Ved loftsmontering bruges skruegevindet i toppen af kameraet. Efter montering af kameraet, tilsluttes AC/DC strømforsyningen til kameraet eller stikkontakten.

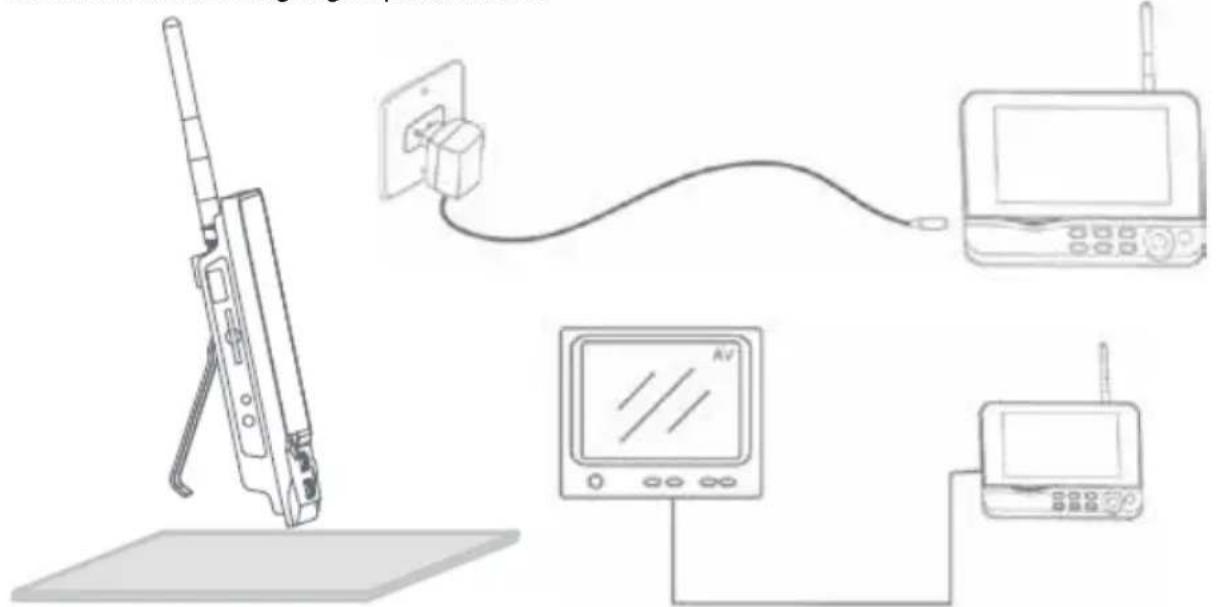

Skærmen kan placeres på en flad overflade eller monteres på væggen. Efter placering af skærmen tilsluttes AC/DC strømforsyningen til skærmen og stikkontakten. Kameraet tænder automatisk efter tilslutning af AC/DC strømforsyningen. Valgfrit: skærmen kan tilsluttes til en skærm med videoudgangen på skærmen.

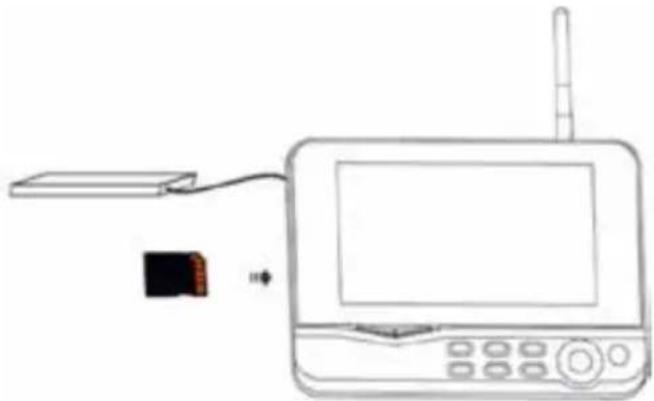

1. Isæt et SD-kort i skærmens SD-kort indgang. Eller tilslut en ekstern harddisk til USB porten på skærmen.

1. Tryk på afbryderen (on/off) i cirka 2 sekunder for at tænde for skærmen. Strømindikatoren skal tænde og billedet vises.

2. For systemindstillinger tryk på knappen menu for at åbne hovedmenuen. Den følgende skærm skal blive vist. Brug knapperne navigering, OK og menu til at navigere gennem menuen.

3. Kun til CSWL120BK: Hovedmenu er en smule anderledes. Til specifik ekstern visningsfunktion, se venliast CSWL120BK OIG

Main Menu System Record Playback Camera Alarm OK Options M2N...GJ1

System

1. Tryk på OK for at gå ind i systemindstillinger. Systemet tilbyder de følgende funktioner:

Dato/Klokkeslæt Indstil klokkeslæt og dato.

Sprog Indstil sprog.

Optage tilstand Indstil til at stoppe optagelse eller overskrive den første videooptagelse, når lagerenheden er fuld.

Format SD/USB Indstil til at formatere lagerenhed.

Opbevaring af optagelser Indstil lagerenhed.

Skærmelementer Indstil til at vise RSSI, Klokkeslæt, SD/USB status og kamera på skærmen og den optagede video.

TV-system Vælg et TV-system (PAL for Europa).

Systemoplysninger Viser systemoplysningerne.

Scan tilstand periode Indstil det cykliske visningsinterval for overvägningsbilledet på kameraet.

Lydløs Tænder/slukker for højttaleren på skærmen.

Indlæs standard Nulstil til standard fabriksindstillinger.

Optage dato/klokkeslæt Indstil til at vise det aktuelle optagelsestidspunkt og dato for den optagede video.

Lysstyrke Juster billedets lysstyrke.

Lydstyrke Juster lydstyrken.

1. vælg dato/klokkeslæt med navigeringsknappen og tryk på OK for at gå ind i indstilling af dato/klokkeslæt.

2. Tryk på den venstre eller højre pileknap for at vælge.

3. Tryk på pileknappen op eller ned for at justere.
4. Tryk på knappen OK for at bekræfte.

5. Tryk på knappen MENU for at forlade.

6. Vælg sprog med navigeringsknappen og tryk på OK for at gå ind i sprogindstillingen.

7. Tryk på pileknappen ned eller op for at vælge sprog.

8. Tryk på knappen OK for at bekræfte og forlade.

9. Vælg optagetilstand med navigeringsknappen og tryk på OK for at gå ind i optagetilstand indstilling.

10. Tryk på pileknappen op eller ned for at vælge "Normal" eller "Overwrite".

11. Tryk på knappen OK for at bekræfte og forlade.

Bemærkninger:

Normal: Når SD-kortet eller den bærbare harddisk er fuld, stopper systemet automatisk optagelsen.

Overskrive: Når SD-kortet eller den bærbare harddisk er fuld, sletter systemet automatisk den første video og reserverer tilstrækkelig plads til at garantere den seneste optagelse.

1. Vælg format SD/USB med navigeringsknappen og tryk på OK for at gå ind i format SD/USB indstilling.

- Tryk på pileknappen op eller ned for at vælge "Cancel", "SD Card" eller "USB Device".

• Annuller: annullerer formatering.
• SD-kort: formaterer SD-kortet.

• USB-enhed: formaterer det eksterne harddisk drev (hvis tilsluttet).

• Tryk på knappen OK for at formatere:

• Efter formatering, viser systemet "Format Successfully", som angiver at formateringen er udført.

• Tryk på knappen OK for at bekræfte og forlade.

• Vælg lagerenhed for optagelsen med navigeringsknappen og tryk på OK for at gå ind i lagerenhed for optagelses indstilling.

• Tryk på knappen op eller ned for at vælge "SD Card" eller "USB Device".

• Tryk på knappen OK for at bekræfte og forlade.

• Vælg skærmelementer med navigeringsknappen og tryk på OK for at gå ind i skærmelement indstilling.

• Tryk på pileknappen op eller ned for at vælge.

• Klik på knappen OK for at bekræfte skærmelementerne på billedet.
• RSSI: Signalstyrke ikon.
• SD USB status: Hvad enten SD-kortet eller den bærbare harddisk er isat.
• Kamera: Kamera navneikoner.

• Efter indstilling, tryk på knappen MENU for at bekræfte og forlade.

• Vælg TV-system med navigeringsknappen og tryk på OK for at gå ind i TV-system indstilling.

- Tryk på knappen op eller ned for at vælge NTSC eller PAL (PAL for Europa).

- Tryk på knappen OK for at bekræfte og forlade.

1. Vælg systemoplysninger med navigeringsknappen og tryk på OK for at gå ind i systemoplysningernes indstilling.

2. Tryk på OK for at se oplysningerne om systemet.

3. Tryk på knappen menu for at forlade.

4. Vælg systemopdatering med navigeringsknappen og tryk på OK for at gå ind i indstilling for systemopdatering.

5. Tryk på pileknappen op eller ned for at vælge.

6. Tryk på OK.

7. Tryk på knappen optag/stop video for at bekræfte.

8. Vælg scanningstilstand periode med navigeringsknappen og tryk på OK for at gå ind i indstilling for scanningstilstand periode.

9. Tryk på pileknappen op eller ned for at vælge perioden for scanning af de tilsluttede kameraer.

10. Tryk på knappen OK igen for at bekræfte og forlade.

11. Vælg lydløs med navigeringsknappen og tryk på OK for at gå ind i indstillingen lydløs.

12. Tryk på pileknappen op eller ned for at vælge "On" eller "Off".

13. Tryk på knappen OK igen for at bekræfte og forlade.

14. Vælg indlæs standard med navigeringsknappen og tryk på OK for at gå ind i indstillingen indlæs standard.

15. Tryk på knappen op eller ned for at vælge "Cancel" eller "OK".

16. Cancel: Annullerer standard indstillinger.
17. OK: Nulstiller standard indstillinger.

18. Tryk på knappen OK for at bekræfte og forlade.

19. Vælg lysstyrke med navigeringsknappen og tryk på OK for at gå ind i indstillingen lysstyrke.

20. Tryk på venstre eller højre pileknap for at justere lysstyrken.

21. Tryk på knappen OK for at bekræfte og forlade.

22. Vælg lydstyrke med navigeringsknappen og tryk på OK for at gå ind i indstillingen for lydstyrke.

23. Tryk på venstre eller højre pileknap for at justere lydstyrken.

24. Tryk på knappen OK for at bekræfte og forlade.

Bemærk: Lydstyrken kan også justeres med pilen op eller ned ved live view overvågning.

1. Tryk på menu for at vende tilbage til hovedmenuen.

Optage

Tryk på den højre pileknap i hovedmenuen for at vælge optageindstillingerne og tryk på OK. Timer optagelse:

Indstil optagelses start/stop tid via "Timer Recording" menuen. Enheden optager automatisk i henhold til det indstillede start/stop tidspunkt.

1. Vælg timer optagelse med navigeringsknappen og tryk på OK for at gå ind i indstilling for et nyt skema.

- Tryk på OK for at gå ind i menuen for timer optagelse.

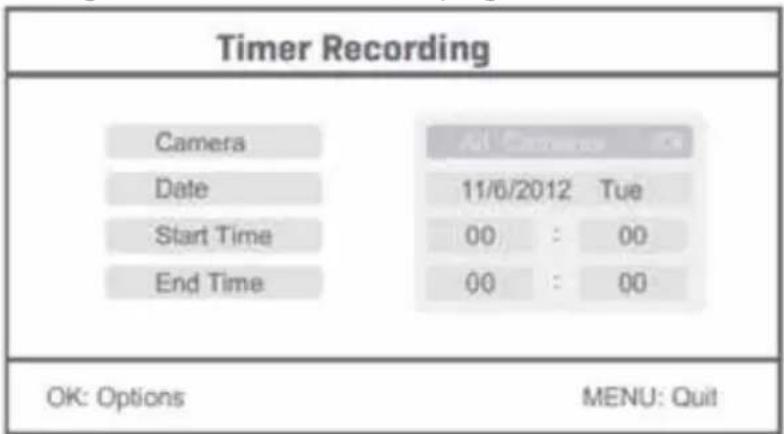

Timer Recording Camera Date Start Time End Time 11/0/2012 Tue 00 : 00 00 : 00 OK: Options MENU: Quit

• Tryk på pileknappen op eller ned for at vælge.
• Tryk på venstre eller højre knap for at justere;

• Tryk på knappen OK for at bekræfte og forlade.

• Efter indstilling, optager enheden automatisk i henhold til det indstillede start/stop tidspunkt.

• Hvis du trykker på knappen optag/stop video på enheden under optagelsesprocessen, indstil med timer optagelse, stopper optagelsen.

Manuel optagelse:

1. I live view overvågning, tryk på de venstre og højre pileknapper for at vælge kameraet for videooptagelse.
2. Tryk på knappen optag/stop video på enheden. Optageikonet vises på skærmen, som angiver at optagelsen starter.
3. Tryk på knappen på enheden igen for at stoppe optagelsen.

PIR optagelse:

PIR optagelse: Hvis der påvises menneskelig bevægelse af et tilsluttet kamera, kan optagelsen blive udløst.

1. Vælg PIR optagelse med navigeringsknappen og tryk på OK for at gå ind i indstilling for PIR optagelse.

2. Tryk på knappen op eller ned for at vælge kameraet.

3. Tryk på venstre eller højre pileknap for at vælge "On".
4. Tryk på knappen OK for at bekræfte og forlade.

Bemærk: når "Off" er indstillet, er bevægelsessensorfunktionen slukket. Den infrarøde sensorafstand for PIR er 5m. Hvis afstanden overstiger 5m, kan påvisningen mislykkedes.

Afspilning

Tryk på den højre pileknap i hovedmenuen for at vælge afspilningsindstillingerne og tryk på OK.

Bemærk: for afspilningsfunktioner er det nødvendigt at et SD-kort er isat eller at en ekstern harddisk drev er tilsluttet.

Der er også adgang til afspilningsfunktionen i live view overvågning ved at trykke på knappen afspil video.

1. Tryk på pileknappen op eller ned for at vælge mappen.
2. Tryk på knappen OK for at bekræfte og gå ind.

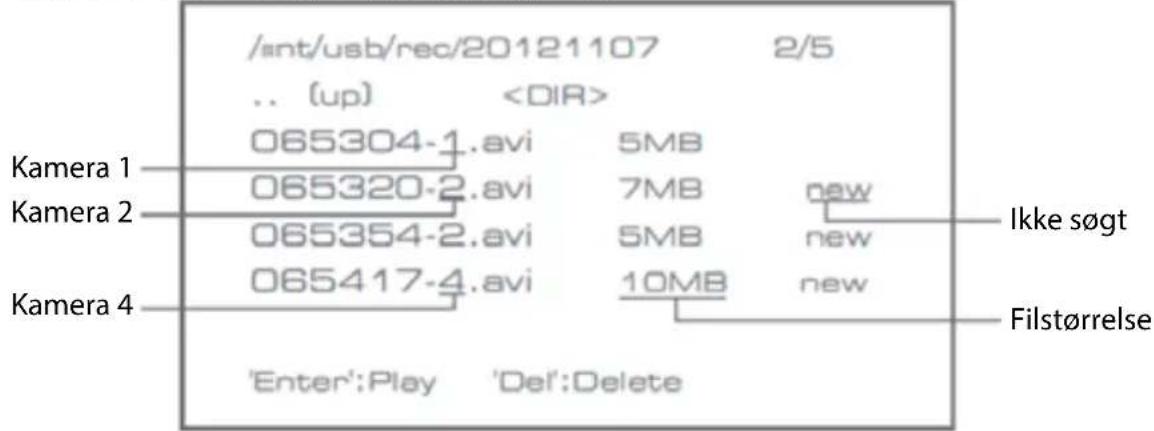

/int/usb/rec/20121107 2/5 .. (up) 065304-1.avi 5MB 065320-2.avi 7MB new 065354-2.avi 5MB new 065417-4.avi 10MB new 'Enter':Play 'Del':Delete Ikke sögt Kamera 1 Kamera 2 Kamera 4 Filstørrelse

1. Tryk på pileknappen op eller ned for at vælge videofilen.
2. Tryk på knappen OK for afspilning.

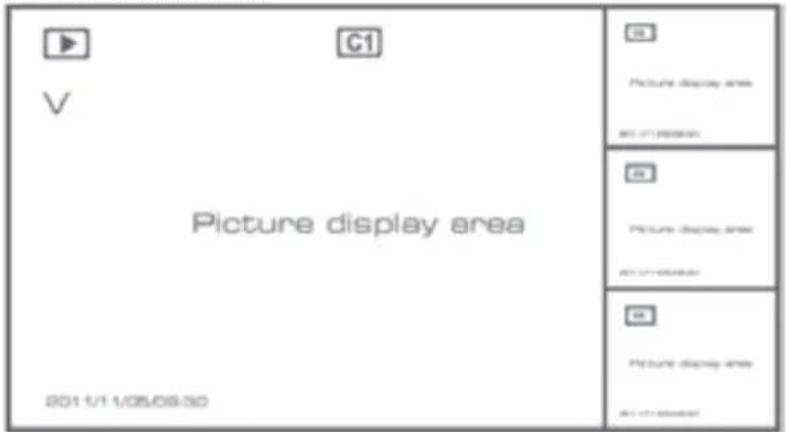

G1 V Picture display area 2011/11/05/08:30 Picture display area R1.17-00000000 Picture display area R1.17-00000000 Picture display area R1.17-00000000

1. Tryk på den venstre eller højre pileknap for at spole hurtigt tilbage/frem.
2. Tryk på knappen OK igen for at aktivere pause.
3. Tryk på knappen MENU for at forlade afspilningen.

Slet video

I tilstanden videoafspilning, tryk på pileknappen op eller ned for at vælge videoen eller videomappen som skal slettes.

- Tryk på knappen slet fil/LCD-knap på skærmen for at slette den.

Bemærk: kun en tom mappe kan slettes som mappe.

Kamera

Når det ekstra kamera CSWL1C20CBK (maks. 4) tilføjes, skal kameraet parres til systemet for at systemet kan genkende kameraet.

Tryk på den højre pileknap i hovedmenuen for at vælge kameraindstillingerne og tryk på OK.

Parring:

1. Tryk på OK for at gå ind i menuen parring.
2. Vælg kameraet med pileknapperne op og ned.

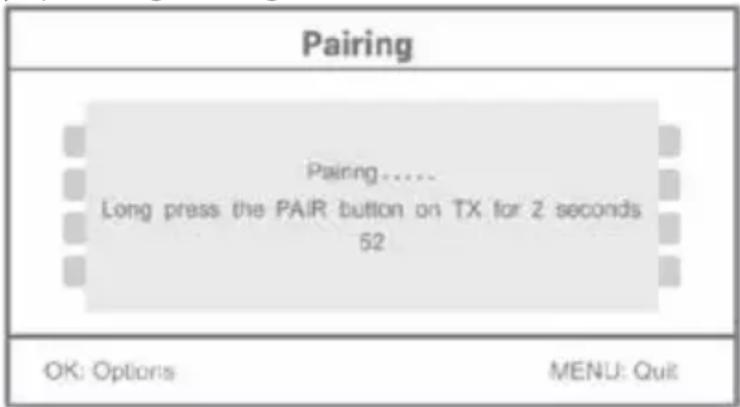

3. Tryk på OK, og den følgende skærm vises.

1. Tryk på knappen parring inden for 60 sekunder i 2 sekunder på bagsiden af kameraet.
2. Efter den vellykkede parring af kameraet og skærmen, viser skærmen PAIRING OK.
3. Tryk på knappen menu for at vende tilbage til kameramenuen.

Bemærk: hvis parringen mislykkedes, skal du gentage de ovennævnte trin og sikre dig at skærmen og kameraet ikke er mere end 2 meter væk for udførelse af parringsproceduren.

Aktiv:

1. Vælg aktiv med pileknappen ned og tryk på OK.
2. Tryk på pileknappen op eller ned for at vælge kameraet.
3. Tryk på den venstre eller højre pileknap for at vælge "On" eller "Off".
4. Tryk på knappen OK for at bekræfte og forlade.

Bemærk: kun parrede kameraer kan indstilles til aktiv eller ikke-aktiv. Når et kamera er sat til fra (off), kan det ikke ses i live view, optaget, osv.

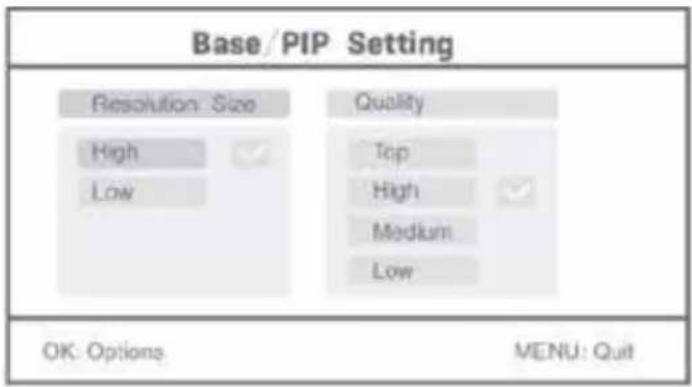

PIP indstilling:

Indstil billedets opløsningsstørrelse og optagekvalitet.

1. Vælg PIP indstilling med pileknapperne op og ned og tryk på OK.
2. Vælg kameraet med pileknapperne op og ned og tryk på OK. Den følgende skærm vises.

1. Tryk på venstre eller højre pileknap for at vælge "Resolution Size" eller "Quality".
2. Tryk på pileknappen op eller ned for at vælge "Top", "High", "Medium" eller "Low".
3. Tryk på knappen OK for at justere.
4. Tryk på knappen MENU for at bekræfte og forlade.

Bemærk: den høje opløsningsstørrelse er VGA og den lave er CIF.

Alarm

Når PIR påvisning er sat til (on), afgiver systemet en alarm når bevægelsen påvises.

1. Vælg alarm i hovedmenuen og tryk på OK.
2. Skærmen viser PIR påvisning, tryk på OK.
3. Tryk på "On" eller "Off" med pileknappen op eller ned.
4. Tryk på OK for at bekræfte og forlade.

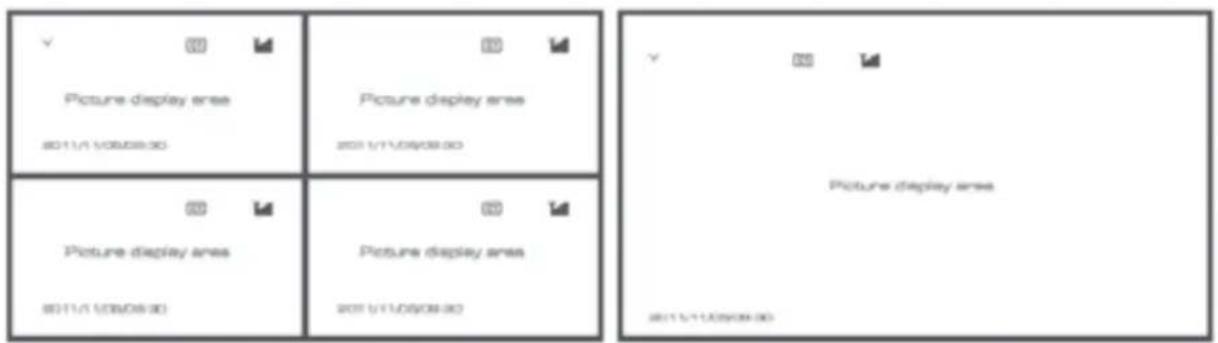

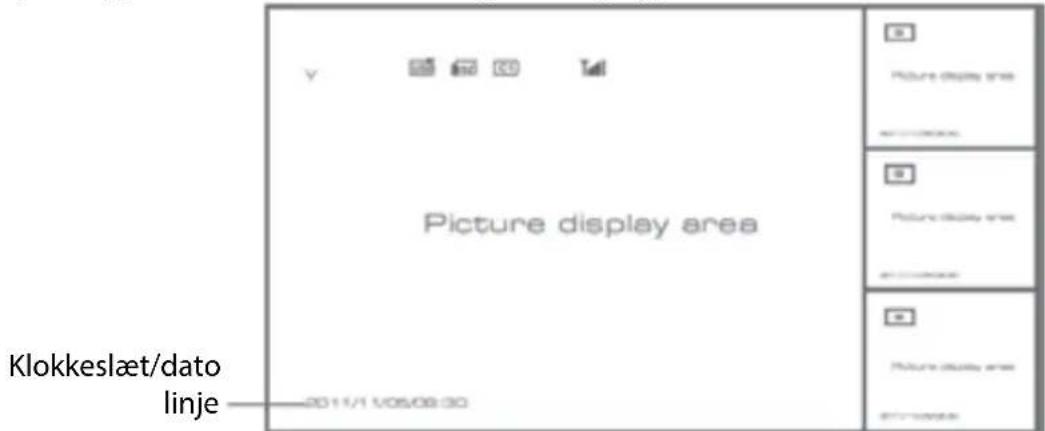

Live visning:

Tryk på knappen firdelt skærm for at vælge visningstypen.

Picture display area Klokkeslæt/dato linje 2011/1/05/08:30

Billede i billedvisning

Picture display area 2011/1/09/08:00 Picture display area 2011/1/09/08:00 Picture display area 2011/1/09/08:00 Picture display area 2011/1/09/08:00

Firdelt visning Fuldskærms visning

Bemærk: brug den venstre og højre pileknap til at vælge et kamera.

Tryk på knappen visningstilstand for at gå ind i cyklisk visningstilstand. Fem cykliske intervaller er tilgængelige: 5s, 10s, 15s, 20s, og 30s kan indstilles under System > Scan tilstand periode i den mellemliggende menu.

	Bærbar harddisk vellykket isat
	SD-kort vellykket isat
	Kamera navn
V	Aktuelt kamera
	Optagestatus
	Signalstyrke

Vedligeholdelse:

Produktet må kun rengøres med en tør klud.

Brug ikke opløsningsmidler eller slibende rengøringsmidler.

Garanti:

Ændringer og/eller modifikationer af produktet vil medføre bortfald af garantien. Vi fralægger os ethvert ansvar for skader forårsaget på grund af forkert brug af produktet.

Ansvarsfraskrivelse:

Design og specifikationer kan ændres uden varsel. Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhørende deres respektive ejere og anses herved som sådan.

Bortskaffelse:

- Dette produkt skal afleveres på et passende affalds indsamlingspunkt.

Bortskaf ikke dette produkt sammen med husholdningsaffald.

- For mere information, kontakt forhandleren eller den lokale myndighed der er ansvarlig for kontrol af affald.

Dette produkt er fremstillet og leveres i overensstemmelse med alle relevante forordninger og direktiver, der er gældende for alle EUs medlemsstater. Produktet overholder ligeledes alle gældende specifikationer og forskrifter i de lande, hvor produktet sælges. Formel dokumentation kan fremlægges på forlangende. Dette omfatter, men er ikke begrænset til: Overensstemmelseserklæring (og produkt-ID), Sikkerhedsdatablad, testrapport for produktet.

Kontakt venligst vores kundeservice for support:

via vores website: http://www.nedis.dk/da-dk/kontakt/kontaktformular.htm

via e-mail: [e-mail]

via telefon: [phone] (i kontortiden)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NEDERLANDENE

Innledning:

Videooppløsning: CIF/VGA

Videoformat: AVI

USB: 2.0

Menyspråk: Engelsk, tysk, fransk og nederlandsk

Utdata-nivå, video: 1 Vp-p / 75 Ohm

- SD USB-status: Hvorvidt SD-kortet eller den mobile harddisken er satt in.

- Kamera: Kameranavnikoner.

Du må ikke avhende dette produktet som husholdningsavfall.
