Tipo di prodotto	Tagliasiepi multifunzione (tagliasiepi, tagliabordi, decespugliatore, potatore)
Marca	Scheppach
Modello	MFH33004P
Motore	2 tempi, raffreddato ad aria, 32,6 cm³, 0,9 kW
Alimentazione	Miscela benzina/olio 40:1 (benzina senza piombo + olio 2 tempi)
Capacità serbatoio benzina	0,9 L
Peso (tagliasiepi)	7,1 kg
Lunghezza lama (tagliasiepi)	406 mm
Lunghezza di taglio (tagliasiepi)	400 mm
Diametro di taglio max. (tagliasiepi)	24 mm
Velocità di taglio max. (tagliasiepi)	1550 min⁻¹
Regime al minimo	3000 ±200 min⁻¹
Livello di potenza acustica garantito	114 dB(A)
Angolo di inclinazione (tagliasiepi)	0° a 90°
Utensili inclusi	Lama per tagliasiepi, testina di taglio a filo, lama a 3 denti, barra e catena, imbracatura, flacone miscelatore
Funzioni	Taglio siepi, taglio bordure, decespugliamento, potatura
Sicurezza	Arresto d'emergenza, protezione anti-rimbalzo, imbracatura a sgancio rapido, protezioni per trasporto
Manutenzione	Pulizia con panno umido, affilatura e lubrificazione regolari delle lame
Parti di consumo	Lame, catena, barra di guida, bobina del filo, candela, filtro aria
Garanzia	Legale, ricambi originali raccomandati

Domande frequenti - MFH33004P SCHEPPACH

Come avviare il motore dello Scheppach MFH33004P?

Assicurarsi che l'apparecchio sia assemblato e che il serbatoio contenga la miscela benzina/olio (40:1). Posizionare l'interruttore su ON, azionare lo starter, premere la pompa del carburante 5 volte, quindi tirare il cavo di avviamento 3-5 volte. Una volta avviato il motore, riportare lo starter in posizione normale. Utilizzare le leve dell'acceleratore per mettere in funzione l'utensile.

Quale miscela benzina/olio usare per il MFH33004P?

Utilizzare una miscela di benzina senza piombo e olio motore 2 tempi in rapporto 40:1 (40 parti di benzina per 1 parte di olio). Non usare mai olio per motori 4 tempi. Miscelare in un flacone adatto e agitare bene prima di ogni rifornimento.

Come montare la lama del tagliasiepi sul MFH33004P?

Smontare la testina di taglio esistente se necessario. Posizionare il tubo del tagliasiepi sull'attacco della lama (fig. 40), quindi serrare con la vite (a). È possibile inclinare la lama da 0° a 90° tramite la leva di posizionamento (fig. 41-42). Assicurarsi che il motore sia spento prima di qualsiasi manipolazione.

Come regolare la tensione della catena del potatore?

Allentare la vite di fissaggio del coperchio della ruota catena. Ruotare la vite di tensionamento della catena (fig. 47, pos. K): a destra per aumentare la tensione, a sinistra per diminuire. La tensione è corretta quando la catena può essere sollevata di circa 2 mm al centro della barra di guida. Stringere quindi la vite di fissaggio.

Cosa fare se il motore del MFH33004P non si avvia?

Controllare innanzitutto che il filtro aria e il filtro carburante siano puliti, che il serbatoio contenga carburante e che il cappuccio della candela sia ben collegato. Se il motore è annegato, rimuovere la candela, pulirla e asciugarla, quindi tirare più volte il cavo di avviamento prima di rimontare la candela. Se il problema persiste, contattare il servizio post-vendita.

Come sostituire la bobina del filo del tagliabordi?

Rimuovere il coperchio della bobina premendo sulle linguette. Togliere la bobina usata e la molla. Posizionare una nuova bobina estraendo 10 cm di ciascun filo. Inserire i fili negli occhielli dell'alloggiamento, rimettere il coperchio e ruotarlo per innestarlo. La lama del parafiamma taglia automaticamente alla lunghezza corretta all'avvio.

Quale manutenzione richiede la lama del tagliasiepi?

Prima di ogni utilizzo, oliare le lame con un olio ecologico. Pulire le lame con un panno umido (non acqua). Affilare le lame con una lima piatta rispettando un angolo di 25° quando sono smussate. Sostituire le lame danneggiate o molto usurate.

Quali sono le istruzioni di sicurezza essenziali per usare questo tagliasiepi?

Indossare sempre guanti, occhiali protettivi, protezione acustica e casco durante la potatura. Usare l'imbracatura fornita e assicurarsi che le protezioni delle lame siano in posizione. Tenere bambini e spettatori a più di 15 m. Non lavorare sotto la pioggia o con abiti svolazzanti. Spegnere il motore prima di qualsiasi regolazione o manutenzione.

Come conservare l'apparecchio dopo l'uso?

Svuotare il serbatoio del carburante in un luogo ventilato. Far funzionare il motore fino allo spegnimento per eliminare il carburante dal carburatore. Lasciare raffreddare, pulire l'apparecchio, montare le protezioni per il trasporto e riporlo in un luogo asciutto e sicuro, fuori dalla portata dei bambini.

Quale garanzia si applica allo Scheppach MFH33004P?

Si applica la garanzia legale, che copre i difetti di materiale e di lavorazione per la durata legale dal ricevimento. Le parti di consumo (lame, catena, filo, candela, filtro) sono escluse. Ogni riparazione deve essere effettuata da un professionista autorizzato con ricambi originali. I danni dovuti a un uso non conforme non sono coperti.

MANUALE UTENTE MFH33004P SCHEPPACH

Spiegazione dei symboli sull'apparecchio

	Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso!
	Attenzione! La benzina è facilemente inflammabile. Evitare di fumare e la presenza di fiambre o scintille libero vicino al carburante.
	Avviso! In caso di inosservanza delle istruzioni, sussiste un possibile pericololo di morte, lesioni o danni allo strumento
	Attenzione: pericololo di lesioni! Non toccare con mani e piedi le lame con motore in funzione.
	Tenere ad una distance di 15m dal decespugliatore bambini, terzi e assistenti!
	Indossare calzature rigide!
	Utilizzato casco di protezione, otoprotettori e occhiali protettivi!
	Indossare quanti da lavoro
	Attenzione! Lo scarico e altre parti del motore divertano molto caldi durante il funzionamento. Non toccarli!
40:1	Simbolo per „Rapporto di miscela benzina/olio“ da riempire sul coperchio del serbatoio.
	Attenzione! Pericololo di lesioni dovuto alla proiezione di oggetti verso l'esterno
CE	Il prodotto è conforme alle direttive europee in vigore.
	Attenzione ai contraccolpi!
	Attenzione ai cavi elettrici! Mantenersi a una distance min. di 10m
	Tagliaerba
	Tosasiepi
	Decespugliatore
	Potatrice ad alla
	Potenza acustica garantito
	Volume del serbatoio della benzina

Indices:

Pagina:

1. Introduzione 153
2. Descrizione dello strumento 153
3. Contenuto della fornitura 153
4. Impiego conforme alla destinazione d'uso 154
5. Avvertenze importanti 154
6. Dati tecnici 157
7. Prima della messa in funzione 158
8. Montaggio ed azionamento 158
9. Istruzioni di lavoro 161
10. Manutenzione 164
11. Stoccaggio 167
12. Smaltimento e riciclaggio 168
13. Risoluzione dei guasti 168

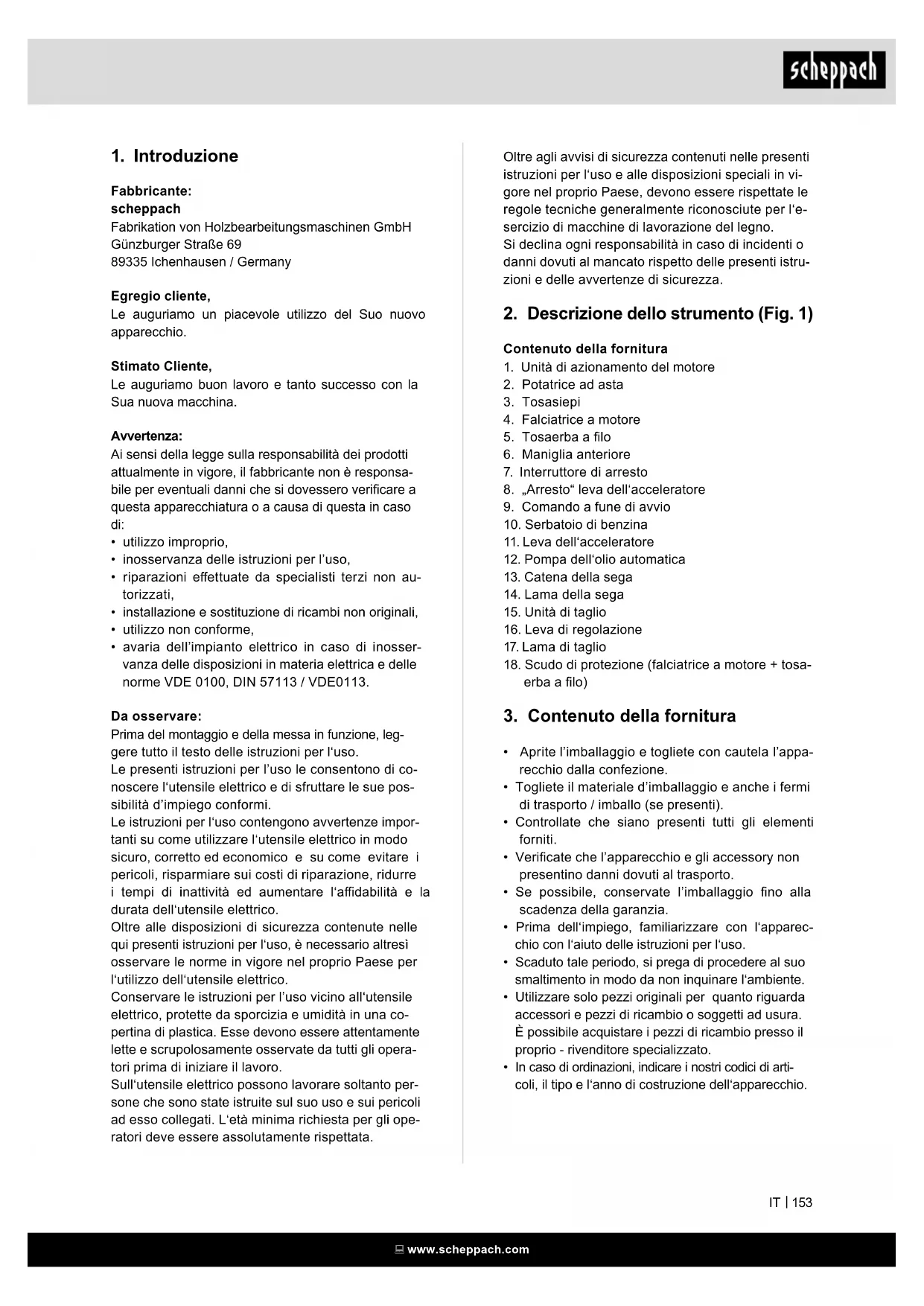

1. Introduzione

Fabbricante:

scheppach

Le auguriamo un piacevole utilizzato del Suo nuovo appearecchio.

Stimato Clients,

Le auguriamo Buon lavoro e tanto successo con la Sua nuova macchina.

Avertenza:

Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsabile per eventuali danni che si dovessero verificare a但这a apparecchiatura o a causa di但这a in caso di:

• utilizzato improprio,
• inosservanza delle istruzioni per l'uso,
• riparazioni effettuate da specialisti terzi non autorizzati,
• installment e sostituzione di ricambi non originali,
• utilizzato non conforme,
• avaria dell'impiano elettrico in caso di inosservanza delle disposizioni in materia elettrica e dellenorme VDE 0100, DIN 57113 / VDE0113.

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impio conformi.

Le istruzioni per l'uso contengono avventenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare suiosti di riparazione, ridurre i tempi di inattività ed augmentare l'affidabilità e la durata dell'utensile elettrico.

Oltre alle disposizioni di sicurezza containute nelle qui presenti istruzioni per l'uso, è necessario altresi osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.

Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli adesso collegati. L'età minima richiesta per gli operatori devese assolutamente rispetto.

Oltreagli avvisidi sicurezza contentuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vis-gore nel proprio Paese, devono essere rispetto le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.

Si declina agli responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avventenze di sicurezza.

2. Descrizione dello strumento (Fig. 1)

Contenuto della fornitura

1. Unità di azionamento del motore
2. Polatrice ad asta
3. Tosasiepi
4. Falciatrice a motore
5. Tosaerba a filo
6. Maniglia anteriore
7. Interruttore di arresto
8. "Arresto" leva dell'acceleratore
9. Comando a fune di avvio
10. Serbatoio di benzina
11. Leva dell'acceleratore
12. Pompa dell'olio automatica
13. Catena della sega
14. Lama della sega
15. Unità di taglio
16. Leva di regolazione
17. Lama di taglio
18. Scudo di protezione (falciatrice a motore + tosaberba a filo)

3. Contenuto della fornitura

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e sono i fermi ditrasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessory non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.
• Prima dell'impiego, familiarizzare con l'apparecchio con l'aiuto delle istruzioni per l'uso.
• Scaduto tale periodo, si prega di procedere al suo smaltimento in modo da non inquinare l'ambiente.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. è possibile acquistare i pezzi di ricambio presso il proprio - rivenditore specializzato.
• In caso di ordinazioni,indicare i nostri codici di arti- coli, il tipo e I'anno di costruzione dell'apparecchio.

ATTENZIONE

L'apparecchio e il materiale di imballaggio non sono gliocattoli per bambini! I bambini non devono lavorare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

Fig. 1 + 2

Unità di azionamento del motore
- Potatrice ad asta
Tosasiepi
- Falciatrice a motore
- Tosaerba a filo
- Chiave per candele (19)
- Chiave a forchetta (20)
- Chiave a brugola Dim. 4 (21)
- Chiave a brugola Dim. 5 (22)
Fascette fermacavo (23)
- Contenitore di miscelazione olio-benzina (24)
- Tracolla (25)
- Maniglia anteriore (Fig. 2)
- 4 viti M5 x 35 (Fig. 2)
- Copertura (Fig. 2)
4 dadi M5 (Fig. 2)

4. Impiegoconforme alla destinazione d'uso

La falciatrice a motore (uso della lama di taglio) è adatta al taglio di sterpaglia leggera, erbacce persistenti e sottomosco.

La tosaerba a filo (uso della bobina di fili con filo di taglio) si adatta al taglio di prati, manti erbosi ed erbacce sottili.

Il totasiepi è adatto soltanto per tagliare siepi, ce-spugli e arbusti.

La potatrice ad asta è concepita per i lavori di sramatura degli alberi. Non è idonea per più importanti lavori di segatura e per l'abbattimento di alberi, né per segare materiali diversi dal legno.

Il rispetto delle istruzioni per l'uso del produttore in allevi. allegato rappresenta un requisito fondamentale per l'uso regolare dello strumento. Ogni utilizzo diverso, non espressamente consentito nelle presenti istruzioni, cui lo comportare danni allo strumento e gravi pericoli per l'utilizzatore. Osservare imperativamente i vincoli imposti dagli avvertimenti di sicurezza.

Si prega di notare che i nostri apparecchi non sono stati costrui per uso commerciale, artigianale o industriiale. Non si assume alcuna responsabilita se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

Attenzione! Per evitare possibili pericoli fisici per l'utilizzatore, lo strumento multifunzione a benzina non deve essere utilizzato per le seguenti operazioni: per la pulizia di marciapiedi e come trinciatrice per la frantumazione disezioni di alberi e siepi.

Inoltre lo strumento multifunzione a benzina non deve essere usato per il livellamento di rialzi nel terrreno, come ad es. mucchi di terra. Per motivi di sicurezza, lo strumento multifunzione a benzina non deve essere utilizzato come gruppo di azionamento per altri strumenti di lavoro e kit di lavoro di qualisi asi genere.

Utilizzare lo strumento multifunzione a benzina solo in modo conforme all'uso previsto. Un uso diverso o che ottrepassi quello previsto è da considerarsi non conforme. L'utente/l'opereatore, e non il fabbricante, è unico responsable dei anni o delle lesions provocati da un uso non conforme.

Chi non deveutilizzare lo strumento:

Persone che non abbiano dimestichezza con le istruzioni per l'uso, bambini di età inferiore a 16 anni, nonché persone sotto l'effetto di alcohol, droghe o farmaci.

5. Avvertenze importanti

Istruzioni di sicurezza

Per il trasporto di dispositivi

• Spegnere sempre il motore all'atto del trasporto.
• Non trasportare, né caricare mai un dispositoivo a motore con utensile di taglio in movimento.
• Trasportare il disposativo a motore solo assumendo una corretta posizione di lavoro:
  dispositivo a motore sulle spalle, mano sinistra sull'impugnatura anteriore e mano destra su quella di dato (questo valeanche per i mancini). Utensile di taglio abbassato vicino al pavimento.
• Per evitare la fuoriuscita di carburante, danni e lesioni, occorre mettere in sicurezza il dispositorio durante il trasporto per evitare che si rovesci. Occorre verificare la tenuta del serbatoio. Si consiglia di svuotare il serbatoio prima del trasporto.
• Alla segna il serbatoio deve essere sempre e migliorasse svuotato.
• In caso di inutilizzato e all'atto del trasporto, montare sempre su qualsiasi strumento una protezione delle lame.
• Fare attenuatione al fatto che nessuna persona o animale si trovi nei pressi dell'area di lavoro (distanza minima di 15m ). Nell'erba tagliata o sollevata possono nascondersi corpi estranei, quali pietre. La responsabilità per la sicurezza nell'area di lavoro è solo vostra, così come la responsabilità per danni a persono o cose.
• Lo strumento multifunzione a benzina non deve essere avviato né utilizzato nei pressi di persono o animali.

• Non utilizzato lo strumento quando si è stanchi o non concentrati, né sost lo'effetto di alcool o droghe. Una disattenzione può causare seri esioni.

• Utilizzare occhiali protettivi approvati. Utilizzare otoprotettori approvati.

• Utilizzato quanti di protezione di qualità.
• Utilizzare buone scarpe da lavoro antiscivolo con punctale in acciaio di sicurezza. Non lavorare mai con lo strumento indossando sandali o addirittura a piedi nudi.
• Indossare assolutamente, nei lavori di taglio forestale, un casco di protezione APPROVATO.
• Non indossare indumenti larghi o gioielli. Indossa-re pantaloni lunghi per la protezione delle gambe. In caso si portino capelli lunghi, indossare un copricapo. Vestiti larghi, gioielli e capelli lunghi posso sono impigliarsi nelle parti in movimento. Indossa-re indumenti da lavoro adatti eaderenti.
• Tenere le parti del corpo e i vestiti lontano dallo strumento di taglio quando si avvia il motore o lo si lascia funzionare.
• Accertarsi durante i lavori di assumere una posizione stabile e sicura. Evitare di procedere all'in-dietro per non rischiare di inciamparsi.
• Evitare posizioni del corpo anomale.
• In caso di utilizzo prolongato dello strumento multifunzione a benzina, possono presentarsi un problema di vasolarizzazione legato alle vibrazioni (sindrome del dito bianco). Non è possible in quello caso fornireindicazioni sulla durata di applicazione, in quanto più varie a seconda da persona a persona. I seguenti fattori sono acuire i sinitomi di tale sindrome:

Problemi di vasolarizzazione delle mani dell'opera-tatore, temperature esterne basse, tempi di utilizzo lunghi. Si consiglia pertanto di indossare quanti da lavoro caldi e di inseire pause regolari dal lavoro.

• Mantenere sempre una postura di lavoro stabile e sicura rimanendo in posizione a sua volta sicura
• Cambiare posizione di lavoro a intervalli regolati per prevenir affaticamenti.
• I gas di scarico dei motori a combustione sono velenos i possono causare asfissia.
• Lo strumento può essere nella funzione solo all'aperto.
• Riempire il serbatoio del carburante solo all'aperto o in aree con sufficiente ventilazione.
• La benzina e i vapori di benzina sono disponibile infiammabili. Tenere lo strumento lontano da materiali infiammabili e fonti di accensione, come ad es. fornì o fornelli. Non fumare durante il rifornimento o l'azionamento dello strumento. Ascugare la benzina eventualmente versata.
• Avviare lo strumento multifunzione a benzina solo in una posizione lontana dal punto di rifornimento.
• Assicurarsi che il coperchio del serbatoio del carburante sia sempre chiuso correttamente. Fare attenzione ad eventuali punti di perdita.

• Con il motore in funzione o macchina calda, non si deve apriere il tappo del serbatoio né rifornire di carburante.

• Aprière lentamente il tappo del carburante in modo che non possano fuoriuscire vapori di benzina.

• Assicurarsi che le impugnature siano asciutte, pulite e libero da miscela di benzina.
• Non utilizzato l'apparecchio perché scappamento e protezione dello scappamento installata correttamente.
• Non toccare lo scappamento. Pericolo di uszioni.
• Utilizzare solo il carburante suggerito nelle istruzioni.
• Conservare la benzina solo dentro appositi contentitori in unippo sicuro.
• Durante il taglio in pendenza, rimanere sempre quello allo strumento di taglio.
• Assicurarsi che non si accumulino oggetti o altri nella testa di taglio, nella calotta di protezione o nel motore.
• Non utilizzato fili metallici o similii nella bobina di fili.
• Lavorare solo durante il giorno o se è presente una Buona illuminazione artificiale.
• Eseguire sempre, prima dell'uso, un controllo visivo dello strumento.
• Controllare che tutte le viti e gli elementi di collegamento siano stretti correttamente.
• Tenere sempre stretto lo strumento con entrambé le mani.
• Controllare, prima di utilizzato lo strumento, che questo, i loro componenti e i dispositivi di protezione non presentino anni o usura e, se necessario, fare eseguire le dovute riparazioni. Non disattivare mai i dispositivi di protezione e di sicurezza. Non utilizzato lo strumento se si evidenziano anni o segni di usura.
• Tenere gli utensili puliti e in corretto stato di funzionamento, in modo da poter lavorare in modo migliorere e più sicuro.
• Mantenere sempre lo strumento durante il lavoro ad una distance sufficiente dal corpo.
• In caso di interruzioni dei lavoro e modifica della posizione, spegnere sempre lo strumento, attendere che lo strumento di taglio si arresti e spegni-re il motore.
• Non lasciare mai lo strumento incustodito sul posto di lavoro. Durante le interruzioni del lavoro, conservare lo strumento in un posto sicuro.
• Non farsi distrarre nelle lavora con lo strumento. Si potrebbe perdere il controllo sullo strumento stesso. Non utilizzare mai lo strumento in caso di pioggia, ambiente umido o bagnato, né stoccarlo all'aperto.
• Qualora lo strumento dovesse bagnarsi, attendere fino a quando non sia completenesse asciutto prima di riutilizzarlo.

• Evitare il contatto con corpi metallici, pietre etc.

• Analizzare la presenza di corpi estranei nell'area di lavoro prima di procedere al lavoro stesso e rimuoverli se presenti. Qualora si dovesse comunque incontrare un corpo estraneo durante il taglio, spegnere lo strumento e rimuovere tale corpo estraneo.

• Nel caso in cui il tagliaerba, il decespugliatore o la potatrice ad alla dovessero bloccarsi a causa di corpi estranei (pietre, accumulo di erba, rami o simuli), rimuovere tali corpi estranei utilizzato un oggetto non allato. Non rimuovere mai i corpi estranei con le dita. Questo può determinare gravi lesions. Utilizzare quanti di protezione adatti.
• Tenere assolutamente lo strumento in funzione lontano dal corpo.
• Non sovraccaricare la macchina e non eseguire nessun lavoro per il quale lo strumento non sia predisisto.
• Assicurarsi che le aperture di ventilazione siano sempre prive di sporco.
• Tenere lo strumento fuori alla portata dei bambini.
• Conservare lo strumento in un luogo sicuro e asciutto.
• A seguito di un urto o in caso di danni di altre tipo, controllare la presenza di danni sulla macchina.
• Tenere le parti del corpo e i vestiti lontano alla testa di taglio quando si avvia il motore o lo si la scia funzionare.
• Fare particolare attenzione, all'atto della tosatura di bordi di prati, margini che presentano ghiaia e simili, al fatto che non sia possibile che pietre e terra vengano proiettate all'esterno dal llo di taglio.
  Nonattraversare mai strade o sentieri con lo strumento attenuato.
• Non tagliare mai opponentendosi a oggetti duri, come pietre e simili. Si evitano in quello modo lesioni e danni allo strumento.
• Non utilizzato mai lo strumento alla dispositivo di protezione.
• Non fermare mai con le mani il disposativo di taglio. Attendere sempre no a quando questo non si sia fermato da solo.
• Procedure con la testa di taglio il più vicino possibile al terreno.
• Tagliare solo erba che cresce sul terreno. Non è ammesso tagliare l'erba che si presenta nelle crepe dei muri o sopra a delle rocce.
• In caso di utilizzo di strumenti di taglio metallici, sussiste fondamentalemente il pericolo di un contraccolpo, qualora lo strumento incontri un ostacolo sso (pietre, alberi, rami etc.). In quello caso lo strumento subisce un contraccolpo dovuto alchio di direzione.
• Assicurarsi che non si accumulino oggetti o altri nella testa di taglio, nella calotta di protezione o nel motore.

• Utilizzare il dispositivo solo con dispositivo di protezione.

• Disattivare sempre lo strumento prima di spegnerlo.

• Fare attentzione al possibile rischio di lesioni nell'aarea del dispositorio di taglio che serve per tagliare il lo.
  ATTENZIONE: Lo strumento di taglio continua a ruotare per alcuni secondi dopo lo spegnimento della macchina.
• Riporre lo strumento solo dopo che lo strumento di taglio si sua arrestato completeness e il motore sua stato spento.
• In caso di strumento di taglio danneggiato, sostuirlo immediamente con uno nuovo.
  Utilizzare sempre e solo li originali. Non utilizzare mai, alippo di un lo di nylon, li metallici.
• Lo strumento e i dispositivi di taglio devono essere controllati e sottoposti a manutenzione regolarmente e in modo professionale. Eventuali danni devono essere riparati presso un'olfcina specializzata.
• Utilizzare solo accessori raccomandati dal produttore. Vedere la sezione Manutenzione / accessori.
• Non utilizzato in nessun caso lame di taglio metalliche, utensili di taglio con catene orientabili o coltelli a mazza.
• Lasciare che sua solo personale specializzato e quali cato a riparare il vostro strumento, e solo utilizzando pezzi di ricambio originali. In quello modo si garantisce il costante funzionamento sicuro dello strumento.

Rischi residui

• Anche quando si utilizes correttamente quello strumento, rimangono sempre rischi residui. In relazione alla modalità costruttiva e alla realizzazione di quello strumento possono presentarsi i seguenti pericoli.
• Danni alla salute, risultanti delle vibrazioni di mano e braccio, qualora si utilizzizi il dispositorio per un lasso di tempo prolongato o non lo si usi o sottoponga a manutenzione in modo regolare.
• Lesioni e danni materiali, dovuti alla proiezione di pezzi di utensili all'esterno, che sono essere proiettati in modo inaspettato, a causa di danni, usura o applicazione non regolare, dallo strumento.
• Avviso! Questo strumento genera un Campo magnetico durante il funzionamento. Tale campo cui danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesionserie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impiano medico prima di utilizzato lo strumento.

• Iniziare sempre il taglio con la sega a catena in funzione. Eseguire il taglio in modo che la sega non rimanga conccata nel legno.

• Durante agli taglio, utilizzare la graffa come punto di appiglio e cominciare sempre il taglio con catena della sega in funzione. Eseguire il taglio in modo che la sega non rimanga conficcata nel legno.

• Fare attenuation in modo particolare ai rami sotto-posti a tensione.
• Ritirare lo strumento dal legno solo con catena della sega in funzione.
• Non lavorare mai sopra l'altezza delle spalle o usingo una mano.
• Tenersi sempre all'esterno della direzione di caduta. Non fermarsi su pendii sopra all'albero da abbattere.
• Eseguire i lavori di segatura su un albero che si trova su un perdio sempre laterallmente e mai al di sopra o al di fatto.
• Fare sempre attenzione alla direzione di caduta dei pezzi da staccare.
• Non attaccarsi mai alla punta della barra di guida per il taglio e non segare mai alla punta della barra di guida
• Pericolo di contraccolpi! Il pericolo di contraccolpi sussiste sempre se la punta della barra di guida entra in contatto con legno o altri oggetti. La sega a catena diventa in quello caso incontrolabile e può scagliarsi con forza in direzione dell'operatore.
• Non utilizzato mai lo strumento in qualità di leva per lo spostamento di oggetti.
• All'atto del trasporto e della conservazione, utilizzare sempre la protezione della catena.
• Bloccare il dispositivo durante il trasporto, al fine di evitare perdite di carburante, danni o lesions.
• Avviso!

Tenere i passanti a distanza dallo strumento, senza comunique lavorare mai da soli.

• Tenersi sempre a portata d'orecchio rispetto a qualcun altro, qualora si abbia bisogno d'aiuto.
• Arrestare essere inedugio il motore quando si avvicina qualcuno.
• Assicurarsi che la catena della sega non entri a contatto con corpi estranei, quali pietre, recinzioni, chiodi o simili. Tali oggetti possono essere proietati all'esterno e ferire l'operatoratore o i passanti, comeanche danneggiare la catena della sega.
• Le(norme nazionali possono imporre dei vincoli all'utilizzo della potatrice ad asta.
• Non utilizzato la potatrice ad asta e il tosasiopi in nessuna posizione alla quale sia possible arrivare ad una distanza inferiore a 10m da linee ad alta tensione.

Prima di qualsiasi operazione sullo strumento stesso (ad es.trasporto, montaggio, lavori di modifica, pulizia e manutenzione), estrarre la pipetta della candelà!

Montare sempre subito la protezione per il trasporto.

6. Dati tecnici

MFH3300-4P
Dati tecnici
Dati di taglio del tagliaerba
Diametro di taglio	430 mm
Spessore del filo	2 x 2,4 mm
Lunghezza del filo	4 m
Numero di giri tagliaerba max.	7000 min1
Dati di taglio del decespugilatore
Diametro di taglio mm	255 mm
Spessore della lama di taglio	1,4 mm
Numero di denti	3
Numero di giri decespugilatore max.	8500 min-1
Dati di taglio del totasiepi
Diametro di taglio	24 mm
Lunghezza della lama	406 mm
Lunghezza di taglio	400 mm
Velocità di taglio max.	1550 min-1
Dati di taglio della potatrice ad asta
Lunghezza della rotaia di guida	305 mm
Lunghezza di taglio	254 mm
Tipodi rotaia di guida	AL10-39-507P
Divisione motosega	3/8"
Tipodi catena	3/8.50-39
Spessore dei denti della sega	1,27
Volume del serbatoio dell'olio	0,125 l
Azionamento
Cilindrata	32,6 cm3
Potenza nominale del motore	0,9 kW
Numero di giri senza carico	3000 ±200 min-1
Volume del serbatoio della benzina	0,9 l
Tipodi motore	Motore a 2 tempi, raffreddato ad aria
Peso tagliaerba	7,2 kg
Peso decespugliatore	7,2 kg
Peso potatrice ad asta	7,1 kg
Peso totasiepi	7,7 kg

Salvo modifiche tecniche!

Informazioni relative allo sviluppo di rumore misurato in base alle norme in vigore:

Pressione acustica L_pA = 94 dB(A)

Potenza acustica L_ A = 114 dB(A)

Incertezza di misura K_PA = 3 ~dB(A)

Indossare una protezione per l'uditio.

L'esposizione al rumore cui provocare la perdita dell'udito.

Tagliaerba: Vibrazioni A = 4,8m / s^2

Decespugliatore: Vibrazioni A = 4,12m / s^2

Tosasiepi: Vibrazioni A by = 4,77m / s^2

Potatrice ad asta: Vibrazioni A_hy = 4,32 ~m / s^2

Incertezza di misura K_PA = 1.5 m/s^2

Ridurre al minimo le vibrazioni e la rumorosità!

• Utilizzare sostanto apparecchi che si trovano in uno stato perfetto.
• Eseguire regolarmente la manutenzione e la pulizia dell'apparecchio.
• Adattare il proprio modo di lavorare all'apparecchio.
  Non sovraccaricare l'apprecchio.
• Far eventualmente controllare l'appareccchio.
• Spegnere l'apparecchio quando non viene utilizzato.
• Indossare un paio di guanti.

Nelle presenti istruzioni per l'uso i punti riguardanti la sicurezza sono contrassegnati dal seguente symbolo:

7. Prima della messa in funzione

Controllare lo strumento prima di agli messa in funzione:

• Tenuta del sistema del carburante.
• Stato impeccabile ed integrità dei dispositivi di protezione e del dispositivo di taglio.
• Posizionamento corretto di tutti i collegamento a vite.
• Mobilità di tutte le parti in movimento.

Carburante ed olio

Carburanti consigliati

Utilizzare una miscela di benzina perché piombo e di olio speciale per motori a 2 tempi. Realizzare la miscela di carburante come da tabella di miscelazione del carburante.

Attenzione: Non utilizzato una miscela di carburante che sua stata stoccata per un periodo superiore a 90 giorni.

Attenzione: Non utilizzato olio per motori a 2 tempi con un rapporto di miscela consigliato di 100:1. In caso di danni al motore dovuti a lubrificazione insufficiente, decade la garanzia del produttore sul motore.

Attenzione: Utilizzare per il trasporto e lo stoccaggio di carburante solo contentori appositamente predisposi e ammessi.

Inserire sempre la quantità corretta di benzina ed olio per motore a 2 tempi nella bottiglia di miscelazione in dotazione. Scuotere poi bene il contentatore.

Non utilizzato mai olio per motori a 4 tempi o motori a 2 tempi raffreddati ad acqua. Questo potrebbe sporcare la candela d'accensione, bloccare l'elemento di scarico dell'aria o fare incastrare l'anello del pistone.

Le miscela di carburante non utilizzate per un mese o più possono intasare il carburatore o influenzare il funzionamento del motore. Non insere il carburante necessario all'interno di un contentatore a tenuta d'aria e conservarlo in un locale buio e freddo.

Tabella di miscelazione del carburante

Procedura di miscelazione: 40 parti di benzina per 1 parte di olio

Esembio:

1 | Benzina : 0,025 | Olio per motore a 2 tempi
5 | Benzina : 0,125 | Olio per motore a 2 tempi

Avviso! Fare attenzione ai gas di scarico.

Spagnere sempre il motore prima di eseguire il rifornimento. Non insereire mai benzina nella strumento quando il motore è in funzione o è caldo. Sussiste il pericolo di incendio!

Riempire il serbatoio solo all'aperto o in locali con sufficiente ventilazione. Assicurarsi che il carburante o l'olio per catena non penetrino nel terreneo (tutela ambientale). Utilizzato un supporto idoneo.

8. Montaggio ed azionamento

MONTAGGIO

All'atto del montaggio di esta macchina, si prega di attenersi alle relativeindicazioni di montaggio indicate.

1 Montaggio della maniglia sulla macchina e Fig. 2-3

• Installare la maniglia anteriore come migliorato in figura 2.
• Assicurarsi che il perno sia allineato con il foro. Fissare le viti ma ricerca stringere; regolare prima la posizione di lavoro più comoda con le tracolle. La maniglia anteriore dovrebbe essere allineata come migliorato nelle figure 2 + 3 , per poi stringere le viti.

2. Montaggio del manico Fig. 4

• Estrarre il perno di arresto (a) e premere la parte inferiore del manico (b) verso il basso, fino a quando il perno di arresto non sia innestato. Il perno (a) è in posizione corretta se si inserisce completeness nel foro.
• Stringere a Anything punto la manopola (d) in modo sicuro.

3. Montaggio della protezione Fig. 5-7

• Fissare la protezione con la chiave in dotazione come accessorio standard; stringere le viti.
  Avviso! Non utilizzato mai la macchina segna protezione!

4. Montaggio e smontaggio dei dispositivi di taglio

Tagliaerba / Bobina di fili Fig. 8-9

• Allentare il dato.
  Allineare i due fori di flangia e copertura nella stessa direzione. Tenere la flangia con un cacciavite eruotare la chiave a tubo in senso orario; il dato si allenta. Rimuovere la copertura allentando il dato.
• Fissare la testina di taglio in nylon.
  Continuare a tenere la flangia, aplicare la testina di taglio in nylon sul manico e ruotarla in senso antiorario; si fissa in quello modo la testina di taglio in nylon. Fig. 9
• Allentare la testina di taglio in nylon.
  Tenere la flangia con un cacciavite e ruotare poi la testina di testa in nylon in senso orario; a quello punto è possible la sostituzione.

Decespugliatore / Lama di taglio

Fissare la lama. Fig. 10-12
Estrarre la flangia esternauponaver allentato il dado.Allineare poi la lama (17),la flangia esterna (17a),la copertura (17b) e il dado.Assicurarsi che la direzione di rotazione della lama corrisponda alla direzione della freccia sulla lama stessa.Tenerelalangia con un cacciavite e stringere il dato in senso antiorario;assicurarsi che il dato sa fissato correttamente.
- Allentare la lama. Tenere la flangia con un cacciavite e allentare il dato; a quel punto è possible estrarre la lama.

Avviso!

Assicurarsi prima dell'uso che la testina di taglio sia montata correttamente!

FUNZIONAMENTO

Quando si lavora con lo strumento come toseraebra a file e decespugliatore, occorre che la calotta di protezione in plastica per il funzionamento delle lame e del filo sua montata, al fine di evitare la proiezione all'esterno di oggetti.

La lama integrata (A) nella calotta di protezione del filo di taglio taglia automaticamente il filo alla lunghezza ideale. Fig. 18 (A)

5. Applicazione della cinghia. Fig. 13-17

• Lo strumento delve essere utilizzato con la tracolla.
• Equilibrare per prima casa la macchina quando è ancora spenta.
• Indossare la tracolla.
• Regolare la lunghezza della cinghia in modo che il moschettone (k) si trovi a circa un palmo sotto alle ancche. Agganciare lo strumento multifunzione a benzina al moschettone. Agganciare lo strumento multifunzione a benzina al moschettone.

• Lasciare oscillare la macchina.

• Lo strumento di taglio può toccare più diritto il terreno, in caso di normale posizione di lavoro.

• Agganciare lo strumento, con motore in funzione, al moschettone (k) della tracolla.
  Passante di sicurezza sulla tracolla ATTENZIONE! In caso di emergenza è possibile tirare il passante di sicurezza (I) sulla tracolla. La macchina si stacco a quel punto immediatamente alla tracolla e cade a terra.

6. Montaggio del tosasiepi (Fig. 40-42)

• Rimuovere la vite (d), far combaciare i fori (c) e riavitare la vite (d).
• Inserire in modo preciso il tosatiepi (15) sull'asta di collegamento (3) come rappresentato in figura 40.
• Serrare con la vite (a).
• Regolazione dell'inclinazione quando lo sblocco del sistema di blocco (fig. 41)
• Il tosasiepi cui estere inclinato da 0^ a 90^ (fig.42).

7. Montaggio di lama e catena della sega (Fig. 43-45)

• Rimuovere la copertura della ruota dentata (Fig.45/Pos.J) allentando il dato di fissaggio (Pos.I). La catena della sega (Pos.F) si inserisce, come rafigurato, nella scanalatura perimetrale della lama (Pos.E).
• Fare attenuation all'orientamento dei denti della catena (Fig. 44). Portare la catena della sega attorno alla ruota dentata (Pos. H). Nel fare quello, assicurarsi che i denti della catena della sega si innestino in modo sicuro nella ruota dentata.
• Inserire la lama, come mostrato in figura 44, nel supporto sull'ingranaggio. La lama deve agganciarsi nel bullone di messa in tensione della catena (Pos. G).
  Applicare la copertura della ruota dentata.

Attenzione! Stringere definitivement la vite di fissaggio solo dopo aver regolato la tensione della catena (vedi punto 7.1).

Tensionamento della catena della sega (Fig. 45-48)

Attenzione! Prima di agli lavoro di controllo e regolazione staccare sempre la pipetta della candela.

• Allentare di alcuni giri la vite di fissaggio (Pos. I) della copertura della ruota dentata (Fig. 45).
• Regolare la tensione della catena con l'apposita vite di messa in tensione (Fig. 47/ Pos. K). Girando la vite versus destra aumenta la tensione della catena, girandola invece verso sinistra diminuisce. La catena della sega è correttamente tesa se al centro della lama può essere sollevata di ca. 2 mm (Fig. 46).

• Stringere la vite di fissaggio della copertura della ruota dentata (Fig. 48).

• Attenzione! Tutti gli elementi della catena devono trovarsi nella scanalatura di guida della barra.

Avvertenze per la messa in tensione della catena:

La catena della sega deve essere correttamente tesa per garantire un funzionamento sicuro. Si è in presenza della tensione ottimale quando la catena della sega può essere sollevata di 2mm al centro della lama.

Visto che la catena della sega si riscalda durante l'uso e si modifica duncque la sua lunghezza, controllare la tensione della catena al più tardi agli 10 min. e regolarla secondo necessità.

Questo vale soprattutto per le catene nuove. Una volta terminato il lavoro, allentare la catena della sega perché raffreddandosi si accorcia. In quello modo si evita che la catena subisce danni.

Riempimento con benzina

Pericolo di lesioni! La benzina è esplosiva!

Spagnere il motore e farlo raffreddare!
Indossare quanti di protezione!

Evitare il contatto con la pelle o gli occhi!

Attenersi assolutamente alla sezione „Istruzioni di sicurezza".

• Rifornire il disposativo solo all'aperto o in aree con sufficiente ventilazione.
• Pulire la zona circostante l'area di riempimento. Impurità nel serbatoio causano anomalie di funzionamento.
• Scuotere ancorta una volta il contentitore con la miscela di carburante prima di rabboccare conesso il serbatoio.
• Aprire con cautela il tappo del serbatoio (B), per scaricare eventuali sovrappensioni presenti. Fig. 19
• Riempire attentamente con la miscela di carburante fino al bordo inferiore del bocchettone di riempimento.
• Richiudere il tappo del serbatoio (B). Accertarsi che il serbatoio sia chiuso a tenuta.
• Pulire il tappo del serbatoio e l'area circostante.
• Verificare l'assenza di difetti di tenuta sulle linee del carburante.

Prima dell'avvio del motore, allontanarsi di almeno tre metri alla luogo di rifornimento.

Scarico della benzina Fig. 36

Svuotare il serbatoio solo all'aperto o in locali con sufficiente ventilazione. Assicurarsi che il carburante o l'olio per catena non penetrino nel terreno (tutela ambientale). Utilizzare un supporto idoneo.

• Tenere un contentatore di raccolta除去 al tappo di scarico della benzina.

• Apriere il tappo a vite del serbatoio e rimuoverlo.

• Fare uscire la miscela benzina/olio completamente.

• Stringere di nuovo manualemente il tappo a vite del serbatoio.

9. Avvio dello strumento

Non avviare lo strumento prima che sua montato completeness.

Pericolo di lesioni!

Avviare lo strumento combinato a benzina so- lo se è collegato uno dei dispositivi accessori! Rimuovere la relativa protezione di trasporto e ispezionare lo strumento per verificare che sia in buono stato. Non utilizzato mai uno strumento danneggiato, regolato o sottomosto a manutenzione in modo errato oppure non montato completamente e in modo sicuro.

Eseguire in controlo prima dell'uso!

• Controllare che lo strumento sia in condizioni sicure:
• Verificare eventuali perdite sullo strumento.
• Controllare la presenza di danni visibili sullo strumento.
• Controllare che tutti i componenti dello strumento siano applicati in modo sicuro.
• Controllare che tutti i dispositivi di sicurezza siano in condizioni adeguate.

Avvio Fig. 17, 19-23

Non appena si è montato lo strumento correttamente, avviare il motore come segue:

1. Portare l'interruttore del motore in posizione ON. Fig. 20
2. Portare la leva di lavoro dello starte in posizione. Fig. 20
3. Premere la pompa della benzina più di 5 volte. Fig. 19
4. Tirare la maniglia del comando a fune del motori
   no di avviamo (9) per l'avvio del motore da 3 a
   5 volte. Fig. 21
   ATTENZIONE! Non mettere mai il piede sul man
   nico, né inginocchiarsi su diesso.
5. Attendere brevamente e portare poi la leva di commando dello starter in posizione. Fig. 22
6. Se il motore funziona a vuoto, premere per prima casa la leva di rilascio (8) e premere poi la leva dell'acceleratore (11). Lo strumento è in funzione. Fig. 23
7. Se si presentano problemi, spegnere il motore; lo strumento smette di funzionare. Se si vuole arrestarle la testina di taglio, rilasciare la leva dell'acceleratore (11). Fig. 23

8. Se si presenta un problema, tirare il perno della cintura di sicurezza e staccare subito la falciatrice a motore. Fig. 17

9. Con motore caldo, la leva dell'acceleratore cui èsere impostata direttamente in posizione ON al riavvio della macchina.

Avvertenza: Se il motore non si avvia nemmeno dopo moltiplici tentativi, leggere la sezione "Eliminazione dei problemi al motore".

Avvertenza: Estrarre il dato a fune di avvio sempre in modo diritto. Se lo si estrae formando un angolo, si genera dell'attrito sull'occhiello. A seguito di tale attrito, la corda si consuma e si usura più rapidamente. Tenere sempre la maniglia del dispositivo di accensione quando si reinserisce la corda. Non lasciare mai che la corda scatti all'indietro dopo che è stata estratta.

Avverenza: Non avviare il motore nell'erba alta.

Attenzione: Dopo che il motore è stato spento, il dispositivo di taglio continua a funzionare ancora per alcuni secondi; tenere pertanto a distanza il dispositivo di taglio sono a quando lo non si sa ia arrestato completeness!

9. Istruzioni di lavoro

Operazioni con la falciatrice a motore/tagliaerba a benzina

• Prendere per prima casa dimestichezza con l'utilizzo e il dato dell'uso quando lo spesso è spento, nel caso in cui si lavorasse con una falciatrice a motore a benzina per la primaolta.
• La falciatrice con motore a benzina è concepita in modo da poter essere controllata dall'opereatore esclusivamente dal lato destro del corpo.
• Tenere sempre ben stretta la falciatrice con motore a benzina tenero entrambé le mani sulle maniglie.
• Tenere con la mano destra la maniglia di comando e con quella sinistra la maniglia dell'asta manuale.
• Fare sempre attenzione al fatto che lo strumento di taglio continua a ruotare ancora per un breve lasso di tempo dopo che si è rilasciate la leva dell'acceleratore.
• Assicurarsi che il funzionamento a vuoto del motore sia impeccabile, in modo che lo strumento di taglio non ruoti più quando non si preme la leva dell'acceleratore. (vedere Manutenzione)
• Lavorare sempre ad un numero di giri elevato; in questo modo si ottengono i migliorori risultati di taglio.
• Muovero lo strumento con una traiettoria uniforme a forma di arco, da sinistra a destra e poi in senso contrario. Passare poi al taglio della sezione successiva. Fig. 39

Attenzione: Portare sempre lo strumento indietro in posizione iniziale prima di procedere al taglio della sezione successiva.

• Se durante il lavoro si urta una pietra o un albero, spegnere il motore ed estrarre la pipetta della can-dela, per poi controllare la presenza di eventuali danni sulla falciatrice con motore a benzina.
• Attenzione: In caso di operazioni su terrelli accidentati e su pendii, portare sempre particolare attenzione. In caso di erba alta, eseguire il taglio gradualmente, in modo da non sovraccaricare lo strumento. Tagliare per prima casa le punte, procedendo poi con un lavoro graduale.
• Indossare sempre occhiali protettivi ed otoprotetto rie, nei lavori di taglio forestale, un casco di protezione APPROVATO.
• Sterpaglia, piante selvatiche, piccoli alberelli (diametro massimo del tronco pari a 2 cm) ed erba alla da ripulire.
• In caso di utilizzo di strumenti di taglio metallici, sussiste fondamentalemente il pericolo di un contraccolpo, qualora lo strumento incontri un ostacolo fisso (pietre, alberi, rami etc.). In quello caso lo strumento subisce un contraccolpo dovuto al cambio di direzione.
• Per quanto riguarda sterpaglia e piante selvatiche, "immergere" il tosasiepi dall'alto. In quello modo si trita il materiale da tagliare.
• Attenzione! Lalama continua a funzionare! Non frenare la lamac con la mano.
• Tenere la lama/unità di taglio della falciatrice a motore lontano dai piedi.

ATTENZIONE: In caso di utilizzo di questa tecnia di lavoro, procedere con particolare attenzione, poiché quando maggiore è la distance dello strumento di taglio da terra, tanto magiore sare il pericolò che il materiale da tagliare e oggetti esterni possano essere fiondati all'esterno.

Falciatura con il tagliaerba

Utilizzare sempre la cassetta del filo per ottener un taglio pulitoanche su bordi irregulari, pali di recinti e alberi.
- Avvicinare il filo di falcatura ad un ostacolo con attenzione e tagliare con la punta del filo attorno all'ostacolo stesso. In caso di contatto del filo di falcatura con pietre, alberi e muri, il filo si sfrangia prematuramente o si rompe.
Non sostituire mai il filo in plastica con un filo metallico - Pericolo di lesioni!

Sistema automatico con filo di falcatura (Fig. 36)

Il tagliaerba è consegnato assieme ad una cassetta del filo piena. Il filo si usura durante il lavoro. Per continuare ad alimentare con filo nuovo, preme- re il dispositivo di azionamento sulla cassetta del filo con motore in funzione con forza sul terreno. Il filo viene sbloccato automaticamente alla forza centrifuga. Mediente la lama sulla protezione di taglio, si accorrca il filo di falcatura alla lunghezza desiderata.

Lavoro con il tosatiepi

• Il tosasiepi è adatto soltanto per tagliare siepi, ce-spugli e arbusti.
• Tenere il totasiepi con entrambe le mani ad una distanza di sicurezza.
• Il diametro di taglio massimo dipende dal tipo di legno, dall'ètà, dall'umidità contentuta e alla durezza del legno.
• Accorciare dunque i rami molto spessi alla lunghezza adeguata prima di tagliare la siepe usando un'apposita cseoia.
• Il tosasiepi più essere spostato, grazie alla sua la-ma bilato, in avanti o all'indietro oppure da un lato all'altro con movimento oscillatori.
• Tagliare per prima casa i lati delle siepi e solo successivement il bordo superiore.
• Tagliare la siepe dal basso verso l'alto.
• Tagliare la siepe a forma di trapezio. Questo impedisce la calcificazione della parte inferiore della siepe a causa dell'assenza di luce.
• Tendere una corda per tracciare su tutte la lunghezza della siepe se si desidera potare il bordo superiore della siepe in modo uniforme.
• Eseguire il tagli in più passate se è nécessaria una potatura massiccia.
• Rimuovere assolutamente dalla siepe componenti esterni (ad es. filo metallico), in quanto tali pezioni possono danneggiare le lame del tosasiepi.
• Attenzione! Le lame continuano a funzionare! Non frenare le lame con la mano.

Il momento giusto per tagliare:

• Siepe di latifoglie: Giugno e ottobre
• Siepe di conifere: Aprire e agosto
• Siepe a rapida crescita: da maggio agli 6 settimane circa

Fare attenzioneagli uccelli che fanno il nido nella siepe.Posticipare il taglio della siepe o tralasciare I'area interessata.

Regolazione angolare

Il tosasiepi può essere regolato in base alle varie condizioni di lavoro, ruotando la testa di taglio da +90^ a -75^ . Fig. 42.

• Attenzione! Eseguire la regolazione solo a motore spento!

• Premere sulle due leve e regolare la testa di taglio nella posizione desiderata. Fig. 41

• Rilasciare le due breve fino a quando non si innestano nella dentatura.
• Prima della messa in funzione, controllare che la leva di regolazione sia innestata correttamente. Fig. 42

Lubrificare le lame e ilsystema di regolazione angolare con olio lubrificante ecocompatibile prima di iniziare il lavoro.

Oliare le lame regolarmenteanche durante il lavoro stesso.

Attenzione! Oliare solo a motore spento!

ATTENZIONE: Un utilizzo errato o improprio cui danneggiare il tosasiepi e provocare gravi lesioni dovuti alla proiezione di pezzi all'esterno.

Per ridurre il rischio di incidenti dovuti al totasiepi, rispettare i seguenti punti:

• Non tagliare mai arbusti o peszzi di legno con dia-metro superiore a 2 cm.
• Evitare il contatto con corpi metallici, pietre etc.
• Controllare regolarmente la presenza di danni sul tosasiepi. Non continuare mai ad usare un tosasiepi danneggiato.
• In caso di smussamento evidente del tosasiepi, occorre farlo agli, come da disposizioni, da un tecnico qualificato. In caso di palese squilibrio, sostuire il tosasiepi.

Lavoro con la potatrice ad asta

Catena della sega di lubrificazione e binario di guida

Si consiglia in quello caso diutilizzare unolio per catene di normale uso commerciale.

• Rimuovere il coperchio del serbatoio dell'olio. (Fig. 47 /L))
• Riempire il serbatoio della sega a catena (Fig. 47/M) sono all' 80% con olio per catene.
• Chiudere il coperchio

Controllo dell'alimentazione di olio

Assicurarsi sempre che ilsystema di lubrificazione automatica ad olio funzioni correttamente. Assicurarsi inoltre che il serbatoio dell'olio sia sempre pieno. Durante i lavori di segatura, la barra e la catena devono sempre essere lubricate a sufficientia per ridurre l'attrito con la lama della sega a catena.

La lama della sega a catena e la catena della sega stessa non devono mai essere prise di olio. Se si lavora con la sega asciutta o non lubricificata abbastanza, la potenza di taglio diminuisce, la durata della lama della sega si riduce, la catena si smussa rapidamente e la barra si usura notevolmente a causa del surriscaldamento.

La carena diolio si riconosce alla formazione di fumo o dallo scolorimento della guida.

Per controllare la lubrificazione della catena della sega, tenere la sega, con la relativa catena, su un foglio di carta e farla funzionare al massimo per un paio di secondi.

Sul foglio è possibile controllare la relativa quantità di olio impostata.

La catena della sega deve spargere sempre una piccola quantità di olio. Dop o whoi secondi deve essere visibile una leggera traccia di olio.

Accertarsi sempre che sia sempre presente una sufficiente quantità di olio nel serbatoio dell'olio ai fini della lubrificazione della catena della sega.

Lubrificazione automatica della catena della sega - Possibili regolazioni di precisione!

Regolazione di precisione Fig. 49.

Con la vite (S) è possible augmentare o ridurre la quantità d'olio.

In senso orario - Si riduce la quantità d'olio (-)
In senso antiorario - Si aumento la quantità d'olio (+)

Misure preventive per la procedura di segatura

Non posizionarsi proprio sotto al ramo che si desidera potare. Il pericolo che il ramo cada su di voi in modo inaspettato è molto elevato. In generale si consiglia di applicare la sega per rami con un angolo di 60^ rispetto al ramo stesso.

Tenere ben stretto lo strumento con entrambe le mani durante il processo di taglio ed assicurarsi sempre di essere in posizione di equilibrio e in buone condizioni.

• Non provare mai ad azionare lo strumento con una mano sola. La perdita di controllo sullo strumento cui provocare lesioni gravi o addirittura mortali. Non lavorare mai su una Scala, un ramo nodoso o altri fondi non sicuri.
  Non segare i rami robusti in un unico passo, ma sempre in più passi.
• Per il taglio, accostare la catena della sega al ramo.
• Per guidare lo strumento, applicare una leggera pressione, allaComunque sovraccaricare il motore.

Prima del taglio, liberare l'area di lavoro da rami e sottobosco. Creare poi una zona di ripiego, lontana dal punto in cui i rami tagliati possono cadere, e ri- muovere da li qualsiasi ostacolo. Tenere pulita l'area di lavoro e rimuovere subito i rami tagliati. Fare atten- zione alla propria posizione, alla direzione del vento e alla possibile direzione di caduta dei rami. Siate sempre pronti qualora i rami caduti restituiscano un contraccolpo. Posizionare gli altri utensili e strumento ad una distanza di sicurezza rispetto ai rami da tagliare, ma non all'interno dell'area di ripiego.

Monitorare sempre lo stato dell'albero.

Ricerca segn di putrefazione ed espulzione nelle radici e nei rami. Se è presente putrefazione all'interno, i rami sono spezzarsi e cadere in modo inaspettato durante il taglio. Esaminare a vista anche eventuali rami spezzati e rami morti, che potrebbero staccarsi a seguito delle vibrazioni e crollare su di voi. In caso di rami spessi o pesanti, eseguire prima ima piccola incisione sotto al ramo, prima di iniziare il lavoro dall'alto verso il basso, al fine di evitare che il ramo si spezzi.

Tecnica fondamentale di taglio

I rami pesanti si rompono leggermente durante la potatura e si staccano lunghe strisce di corteccia dal tronco, il che può danneggiare in modo duratto l'albero. Rispettando la segunte tecnia di taglio, è possibile ridurre sostzialmente quello rischio:

• Incominciare a segare per prima casa il ramo ad una distanza di circa 10 cm dal tronco, nella parte inferiore del ramo stesso
  Applicare un altro taglio da sopra ad una distanza di circa 15 cm dal tronco.
• Procedere alla segatura fino a quando il ramo non si rompe. In quello caso non sussiste più il rischio di le dedere la corteccia sul tronco.
• Rimuovere infine con un taglio netto dall'alto, lungo il tronco, il moncone di ramo rimanente.
• Per ridurre il più possibile i danni all'albero, consigliamo inoltre di sigillare il punto di taglioanche con mastice da innesto.

Pericoli dovuti a forze reattive

Durante il funzionamento della catena della sega, si producono forze reattive. Tali forze, che devono essere applicate sul segno, agiscono in opposizione rispetto all'operatore. Si presentano quando la catena in funzione entra in contatto con un oggettto fisso, come un ramo, o si incastra. Tali forze sono portare ad una perdita del controllo e+dunque a possibili lesioni.

La comprensione dell'insorgere di tali forze cui sono dinque aiutare ad evitare attimi di terrrore e perdita del controlo.

Questa sega è configurata in modo da renderere meno forti ed evidenti gli effetti dei contraccolpi rispetto alle seghe a catena tradizzionali.

Tenere comunque sempre una presa salda e una Buona posizione, al fine di mantenere comunque, anche in caso di dubbi, il controllo sullo strumento.

Gli effetti più frequently sono:

• Contraccolpo
• Rinculo
• Ritorno

Contraccolpo

Un contraccolpo può presentarsi se la catena della sega in movimento entra in contatto nel settore superiore della barra di guida con un oggetto fisso o si incastra.

La forza di taglio della catena esercita dunque sul la sega una forza di rotazione in direzione contraria rispetto al movimento della catena stessa. Questo comporta un movimento verso l'alto della barra di guida.

Come evitare contraccolpi

La protezione migliorare consiste nell'evitare situazioni che comportino contraccolpi.

1. Tenere sempre presente la posizione della barra di guida superiore.
2. Non lasciare mai che questo punto entri in contatto con un oggetto. Non tagliare nulla con que-sta parte. Fare particolare attenzione quando si è nelle vicinanze di reti metalliche e durante il taglio di rami piccoli e duri, nei quali la catena può incastrarsi.
3. Tagliare sempre e solo un ramo allaolta.

Ritorno

Si genera un ritorno nel momento in cui la catena si arrresta improvisamente nella parte inferiore della guida, in quanto si incastra o entersi in contatto con un corso estraneo nel legno. La catena tira a quello punto la sega in avanti. Il ritorno avviene spesso se la catena, al momento del contatto con il legno, non funziona a piena velocità.

Come evitare il ritorno

Occorre essere consapevoli delle forze e delle situazioni che possono portare la catena ad incastrarsi nella parte superiore della guida. Iniziare sempre a tagliare con catena in funzione a piena velocità.

Rinculo

Si genera un rinculo nel momento in cui la catena si arresta improvvisamente nella parte superiore della guida, in quanto si incastra o entersi in contatto con un corso estraneo nel legno. La catena può a quel punto spingere la sega in modo brusco contro l'opera-tatore. I rinculi si verificano spesso se si utilizes la parte superiore della guida per il taglio.

Come evitare il rinculo

Occorre essere consapevoli delle forze e delle situazioni che possono portare la catena ad incastrarsi nella parte inferiore della guida. Non tagliare mai più di un ramo alla volta. Non inclinare la guida lateramente quando la si ritrae da una fenditura di taglio, in quanto la catena potrebbe altrimenti incastrarsi.

10. Manutenzione

ATTENZIONE: Indossare sempre, durante qualsiasi lavoro sugli strumenti da taglio o attorno ad essi, quanti di protezione.

In caso di inutilizzato o all'atto del trasporto o dello stoccaggio, montare sempre la protezione per il trasporto su tutti gli utensili di taglio. Fig. 1 (14a, 15a, 17c)

Spagnere sempre il motore prima delle operazioni di manutenzione e pulizia ed estrarre la pipetta della candela.

1. Non spruzzare il disposativo con acqua. Questo danneggia il motore.
2. Pulire lo strumento con un panno, una spazzola manuale etc.
3. Per la pulizia delle parti in plastica, utilizzare uno straccio umido. Non usare detergenti, solventi o oggetti appuntiti.
4. A seconda della struttura tecnica, attorno all'asse di trasmissione sotto alla protezione di taglio, si avvolge nel corso del lavoro erba umida ed erbacce. Rimuoverete tale accumulo, in quanto altrimenti l'aumento dell'attrito adesso dovuto genera un surriscaldamento del motore. Fig. 37

Controlli regolari

Occorre notare che leindicazione di seguito riportate fanno riferimento ad un funzionamento normale.

In determinate circostanze (lavoro giornaliero prolongato, forte accumulo di polvere, etc.), gli intervalli indicati si riducono di consegenza.

• Prima dell'inizio del lavoro e dopo il rifornimento del serbatoio:

Controllare il corretto posizionamento degli strumenti di taglio, eseguire un controllo visivo generale e'affilare gli strumenti di taglio (eventualmente, se necessario).

• Controllo settimanale:
  Lubrificazione dell'ingranaggio (eventualmente, se necessario).
• Se necessario:

Stringere le viti di fissaggio e i dadi accessibili. Se si rispetto leindicazioni riportate nelle presenti istruzioni per l'uso, si evitano usura eccessiva e danni al dispositorio.

Sostituzione della bobina di fili/filo di taglio (Fig. 24-29)

1. Estrarre la copertura della bobina tirando con forza la linguetta di tenuta della bobina di fili (5)
2. Prelevare la bobina con i resti di filo e la molla di compressione.
3. Rimuovere la bobina usata.

4. Prendere la nuova bobina di fili ed estrarre rispettivamente 10 cm di entrambi i fili.

5. Posizione are a dato punto la bobina di fili (5) sulla molla dall'andamento conico, passando sempreattraverso gli occhielli sull'alloggiamento della bobina di fili.

6. Applicare ora la copertura della bobina sulla nuova bobina di fili. Ruotarla in modo che i vani liberi della copertura della bobina coincidano con gli occhielli nell'alloggiamento della bobina di fili.
7. Premere a quello punto la copertura della bobina assieme alla bobina di fili sono a quando non si innesta nell'alloggiamento dei fili.
8. Mediente la lama (A) sulla protezione di taglio (18), si accorrca il filo di falciatura alla lunghezza corretta, quando si riavvia la macchina.

Affilatura della lama Fig. 18 (A)

Con il tempo e l'utilizzo la lama necessitera di essere affiliata.

• Per'affilare la lama, allentare le viti che la tengono salda al suo coprilama.
• Fissare adeguatamente la lama all'interno di una morsa.
• Affilare i taglienti della lama utilizzando una lima piatta, assicurandovi di mantenere l'angolo di taglio.
• Importante! Montare nuovamente la lama.

Sostituire o'affilare la lama alla fine di agli stagione di falcatura o al momento del bisogno.

Affilatura della lama di taglio (17)

In caso di leggero smussamento, è possible riaffilare da soli i taglienti.

• Fissare la lama in una morsa a vite.
• Affilare tutte e 3 i fili della lama con una lima piatta e assicurarsi di mantenere costante l'angolo dello spigolo di taglio. ( 25^) Limare soltanto in un'unica direzione.
• Sostituire la lama après al massimo cinque riaffilature.

In caso di usura pesante o lame rotte, sostituire la lama. Le lame non bilanciate fanno vibrare la falciatrice a motore in modo evidente; sussiste in quello caso il pericolo di lesions!

Lubrificazione del riduttore angolare, decespugliatore Fig.8 (O)

Trattare con grasso al litio. Rimuovere la vite ed introdurre del grasso, ruotare il manico manualmente fino a quando non fuoriesce grasso; riappicare poi la vite.

Attenzione! Rabboccare con poco grasso. Non esagerare mai nel riempimento

Sostituzione e pulizia della candela d'accensione. Fig. 30-31

Controllare almeno una volta all'anno o in caso di avviamento irregolare, la distanza degli elettrodi della candela di accensione.

La distanza corretta tra la placchetta e il contatto di accensione è di 0,63 mm/0,25".

• Attendere fino a quando il motore non si sua raffreddato completeness.
• Togliere il coperchio della candela alla candela di accensione stessa e svitare quest'ultima con la chiave per candele in dotazione.
• In caso di usura eccessiva degli elettrodi o incrostazione molto elevata, occorre sostituire la candelà con una dello stesso tipo.
• Una forte incrostazione della candela di accensione può dipendere da: Una percentuale di olio troppo elevata nella miscela di benzina, una scarsa qualità dell'olio, una miscela di benzina avariata o un filtro dell'aria sporco.
• Girare completeness la candela nella filettatura con la mano. Evitare in quello caso un'inclinazione angolare della candela.
• Stringere la candela con la relativa chiave in dotazione.
• Se si utilizes una chiave dinamometrica, la copbia di serraggio è para a 12-15 Nm.
• Infilare correttamente la pipetta della candela sulla candela stessa.

Pulizia del filtro dell'aria. Fig. 32 - 35

Filtri dell'aria sporchi riducono la potenza del motore a causa di un afflusso di aria troppo ridotto al carburatore. La polvere e il polline ostruiscono i pori del过滤 in materiale espanso. è pertanto indispensable un controllo regolazione.

• Allentare la copertura del filtro dell'aria e rimuovere l'elemento in filtro spugna.
• Riapplicare la copertura del filtro dell'aria, in modo che non cada nulla nel canale dell'aria.
• Lavare l'elemento filtrante in acqua saponata calda, risciacquarlo e lasciare che si asciughi all'aria.

Attenzione: Non pulire mai il filtro dell'aria con benzina o solventi inflammabili.

Per non ridurre la durata di vita del motore, occorre sostituire subito un'eventuale filtro dell'aria danneggiato.

Avviso!

Non lasciare mai funzionare il motore se non è inserto l'elemento del filtrò dell'aria.

Manutenzione della barra di guida

Ruotaregni volta la guida quando si affila o si sostituisce la catena. In quello modo si evita l'usura da un lato solo della guida, in particolare sulla punta e sul lato inferiore.

Pulire regolarmente

1 = l'apertura di alimentazione dell'olio
2 = il canale dell'olio
3 = la scanalatura di scorriamento della guida

Manutenzione e affilatura della catena della sega

Catena correttamente affiliata

Una catena correttamente affiliata passaattraversa il legno sansa problemi, con una pressione necessaria molto ridotta. Non lavorare con una catena della sega smussata o danneggiata.

Questo augmenta lo sforzo fisico necessario, nonché le vibrazioni, e porta a risultati insoddisfacenti come ancche ad un usura maggiore.

Pulire la catena.
- Controllare eventuali rotture negli anelli e la presenza di rivetti danneggiati.
- Sostituire i componenti della catena danneggiati o usurati con pezzi di ricambio adatti, limati se necessario a regola d'arte in forma e dimensione come i pezzi originali.
- L'affilatura di una catena dovrebbe essere eseguita da operatoti esperti!
- Rispettare gli angoli e le dimensioni nelle indicati. Se la catena non è affiliata correttamente o la misura di profondità è troppo piccola, sussiste un rischio maggiore di effetti di contraccolpi, con le possibili lesioni che ne derivano!
- La catena della sega non può arrestata sulla barra di guida. La casa migliorare da fare è+dunque di estrarre la catena alla guida e poi affilarla.
- Selezionare un utensile di'affilatura adatto al passo della catena.

Il passo della catena (ad es. 3 / 8'' ) è contrassegnato nella misura di profondità di agli Lama.

Utilizzare solo lime speciali per le catene di sega! Lime di altri tipo presentano una forma sbagliata o l'affilatura errata.

Scegliere il diametro della lima a seconda del passo della propria catena. Rispettare assolutamente anche gli angoli seguenti all'atto dell'affilatura della lama della catena.

A = Angolo di limatura

B = Angolo della piastra laterale

L'angolo deve inoltre rimanere invariato per agli la- ma.

In caso di angoli non uniformi, la catena scorre in modo irregularare, si usura rapidamente e si rompe prima del tempo.

Poiché tali requisiti possono essere soddisfatti solo con una pratica sufficiente e regolare:

Utilizzare un portalima
Occorre impiegare un portalima all'atto dell'affilatura manuale della catena della sega. Gli angoli di limatura corretti sono contrassegnati sopra.
- Mantenere la lima orizzontale (con l'angolo corretto rispetto alla barra di guida) e limare come da contrassegno dell'angolo sul portalima. Sorreggere il portalima sulla piastra superiore e sulla misura di profondità.
- Limare sempre la lama dall'interno all'esterno.
- La lima si affila solo con movimento in avanti. Sollevarla leggermente quando ci si sposta all'indietro.
- Non toccare i nastri di fissaggio e gli elementi dinamicci con la lima.
- Continuare a ruotare regolarmente la lima, al fine di evitare un'usura su un solo lato.
- Prendere un pezzo di legno duro per rimuovere la bava degli spigoli di taglio.

Tutte le lame devono presentare la stessa lunghezza, in quanto altrimenti presentanoanche altezze diverse.

In quello, la catena corre in modo regolazione e aumento il rischio che si rompa.

Lubrificazione dell'ingranaggio, potatrice ad asta

Lubricare il meccanismo agli 10 - 20 ore di esercizio.

1. Applicare l'ingressatore a pressione sul nottolino di lubrificazione Fig.47 (Q).
2. Spremere un po'di grasso all'interno.
   Attenzione! Rabboccare con poco grasso. Non esagerare mai nel riempimento.

Verificare la presenza di anni evidenti sulla tosasiepi, quali:

• fissaggi allentati
• componenti usurati o danneggiati
  dispositivo di taglio piegato, rotto o danneggiato
• copertura o dispositiivi di protezione montati correttamente e intatti.
• Usura, in particolare gioco di scorrimento del dispositivo di taglio.

Sostituire subito gli utensili di taglio danneggiati o spunati,anche in caso di danni di piccolissima entita.

Lubrifacazione dell'ingranaggio, tosasiopei

Lubricare il meccanismo agli 10 - 20 ore di esercizio.

1. Applicare l'ingrassatore a pressione sul nottolino di lubrificazione Fig.41 (P).
2. Spremere un po'di grasso all'interno.

Attenzione! Rabboccare con poco grasso. Non esagerare mai nel riempimento.

Lubrificare il dispositivo di taglio e il systema di regolazione angolare con olio lubrificante ecocompatibile.

Regolazione del numero di giri a vuoto Fig. 50

Quando il dispositorio di taglio continua a girare a vuoto, occorre correggere il numero di giri a vuoto.

1. Lasciare riscaldare il motore per 3-5 minuti, facendolo funzionare (evitare numero di giri elevati!).
2. Ruotare la vite di regolazione (S): in senso orario

-- il numero di giri a vuoto aumenta (+)
in senso antiorario
-- il numero di giri a vuoto si riduce (-)

Il numero di giri a vuoto è parsa a 3000 min-1

Rivolgersi al produttore qualora il disposativo di taglio continui comunique a funzionare a vuoto.

Non continuare in nessun caso a lavorare con il dispositivo!

Per qualsiasi danno dovuto al mancato rispetto delleindicazioni riportate nelle presenti stru-zioni per l'uso,la responsabilità ricade esclusivamente sull'utente. Questo valeanche in caso di modifiche non autorizzate allo strumento,utilizzo di pezzi di ricambio,componenti applicati etensili di lavoro non autorizzati,impiego diverso e non conforme alla destinazione d'uso o danni derivati dovuti all'utilizzo di componenti difettosi.

Pezzi soggetti a usura

Anche in caso di utilizzo conforme alla destinazione d'uso, alcuni componenti sono soggetti a normale usura.

Tali componenti devono essere sostituiti regolarmente a seconda del tipo e della durata di utilizzo. Fanno parte di questi componenti, tra l'altro, l'utensile di taglio e la piastra di tenuta.

Avviso!

Utilizzare solo pezzi di ricambio e accessori originali del produttore. In caso di inosservanza di tale individazione, è possibile una riduzione della potenza, il presentarsi di lesioni, nonché un decadimento della garanzia.

Avvertenza importante in caso di riparazione:

In caso di restituzione dello strumento per riparazione, tenere presente che lo strumento, per motivi di sicurezza, deve essere rispedito alla stazione di assistenza tecnica alla olio né benzina.

Ordine di pezzi di ricambio

In caso di ordinazione di pezzi di ricambio, è necessario indicare quanto segue;

• Modello dello strumento
  -Numero articolo dello strumento

Pezzi di ricambio / accessori

Per i set di taglio elencati qui, è sempre possibile utilizzare il dispositivo di protezione fornito con la macchina

Tagliaerba / decespugliatore:

Bobina di fili 0430 7910700701

3 lame dentate 255 x 1,4 7910700702

Protezione da trasporto delle 3 lame dentate

3904801065

4 lame dentate 255 x 1,4 7910700705

Protezione da trasporto delle 4 lame dentate

3904801066

8 lame dentate 255× 1,4 7910700711

Protezione da trasporto delle 8 lame dentate

3904801066

Scudo di protezione tagliaerba 3904801023

Potatrice ad asta:

Catena della sega ProCut 3/8.50-39 7910100732

Barra di guida ProCut AL10-39-507P 7910100731

Catena della sega Oregon 91PJ040X 7910700704

Barra di guida Oregon 100SDEA318 3904801037

Protezione da trasporto catena 3904801039

Prolunga per potatrice ad asta 7910700710

Tosasiepi:

Lame per tosatiepi 400mm 7910700703

Protezione da trasporto lame 400mm 3904801043

11.Stoccaggio

Pulizia

• Tenere le impugnature libero da trace de olio per poter sempre avee una presa sicura.
• Se necessario, pulire l'attrezzo con un panno umido ed eventualmente con un detergente leggero.

Attenzione!

• Prima di agli lavoro di pulizia staccare la pipetta della candela.

• Per la pulizia non immergere mai l'apparecchio in acqua o altri liquidi.

• Conservare lo strumento in un luogo sicuro ed asciutto, fuori alla portata dei bambini.

Stoccaggio

Cautela: Non stoccare mai lo strumento per un pe-. riodo superiore a 30 giornienza svolgere i passi seguenti:

Stoccaggio dello strumento

Se si deve stoccare lo strumento per un periodo superiore a 30 giorni, occorre predisporre il tutto perfare questo. In caso contrario il carburante residuo presente nel carburatore evapora e lascia un sedimento gommoso. Questo potrebbe rendere dificile l'avvio e comportare costosi lavori di riparazione.

1 Estrarre lentamente il tappo del serbatoio del carburante per rilasciare un'eventuale pressione presente al suo interno. Svuotare con attenzione il serbatoio. Svuotare il serbatoio solo all'aperto o in aree con sufficiente ventilazione. Assicurarsi che il carburante o l'olio per catena non penetrino nel terreno (tutela ambientale). Utilizzare un supporto idoneo.
2 Avviare il motore e farlo funzionare fino a quando non si ferma, al fine di rimuovere il carburante dal carburatore.
3 Lasciare raffreddare il motore (circa 5 minuti).
4 Rimuovere la candela
5 Introduire 1 cucchiaino di olio pulito per motore a 2 tempi nella camera di combustione. Tirare più volte lentamente sulla cordicella del motorino di avviamento per ricoprire i componenti interni. Reinserire la candela.

Avvertenza: Stoccare lo strumento in un locale asciutto, ad una distanza sufficiente da possibili sorgenti di accensione, ad es. forn, boiler dell'acqua calda a gas, asciugatrici a gas, etc.

Trasporto

Se si desidera trasportare lo strumento, occorre svotare il serbatoio della benzina come descripto nel capitolo 8. Pulire l'apparecchio con una spazzola o una scopetta eliminando lo sporco grossolano. Montare sempre la protezione per il trasporto sugli utensili di taglio. Fig. 1 (14a, 15a, 17a) Per evitare danni e lesioni, occorre mettere in sicurezza il dispositorio durante il trasporto per evitare che si ribalti e scivoli.

Rimessa in funzione

1 Rimuovere la candela.
2 Tirare rapidamente sulla cordicella del motorino di avviamo per rimuovere l'olio in effesso da la camera di combustione.

3 Pulire la catena di accensione e osservare la distanza corretta degli elettrodi sulla candela di accensione; oppure inseire una nuova candela con distanza tra gli elettrodi corretta.
4 Predisporre lo strumento per il funzionamento

12. Smaltimento e riciclaggio

L'apparecchio si trov a inuna confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e più perché essere utilizzato di nuovo o riciclato. Non gettate le batterie nei rifiuti domestici, nel fuoco o in acqua. Le batterie devono venire raccolte, riciclate o smaltite rispettoando l'ambiente. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pesz di fettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negotio specializzato o all'amministrazione comunale!

13. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolverve il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Rimedio
Il dispositivo non si mette in moto.	• Filtrodi dell'aria sporco • Pulire il filtrodi del carburante • Alimentazione di carburante • Errore nella linea del carburante • Il dispositivo di avviamento è difettoso • Motore ingolfato • Pipetta della candelà non inserita • Nessuna scintilla di accensione • Motore difettoso • Carburatore difettoso	• Pulire/sostituire il filtrodi dell'aria • Pulire o sostituire il filtrodi del carburante • Fare rifornimento. • Controllare la presenza di pieghe o danni sulla linea del carburante • Contattare il centro di assistenza. • Rimuovere la candelà di accensione, pulirla ed asciugarla; tirare poi più volte la fune del motorino di avviamento; rimontare la candelà • Controllare il corretto posizionamento della pipetta della candelà • Pulire e/o sostituire la candelà di accen-sione • Controllare eventuali danni sul cavo di accensione • Contattare il centro di assistenza
Il motore si mette in moto e poi si spegne	• Regolazione del carburatore errata (nu-mero di giri a vuoto)	• Contattare il centro di assistenza
Il motore si mette in modo, ma lo strumento di taglio rimane fermo	• Strumento di taglio bloccato • Errore interno (albero di trasmissione, ingranaggio) • Accoppiamento difettoso	• Specnere il motore e rimuovere l'oggetto • Contattare il centro di assistenza • Contattare il centro di assistenza
Lo strumento funziona con interruzioni (funzione a singhiozzo)	• Il carburatore è impostato in modo errato • La candelà di accensione è coperta di fuliggine • Interruttore di accensione/spegnimento difettoso	• Contattare il centro di assistenza • Pulire o sostituire la candelà di accensione • Contattare il centro di assistenza
Sviluppo di fumo • Miscela	di carburante errata • Il carburatore è impostato in modo errato	• Utilizzare miscela per motori a due tempi con un rapporto di miscelazione 40:1 • Contattare il centro di assistenza
Lo strumento non funzio-na a piena potenza	• La macchina è sovraccaricata • Filtrò dell'aria sporco • Il carburatore è impostato in modo errato • Silenziatore intasato	• Non esercitare pressione. • Pulire o sostituire il filtrodi dell'aria • Contattare il centro di assistenza • Controllare lo scarico
Il decespugliatore non funziona a piena potenza	• Lama di taglio smussata o danneggiata • Materiale da tagliare troppo alto (sovrac-carico dello strumento)	• Affiarare o sostituire la lama di taglio • Tagliare l'erba gradualmente
Il tagliaerba non funziona a piena potenza	• Filo di taglio troppo corto o danneggiato • Lo strumento è sovraccarico, poiché l'erba è troppo alla	• Portare avanti o sostituire il filo di taglio • Tagliare l'erba gradualmente
Il filo di taglio non più essere portato in avanti	• Bobina di fili vuota • Sostituire la bobina di fili
La potatrice ad asta non sega, strappa o vibra	• Tensione della cinghia troppo alta • Catena non affilata • Catena montata in modo errato • Catena usurata	• Controllare e regolare la tensione della catena • Fare ri'affilare o sostituire la catena • Rimontare la catena • Sostituire la catena
La catena della sega si scalda o la lubrificazione della catena della sega non funziona	• Non è presente olio nel serbatoio • Linea di alimentazione dell'olio intasata • Tensione della cinghia troppo alla • Catena non affilata	• Rabboccare l'olio • Pulire la linea di alimentazione dell'olio • Regolare la tensione della catena • Fare ri'affilare o sostituire la catena

Spis tresci: Strona:

Vizi evidenti vanno segnalati entro 8 giorni alla ricezione della merce, altrimenti decadono tutti i diritti delliaacquirente inerenti a vizi del genere. Appurato un impiego corretto da parte delliaacquirente, garantiamo per le nostre machine per tutto il periodo legale di garanzia a decorrere alla consegna in maniera tale che sostituiamo Gratismente qualiasi componente che entro tale pembrotempo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti

non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garazia nei fronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dellacquirente. Sono esclude prestese di risoluzione per vizi, di riduzione o ulteriori prestese di risarcimento danni.

Garantia ES
