BEDIENUNGSANLEITUNG MFH33004P SCHEPPACH

Benzin Multifunktionsgerät

Benzinmultifunktionsenhed

Erklärung der Symbole auf dem Gerät Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Achtung! Benzin ist sehr leicht entzündlich. Vermeiden Sie das Rauchen, o󰀨enes Feuer oder Funkenug in der Nähe von Kraftsto󰀨. Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs möglich Achtung Verletzungsgefahr! Hände und Füße nicht bei laufendem Motor mit dem Messer in Berührung bringen. Halten Sie Kinder, Zuschauer und Helfer 15 m vom Freischneider entfernt! Festes Schuhwerk tragen! Schutzhelm, Gehörschutz und Schutzbrille verwenden! Arbeitshandschuhe tragen! Achtung! Der Auspu󰀨 und andere Teile des Motors wird im Betrieb sehr heiß, nicht berühren! 40:1 Symbol für das einzufüllende „Mischverhältnis Benzin/Öl“ auf dem Tankdeckel. Achtung! Verletzungsgefahr durch wegschleudernde Gegenstände Das Produkt entspricht den geltenden europäischen Richtlinien. Achtung vor Rückschlag!

Achtung vor Elektroleitungen! Halten sie mind. 10 m Abstand Grastrimmer Heckenschere Freischneider Hochentaster Garantierter Schallleistungspegel Tankinhalt www.scheppach.com

Inhaltsverzeichnis: Seite:

4. Bestimmungsgemäße Verwendung .......................................... 12

12. Entsorgung und Wiederverwertung .......................................... 26

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 89335 Ichenhausen / Germany Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entste- hen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach kräfte,

• Einbau und Austausch von nicht originalen Ersatz teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDEBe- stimmungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Werkzeug kennenzulernen und dessen bestim- mungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Werkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermei- den, Reparaturkosten sparen, Ausfallzeiten verrin- gern und die Zuverlässigkeit und Lebensdauer des Werkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Werkzeugs geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtig- keit, bei dem Werkzeug auf. Sie muss von jeder Be- dienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Werkzeug dürfen nur Personen arbeiten, die im Gebrauch des Werkzeugs unterwiesen und über die damit verbun- denen Gefahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

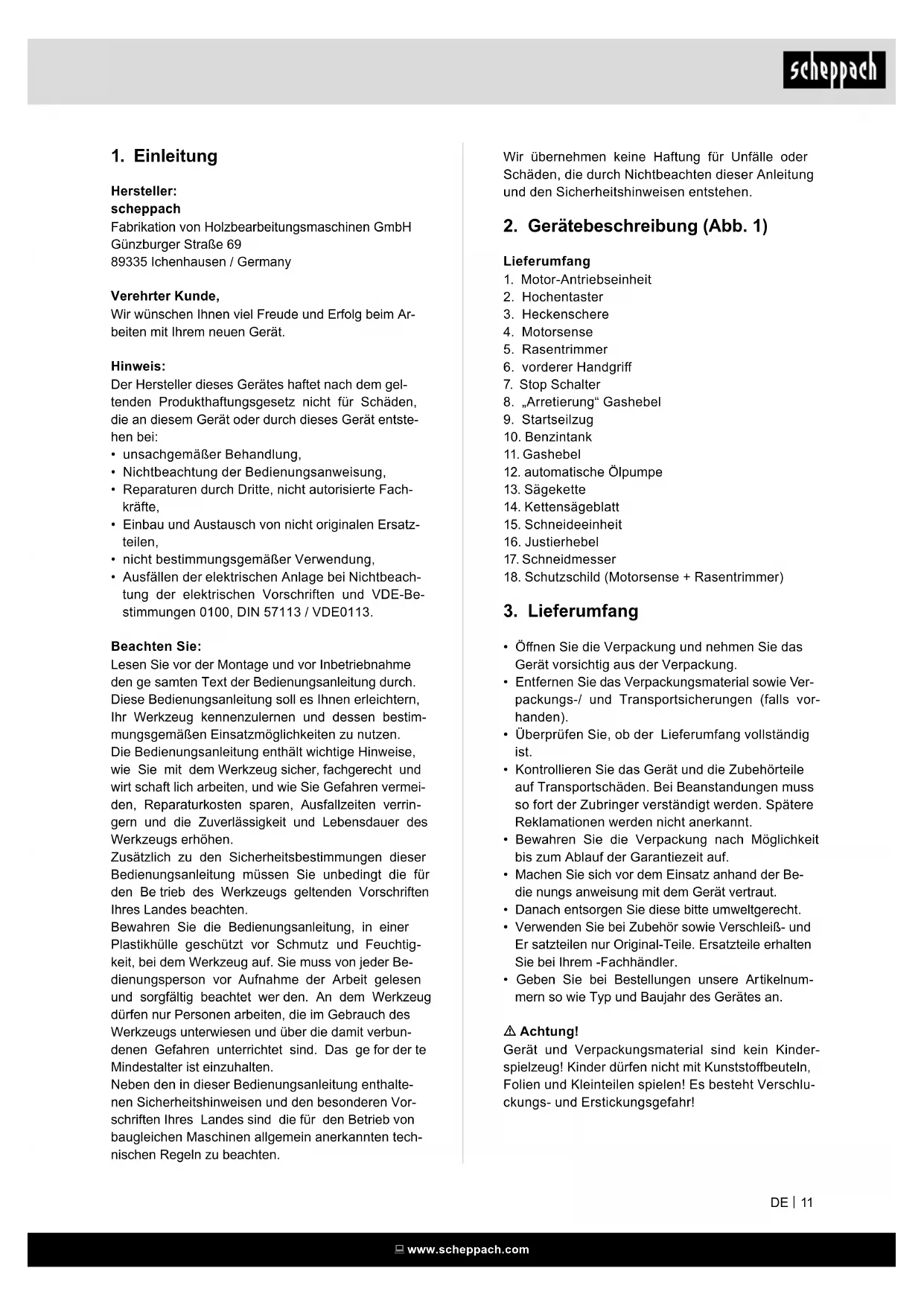

2. Gerätebeschreibung (Abb. 1)

1. MotorAntriebseinheit

8. „Arretierung“ Gashebel

12. automatische Ölpumpe

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs/ und Transportsicherungen (falls vor- handen).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss so fort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be die nungs anweisung mit dem Gerät vertraut.

• Danach entsorgen Sie diese bitte umweltgerecht.

• Verwenden Sie bei Zubehör sowie Verschleiß und Er satzteilen nur OriginalTeile. Ersatzteile erhalten Sie bei Ihrem -Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnum- mern so wie Typ und Baujahr des Gerätes an. m Achtung! Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststo󰀨beuteln, Folien und Kleinteilen spielen! Es besteht Verschlu- ckungs und Erstickungsgefahr! www.scheppach.com

• MotorAntriebseinheit

• Öl Benzinmischasche (24)

• 4 Schrauben M5 x 35 (Abb. 2)

4. Bestimmungsgemäße Verwendung

Die Motorsense (Verwendung des Schneidmessers) eignet sich zum Schneiden von leichten Gehölz, star- kem Unkraut und Unterholz. Der Rasentrimmer (Verwendung der Fadenspule mit Schnittfaden) eignet sich zum Schneiden von Rasen, Grasächen und leichten Unkraut. Die Heckenschere ist zum Schneiden von Hecken, Büschen und Sträuchern geeignet. Der Hochentaster ist für Entastungsarbeiten an Bäu- men vorgesehen. Sie ist nicht geeignet für umfang- reiche Sägearbeiten und Baumfällungen sowie zum Sägen von anderen Materialien als Holz. Die Einhaltung der vom Hersteller beigefügten Ge- brauchsanweisung ist Vorraussetzung für den ord- nungsgemäßen Gebrauch des Gerätes. Jede andere Verwendung, die in dieser Anleitung nicht ausdrück- lich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Beachten Sie unbedingt die Einschrän- kungen in den Sicherheitshinweisen. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, handwerk- lichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe, Handwerks oder Industriebe- trieben sowie bei gleichzusetzenden Tätigkeiten ein- gesetzt wird. Achtung! Wegen körperlicher Gefährdung des Be- nutzers darf das Benzin Multifunktionsgerät nicht zu folgenden Arbeiten eingesetzt werden: zum Reinigen von Gehwegen und als Häcksler zum Zerkleinern von Baum und Heckenabschnitten.

Ferner darf das Benzin Multifunktionsgerät nicht zum Einebnen von Bodenerhebungen, wie z.B. Maul- wurfshügel verwendet werden. Aus Sicherheits- gründen darf das Benzin Multifunktionsgerät nicht als Antriebsaggregat für andere Arbeitswerkzeuge und Werkzeugsätze jeglicher Art verwendet werden. Das Benzin Multifunktionsgerät darf nur nach ihrer Bestimmung verwendet werden. Jede weitere dar- über hinausgehende Verwendung ist nicht bestim- mungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Be- diener und nicht der Hersteller. Wer das Gerät nicht benutzen darf: Personen, die nicht mit der Bedienungsanleitung ver- traut sind, Kinder unter 16 Jahren sowie Personen, die unter Alkohol, Drogen, Medikamenteneinuss stehen, müde oder krank sind.

5. Wichtige Hinweise

Sicherheitsanweisungen Beim Gerätetransport

• Stellen Sie beim Transport immer den Motor ab.

• Niemals das Motorgerät mit laufendem Schneide- werkzeug tragen oder transportieren.

• Motorgerät nur in Arbeitshaltung tragen:

• Motorgerät auf dem Rücken, linke Hand am vor- deren Gri󰀨 und rechte Hand am Bedienungsgri󰀨 (auch bei Linkshändern) Schneidwerkzeug auf Bo- dennähe abgesenkt.

• Um das Auslaufen von Kraftsto󰀨, Beschädigun- gen und Verletzungen zu verhindern, ist das Gerät beim Transport in Fahrzeugen gegen Umkippen zu sichern. Der Tank ist auf Dichtheit zu prüfen. Es ist zu empfehlen den Tank vor dem Transport zu entleeren.

• Beim Versand ist in jedem Fall der Tank vorher zu entleeren.

• Bei Nichtgebrauch und Transport bei allen Geräten immer Messerschutz montieren.

• Achten Sie darauf, dass sich keine Personen oder Tiere in der Nähe des Arbeitsbereiches benden (Mindestabstand von 15 m). Im geschnittenen und aufgewirbelten Gras können sich Fremdkörper wie Steine benden. Sie tragen die Verantwortung für die Sicherheit in Ihrem Arbeitsbereich und sind haftungspichtig für Schäden an Personen oder Gegenständen.

• Das Benzin Multifunktionsgerät darf in der Nähe von Personen oder Tieren weder gestartet noch benutzt werden.

• Verwenden Sie das Gerät nicht, wenn Sie müde oder unkonzentriert sind, unter Alkohol oder Dro- geneinuss stehen. Unaufmerksamkeit kann zu ernsthaften Verletzungen führen. www.scheppach.com

• Verwenden Sie eine zugelassene Schutzbrille. Verwenden Sie einen zugelassenen Gehörschutz.

• Verwenden Sie gute Schutzhandschuhe.

• Verwenden Sie gute rutschfeste Arbeitsschuhe mit Sicherheitsstahlkappen. Arbeiten Sie mit dem Ge- rät niemals mit Sandalen oder gar barfuß.

• Tragen Sie bei Ausforstungsarbeiten unbedingt ei- nen zugelassenen Schutzhelm.

• Tragen Sie keine weite Kleidung oder Schmuck. Tragen Sie lange Hosen zum Schutz Ihrer Beine. Verwenden Sie bei langen Haaren eine Kopfbe- deckung. Lockere Kleidung, Schmuck und lange Haare können von sich bewegenden Teilen erfasst werden. Tragen Sie geeignete feste, eng anliegen- de Arbeitskleidung.

• Halten Sie Körperteile und Kleidungsstücke fern vom Schneidwerkzeug, wenn Sie den Motor an- lassen oder laufen lassen.

• Achten Sie beim Arbeiten auf einen festen und si- cheren Stand. Vermeiden Sie es wegen der Stol- pergefahr, mit dem Gerät rückwärts zu gehen.

• Vermeiden Sie anormale Körperhaltungen.

• Bei längerer Anwendung des Benzin Multifunkti- onsgeräts kann es zu einer vibrationsbedingten Durchblutungsstörung kommen (Weißngerkrank- heit). Angaben über die Dauer der Anwendung können in diesem Fall nicht gemacht werden, da dies von Person zu Person unterschiedlich sein kann. Folgende Faktoren können diese Erschei- nung beeinussen: Durchblutungsstörungen der Hände des Bedie- ners, niedrige Außentemperaturen, lange An- wendungszeiten. Deshalb wird empfohlen warme Arbeitshandschuhe zu tragen und regelmäßige Ar- beitspausen einzulegen.

• Verwenden Sie immer eine stabile und sichere Ar- beitshaltung mit sicherem Stand.

• Verändern Sie die Arbeitsposition in regelmäßigen Abständen um Ermüdungen vorzubeugen.

• Die Abgase von Verbrennungsmotoren sind giftig und können unter anderem zur Erstickung führen.

• Das Gerät darf nur im Freien in Betrieb genom- men werden.

• Befüllen Sie den Kraftsto󰀨tank nur im Freien oder in ausreichend belüfteten Bereichen.

• Benzin und Benzindämpfe sind leicht entzünd- bar. Halten Sie das Gerät fern von entammbaren Materialien und Zündquellen wie z.B. Öfen oder Herde.Rauchen Sie nicht, während Sie das Gerät auftanken oder betätigen. Trocknen Sie eventuell verschüttetes Benzin sofort auf.

• Starten Sie das Benzin Multifunktionsgerät nur an einem von der Auftankstelle entfernten Ort.

• Achten Sie darauf, dass der Deckel des Tankbe- hälters stets gut verschlossen ist. Achten Sie auf eventuelle Leckstellen.

• Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geö󰀨net oder Kraft- sto󰀨 nachgefüllt werden.

• Tankverschluss langsam ö󰀨nen damit Benzin- dämpfe entweichen können.

• Achten Sie darauf, dass die Gri󰀨e trocken, sauber und frei von Benzingemisch sind.

• Benutzen Sie das Gerät nicht ohne Auspu󰀨 und richtig installiertem Auspu󰀨schutz.

• Berühren Sie den Auspu󰀨 nicht. Gefahr von Ver- brennungen.

• Verwenden Sie nur den in der Anleitung empfoh- lenen Kraftsto󰀨.

• Bewahren Sie Benzin nur in dafür vorgesehenen Behältern an einem sicheren Ort auf.

• Stehen Sie beim Schneiden am Abhang immer un- terhalb des Schneidwerkzeugs.

• Achten Sie immer darauf, dass sich im Fadenkopf, in der Schutzhaube oder im Motor keine Gegen- stände o. Ä. ansammeln.

• Verwenden Sie keinen Draht oder Ähnliches in der Fadenspule.

• Arbeiten Sie nur bei Tageslicht oder guter künstli- cher Beleuchtung.

• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch.

• Prüfen Sie, ob alle Schrauben und Verbindungs- teile fest angezogen sind.

• Halten Sie das Gerät stets mit beiden Händen fest.

• Überprüfen Sie vor jedem Einsatz das Gerät und seine Komponenten und Schutzvorrichtungen auf Beschädigungen oder Verschleiß und lassen ge- gebenenfalls die notwendigen Reparaturen durch- führen. Setzen Sie Schutz und Sicherheitsvorrich- tungen niemals außer Kraft. Benutzen Sie das Gerät nicht, wenn Beschädigungen oder Abnut- zungserscheinungen zu Tage treten sollten.

• Halten Sie die Werkzeuge sauber und funktions- tüchtig, um besser und sicherer arbeiten zu kön- nen.

• Halten Sie das Gerät beim Arbeiten immer in aus- reichendem Abstand zum Körper.

• Bei Arbeitsunterbrechungen und Standortwechsel Gerät immer ausschalten, Stillstand des Schneid- werkzeugs abwarten und Motor abstellen.

• Gerät nie unbeaufsichtigt am Arbeitsplatz liegen lassen. Lagern Sie das Gerät bei Arbeitsunterbre- chungen an einem sicheren Ort.

• Lassen Sie sich während der Arbeit mit diesem Gerät nicht ablenken. Sie können dadurch die Kon- trolle über das Werkzeug verlieren. Verwenden Sie das Gerät niemals bei Regen, in feuchter oder nas- ser Umgebung und lagern Sie es nicht im Freien.

• Sollte das Gerät nass werden, warten Sie, bis es vollständig getrocknet ist, bevor Sie es wieder be- nutzen.

• Vermeiden Sie den Kontakt mit Metallkörpern, Steinen usw. www.scheppach.com

• Suchen Sie den Arbeitsbereich vor dem Arbeiten mit diesem Gerät auf Fremdkörper ab und entfer- nen Sie diese. Wenn Sie beim Schneiden trotzdem auf einen Fremdkörper tre󰀨en sollten, schalten Sie das Gerät aus und entfernen Sie diesen.

• Sollte der Grastrimmer, Freischneider oder Hoch- entaster durch Fremdkörper (Steine, Grasan- sammlung, Äste o.ä.) blockiert werden, so ent- fernen Sie die Fremdkörper mit einem stumpfen Gegenstand. Entfernen Sie Fremdkörper niemals mit den Fingern. Dies kann zu schweren Verlet- zungen führen. Verwenden Sie geeignete Schutz- handschuhe.

• Laufendes Gerät unbedingt vom Körper fernhalten.

• Überlasten Sie die Maschine nicht und führen Sie keine Arbeiten aus, für die das Gerät nicht vorge- sehen ist.

• Achten Sie darauf, dass die Belüftungsö󰀨nungen immer frei von Verschmutzungen sind.

• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

• Bewahren Sie das Gerät an einem sicheren und trockenen Ort auf.

• Nach Aufprall oder sonstigen Beschädigungen, prüfen Sie die Maschine auf Beschädigungen.

• Halten Sie Körperteile und Kleidungsstücke fern vom Fadenkopf, wenn Sie den Motor anlassen oder laufen lassen.

• Achten Sie besonders beim Trimmen von Rasen- kanten, Kieseinfassungen und dergleichen darauf, dass Steine und Erde von dem Schneidfaden weg- geschleudert werden können.

• Mit eingeschaltetem Gerät niemals Straßen oder Wege überqueren.

• Schneiden Sie niemals gegen harte Gegenstände wie Steine usw. So vermeiden Sie Verletzungen und Beschädigungen des Gerätes.

• Beim Einsatz von Metallschneidewerkzeugen be- steht grundsätzlich die Gefahr eines Rückschlags, wenn das Werkzeug auf ein festes Hindernis (Stei- ne, Bäume, Aste usw.) tri󰀨t. Dabei wird das Gerät gegen die Drehrichtung zurückgeschleudert.

• Gerät niemals ohne Schutzvorrichtung verwenden.

• Die Schneidvorrichtung niemals mit den Händen anhalten. Immer abwarten bis diese von alleine anhält.

• Führen Sie den Fadenkopf so nah wie möglich am Boden.

• Schneiden Sie nur Gras, das am Boden wächst. Gras in Mauerritzen oder auf Steinen darf nicht geschnitten werden.

• Achten Sie immer darauf, dass sich im Fadenkopf, in der Schutzhaube oder im Motor keine Gegen- stände o. Ä. ansammeln.

• Benutzen Sie das Gerät nur mit Schutzvorrichtung.

• Schalten Sie das Gerät immer ab bevor Sie es abstellen.

• Achten Sie auf Verletzungsgefahr im Bereich der Schneidvorrichtung, die dem Abschneiden des Fa- dens dient.

• ACHTUNG: Das Schneidwerkzeug rotiert nach Ab- stellen der Maschine einige Sekunden nach.

• Legen Sie das Gerät erst ab nachdem das Schneidwerkzeug zum Stillstand gekommen ist und der Motor abgestellt wurde.

• Tauschen Sie ein beschädigtes Schneidwerkzeug umgehend gegen ein Neues aus.

• Verwenden Sie immer nur den Originalfaden. Ver- wenden Sie anstelle des Nylonfadens niemals ei- nen Metalldraht.

• Das Gerät und die Schneidwerkzeuge müssen re- gelmäßig und sachgemäß überprüft und gewartet werden. Beschädigungen müssen von einer Fach- werkstatt instand gesetzt werden.

• Benutzen Sie nur vom Hersteller empfohlenes Zu- behör. Siehe Wartung / Zubehör.

• Verwenden Sie auf keinen Fall mehrteilige me- tallische Schneidmesser, Schneidwerkzeuge mit Schwenkketten oder Schlegelmesser.

• Lassen Sie Ihr Gerät nur von qualiziertem Fach- personal und nur mit Original-Ersatzteilen reparie- ren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt. Restrisiken Auch wenn Sie dieses Gerät vorschriftsmäßig bedie- nen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bau- weise und Ausführung dieses Geräts auftreten:

• Gesundheitsschäden, die aus HandArmSchwin- gungen resultieren, falls das Gerät über einen län- geren Zeitraum benutzt, nicht ordnungsgemäß ge- führt und gewartet wird.

• Verletzungen und Sachschäden, verursacht durch herumschleudernde Werkzeugaufsätze, die auf- grund von plötzlicher Beschädigung, Verschleiß oder nicht ordnungsgemäßer Anbringung uner- wartet aus/von dem Gerät geschleudert werden.

• Warnung! Dieses Gerät erzeugt während des Be- triebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Ver- letzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsul- tieren, bevor das Gerät bedient wird.

• Immer mit laufender Sägekette den Schnitt begin- nen. Führen Sie den Schnitt so, dass die Säge nicht im Holz stecken bleibt.

• Achten Sie besonders auf unter Spannung stehen- de Äste.

• Gerät nur mit laufender Sägekette aus dem Holz ziehen. www.scheppach.com

• Nie über Schulterhöhe oder einhändig mit dem Ge- rät arbeiten.

• Stehen Sie stets außerhalb der Fallrichtung. Hal- ten Sie sich an Hängen oberhalb des zu fällenden Baumes auf.

• Führen Sie Sägearbeiten an einem Baum, der am Hang steht, immer seitlich, niemals von ober oder unterhalb aus.

• Achten Sie immer auf die Fallrichtung der abzu- trennenden Teile.

• Setzen Sie nie mit der Schienenspitze zum Schnitt an und sägen Sie nie mit der Schienenspitze

• Rückschlaggefahr! Rückschlaggefahr besteht im- mer, wenn die Schienenspitze Holz oder andere Gegenstände berührt. Die Kettensäge wird da- durch unkontrollierbar und kann mit großer Wucht in Richtung Bediener gestoßen werden.

• Das Gerät nicht als Hebel zum Bewegen von Ge- genständen benutzen.

• Beim Transport und bei Aufbewahrung immer den Kettenschutz verwenden.

• Sichern Sie das Gerät während des Transportes, um Kraftsto󰀨verlust, Beschädigung oder Verlet- zung zu vermeiden.

• Warnung! Halten Sie Passanten von dem laufenden Gerät fern, arbeiten Sie jedoch niemals allein.

• Halten Sie sich in Hörweite von anderen auf, falls Sie Hilfe brauchen.

• Halten Sie den Motor unverzüglich an, wenn sich Ihnen jemand nähert.

• Stellen Sie sicher, dass die Sägekette nicht in Kontakt mit Fremdkörpern wie Steinen, Zäunen, Nägeln o. ä. kommt. Diese Objekte könnten weg- geschleudert werden und den Benutzer oder Pas- santen verletzen oder die Sägekette beschädigen.

• Nationale Vorschriften können den Einsatz des Hochentasters beschränken.

• Verwenden Sie den Hochentaster und die Hecken- schere in keiner Position, aus der sie in einen Um- kreis von 10 m zu Hochspannungsleitungen kom- men kann. Ziehen Sie vor allen Arbeiten an dem Gerät selbst (z.B. Transport, Aufbau, Umrüst-, Reini- gungs- und Wartungsarbeiten) den Zündkerzen- stecker ab! Montieren Sie immer sofort den Transportschutz.

Technische Daten Schnittdaten Grastrimmer Schnittdurchmesser 430 mm Fadenstärke 2 x 2,4 mm Fadenlänge 4 m Drehzahl Grastrimmer max. 7000 min

Schnittdaten Freischneider Schnittdurchmesser 255 mm Schneideblattstärke 1,4 mm Zähnezahl

Drehzahl Freischneider max. 8500 min

Schnittdaten Heckenschere Schnittdurchmesser 24 mm Schwert Winkelverstellung +90°/0°/75° (165°) Schnittlänge 400 mm Schnittgeschwindigkeit max. 1550 min

Schnittdaten Hochentaster Länge Führungsschiene 305 mm Schnittlänge 254 mm Führungsschiene Typ AL1039507P Sägekettenteilung 3/8" Sägekettentyp 3/8.5039 Stärke Treibglieder 1,27 “ Volumen des Öltanks 125 cm

Antrieb Hubraum 32,6 cm

Motornennleistung 0,9 kW Leerlaufdrehzahl

Volumen des Benzintanks 0,9 l Motortyp 2Takt Motor, luftge- kühlt Gewicht Grastrimmer 7,2 kg Gewicht Freischneider 7,2 kg Gewicht Hochentaster 7,1 kg Gewicht Hechenschere 7,7 kg Technische Änderungen vorbehalten! Information zur Geräuschentwicklung nach den ein- schlägigen Normen gemessen: Schalldruck L

= 94 dB(A) Schallleistung L

= 114 dB(A) Messunsicherheit K

= 3 dB(A) Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewir- ken. Grastrimmer: Vibration A

Beschränken Sie die Geräuschentwicklung und Vib- ration auf ein Minimum! www.scheppach.com

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

• Tragen Sie Handschuhe. In dieser Bedienungsanweisung haben wir Stel- len, die Ihre Sicherheit betre󰀨en, mit diesem Zei- chen versehen: m

7. Vor Inbetriebnahme

Prüfen Sie das Gerät vor jeder Inbetriebnahme auf:

• Dichtheit des Treibsto󰀨systems.

• Einwandfreien Zustand und Vollständigkeit der Schutzeinrichtungen und der Schnittvorrichtung.

• Festen Sitz sämtlicher Verschraubungen.

• Leichtgängigkeit aller beweglichen Teile. Treibsto󰀨 und Öl Empfohlene Treibsto󰀨e Benutzen Sie nur ein Gemisch aus bleifreiem Benzin und speziellem 2TaktMotoröl. Mischen Sie das Treibsto󰀨gemisch nach der Treib- sto󰀨 Mischtabelle an. Achtung: Verwenden Sie kein Treibsto󰀨gemisch, das mehr als 90 Tage lang gelagert wurde. Achtung: Verwenden Sie kein 2TaktÖl das ein Mischverhältnis von 100:1 empehlt. Bei Motoren- schäden auf Grund ungenügender Schmierung ent- fällt die Motorgarantie des Herstellers. Achtung: Verwenden Sie zum Transport und zur Lagerung von Kraftsto󰀨 nur dafür vorgesehene und zugelassene Behälter. Geben Sie jeweils die richtige Menge Benzin und 2TaktÖl in die beiliegende Mischasche. Schütteln Sie anschließend den Behälter gut durch. Verwenden Sie niemals Öl für 4TaktMotoren oder wassergekühlte 2TaktMotoren. Dadurch können die Zündkerze verschmutzt, das Abluftteil blockiert oder der Kolbenring verklebt werden. Treibsto󰀨gemische, die einen Monat oder länger nicht genutzt wurden, können den Vergaser verstop- fen oder den Motorbetrieb beeinträchtigen. Geben Sie nicht benötigten Treibsto󰀨 in einen luftdichten Behälter und bewahren Sie diesen in einem dunklen, kühlen Raum auf. Treibsto󰀨 -Misch-Tabelle Mischverfahren: 40 Teile Benzin auf 1 Teil Öl Beispiel: 1 l Benzin : 0,025 l 2TaktÖl 5 l Benzin : 0,125 l 2TaktÖl Warnung! Achten Sie auf die Abgase. Schalten Sie den Motor vor dem Betanken im- mer aus. Geben Sie niemals Benzin in das Ge- rät, während der Motor läuft oder es heiß ist. Es besteht Brandgefahr! Tanken Sie nur im Freien oder in gut belüfteten Räumen. Darauf achten, dass kein Kraftsto󰀨 oder Kettenöl ins Erdreich gelangt (Umwelt- schutz). Geeignete Unterlage verwenden.

8. Aufbau und Bedienung

MONTAGE Beim Zusammenbau dieser Maschine befolgen Sie bitte die angegebenen Montageanweisungen.

1. Montieren Sie den Gri󰀨 an die Maschine

• Installieren Sie den vorderen Handgri󰀨 wie auf dem Bild 2 gezeigt.

• Achten Sie darauf, dass Sie den Stift auf das Loch richten. Befestigen Sie die Schrauben nur locker, bevor Sie die angenehmste Arbeitsstellung mit den Tragegurten eingestellt haben. Der vordere Hand- gri󰀨 sollte wie auf den Bildern 2+3 gezeigt ausge- richtet werden, dann die Schrauben festsziehen.

2. Schaft montieren Abb. 4

• Ziehen Sie den Arretierbolzen (a) heraus und drü- cken den unteren Teil des Schafts (b) nach unten, bis der Arretierbolzen einrastet. Der Bolzen (a) ist an der richtigen Position, wenn er vollständig in der Bohrung sitzt.

• Ziehen Sie dann den Knopf (d) sicher fest.

3. Montieren Sie den Schutz Abb. 5-7

• Befestigen Sie den Schutz mit dem als Standard- zubehör mitgelieferten Schlüssel; ziehen sie die Schrauben fest. m Warnung! Verwenden Sie die Maschine nie- mals ohne Schutz!

4. Montieren und demontieren der Schneidein-

richtungen Grastrimmer / Fadenspule Abb. 8-9

• Lösen Sie die Mutter. Richten Sie die beiden Bohrungen von Flansch und Abdeckung aus. Halten Sie den Flansch mit einem Schraubendreher und drehen den Steck- schlüssel im Uhrzeigersinn; die Mutter löst sich. Entfernen Sie die Abdeckung durch Lösen der Mutter. www.scheppach.com

• Befestigen Sie den NylonSchneidkopf. Halten Sie den Flansch weiter fest, bringen Sie den NylonSchneidkopf am Schaft an und drehen ihn gegen den Uhrzeigersinn; der NylonSchneid- kopf wird befestigt. Abb. 9

• Lösen Sie den NylonSchneidkopf. Halten Sie den Flansch mit einem Schraubendre- her und drehen dann den NylonSchneidkopf im Uhrzeigersinn; nun kann er ersetzt werden. Freischneider / Schnittmesser

• Befestigen Sie die Klinge. Abb. 1012 Nehmen Sie den äußeren Flansch nach Lösen der Mutter ab. Richten Sie dann die Klinge (17), den äußeren Flansch (17a), die Abdeckung (17b) und die Mutter aus. Beachten Sie, dass die Drehrich- tung der Klinge mit der Pfeilrichtung auf der Klin- ge übereinstimmen muss. Halten Sie den Flansch mit einem Schraubendreher und ziehen die Mutter gegen den Uhrzeigersinn fest; achten Sie darauf, dass die Mutter sicher befestigt ist.

• Lösen Sie die Klinge. Halten Sie den Flansch mit einem Schraubendreher und lösen die Mutter; dann können Sie die Klinge abnehmen.

m Warnung! Bitte stellen Sie vor der Benutzung sicher, dass der Schneidkopf richtig montiert ist! BETRIEB Beim Arbeiten mit dem Gerät als Rasentrimmer und Freischneider muss die Kunststo󰀨schutzhaube für Messer bzw. Fadenbetrieb montiert sein, um das Wegschleudern von Gegenständen zu verhindern. Das integrierte Messer (A) in der Schnittfaden Schutzhaube schneidet den Faden automatisch auf die optimale Länge ab. Abb. 18 (A)

5. Bringen Sie den Gurt an. Abb. 13-17

• Das Gerät muss mit dem Tragegurt verwendet werden.

• Balancieren Sie die Maschine zuerst bei ausge- schaltetem Zustand aus.

• Legen Sie den Tragegurt an.

• Stellen Sie die Gurtlänge so ein, dass sich der Ka- rabinerhaken (k) ca. eine Handbreit unterhalb der rechten Hüfte bendet. Hängen Sie das Benzin Multifunktionsgerät am Karabinerhaken ein. Hän- gen Sie das Benzin Multifunktionsgerät am Kara- binerhaken ein.

• Maschine auspendeln lassen.

• Das Schneidwerkzeug darf bei normaler Arbeits- haltung gerade noch den Boden berühren.

• Hängen Sie das Gerät mit laufendem Motor an den Karabinerhaken (k) des Tragegurts.

• Sicherheitslasche am Tragegurt ACHTUNG! Im Notfall kann die Sicherheitslasche (l) am Tragegurt gezogen werden. Die Maschine löst sich dann sofort vom Tragegurt und fällt zu Boden.

6. Montage der Heckenschere (Abb. 40-42)

• Entfernen Sie Schraube (d), bringen sie die Boh- rungen (c) in Flucht und schrauben sie Schraube (d) wieder ein.

• Setzen Sie die Heckenschere (15) passgenau auf die Verbindungsstange (3) wie in Abbildung 40 dargestellt.

• Mit Schraube (a) klemmen.

• Einstellung der Neigung durch Entriegelung der Sperre (Abb. 41)

• Die Heckenschere kann von 0° bis 90° (Abb. 42) geneigt werden.

7. Montage von Schwert und Sägekette

• Entfernen Sie die Kettenradabdeckung (Abb. 45/ Pos. J) durch Lösen der Befestigungsmutter (Pos. I). Die Sägekette (Pos. F) wird, wie abgebildet, in die umlaufende Nut des Schwertes (Pos. E) ein- gelegt.

• Beachten Sie die Ausrichtung der Kettenzähne (Abb. 44). Führen Sie die Sägekette um das Ket- tenrad (Pos. H). Achten Sie dabei darauf, dass die Zähne der Sägkette sicher in das Kettenrad grei- fen.

• Legen Sie das Schwert, wie in Abbildung 44, gezeigt in die Aufnahme am Getriebe ein. Das Schwert muss in den Kettenspannbolzen (Pos. G) eingehängt werden.

• Bringen Sie die Kettenradabdeckung an. Achtung! Befestigungsschraube erst nach dem Ein- stellen der Kettenspannung (Siehe Punkt 7.1) end- gültig festschrauben. Spannen der Sägekette (Abb. 45-48) Achtung! Vor Überprüfung und Einstellarbeiten im- mer den Zündkerzenstecker ziehen.

• Befestigungsschraube (Pos. I) für Kettenradabde- ckung einige Umdrehungen lösen (Abb. 45).

• Kettenspannung mit der Kettenspannschraube ein- stellen (Abb. 47/ Pos. K). Rechtsdrehen erhöht die Kettenspannung, Linksdrehen verringert die Ket- tenspannung. Die Sägekette ist richtig gespannt, wenn sie in der Mitte des Schwertes um ca. 2 mm angehoben werden kann (Abb. 46).

• Befestigungsschraube für Kettenradabdeckung festschrauben (Abb. 48).

• Achtung! Alle Kettenglieder müssen ordnungs- gemäß in der Führungsnut des Schwertes liegen. www.scheppach.com

Hinweise zum Spannen der Kette: Die Sägekette muss richtig gespannt sein, um einen sicheren Betrieb zu gewährleisten. Sie erkennen die optimale Spannung, wenn die Sägekette in der Mitte des Schwertes um 2 mm abgehoben werden kann. Da sich die Sägekette durch das Sägen erhitzt und dadurch ihre Länge verändert, überprüfen Sie spä- testens alle 10 min die Kettenspannung und regulie- ren Sie diese bei Bedarf. Das gilt besonders für neue Sägeketten. Ent- spannen Sie nach abgeschlossener Arbeit die Sägekette, weil sich diese beim Abkühlen verkürzt. Damit verhindern Sie, dass die Kette Schaden nimmt

m Verletzungsgefahr! Benzin ist explosiv! Motor ausschalten und abkühlen lassen! Schutzhandschuhe tragen! Haut und Augenkontakt vermeiden! Unbedingt Abschnitt „Sicherheitsanweisung“ beach- ten.

• Betanken Sie das Gerät nur im Freien oder in aus- reichend belüfteten Räumen.

• Säubern Sie die Umgebung des Einfüllbereiches. Verunreinigungen im Tank verursachen Betriebs- störungen.

• Schütteln Sie den Behälter mit dem Kraftsto󰀨ge- misch vor dem Einfüllen in den Tank noch einmal.

• Ö󰀨nen Sie den Tankverschluss (B) vorsichtig, da- mit evtl. vorhandener Überdruck abgebaut werden kann. Abb. 19

• Füllen Sie das Kraftsto󰀨gemisch vorsichtig bis zur Unterkante des Einfüllstutzens ein.

• Verschließen Sie den Tankverschluss (B) wieder. Stellen Sie sicher, dass der Tankverschluss dicht schließt.

• Säubern Sie den Tankverschluss und die Umge- bung.

• Überprüfen Sie den Tank und die Kraftsto󰀪eitun- gen auf Undichtigkeiten. Entfernen Sie sich vor dem Starten des Motors min- destens drei Meter vom Tankplatz. Benzin ablassen Abb. 36 Entleeren Sie den Tank nur im Freien oder in gut belüfteten Räumen. Darauf achten, dass kein Kraftsto󰀨 oder Kettenöl ins Erdreich gelangt (Umweltschutz). Geeignete Unterlage verwen- den.

• Halten Sie einen Au󰀨angbehälter unter die Ben- zinablassschraube.

• Schrauben Sie die Tankkappe auf und entfernen Sie diese.

• Lassen Sie das Benzin/Ölgemisch vollständig ab.

• Schrauben Sie die Tankkappe von Hand wieder fest.

Starten Sie das Gerät nicht, bevor Sie es vollständig montiert haben. m Verletzungsgefahr! Nur das Benzin Kombigerät starten, wenn ein Anbaugerät angeschlossen ist! Nehmen Sie den entsprechenden Transportschutz ab und inspizieren Sie das Gerät auf guten Betriebszu- stand. Verwenden Sie niemals ein beschädig- tes, schlecht eingestelltes oder gewartetes bzw. nicht vollständig und sicher montiertes Gerät. Vor Gebrauch prüfen!

• Prüfen Sie, ob sich das Gerät in einem sicheren Zustand bendet:

• Prüfen Sie das Gerät auf Lecks.

• Prüfen Sie das Gerät auf sichtbare Schäden.

• Prüfen Sie, ob alle Teile des Gerätes sicher ange- bracht sind.

• Prüfen Sie, ob sich alle Sicherheitsvorrichtungen in einem guten Zustand benden. Starten Abb. 17, 19-23 Sobald das Gerät ordnungsgemäß montiert ist, star- ten Sie den Motor wie folgt:

1. Drücken Sie den Motorschalter auf die EinPosi-

2. Stellen Sie den ChokeHebel auf die Positi-

3. Drücken Sie die Benzinpumpe mehr als 5mal.

4. Ziehen Sie den Gri󰀨 des Starterseilzuges (9) zum

Starten des Motors 3 bis 5 mal. Fig. 21 ACHTUNG! Niemals Fuß auf den Schaft stellen oder darauf knien.

5. Wenn der Motor läuft warten Sie kurz und stel-

len Sie dann den Choke Hebel auf die Position. Abb. 22

6. Zum Starten der Schneideinrichtung betätigen

Sie mit der Handäche den Freigabehebel (8) und mit den Fingern den Gashebel (11). Je wei- ter Sie den Gashebel drücken umso höher wird die Motordrehzahl. Beim loslassen des Gasgri󰀨s geht der Motor wieder in den Leerlauf und das Schneidwerkzeug stoppt. Abb. 23. Das Schneid- werkzeug darf im Leerlauf sich nicht mitdrehen oder bewegen!

7. Falls Probleme auftreten, schalten Sie den Motor-

schalter (7) sofort auf „0“, damit der Motor stoppt. Achtung, die Schneideinrichtung kann sich noch einige Sekunden weiterdrehen. Abb. 23

8. Falls ein Problem auftritt, ziehen Sie den Pin des

Sicherheitsgurtes und lösen Sie sofort das Gerät. Abb. 17

9. Zum Start bei warmen Motor, können Sie den

ChokeHebel auf Position „Warmstart und Arbei- ten“ lassen. www.scheppach.com

Schneiden Sie bei hohem Gras stufenweise, um das Gerät nicht zu überlasten. Schneiden Sie zu- nächst die Spitzen, arbeiten Sie sich dann stufen- weise vor.

• Tragen Sie immer eine Schutzbrille und einen Gehörschutz und bei Ausforstungsarbeiten einen Schutzhelm.

• Gestrüpp, Wildwuchs, junge Baumbestände (maxi- mal 2 cm Stammdurchmesser) und hohes Gras zu durchforsten.

• Beim Einsatz von Metallschneidewerkzeugen be- steht grundsätzlich die Gefahr eines Rückschlags, wenn das Werkzeug auf ein festes Hindernis (Stei- ne, Bäume, Aste usw.) tri󰀨t. Dabei wird das Gerät gegen die Drehrichtung zurückgeschleudert.

• Bei Wildwuchs und Gestrüpp „tauchen“ Sie die Heckenschere von oben ein. Dadurch wird das Schneidgut gehäckselt

• Achtung! Das Messer läuft nach! Bremsen Sie das Messer nicht mit der Hand ab.

• Halten Sie das Messer/ die Schneideinheit der Mo- torsense von den Füssen fern. ACHTUNG: Verfahren Sie bei dieser Arbeitstechnik mit besonderer Vorsicht, denn je größer der Abstand des Schneidwerkzeugs zum Boden ist, desto größer ist die Gefahr, dass Schneidgut und Fremdobjekte zur Seite geschleudert werden. Mähen mit Grastrimmer

• Verwenden Sie die Fadenkassette um einen sau- beren Schnitt auch an unebenen Rändern, Zaun- pfählen und Bäumen zu erhalten.

• Führen Sie den Trimmfaden vorsichtig an ein Hindernis heran und schneiden Sie mit der Fa- denspitze um das Hindernis. Beim Kontakt des Trimmfadens mit Steinen, Bäumen und Mauern franst der Faden vorzeitig aus oder bricht.

• Ersetzen Sie den Kunststo󰀨faden niemals durch einen Metalldraht Verletzungsgefahr! Trimmfaden-Automatik (Abb. 36) Der Grastrimmer wird mit einer gefüllten Fadenkas- sette geliefert. Der Faden nutzt sich während der Ar- beit ab. Damit neuer Faden nachgefüttert wird, drücken Sie den Auslöser an der Fadenkassette bei laufendem Motor kräftig auf den Boden. Der Faden wird automatisch durch die Fliehkraft frei- gegeben. Durch das Messer am Schneidschutz wird der Trimmfaden auf die richtige Länge gekürzt. Arbeiten mit der Heckenschere

• Die Heckenschere ist zum Schneiden von Hecken, Büschen und Sträuchern geeignet.

• Die Heckenschere mit beiden Händen auf sicheren Abstand vom Körper halten. Hinweis: Springt der Motor auch nach mehreren Versuchen nicht an, lesen Sie den Abschnitt „Fehler- behebung am Motor“. Hinweis: Ziehen Sie den Startseilzug stets gerade heraus. Wird er in einem Winkel herausgezogen, ent- steht Reibung an der Öse. Durch diese Reibung wird die Schnur durchgescheuert und nutzt sich schneller ab. Halten Sie stets den Anlassergri󰀨, wenn sich die Schnur wieder einzieht. Lassen Sie die Schnur nie aus dem ausgezogenen Zustand zurückschnellen. Hinweis: Starten Sie den Motor nicht in hohem Gras. m Achtung: Wenn der Motor abgeschaltet wurde, läuft die Schneidevorrichtung noch einige Sekunden weiter; halten Sie sich daher von der Schneidevor- richtung fern, bis sie zu einem vollständigen Still- stand gekommen ist!

Arbeiten mit Benzin-Motorsense/Trimmer

• Machen Sie sich bei ausgeschaltetem Gerät zu- nächst mit Bedienung und Führung vertraut, wenn Sie das erste Mal mit einer BenzinMotorsense ar- beiten.

• Die BenzinMotorsense ist so konzipiert, dass sie vom Bediener ausschließlich auf der rechten Kör- perseite geführt wird.

• Halten Sie die BenzinMotorsense immer mit bei- den Händen an den Gri󰀨en fest.

• Halten Sie mit der rechten Hand den Bediengri󰀨 und mit der linken Hand den Handgri󰀨 der Hand- stange.

• Achten Sie immer darauf, dass sich das Schneid- werkzeug noch kurze Zeit weiterdreht, nachdem der Gashebel losgelassen wurde.

• Achten Sie immer auf einen einwandfreien Motor- leerlauf, so dass sich das Schneidwerkzeug bei nicht gedrücktem Gashebel nicht mehr dreht. (sie- he Wartung)

• Arbeiten Sie immer mit hoher Drehzahl, so haben Sie das beste Schnittergebnis.

• Führen Sie das Gerät mit gleichmäßig bogenför- miger Bewegung von links nach rechts und wieder zurück. Schneiden Sie dann die nächste Bahn. Abb. 39 Achtung: Führen Sie das Gerät immer erst wie- der zurück in die Ausgangsposition, bevor Sie die nächste Bahn schneiden.

• Stoßen Sie beim Arbeiten an einen Stein oder ei- nen Baum, stellen Sie den Motor ab und ziehen den Zündkerzenstecker ab dann untersuchen Sie die BenzinMotorsense auf Beschädigungen.

• Achtung: Beim Arbeiten in schwierigem Gelände und an Hängen immer besonders vorsichtig sein. www.scheppach.com

ACHTUNG: Falsche Anwendung und Missbrauch kann die Heckenschere beschädigen und schwere Verletzungen durch weggeschleuderte Teile verursa- chen. Um die Unfallgefahr durch die Heckenschere zu min- dern, beachten Sie folgende Punkte:

• Niemals Sträucher oder Hölzer mit mehr als 2 cm Durchmesser schneiden.

• Vermeiden Sie den Kontakt mit Metallkörpern, Steinen usw.

• Kontrollieren Sie die Heckenschere regelmäßig auf Beschädigungen. Beschädigte Heckenschere nie- mals weiter benutzen.

• Bei merklicher Abstumpfung der Heckenschere muss es nach Vorschrift von einer qualizierten Fachkraft geschärft werden. Bei merklicher Un- wucht muss die Heckenschere ausgetauscht wer- den. Arbeiten mit dem Hochentaster Ölen von Sägekette und Führungsschiene Es wird empfohlen hierzu handelsübliches Sägeket- tenöl zu verwenden.

• Entfernen Sie den ÖlTankdeckel. (Abb. 47 /L))

• Füllen Sie den Kettensägenöltank (Abb. 47/M) zu 80% mit Sägekettenöl.

• Verschliessen Sie den Deckel Kontrolle der Ölversorgung Vergewissern Sie sich stets, dass das automatische Ölsystem richtig funktioniert. Achten Sie auf einen stets gefüllten Öltank. Während der Sägearbeiten müssen die Schiene und die Kette stets ausreichend geölt sein, um Reibung mit dem Kettenschwert zu verringern. Das Kettenschwert und die Kette darf nie ohne Öl sein. Betreiben Sie die Säge trocken oder mit zu we- nig Öl, nimmt die Schnittleistung ab, die Lebenszeit des Kettenschwert wird kürzer, die Kette wird schnell stumpf und die Schiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an Rauchentwicklung oder Verfärbung der Schiene. Zum Überprüfen der Sägekettenschmierung die Ket- tensäge mit der Sägekette über ein Blatt Papier hal- ten und ein paar Sekunden Vollgas geben. Auf dem Papier kann die jeweils eingestellte Ölmen- ge überprüft werden. Die Sägekette muss immer eine geringe Menge Öl abschleudern. Nach ein paar Sekunden muss eine leichte Ölspur sichtbar sein. Achten Sie immer dar- auf, dass sich genügend Öl im Öltank für die Säge- kettenschmierung bendet.

• Der maximale Schnittdurchmesser ist abhängig von der Holzart, dem Alter, dem Feuchtigkeitsge- halt und der Härte des Holzes.

• Kürzen Sie deshalb sehr dicke Zweige vor dem Schneiden der Hecke mit einer Astschere auf die entsprechende Länge.

• Die Heckenschere kann durch ihre doppelseitigen Messer vorwärts und rückwärts oder durch Pen- delbewegungen von einer zur anderen Seite ge- führt werden.

• Schneiden Sie zuerst die Seiten der Hecken und erst dann die Oberkante.

• Die Hecke von unten nach oben schneiden.

• Schneiden Sie die Hecke trapezförmig. Das ver- hindert ein Verkahlen des unteren Heckenberei- ches wegen Lichtmangels.

• Spannen Sie eine Richtschnur über die Länge der Hecke, wenn Sie die Oberkante der Hecke gleich- mäßig stutzen wollen.

• Schneiden Sie in mehreren Durchgängen, wenn starkes Zurückschneiden nötig ist.

• Entfernen Sie unbedingt Fremdteile aus der Hecke (z.B. Draht), da diese die Messer der Heckensche- re beschädigen können.

• Achtung! Die Messer laufen nach! Bremsen Sie die Messer nicht mit der Hand ab. Der richtige Zeitpunkt zum schneiden:

• Laubhecke: Juni und Oktober

• Nadelhecke: April und August

• schnell wachsende Hecke: ab Mai ca. alle 6 Wo- chen Achten Sie auf brütende Vögel in der Hecke. Ver- schieben Sie dann das Schneiden der Hecke oder nehmen Sie diesen Bereich aus. Winkelverstellung Die Heckenschere kann durch schwenken des Mes- serkopfes von +90° bis 75° an die Arbeitsverhältnis- se angepasst werden. Abb. 42.

• Achtung! Nur bei abgestelltem Motor verstellen!

• Drücken Sie beide Hebel und Verstellen Sie den Messerkopf in die gewünschte Position. Abb. 41

• Lassen Sie beide Hebel los bis Sie in die Verzah- nung einrasten.

• Kontrollieren Sie vor Inbetriebnahme, das die Ver- stellhebel richtig eingerastet sind. Abb. 42 Ölen Sie die Messer und Winkelverstellung vor jedem Arbeitsbeginn mit umweltverträglichem Schmieröl. Auch während der Arbeitszeit die Messer regelmä- ßig ölen. Achtung! Nur bei abgestelltem Motor ölen! www.scheppach.com

Grundlegende Schnitttechnik Schwere Äste brechen beim Absägen leicht ab und reisen dabei lange Rindenstreifen vom Stamm weg, was den Baum nachhaltig schädigt. Mit der folgen- den Schnitttechnik können Sie dieses Risiko wesent- lich verringern:

• Sägen Sie den Ast zunächst etwa 10 cm vom Stamm entfernt, an der Astunterseite an

• Setzen Sie in etwa 15 cm Entfernung zum Stamm von oben einen weiteren Schnitt an.

• Sägen Sie so lange, bis der Ast abbricht. Die Ge- fahr einer Rindenverletzung am Stamm besteht jetzt nicht mehr.

• Zum Schluss entfernen Sie mit einem sauberen Schnitt von oben entlang des Stamms den verblie- benen Aststumpf.

• Damit die Schäden für den Baum so gering wie möglich gehalten werden, empfehlen wir die Schnittstelle zusätzlich noch mit Baumwachs zu versiegeln. Gefahren durch reaktive Kräfte Reaktive Kräfte kommen während des Betriebs der Sägekette vor. Dabei wirken die Kräfte, die auf das Holz angewendet werden sollen, gegen den Opera- tor. Sie treten ein, wenn die laufende Kette in Kontakt mit einem festen Objekt wie ein Ast kommt oder ein- geklemmt wird. Diese Kräfte können zu einem Kontrollverlust und Verletzungen daraus führen. Das Verständnis der Entstehung dieser Kräfte kann Ihnen dabei helfen, die Schrecksekunde und den Kontrollverlust zu vermeiden. Diese Säge ist so gestaltet, dass sich die Rückschla- ge󰀨ekte nicht so stark bemerkbar machen wie bei herkömmlichen Kettensägen. Behalten Sie trotzdem stets einen festen Gri󰀨 und einen guten Stand, um im Zweifelsfall die Kontrolle über das Werkzeug zu behalten. Die häugsten E󰀨ekte sind:

• Rückzug Rückschlag Der Rückschlag kann eintreten, wenn die laufende Sägekette an dem oberen Viertel der Führungsschie- ne auf ein festes Objekt tri󰀨t oder eingeklemmt wird. Die schneidende Kraft der Kette übt auf die Säge eine Rotationskraft in entgegengesetzter Richtung zu der Kettenbewegung aus. Das führt zu einer Auf- wärtsbewegung der Führungsschiene. Automatische Sägekettenschmierung - Feinjus- tierung Abb. 49. Mit der Schraube (S) können Sie die Ölmenge redu- zieren oder erhöhen. Im Uhrzeigersinn Ölmenge reduziert sich () Gegen Uhrzeigersinn Ölmenge erhöt sich (+) Vorsichtsmaßnahmen bei der Sägeprozedur Stellen Sie sich nie direkt unter den Ast, welchen Sie absägen möchten. Die Gefahr, dass der Ast uner- wartet auf Sie nieder fällt ist sehr groß. Im Allgemei- nen empehlt es sich, die Astsäge in einem Winkel von 60° zum Ast anzusetzen. Halten Sie das Gerät während des Schnittvorgan- ges gut mit beiden Händen fest und achten Sie stets auf eine Gleichgewichtsposition sowie einen guten Stand.

• Versuchen Sie niemals, Ihr Werkzeug einhändig zu bedienen. Der Verlust der Kontrolle über Ihr Werkzeug kann zu ernsthaften oder tödlichen Ver- letzungen führen. Arbeiten Sie niemals auf einer Leiter, einem Baumast oder anderen unsicheren Untergründen.

• Sägen Sie starke Äste nicht in einem Schnitt, son- dern stets in mehreren Schritten.

• Legen Sie zum Schneiden die Sägekette an den Ast an.

• Üben Sie zum Führen des Gerätes leichten Druck aus, überlasten Sie den Motor aber nicht. Befreien Sie den Arbeitsbereich vor dem Schnei- den von störendem Geäst und Unterholz. Scha󰀨en Sie anschließend einen Rückzugsbereich, fern der Stelle, auf die abgeschnittene Äste fallen können, und entfernen dort alle Hindernisse. Halten Sie den Arbeitsbereich frei, entfernen Sie die abgeschnitte- nen Äste sofort. Achten Sie auf Ihren Standort, die Windrichtung und die mögliche Fallrichtung der Äste. Seien Sie darauf vorbereitet, dass heruntergefallene Äste zurückschlagen können. Platzieren Sie alle an- deren Werkzeuge und Geräte in sicherem Abstand von den zu schneidenden Ästen, aber nicht im Rück- zugsbereich. Beobachten Sie stets den Zustand des Baumes. Suchen Sie nach Fäulnis und Verwesung in den Wurzeln und Ästen. Wenn diese innen verfault sind, können sie während des Schneidens unerwartet wegbrechen und herunterfallen. Halten Sie auch nach angebrochenen und toten Äs- ten Ausschau, die sich durch die Erschütterung lö- sen und auf Sie herabfallen könnten. Bei sehr dicken oder schweren Ästen machen Sie zunächst einen kleinen Einschnitt unterhalb des Astes, bevor Sie von oben nach unten arbeiten, um ein Abbrechen zu ver- hindern. www.scheppach.com

2. Reinigen Sie das Gerät mit einem Tuch, einer

3. Benutzen Sie zur Reinigung der Kunststo󰀨teile

einen feuchten Lappen. Keine Reinigungsmittel, Lösungsmittel oder spitze Gegenstände verwen- den.

4. Technisch bedingt wickelt sich im Laufe der Ar-

beit nasses Gras und Unkraut um die Antriebs- achse unter dem Schneidschutz. Entfernen Sie dies, da sonst der Motor durch zu hohe Reibung überhitzt wird. Abb. 37 Regelmäßige Kontrollen Beachten Sie, dass sich die folgenden Angaben auf einen normalen Einsatz beziehen. Unter Umständen (längere tägliche Arbeit, starke Staubbelastung, usw.) verkürzen sich die angegebe- nen Intervalle dementsprechend.

• Vor Arbeitsbeginn,nach Tankfüllung, nach einer Stoßeinwirkung oder fallen lassen: Schneidwerk- zeuge auf festen Sitz prüfen, allgemeine Sicht- prüfung auf Risse und Schäden.Schadhafte oder stumpfe Schneidwerkzeuge sofort wechseln, auch bei geringfügigen Haarrissen.

• Schneidewekzeuge schärfen (auch nach Bedarf).

• Wöchentliche Prüfung: Getriebeschmierung (auch nach Bedarf).

• Bei Bedarf: Zugängliche Befestigungsschrauben und Muttern nachziehen. Sie vermeiden übermäßigen Ver- schleiß und Schäden am Gerät, wenn Sie sich an die Vorgaben dieser Gebrauchsanleitung halten. Ersetzen von Fadenspule/Schnittfaden (Abb. 24-29)

1. Ziehen Sie die Spulenabdeckung durch kräftiges

Drücken der Haltelaschen von der Fadenspule (5) ab

2. Entnehmen Sie die Spule mit den Fadenresten

3. Entfernen Sie die verbrauchte Spule.

4. Nehmen Sie die neue Fadenspule und ziehen je-

weils 10 cm von beiden Fäden heraus.

5. Legen Sie nun die Fadenspule (5) auf die konisch

zulaufende Feder und führen beide Fäden jeweils durch die Ösen an dem Fadenspulengehäuse.

6. Setzen Sie nun die Spulenabdeckung auf die

neue Fadenspule. Drehen Sie diese so, dass die Aussparungen der Spulenabdeckung mit den Ösen im Fadenspulengehäuse übereinstimmen.

7. Drucken Sie nun die Spulenabdeckung zusam-

men mit der Fadenspule bis zum Einrasten in das Fadengehäuse.

8. Durch das Messer (A) im Schneidschutz (18) wird

der Trimmfaden auf die richtige Lange gekürzt, wenn die Maschine wieder anläuft. Rückschlag vermeiden Der beste Schutz besteht darin, Situationen, die zu Rückschlägen führen, zu vermeiden.

1. Behalten Sie die Position der oberen Führungs-

schiene stets im Auge.

2. Lassen Sie diese Stelle niemals in Kontakt mit

einem Objekt kommen. Schneiden Sie nichts da- mit. Seien Sie besonders vorsichtig in der Nähe von Drahtzäunen und beim Schneiden kleiner, harter Äste, in die sich die Kette leicht einklem- men kann.

3. Schneiden Sie nur einen Ast auf einmal.

Rückzug Der Rückzug entsteht, wenn die Kette an der Schie- nenunterseite plötzlich festsitzt, da sie eingeklemmt wird oder auf einen Fremdkörper im Holz tri󰀨t. Die Kette zieht dann die Säge vorwärts. Der Rück- zug passiert oftmals, wenn die Kette beim Kontakt mit dem Holz nicht in voller Geschwindigkeit läuft. Rückzug vermeiden Seien Sie sich der Kräfte und Situationen bewusst, die zum Einklemmen der Kette an der Schienenun- terseite führen können. Fangen Sie stets mit auf volle Geschwindigkeit lau- fender Kette an zu schneiden. Rückstoß Der Rückstoß entsteht, wenn die Kette auf der Schie- nenoberseite plötzlich festsitzt, da sie eingeklemmt wird oder auf einen Fremdkörper im Holz tri󰀨t. Die Kette kann die Säge dann ruckartig gegen den Ope- rator drücken. Rückstöße passieren oftmals, wenn die Schienenoberseite zum Schneiden benutzt wird. Rückstoß vermeiden Seien Sie sich der Kräfte und Situationen bewusst, die zum Einklemmen der Kette an der Schienenober- seite führen können. Schneiden Sie nicht mehr als einen Ast auf einmal. Neigen Sie die Schiene nicht zur Seite, wenn Sie sie aus einem Schneidespalt zie- hen, da die Kette sonst eingeklemmt werden könnte.

ACHTUNG: Bei allen Arbeiten an und um Schneid- werkzeuge immer Schutzhandschuhe tragen. Bei Nichtgegrauch, Transport oder Lagerung immer Transportschutz an alle Scheidwerkzeuge montie- ren. Abb. 1 (14a, 15a, 17c) Schalten Sie vor der Durchführung von Wartungs oder Reinigungsarbeiten immer den Motor ab und ziehen Sie den Zündkerzenstecker.

1. Besprühen Sie das Gerät nicht mit Wasser. Dies

beschädigt den Motor. www.scheppach.com

• Drehen Sie die Zündkerze mit der Hand komplett ins Gewinde. Vermeiden Sie dabei ein Verkanten der Zündkerze.

• Ziehen Sie die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel fest.

• Bei Verwendung eines Drehmomentschlüssels be- trägt der Anzugsdrehmoment 1215 Nm.

• Stecken Sie den Zündkerzenstecker korrekt auf die Zündkerze auf. Luftlter reinigen. Abb. 32 - 35 Verschmutzte Luftlter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Staub und Pollen verstopfen die Poren des Schaumsto󰀨- lters. Regelmäßige Kontrolle ist daher unerlässlich.

• Lösen Sie die Abdeckung des Luftlters und ent- fernen das Schwammlterelement.

• Bringen Sie die Luftlterabdeckung wieder an, da- mit nichts in den Luftkanal fällt.

• Waschen Sie das Filterelement in warmem Seifen- wasser, spülen Sie es ab und lassen Sie es an der Luft trocknen. Achtung: Luftlter nie mit Benzin oder brennbaren Lösungsmitteln reinigen. Um die Lebensdauer des Motors nicht zu verkürzen, muss ein beschädigter Luftlter sofort ersetzt wer- den. m Warnung! Lassen Sie den Motor niemals laufen, wenn das Luftlterelement nicht eingesetzt ist. Pege der Führungsschiene Drehen Sie die Schiene jedes Mal um, wenn Sie die Kette geschärft oder ersetzt haben. Dadurch vermei- den Sie eine einseitige Abnutzung der Schiene, be- sonders an der Spitze und Unterseite. Säubern Sie regelmäßig 1 = die Ö󰀨nung für die Ölzufuhr 2 = den Ölkanal 3 = die Laufrille der Schiene Wartung und Schärfung der Sägekette Die richtig geschärfte Kette Eine richtig geschärfte Kette geht mühelos durch das Holz und benötigt dabei sehr wenig Druck. Arbei- ten Sie nicht mit einer stumpfen oder beschädigten Sägekette. Es erhöht die körperliche Anstrengung, vergrößert die Erschütterungen und führt zu unbe- friedigenden Ergebnissen sowie höherer Abnutzung.

Schleifen des Begrenzungsmessers Abb. 18 (A) Das Schnittmesser kann mit der Zeit stumpf werden

• Sollten Sie dies feststellen, lösen Sie die Schrau- ben mit denen das Schnittmesser an der Schutz- haube befestigt ist.

• Befestigen Sie das Messer in einem Schraubstock.

• Schleifen Sie die Schneide des Messers mit einer Flachfeile und achten Sie darauf, den Winkel der Schnittkante beizubehalten.

• Wichtig! Montieren Sie das Schnittmesser wieder. Ersetzen oder schärfen Sie die Klinge am Ende jeder Mähsaison bzw. nach Bedarf. Schleifen des Schnittmessers (17) Bei einer geringen Abstumpfung können Sie die Schneiden selbst nachschärfen.

• Befestigen Sie das Messer in einem Schraubstock.

• Schleifen Sie alle 3 Klingen des Messers mit einer Flachfeile und achten Sie darauf, den Winkel der Schnittkante beizubehalten. (~25°) Feilen Sie nur in eine Richtung.

• Spätestens nach fünfmal nachschärfen die Klinge ersetzten. Bei stärkerem Verschleiß oder ausgebrochenen Schneiden das Messer erneuern. Nicht ausbalan- cierte Klingen lassen die Motorsense stark vibrieren; dadurch besteht Verletzungsgefahr! Winkelgetriebe schmieren, Freischneider Abb. 8 (O) Mit lithiumbasiertem Fett behandeln. Entfernen Sie die Schraube und geben Sie das Fett hinein, drehen Sie den Schaft manuell, bis das Fett austritt; und bringen Sie die Schraube dann wieder an. Achtung! Nur wenig Fett au󰀨üllen. Keinesfalls über- füllen Zündkerze auswechseln und reinigen. Abb. 30-31 Überprüfen Sie mindestens einmal im Jahr oder bei regelmäßig schlechtem Starten den Elektrodenab- stand der Zündkerze. Der korrekte Abstand zwischen Zündfahne und Zündkontakt ist 0,63 mm/0,25“.

• Warten Sie, bis der Motor vollständig ausgekühlt ist.

• Ziehen Sie die Zündkerzenkappe von der Zündker- ze und drehen Sie die Zündkerze mit dem mitgelie- ferten Zündkerzenschlüssel heraus.

• Bei übermäßigem Verschleiß der Elektrode oder bei sehr starker Verkrustung muss die Zündkerze mit einer vom gleichen Typ ersetzt werden.

• Starke Verkrustung an der Zündkerze kann bedingt sein durch: Zu hohem Ölanteil im Benzingemisch, schlechte Ölqualität, überaltertes Benzingemisch oder verstopftem Luftlter. www.scheppach.com

• Berühren Sie die Befestigungsbänder und die dy- namischen Glieder nicht mit der Feile.

• Drehen Sie die Feile regelmäßig weiter, um eine einseitige Abnutzung zu vermeiden.

• Nehmen Sie ein Stück hartes Holz, um den Grat von Schnittkanten zu entfernen. Alle Messer müssen die gleiche Länge haben, da sie sonst auch unterschiedlich hoch sind. Dadurch läuft die Kette unregelmäßig und es erhöht die Gefahr, kaputtzugehen. Getriebe schmieren, Hochentaster Schmieren Sie das Getriebe alle 10 bis 20 Be- triebsstunden.

1. Setzten Sie die Fettpresse an den Schmiernippel

2. Drücken Sie etwas Fett hinein.

Achtung! Nur wenig Fett au󰀨üllen. Keinesfalls über- füllen. Überprüfen Sie die Heckenschere auf o󰀨ensicht- liche Mängel wie:

• verschlissene oder beschädigte Bauteile

• verbogene, gebrochene oder beschädigte Schnei- deeinrichtung

• richtig montierte und intakte Abdeckungen oder Schutzeinrichtungen.

• Verschleiß, insbesondere Gleitspiel der Schneide- einrichtung. Schadhafte oder stumpfe Schneidwerkzeuge so- fort wechseln, auch bei geringfügigen Beschädi- gungen. Getriebe schmieren, Heckenschere Schmieren Sie das Getriebe alle 10 bis 20 Be- triebsstunden.

1. Setzten Sie die Fettpresse an den Schmiernippel

2. Drücken Sie etwas Fett hinein.

Achtung! Nur wenig Fett au󰀨üllen. Keinesfalls über- füllen. Ölen Sie die Schneideinrichtung und die Winkelver- stellung mit umweltverträglichem Schmieröl. Einstellen der Leerlaufdrehzahl Abb. 50 Wenn die Schneideinrichtung im Leerlauf weiterläuft, müssen Sie die Leerlaufdrehzahl korrigieren.

1. Lassen Sie den Motor 35 Minuten warmlaufen

(keine hohen Drehzahlen!).

2. Drehen Sie die Einstellschraube (S):

im Uhrzeigersinn Leerlaufdrehzahl erhöht sich (+) gegen Uhrzeigersinn Leerlaufdrehzahl verringert sich (–)

• Reinigen Sie die Kette.

• Überprüfen Sie sie auf Brüche in den Gliedern und auf beschädigte Nieten.

• Ersetzen Sie beschädigte und abgenutzte Ketten- teile mit passenden Ersatzteilen, die sie bei Bedarf in die Form und Größe der Originalteile zurecht fei- len.

• Das Schärfen einer Kette sollte nur von erfahrenen Benutzern durchgeführt werden!

• Beachten Sie die unten angegebenen Winkel und Maße. Wenn die Sägekette nicht richtig geschärft oder das Tiefenmaß zu klein ist, besteht ein höhe- res Risiko von Rückschlage󰀨ekten und daraus re- sultierenden Verletzungen!

• Die Sägekette kann nicht auf der Führungsschie- ne festgesetzt werden. Es ist daher am Besten, die Kette von der Schiene zu nehmen und dann zu schärfen.

• Wählen Sie ein für die Kettenteilung geeignetes Schärfwerkzeug aus. Die Kettenteilung (z.B. 3/8") ist im Tiefenmaß jedes Messers markiert. Benutzen Sie nur spezielle Feilen für Sägeketten! Andere Feilen haben die falsche Form und den fal- schen Schli󰀨. Wählen Sie den Durchmesser der Feile gemäß Ih- rer Kettenteilung. Beachten Sie unbedingt auch die folgenden Winkel beim Schärfen der Kettenmesser. A = Feilwinkel B = Winkel der Seitenplatte Der Winkel muss außerdem für alle Messer beibe- halten werden. Bei ungleichmäßigen Winkeln wird die Kette unre- gelmäßig laufen, sich schnell abnutzen und vorzeitig kaputtgehen. Da diese Anforderungen nur mit ausreichender und regelmäßiger Übung erfüllt werden können:

• Benutzen Sie einen Feilenhalter Ein Feilenhalter muss beim Schärfen der Sägeket- te per Hand eingesetzt werden. Die richtigen Feil- winkel sind darauf markiert.

• Halten Sie die Feile waagerecht (im richtigen Win- kel zu der Führungsschiene) und feilen Sie gemäß der Winkelmarkierung auf dem Feilenhalter. Stüt- zen Sie den Feilenhalter auf der obere Platte und dem Tiefenmaß ab.

• Feilen Sie das Messer stets von innen nach außen.

• Die Feile schärft nur in der Vorwärtsbewegung. Heben Sie sie bei der Rückwärtsbewegung ab. www.scheppach.com

Sägekette Oregon 91PJ040X 7910700704 Führungsschiene Oregon 100SDEA318 3904801037 Transportschutz Kette 3904801039 Verlängerung für Hochentaster 7910700710 Heckenschere: Messer Heckenschere 400 mm 7910700703 Transportschutz Messer 400 mm 3904801043

• Halten Sie die Gri󰀨e ölfrei, damit Sie immer siche- ren Halt haben.

• Reinigen Sie das Gerät bei Bedarf mit einem feuchten Tuch und gegebenenfalls mit einem mil- den Spülmittel. m Achtung!

• Vor jeder Reinigung Zündkerzenstecker ziehen.

• Tauchen Sie das Gerät zur Reinigung keinesfalls in Wasser oder andere Flüssigkeiten.

• Bewahren Sie das Gerät an einem sicheren und trockenen Platz und außerhalb der Reichweite von Kindern auf. Lagerung Vorsicht: Verstauen Sie das Gerät nie länger als 30 Tage, ohne folgende Schritte zu durchlaufen: Verstauen des Gerätes Wenn Sie das Gerät länger als 30 Tage verstauen, muss es hierfür hergerichtet werden. Andernfalls verdunstet der im Vergaser bendliche, restliche Treibsto󰀨 und lässt einen gummiartigen Bodensatz zurück. Dies könnte den Start erschweren und teure Reparaturarbeiten zur Folge haben. 1 Nehmen Sie die Treibsto󰀨tankkappe langsam ab, um eventuellen Druck im Tank abzulassen. Entleeren Sie vorsichtig den Tank. Entleeren Sie den Tank nur im Freien oder in gut belüfteten Räumen. Darauf achten, dass kein Kraftsto󰀨 oder Kettenöl ins Erdreich gelangt (Umweltschutz). Geeignete Unterlage verwenden. 2 Starten Sie den Motor und lassen Sie ihn laufen, bis dieser anhält, um den Treibsto󰀨 aus dem Ver- gaser zu entfernen. 3 Lassen Sie den Motor abkühlen (ca. 5 Minuten). 4 Entfernen Sie die Zündkerze 5 Geben Sie 1 Teelö󰀨el sauberes 2TaktÖl in die Verbrennungskammer. Ziehen Sie mehrere Male langsam an der Starterleine, um die internen Komponenten zu beschichten. Setzen Sie die Zündkerze wieder ein. Hinweis: Verstauen Sie das Gerät an einem trocke- nen Ort, weit entfernt von möglichen Entzündungs- quellen, z.B. Ofen, Heißwasserboiler mit Gas, Gast- rockner, etc. Die Leerlaufdrehzahl beträgt 3000 min

Wenden Sie sich an den Hersteller, falls die Schneid- einrichtung trotzdem im Leerlauf weiterläuft. Arbeiten Sie mit dem Gerät auf keinen Fall weiter! Für alle Schäden, die durch Nicht beachten der in dieser Gebrauchsanleitung gegebenen Hinweise entstehen, ist der Nutzer selbst ver- antwortlich. Dies gilt auch für nicht autorisier- te Veränderungen am Gerät, Verwendung von nicht autorisierten Ersatzteilen, Anbauteilen, Ar- beitswerkzeugen, artfremder und nicht bestim- mungsgemäßer Einsatz, Folgeschäden durch Benutzung von defekten Bauteilen. Verschleißteile Auch bei bestimmungsgemäßen Gebrauch unterlie- gen manche Bauteile normalem Verschleiß. Diese müssen je nach Art und Dauer der Nutzung regelmäßig ersetzt werden. Zu diesen Teilen gehö- ren unter anderem das Schneidwerkzeug und der Halteteller. m Warnung! Verwenden Sie nur originale Ersatz und Zubehörtei- le des Herstellers. Bei Nichtbeachtung können sich die Leistung verringern, Verletzungen auftreten und Ihre Garantie erlöschen. Wichtiger Hinweis im Fall einer Reparatur: Bei Rücklieferung des Gerätes zur Reparatur beach- ten Sie bitte, dass das Gerät aus Sicherheitsgründen öl und benzinfrei an die Servicestation gesendet werden müssen. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Anga- ben gemacht werden;

• Artikelnummer des Gerätes Ersatzteile / Zubehör Für die hier Aufgelisteten Schneidgarnituren können sie immer die mit der Maschine gelieferten Schutz- einrichtung verwenden Gras Trimmer / Freischneider: Fadenspule Ø 430 7910700701 3 Zahn Messer Ø 255 x 1,4 7910700702 Transportschutz 3 Zahn Messer 3904801065 4 Zahn Messer Ø 255 x 1,4 7910700705 Transportschutz 4 Zahn Messer 3904801066 8 Zahn Messer Ø 255 x 1,4 7910700711 Transportschutz 8 Zahn Messer 3904801066 Schutzschild Gras Trimmer 3904801023 Hochentaster: Sägekette ProCut 3/8.5039 7910100732 Führungsschiene ProCut AL1039507P 7910100731 www.scheppach.com

Transport Wenn Sie das Gerät transportieren möchten ent- leeren Sie den Benzintank wie im Kapitel 8 erklärt. Reinigen Sie das Gerät mit einer Bürste oder einem Handfeger von grobem Schmutz. Immer Transportschutz an alle Scheidwerkzeuge montieren. Abb. 1 (14a, 15a, 17a) Um Beschädigungen und Verletzungen zu verhin- dern, ist das Gerät beim Transport in Fahrzeugen ge- gen Umkippen und verrutschen zu sichern. Erneutes Inbetriebnehmen 1 Entfernen Sie die Zündkerze. 2 Ziehen Sie rasch an der Starterleine, um über- schüssiges Öl aus der Verbrennungskammer zu entfernen. 3 Reinigen Sie die Zündkerze und achten Sie auf den richtigen Elektrodenabstand an der Zünd- kerze; oder setzen Sie eine neue Zündkerze mit richtigem Elektrodenabstand ein. 4 Bereiten Sie das Gerät für den Betrieb vor

12. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohsto󰀨 und ist somit wieder verwendbar oder kann dem Rohsto󰀨kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus ver- schiedenen Materialien, wie z.B. Metall und Kunst- sto󰀨e. Führen Sie defekte Bauteile der Sondermül- lentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe scha󰀨en können, wenn Ih- re Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre ServiceWerkstatt. www.scheppach.com

Störung Mögliche Ursache Abhilfe Das Gerät springt nicht an.

• Luftlter verschmutzt

• Kraftsto󰀨lter verstopft

• Fehlende Kraftsto󰀨versorgung

• Fehler in der Kraftsto󰀪eitung

• Startvorrichtung ist defekt

• Zündkerzenstecker nicht aufgesteckt

• Luftlter reinigen/ersetzen

• Kraftsto󰀨lter reinigen oder erneuern

• Kraftsto󰀪eitung auf Knicke oder Beschädi- gungen überprüfen

• Servicestelle kontaktieren.

• Zündkerze entfernen, reinigen und trock- nen; anschließend das Starterseil mehr- mals ziehen; Zündkerze wieder montieren

• Zündkerzenstecker auf richtigen Sitz über- prüfen

• Zündkerze reinigen bzw. ersetzen

• Zündkabel auf Beschädigungen prüfen

• Servicestelle kontaktieren Das Gerät läuft an und stirbt ab

• Falsche Vergasereinstellung (Leerlauf- drehzahl)

• Servicestelle kontaktieren Motor läuft an, Schneid- werkzeug bleibt jedoch stehen

• Schneidwerkzeug blockiert

• Interner Fehler (Antriebswelle, Getriebe)

• Motor ausschalten und den Gegenstand entfernen

• Servicestelle kontaktieren

• Servicestelle kontaktieren Gerät arbeitet mit Unter- brechungen (stottert)

• Vergaser ist falsch eingestellt

• Zündkerze ist verrußt

• Ein/Ausschalter defekt

• Servicestelle kontaktieren

• Zündkerze reinigen oder ersetzen

• Servicestelle kontaktieren Rauchentwicklung • Falsche Kraftsto󰀨mischung

• Vergaser ist falsch eingestellt

• ZweitaktGemisch im Machtverhältnis 40:1 verwenden

• Servicestelle kontaktieren Gerät arbeitet nicht mit voller Leistung

• Maschine ist überlastet

• Luftlter ist verschmutzt

• Vergaser ist falsch eingestellt

• Schalldämpfer verstopft

• Während des Mähens/Trimmens nicht mit Kraft drücken.

• Luftlter reinigen oder ersetzen

• Servicestelle kontaktieren

• Auspu󰀨 überprüfen Der Freischneider arbeitet nicht mit voller Leistung

• Schneidmesser stumpf oder beschädigt

• Schnittgut zu hoch (Geräteüberlastung)

• Schneidmesser schärfen oder ersetzen

• Gras stufenweise schneiden Der Grastrimmer arbeitet nicht mit voller Leistung

• Schneidfaden zu kurz oder beschädigt

• Gerat ist überlastet, da Gras zu hoch

• Schneidfaden nachführen oder ersetzen

• Gras stufenweise schneiden Schneidfaden wird nicht nach geführt

• Fadenspule leer • Fadenspule auswechseln Der Hochentaster sägt nicht, rupft oder vibriert

• Kettenspannung zu hoch

• Kette falsch montiert

• Kettenspannung überprüfen und einstellen

• Kette nachschleifen lassen oder austau- schen

• Kette erneuern Sägekette wird heiß oder Sägekettenschmierung funktioniert nicht

• Ölzuleitung verstopft

• Kettenspannung zu hoch

• Ölzuleitung reinigen

• Kettenspannung einstellen

• Kette nachschleifen lassen oder austau- schen www.scheppach.com

Garantiebedingungen Revisionsdatum 24. März 2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten an- gegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnut- zung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müs- sen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor- Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Ver- sandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar. 5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center (via Post, eMail oder telefonisch). Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung. 6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparatur www.scheppach.com

• Forgasseren er defekt.

6. Technische gegevens

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH • Günzburger Str. 69 • 89335 Ichenhausen / Germany
