MFH33004P - Heggenschaar SCHEPPACH - Gratis gebruiksaanwijzing en handleiding

Producttype	Multifunctionele heggenschaar (heggenschaar, graskanttrimmer, bosmaaier, takkenzaag)
Merk	Scheppach
Model	MFH33004P
Motor	2-takt, luchtgekoeld, 32,6 cm³, 0,9 kW
Voeding	Mengsel benzine/olie 40:1 (loodvrije benzine + 2-takt olie)
Benzinetankinhoud	0,9 L
Gewicht (heggenschaar)	7,1 kg
Meslengte (heggenschaar)	406 mm
Snijlengte (heggenschaar)	400 mm
Max. snijdiameter (heggenschaar)	24 mm
Max. snijsnelheid (heggenschaar)	1550 min⁻¹
Stationair toerental	3000 ±200 min⁻¹
Gegarandeerd geluidsvermogensniveau	114 dB(A)
Kantelhoek (heggenschaar)	0° tot 90°
Inbegrepen gereedschap	Heggenschaarmes, Draadsnijkop, 3-tands mes, Geleidebalk en ketting, Draagriem, Mengfles
Functies	Heggen snoeien, Graskanten trimmen, Bosmaaien, Takken zagen
Veiligheid	Noodstop, Anti-terugslagbeveiliging, Snel losmaakbare draagriem, Transportbeschermingen
Onderhoud	Reinigen met een vochtige doek, regelmatig slijpen en smeren van de messen
Slijtdelen	Messen, Ketting, Geleidebalk, Draadspoel, Bougie, Luchtfilter
Garantie	Wettelijk, originele onderdelen aanbevolen

Veelgestelde vragen - MFH33004P SCHEPPACH

Hoe start ik de motor van de Scheppach MFH33004P ?

Zorg ervoor dat het apparaat gemonteerd is en dat de tank het mengsel benzine/olie (40:1) bevat. Zet de schakelaar op ON, bedien de choke, druk 5 keer op de brandstofpomp, trek dan 3 tot 5 keer aan de starter. Zodra de motor start, zet je de choke terug in de normale stand. Gebruik de gashendels om het gereedschap in te schakelen.

Welk mengsel benzine/olie moet ik gebruiken voor de MFH33004P ?

Gebruik een mengsel van loodvrije benzine en 2-takt motorolie in een verhouding van 40:1 (40 delen benzine op 1 deel olie). Gebruik nooit 4-takt motorolie. Meng in een geschikte fles en schud goed voor elk bijvullen.

Hoe monteer ik het heggenschaarmes op de MFH33004P ?

Demonteer indien nodig de bestaande snijkop. Plaats de heggenschaarbuis op de messenbevestiging (afb. 40) en draai vast met de schroef (a). Het mes kan worden gekanteld van 0° tot 90° met de positioneringshendel (afb. 41-42). Zorg ervoor dat de motor is uitgeschakeld voordat u werkzaamheden uitvoert.

Hoe stel ik de kettingspanning van de takkenzaag af ?

Draai de bevestigingsschroef van de kettingwielafdekking los. Draai de spanschroef van de ketting (afb. 47, pos. K): rechtsom om de spanning te verhogen, linksom om te verlagen. De spanning is correct wanneer de ketting ongeveer 2 mm kan worden opgetild in het midden van de geleidebalk. Draai vervolgens de bevestigingsschroef vast.

Wat moet ik doen als de motor van de MFH33004P niet start ?

Controleer eerst of het luchtfilter en de brandstoffilter schoon zijn, of de tank brandstof bevat en of de bougiekap goed is aangesloten. Als de motor is verzopen, verwijder dan de bougie, maak hem schoon en droog hem, trek dan een aantal keren aan de starter voordat u de bougie terugplaatst. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe vervang ik de draadspoel van de graskanttrimmer ?

Verwijder het deksel van de spoel door op de lipjes te drukken. Verwijder de oude spoel en de veer. Plaats een nieuwe spoel en trek 10 cm van elke draad uit. Steek de draden in de ogen van de behuizing, plaats het deksel terug en draai het vast tot het vastklikt. Het mes van de schermkap snijdt de draden automatisch op de juiste lengte tijdens het starten.

Welk onderhoud heeft het heggenschaarmes nodig ?

Smeer de messen voor elk gebruik met een milieuvriendelijke olie. Reinig de messen met een vochtige doek (geen water). Slijp de messen met een platte vijl onder een hoek van 25° wanneer ze bot zijn. Vervang beschadigde of zeer versleten messen.

Wat zijn de essentiële veiligheidsvoorschriften voor het gebruik van deze heggenschaar ?

Draag altijd handschoenen, een veiligheidsbril, gehoorbescherming en een helm bij het takken zagen. Gebruik de meegeleverde draagriem en zorg ervoor dat de messenbeschermingen op hun plaats zitten. Houd kinderen en omstanders op meer dan 15 m afstand. Werk niet in de regen of met loszittende kleding. Schakel de motor uit voordat u aanpassingen of onderhoud uitvoert.

Hoe bewaar ik het apparaat na gebruik ?

Leeg de brandstoftank op een geventileerde plaats. Laat de motor draaien tot hij stopt om de brandstof uit de carburateur te verwijderen. Laat afkoelen, reinig het apparaat, monteer de transportbeschermingen en berg het op een droge, veilige plaats op, buiten het bereik van kinderen.

Welke garantie is van toepassing op de Scheppach MFH33004P ?

De wettelijke garantie is van toepassing en dekt materiaal- en fabricagefouten gedurende de wettelijke termijn vanaf ontvangst. Slijtdelen (messen, ketting, draad, bougie, filter) zijn uitgesloten. Reparaties mogen alleen worden uitgevoerd door een erkende professional met originele onderdelen. Schade als gevolg van oneigenlijk gebruik wordt niet gedekt.

GEBRUIKSAANWIJZING MFH33004P SCHEPPACH

Verklaring van de symbolen op het instrument

	Lees de gebruikshandleiding.
	Waarschuwing! Benzine is zeer Licht ontvlambaar. Vermijd roken, open vuur of vonden in de buurt van de brandstof.
	Waarschuwing! Er bestaat risico op persoonlijk letsel, verlies van het leven of schade aan het apparaat in geval van niet naleven.
	Waarschuwing! Kans op letsell! Laat uw handen of voeten Niet in contact komen met de messen als de motor draait.
	Waarschuwing! Houd kinderen, omstanders en personen die helpen op een afstand van 15 meter van de bosmaier!
	Draag stevige schoenen tijdens het gebruik van het apparaat!
	Draag een beschemende helm, oor- en oogbescherming.
	Draag beschemende handschoenen tijdens het gebruik van het apparaat!
	Waarschuwing! De uitlaat en andere delen van de motor worden erg heet tijdens het gebruik, raak deze Niet aan!
40:1	Symbool voor het tanken van "MIX GASOLINE" ("MENGSMERING") op de tankdop.
	Waarschuwing! Pas op voorwegschietende voorwerpen, geraakt door de maaiende delen. Gebruik het apparaat nogt zonder goed gemonteerde beschemkap.
CE	Het product voldoet aan de geldende Europese richtlijnen en een evaluatiemethode van conformiteit voor deze richtlijnen ward uitgevoerd.
	Let op terugslag!
	Elektrische schokken hunnen dodelijk letsel veroorzaken. Houd een afstand van minstens 10 m van elektrische kabels.
	Gras trimmer
←→	Heggenschaar
	Maaiblad
	Kettingzaag
1148	Gewaarborgde geluidsvermogen
	Capaciteit brandstofreservoir

Inhoudsopgave:

Pagina:

1. Inleiding 117
2. Overzicht 117
3. Strekking van de levering 117
4. Voorzien gebruik 118
5. Belangrijke informatatie 118
6. Technische gegevens 121
7. Alvorens het apparaat te starten 122
8. Bevestiging en werkung 122
9. Werkinstructies 125
10. Onderhoud 128
    11.Opslag. 131
11. Afvoer en recycling 132
    13.Probleemoplossingen. 132

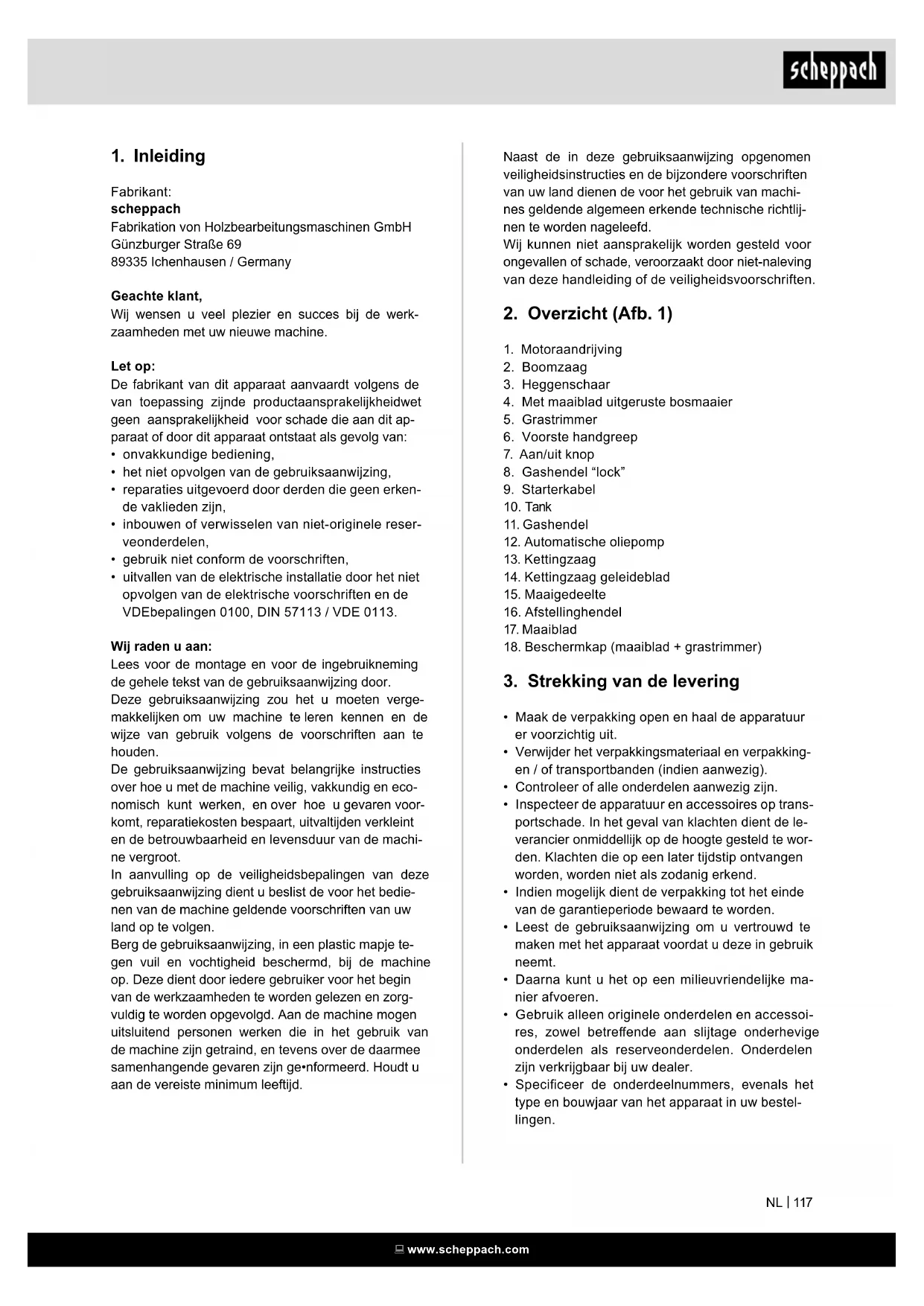

1. Inleiding

Fabrikant:

scheppach

Wij wensen u veel plezier en succes bij de werkzaamheden met uw nieuwe machine.

Let op:

De fabrikant van dit apparaat aanvaardt volgens de van toepassing zijnde productaansprakelijkheidwet geen aansprakelijkheid voor schade die aan dit apparaat of door dit apparaat ontstaat als gevolg van:

• onvakkundige bediening,
• het Niet opvolgen van de gebruiksaanwijzing,
• reparations uitgevoerd door derden die geen erkenndevakliedenzijn,
• inbouwen of verwisselen van nicht-originele reserveonderdelen,
• gebruik Niet conform de voorschriften,
  -uitvallen van de elektrische installment door het Niet opvolgen van de elektrische voorschriften en de VDEbepalingen 0100, DIN 57113 / VDE 0113.

Wij radenu aan:

Lees voor de montage en voor de ingebruinkeming de gehele tekst van de gebruiksaanwijzing door.

Deze gebruiksaanwijzing zou het u moeten vergemakkelijken om uw machine te leren kennen en de wijze van gebruik volgens de voorschriften aan te honden.

De gebruiksaanwijzing bevat belangrijke instructies over hoe u met de machine veilig, vakkundig en economisch kunt werken, en over hoe u gezaven voorkomt, reparatiekosten bespaart, ultvaltijden verkleint en de betrouwbaarheid en levensduur van de machi-ne vergroot.

In aanvulling op de veiligheidsbepalingen van deze gebruiksaanwijzing dient u beslist de voor het bedieren van de machine geldende voorschriften van uw land op te volgen.

Berg de gebruiksaanwijzing, in een plastic maple te-gen vull en vochtigheid beschermd, bij de machine op. Deze dient door iedere gebruiker voor het begin van de werkzaamheden te worden gelezen en zorgvuldig te worden opgevolgd. Aan de machine mogen uitsluitend personen werken die in het gebruik van de machine zich getraind, en tevens over de daarmee samenhangende bevaren zich ge-nformeerd. Houdt u aan de vereiste minimum leeftijd.

Naast de in deze gebruiksaanwijzing opgenomen veiligheidsinstructies en de bijzondere voorschriften van uw land dienen de voor het gebruik van machinen geldende algemeen erkende technische richtlijnen te worden nageleefd.

Wij hunen Niet aansprakelijk worden gesteld voor ongevallen of schade,veroorzaakt door Niet-naleving van deze handleiding of de veiligheidsvoorschriften.

2. Overzicht (Afb. 1)

1. Motoraandrijving
2. Boomzaag
3. Heggenschaar
4. Met maaiblad uitgeruste bosmaaier
5. Grastrimmer
6. Voorste handgreep
7. Aan/uit knop
8. Gashendel "lock"
9. Starterkabel
10. Tank
11. Gashendel
12. Automatische oliepomp
13. Kettingzaag
14. Kettingzaag geleideblad
15. Maiagedeelte
16. Afstellinghendel
17. Maaiblad
18. Beschermkap (maaiblad + gastrimmer)

3. Strekking van de levering

Maak de verpakking open en haal de apparatuur er voorzichtiguit.
- Verwijder het verpakkingsmaterial en verpakkingen / of transportbanden (indien aanwezig).
- Controller of alle onderdelen aanwezig zich.
- Inspector de apparatuur en accessoires op transportschade. In het geval van klachten dient de leverancier onmiddelijk op de hoogte gesteld te worden. Klachten die op een later tijdstip ontvangen worden, worden Niet als zodenig erkend.
- Indien möglichd dient de verpakking tot het einde van de garantieperiode bewaard te worden.
- Leest de gebruiksaanwijzing om u vertrouwd te make n met het apparaat voordat u deleze in gebruik neemt.
- Daarna sunt u het op een milieuvriendelijk manier afvoeren.
- Gebruik alleen originele onderdelen en accessoires, zowel betreffende aan slijtage onderhevige onderdelen als reserveonderdelen. Onderdelen zichn verkrijgbaar bij uw dealer.
- Specifieer de onderdeelnummers, evenals het type en bouwjaar van het apparaat in uw bestellingen.

Belangrijk!

Het apparaat en+zijn verpakking zich geen speliegoed. Laat kinderen Niet spelen met de plastic zakken, verpakkingsfolie enkleine onderdelen. Er bestaat een risico op doorslikken of verstikking!

Afb. 1 + 2

• Motoraandrijving
  Boomzaag
• Heggenschaar
• Met maaiblad uitgeruste bosmaaier
• Grastrimmer
  Bougiesleutel (19)
• Steeksleutel (8 mm / 10 mm) (20)
• Inbussleutel (maat 4) (21)
• Inbussleutel (maat 5) (22)
• 3 x kabelbinders (23)
• Mengflacon tweetakt olie/benzine (24)
• Draaggordel (25)
  Voorste handgreep
• 4 bouteM5 x 35
  Kap
  4 moeren M5

4. Voorzien gebruik

De bosmaaier (met gebruik van het maaiblad) is ontworpen omjonge bomen, taai onkruid en struikgewas te maaien.

De gastrrimmer (met behulp van spoel en snijlijn/ draad) is ontworpen voor het maaien van grasvelden, weilanden en Klein onkruid.

De heggenschaar is gemaakt voor het snoeien van hagen, struiken en heesters.

De op een verlengstuk gemonteerde, door benzinemotor aangedreven kettingzaag is ontworpen voor het snoeien van boomtakken. Het is Niet geschikt voor zwaarder zaagwerk, het=kappen van bomen of het zagen van andere materialen dan hout.

De gebruiksaanwijzing, zoals geleverd door de fabrikant, moet worden nageleefd om te garanderen dat de apparatuur goed worden gebruikt. Elk gebruik dat Niet uitdrukkelijk is toegestaan in de handleiding kan leiden tot schade aan de apparatuur en brengt de gebruiker in ernstig gevaar. Draagt u zorg voor het in acht nemen van de beperkingen in de veriligheidsvoorschriften.

Houdt u er reckening mee dat once apparatuur nicht is ontworpen voor commercieel, ambachtelijk of industrieel gebruik. Onze garantie verralt wanner de apparatuur worden gebruikt door commerciele, handels- of industrièle bedrijven of voor gelijkwaardige doeleinden.

Belangrijk. Vanwege het hoge risico op lichamelijk letsel voor de gebruiker, moet de met maaiblad uitergeruste bosmaaier Niet worden gebruikt voor het uitvoeren van de volgende werkzaamheden: om vuil enpuin buiten looppaden te reinigen of het versnipperen van snoeivuil van bomen en heggen. Ook要去 met maaiblad uitergeruste bosmaaier Niet wordengebruikt voor het nivellenen van grondophopingen, zoals molshopen. Om veiligheidsredenen要去 demet maaiblad uitergeruste bosmaaier Niet wordengebruikt als aandrijving voor andere uitrustingsstukkenof toolkits van welke aard dan ook.

De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik worden Beschouwd als een geval van onjuist gebruik. De gebruiker / bediener, en Niet de fabrikant, zal aansprakelijk worden gesteld voor schade of letsel van welke aard dan ook als gevolg van dergelijk onjuist gebruik.

Niet-toegestane gebruikers:

Personen die nicht vertrouwd zijn met de handleiding, kinderen,jongeren onder de leeftijd van 16一年多, evenals Personen die onder invloed staan van alcohol, drugs of medicijnen mogen het apparaat nicht bedieren.

5. Belangrijke informatie

Veiligheidsinstructures

Tijdens het transport van apparaten

• Zetijdens het transport altijd de motor UIT.
• Nooit de motor met draaiend snijgereedschap dragen of transporteren.
• Draag de motor alleen in werkhouding:
• Motor op de rug, linkerhand op de Voorste greep en rechtterhand op de bedieningsgreep (ook bij linkshandigen) snijgereedschap op de vloer leggen.
• Om het weglopen van brandstof, beschadigingen en letsel te vermiijden, moet het apparaatijdens het transport in voertuigen worden beveiligd gegen omkantelen. Controleer de tank op lekkage. Wij adviseren om de tank voor het transport te legen.
• Voor verzending moet in elk geval de tank eerst worden geleegd.
• Als u het apparaat Niet gebruikt, moet algid u de mesbescherming monteren.
• Zorg ervoor dat er geen personen of dieren aanwezig় in de buurt van het werkgebied (minimale afstand van 15m ). Gras dat gemaaaid en hierdoor omhoog geworpen worden kan voorwerpen zoals stenen bevatten. U bent verantwoordelijk voor deeiligheid binnen uw werkgebied en aansprakelijk voor schade aan personen of eigendommen.

• Het is Niet toegestaan om ofwel te starten of gebruik maken van de benzine bosmaaier in de nabijheid van personen of dieren.

• Gebruik nicht het gereedschap wanner u moe bent of afgeleid, of wanner uw reactievermogen worden vertraagd wanner u onder invloed van alcohol of medicijnen bent. Onoplettendheid kan ernstige verwondingen verroorzaken.

• Gebruik een goedgekeurde veiligheidsbril. Gebruik goedgekeurde gehoorbescherming. Gebruik hand Schoenen van goede kwaliteit.
• Gebruik antislip verilgheidsschoenen met stalen neuzen van hoge kwaliteit. Gebruik het gereedschap nooit wanneer u sandalen draagt of op blote voeten.
• Draag.altijd een goedgekeurdeveiligheidshelm voor het werken in een bos.
• Draag geen te wijde kleding of sieraden. Draag een lange broek om uw benen te beschemen. Draag voor langhaar een veiligheidshelm. Losse kleding, sieraden en lange haren+kennen de bewegende delen. Draag geschikte en duurzame, strakte werkkleding.
• Houd lichaamsdelen en kleding weg van het maai-gereedschap wonneer u de motor start ofdezelThat draaien.
  Zorg ervoor dat u zich in een stabiele en veilige positie befindtijdens het werk. Vermijd het achechteruit lopen met het gereedschap vanwege het risico op struikelen.
• Vermijd een onnatuurlijke houding.
• Wonneer u lange tijd werkkt met de bosmaaier, können zich door de trillingen bloedcirculatiestoormissen voordoen (ziekte van Raynaud). In dit geval is het onmogelijk om de tijdsduur hiervan te speciceren, waar dat dit kan verschellen van persoon tot persoon. De volgende factoren können een invloed hebben op dit fenomeen: bloedsom-loopstoornissen in de handen van de gebruiker, lage buitentemperaturen en lange werkuren. De volgende factoren können een invloed hebben op dit fenomeen. Daarom worden het aanbevolen om warme, beschermende handschoenen te dragen en regelmatig pauzes in te階段en.
• Zorg alsijd voor een goede en veilige werkhouding waar bij u stabel staat.
• Verander regelmatig van lichaamshouding om nicht vermoeid te raken of kramp te krijgen.
• De uitlaatgassen van verbrandingsmotoren zijn giftig en+kunnen ondereerleiden totverstikking.
• Het is nicht toegestaan om de bosmaier in gesloten of slecht geventileerde ruimten te gebruiken.
• Vul de benzinetank alleen buiten of in goed geventileerde ruimten.
• Benzine en benzinedampen zijn zeer brandhaar. Houd het weg van brandbare materiaalen en ontstekingsbronnen, zoals ovens of kachels. Niet rokenijdens het tanken of het bedieren van het apparaat. Verwijder onmiddelijk gemorste benzine.

• Start de bosmaaier alleen op een plek ver van deplaats van het tanken.

• Zorg ervoor dat de dop van de brandstoftank goed gesloten is. Let op eventuele lekkeage.

• Als de motor draait of warm is, is het nicht toegestaan om de dop van de brandstoffank te openen of de tank te vullen met benzine.
• Open de dop van de brandstoftank langzaam, zo-dat de benzinedamp kan ontsnappen.
• Zorg ervoor dat de handgrepen droog, schoon en vrij van benzine gemengd met olie+zijn.
• Gebruik het gereedschap Niet zonder uitlaatpijp of wanner de uitlaatpijp Niet goed is geinstalleerd.
• Raak de uitlaatpijp Niet aan, er bestaat een risico op brandwonden.
• Gebruik alleen de in de handleiding aanbevolen brandstof. Bewaar benzine alleen in containers die ontworpen zijn voor dit doel en bewaar deze op een verilige plaats.
• Sta algjld lager dan de bosmaaier tijdens het maaien op een helling.
• Zorg er altijd voor dat er zich geen voorwerpen of ander vuil in de maaikop, de beschermende kap of in de motor bevinden.
• Schakel het gereedschap alsijd uit voordat u deze neerlegt.
• Gebruik geen ijzerdraad of dergelijkke in de snij-lijnspoel.
• Werk uitsluitendijdens het daglicht of wanner het werkgebied goed is verlicht met behulp van een verlichting.
• Onderwerp het gereedschap aan een visuèle inspectie voor elk gebruik.
• Controller of alle schroeven en verbindingsdelen zichn aangedraaid.
• Gebruik alkijd beiden handen om het gereedschap vast te houden.
• Controleer voor elk gebruik het apparaat, de onderdelen en bescherming op schade of slijtage en voer, indien nodig, de reparationsuit. Maak nooit de bescherming- en veiligheidsonderdelen onbruikhaar. Gebruik het apparaat Niet wanner er beschadigingen of tekenen van slijtage zichtaar�n.
• Houd het gereedschap schoon en functioneel om beter en veiliger werk te garanderen.
• Houd algijd een veilige afstandussen het apparaat en uw lichaam tijdens het werk.
• Schakel het gereedschap alsijd uit wanneer het werk onderbroken worden of bij wijziging van de locatie; wacht tot het draaiende gedeelte volledig tot stilstand is gekomen en zet de motor af.
• Laat het gereedschap nooit zonder toezicht op deplaats van het werk. Bewaar het gereedschap op een veiligeplaats wonneer het werk worden onderbroken.

• Personen die de machine bedieren,ogens nicht worden afgeleid,haar men de controle over het gereedschap kan verliezen.

• Gebruik nooit het gereedschap bij regen of in een vochtige of natte omgeving en berg deze Niet buiten op.

• Mocht het apparaat nat worden, wacht tot deze—he lemaal droog is voordat u deze opnieuw gebruikt.
  Vermijd het contact met metalen delen, stenen enz.
  Voor de aanvang van de werkzaamheden is het raadzaam om de te maaien oppervlakte te contro- leren op eventuele aanwezige voorwerpen en deze te verwijdenen. Mocht u desondanks een voorwerp gegenkomenijdens het maaien, schakel het apparaatuit en verwijder dit object.
• Als het gereedschap is vastgelopen door een voorwerp (stenen, stapel gras), schakel het uit en verwijder het object met een stomp voorwerp. Gebruik nooit uw vingers om vastgeklemde voorwerpen te verwijderen, waar dit ernstige verwondingen kan veroorzaken.
• Houd algtd het draaiende apparaat verwijderd van uw lichaam.
• Laat de motor Niet in overbelaste toestand draaien en gebruik deze Niet voor werk waar het apparaat Niet voor is ontworpen.
• Controller altijd of de ventilatieopeningen vrij় van yuil.
• Bewaar het gereedschap buiten het bereik van kinderen.
• Bewaar het gereedschap op een veilige en droge plaats.
• Controller de motor op schade na stoten of op andere schade.
• Houd lichaamsdelen en kledingstukken ut de buurt van de trimmerkop als u de motor start of draaiende houdt.
• Houdt u alkijd in gedachten dat vooral tijdens het maaien van graskanten, grindpaden en soortgelijke locaties, stenen en vuil door de snijlijn kennen worden weggeslingerd.
• Steek nooit een weg of een pad over met een in werkking zijnde machine.
• Laat het draaiende maiaigedeelte nooit gegen harde voorwerpen, zoals stenen, etc. komen. Op deze manier voorkomt u verwondingen en schade aan het gereedschap.
• Bij het gebruik van metalen snijgereedschap bestaat algtd het gevaar voor terugslag, als het gereedschap op een vast hindernis stuit (stenen, bomen, takken enz.). Daar bij worden het apparaat gegen de draairichting in terug geslingerd.
• Gebruik het apparaat nooit zonder bevestigde beschermingsonderdelen.
• Gebruik nooit uw handen om de maai-inrichting te stoppen. Wacht.altijd tot deze uit zichsclf stopt.
• Houd en begeleid de trimmerkop zo dicht möglich bij de grond.

• Maaiuitsuitend gras dat op de grond groeit. Maai geen gras in scheuren in muren, dat op rotsen groeit, etc.

• Zorg er aktijd voor dat er geen voorwerpen of andere vuil in de trimmerkop, in de beschermende kap of in de motor verzameld is.

• Gebruik alleen het gereedschap als de bescherming is bevestigd.
• Schakel het gereedschap algijd uit, voordat u het neer zet.
• Onthoud dat er een risico op verwondingen bestaat op deplaats in de maai-inrichting die bestemd is voor het afsnijden van de lijn.
  WAARSCHUWING: het maigedeelte draait nog enkele seconden door na het uitzetten van de motor.
• Legt u het apparaat pas neer zodiah het maaiagedeelte tot stilstaand is gekomen en de motor uittgeschakeld is.
• Indien het maaigedeelte is beschadigd, dan dient deze onmiddelijk verrangen te worden.
• Gebruik.altijd alleen de originele lijn/draad. Gebruik nooit een metalen draad in plaats van de nylon lijn.
• Het apparaat en het maagedeelte moeten goed gecontroleerd en periodiek onderhonden worden. Schade moet worden gerepareerd door een service center.
• Gebruik alleen accessoires die aanbevolen worden door de fabrikant. Zie onderhoud / accessoires.
• Gebruik in geen geval meerdelige metalen snijmessen, snijgereedschap met zwenkkettingen of klepelmaaiers.
• Laat uw apparaat onderhonden door gekwalific-eerd personeel en door het gebruik van uitslui-tend originele onderdelen. Dit zorgt ervoor dat het apparaat in de toekomst veilig za werken.

Residuale risico's

• Er zullen allijk residuele risico's bestaan, zichs als u deze apparatuur gebruikt volgens de instructies. De volgende bevaren können zich voordoen maar aanleiding van de bouw en het ontwerp van dit gereedschap.
• Gevaren voor de gezondheid als gevolg van een verrekte hand en arm als de apparatuur worden gebruikt gedurende een langereperiode en als het Niet op juiste wijze worden bediend of onderhoven.
• Verwondingen en materiaële schade, veroorzaakt door het onverwacht wegchieten van bevestigingsonderdelen van het apparaat als geolg van plotselinge schade, slijtage of onjuiste bevestiging.

• Waarschuwing! Dit apparaat genereertijdens het gebruik een elektromagnetisch veld. Onder bepaalde omstandigheden kan dit magnetisch veld van invloed zich op actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te verminderen, raden wij aan dat mensen met medische implantaten hun arts en de fabrikant raadplegen van het medische implantaat alvorens de machine te bedieren.

• Begin alkijd met een lopende zaagketting met zagen. Voor de snede zouit, dat de zaag Niet in het hout blijft steken.

• Gebruik de hakende vertanding als uitgangspunt voor elke snede en begin algtd de snede met een draaiende ketting. Maak de zaagsnede zodenig dat de zaag Niet vastloopt in het hout.
• Let vooral op takken die gespannen staan.
• Trek.altijd het apparaat uit het hout werwijl de ketting draait.
• Werk nooit met het gereedschap boven schouderhoogte of met slechts een hand.
• Vermijd als tijd de zone waar de takken vallen. Positioneert uzelf op een helling boven de te=kappen boom.
• Neemijdens het uitvoeren van zaagwerkzaamheden altijd een zijwaartse positie aan ten opzichte van een op een helling staandeBoom,werk nooit van boven of beneden af.
• Kijk algtdaar de zone waar de afgezaagde takken vallen.
• Start nooit het zagen met het uiteinde van de kettinggeleider en zaag nooit met het uiteinde van de kettinggeleider.
• Risico op terugslag! Er is algid een risico op terugslag wonneer het uiteinde van de kettinggeleider het hout of andere voorwerpen raakt. Dit maakt de kettingzaag oncontroleerbaar en deze kan met große krachtwegschemien in de richting van de gebruiker.
• Gebruik het gereedschap Niet als een hefboom om voorwerpen te verplaatsen.
• Gebruik.altijdde beschemhoestijdenstransport en opslag.
• Zet het gereedschap vastijdens het vervoer om verlies van brandstof, schade of letsel te voorkomen.
• Waarschuwing!

Houd voorbijgangers weg bij een machine in werk-kingijdens uw werk.

• Blijft binnen gehoorsafstand van anderen in het geval u hulp nodig hebt.
• Stop de motor onmiddellij als iemand u benadert.
• Zorg ervoor dat de zaagketting Niet in contact komt met voorwerpen zoals stenen, hekken, spijkers en dergelijkde. Deze objecten konnen wegschieten en daarmee de gebruiker of Voorbjgangers verwonden of beschadiging verroorzaken aan de zaagketting.
• Nationale specificaties können het gebruik van de verlangde hettingzaag beperken.
• Gebruik de boomzaag en de heggenschaar nooit in een positie, waarin deze tot op 10m afstand tot hoogspanningsleidingen kankommen.

Trek bij werkzaamheden aan het gereedschap zich (bijvoorbeeld vervoer, afstelling, aanpassing beschemende onderdelen, reiniging en onderhoud) de bougiedop los!

Monteer alttijd direct de transportbescherming.

MFH3300-4P
Technische gegevens
Maaigegevens gras trimmer
Diameter maicirkel van de lijn	430 mm
Diameter snijlijn	2 x 2,4 mm
Lente snijlijn	4 m
Toerental gras trimmer max.	7000 min-1
Maaigegevens maalblad
Diameter maicirkel maialblad	255 mm
Dikte maialblad	1,4 mm
Hoveelheid messen	3
Toerental Maaigegevens maialblad max.	8500 min-1
Maaigegevens heggenschaar
Diameter maicirkel	24 mm
Barlengte	406 mm
Maailengte	400 mm
Max motortoerental met maaiultrusting max.	1550 min-1
Zaaggegevens verlngde kettingzaag
Geleiderail lenghte	305 mm
Lente zaagsnede	254 mm
Type geleiderail	AL10-39-507P
Zaagketting divisie	3/8"
Type kettingzaag	3/8.50-39
Dikte kettinglink	1,27
Capaciteit oliereservoir	0,125 l
Motorgedeelte
Verplaatsing	32,6 cm3
Max. motorvermogen	0,9 kW
Stationair toerental	3000 ±200 min-1
Capaciteit brandstofreservoir	0,9 l
Type motor	Tweitaktmotor, luchtge-koeld
Gewicht met grastrimmer	7,2 kg
Gewicht met maialblad	7,2 kg
Gewicht met verlngde zaag	7,1 kg
Gewicht met heggeschaar	7,7 kg

Kunnen onderhevig zijn aan technische veranderingen!

Informatie over geluidsemissie gemeten volgens relevante normen:

De impact van geluid kan gehoorschade veroorzaken.

Gras trimmer trilling A = 4,8m / s^2

Maaiblad trilling A bw = 4,12m / s^2

Heggenschaar trilling A = 4,77m / s^2

Kettingzaag trilling A = 4,32m / s^2

Marge K = 1.5 m/s²

Verminder geluidsgeneratie en trillingen tot een minimum!

• Gebruik alleen apparatuur in perfecte staat.
• Onderhoud en reinig de apparatuur regelmatig.
• Past uw manier van werken aan aan de apparatuur.
• Het apparaat Niet overbelasten.
• Laat het apparaat controleren, indien nodig.
• Schakel de apparatuur uit wonneer deze nicht in gebruik is.
• Draag handschoenen.

In deze handleiding hebben we deplaatsen die te maken hebben met uw veiligheid met dit teken gemarkeerd:

7. Alvorens het apparaat te starten

Voor ieder gebruik dient u het volgende te contro-leren

• Dat er geenlekken zich in het brandstofsystem.
• Dat de apparatuur in perfecte staat is en dat de veiligheidsvoorzieningen en het maigedeelte compleetহ.
• Dat alle schroeven goed zichn vastbezet.
• Dat alle bewegende delen soepel bewegen.

Brandstof en olie

Aanbevolen brandstof

Gebruik uitsluitend een meldsel van loodvrije benzine en speciale 2-taktolie. Stel deze meldsmering samen zoals aangegeven in de brandstofmengtabel.

Belangrijk: gebruik geen brandstofmengsel dat al longer dan 90 dagen opgeslagen is.

Belangrijk: gebruik nooit 2-takt olie met een aanbevolen mengverhouding van 100: 1. Hiermee verwalt de garantie van de fabrikant in het geval van schade aan de motor als gevolg van onvoldoende smering.

Belangrijk: gelebruik alleen containers ontworpen en goedgekeurd voor het doel brandstof te transporteren en op te slaan.

Giet de juiste hoeveelheden benzine en 2-takt olie in de mengfles (zie de op de fles afgedrukte schaal). Schud cervolgens goed de fles.

Gebruik nooit oliie voor 4-takt motoren of voor watergekoelde 2-takt motoren. Het kan de bougie vervuilen, het uitlaatgedeelte verstappen of klevende zuigerveren verroorzaken.

Gemengde brandstoffen, die ongebrukt zijn gebleven gedurende eenperiode van een maand ofmeer, kunden de carburateur verstoppen of ertoe leiden dat de motor Niet normal functioneert. Doe de overgebleven brandstof in een luchtdichte container en bewaar deze in een donkere en koele ruimte.

Brandstofmengtabel

Mengprocedure: 40 delen benzine met 1 deel tweetaktolie

Voorbeeld:

1 I benzine : 0,025 I 2-takt olie

5 I benzine : 0,125 I 2-takt olie

Waarschuwing! Let op de uitstoot van uitaatgassen.

Schakel alsijd voor het tanken de motor uit. Voeg nooit brandstof toe aan een machine met een lopende of warme motor. Pas op voor vuur!

Vul de tank uitsluitend bij in de buitenlucht of in goed geventileerde ruimtes. Let erop dat er geen brandstof of kettingolie in de grond wegloopt (millieubeschemering). Gebruik een geschikte ondergrond.

8. Bevestiging en werkinq

MONTAGE

Volg de afgedrukte instructies bij de montage van deze machine op.

1. Monteer de handgreep op de machine. Afb. 2-3

2. Installeer de voorste handgreep, zoals getoond op afbeelding 2.
   Zorgt u ervoor dat u de pin gegenover het gat geplaatst is. Draai de schroeven slechts losjes vast, zodat u de meest comfortablew Werkhouding heb ingesteld wat betreft de maaihoogte. Het voorste handvat moet worden afgesteld zoals getoond op de Foto's 2 + 3 draaiervolgens de schroeven aan.

2. Montage van de schaft. Afb. 4

• Trek de borgpen (a) uit en druk het onderste deel van de schaft (b) maar beneden tot de borgpen vastklikt. De borgpen (a) bevindt zich in de juiste positie als deze volledig is geplaatst in de boring.
• Draai tot slot de knop (d) vast.

3. Montage van de beschemkap. Afb. 5-7

• Bevestig de beschermkap met inbussleutel en moersleutel, bijgesloten als standardaccessoires voor het juiste aandraaien van de moeren. Zie de onderstaande Foto's.

Waarschuwing! Gebruik de machine nooit zonder gemonteerde beschemkap!

4. Monteren en demonteren van de maaikop van de gastrimmer / nylon maaikop. Afb. 8-9

• Draai de moer los.
  Plaats de twee gaten van de flens en schild te-genover elkaar, gebruik een schroevendraaier om de flens, zoals hieronder getoond, vast te houden en draai de pijpsleutel met de klok mee, de moer komt hiermee los. Verwijder het deksel door de moer los te draaien.
• Monteer de nylon maaikop.
  Verwijder het andere schild nadat de moer losgedraaid is. Houd de flens vast,plaats de nylon maiakop op de as en draai gegen de klok in, de nylon maiakop is gemonteerd. Fig. 9
• Demonteer de nylon maiakop.
  Gebruik een schroevendraaier om de flens vast te houden en draai de nylon maiakop met de klok mee, deze kan nu verrangen worden.

Bosmaaier / Maiablad

Montage van het maaiblad. Afb. 10-12
Verwijder de buitenste flens na het losdraaien van de moer,plaatservolgens het maiaiblad (17),de buitenste flens (17b),het schild (17a) en de moer volgens de volgorde van de afbeelding hieronder. Let op dat de draairichting van het maiaibladdezelfde is als de afbeelding hieronder.Gebruik een schroevendraaier om de flens vast te honden en draai de moer gegen de klok in, zorg ervoor dat de moer voldoende is aangedraaid.
- Demontage van het maaiblad. Gebruik een schroe-vendraier om de flens vast te houden en de moer los te draaien, het maaiblad kan nu worden verwijderd.

Waurschuwing!

Verzekert u zich voor het gebruik ervan dat het maai-blad op correcte wijze gemonteerd is!

WERKING

Bij het werkken met de apparatuur als gastrimmer en bosmaier,要去 de bijbehorende plastic beschermkap voor het maaiblad of de gastrimmer bevestigd worden om te voorkomen dat voorwerpen wegesslingerd worden door het apparaat.

Het geintegreerde mes (A) in de snijlijn beschermkap snijdt automatisch de lijn op optimale lenghte. Afb. 18 (A)

5. Bevestiging van de draagriem. Afb. 13-17

• De gecombineerde, van een benzinemotor voorziene grastrimmer, kettingzaag op verlengstuk en bosmaaier moet worden gezruikt met een draaggordel.
• Het evenwicht van de machine dient te worden ingesteld met uitgeschakelde motor.

• Doe de draaggordel aan.

• Stel de riemlengte in, zodat de karabijnhaak (k) zich ongeveer een handbreedte onder de rechtter heup bevindt. Klik het multifunctionele benzineapparaat vast met de karabijnhaak. Hang de bosmaaier aan de haak.

• Hang de machine.
• Wonneer u zich in een normale werkhouding befindt, moet het blad de grond raken tijdens deze normale werkhouding.
  Haak de bosmaier voor gebruik aan de karabijnhaak (k) van de draagriem verwijl de motor draait.
  Veiligheidsriem op de draagriem LET OP! In geval vanood kan de veiligheidsver-grendeling (I)uit het harnas worden getrokken.De machine komt dan onmiddelijk los van de draagriem (9) en valt op de grond.

6. Montage van de heggenschaar (Afb. 40-42)

• Verwijder schroef (d), lijn de boorgaten (c) UIT,plaats schroef (d) wee terug en schroef deze vast.
• Plaats de heggenschaar (15) nauwkeurig, zoals getoond in Figuur 40, op de drijfstang (3).
• Met schroef (a) terminals.
  Stel de hoek in door het ontgrendelen van de grendel (Afb. 41)
• De heggenschaar is kantelbaar van 0^ tot 90^ (Fig. 42).

7. Montage van het zaagblad en de ketting (Afb. 43-45)

• Verwijder de kettingtandwiel beschermkap (Afb. 45 / Punt J) door het losdraaien van de bevestigingsmoer (punt I). Leg de ketting (punt F), zoals aangegeven in de groef die rond het zaagblad (punt E) loopt.
• Let op de uitlijing van de kettingtanden (Afb. 44). Plaats het zaagblad zoals getoond in Fig. 44 op de pin op de tandwielkast.
• Leg de ketting rond het tandwiel (punt H). Zorg ervoor dat de tanden van de ketting goed vasthaken in het tandwiel. Het zaagblad moet op de kettingspanpin (punt G) geschoven worden.
• Monteer de kettingtandwiel beschemkap

Belangrijk! Draai de bevestigingschroef nicht volledig aan voordat u de kettingspanning geregeld heeft (zie paragraaf 7.1).

Het spannen van de ketting (Afb. 45-48)

Belangrijk! Trekt.altijd de bougiedop los voordat u controles of afstelleningen uitvoert.

• Draai de bevestigingschroef (I) van de hettingtandwiel beschermkap enkele slagen los (afb. 45).

Regel de kettingspanning met de kettingspan-schroef (afb. 47 / Punt K). Draait u de schroef met de klok mee dan verhoogt u de kettingspanning, draait u gegen de klok in dan verlaagt u de kettingspanning. De ketting is goed gespannen wanner deze ongeveer 2mm kan worden uitgetrokken in het midden van het zaagblad (Afb. 46).
- Draai de bevestigsschroef van de kettingtandwiel beschermkap vast (Afb. 48).
- Belangrijk! Alle schakels要去 goed in de geleide groef van het zaagblad liggen.

Opmerkingen over het spannen van de ketting:

De ketting moet goed worden gespannen om een veilige werkung te garanderen. Als de ketting onceveer 2mm in het midden van het zaagblad kan worden uitgetrokken, dan weet u dat de kettingspanning ideaal is. Tijdens het zagen, neemt de temperatuur van de ketting toe en verandert de lenghte. Het is waarom belangrijk om tenminste elke 10 minuten de kettingspanning te controleren en deze opnieuw aan te passen. Dit geldt in het bijzonder voor neue zaagkettingen. Zodra u staat bent met werken, dient u de ketting loser te draaien, waar deze bij afkoeling zal verzorten. Dit zal helpen om schade aan de ketting te voorkomen.

8. Benzine bijvullen

Gevaar voor letset! Benzine is explosief!

Motor uitschakelen en lien afkoelen!

Veiligheidshandschoenen dragen!

Huid- en oogcontact vermijden!

Neem beslist het hoofdstuk „Veiligheidsinstrumenties" inRCT.

• Gebruik het apparaat uitsluitend in de buitenlucht of in goed geventileerde ruimtes.
  Maak de omgeving van het vulgedeelte schoon. Verontreinigingen in de tank veroorzaken bedrijfsstoringen.
• Schud de tank met het brandstofmengsel vór het vullen.
• Open voorzichtig het tankdeksel (B) zodate eventuèle overdruk kan ontsnappen. Afb. 19
• Vul voorzichtig het brandstofmengsel bij tot aan de onderkant van de vulpijp.
• Sluit het tankdeksel (B) werk. Controller of het tankdeksel goed is afgesloten.
  Maak het tankdeksel en de omgeving goed schoon.
• Controller de tank en de brandstofleidingen op lekkage.

Neem minimaal drie meter van de plek waar u brandstof hebt bijgevuld voordat u de motor start.

Brandstof aftappen. Afb. 36

Leeg de tank uitsluitend in de buitenlucht of in goed geventileerde ruimtes. Let erop dat er geen brandstof of kettingolie in de grond wegloopt (milieubeschemering). Gebruik een geschikte ondergrond.

• Houd een opvangbak onder de brandstof aftapbout.
• Schroef de tankdop los en verwijder deze.
• Laat de brandstof er volledig uitstromen.
• Schroef de tankdop met de hand goed vast.

9. Starten van het apparatus

Start het apparaat Niet voordat deze volledig gemonteerd is.

Gevaar op letsell

Start het multituengereedschap alleen als er een hulpstuk is aangesloten! Verwijder de aangepaste transportbescherming en controllerer het apparaat op een goede werkfunctionaliteit.

Gebruik nooit een beschadigd, slecht afgesteld of slecht onderhonden of een Niet volledig en veilig gemonteerd apparaat.

Controleer voor gebruik!

• Controller de veiligheid van het apparaat:
• Controller het apparaat op lekke.
• Controller het apparaat op visuèle gebreken.
• Controller of alle onderdelen van het apparaat stevig়ijn gemonteerd.
• Controller of alle veiligheidsvoorzieningen in goede staat+zijn.

Start Afb. 17, 19-23

Zodra het apparaat goed is voorbereid, start de mot- tor dan als volgt:

1. Zet de motorschakelaar in de stand ON. Afb. 20
2. Zet de chokehendel op de stand . Afb. 20
3. Druk meer dan 5 keer op de brandstofpomp. Afb.19
4. Trek 3-5 keer aan de terugloop starterhendel (9) om de motor te starten. Afb. 21 Zet nooit een voet of een knie op de as.
5. Wacht eenijdje met het uitzetten van de choke Afb.22
6. Zodra de motor loopt en stationair draait. Druk eerst op de veiligheidshendel (8) en trek cervolgens de gashendel (11) aan, de machine treedt in werkung. Afb. 23
7. Als er zich problemen voordoen,zet dan de schakelaar op OFF,de machine zal dan stoppen.Indien het nodig maar zich de maaikop te latentstoppen,laat dan de gashendel (11) los.Afb.23

8. Als er een probleem optreedt, trek de pin uit de veiligheidsgordel, waardoor de bosmaier onmid-dellijk vrij komt. Afb. 17

9. Als het apparaat heet is, kan het gashendel direct in de ON stand worden gezet, wanner de machine opnieuw gestart moet worden.

Opmerking: als de motor Niet start, zichs na meer-dere pogingen, lees dan de paragraaf "Probleemop-lossingen".

Opmerking: trek allijd aan het starterkoord in een rechte lijn. Indien worden getrokken onder een hoek, dan treedt er wrijving op in het metalen oog. Door deze wrijving kan de kabel gerafeld raken en za sneller slijten. Houdt allijd de starthendel vast wanner u aan het starterkoord trekt.

Laat nooit het koord terugschieten wanneer deze isuitgetrokken.

Opmerking: start de motor Niet in hoog gras.

Let op: als de motor is uitgeschakeld, blijft het maaiigedeelte nog een paar seconden doordraaien: dus Niet het maaiigedeelte aanraken voordat deze tot stilstand is gekomen!

9. Werkinstructies

Werken met de bosmaaier / gastrimmer

• Wonneer u voor de eerste keer werk met de bosmaaier, maakt uzelf dan vertrouwd met de werkinq en de controle van het maagedeelte met uitgeschakelde motor.
• Het ontwerp van de bosmaaier staat uitsluitend het gebruik aan de rechterzijde van het lichaam van de gebruiker toe.
• Houd de bosmaaier stevig vast met beiden handen op de handgrenp.
• Houd met uwrechterland bedieningsgrep en met uw linkerhand de handgreep van de handstang vast.
• Let erop dat het maaigedeelte nog even blijft doordraaien na het loslaten van de gashendel.
• Altijd zo dat het maagedeelte zicheer draait bij een juist stationair motortoerental zonder de gashendel in te drukken. (zie onderhoud)
• Werkt alkijd met een hoge snelheid, wat u de beste maairesultaten zar geben.
• Zwenk het apparaat gelijkmatig met boogvormige bewegingen van links maar rechts en waar terug. Maai verzolgens de volgende baan. Afb. 39 Let op: Beweeg het apparaat altijd eerst terug maar de uitgangspositie voordat u de volgende baan maait.
• Zet, na het raken van een steen of een boom, de motor uit en verwijder de bougieedop en onderzoek dan de bosmaier op beschadigingen.

• Let op: wees algijd extra voorzichtig bij het werken in moeilijk terrein en op hellingen. Maai hoog gras trapsgewijs om het apparaat Niet over te belasten.

• Draag.altijd eenveiligheidsbril,gehoorbescherming en eenveiligheidshelm.

• Gebruik het maaiblad om kreupelhout, geile groei,jonge boompopulations (stamdiameter tot maximaal 2cm ) en hoog gras te maaien.
• Tijdens het gebruik van metalen maagereedschappen, bestaat er in het algemeen een risico van terugslag wonneer het gereedschap een vast obstakel raakt (stenen, bomen, takken, etc.). Daardoor wordt het gereedschap gegen de draairichting inaar achteren geworpen.
• Om geile groei en kreipelhout te maaien, "dompelt" u het maiaiblad van bovenaf "onder" in de vegetatie Het maaisel worden dan fijngehakt
• Let op! Het mes loopt na! Rem het mes nicht af met de hand.
• Houd handen en voeten uit de buurt van de het mes/maaielement van de motorzeis.

WAARSCHUWING: wees vooral voorzichtig bij het toepassen van deze werktechniek, want hoe verder het maagereedschap zich van de grond bevindt, deste groter is het risico dat te maaien objeven en deeltjes opzij worden geslingerd.

Maaien met de gastrimmer

• Gebruik de plastic draadcassette voor een correcte snede, ook op onregelmatige randen, rond afrasteringpalen en bomen.
• Benader voorzichtig met de lijn een obstakel en gebruik het uiteinde van de lijn om rond het obstakel te maaien. Als de lijn in contact komt met ste-nen, bomen en muren, slijt de lijn of breekt af.
• Vervang nooit de nylon luin door een metalen draad. - Kans op verwondingen

Grastrimmer met automatische draadtoevoer (Afb. 36)

De bosmaaier worden geleverd met een gemulde draadcassette. Deze draad za tijdens het werk slijten. Om/Newu draad aan te voeren, dient u met kracht de kop van de draadcassette op de grond te drukken terwijl de motor op werksnelheid draait. De lijn worden automatisch aangevoerd door centrifugale kracht. Het mes in de beschemkap za de draad op de juiste lenghte inkorten.

Werken met de kettingzaag op verlngstuk

• De heggenschaar is geschikt voor het snijden van hegger, bosjes en struiken.
• Houd de heggenschaar met beiden handen op voilige afstand van het lichaam.
• De maximale snijdiameter is afhankelijk van de houtsoort, de leeftijd, het vochtgehalte en de hardheid van het hout.

• Snoei waarom de hele ditke takken met een tak-kenschaar terug op de gewenste lengte voordat de haag worden geknipt.

• De heggenschaar kan door+zijn dubbelzijdige messen vooruit en Achteruit of door geen-en-weergaande bewegingen van de ene maar de andere kant worden bewogen.

• Snoei eerst de zijkanten van de heg en daarna pas de bovenkant.
• Snoei de heg van onderen maar boven.
• Snij de heg trapezevormig. Zo voorkomt u dat de onderkant van de haag kaal worden als gevolg vanlichtgebrek.
• Span een koord langs de bovenkant van de haag wanner u de bovenkant van de haag gelijkmatig wilt knippen.
• Knip in meerere passages als sterk moet worden teruuggesnoeid.
• Verwijder beslist vreemde objcten uit de heg (zoals draad), aangezien deze de messen van de heggenschaar+kunnen beschadigen.
• Let op! De messen draaien na! Rem de messen nicht af met de hand.

De juiste kniptijd:

• Bladhaag: Juni en oktober
• Conifeerhaag: april en augustus
• Snelgroeiende haag: vanaf mei om de 6 weken

Let op voor nestelende vogels in de haag. Stel in dat geval het knippen uit of sla dit gedeelte over.

Hoekafstelling

De heggenschaar kan:tussen +90^ tot -75^ worden aangepast aan de werkomstandigheden door de meskop te verdraaien.Afb.42

• Let op! Uitsluitend bij uitgeschakelde motor afstellen!
• Druk op beiden hendels en zet de meskop in de gewenste stand. Afb. 41
• Laat beiden hendels los tot ze in de tanden vastgrijpen.
• Controller voor ingebruikname of de verstelhendel jeist is vastgeklikt. Afb. 42

Olie de mesbladen en hoekafstelling voor aanvang van de werkzaamheden algijd in met milieuvriendelijkste smeerolie.

Ookijdens de werkzaamheden要去en de mesbladen regelmatig worden ingeolied.

Let op! Uitsluitend bij uitgeschakelde motor voorzien van olie!

LET OP: Een onjuist gelebruik en misbruik kan de hegenschaar beschadigen en ernstig letsel door wegslingerende delen veroorzaken.

Om het risico tot oncegvallen door het gebruik van het maaiblad te minimisieren, dient u kennis te nemen van de volgende punten:

Maait nooit struiken of hout waarvan de diameter groter is dan 2 cm.
- Vermijd het contact met metalen voorwerpen, ste-nen, enz.
- Controller regelmatig het maaiblad op schade. Nooit een beschadigd maaiblad blijven gebruiken.
- Wanner het maaiblad bot wordt, dan moet deze volgens de instructies worden geslepen. Wanner het maaibladuit balans is,dan moet deze worden verrangen.

Werken met de snoeier

Oliën van zaagketting en geleiderails

Wij raden u aan hiervoor een in de handel verkrijgbare zaagkettingolie te gebruiken.

• Verwijder het deksel van de olietank. (Afb. 47/L)
  Vul de olietank van de kettingzaag (Afb. 47/M) voor 80% met zaagkettingolie.
• Sluit het deksel.

Controleer de olievoorziening.

Controleer altijd of het automatische oliesysteme correct werkt. Zorg ervoor dat de olietank altijd is gevuld.

Tijdens het zagen要去en de rails en ketting algijd voldoende geolied zijn om de wrijving met het kettingzwaard te beperken.

Het kettingzwaard en de ketting mogen nicht drooglopen. Als droog of met te weinig olie worden gezaagcd, neemt de zaagprestatie af, worden de levensduur van het kettingzwaard verkort, worden de ketting snel bot en zar de rails sterk slijten als gevolg van oververhitting. Te weinig olie is te herkennen aan de rookontwikkeling of de verkleuring van de rails.

Om de smering van de zaagketting te controleren, houdt u de kettingzaag met de zaagketting boven een vel papier en geeft u enkele seconden volgas.

Nu kurz u op het papier de desbetreffende ingestelde oliehoeveelheid controlleren.

Er要去 altijd een geringe hoeveelheid olie van de zaagketting afspatten. Na enkele seconden要去 eenlicht oliespoor zichtaarল.

Let op dat er altijd voldoende olie in de olietank zit voor het smeren van de zaagketting.

Automatische smering van de zaagketting - Fijnafstelling Afb. 49.

Met schroef (S) kunt u de oliehoeveelheid verkleinen of vergroten.

Rechtsom: oliehoeveelheid verkleinen (-)

Linksom: oliehoeveelheid vergroten (-)

Voorzorgsmaatregelen voor de zaagprocedure

Ga nooit onder een te zagen tak staan. Wees extra voorzichtig bij het werken met takken onder buigspanning en versplinterend hout. Mogelijk gevaar op letsel door vallende takken enwegschietende stukken hout. In het algemeen worden aanbevolen onder een hoek van 60^ te zagen.

Houd het apparaat met beiden handen goed vast tijdens het snoeierwerk en zorg voor een evenwichtigige lichaamspositie en een goed werkiveau.

• The loss Probeert nooit om uw apparaat te gebruiken met een hand. Het verlies van de controle over uw gereedschap kan ernstig letsel of de dood tot gevolg hebben. Werk nooit op een ladder, een boomtak of andere onstabiele ondergrond.
• Zaag nooit met de bovenste rand of de punt van het zaagblad.
• Zorg ervoor dat de kettingspanning altijd correct worden afgesteld.
• Oefen een lichte druk uit om het apparaat te begeleiden, maar zonder de motor over te belasten.

Ruim het werkgebied op voor het snoeien van storende takken en struikgewas. Dan maakt u een uitwijkplaats, ver van de plek waar de gezaagde takken vallen, en verwijderaar eventuele obstakels. Houd het werkgebied schoon, verwijder ommiddelijk de gesnoeide takken. Besteed aandacht aan uw standplaats, windrichting en de mogelijkcke richting van de val van de takken. Wees voorbereid op het feit dat afgevallen takken terug konnen veren. Plaats alle andere gereedschappen en apparatuur op een veilige afstand van de te zagen takken, maar nicht op de plek die bestemd is om uit te wijken.

Kijk algijd maar de gezondheidstoestand van de boom.

Let op rot en gezondheidsproblemen in de wortels en takken. Als ze rot zich van binnen, kannen ze afbreken en onverwacht maar beneden vallenijdens het zagen.

U kunt ook geraakt worden door gebroken en dode takken, die afbreken door het bewegen en op u vallen. In zeer ditke of zware takken maakt u eerst eenkleine inkening aan de onderzijde van de tak voordatu van boven maar beneden zaagt om te voorkomendat de tak maar beneden zwiept.

Basis zaagtechnieken

Zware takken breken gemakkelijk af bij het zagen. Ze scheuren lange repen bast UIT de stam, hetgeen deBoom voor mange duur beschadigd.De volgende technische tips konnen dit risico aanzienlijk verminderen:

• Zaag de eerste tak van onderen op onceveer 10 cm van de stam in, om op onceveer 15 cm vanaf de stam van bovenaf een volgende zaagsnede te make.

• Zaag totdat de tak breekt. Er is geen risico op schade aan de stam.

• Verwijder ten slotte met een zuivere snede in het verlangde van de stam de resterende stomp.
  Zodoende is de schade aan de boom zo laag mogelijk gehonden, wij adviseren bovendien de wond te behandelen met entwick.

Gevaren door reactieve krachten

Reactieve krachten doen zich voor tijdens het werk met de zaagketting. De krachten die worden uitgeoefend op het hout zijn gegen de uitgeoefende kracht van de gebruiker gericht. Zij voorkomen dat de bewegende ketting in contact komt met een vast voorwerpzoals een tak of worden afgeklemd.

Deze krachten können leiden tot controverlies en schade.

Het begrijpen van de oorsprong van deze krachten kan u helpen om een schrikreactie en het controleverlies te voorkomen. Deze zaag is ontworpen om retoureffecten minder ingrijpend te maken als bij traditione kettingzagen.

Houd alsijd een stevige grip en een goed niveau om de contrôle over het gereedschap in een twijfelsituatie te behouden.

De meest voorkomende effecten zijn:

• tegenslag,
• terugslag,
• vastlopen

Achterwaartse beweging (kickback)

De segenslag kan optreden wonneer de bewegende zaagketting op het bovenste kwart van het geleideblad een voorwerp raakt of worden vastgeklemd.

De zaagkracht op de ketting van de zaag, een rotaiekracht in de tegenovergestelde richting van de kettingbeweging leidt tot een opwaartse beweging van het geleideblad.

Het voorkomen van deijkenwaartse beweging (kickback)

De beste bescherming is om situatuies die leiden tot tegenvallers te voorkomen.

1. Houd de positie van de bovenste geleiderail.altijd in de gaten.
2. Laat dit onderdeel nooit in contact komen met een voorwerp. Zaag niets extra's mee. Wees vooral voorzichtig in de buurt van metalen afrasteringen en het zagen vankleine, harde knoesten, waarin de ketting gemakkelijk worden vastgeklemd.
3. Zaag slechts een tak tegelijk.

Naar voren trekken

Het waar voren trekken vindtplaats wonneer de ketting op de onderzijde van het blad plotseling vastloopt omdat deze een vreemd voorwerp in het hout raakt.

De ketting trekt verwolgens de zaag maar voren.

Het waar voren trekken vindt vaakplaats wanner de ketting Niet op volle snugheid isijdens het in contact treden met het hout.

Het voorkomen van hetঀ voren trekken

Wees bewust van de krachten en de situaties die kuren leiden tot vastlopen van de ketting op de onderkant van de kettinggeleider.

Begin algtd met zagen wanneer de ketting op vollesnelheid draait.

Terugslag

De terugslag ontstaat wonneer de ketting boven de geleider plotseling stopt,ondat deze vastloopt of een vreemd voorwerp in het hout. De ketting kan de zaag met een schok gegen de gebruiker doebenanden. Terugslagen komen vaak voor als de top van de geleider worden gebruikt voor het zagen.

Voorkomen van terugslag

Wees bewust van de krachten en de situaties die kuren leiden tot vastlopen van de ketting op de top van de geleider.

Zaag slechts een tak tegelijk.

Laat de geleider Niet kantelen maar de zichkant wann- neer u deze uit een zaagsnede trekt, sondern de ketting anders geraakt zou=kennen worden.

10. Onderhoud

WAARSCHUWING: draag alsijd beschermende handschoenen bij het werken aan of rond maageereedschappen;

Als het apparaat Niet wordt gebruikt of wordt getransporteerd of opgeslagen, moet u altijd de transportbeveiliging op alle snijgereedschappen monteren. Afb. 1 (14a, 15a, 17c)

Voor het uitvoeren van onderhoud- of reinigingswerkzaamheden,.altijd de motor uitschakelen en de bougiedop lostrekken.

1. Het apparaat Niet met water afspuiten. Dit beschadigt de motor.
2. Reinig het apparaat met een doek, met een handborstel, etc.
3. Gebruik een vochtige doek om de plastic onderdelen te reinigen. Gebruik geen schoonmaakmiddelen, oplosmiddelen of scherpe voorwerpen.
4. Tijdens het werk omwikkelt om technische redenen nat gras en onkruid de aandrijfas onder de beschemkap. Verwijder dit, waar de motor anders oververhit zou raken door te veel wrijving. Afb. 37

Regelmatige inspections

Onthoud dat de volgende specificaties betrekking hebben op normalaal gebruik. Door omstandigheden (langere periodes van het dagelijkse werk, ernstige blootstelling aan stof, enz.), worden de opgegeven intervallen navenant korter.

• Vóor aanvang van de werkzaamheden en na het tanken

Controleer of de maaionderdelen stevig bevestigd zich, een algemene visuèle inspectie, het slijpen van het maaiblad (indien nodig).

• Wekelijkse inspectie:
  Smering van de aandrijving (ook, indien nodig).
• Indien nodig:

Draai de toegankelijke bevestigingsschroeven en moeren opniew vast. U voorkomt een overmatige slijtage en beschadigingen van het gereedschap, door de instructies in deze handleiding te volgen.

Vervanging van de draadspoel/draad Afb. 24-29

1. Verwijder de beschermdop van de draadspoel (5) door krachtig te drukken:tussen de bevestigingsplaten.
2. Verwijder de spoel met resterend nylon draad en de drukveer.
3. Verwijder de lege spel.
4. Neem de neue spoel en trek er aan weerskanten 10 cm nylon draad UIT.
5. Plaats nu de spoel (5) op de conische veer en begeleid beiden nylon draden elk door de ronde metalen ogen op de spoelbehuizing.
6. Plaats dan de spelodeldeksel op de nieuwe spelol (5). Draai deze zo, dat de platen van de spelofafdekking met de veren in de spelobelheuizing worden geduwd.
7. Druk nu op de spoeldeksel samen met de spoel, tot deze zich in de spoelbehuizing bevinden.
8. Het mes (A) in de beschemkap (18) verkort de trimdraad op de juiste lenghte, als de motor op-nieuw gestart worden..

Het slijpen van het maaiblad Afb. 18 (A)

Het maaiblad kan na zekere tijd bot worden.

• Wanneer u dit ziet, verwijdert u de schroef die het maaiblad vasthoudt op de veiligheidskap.
• Klem het maaiblad in een bankschoef.
• Slijp het mes met een platte vijl en zorg ervoor dat de hoek van de snijkant Niet worden veranderdijdens dit proces. Vijl slechts in een richting.
• Belangrijk! Monteer het snijmes opnieuw.

Vervangengen slijpen van hetmaaiblad aan het ein de van het maaseizoen: altijd het maaiblad slijpen of desgewenst verwangen door een neue.

Sijjen van het snijmes (17)

Als de messen nicht al te bot zich, kurz u de snijkanten zichscherpen.

• Zet het mes vast in een bankschoef.
• Slijp alle 3 de lemmets van het mes met een platte vijl en let erop dat de hoek van de snijkant worden aangehouden. ( 25^) .Vijl slechts in een richting.
• Vervang het lemmet uiterlijk nadat het vijf keer is gescherpt.

Vervang het mes in geval van zware slijtage of gebroken messen. Ongebalanceerde maaibladen veroorzaken hevig trillen van de bosmaaier - kans op ongevallen!

Smering toptandwiel geleideblad Afb. 8 (O)

Smeer met een vet op lithiumbasis. Verwijder de schroef en breng het vet in, draai de as tot het vet zichtaar worden en verrang de schroef.

Let op! Breng slechts een beetje vet in. In geen geval overvullen

Vervanging en reiniging van de bougie Afb. 30-31

Controleer de elektrodeafstand van de bougie minstens eenmaal peraar of wonneer de motor slecht start. De juiste afstand tussen de centrale elektrode en de massa-elektrode is 0,25"/0.63 mm.

• Wacht totdat de motor volledig is afgekoeld.
• Trek de bougiedop van de bougie en gebruik de bijgeleverde bougiesleutel om de bougie te verwijderen door deze eruit te draaien.
• Wanner de elektrode erg versleten is of sterk aangekoekt is,要去 de bougie worden verwangen door een gelijkwaardig exemplaar.
• Een sterke afzetting op de bougie kan worden veroorzaakt door: een te hoge hoeveelheid olie in het benzine/oliemengsel, slechte kwaliteit van de olie, oud benzine/oliemengsel ofverstopt luchtfilter.
• Schroef de bougie met de hand volledig in de bougieopening (vermijd scheef indraaien).
• Gebruik de bijgeleverde bougiesleutel om de bougie aan te trekken.
  Bij gebruik van een momentsleutel is het aandraai-moment 12-15 Nm.
• Plaats de bougiedop correct op de bougie.

Het luchtfilter schoonmaken Afb. 32-35

Vervuilde luchtfilters verminderen het motorvermögen door het leveren van te weinig lucht aan de carburateur. Stof en stuifmeel dachten de porien van het schuimrubberen filtrelement. Regelmatige controles zijn waarom essentieel.

• Maak het luchtfilterdeksel los en verwijder het schuimrubberen filtrelement.
• Om het vallen van voorwerpen in het luchtfilterhuis te vermijden, verrang het luchtfilterdeksel.
• Was het filterelement in warm zeepwater, spoel het en LAST het op natuurlijke wijze drogen.

Belangrijk: Reinig het luchtfilter nooit met benzine of ontvlambare oplosmiddelen.

Teneinde de levensduur van de motor Niet te verkorten, moet een beschadigd luchtfilter direct verrangen worden.

Waurschuwing!

Laat nooit de motor draaien zonder luchtfilter.

Zorg voor het geleideblad

Draait het geleideblad iedere keer dat u de ketting slijpt of verrangt. Dit voorkomt een eenzijdige slijtage van het geleideblad, met name de Voorkant en de onderkant.

Reinigt regelmatig:

1 = de opening van de olievoorziening
2 = het oliekanaal
3 = de geleidegroef van het geleideblad

Onderhoud en slijpen van de zaagketting

De op juiste wijze geslepen ketting

Effectief werken met de kettingzaag is alleen mogelijk als de ketting in goede staat en scherp is. Dit vermindert ook het risico op terugslag. De ketting kan opnieuw geslepen worden door een willekeurige dealer. Probeer Niet om de ketting zich te scherpen, tenzij u de benodigde speciale gereedschappen en ervaring bezit. Een goed geslepen ketting zoekt zijn weg door het hout en vereist zeer weinig druk. Werk Niet met een botte of beschadigde ketting. Het verhoegt de fysieke inpansing, de trillingen en leidt tot onbevredigende resultaten en een hogere slijtage.

Maak de ketting schoon.
- Controller deze.
- Vervang beschadigde of versleten onderdelen door correspondende reserveonderdelen. Deze haben de vom en grootte van de originele onderdelen, zoals nodig is.
- Het slijpen van een ketting mag alleen worden uitgevoerd door ervaren gebruikers!
- Waarschuwing. Los van de hoek en afmetingen, als de ketting Niet goed geslepen is of de diepgang te gering is, is er een verhoogd risico van reversie-effecten en uiteindelijk verwondingen!

• De ketting kan nicht worden vastbezet op het geleideblad. Het is waarom het Beste om de ketting van het geleideblad te verwijderen en verrolgens te scherpen.
• Selecteer het juiste gereedschap als kettingslijpgereedschap. Zie "Specifications" voor het toegestane kettingslijpgereedschap.

De kettingtandhoek (bijvoorbeeld 3/8 ") is gemar-keerd in de diepte van elk blad.

Gebruik alleen speciale vijlen voor kettingzagen!
Andere vijlen hebben een verkeerde vorm en geven een verkeerd vijresultaat.

Selecteer de vijl volgens de diameter van de kettingtandhoek. Zorg ervoor om de volgende hoek te observeren bij het slijpen van de kettingdiameter.

A = vijlhoek

B = de hoek van de lijplaat

De hoek要去 hetzelfde zijn voor allekettingtanden.

Bij onregelmatig geslepen hoeken loopt de ketting onregelmatig, slijt snel en breekt voortijdig.

Aan deze eisen kan alleen worden voldaan door voloende en regelmatie oefening:

• Een vrijgeleider moet worden gebruikt bij het met de hand slijpen van de ketting. De juiste hoek staat erop aangegeven.
• Houd de vijl horizontally (haaks op het geleideblad) en vijl volgens het symbool van de hoek op de vijlgeleider. Klem de vijlgeleider op het bovengedeelte van het geleideblad met de diepte-instelling.
• Nu kan er gezijld worden. De snijkant van de kettingtand loopt altijd van binnen maar buiten.
• De vijl scherpt alleen in voorwaartse beweging. Voorkom dat de vijl de kettingtand raaktijdens dechterwaartse, teruggaande beweging.
• Raak met de vrij de dieptestellers:tussen de tandeniet aan.
• Draai de vrij regelmatig om een eenzijdige slijtage te voorkomen.
• Verwijder om een stuk hard hout, botte ruwe randen te verwijden.

Alle snijkanten要去endezelfde lengte hebben, anders zullen zij ook varieren. Daardoor is de ketting onregelmatig en vergroot het risico van kapot gaan.

Aandrijving smeren, boomzaag

Smeer de aandrijying elke 10 tot 20 bedrijfsuren.

1. Plaats de vetspuit op de smeernippels, Afb. 47 (Q).
2. Pers hier wat yet in.

Let op! Breng slechts een beetje vet in. In geen geval overvullen.

Controleer de heggenschaar op zichbare gebreaken zoals:

• Losse bevestigingen
• Versreten of beschadigde onderdelen
• Verbogen, gebroken of beschadigde snij-inrichting
• Verkeerd gemonteerde en defecte afdekkingen of veiligheidsvoorzieningen.
• Slijtage, met name glijspeling van de snij-inrichting.

Beschadigd of stomp snijgereedschap direct verrangen, ook bij geringe beschadigingen.

Aandrijving smeren, heggenschaar

Smeer de aandrijying elke 10 tot 20 bedrijsuren.

1. Plaats de vetspuit op de smeernippels, Afb. 41 (P).
2. Pers hier wat vet in.

Let op! Breng slechts een beetje vet in. In geen geval overvullen.

Olie de snij-inrichting en hoekafstelling met milieuvriendelijk smeerolie.

Instellen van het stationair toerental Afb. 50

Wanner de snij-inrichting bij stationair bedrijf blijft lopen, moet u het stationair toerental corrigeren.

1. Laat de motor 3-5 Minutes Warmlopen (geen hoog toerental!).
2. Verdraai de instelschroef (S): Rechtsom

-- Stationair toerental wordt verhoogd (+) Linksom
-- Stationair toerental wordt verlaagd (-)

Het stationair toerental bedraagt 3000min^-1

Neem contact op met de fabrikant indien de snijinrichting desondanks tijdens stationair bedrijf doorloopt.

Werk in geen geval verdert met het apparaat!

De gebruiker is in alleGeVallen zelf verantwoordelijk voor schade die ontstaat doordat de aanwijzingen in deze gebruikshandleiding Niet worden opgevolgd.Dit geldt ook voor wijzigingen aan het apparaat, gebruik van ongeautoriserde reserveonderdelen, aanbouwdelen, hulpmiddelen, andersoortig en Niet-beoogd gebruik en gevolgschade door het gebruik van defecte onderdelen.

Slijtageonderdelen

Ook bij beoogd gebruik zijn veel onderden aan normale slijtage onderhevig.

Dergelijkke onderdelen要去en regelmatig worden verrangen, afhankelijk van het type en de duur. Tot deze onderdelen behoren onder andere het snijgereedschap en de houderplaat.

Waarschuwing!

Gebruik uitsluitend reserveonderdelen en accessoires van de fabrikant. Als dit worden nagelaten, können de prestaties afnemen, kan letsel optreden en kan uw garantie verrallen.

Belangrijke tip in geval van het verzenden van de apparatuur maar een servicebedrivf:

Om veiligheidsredenen dient u ervoor te zorgen dat de apparatuur zonder olie en benzine worden verzonden!

Bestellen van verrangende onderdelen

Vermeldt de volgende gegevens wanneer u vervangingsonderdelen bestelt:

• Type machine
• Artikelnummer van de machine

Reserveonderdelen/accessoires

Voor de hier vermelde snijtoebehorenkest u alkijd de met de machine geleverde veiligheidsinrichting gebruiken

Beschermingsplaat gastrimmer 3904801023

Boomzaag:

Zaagketting ProCut 3/8.50-39 7910100732

Geleiderail ProCut AL10-39-507P 7910100731

Zaagketting Oregon 91PJ040X 7910700704

Geleiderail Oregon 100SDEA318 3904801037

Transportbeveiliging ketting 3904801039

Verlenging voor boomzagen 7910700710

Heggenschaar:

Mesblad heggenschaar 400 mm 7910700703

Transportbeveiliging mesblad 400 mm 3904801043

11.Opslag

Reinigen

• Houdt handgrepen vrij van olie, zodate u.altijd een veilige grip hebft.
• Reinig de apparatuur zoals aanbevolen met een vochtige doek en, indien nodig, een mild afwas-middel.

Belangrijk!

• Trek.altijddebougiedoplosvoorie dedereiniging.
  Dompel nooit het apparaat in water of andere vloeistoffen om het schoon te make.
• Bewaar het multi-tuingereedschap op een veilige en droge plaats, buiten het bereik van kinderen.

Opslag

Belangrijk: sla de apparatuur nooit langer op dan 30 dagen zonder het uitvoeren van de volgende stappen.

Het opslaan van de apparatuur

Als u van plan bent om de apparatuur voor langer dan 30 dagen op te slaan, moet de apparatuur dienovereenkomstig worden voorbereid. Anders verdampt de nog in de carburateur aanwezige brandstof en LAST een rubberachtig sediment acheter. Dit kan problemen opleveren bij het opnieuw starten van het apparaat endure reparations vergen.

1 Verwijder langzaam de tankdop om de eventuele druk te lately ontsnappen die zich in de tank gezvormd heeft. Leeg de tank voorzichtig. Leeg de tank uitsluitend in de buitenlucht of in goed geventileerde ruimtes. Let erop dat er geen brandstof of kettingolie in de grond wegloopt (milieubeschemming). Gebruik een geschikte ondergrond.
2 Om de brandstof uit de carburateur te verwijden, start u de motor en LAST deze lopen totdat het apparaat stopt.
3 Laat de motor afkoelen (ong. 5 minutes).
4 Verwijder de bougie (zie paragraaf 10: Vervangen en reinigen van de bougie).
5 Giet een theelepel 2-takt olie in de verbrandings-kamer. Trek langzaam verschillende keren aan het startkoord om een laagje olie aan te brengen op alle interne componenten. Monteer de bougie wee.

Opmerking: Bewaar de apparatuur op een droge plaats en ver weg van möglichke ontstekingsbronnen, zoals een oven, een gasverwarmde warmwaterboiler, een gasverwarmde droger, etc.

Transport

Als u het apparaat wilt Transporteren, moet u de benzinetank leegmaken, zoals in hoofdstuk 8 wordt toegelicht. Verwijder grof vuil van het apparaat met een borstel of handveger.

Monteer altijd de transportbeveiliging op alle snijgereedschappen. Afb. 1 (14a, 15a, 17a)

Om beschadigingen en letsel te vermijden,要去 het apparaatijdens het transport in voertuigen worden beveiligd gegen omkantelen.

De apparatuur weeer werkklaar maken

1 Verwijder de bougie (zie paragraaf 10: Vervangen en reinigen van de bougie).
2 Trek op snelle wijze aan het startkoord om overtollige olie te verwijderen uit de verbrandingskamer.
3 Reinig de bougie en contrôleer of de elektrodeafstand correct is, of plaats een neue bougie met de juiste elektrodeafstand.
4. Prepareer de apparatuur voor gebruik.

12. Afvoer en recycling

Het apparaat worden geleverd in een verpakking om te voorkomen dat deze beschadigdijdens het transport. De grondstoffen in deze verpakking kannen worden hergebruikt of gerecycled.

Apparatuur en toebehoren zich gemaatk van diverse materialen, zoals metaal en kunststof. Defecte onderdelen moeten worden afgevoerd als speciaal afval. Vraag uw dealer of uw gemeente.

13. Probleemoplossingen

De onderstaande tabel bevat een lijst van de probleemsymptomen en legt uit wat u kunt doe om het probleem op te losesten als uw apparatuur Niet goed werk. Als het probleem zich blijft voordoen na de lijst doorgewerkt te hebben, neem dan contact op met de dichtstbijzijnde serviceworkplaats.

Storing Mogelijk oorzaak Oplossing
Het apparaat start Niet.	Luchtfilter is vervuld. Brandstofffilter is verstopt. Gebrek aan brandstoffevoer. Storing in de brandstoffleiding. Startinrichting is defect. Motor is plotseling tot stilstand gekomen De bougiedop is Niet bevestigd. De bougie vonkt Niet. Motor defect. Carburateur defect.	Reinig/vervang het luchtfilter. Reinig of vervang het brandstofffilter. Voeg brandstof toe. Controler de benzineslang op knikken en schade. Neem contact op met de serviceworkplaats. Verwijder de bougie, reinig en droog deze; trek dan meerere keren aan het startkoord;bevestig de bougie. Controler de correcte positieve van de bou-giedop. Maak de bougie schoon of verrang deze,indien van toepassing. Controler de bougiekabel op schade. Neem contact op met de serviceworkplaats.
De motor start maar stopt daarna.	Verkeerde afstelling van de carburateur (stationair toerenal).	Neem contact op met de serviceworkplaats.
De motor start maar het maai mechanismisme stopt.	Maaimechanisme is geblokkeerd. Intern defect (aandrijfas, tandwielbak). Koppeling defect.	Zet de motor uit en verwijder het blokkerendeobject. Neem contact op met de serviceworkplaats. Neem contact op met de serviceworkplaats.
De motor loopt onre-gelmatig (sputtert).	Carburateur verkeerd afgesteld. Bougie zit vol roet. Aan/uit knop defect.	Neem contact op met de serviceworkplaats. Maak de bougie schoon of verrang deze. Neem contact op met de serviceworkplaats.
Er worden rook gepro-duzeerd.	Verkeerd brandstofmengsel. De carburateur is verkeerd afgesteld.	Gebruik een tweetaktmensel in de verhou-ding 40:1. Neem contact op met de serviceworkplaats.
Het apparaat werknt Niet op volle kracht.	Het apparaat is overbelast. Luchtfilter vervuld. De carburateur is verkeerd afgesteld. De geluidemper is geblokkeerd.	Forceer nichtijdens het maaien/trammen. Maak het luchtfilter schoon of verrang deze. Neem contact op met de serviceworkplaats. Controler de uitlaat.
De bosmaier werknt Niet op volle kracht.	De messen zich bot of beschadigd. Het te maaien materiaal is te hoop (ma-chine overbelast).	Slijp of verrang het maiablad. Snijd het gras in fasen.
De gastrrimmer werknt Niet op volle toeren.	Draad te kort of beschadigd. Het apparaat is overbelast waar het gras te hoog is.	Geef meer draadlengte of verrang deze. Maait het gras in meerdere etappes.
Draad worden Niet aan-gevoerd.	De spoel is leeg. • Vervang de spoel.
De verlengde ketting-ZaagZAAGZAAGTne, deze hapt of vi breert.	Kettingspanning te hoog. Ketting bot. Ketting verkeerd aangebracht. Ketting versleten.	Controler en corrigeer de kettingspanning. Laat de ketting slijpen of verrang deze. Breng de ketting opnieuw aan. Vervang de ketting.
De zaag raakt over-verhit of de kettings-mering werknt Niet.	Geen olie in het reservoir. Oliekanaal verstopt. Kettingspanning te hoog. Ketting bot.	Vul olie bij. Maak het oliekanaal schoon. Controler op juiste kettingspanning. Laat de ketting slijpen of verrang deze.

Zichtbare gebreken要去en binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo nicht verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijkke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvigt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaan onbruikbaar wordt als geolg van ma

teriaal- of productiefouten, kosteloos verrangen. De garantie verwalt darüber bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderden die wij Niet zich producieren, geen wij enkel de garantie die wij zich krijgen van de oorspronkelijke leverancier. Kosten voor de montage van neue onderden vallen ten lastinge van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten

Garanzia IT
