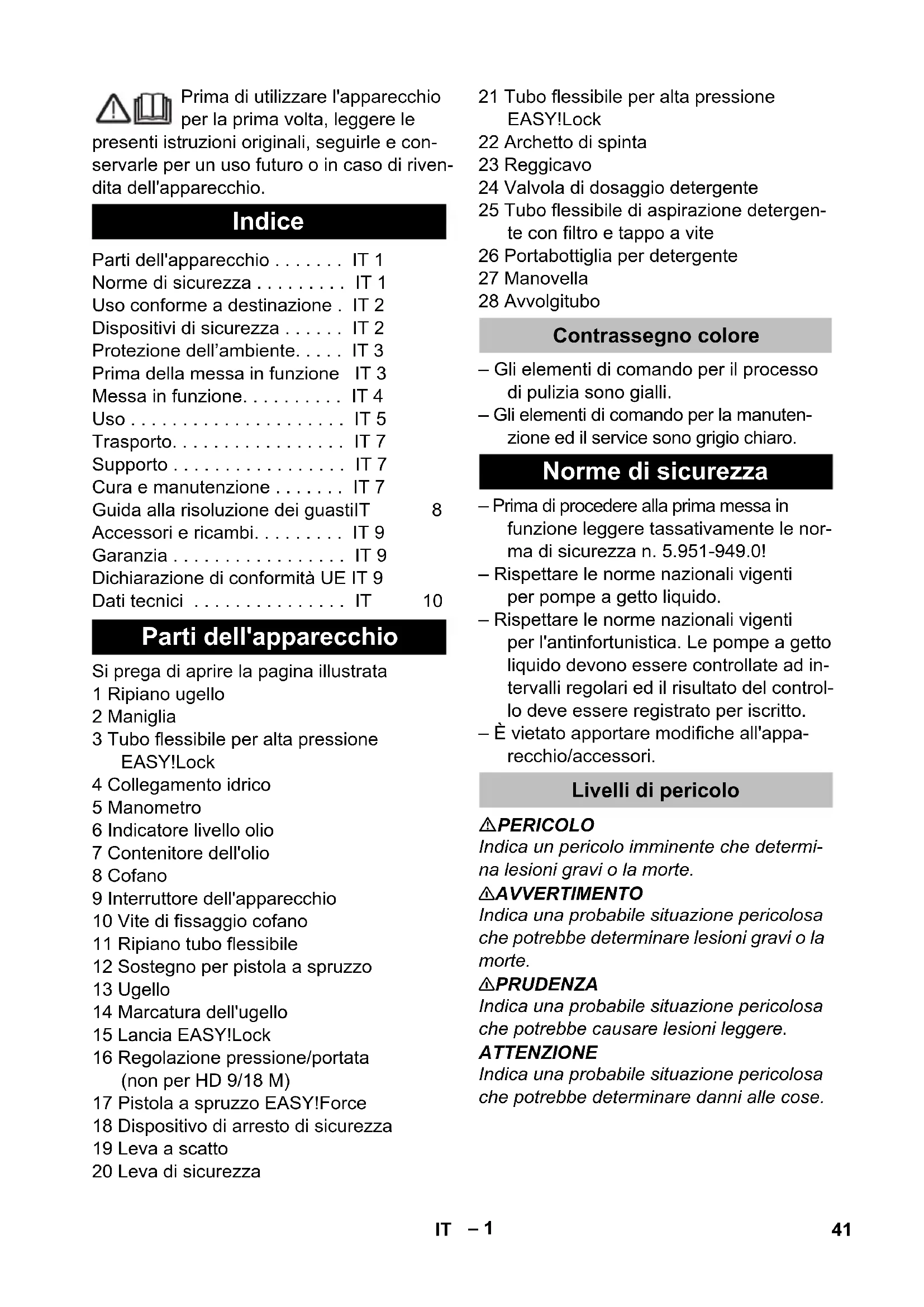

MANUALE UTENTE HD 9204 MX Plus Kärcher

Prima diutilizzare l'apparecchio per la prima volta,leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Indices

Parti dell'apparecchio . . . . . IT 1

Normedisicurezza. IT1

Uso conforme a destinazione. IT 2

Dispositivi di sicurezza . . . . . IT 2

Protezione dell'ambiente. . . . . IT 3

Prima della messa in funzione IT 3

Messa in funzione. IT 4

Uso . IT 5

Trasporto. IT 7

Supporto IT 7

Cura e manutenzione IT 7

Guida alla risoluzione dei guastiLT 8

Accessori ericambi. IT 9

Garanzia. IT 9

Dichiarazione di conformità UE IT 9

Dati tecnici IT 10

Parti dell'apparecchio

Si prega di après la pagina illustrata
1 Ripiano ugello
2 Maniglia
3 Tubo flessibile per alta pressione EASY!Lock
4 Collegamento idrico
5 Manometro
6 Indicatore livello olio
7 Contenitore dell'olio
8 Cofano
9 Interruttore dell'apparecchio
10 Vite di fissaggio cofano
11 Ripiano tubo flessible
12 Sostegno per pistola a spruzzo
13 Ugello
14 Marcatura dell'ugello
15 Lancia EASY!Lock
16 Regolazione pressione/portata (non per HD 9/18 M)
17 Pistola a spruzzo EASY!Force
18 Dispositivo di arresto di sicurezza
19 Leva a scatto
20 Leva di sicurezza

21 Tubo flessible per alta pressione EASY!Lock
22 Archetto di spinta
23 Reggicavo
24 Valvola di dosaggio detergente
25 Tubo flessibile di aspirazione detergente conhetto e tappo a vite
26 Portabottiglia per detergente
27 Manovella
28 Avvolgitubo

Contrassegno colore

Gli elementi di lavoro per il processo di pulizia sono giali.
Gli elementi di lavoro per la manutenzione ed il service sono grigio bianro.

Normedisicurezza

• Prima di procedere alla prima messa in funzione leggere tassativamente le norma di sicurezza n. 5.951-949.0!
  Rispettare le norme nazionali vigenti per pomp e getto liquido.
  Rispettare le norme nazionali vigenti per l'antinfortunistica. Le pompè a getto liquido devono essere controllate ad intervalli regolari ed il risultato del controllo delve essere registrato per iscritto.
• É vietato apportare modifiche all'apparecchio/accessori.

Livelli di pericolo

△PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

△AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

△PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Simboli riportati sull'apparecchio

Getti ad alta pressione possono risultare pericolosi se usati in

modo improprio. Il getto non va mai puntato su persona, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso.

Secondo quanto prescritto delle regolamentiazioni in vigore è necessario che l'apparecchio non venga usato mai alla separatore di sistema sulla rete di acqua potabile. Utilizzare un idoneo separatore di sistema della ditta KÄRCHER oppure in alternatively un separatore di sistema secondo la norma EN 12729 tipo BA.

L'acqua che scorreattraverso un separatore di systemanon e classificata come acqua potabile.

△PRUDENZA

Collegare il separatore di sistema sempre alla mandata dell'acqua, mai direttamente all'apparecchio.

Uso conforme a destinazione

Utilizzare esclusivamente esta idropulitrice

• per la pulizia con il getto a bassa pressione e detergente (p.es. per la pulizia di macchinari, veicoli, costruzioni, utensili),
• per la pulizia con un getto ad alta pressione alla detergente (ad es. pulizia di facciate, terrazzi, attrezzi da giardinaggio).

Per lo sporco resistente si consiglia l'ugello rotativo antisporco (accessorio optional).

Con HD...Plus la fresa per lo sporco è compresa nella fornitura.

Requisiti per la qualità dell'acqua: ATTENZIONE

Utilizzare solo acqua pulita come mezzo ad alta pressione. Eventuali impurità causano un'usura precoce o incrostazioni nell'apparecchio.

I valori limite seguenti non devono essere superati se si utilizza acqua riciclata.

Valore pH 6,5...9,5
Conducibilità elettrica * Con	ducibilità elettrica ac-qua pulita+1200 μS/cm
Sostanze sedimentabili ** <	0,5 mg/l
Sostanze filtrabili *** < 50 mg/l
Idrocarburi < 20 mg/l
Cloruro < 300 mg/l
Solfato < 240 mg/l
Calcio < 200 mg/l
Durezza complessiva < 28°	dH< 50 °TH< 500 ppm(mg CaCO3/l)
Ferro < 0,5 mg/l
Manganese < 0,05 mg/l
Rame	< 2 mg/l
Cloro attivo	< 0,3 mg/l
privo di odori fastidiosi
* Massimo totale 2000 μS/cm** Volumi di campionamento 1 litro, tempo di sedimentazione 30 minutienessuna sostanza abrasiva

Dispositivi di sicurezza

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere disattivati o impiegati per scopi diversi da quelli individati.

Valvola di troppopiano con pressostato

Riducendo la quantità d'acqua tramite la regolazione pressione/portata, la valvola di troppopiano si après. Si verifica così un reflusso di una certa quantità d'acqua verso il lato aspirazione della pompa.

Se si allenta la leva di deflusso della pistola a spruzzo, il pressostato spegne la pompa, il getto ad alta pressione si ferma. Se si tira la leva di deflusso, si riattiva la pompa.

Valvola di sicurezza

La valvola di sicurezza si après quando si supera la sovrappressione di esercizio consentita; l'acqua rifluisce verso il lato aspirazione della pompa.

La valvola di sicurezza di sovrappressione, il pressostato e la valvola di sicurezza sono impostati in fabbrica e sigillati.

Gli interventi di regolazione sono da effettuarsi escludivamente dal servizio assistenza clienti

Protezione dell'ambiente

	Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma con-segnati ai relativi centri di raccolta.
	Gli apparecchi dismessi contengono materiali riciclabili prezioso e vanno segnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono es-sere dispersi nell'ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediate i sistemi di raccolta differenziata.

Gli apparecchi elettrici ed elettronici contengono spesso componenti che, con un utilizzo o smaltimento non corretti, possocono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con quello simbol non devono essere smaltiti con i rifiuti domestici.

Avvertenze sui containuti (REACH)

Informazioni aggiornate sui contentuti sono disponibili all'indirizzo:

Prima della messa in funzione

Disimballaggio

• Al momento del disimballaggio, controllare il contentuto della confezione.
• Eventuali danni da trasporto vanno comunicati immediatamente al proprio rivenditore.

Controllare il livello dell'olio

Rilevare il livello dell'olio quando l'apparecchio è fermo. Il livello dell'olio devetrovarsi sopra i due indicatori.

Attivare lo sfiato del contentatore dell'olio

Svitare la vite di fissaggio del cofano e rimuoverlo.
Tagliare l'estremità del tappo serbatoio olio.
Fissare il cofano dell'apparecchio.

Montaggio degli accessori

Avvertenza: Ilsystema EASY!Lock unisce componenti tramite filettatura ad alta velocità soltanto con un giro rapido e sicuro.

Montare l'ugello sulla lancia (marcature sull'anello di regolazione superiore) e stringere a fondo a mano (EASY!Lock).
Collegare la lancia alla pistola a spruzzo e stringere a fondo a mano (EASY!Lock).

Per gli appearecchi sera avvolgitubo:

Collegare il tubo flessibile per alta pressione alla pistola a spruzzo e all'attacco alla pressione, stringendo a fondo a mano (EASY!Lock).

Per gli appearecchi con avvolgitubo:

Introduire e bloccare la manovella nell'albero dell'avvolgitubo.
Stendere per il lungo il tubo flessibile alla pressione prima di avvolgerlo.
Avvolgere il tubo flessibile di alta pressione in modo uniforme ruotando la manovella sull'avvolgitubo. Scegliere il senso di rotazione in modo tale che il tubo flessibile di alta pressione non venga piegato.
Collegare il tubo flessibile per alta pressione alla pistola a spruzzo e stringere a fondo a mano (EASY!Lock).

Messa in funzione

△AVVERTIMENTO

Pericolo di lesions! L'apparecchio, gli accessori, le condotte di alimentazione e gli attachchi devono essere in perfetto stato. In caso contrario è vietato usare l'apparecchio.

Collegamento elettrico

△PERICOLO

Pericolo di lesions da scossa elettrica.

• L'apparecchio deve essere collegato necessariamente con una spiana alla rete elettrica. è vietato un collegamento alla rete elettrica perché possibilità di distacco. La spina serve per il distacco alla rete.
• Collegare l'apparecchio solo a corrente alternata.
  Non superare il valore massimo d'impen- denza di rete consentito per il punto d'allacciamento elettrico (vedi Dati tec-nici). In caso di dubbi sull'impenidenza di rete presente sul punto di collegamento si prega di contattare la propria azienda fornitrice di energia elettrica.
• La spina e il giunto di un cavo prolunga utilizzati devono essere a tenuta d'acqua.
• Usare una prolunga con una sezione adeguata (vedi „Dati tecnici“) e svolgere completamente dall'avolgicavo Valori di collegamento: vedi targhetta e Dati tecnici.

Svolgere il cavo di alimentazione e posarlo sul pavimento.
Inserire la spina in una presa elettrica.

Collegamento all'acqua

Collegamento alla rete idrica

△AVVERTIMENTO

Rispettare le disposizioni fornite alla società per l'approvvigionamento idrico.

Secondo quando prescritto dallegolamentazioni in vigore è necessario che l'apparecchio non venga usato mai alla segurar

di sistema sulla rete di acqua potabile. Utilizzare un idoneo separatore di sistema della ditta KARCHER oppure in alternatively un separatore di sistema secondo la norma EN 12729 tipo BA.

L'acqua che scorre attraverso un separatore di sistema non è classificata come acqua potabile.

△PRUDENZA

Collegare il separatore di sistema sempre alla mandata dell'accqua, mai direttamente all'apparecchio.

Collegamenti: vedi Dati tecnici.

Collegare il tubo flessibile di alimentazione (lunghezza minima 7,5 m, diametro minimo 1") al collegamento dell'acqua dell'apparecchio e all'alimentazione di acqua (p.es. rubinetto).

Indicazione:

Il tubo flessibile di mandata non è compresa nella dotazione.
Aprire l'alimentazione dell'acqua.

Aspirazione di acqua da contentitori aperti

Avvitare il tubo di aspirazione (cod. d'ordinazione 4.440-270.0) al collegamento dell'acqua.
Applicare il filtro (cod. d'ordinazione 4.730-012.0) sul tubo flessibile d'aspirazione.
Sfiatarle l'apparecchio:
Svitare I'ugello.
Lasciare attivato I'apparecchio, finché I'acqua che fuoriesce non sia priva di bolle d'aria.

Eventually attivare l'apparecchio per 10 secondi - disattivare. Ripetere il procedimento più volte.

→ Spagnere l'apparecchio e riavvitare l'ugello.

Uso

△PERICOLO

Rischio di espllosioni!

Non nebulizzare alcun liquido inflammabile. In caso di utilizzo dell'apparecchio in aree a rischio (ad esempio nelle stazioni di servizio) devono essere rispetto le relative norme di sicurezza.

Pericolo di lesions! During the operations, tenere con entrambé le mani la pistola a spruzzo e la lancia.

Pericolo di lesions! Non bloccare la leva di azionamento e la leva di sicurezza durante l'uso.

Pericolo di lesioni! Nel caso in cui la leva di sicurezza sia difettosa, contattare il servizio clienti.

Pericolo di lesioni dovuto dal getto d'acqua ad alla pressione. Prima di qualunque lavoro sull'apparecchio, spingere in avanti il dispositivo di arresto di sicurezza.

△PRUDENZA

Pulire i motori solo in presenza di un separatore d'olio (tutela ambientale).

ATTENZIONE

Pericolo di otturazione. Introduire gli ugelli nel vano accessori solo con lo sbocco rivolto verso l'alto.

Aperture/Chiusura della pistola a spruzzo

→ Aprière la pistola a spruzzo: Azionare la leva di sicurezza e la leva di azionamento.
Chiudere la pistola a spruzzo: Rilasciare la leva di sicurezza e la leva di azionamento.

Funzionamento ad alta pressione

Indicazione:

L'apparecchio è dotato di un pressostato. Il motore funziona solo quando il cofano dell'apparecchio è chiuso.

Svolgere completeness il tubo flessibile di alla pressione dall'avvolgitubo.
Posizione l'interruttore dell'apparecchio su "l".
Sbloccare la pistola a spruzzo, spingendo in indietro l'arresto di sicurezza.
Aprire la pistola a spruzzo.
Impostare la pressione di esercizio e la portata girando (in modo continuo) la regolazione di pressione e portata (+/-)

Solo per HD 9/20-4....

Alla portata più bassa, il calorie dissipato del motore determina un riscaldamento dell'acqua di ca. 15^

Selezionare il tipo di getto desiderato

Chiudere la pistola a spruzzo.
Ruotare l'alloggiamento dell'ugello fino a quando il symbolo desiderato coincide con il contrassegno:

- - -	Getto puntiforme ad alta pres-sione \( \left( {0}^{ \circ }\right) \) per la pulizia di spor- co particolaremente resistente
CHEM	Getto piatto a bassa pressione (CHEM) per il funzionamento con detergente o la pulizia a pressione ridotta
	Getto piatto ad alta pressione (25°) per la pulizia di vaste su- perfici

Funzionamento con detergente

△AVVERTIMENTO

L'uso di prodotti detergenti non adatti cui provocare danni all'apparecchio e all'oggetto da pulire. Usare solo detergenti autorizzati alla ditta Karcher. Rispettare leindicazioni relative al dosaggio e le avventenze fornite con i detergenti. Per salvaguardare l'ambiente non eccedere nell'uso di prodotti detergenti

Osservare le avventenze di sicurezza riportate sui detergenti.

I detergenti Kärcher garantiscono un ciclo di lavoro alla invenienti. Chiedete consiglio ai nostri esperti oppure ordinate il nostro catalogo o le schede informative specifiche per i detergenti.

Mettere la bottiglia del detergente nell'apposto portabottiglia dell'apparecchio oppure appoggiare la tanica di detergente accanto l'apparecchio. Si possono mettere contemporanamente due tipi diversi di detergente nell'apparecchio.
Estrarre il tubo flessibile di aspirazione del detergente ed immergere in una bottiglia o una tanica di detergente.
Svitare il tappo della bottiglia o della tanica.
Impostare l'ugello su "CHEM".
Regolare la val-vola dosatrice del detergente secondo il detergente e la concentrazione desiderati.

Metodo di pulizia consigliato

→ Spruzzare misuratamente il detergente e lasciare agire (non asciugare) sulla superficie asciutta.
→ Sciacquare lo sporco scolto con il getto ad alla pressione.
Dopo il funzionamento immergere il filtrto in acqua pulita. Ruotare la valvola di dosaggio alla concentrazione massima di detergente. Avviare l'apparecchio e sciacquare per un minuto.

Interrompere il funzionamento

Chiudere la pistola a spruzzo. L'apparecchio si spegne.
Aprière la pistola a spruzzo. L'apparecchio si riaccende.

Spagnere l'apparecchio

Chiudere l'alimentazione dell'acqua.
Aprire la pistola a spruzzo.
Azionare la pompa agenda sull'interruttore dell'apparecchio e lasciarla attivata per circa 5-10 secondi.
Chiudere la pistola a spruzzo.
Portare l'interruttore dell'apparecchio su "0/OFF".

Non estrarre mai la spina di alimentazione alla presa con le mani bagnate.
Staccare il collegamento acqua.
Azionare la pistola a spruzzo fino a completeness depressurizzazione dell'apparecchio.
Bloccare la pistola a spruzzo, spingendo in avanti l'arresto di sicurezza.

Solo per HD 9/20-4....

△PERICOLO

Pericolo di scottatura a causa di acqua scottante. L'acqua residua presente nell'apparecchio spento potrebbe riscaldarsi. Quando si rimuove il tubo flessibile dall'alimentazione dell'acqua, l'acqua riscaldata potrebbe fuoriuscire e causare ustioni. Rimuovere il tubo flessibile solo, quando l'apparecchio è raffreddato.

Deposito dell'apparecchio

Introduire la pistola a spruzzo nel sostegno.
Avvolgere il tubo flessibile di alta pressione ed agganciarlo sul ripiano del tubo flessibile.
oppure
Avvolgere il tubo flessibile di alta pressione sull'avvolgitubo. Introduire la maniglia della manovella per bloccare I'avvolgitubo.
Avvolgere il cavo di collegamento attorno al reggicavo.
Fissare la spina con la clip montata.

Antigelo

ATTENZIONE

Il gelo distruggere l'apparecchio non completamente svuotato dell'acqua.

Conservare l'apparecchio in un luogo protetto dal gelo.

Nel caso non sia possibile una conservazione in un luogo protetto dal gelo:

Svuotare l'acqua
Distribuire un prodotto antigelo commerciale all'interno dell'apparecchio azionando la pompa.

Indicazione:

Usare un antigelo comunamente in commercio per automobili a base di glicole.

Osservare le disposizioni fornite dal produttore dell'antigelo.

Mettere in moto l'apparecchio (max. 1 minuto) sono a completing svuotamento della pompa e delle condutture.

Trasporto

△PRUDENZA

Pericolo di lesioni e di danneggiamento!

Per il trasporto osservare il peso dell'apparecchio.

ATTENZIONE

Proteggere la leva di azionamento durante il trasporto per evitare danneggiamenti.

Per trasportare l'apparecchio su lunghi tragitti tirarlo tenendo l'appostita maniglia.
Per gli appearecchi alla vvolgitubo, posizionare per il trasporto l'archetto di spinta verso il basso. Per alzare l'apparecchio tenere le maniglie e non l'archetto di spinta.
Prima di trasportare l'apparecchio, estrarre le bottiglie di detergente in posizione orizzontale dal portabottiglie e chiuderle.
Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Supporto

△PRUDENZA

Pericolo di lesioni e di danneggiamento! Osservare il peso dell'attrezzo quando lo mette a magazzino.

Questo apparecchio più essere conservato solo in ambienti interni.

Cura e manutenzione

PERICOLO

Pericolo di lesioni causato dall'azionamento accidentale dell'apparecchio e da scossa elettrica.

Prima di eseguire qualsiasi lavoro, spegnere l'apparecchio e staccare la spina.

Indicazione:

L'olio ESAusto deve essere smaltito solo dagli appositi centri di raccolta. Conseignare l'olio ESAusto presso uno di questi centri. L'inquinamento dell'ambiente mediante olio esasto è punibile alla legge.

Controlli preventivi/Contratto di manutenzione

Presso il Vostro rivenditore potrete concordare regolari controli preventivi o stipulare un contratto di manutenzione. Chiedete consiglio ai nostri esperti.

Prima di agli utilizzato

Accertarsi che il cavo di collegamento non sia danneggiato (rischio di scosse elettriche), far sostuire immediamente il cavo di collegamento danneggiato dal servizio clienti/elettrotecnico autorizzato.
Controllare eventuali danneggiamenti del tubo flessibile alla pressione (pericolodi scoppio). Sostituire immediatamente eventuali tubi flessibili alla pressione danneggiati.
Verificare la tenuta stagna dell'apparecchio (pompa). Una quantità di tre gocce d'acqua al minuto che fuoriesceanche dal lato inferiore dell'apparecchio è consentita. Se la perdita dovesse superare esta quantità, rivolgersi al servizio clienti.

Ogni settimana

Controllare il livello dell'olio. In presenza diolio lattescente (acqua nell'olio) contattare immediamente il servizio assistenza clienti.
Pulire il filtrolo del collegamento acqua.
Pulire ilhetto posto sul tubo flessibile di aspirazione detergente.

Solo HD 9/20-4:

Pulire il microfiltro.

Togliere pressione all'apparecchio.
Svitare la vite di fissaggio del cofano e rimuoverlo.
Svitare il coperchio con il filtro.

Pulire ilhetto con acqua pulita o aria compressa.
Montare nella sequenza inversa.

Ogni 500 ore d'esercizio, almeno annualmente

Fare eseguire la manutenzione dell'apparecchio dal servizio di assistenza.
Effettuare ilchio dell'olio.

Cambio dell'olio

Indicazione:

Olio consigliato e quantità vedi "Dati tecnici".

Svitare la vite di fissaggio del cofano e rimuoverlo.
Togliere il coperchio del contentatore dell'olio
Ribaltare in avanti l'apparecchio.
Scaricare l'olio nel contentatore di raccolta.
Versare lentamente dell'olio nuovo; le bolle d'aria devono fuoriuscire.
Applicare il coperchio del contentatore dell'olio
Fissare il cofano dell'apparecchio.

Guida alla risoluzione dei guasti

△PERICOLO

Pericolo di lesioni causato dall'azionamento accidentale dell'apparecchio e da scossa elettrica.

• Prima di eseguire qualsiasi lavoro, spe-gnere l'apparecchio e staccare la spina.
• Fare verificare e riparare i componenti elettrici solo dal servizio di assistenza clienti autorizzato.
• In caso di guasti non riportati in quello capitolo è necessario contattare in caso di dubbi eindicazioni certe il servizio di assistenza clienti autorizzato.

L'apparecchio non funziona

Accertarsi che il cavo di collegamento non sia danneggiato.
Controllare la tensione di rete.
Posizione l'interruttore dell'apparecchio su "0" e farle raffreddare il motore per 5 minuti.

Se il guasto persistsile, rivolgersi al servizio di assistenza clienti per un controllo.

In caso di difetto elettrico contattare il servizio clienti.

L'apparecchio non raggiunge pressione

Impostare l'ugello su "alta pressione.
Pulire la bocchetta.
Sostituire l'ugello.
→ Sfiatarle l'aria dall'apparecchio (vedi „Messa in funzione").
Verificate la quantità di afflusso di ac-qua (vedi Dati tecnici).
Pulire il filtrolo del collegamento acqua.
Controllare tutte le condutture in entrata della pompa.
All'occorrenza contattare il servizio clienti.

La pompa non è a tenuta stagna

Una quantità di tre gocce d'acqua al minuto che fuoriesceanche dal lato inferiore dell'apparecchio è consentita. Se la perdita dovesse superare questa quantità, rivolgersi al servizio clienti.

Quando si verificano perdite di maggio- re entita, rivolgersi al servizio di assistenza clienti per un controllo.

La pompa emette rumori strani

Controllare la tenuta delle tubazioni di aspirazione dell'acqua e del detergente.
Chiudere la valvola di dosaggio del detergente durante il funzionamento senza detergente.
→ Sfiatarle l'aria dall'apparecchio (vedi „Messa in funzione").
All'occorrenza contattare il servizio clienti.

Il detergente non viene aspirato

Impostare l'ugello su "CHEM".
Controllare/Pulire il tubo flessibile di aspirazione detergente conhetto
Aprire o controllare/pulire la valvola di dosaggio detergente.
All'occorrenza contattare il servizio clienti.

Accessoriericambi

Utilizzato solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquireo.

Dichiarazione di conformità UE

Con la presente si dichiarare che la macchina qui di seguito individata, in base alla sua condizione, al tipo di costruzione e nella versione da moi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di salute delle direttive UE. In caso di modifiche apporte alla macchina perché il nostro consenso, la presente dichiarazione perde agli validità.

Prodotto: Idropulitrice

Modello: 1.524-xxx

Dirittive UE pertinenti

Norme armonizzate applicate

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18, HD 9/19

EN 61000-3-3: 2006

HD 6/16, HD 9/20:

EN 61000-3-11: 2000

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

	Misurato:	Garantito:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

I firmatari agiscono per incarico e con delega della direzione.

H.Jenner

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Modello HD 6/11-4 M		1.524-901.0	HD 6/15-4 M 1.524-907.0	HD 6/16-4 M 1.524-900.0 1.524-903.0 1.524-909.0
				HD 6/16-4 MX 1.524-904.0
GB AU EU
Collegamento alla rete
Tensione V 100 240 230
Tipodi corrente Hz 1~50
Numero di giri del motore 1/min 1400
Potenza allacciata kW 2,9 3,3 3,4
Protezione (ritardo, caratt. C) A 30 16
Protezione IPX5
Massima impedenza di rete consentita	Ohm	-		0,294+j0,184
Prolunga 30 m	mm²	2,5
Collegamento idrico
Temperatura in entrata (max.)	°C	60
Portata (min.)	l/h (l/min)	600 (10)
Livello di aspirazione da contentitori aperti (20°C)	m	0,5
Pressione in entrata (max.)	MPa	1
Prestazioni
Pressione di esercizio - acqua (con ugello standard)	MPa	3...11	3...15	3...16
Grandezza dell'ugello standard (MX/SX)		045	040 038
Max. sovrappressione d'esercizio	MPa	14	18	19
Portata	l/h (l/min)	250...600 (4,2...10)	300...600 (5...10)
Aspirazione detergente	l/h (l/min)	0...40 (0...0,7)
Max. forza repulsiva pistola a spruzzo (max.)	N	30
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio
Pistola a spruzzo	m/s²	<2,5
Lancia	m/s²	<2,5
Dubbio K m/s	2	1
Pressione acustica LpA	dB(A)	69
Dubbio KpA	dB(A)	1
Pressione acustica LWA + Dubbio KWA	dB(A)	84
Carburante e sostanze aggintive
Quantità olio	I	0,5
Tipodi di olio:		SAE 15W40
Dimensioni e pesi
Lunghezza	mm 554
Larghezza	mm 509
Altezza	mm	1000
Peso sensa accessori (MX)	kg	44,5	54	48 (50)
Modello HD 7/12-4 M		1.524-902.0	HD 7/16-4 M 1.524-911.0	HD 7/18-4 M 1.524-910.0 1.524-913.0 1.524-912.0
				HD 7/18-4 MX 1.524-914.0
KAP KAP EU
Collegamento alla rete
Tensione V 220 400
Tipodi corrente Hz 1~60 3~60 3~50
Numero di giri del motore 1/min 1400 1680 1400
Potenza allacciata kW 3,5 4,1 4,7
Protezione (ritardo, caratt. C)	A	20	16
Protezione		IPX5
Massima impedenza di rete consentita	Ohm	-	-	-
Prolunga 30 m	mm²	4,0 2,5 2,5
Collegamento idrico
Temperatura in entrata (max.)	°C	60
Portata (min.)	I/h (I/min)	700 (11,7)
Livello di aspirazione da contentori aperti (20°C)	m	0,5
Pressione in entrata (max.)	MPa	1
Prestazioni
Pressione di esercizio - acqua (con ugello standard)	MPa 3...12	3...16	3...18
Grandezza dell'ugello standard (MX/SX)		054 045	042
Max. sovrappressione d'esercizio	MPa	14	19	21
Portata	I/h (I/min)	300...700 (5...11,67)
Aspirazione detergente	I/h (I/min)	0...40 (0...0,7)
Max. forza repulsiva pistola a spruzzo (max.)	N	30	35	37
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio
Pistola a spruzzo	m/s²	<2,5
Lancia	m/s²	<2,5
Dubbio K m/s	2	1
Pressione acustica LpA	dB(A)	69	75
Dubbio KpA	dB(A)	1
Pressione acustica LWA + Dubbio KWA	dB(A)	84	90
Carburante e sostanze aggintive
Quantità olio	I	0,5
Tipodi di olio:		SAE 15W40	SAE 90 Hypoid
Dimensioni e pesi
Lunghezza	mm	554
Larghezza	mm	509
Altezza	mm	1000
Peso senza accessori (MX)	kg	47,5	44,5	49 (52)
Modello HD 9/18 M		1.524-916.0	HD9/19 M 1.524-915.0 1.524-919.0	HD 9/20-4 M 1.524-924.0
				HD 9/20-4 MX 1.524-927.0
KAP EU EU
Collegamento alla rete
Tensione V 220 400
Tipodi corrente Hz 3~ 60 3~ 50
Numero di giri del motore 1/min 3370 2800 1400
Potenza allacciata kW 6,7 6,8 6,9
Protezione (ritardo, caratt. C)	A	20	16
Protezione		IPX5
Massima impedenza di rete consentita	Ohm	-	-	0,222+j0,139
Prolunga 30 m	mm2	4,0	2,5
Collegamento idrico
Temperatura in entrata (max.)	°C	60
Portata (min.)	I/h (I/min)	900 (15)
Livello di aspirazione da contentori aperti (20°C)	m	0,5
Pressione in entrata (max.)	MPa	1
Prestazioni
Pressione di esercizio - acqua (con ugello standard)	MPa	18 4...18,5	4...20
Grandezza dell'ugello standard (MX/SX)		053		050
Max. sovrappressione d'esercizio	MPa	23	22,5	22
Portata	I/h (I/min)	900 (15)	450...890 (7,5...14,8)	460...900 (7,7...15)
Aspirazione detergente	I/h (I/min)	0...40 (0...0,7)
Max. forza repulsiva pistola a spruzzo (max.)	N	49
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio
Pistola a spruzzo	m/s2	<2,5
Lancia	m/s2	3,0		1,5
Dubbio K m/s	2	1
Pressione acustica LpA	dB(A)	76		75
Dubbio KpA	dB(A)	2		1
Pressione acustica LWA + Dubbio KWA	dB(A)	91		88
Carburante e sostanze aggiuntive
Quantità olio	I	0,5 0,75
Tipodi di olio:		SAE 90 Hypoid
Dimensioni e pesi
Lunghezza	mm	554
Larghezza	mm	509
Altezza	mm	1000
Peso alla accessori (MX)	kg	48,6	42,1 (49) 47 (55)	48 (50)

Funcionamento con detergente

△ADVERTENCIA

Ocistite fini filter.

Napravo postavite v breztlacno stanje.
Izvijte pritrditveni vijakPokrova naprave, snemitePokrov naprave.
OdvijtePokrovsfiltrom.
Filter očistite s Čisto vodo ali komprimi-ranim zrakom.
Sestavite v nasprotnem zaporedju.

Procedura de evaluates a conformitài:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

	măsurat: garantat:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

Ocistite fini filter.

Ispustite pritisak iz uredaja.
Odvijte pričvrsni zavrtanjPoklopca urežaja i skinitePoklopac.
OdvijtePoklopac sa filterom.
Filter operite u cistoj vodi ili očistite komprimovanim vizduhom.
Sastavite uredaj obrutim redosledom.
