KÄYTTÖOHJE HD 9204 MX Plus Kärcher

Lue tāmā alkuperäisiā ohjeita ennen laitteesi kayttamista, sai

lytä käyttoohje myöhempää käyttoa tai mahdollista myöhempää omistajaa varten.

Sisallysluettelo

Laitteen osat . FI 1

Turvaohjeet. FI 1

Käytötarkoitus F12

Turvalaitteet F12

Ymparistonsuojelu FI 3

Ennen kayttoonottoa FI 3

Käyttoönonto FI 3

Käytto F14

Kuljetus. FI 6

Sailytys F16

Hoito ja huoIto. FI 6

Häiriöapu. FI 7

Varusteet ja varaosat FI 8

Takuu F18

EY-vaatimustenmukaisuus-va

kuutus FI 8

Tekniset tiedot. FI 9

Laitteen osat

Kännä esin alussa oleva kuvasivu

1 Suuttimien sailytyspaikka
2 Kahva
3 Suurpaineliitäntä EASY!Lock
4 Vesilitäntä
5 Painemittari
6 Oljymaaran ilmaisin
7 Oljysaillio
8 Polysuoja
9 Laitekytkin
10 Suojakuomun kiinnitysruuvi
11 Letkuteline
12 Käskahvan pidike
13 Suutin
14 Suuttimen merkintä
15 Ruiskuputki EASY!Lock
16 Paine-/maarasaadin (ei mallissa HD 9/18 M)
17 Käskäyttoinen ruiskupistooli EASY!Force
18 Varmistuspidatyspinne
19 Laukaisuvipu
20 Turvapiu
21 Korkeapaineletku EASY!Lock

22 Työntökahva
23 Johdon pidike
24 Puhdistusaineen annosteluventtiili
25 Puhdistusaineen imuleku sekä suodatin ja ruuvattava kansi
26 Puhdistusainepullojen pidike
27 Kiertokampi
28 Letkurumpu

Väritunnukset

• Puhdistusprosessin käytöelimet ovat keltaisia.
• Huollon ja servicen käytöelimet ovat vaaleanharmaat.

Turvaohjeet

• Turvaohje nro 5.951-949.0 on ehdottomasti luettava ennen laitteen ensimmaista kayttokertaa!
  Kunkin maan lainlaatijan säätämiä, körkeapainenpesulaitteita koskevia kansallisia märäyksiä on noudatettava.
  Kunkin maan lainlaatijan saaatamia, tyoturvallisuutta koskevia kansallisia määrayksiä on noudatettava. Korkeapainenpesulaitteet on tarkastettava saannollisin valiajoin ja tarkastuksen tulokset on tallennettava kirjallisesti.
  Laitetta/varusteita ei saa muuttaa.

Vaarallisuusasteet

VAARA

Huomautus valittomasti uhkaavasta vaarasta, joka voi aiheuttaavakavan ruuminvamman tai johtaa kuolemaan.

△VAROITUS

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaavakavan ruu miinvamman tai voi johtaa kuolemaan.

△VARO

Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vahaisia vammoja.

HUOMIO

Huomautus mahdollisesta vaarallisesta ti-lanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Laitteessa olevat symbolit

Epääasianmukaisesti käytetyinä suurpainesuihkut voivat olla vaa

rallisia. Suihkua ei saa suunnata ihmisin, elaimiin, aktivisiin sahkovarusteisiin tai itse laitteeseen.

Voimassa olevien maäräysten mukaan laitetta ei saa käyttaa milloinkaan juomavesiverkossa ilman järestelmäerotintinta. Tällöin on kay

tettä KÄRCHER:in soveltuvaa järjestelmaerotinta tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista järjestelmäerotinta.

Vesi, joka on valunut järjestelmäerottimen lvävitse, ei ole juomakelpoista.

△VARO

Liītā järestelmäerotin aina vedensyöttöän, ei koskaan suoraan laitteeseen.

Käytötarkoitus

Käytä tata painepesuria ainoastaan

puhdistamseen matalapainenuikulla ja puhdistusaineella (esim. koneet, ajoneuvot, rakennukset ja tyokalut),
puhdistamiseen korkeapainesuihkulla ilman pesuainetta (esim. julkisivut, terassit, puutarhalaitteet).

Pinttyneen lian puhdistamiseen suosittelemme erikoisvarusteena saatavaa lianjysintä.

HD...Plus: san toimituslaajuuteen kuuluu likajyrsin.

Veden laatuvaatimukset:

HUOMIO

Korkeapainelaitteistossa saa kayttä aino-astaan puhdasta vetta. Epapuhtaudet joh-tavat ennenaikaiseen kulumiseen tai ker-rostumien muodostumiseen.

Jos käytetään recycling-vettä, seuraavia raja-arvoja ei saa ylittä:

pH-arvo 6,5...9,5
sähkönjohtoky * Tuoreveden sähkönjohta-vuus +1200 μS/cm

erotettavissa olevat aineet **	< 0,5 mg/l
poisuodatettavissa olevat aineet ***	< 50 mg/l
Hil-livedyt < 20 mg/l
Kloridi < 300 mg/l
Sulfaatti < 240 mg/l
Kalsium < 200 mg/l
Kokonautiskovuus < 28 °dH	< 50 °TH < 500 ppm (mg CaCO3/l)
Rauta < 0,5 mg/l
Mangaani < 0,05 mg/l
Kupari < 2 mg/l
Aktiivikloori < 0,3 mg/l
ei saa haista epämiellytävälle
* Maksimi yhteensä 2000 μS/cm * Näytetilavuus 1 l, laskeutusaika 30 mi-nuuttia *** ei hankaavia aineita

Turvalaitteet

Turvalaitteet on tarkoitetu kayttajän suojaamiseksi loukkaantumiselta, eikä niitaa saa poistaa kaytosta, eikä niiden toimintoa saa ohittaa.

Ylivirtausventtiilli painekytkimellä

Kun vesimärävahennetaän paine-/maäräsätimen avulla, ylivirtausventti li aukeaa ja osa vedestä virtaa takaisin pumpun puolle.

Kun käsiruiskupistoolin liipaisin päästetään irti, painekytkin kytkee pumpun pois paälta, suurpainesuihku pysähtyy. Kun liipaisimesta vedetaan, pumppu kytkeytyy taas paallee.

Turbaventtiili

Varoventti avautuu sallitun käytöylipainen ylittyessä; vesi virtaa takaisin pumpun imupuolle.

Ylivirtausventti, painekytin ja varoventti on saadetty tehtaalla ja sinetoity lyijyll.

Ainoastaan asiakaspalvelu voi suorittaa säadön.

Ympäristönsuojelu

	Pakkaasmateriaalit ovat kierrä-tettävia. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.
	Käytetyt laitteet sisälTvät arvok-kaita kierrättäviä materiaaleja, jotka tulisi toimittaa kierrätyk-seen. Paristoja, öljyä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimi-ta kuluneet laitteet asianmukai-siin keräyspisteisiin.

Sahkö- ja elektroniikkalaitteet sisaltavat usein rakenneosia, jotka voivat aiheuttaa mahdollisen vaaran ihmisten terveydelle ja ymparistolle, jos niita kasitettaan vaarin tai ne havitetaan vaarin. Namara rakeneosat ovat kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti. Talla symbolilla merkittyjla latteita ei saa havittaa ravallisena talousjatteena.

Huomautuksia materiaialeista (REACH)

Ajantasaisia tietoja ainesosista loytyy osoitteesta:

Ennen käyttoönonottoa

Purkaminen pakkauksesta

Tarkasta pakkauksen sisälto sitä purettaessa.
- Jos havaitset kuljetusvaurioita,ota valittomasti yhteys jalleenmyyjän.

Öljymäärän tarkistaminen

Lue oljymaarmittari laitteen ollessa py-saytetytna. Oljyn pinnan tulee olla molempien osoittimien ylapuolella.

Öljysäiliön ilmausaukonavaaminen

Irrota kuomun kiinnitysruuvi ja poista kuomu.
Katkaise oljysaillion kannessa oleva kärki.
Kiinnitäkuomu.

Varusteiden asennus

Huomautus: EASY!Lock-järjestelmä yhdistää componentit pikakierteellä vain yhdellä kierroksella nopeasti ja varmasti.

Asenna suutin suihkuputkeen (sātō- renkaan merkintä yloispain) ja kirista kā-sitiukkuuteen (EASY!Lock).
Yhdistä ruiskuputki käsikäyttoiseen ruiskupistoolin ja kirista kasin (EASY!Lock).

Koneet, joissa ei ole letkukelaa:

Yhdistä korkeapaineletku käsikäytöseen ruiskupistoolin ja laitteen korkeapaineliitantaan ja kirista kasin (EASY!Lock).

Koneet, joissa on letkukela:

Työnnä kiertokampi letkukelan akseliin, kunnes se lukkiutuu.
Suorista korkeapaineletku ennen sen kelaamista.
Kelaa korkeapaineletku tasaisesti kerrroksittain letkukelalle kiertokampea kiertamalla. Valitse kiertosunta siten, etta korkeapaineletku ei nurjahda.
Yhdistä korkeapaineletku käsikäytöseen ruiskupistoolin ja kirista kasin (EASY!Lock).

Käyttoönonotto

△VAROITUS

Loukkaantumisvaara! Laitteen, varusteiden, tulojohtoen ja liitantöjen on oltavamoitteettomassa kunnossa. Jos kunto ei ole moitteeton, laitetta ei saa kayttäa.

Sahkoliitäntä

△VAARA

Sahköiskun aiheuttama loukkaantumisvaara.

• Laitteen tulee ehdottomasti olla liitety-nä sahkoverkloon sahköpistokkeella. Kiintea sahkoverkloon liittaminen on kielletty. Pistoke toimii erottimena sahköverkosta.
• Liitä laite ainoastaan verkkovirtaan.
  Sahkoliitannan suurinta salittua verkkovastusta ei saa ylittäa (katso teknisitetod). Jos ilmenee epaselvyksia koskien verkkolitantasi kaytettavissa olevaa verkkovastusta, ota yhteys energiansyottoyhtioosi.
• Käytetyn jatkojohdon pistokkeen ja kyt-kimen on oltava vesitiivis.
• Käytä riittävän suuren poikkileikkauksen omaavaa jatkokaapelia (katso "Tekniset tiedot") ja vedä se kokonaan ulos kelalta.

Liitäarvot katso typpikilpi/tekniset tiedot.

→ Kelaa verkkokaapeli ulos kelalta ja levita alustalle.
Liitä virtapistoke pistorasiaan.

Vesilitäntä

Liitanta vesijohtoon

VARIOITUS

Noudata vesilaitokens ohjeita.

Voimassa olevien märäysten mu-kaan laitetta ei saa käytta milloinkaan juomavesiverkossa ilman järestelmäerotintanta. Tällöin on käytettäva KÄRCHER: in soveltuvaa ja mäerotinta tai vaihtoehtoisesti nor 12729 typpi BA mukaista järjester tinta.

Vesi, joka on valunut järjestelmäerottimen lvävitse, ei ole juomakelpoista.

△VARO

Liitta järjestelmäerotin aina vedensyöttöän, ei koskaan suoraan laitteeseen. Katso liitantäarvot teknisistä tiedoista.

Liitä tuloletku (vahimmäispituus 7,5 m, vahimmäislapimitta 1") laitteen vesili-tantaan ja tulovesiliitantaaan (esim. vesihanaan).

Huomautus:

Tuloletku ei sisally tuotteen toimitukseen.

Avaa veden syottöputki.

Veden ottaminen avoimista sällöistä

Kiinnitta imulektu (tilausnummer 4.440-270.0) vesilitantäan.
Kiinnitä suodatin (tilausnummer 4.730-012.0) imuletkuun.
Laitteen ilmaaminen:

Kierrä suutin irti.

Anna laitteen käydä niin kauan, kunnes vedessä ei enää ole ilmakuplia.

Anna laitteen käydä n. 10 sekuntia -sammuta sitten. Toista toimenpide useaan kertaan.

Kytke laite pois päältä ja kierra suutin kiinni.

Käytto

VAARA

Rajahdysvaara!

Älä suihkuta mitän palaviaNSTeita.

Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmaäräyksiä.

Loukkaantumisvaara! Pidä puhditustyöta tehtäessä molemmän käsin kiinni käsiruiskupistoolista ja ruiskuputkesta.

Loukkaantumisvaara! Liipaisinvipua ja varmistusvipua ei saa lukita kayton aikana.

Loukkaantumisvaara! Ota yhteys asiakaspalveluun, jos varmistusvipu on vahingoittunut.

Loukkaantumisvaara suurpainevesisuihkun johdosta. Ennen kaikkia toita laitteelle on käsiruiskupistoolissa oleva lukitusvaste työnnettäve eteen.

△VARO

Moottorien pesu on sallittu vain paikoissa, joissa on asianmukainen oljynerotin (ympa-ristonsuojelu)

HUOMIO

Tukkeutumisvaara. Laita suuttimet varustelokeroon aina suutinreika ylospain.

Käsikäytöisen ruiskupistoolin avaaminen/sulkeminen

Käsikäytöisen ruiskupistoolinavaaminen: Paina varmistusvipua ja liipaisinvipua.
Käsikäytöisen ruiskupistoolin sulkeminen: Vapauta varmistusvipu ja liipaisinvipu.

Käytö surpaineella

Huomautus:

Laite on varustetu painekytkimellä. Moottori käynnistyy vain silloin, kun käsiruiskupistooli on avattu.

Vedä korkeapaineletku kokonaan ulos letkukelalta.
Aseta laitekytkin asentoon "I".
Poista käsikäytöisen ruiskupistoolin varmistus tyontämälla varmistinsalpa taaksepän.
Avaa käsiruiskupistooli.
Sääda käytöpaine ja syöttömaärä kier-tämällä (portaattomasti) paine- ja mää-räsäädinta (+/-)

Vain HD 9/20-4....

Pienimmällä pumppausmaärälla moottorin hukkalampo huolehtii veden lammittämisesta n. 15 °C asteseen.

Suihkutyypin valinta

Sulje käsiruiskupistooli.
Kännä suuttimen runkoa, kunnes haluamasi symboli on merkinnän kohdalla:

	Pyöreä korkeapainesuihku (0°) erittäin pinttyneen lian puhidistamiseen
CHEM	Pienpainelaakasuihku (CHEM) on tarkoitetu puhistusaine-käytöön tai puhdistukseen pie-nellä paineella
	Laakakorkeapainesuihku (25°) lian puhdistamiseen laajoilta pinnoilta

Käytö puhdistusaineella

VAROITUS

Sopimattomat puhdistusaineet saattavat vahingoittaa laitetta tai puhdistettavaa kohdetta. Kayta vain Karcher:in hyväksymiä

puhdistusaineita. Noudata puhdistusäiden mukana tulleita annostelusuosituksia ja käytöohjeita. Suojaa ympäristöa käytta-mälla puhdistusaineita säasteliästi. Noudata puhdistusäiden turvallisuusohjeita.

Kärcher-puhdistusaineet takaavat Häiriottoman työskentelyn. Kysy meiltä nuvoa tai pyydä luettelomme tai lisatietoja puhdistusaineista.

Aseta puhdistusainepullo laitteessa olevaan pidikkeeseen tai puhdistusainekanisteri laitteen viereen. Laitteeseen voi laittaa yhtaaikaisesti kaksi eri puhdistusainetta.
Vedä puhdistusaineen imuleku ulos ja upota se puhdistusainepulloon tai -kanisteriin.
Ruuvaa kansi pulloon tai kanisteriin.
Aseta suutin kohtaan "CHEM".

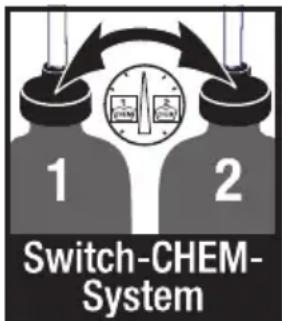

Kännä puhdistusaineen annosteluventtiili haluamaasi puhdistusaineeseen ja pitoisuuteen.

Suositeltavat puhdistusmenetelmät

Suihkuta puhdistusainetta säasteliäästi kuivalle pinnalle ja anna sen vaikuttaa (ei kuivua).
Huuhtele irrotetu lika suurpainesuikulla pois.
Huuhte suutin käytön jälkeen puhtaalla vedellä. Kierra annosteluventtii suurimmalle puhdistusaineväkeyvydelle. Käynistä laite ja huuhtele minuutin ajan.

Käytön keskeytys

Sulje käsiruiskupistooli. Laite kytkeytyy pois päältä.
Avaa käsiruiskupistooli. Laite kytkeytyy jälleen paälle.

Laitteen kytkeminen pois päältä

Sulje veden syöttöputki.
Avaa käsiruiskupistooli.
Käynnistä pumppu laitekytkimellä, ja anna sen käydä 5-10 sekuntia.
Sulje käsiruiskupistooli.
Aseta laitekytkin asentoon "0/OFF".
Vedä virtapistoke pistorasiasta. Huolehdi,ettet koske pistokkeesen,kun katesi on marat tai kosteat.
Irrota vesilitäntä.
Käytä käsiruiskua niin kauan, kunnes laitteessa ei enä ole painetta.
Varmista käsikäyttoinen ruiskupistooli tyontämälla varmistinsalpa eteenpän.

Vain HD 9/20-4....

VAARA

Palovammavaara kuuman veden vuoksi. Pois pälta kytketyssa laitteessa oleva jäannösvesi voi kuumentua. Irrotettaessa veden tuloletkua laitteesta, kuumentunutta vetta voi ruiskuta ulos ja aiheuttaa palovammoja. Poista tuloletku vasta, kun laite on jäähtynyt.

Laitteen sailytys

Laita käsiruiskupistoolipidikkeeseen.
Keraa korkeapaineletku kokoon ja ripusta se omaan sailytyspaikkaansa. tai Kelaa korkeapaineletku letkukelalle. Lukitse letkukela tyontamalla kierto-kammen kahva sisaan.
Kierra liitäntäkaapeli kaapelinpitimen ympärille.
Kiinnitä pistoke kiinnittimeensä.

Suohaaminen pakkaselta

HUOMIO

Pakkanen rikkoo huolimattomasti vedestä tyhjennetyn laitteen.

Säilytä Iaitetta paikassa, jonka lampötila ei laske nollan alapuolle.

Jos laitetta ei voi sailyttaa pakkasvapaassa paikassa:

Poista vesi.
Pumppaa laitteen lapi tavallista jaänesstoinetta.

Huomautus:

Käytä kaupasta saatavaa autojen glykolipohjaista jaatymisenestoinetta. Noudata jaatymisenestoaineen valmistaja ilmoittamia käyttoohjeita.

Anna laitteen käyda enintään 1 min, kunnes pumppu ja johdot ovat tyhjät.

Kuljetus

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi kuljetettaessa laitteen paino.

HUOMIO

Suojaa liipaisinvipu kuljetuksen aikana vaurioilta.

Kun siirrät pesuria pitempiä matkoja, tartu kiinni kahvasta ja vedä laitetta pe-rassasi.
Laitteet ilman letkukelaa, kännä työ-sanka alas Kantamista varten. Kanna laitetta kahvoista, ei työntösangasta.
Ennen kuljetusta makuuasennossa, ota puhdistusainepullot pidikkeestä ja sulje ne.
Kun kuljetat laitetta ajoneuvoissa, varmista laite liukumisen ja kaatumisen varalta kulloinkin voimassa olevien ohjesaantoen mukaisesti.

Säilytys

△VARO

Loukkaantumis- ja vaurioitumisvaara! Huomioi sailytettäessä laitteen paino.

Tata laitetta saa sailyttaa vain sisatiloissa.

Hoito ja huelto

VAARA

Odottamatta käynnistyvä laite ja sahköisku aiheuttavat loukkaantumisvaaran.

Virtapistoke on vedettä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia toita.

Huomautus:

Jäteöljyn havittämisen saa suorittaa vain paikallinen jäteöljyn kerailypiste. Luovuta oljy keräyspisteeseen. Ymparistön likaaminen jäteöljylla on rangaistavaa.

Turvatarkastussopimus/ huoltosopimus

Voit solmia sännöllisen turvatarkastussopimuksen tai huoltosopimuksen myyjälikkeesi kanssa. Kysy meiltä nuvoa.

Jokaisen käytökerran jälkeen

Tarkasta sahkoliitoskaapeli vaurioiden varalta (sahköiskun vaara),Jos kaapeli on vaurioitunut, anna valittomasti valtuutetun asiakaspalvelun / sahköammattilaisen vaihtaa kaapeli.
Tarkasta, onko korkeapaineletkussa vaurioita (murtumisvaara). Vaihda vaurioitunut korkeapaineletku valittomasti.
Tarkasta laitteen (pumppu) tiiviys. 3 laitteen alapuolle tippuvaa vesipisa- raa minuutissa on sallittua. Jos vettä vuotaa enemmän, ota yhteys asiakaspalveluun.

Viikoittain

Tarkasta öljymäärä. Jos öljy on maitomaista (vettä öljyssä), ota heti yhteys asiakaspalveluun
Puhdista vesiliitanns ihti.
Puhdista puhdistusaineen imulektkun suodatin.

Vain HD 9/20-4:

Puhdistahienosuodatin.

Poista laitteesta paine.
Irrota kuomun kiinnitysruuvi ja poista kuomu.
Kierrä kansi suodattimineen irti.
Puhdista suodatin puhtaalla vedellä tai paineilmalla.
Kokoa yhteen painvastaisessa järestyksessä.

Joka 500. käytötunti, vähintään vuosittain

Anna asiakaspalvelun suorittaa laitteen huolto.
Vaihda oljy.

Öljynvaihto

Huomautus:

Öljymäärä ja -laji, katso kohtaa "Tekniset tiedot".

Irrota kuomun kiinnitysruuvi ja poista kuomu.
Poista öljysäillön kansi.
Nosta laite pystyyn.
Laske oljy kokoamissäillioön.
Täytä hitaasti uudella öljyllä; ilmakuplien pitää päästa poistumaan.
Laita oljysäiliön kansi paikalleen.
Kiinnitakuomu.

Häiriöapu

VAARA

Odottamatta käynnistyvä laite ja sahköisku aiheuttavat loukkaantumisvaaran.

Virtapistoke on vedettäva irti pistorasi-asta ennen kaikkia laitteeseen kohdistuvia toitä.
- Anna valtuutetun asiakaspalvelun tarkastaa ja korjata sahkolaitteet.
- Ota yhteys valtuutettuun asiakspalve-luun häiriötapauksissa, joita ei ole luetelu tassà luvussa, jos olet epävarma tai, jos tassà ohjeessa niin neuvotaan.

Laite ei toimi

Tarkasta sahkoliitosjohto
Tarkasta verkkojannite.
Säädä valintakytkin kohtaan "0" ja annamoottorin jäahtyä 5 min. Jos härö toistuu yha, tarkastuta laite asiakaspalvelussa.
Jos kyseessä on sahkövika, ota yhteys asiakaspalveluun.

Laitteeseen ei tule painetta

Aseta suutin kohtaan "Korkeapaine".
Puhdistasuutin.
Vaihda suutin uuteen.
Ilmaa laite (katso kohtaa "Käyttoönotto").
Tarkista vedentulomäärä (katso Tekniset tiedot).
Puhdista vesilitanns ihti.
Tarkista kaikki pumpun tulojohdot.
Ota tarvittaessa yhteys asiakaspalveluun.

Pumppu ei ole tiivis

3 laitteen alapuolle tippuvaa vesipisaraa minuutissa on sallittua. Jos vettä vuotaa enemman, ota yhteys asiakaspalveluin.

Jos laite on hyvin epatiivis, tarkastuta se asiakspalvelussa.

Pumppu nakuttaa

Tarkasta veden ja puhdistusaineen imuletkujen tiiviys.
Sulje puhdistusaineen annihilatii, kun et kayta puhdistusainetta.
Ilmaa laite (katso kohtaa "Käyttoönotto").
Ota tarvittaessa yhteys asiakaspalveluun.

Laite ei ime puhdistusainetta

Aseta suutin kohtaan "CHEM".
Tarkasta/puhdista puhdistusaineen imuletku ja suodatin
Avaa puhdistusaineen annosteluventtii-li tai tarkasta/puhdista.
Ota tarvittaessa yhteys asiakspalveluun.

Varusteet ja varaosat

Käytä vain alkuperäisiä tarvikkeita ja varaosia. Ne takaavat laitteen turvallisen ja Häiriottöman toiminnan.

Tietoja tarvikkeista ja varaosista on sivustolla www.kaercher.com.

Takuu

Kussakin maassa ovat voimassa valtuuttamamme myntiorganisaation julkaisemat takuehdot. Materiali- ja valmistusvirheistaaiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteysostotositteen kanssa jalleenmyyjän tai lahimpaan valtuutettuun huoltoon.

EY-vaatimustenmukaisuus-vakuutus

Vakutamme, etta alla mainitut tuotteet vastaa-vat suunnittelultaan ja rakenteeltaan sekä val-mistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuottee-seen/tuotteisin tehdaan muutoksia, joista ei ole sovittu kanssamme, tamvakuutus ei ole ena voimassa.

Tuote: korkeapainepesuri

Typppi: 1.524-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2000/14/EY

Sovelletut harmonisoidut standardit

EN 60335-1

EN 60335-2-79

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997 + A2: 2008

EN 61000-3-2: 2014

EN 62233: 2008

HD 6/11, HD 6/15, HD 7/12, HD 7/18, HD 9/19

EN 61000-3-3:2006

HD 6/16, HD 9/20:

EN 61000-3-11:2000

Sovellettu yhdenmukaisuuden analysointimenetelmä

2000/14/EY: Liite V

Aänen tehotaso dB(A)

	Mitattu: Taattu:
HD 6/11 83 84
HD 6/15 83 84
HD 6/16 83 84
HD 9/19 89 91
HD 9/20 87 88

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Tyyppi HD 6/11-4 M		1.524-901.0	HD 6/15-4 M 1.524-907.0	HD 6/16-4 M 1.524-900.0 1.524-903.0 1.524-909.0
				HD 6/16-4 MX 1.524-904.0
GB AU EU
Verkkoliitäntä
Jännite V 100 240 230
Virtatyppi Hz 1~50
Moottorin kierrosluku 1/min 1400
Liitosjohto kW 2,9 3,3 3,4
Sulake (hidas, tyyppi C) A 30 16
Suojatyyppi		IPX5
Suurin salittu verkkovastus	Ohmia	-		0,294+j0,184
Jatkokaapeli 30 m	mm²	2,5
Vesilitäntä
Tulolämpötila (maks.)	°C	60
Tulomärä (min.)	l/h (l/min)	600 (10)
Imukorkeus otettaessa vettä avosäiliös-tä (veden lämpötila 20°C)	m	0,5
Tulopaine (maks.)	MPa	1
Suoritustiedot
Käytöpaine, vesi (vakiosuuttimella)	MPa	3...11	3...15	3...16
Vakiosuuttimen suutinkoko		045 040	038
Maks. käytöylipaine	MPa	14	18	19
Syöttömärä	l/h (l/min)	250...600 (4,2...10)	300...600 (5...10)
Puhdistusaineen imeminen l/h (l/min)		0...40 (0...0,7)
Maks. käsiruiskupistoolin takaiskuvoima	N	30
Mitatut arvot EN 60335-2-79 mukaisesti
Käsi-käsivarsi tärinäarvo
Käsiruiskupistooli	m/s²	<2,5
Suihkuputki	m/s²	<2,5
Epävarmuus K	m/s²	1
Äänenpainetaso LpA	dB(A)	69
Epävarmuus KpA	dB(A)	1
Äänitehotaso LWA + epävarmuus KWA	dB(A)	84
Käytöaineet
Öljyn märääre	I	0,5
Öljyn laatu		SAE 15W40
Mitat ja painot
Pituus	mm 554
Leveys	mm 509
Korkeus	mm	1000
Paino ilman varusteita (MX)	kg	44,5	54	48 (50)
Tyyppi HD 7/12-4 M		1.524-902.0	HD 7/16-4 M 1.524-911.0	HD 7/18-4 M 1.524-910.0 1.524-913.0 1.524-912.0
				HD 7/18-4 MX 1.524-914.0
KAP KAP EU
Verkkoliitäntä
Jännite V 220 400
Virtatyyppi Hz 1~60 3~60 3~50
Moottorin kierrosluku 1/min 1400 1680	1400
Liitosjohto kW 3,5 4,1 4,7
Sulake (hidas, tyyppi C)	A	20	16
Suojatyyppi		IPX5
Suurin sallittu verkkovastus	Ohmia	-	-	-
Jatkokaapeli 30 m	mm²	4,0 2,5 2,5
Vesiliitäntä
Tulolämpötila (maks.)	°C	60
Tulomärä (min.)	I/h (I/min)	700 (11,7)
Imukorkeus otettaessa vettä avosäillös-tä (veden lämpötila 20°C)	m	0,5
Tulopaine (maks.)	MPa	1
Suoritustiedot
Käytöpaine, vesi (vakiosuuttimella)	MPa	3...12	3...16	3...18
Vakiosuuttimen suutinkoko		054 045	042
Maks. käytöylipaine	MPa	14	19	21
Syötmäärä	I/h (I/min)	300...700 (5...11,67)
Puhdistusaineen imeminen I/h (I/min)		0...40 (0...0,7)
Maks. käsiruiskupistoolin takaiskuvoima	N	30	35	37
Mitatut arvot EN 60335-2-79 mukaisesti
Käsi-käsivarsi tärinäarvo
Käsiruiskupistooli	m/s²	<2,5
Suihkuputki	m/s²	<2,5
Epävarmuus K	m/s²	1
Äänenpainetaso LpA	dB(A)	69	75
Epävarmuus KpA	dB(A)	1
Äänitehotaso LWA + epävarmuus KWA	dB(A)	84	90
Käytöaineet
Öljyn märärä	I	0,5
Öljyn laatu		SAE 15W40	SAE 90 Hypoid
Mitat ja painot
Pituus	mm	554
Leveys	mm	509
Korkeus	mm	1000
Paino ilman varusteita (MX)	kg	47,5	44,5	49 (52)
Tyyppi HD 9/18 M		1.524-916.0	HD9/19 M 1.524-915.0 1.524-919.0	HD 9/20-4 M 1.524-924.0
				HD 9/20-4 MX 1.524-927.0
KAP EU EU
Verkkoliitäntä
Jännite V 220 400
Virtatyyppi Hz 3~ 60 3~ 50
Moottorin kierrosluku 1/min 3370 2800	1400
Liitosjohto kW 6,7 6,8 6,9
Sulake (hidas, tyyppi C) A	20	16
Suojatyyppi		IPX5
Suurin sallittu verkkovastus	Ohmia	-	-	0,222+j0,139
Jatkokaapeli 30 m	mm²	4,0 2,5
Vesiliitäntä
Tulolämpötila (maks.)	°C	60
Tulomärä (min.)	l/h (l/min)	900 (15)
Imukorkeus otettaessa vettä avosäillös-tä (veden lämpötila 20°C)	m	0,5
Tulopaine (maks.)	MPa	1
Suoritustiedot
Käytöpaine, vesi (vakiosuuttimella)	MPa	18	4...18,5	4...20
Vakiosuuttimen suutinkoko		053 050
Maks. käytöylipaine	MPa	23	22,5	22
Syöttömaärä	l/h (l/min)	900 (15)	450...890 (7,5...14,8)	460...900 (7,7...15)
Puhdistusaineen imeminen l/h (l/min)		0...40 (0...0,7)
Maks. käsiruiskupistoolin takaiskuvoi-ma	N	49
Mitatut arvot EN 60335-2-79 mukaisesti
Käsi-käsivarsi tärinäarvo
Käsiruiskupistooli	m/s²	<2,5
Suihkuputki	m/s²	3,0 1,5
Epävarmuus K	m/s²	1
Äänenpainetaso LpA	dB(A)	76		75
Epävarmuus KpA	dB(A)	2		1
Äänitehotaso LWA + epävarmuus KWA	dB(A)	91		88
Käytöaineet
Öljyn märä	I	0,5 0,75
Öljyn laatu		SAE 90 Hypoid
Mitat ja painot
Pituus	mm	554
Leveys	mm	509
Korkeus	mm	1000
Paino ilman varusteita (MX)	kg	48,6	42,1 (49) 47 (55)	48 (50)

Piv xpoiooioe Tn ou-keun oac yia npwn opa, dia

baote autec ts npwotuttec odnyies xpn- ons, evpynoTE ouuwwva e autec kai kpa-tnote Tc yia uAovtikn xpno n yia tov EIOKtntn.

Lisavarustus ja varuosad ET 8

Garantii ET 8

ELi vastavusdeklaratsoon . . . ET 8

Tehnilised andmed ET 9

Seadme elementid

Lisavarustus ja varuosad
