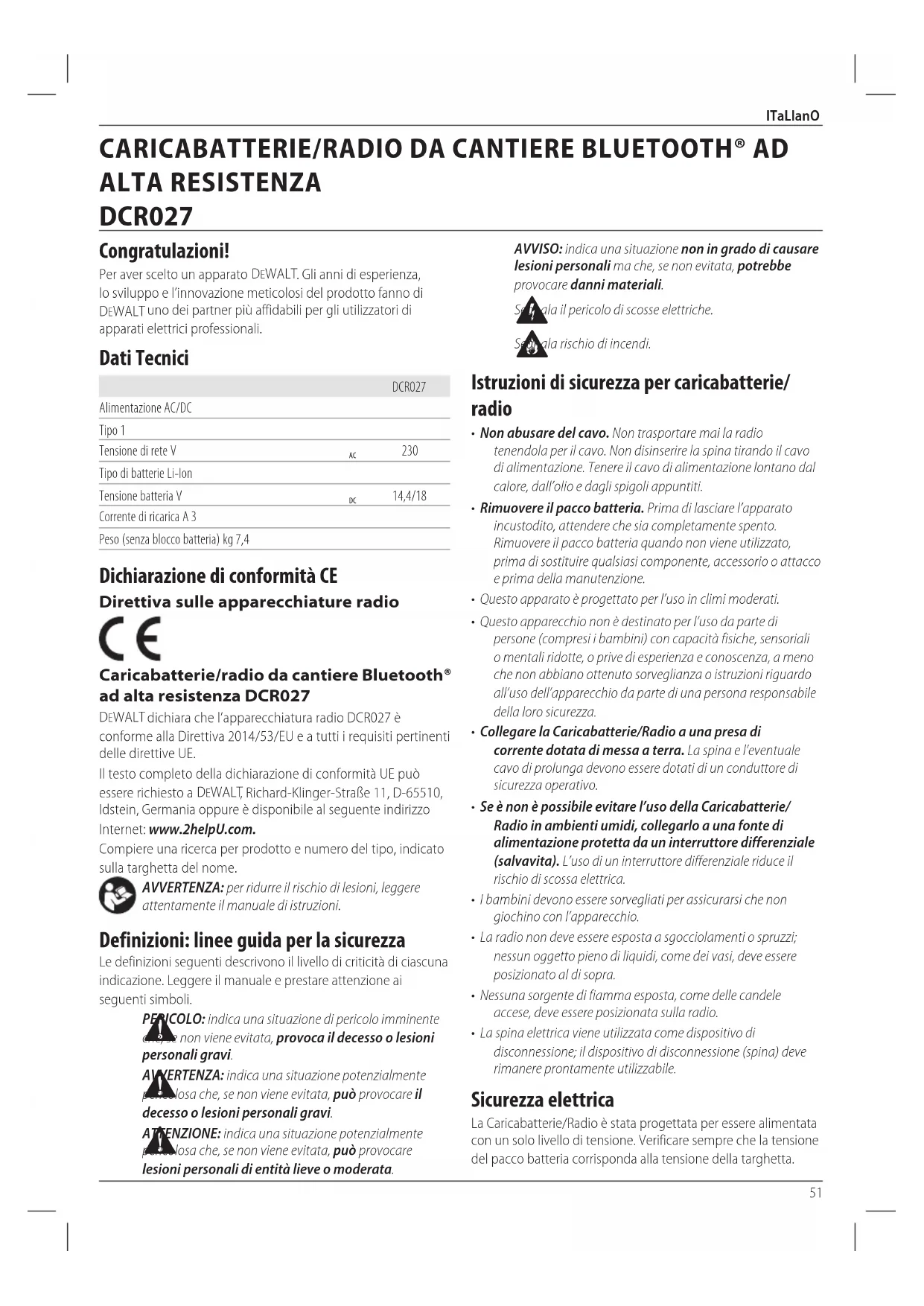

MANUALE UTENTE DCR027 DEWALT

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione metricolosi del prodotto fanno di DEWALT uno dei partner più fidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

	DCR027
Alimentazione AC/DC
Tipo 1
Tensione di rete V	AC	230
Tipo di batterie Li-Ion
Tensione batteria V	DC	14,4/18
Corrente di ricarica A 3
Peso (senza blcco batteria) kg 7,4

Dichiarazione di conformità CE

Direttiva sulle apparecchiature radio

Caricabatterie/radio da cantiere Bluetooth® ad alta resistenza DCR027

DFWALT dichiara che l'apparecchiatura radio DCR027 è conforme alla Direttiva 2014/53/EU e a tutti i requisiti pertinenti delle direttive UE.

Il testo completo della dichiarazione di conformità UE cui sono richiesto a DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germania oppure è disponibile al segunte indirizzo Internet: www.2helpU.com.

Compiere una ricerca per prodotto e numero del tipo,indicato sulla targhetto del nome.

AVVERTENZA: per ridurre il rischio di lesioni, leggere attendamente il manuale di istruzioni.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai sequenti simboli.

PERICOLO: indica una situazione di pericolò imminente.
non viene evitata, provoca il decesso o lesions personali gravi.

AVERTENZA: indica una situazione potenzialmente per le rosche, se non viene evitata, vuo provocare il decreso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente per la sua che, se non viene evitata, vuo provocare lesioni personali dientitieslieve o moderata.

AVVISO: indica una situazione non in grado di causare lesions personali ma che, se non evitata, potrebbe provocare danni materiali.

la il pericolo di scosse elettriche.

la rischio di incendi.

Istruzioni di sicurezza per caricabatterie/ radio

Non abusare del cavo. Non trasportare mai la radio tenendola per il cavo. Non disinserire la spina tirando il cavo di alimentazione. Tenere il cavo di alimentazione lontano dal calore, dall'olio e dagli spigoli appuntiti.
- Rimuovere il pacco batteria. Prima di lasciare l'apparato incustodito, attendere che sia completamente spento. Rimuovere il pacco batteria quando non viene utilizzato, prima di sostituire qualsiasi componente, accessorio o attacco e prima della manutenzione.
- Questo apparato è progettato per l'uso in climi moderati.
- Questo appearecchio non è destinato per l'uso da parte di persona (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o pratiche di esperienza e conoscenza, a meno che non abbiano ottenuto sorveglianza o struzioni riguardo all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.
- Collegare la Caricabatterie/Radio a una presa di corrente dotata di messa a terra. La spina e l'eventuale cavo di prolunga devono essere dotati di un conduitore di sicurezza operativo.
- Se è non è possibile evitare l'uso della Caricabatterie/ Radio in ambienti umidi, collegarlo a una fonte di alimentazione protetta da un interrottore differenziale (salvavita). L'uso di un interrottore differenziale riduce il rischio di scossa elettrica.
I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
- La radio non deve essere esposta a sgociolamenti o spruzzi; nessun oggetto pieno di liquidi, come dei vasi, deve essere posizionato al di sopra.
- Nessuna sorgente di fiamma esposta, come delle candele accese, delve essere posizionata sulla radio.
- La spina elettrica viene utilizzata come dispositivo di disconnessione; il dispositivo di disconnessione (spina) dever imanere prontamente utilizzabile.

Sicurezza elettrica

La Caricabatterie/Radio è stata progettata per essere alimentata con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione della targhetto.

Batterie Caricatori/Tempi di Ricarica (Minuti)
Cat # V	DC	Ah	Peso kg	DCB107	DCB113	DCB115	DCB118	DCB132
DCB546 18/54	6,0/2,0	1.05	270	140	90	60	90	X
DCB547 18/54	9,0/3,0	1.25	420	220	140	85	140	X
DCB181	18	1,5	0,35	70	35	22	22	45
DCB182 18	4,0	0,61	185	100	60	60	120
DCB183/B	18	2,0	0,40	90	50	30	30	60
DCB184/B	18	5,0	0,62	240	120	75	75	150
DCB185	18	1,3	0,35	60	30	22	22	X
DCB187 18	3.0	0.48	140	70	45	45	90

Assicurarsi ancche la tensione del caricabatterie corrisponda a那一a quella di rete.

AVERTENZA: rischio di scosse elettriche. Utilizzato in luoghi asciutti.

Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo appositamente realizzato, disponibiletramite la rete di assistenza DEWALT.

Per la sostituzione del cavo di alimentazione,utilizzare sempre la spina di tipo prescritto.

Tip11 per la classe II (doppio isolamento)- utensili elettrici
Tipo 12 per la classe I (messa a terra)- utensili elettrici

Gli apparecchi portatili,utilizzati in ambiente esterno, devono essere collegati ad un interrottore differenziale.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzato un cavo di prolunga se non assolutamente necessario. Utilizzato un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati tecnici). La sezione minima del conduitore è 1mm^2 e la lunghezza massima è 30m

Se siutilzza un cavo in bobina, srotolarlo complemente.

Istruzioni per la messa a terra

La Caricabatterie/Radio deve essere collegata a terra. In caso di malfunzionamento o rottura, il collegamento a terra riduce il rischio di scossa elettrica, fornendo alla corrente elettrica il percorso di minor resistenza. Le Caricabatterie/Radio sono equipaggiate con un cavo avente un conduttore e una spina per il collegamento a terra. La spina deve essere inserta in una presa appropriata, correttamente installata e collegata a terra secondo le norme e le disposizioni locali vigenti.

PERICOLO: un collegamento non corretto per la messa dell'attrezatura conduc e rischio di scossa elettrica. Il cavo condutore con isolante avente una superficie esterna verde a strisce gialle è il conduttore di terra dell'attrezatura. Se è necessario riparare o sostituire il cavo o la spina, non connettere il conduttore di terra dell'attrezatura a una presa di corrente attiva. Le riparazioni vanno eseguite esclusivamente in un centro di assistenza DEWALT. Non modificare la spina fornita

con la Caricabatterie/Radio. Se non è quella giusta per la propria presa, farne montare una adatta in un centro di riparazione DEWALT.

Per Caricabatterie/Radio alimentata via cavo con scarico a terra, di amperaggio nominale 16 A o inferiore, prevista per alimentazione di tensione nominale 230V

La Caricabatterie/Radio va utilizes con un circuito avente 230 V nominali e possiede una spina per il collegamento a terra come illustrato qui di seguito.

DCR027-BD-QW DCR027-GB DCR027-XE

CONSERVARE QUESTE ISTRUZIONI

Caricabatterie

I caricabatteria DEWALT non richiedono alcuna regolazione esono progettati per funzionare nel modo più semplice possibile.

Istruzioni di sicurezza importanti per Caricabatterie/Radio

CONSERVARE LE PRESENTI ISTRUZIONI: quello manuale contiene istruzioni di sicurezza e di utilizzo importanti per la Caricabatterie/Radio.

• Prima di utilizzato il caricabatteria, leggere tutte le istruzioni e le scritte di averimento sul caricabatteria, sul pacco batterie e sui prodotti che utilizzato il pacco batterie.

A WERTENZA: rischio di scossa elettrica. Non far sare alcun liquido dentro al caricabatterie. Pericolò di scossa elettrica.

AWERTENZA: consigliamo l'utilizzo di un dispositivo di 30mA o inferiore.

ATENZIONE: rischio di incendio. Per ridurre il rischio di lessioni, caricare solamente batterie ricaracibili DFWALT. Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali e danni.

ATTENZIONE: i bambini devono essere sorvegliati per asserarisi che non giochino con l'apparecchio.

AVVISO: in determinate condizioni, con il caricatore inserto nella presa di corrente, i contatti di carica esposti all'interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conduttiva quali, a titolo esemplicativo, ma non esastivo, lana d'acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche devono essere tenuti lontano dalle cavità del caricabatterie. Staccare sempre il caricabatterie alla presa quando il pacco batteria non è in sede. Staccare il caricabatterie alla presa prima di cominciare a pulirlo.

• NON provare a caricare il pacco batteria con qualsiasi alla Caricabatterie/Radio diversa da quella di quello manuale. Il caricabatterie e il pacco batteria sono progettati specificamente per lavorare insieme.
• Per queste Caricabatterie/Radio non è previsto alcun utilizzo diverso da quello di caricare batterie ricaricabili DEWALT. Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica o folgorazione.
  Non esporre la Caricabatterie/Radio a pioggia o neve.
• Per staccare alla presa il caricabatterie, tirare la spina e non il cavo. Ci o riduce il rischio che si danneggino entrambi.
• Assicurarsi che il cavo siaosto in modulo da non essere calpestato, non faccia inciampare o altri che lo possa danneggiare o sollecitare.
• Non utilizzato un cavo di prolunga se non è strettamente necessario. L'utilizzo di cavi di prolunga non idonei comprata rischio di incendio, scossa elettrica o folgorazione.
  Non mettere alcun oggeto sopra la Caricabatterie/ Radio e non appoggiare la Caricabatterie/Radio su superfici morbide che potrebbero ostruire le fissure di ventilazione e causare eccessivo riscaldamento interno. Dispore in posti lontani da qualsiasi fonte di calore.
  Non azionare una Caricabatterie/Radio che abbia il cavo o la spina danneggiati - farli sostituire immediatamente.
• Non azionare la Caricabatterie/Radio se ha subito un forte colpo, sua caduta o sua stato danneggiata in quale altri modo. Portarla in un centro di assistenza autorizzato.
  Non smontare la Caricabatterie/Radio; quando è necessaria assistenza o riparazione, portarla in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione o incendio.
• Staccare il caricabatterie alla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce tale rischio.
  Non tentare MAI di collegare fra loro 2 caricabatterie.
• La Caricabatterie/Radio è progettata per funzionare con la normale corrente elettrica da 230 V domestica. Non tentare di utilizzarla con una tensione diversa. Cio non vale per i caricabatterie da veicolo.

Caricamento di una batteria (Fig. A, B)

Quando la Caricabatterie/Radio è collegata alla corrente la batteria si ricarica. Se è scollegata alla corrente la radio funzionera fino a 8 ore su una batteriaagli ioni di litio Premium da 18V completenesscarica.Lutilizzo di batterie con un amperaggio inferiore comprerà un tempo di funzionamento ridotto.

1. Collegare il caricatore ad una presa adatta prima di inseire il gruppo batterie.
2. Inserire il pacco batteria 19 nel caricabatteria, assicurandosi che sua complemente posizionato nel caricabatteria. La luce rossa 12 (in carica) lampeggia ripetutamente,indicando che e iniziato il processo di carica.
3. Il completamento della carica sare è indicato alla luce rossa che rimane continuamente accesa. Il pacco batteria è completamente carico e può essere utilizzato in quello momento o lasciato nel caricabatterie. Per rimuovere il pacco Batteria dal caricabatterie, premere e tenere premuto il pulsante di sblocco della batteria 20 sul pacco batteria.

NOTA: Per garantire la massima prestazione e durata delle batterie Li-Ion, caricare completemente il pacco batteria prima di utilizzato per la prima volta.

Funzionamento del caricabatterie

Consultare gli indicatori sottostanti per lo stato di carica del pacco batteria.

Indicatori di carica
in carica	- - - - -
carica completa	- - - - -
ritardo per pacco caldo/freddo	- - | - -

Ritardo pacco caldo/freddo

Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/ freddo, sospendingo il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata della batteria. Un pacco batteria freddo si caricherà a una velocità più lenta rispetto a un pacco batteria caldo. Una volta riscaldata il tempo di ricarica diminuirà.

Sistema di protezione elettronico

Gli apparatus XR Li-Ion (agli ioni di litio) sono progettati con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo.

L' apparato si spegnerà automaticamente se dovesse scattare il Sistema di Protezione Elettronico. In tal caso, riporre la batteriaagliioni di litio sul caricatore finché non è completamente carica.

ItaLlanO

Istruzioni per la pulizia della Caricabatterie/Radio

AWERTENZA: rischio di scossa elettrica. Scollegare il carabatteria alla presa di alimentazione CA prima della pulizia. è possibile rimuovere lo sporco e il grasso dall'esterno del caricabatteria utilizzato un panno o una spazzola morbida non metallica. Non utilizzato acqua o soluzioni detergenti. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei loro componenti direttamente in un liquido.

Pacco battery

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Quando si après la scatola, il pacco batteria non è carico completamente. Prima di utilizzato il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di carica descripte.

LEGGERE TUTTE LE ISTRUZIONI

Non caricare outilizzare la batteria in ambienti con atmossera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L'inserimento o la rimozione della batteria dal caricabatterie cui incendiare le polveri o i fumi.
- Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesioni personali.
- Caricare i pacchi batteria solo nei caricabatteria DEWALT.
- NON spruzzare o immerge in acqua o in altri liquidi.
Non immagazzinare o non utilizzato l'apparato e il pacco batteria in posti dove la temperatura raggiunge o supra 40^ (104 F) (come nei capannoni o nelle costruzioni metalliche in estate).
- Non bruciare il pacco batteriaanche se è seriamente danneggiato o è completamente ESAusto. Il pacco batteria può esplodere segettato nel fuoco. Se vengono bruciati dei pacchi batteriaagliioni di litio, si creano fumi e materiali tossici.
- Se il contentuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche, l'élettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.
- Il contengo delle celle della batteria aperta può causare irritazione delle vie respiratoriè. Far circolare aria fresca. Se il sintomo persistsiste, rivolgersi a cure mediche.

AVERTENZA: rischio di incendio. Il liquido della batteria incendiare se esposto a scintilla o a fiamma.

ALERTENZA: non cercare mai di aprire il pacco Batteria per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzato un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sua stato travolto o danneggiato in quale modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

AVERTENZA: pericolodincendio. Non conservare o portare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria.Per esempio, non riporre il pacco batteria in grembiuli,tasche,cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi,etc.

ATENZIONE: quando noniene usato, appoggiare.
parato di bianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni
apparati con pacchi batterie grandi possono rimanere in piedi poggiano sul pacco batteria ma potrebbero
cadere lavorente.

Trasporto

AWERTENZA: pericolodincendio. Iltrasporto delle
iepuo causare incendi se i terminali della batteria
entrano inavvertamente a contatto con materiali
conductivi.Durante il trasporto delle batterie,assicurarsi
che i terminali della batteria siano protetti e ben isolati
da materiali che potrebbero entrare in contatto con essie
causare un cortocircuito.

Le batterie DEWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell'Associazione di trasporto aeroi internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l'Accordo europeo concennte il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterieagli ioni di litio sono state testate conformmente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose.

Nella maggior parte dei casi, la spedizione di un pacco batteria DEWALT sare esentata alla classificazione di Materiale pericoloso Classe 9 pienamente regolamentiato. In generale, solo le spedizioni contenti una batteriaagli ioni di litio con una classe superiore a 100 wattore (Wh) richiedera una spedizione Classe 9 pienamente regolamentiata. Tutte le batterieagli ioni di litio hanno la potenza in wattoraindicata sulla confezione. Inoltre, a causa della complessità della regolamentiazione, DFWALT sconsiglia la spedizione aerea delle sole batterieagli ioni di litio a prescindere alla classificazione in wattora. Le spedizioni di utensili con batterie (kit combo) possono essere effettuate per via aerea accetto salvo che la classificazione in wattore della batteria non si Superiore a 100 Wh.

A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concenenti i requisiti di imballaggio/etichettatura/contrassegno e documentazione.

Le informazioni contenute nella presente sezione sono fornite in Buona fede e si ritengono accurate al momento della creatazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. è di responsabilità dell'acquirente assicurarsi che le proprie attività sa conformi alle normative in vigore.

Trasporto della batteria FLEXVOLT™

La batteria DEWALT FLEXVOLT ha due modalità: Uso

eTrasporto.

Modalità Uso: quando la batteria FLEXVOLT™ è utilizzata autonomamente o si trova in un prodotto DEWALT 18V, funzionera come batteria da 18V. Quando la batteria FLEXVOLT™ si trova in un prodotto da 54V o 108V (due batterie da 54V), funzionera come batteria da 54V.

Modalità Trasporto: quando viene inserto il coperchio sulla batteria FLEXVOLT™, la batteria è in modalità trasporto.

Conservare il coperchio per la spedizione.

In modalità Trasporto, le celle sono elettricamente scollegate all'interno del pacco risultando in

3 batterie con un wattora piu basso (Wh) rispetto a 1 batteria

con un wattora superiore. La quantità superiore di 3 batterie con un wattora inferiore può esentare il pacco da determinate norme di spedizione imposte sulle batterie con wattora superiore.

Per esempio, la
classificazione di Trasporto
Wh potrebbe indicare

3x36Wh,ovvero 3 batterie di 36 Wh ciascuna.

Esempio di marcatura sull'etichetta d'uso e trasporto

Use: 108 Wh

Transport:3x36 Wh

La classificazione di Utilizzo Wh potrebbe indicare 108 Wh (1 batteria implicita).

Istruzioni per la conservazione

1. Ilippo migliorere per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenerile massimo di prestazioni e di durata alla batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di ridirare un pacco batteria completemente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultati ottimali.

NOTA: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovr è essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

Oltre ai symboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti symboli:

Leggere il manuale d'istruzioni prima dell'uso.

VedereiDati Tecnici per il tempo di ricarica.

Non toccare con oggelti conduttivi.

Non caricare pacchi batteria danneggiati.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4^ e 40^

Solo per uso interno.

Smaltire il pacco batteria con la dovuta attenzione per l'ambiente.

Caricare i pacchi batteria DEWALT escludivamente con i caricabatteria designati da DEWALT. Il caricamento di pacchi batteria diversi da quelli designati da DEWALT con un caricabatteria DEWALT potrebbero causare un'esplosion o comportare altre situazioni di pericol.

Non bruciare il pacco batteria.

UTILIZZO (senza il tappo di traposto). Esempio: la classificazione Wh indica 108 Wh (1 batteria con 108 Wh).

TRASPORTO (con tappo di trasporto incorporeto). Esempio: la classificazione Wh indica 3 x 36 Wh (3 batterie di 36 Wh).

Tipobatterie

Il modello DCR027 funzione con una batteria da 18 volt.
Questi pacchi batteria possono essere utilizzati: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB546, DCB547. Fare riferimento a Dati Tecnici per ulteriori informazioni.

Contenuto della confezione

La confecione contiene:

1 Caricabatterie/Radio
1 Manuale di istruzioni
- Verificare eventuali danni all'apparato, ai componenti oagli accessori che possano essere avvenuti durante il trasporto.
- Prima di utilizzato il prodotto, leggere e comprendere interamente quello manuale.

ItaLlanO

Riferimenti sull'apparato

Sull'apparato sono presenti seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Posizione del Codice Data (Fig. B)

Il codice data 24, che comprendeanche l'anno di fabbricazione, è stampato sulla superficie dell'alloggiamento. Esempio:

2017 XX XX

Anno di fabbricazione

Descrizione (Fig. A)

AYERTENZA: non modificare l'apparato o alcuna parte o estee. Si possono causare danni o lesioni personali.

1 Pulsante di accensione
2 Manopola volume
3 Antenna
4 Vano di alloggiamento dispositivo
5 Pulsanti di ricerca/sintonizzatore/freccia
6 Pulsante modalita
7 Pulsante Enter/Display (Invio/Visualizza)
8 Pulsante di impostazione stazioni predefinite/ memoria

Utilizzo Previsto

La Caricabatterie/Radio da cantiere Bluetooth è una radio FM. La Caricabatterie/Radio DCR027-po è essere alimentata da una fonte di alimentazione da 230 V c.a. e da tutte le batterieagliioni di litio da 14,4 V, 18 V e 54 VDEWALT. Le batterie sono vendute separatamente.

nOnutilizzareincondizioni di bagnato o in presenza di liquidi o gas inflammabili.

nOn PERMETTERE ai bambini di avvicinarsi all'apparato. Le persone inesperte devono utilizzato quello apparato solo molto sorgaglianza.

• Questo prodotto non è destinato per l'uso da parte di persone (compresi i bambini) con disponà fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non abbiano ottenuto sorveglianza o istruzioni riguardo all'uso dell'apparecchio da parte di una persona responsable della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.

ASSEMBLAGGIO REGOLAZIONI

AWERTENZA:utilizzato escludivamente pacchi batteria e Batterie DEWALT.

Inserimento e rimozione della batteria alla Caricabatterie/Radio (Fig. B)

nOTa: per risultati ottimali, assicurarsi che il pacco batteria 19 sia completeness carico.

Installazione del pacco batteria nell'unità

1. Allineare la batteria 19 alle guide all'interno della porta dell'alloggiamento batteria della Caricabatterie/Radio (Fig. B).
2. Farla scorrere all'interno dell'alloggiamento finché la batteria non è saldamente inserta e assicurarsi di sentire lo scatto della chiusura.

Rimozione della batteria dall'unità

1. Premere il pulsante di rilascio della batteria 20 ed estrarre il pacco batteria dall'impugnatura dell'apparato.
2. Inserire il pacco batteria nel caricatore come descrizione nella sezione caricabatteria di quello manuale.

Pacchi batteria con indicatore del livello di carburante (Fig. B)

Alcuni pacchi batteria DEWALT comprendono un indicatore del livello di carburante costituito da tre spie LED verdi che indicano il livello di carica rimanente nel pacco batteria.

Per azionare l'indicatore del carburante, premere e tenere premuto il pulsante dell'indicatore del carburante 21. Una combinazione di tre spie LED verdi si illumina per designare il livello di carica residua. Quando il livello di carica nella batteria scende al di fatto del limite utilizzabile, l'indicatore del carburante non si illumina e sare necessario ricaricare la batteria.

nOTa: l'indicatore del carburante è solo un'indicazione del livello di carica residua sul pacco batteria. Non indica la funzionalità dell'apparato ed è soggetto a variazioni in base ai componenti prodotto, alla temperatura e all'applicazione dell'utente finale.

Installazione della batteria a bottone (Fig. B)

ALVERTENZA: sostuire in modo errato la batteria cui portare il pericolo di esplosione. Sostiture sempre la batteria con una uguala o di tipo CR2032. Osservare la polarità corretta (+ e-) quando si sostituiscono le batterie. Non conservare o trasportare le batterie in modo tale che degli oggetti metallici possano entrare a lavoro con i terminali esposti della batteria.

1. Nello sportello del vano batteria sul retro dell'unità ruotare la vite 22 in senso antiorario per rimuoverlio. La vite rimarra attaccata allo sportello.
2. Premere il fermo dello sportello del vano batteria e tirare per aprirlo.
3. Installare la batteria a bottone 23 seguendo lo schemariportato all'interno del vano batteria.
4. Rimontare lo sportello, reinserire la vite e stringerla.

nOTa: per resettare il display LCD, I'orologio e le stazioni radio predefinite, rimuovere la batteria e reinserirla. Seguire esta procedura se il display sembra bloccarsi.

PERICOLO! NON INGERIRE LA BATTERIA, PERICOLO TIONE CHIMICA. Questo prodotto contiene una

batteria a bottone. In caso di ingestione, la batteria a bottone può causare gravi usioni interne in appena 2 ore e può causare la morte.

Tenere le batterie nuove e usate lontano dai bambini. Se il vano batteria non si chiude bene interrompere l'uso del prodotto e tenerlo lontano alla portata dei bambini.

Se si pensa che delle batterie possano essere state ingerite o immesse in altri modo all'interno di una qualsiasi parte del corpo, rivolgersi immediatamente a un medico.

FUNZIONAMENTO

Istruzioni per l'uso

AWERTENZA: osservare sempre le istruzioni di sicurezza.
d'ormative in vigore.

Questa Caricabatterie/Radio è provvista di una capacitéa memoria per salvare l'ora e i canali selezionati in memoria.
Quando la radio è spenta, tale memoria è alimentata da una batteria bottone fornita in dotazione con la radio.

Regolazione dell'alimentazione/volume

1. Per accendere la radio, premere il pulsante di accensione 1. NOTE: quando la radio viene utilizzata per la prima volta, entrera in modalità 'DAB' e cerchera automaticamente le stazioni. Quindi imposterà l'ora e inizIERA a riproduire la prima stazione rilevata. Se il segnale non è disponibile, consultare la sezione Programmazione dell'orologio per impostare l'ora manually.

2. Ruotare la manopola 2 in senso orario per augmentare il volume. Per diminuire il volume, ruotarla in senso anti-orario.

Modalità

Per selezionare una delle funzioni modalità ('DAB', 'FM', or 'AUX' o Bluetooth®), premere il pulsante modalità 6 finché non si trova la funzione desiderata.

NOTA: Premendo il pulsante Bluetooth® 13 è inoltre possibile attivare la modalità Bluetooth®.

Modalità DAB

Sintonizzazione

Alla prima accensione della radio in modalità 'DAB'/'DAB+', l'unità effettuerà una 'scansione automatica' per rilevare le stazioni radio locali. Una volta completata la 'scansione automatica', utilizzare i pulsanti freccia sinistro o destro 5 per scorrere le stazioni.

NOTA: quando ci si sposta di località o se la ricezione della stazione rilevata con la scansione originale è scadente (possibile se l'antenna non era in posizione verticale), l'élenco delle stationsi disponibili potrebbe risultare vuoto o incompleto. L'ésecuzione manuale di una 'scansione automatica' rileverà tutte le stationsi radio disponibili.

Esecuzione di una scansione automatica

1. Premere il pulsante menu 10, scorrere le opzioni premendo il pulsante freccia destro 5 sino all'opzione 'Scansione automatica' e selezionare questa opzione premendo il pulsante Enter/Display 7.

2. Premere il pulsante freccia destro per selezionare I'opzione 'Si'.

3. Premere il pulsante Enter/Display 7 per eseguire la 'Scansione automatica'.

Una volta completata la 'Scansione automatica', la radio riproduirà la prima stazione rilevata.

Display

Premere il pulsante Enter/Display 7 per visualizzare in modo alterno testo, data e dati stazione.

Taglio stazioni

Per le stazioni ricevute una volta alla radio che non risultano più disponibili sul display potrebbe comparire un? dopo il nome della stazione.

Per rimuovere tali stazioni dall'elenco delle stazioni, utilizzare la funzione Taglio:

1. premere il pulsante Menu 10 e scorrere forn all'opzione Taglio'.
2. Premere Enter/Display 7 per selezionare.

Compressione dell'intervallo dinamico (DRC)

Questa funzione riduce la differenza tra l'audio più forte e l'audio più debole trasmessi. In sostanza, rende i suoni deboli relativamente più forti e i suoni forti relativamente più deboli. Sono disponibili le seguenti opzioni:

• 0 - la DRC della trasmissione verrà ignorata
• 1/2 - imposta la DRC a metà del livello trasmesso
• 1 -utilizza il livello della DRC trasmesso
• 2 - raddoppia il livello della DRC trasmesso

NOTA: La DRC funzione solo se è attivata dall'emittente.

Regolazione

1. Premere il pulsante Menu 10 e scorrere fino all'opzione "DRC".
2. Premere Enter/Display 7 per selezionare.
3. Selezionare il numero desiderato visualizzato sul display LCD 11 utilizzato i pulsanti freccia 5.
4. Premere Enter/Display 7 per conformmare.

Funzione di sintonizzazione o ricerca (FM)

Sono disponibili due metodi di sintonizzazione e un tipo di ricerca per trovare la frequenza desiderata.

Sintonizzazione

Premere erilasciere il pulsante freccia destro o sinistro 5. Proseguire finché si trovla la frequenza desiderata.

Ricerca

Premere e rilasciare il pulsante freccia destro o sinistro 5 per 2 secondi. Il sintonizzatore passera alla prima stazione radio con una chiarezza accettabile e si fermera su quella stazione.

NOTA: se la Caricabatterie/Radio è associata a un dispositivo audio Bluetooth® i pulsanti freccia destro o sinistro 5 possono essere usati per saltare una traccia audio o andare alla traccia precedente sul dispositivo.

ITALIANO

Programmazione dell'oroLOGIO

Nella modalità DAB la data/ora si sincronizza in automatico con il segnale orario nazionale. Nel caso in cui la data/ora non venga aggiornata automaticamente lo si può fare in modalità manuale.

Regolazione manuale dell'orologio

1. Premere il pulsante Menu 10.
2. Utilizzare i pulsanti freccia 5 per scorrere fino all'opzione 'Regolazione orologio' sul display LCD e premere il pulsante Enter/Display 7.
3. Scorrere fino all'impostazione 'Data e ora' e premere il pulsante Enter/Display 7.
4. Impostare la data e l'ora utilizzato i pulsanti freccia sinistro e destro.
5. Una volta impostata l'ora desiderata, premere il pulsante Enter/Display per confermare.

Altre opzioni del menu Regolazione ora

• Formato ora: per selezionare un formato di visualizzazione dell'ora a 12 o 24 ore
• Formato data: per selezionare il formato di visualizzazione della data, MM/GG/AAAA, AAAA/MM/GG o GG/MM/AAAA.

Programmazione dei Pulsanti memoria

É possible impostare indipendente dieci stazioni radio DAB e dieci stazioni radio FM. Dopo aver programmato i pulsanti, premendo 1-2, 3-4, 5-6, 7-8 o 9-10 sare possibile cancellare istantaneamente la frequenza alla stazione preimpostata.

1. Impostare la radio alla stazione desiderata (vedere la sezione Funzione di sintonizzazione o ricerca).
2. Premere e tenere premuto uno dei Pulsanti memoria desiderati 8 finché il numero preimpostato non inizia a lampeggiare sul display LCD 11. Rilasciare il pulsante e attendere che il display smetta di lampeggiare.

Per ciascun pulsante di memoria è possibile memorizzare due stazioni preimpostate.

Memorizzazione della seconda stazione preimpostata

1. Impostare manually la radio alla stazione desiderata (vedere la sezione Funzione di sintonizzazione o ricerca).
2. Premere e tenere premuto uno dei Pulsanti memoria desiderati finché il numero preimpostato non inizia a lampeggiare sul display LCD.
3. Premere il pulsante preimpostato una seconda volta in modo che venga visualizzato il numero preimpostato successivo.
4. Rilasciare il pulsante e attendere che il display smetta di lampeggiare.

Regolazione dell'equalizzazione

I bassi e gli alto possono essere regolati modificando le impostazioni di equalizzazione (EQ) della radio.

1. Premere il pulsante Menu 10 eutilizzare i tasti freccia per selezionare 'EQ suono'.

2. Premere il pulsante freccia destro per aumentare i bassi o il pulsante freccia sinistro per diminuirli.

3. Una volta ottenuata la regolazione desiderata, premere il pulsante Enter/Display 7.

4. Ripetere i passaggi 2 e 3 per la regolazione degli alto.

Riproduzione audio tramite un dispositivo esterno (Fig. A)

E possibile riproduire contento audio con l'altoparlante attraverso il collegamento wireless Bluetooth a un dispositivo compatible con Bluetooth oppure collegandolo a un dispositivo audio o un Telefono cellulare tramite un cavo audio di 3,5 mm collegato alla presa audio 15, situata all'interno del vano di alloggiamento dispositivo 4.

Associazione della Caricabatterie/Radio a un dispositivo audio Bluetooth®

1. Collocare la Caricabatterie/Radio e la sorgente audio Bluetooth® entro di un raggio di 1 m'uno dall'altro.
2. Accendere Caricabatterie/Radio premendo il pulsante di accensione 1.
3. Premere il pulsante Bluetooth® 13 oppure utilizzato il pulsante modalità per impostare l'unità in modalità Bluetooth® (BT). In tal modo il pulsante Bluetooth® inizIERÀ a lampeggiare lentamente. In quello momento la radio sta provando a trovare un dispositivo associato in precedenza. Se lo trova, il pulsante Bluetooth® smette di lampeggiare e si illumina fisso.
4. Se si deve associare un'alto disposicao, premere il pulsante Bluetooth edesso inizierà a lampeggiare rapidamente. Durante il lampeggiamento rapido del pulsante, la radio si trova nella modalita cdi assocazione.
5. Confermare l'associazione sul dispositivo. (Consultare il manuale di istruzioni del dispositivo per le istruzioni specifiche relative all'associazione tramite Bluetooth.) NOTE: Se l'associazione non viene confermata entro 2 minuti, il LED smetterà di lampeggiare e la Caricabatterie/ Radio tornera allo schema di lampeggiamento a intervalli di mezzo secondo.
6. Se l'associazione del dispositivo viene completeness a successo il pulsante/l'indicatore Bluetooth* 13 si illuminerà fisso. La Caricabatterie/Radio ora riproduira la musica memorizzata sul dispositivo.

Indicatore di stato Bluetooth®
Spia LED Stato/Modality
Lampeggiamento uniforme (intervalli di mezzo secondo)	La Caricabatterie/Radio non è in modalità di associazione o connessione.
Lampeggiamento rapido	La Caricabatterie/Radio è in modalità di associazione e individuabile dal disposizione.
Luce fissa La Caricabatterie	Radio è collegata a un disposizione.
Spenta La Caricabatterie	Radio è in stato di timeout e/o spenta.

Connessione a un dispositivo audio Bluetooth® associato in precedenza

Se un dispositivo Bluetooth® è gli stato associato in precedenza alla Caricabatterie/Radio, all'accensione di quest'ultima dovrebbe ricollegarsi automaticamente. Dopo 4 secondi, la Caricabatterie/Radio passera in modalità di connessione. Cio è indicato dal pulsante/indicatore Bluetooth® 13 che lampeggia in modo costante. Quando il dispositivo Bluetooth® gli associato in precedenza sare stato riconosciuto e connesso, il LED diverrà fisso. Se la connessione non avviene e non si riesce ad ascoltare la musica in streaming, seguire le istruzioni riportate nella sezione Associazione della radio/caricabatteria a un dispositivo audio Bluetooth®.

Funzionalità Timeout (Fig. A)

Per preservare la durata della batteria, il caricabatterie/radio è progettato in modo da spegneri automaticamente dopo un'ora di inattività. L'inattività potrebbe essere dovuta all'assenza di associazione al dispositivo oppure a un'interruzione della connessione Bluetooth® per un'ora. Se la Caricabatterie/Radio si spegne per qualsiasi tipo di inattività, consultare la sezione Connessione di un dispositivo Bluetooth® audio più associato.

NOTA: La portata di trasmissione Bluetooth® ottimale è di circa 9 m (linea di vista) dall'adattatore, ma sono possibili anche distanze fino a 30 m. Ostacoli fisici, altri dispositivi sono fili o dispositivi elettromagnetici sono influire sulla qualità della connessione.

Se la connessione Bluetooth® si除去 a cause del superamento del tempo di separazione superiore o della distance ottimale, per la presenza di ostacoli o per altri motivi, potrebbe essere necessario ricollegare il dispositivo con la Caricabatterie/Radio.

Ricarica di un cellulare o di un dispositivo audio tramite USB (Fig. A)

Il proprio dispositivo audio o Telefono cellulare cui esere ricaricato (fino a 2,1 AMPS)tramite la presa di alimentazione USB 16 sulla Caricabatterie/Radio. La ricarica è possibile se l'unità è accesa, alimentata da una rete elettrica c.a. o alla batteria.

Prese c.a. (Fig. A)

La Caricabatterie/Radio è dotata di 2 prese c.a. 14 (massimo 10 amp) per fornire l'alimentazione a utensili o appearecchi aggiuntivi.

Ripristino delle impostazioni di fabbrica

Il Ripristino delle impostazioni di fabbrica rimuoverà tutti i dati preimpostati riportando la radio alle impostazioni di default. Per eseguire il ripristino delle impostazioni di fabbrica premere il pulsante Menu 10 e utilizzato i tasti freccia 5 per scorrere fino a Sistema. Premere Enter/Display 7 per selezionare. Usare i tasti freccia 5 per scorrere fino a Ripristino impostazioni di fabbrica. Premere Enter/Display 7 per selezionare.

Note importanti riguardanti la radio

1. La ricezione varia a seconda della posizione e della potenza del segnale radio.

2. L'uso della radio collegata ad alcuni generatori di corrente potrebbe causare rumori di sostofondo.

MANUTENZIONE

Questo apparato DFWALT è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell'apparato e sottomorlo a pulizia periodica.

AVERTENZA: per ridurre il rischio di gravi lesioni. nali, spegnere l'apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale cui cause lesioni.

Il caricabatteria e il pacco batteria non sono parti riparabili.

Lubrificazione

L'apparato non richiede alcuna ulteriori lubrificazione.

Pulizia

ALVERTENZA: soffiare via la polvere dall'alloggiamento.
ria compressa, non appena vi sua sporco visibile
all'internalo e intorno alle prese d'aria di ventilazione.
Quando si esgue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.

ALYERTENZA: non utilizzato solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzato un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei loro componenti direttamente in un liquido.

ALERTENZA: rischio di scossa elettrica. Staccare i carcabatterie alla presa di corrente c.a. prima della pulizia. è possibile rimuovere lo sporco e il grasso dall'esterno del carcabatteria utilizzando un panno o una spazzola morbida non metallica. Non utilizzato acqua o soluzioni detergenti. Non far penetrare del liquido all'interno dell'unità, e non immergere alcuno deiwhose componenti direttamente in un liquido.

Accessorisurichiesta

ALERTENZA: su questo prodotto sono stati collaudati, io gli accessori offerti da DEWALT, quando l'utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DEWALT.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

ItaLlanO

Rispetto ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo symbolo non devono essere smaltiti con i normali rifiuti domestici.

Prodotti e batterie contengono materiali che possono

essere recuperati o riciclati diminuendo la domanda di materie prime. Si prega di riciclare prodotti elettrici e batterie secondo le disposizioni locali. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Pacco batteria ricaricabile

Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria va smaltito con la dovuta cura per l'ambiente.

• Far scaricare il pacco batteria completeness, quindi rimuoverlo alla radio.
• Le batteriaagliioni di litio sono riciclabili. Consegnarle al proprio concessionario o presso un'apposita stazione di riciclaggio. Le batterie raccolte verranno riciclate o smaltite in modo appropriato.

ROBUUSTE BLUETOOTH® LADER/RADIO VOOR DE WERKLOCATIE

DCR027
