MANUALE UTENTE Red Bull NX1 CARRERA

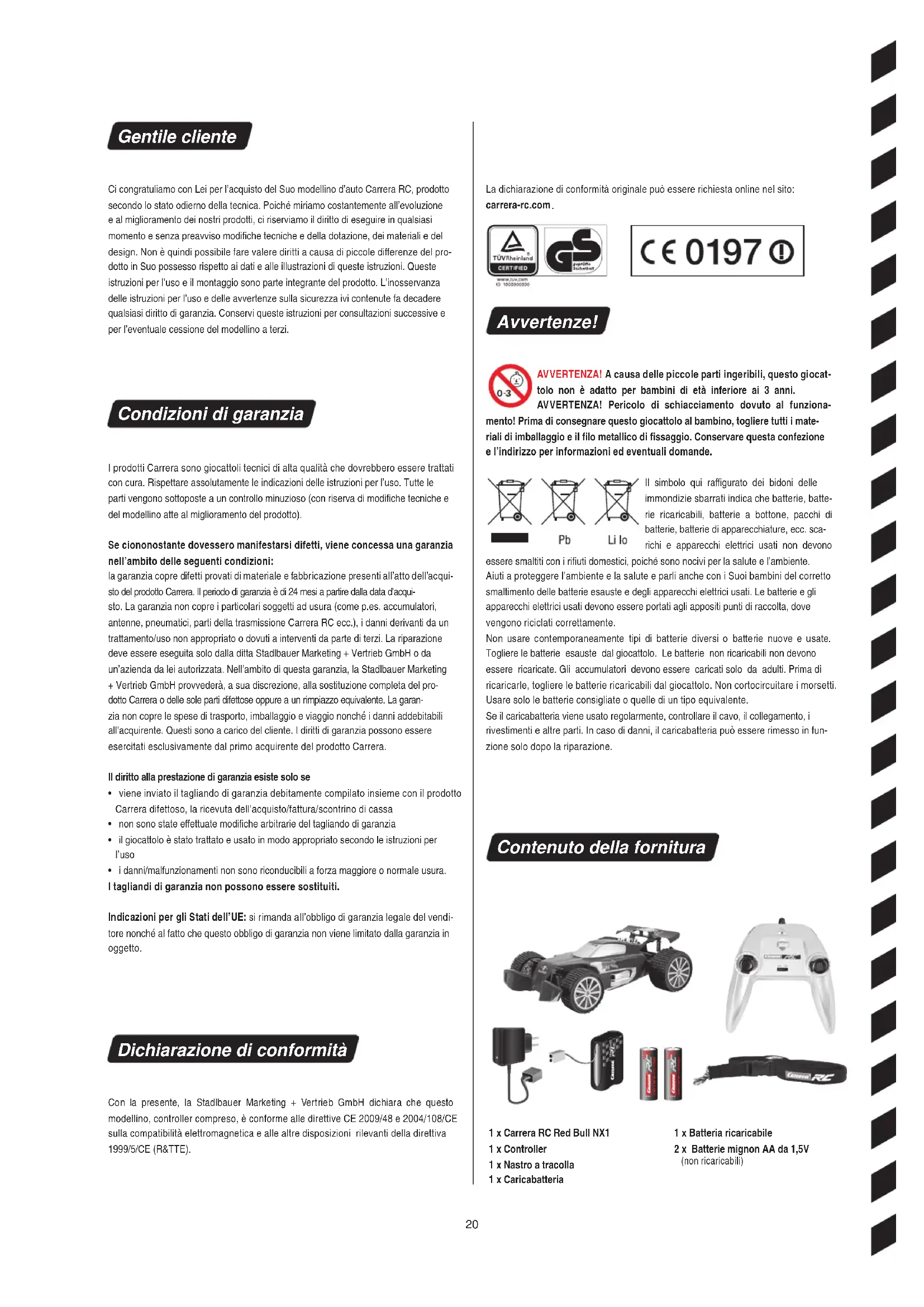

• Tras la carrera, limpiar el vehículo. Realicemos algunas prácticas: Construya un recorrido con límites angulares o con cajas vacías para el vehículo Carrera RC en un lugar amplio y sin obstáculos. Vaya rápido en las rectas y frene en las curvas. Esa es la técnica de control básica para dirigir un vehículo Carrera RC. Los joysticks son extraíbles. El vehículo se puede controlar alternativamente con los balancines de control. Los joysticks se pueden guardar en el compartimento de la parte posterior del controlador, previsto para este fin. Sujete la correa con el gancho mosque- tón por el orificio del controlador, y cuélgueselo del cuello. ¡Advertencias! ¡Peligro de estrangu- lación!20 ALKALINE ALKALINE Gentile cliente Ci congratuliamo con Lei per l’acquisto del Suo modellino d’auto Carrera RC, prodotto secondo lo stato odierno della tecnica. Poiché miriamo costantemente all’evoluzione e al miglioramento dei nostri prodotti, ci riserviamo il diritto di eseguire in qualsiasi momento e senza preavviso modifiche tecniche e della dotazione, dei materiali e del design. Non è quindi possibile fare valere diritti a causa di piccole differenze del pro- dotto in Suo possesso rispetto ai dati e alle illustrazioni di queste istruzioni. Queste istruzioni per l’uso e il montaggio sono parte integrante del prodotto. L’inosservanza delle istruzioni per l’uso e delle avvertenze sulla sicurezza ivi contenute fa decadere qualsiasi diritto di garanzia. Conservi queste istruzioni per consultazioni successive e per l’eventuale cessione del modellino a terzi. Condizioni di garanzia I prodotti Carrera sono giocattoli tecnici di alta qualità che dovrebbero essere trattati con cura. Rispettare assolutamente le indicazioni delle istruzioni per l’uso. Tutte le parti vengono sottoposte a un controllo minuzioso (con riserva di modifiche tecniche e del modellino atte al miglioramento del prodotto). Se ciononostante dovessero manifestarsi difetti, viene concessa una garanzia nell’ambito delle seguenti condizioni: la garanzia copre difetti provati di materiale e fabbricazione presenti all’atto dell’acqui- sto del prodotto Carrera. Il periodo di garanzia è di 24 mesi a partire dalla data d’acqui- sto. La garanzia non copre i particolari soggetti ad usura (come p.es. accumulatori, antenne, pneumatici, parti della trasmissione Carrera RC ecc.), i danni derivanti da un trattamento/uso non appropriato o dovuti a interventi da parte di terzi. La riparazione deve essere eseguita solo dalla ditta Stadlbauer Marketing + Vertrieb GmbH o da un’azienda da lei autorizzata. Nell’ambito di questa garanzia, la Stadlbauer Marketing + Vertrieb GmbH provvederà, a sua discrezione, alla sostituzione completa del pro- dotto Carrera o delle sole parti difettose oppure a un rimpiazzo equivalente. La garan- zia non copre le spese di trasporto, imballaggio e viaggio nonché i danni addebitabili all’acquirente. Questi sono a carico del cliente. I diritti di garanzia possono essere esercitati esclusivamente dal primo acquirente del prodotto Carrera. Il diritto alla prestazione di garanzia esiste solo se

• viene inviato il tagliando di garanzia debitamente compilato insieme con il prodotto Carrera difettoso, la ricevuta dell’acquisto/fattura/scontrino di cassa

• non sono state effettuate modifiche arbitrarie del tagliando di garanzia

• il giocattolo è stato trattato e usato in modo appropriato secondo le istruzioni per l’uso

• i danni/malfunzionamenti non sono riconducibili a forza maggiore o normale usura. I tagliandi di garanzia non possono essere sostituiti. Indicazioni per gli Stati dell’UE: si rimanda all’obbligo di garanzia legale del vendi- tore nonché al fatto che questo obbligo di garanzia non viene limitato dalla garanzia in oggetto. Dichiarazione di conformità Con la presente, la Stadlbauer Marketing + Vertrieb GmbH dichiara che questo modellino, controller compreso, è conforme alle direttive CE 2009/48 e 2004/108/CE sulla compatibilità elettromagnetica e alle altre disposizioni rilevanti della direttiva 1999/5/CE (R&TTE). La dichiarazione di conformità originale può essere richiesta online nel sito: carrera-rc.com

Avvertenze! AVVERTENZA! A causa delle piccole parti ingeribili, questo giocat- tolo non è adatto per bambini di età inferiore ai 3 anni. AVVERTENZA! Pericolo di schiacciamento dovuto al funziona- mento! Prima di consegnare questo giocattolo al bambino, togliere tutti i mate- riali di imballaggio e il filo metallico di fissaggio. Conservare questa confezione e l’indirizzo per informazioni ed eventuali domande. Il simbolo qui raffigurato dei bidoni delle immondizie sbarrati indica che batterie, batte- rie ricaricabili, batterie a bottone, pacchi di batterie, batterie di apparecchiature, ecc. sca- richi e apparecchi elettrici usati non devono essere smaltiti con i rifiuti domestici, poiché sono nocivi per la salute e l’ambiente. Aiuti a proteggere l’ambiente e la salute e parli anche con i Suoi bambini del corretto smaltimento delle batterie esauste e degli apparecchi elettrici usati. Le batterie e gli apparecchi elettrici usati devono essere portati agli appositi punti di raccolta, dove vengono riciclati correttamente. Non usare contemporaneamente tipi di batterie diversi o batterie nuove e usate. Togliere le batterie esauste dal giocattolo. Le batterie non ricaricabili non devono essere ricaricate. Gli accumulatori devono essere caricati solo da adulti. Prima di ricaricarle, togliere le batterie ricaricabili dal giocattolo. Non cortocircuitare i morsetti. Usare solo le batterie consigliate o quelle di un tipo equivalente. Se il caricabatteria viene usato regolarmente, controllare il cavo, il collegamento, i rivestimenti e altre parti. In caso di danni, il caricabatteria può essere rimesso in fun- zione solo dopo la riparazione.

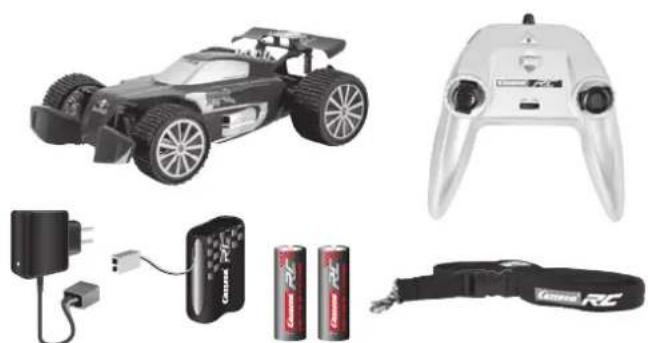

Contenuto della fornitura 1 x Carrera RC Red Bull NX1 1 x Controller 1 x Nastro a tracolla 1 x Caricabatteria 1 x Batteria ricaricabile 2 x Batterie mignon AA da 1,5V (non ricaricabili)1

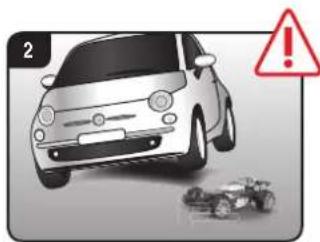

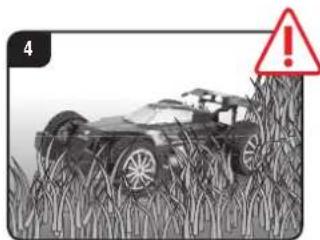

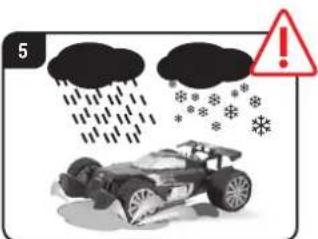

Prima e dopo l’uso, controllare la correttezza del montaggio della vettura Carrera RC. Eventualmente stringere viti e dadi. Mettere sempre l’auto sul pavimento con le mani. Non buttarla mai sul pavi- mento stando in piedi. Non esporre mai la vettura Carrera RC a una variazione di carico permanente - cioè guida continua alternata avanti e indietro. Evitare salti da trampolini o rampe più alti di 15 cm. Per la pulizia del modellino non usare mai detergenti aggressivi. Per evitare che la vettura Carrera RC funzioni con un sistema di comando disturbato e quindi incontrollata, verifi- care lo stato della carica delle batterie del controller e della batteria della vet- tura. Non cortocircuitare caricabatterie e alimentatori. VERDE = ProntoROSSO = Carica Una vettura Carrera RC è un modellino d’auto telecomandato, azionato da spe- ciali batterie ricaricabili. Usare solo le batterie agli ioni di litio originali Carrera RC. Prima di caricarlo, togliere l’accumula- tore dalla vettura. La vettura Carrera RC è progettata esclusivamente per fini hobbistici e deve essere usata solo sulle piste e spazi appositi. Attenzione! Non usare la vettura Carrera RC nel traffico stradale. Non passare sotto linee ad alta tensione o piloni di antenne radio e non usare in caso di temporali! Interferenze e pertur- bazioni atmosferiche possono causare malfunzionamenti. In caso di grandi dif- ferenze di temperatura tra il luogo di conservazione e quello di azionamento, per evitare la formazione di condensa e i malfunzionamenti da ciò risultanti atten- dere finché l’auto si è acclimatizzata. Non usare mai questo prodotto su manti erbosi. L’aggrovigliarsi dell’erba può ostacolare la rotazione degli assi e surriscaldare il motore. Con una vettura Carrera RC non devono essere traspor- tati animali, merci o persone. Non usare mai la vettura RC all’aperto in caso di pioggia o neve. L’auto non deve essere fatta passare in acqua, pozzanghere e neve e deve essere conservata in un luogo asciutto. Una superficie bagnata senza pozzan- ghere non danneggia la vettura, poiché l’elettronica è protetta contro gli spruzzi d’acqua. Per evitare che la vettura Carrera RC cada in acqua, non usarla mai nei pressi di fiumi, stagni o laghi. Evitare di percorrere tratti esclusiva- mente di sabbia. Non esporre la vettura Carrera RC a irradiazioni solari dirette. Per evitare surriscaldamenti dell’elet- tronica dell’auto, a temperature supe- riori ai 35°C si devono effettuare brevi pause regolari. Norme di sicurezza22

Per evitare una cosiddetta scarica completa dell‘accumulatore, ricaricarlo assoluta- mente dopo l‘uso. Ricaricare l‘accumulatore di tanto in tanto (ca. ogni 2 - 3 mesi). L‘inosservanza del suddetto handling dell‘accumulatore può causare difetti. Gli accumulatori devono essere caricati solo da adulti. Attenzione! Quest’auto raggiunge velocità fino a 20 km/h. Allenarsi solo su una superficie libera di almeno 2,5 x 2,5 metri. La prima volta azionare con precauzione la leva del gas, perché la vettura reagisce con sensibilità. Eser- citarsi con la guida lenta per almeno 2-3 cariche dell’accumulatore, prima di pas- sare a manovre più veloci. Alleniamoci! Ora la corsa può iniziare Inserimento delle batterie Installazione della batteria Carica della batteria VERDE = ProntoROSSO = Carica La vettura Carrera RC e il controller sono collegati dalla fabbrica.

2. Accendere il controller. Il LED sul

controller lampeggia ritmicamente. Dopo alcuni secondi, i LED sulla vettura e sul controller si illuminano permanen- temente. Il collegamento è stabilito. Regolazione dello sterzo Se durante l’uso della vettura Carrera RC si constata che tira a destra o a sinistra, la traiettoria può essere cor- retta con il dispositivo di regolazione visibile nel disegno.

1. Accendere la vettura con l’interrut-

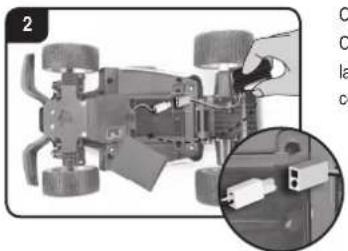

tore ON/OFF. Il LED sul lato superiore della vettura lampeg- gia ritmicamente. Con un cacciavite togliere il coperchio del vano della batteria della vettura Carrera RC. Collegare l’estremità del cavo della vettura Carrera RC con quella della batteria. Inserire la batteria. Con un cacciavite avvitare il coperchio. Con un cacciavite aprire il vano batterie e inserire le batterie nel controller, facendo attenzione alla polarità. Non usare mai con- temporaneamente batterie nuove e vecchie o di produttori diversi. Dopo la chiusura del vano, con l‘aiuto dell‘interruttore di potenza sul lato anteriore si può verificare la funzio- nalità del controller. Se l‘interruttore di potenza è posizionato su ON e il controller funziona correttamente, il LED in alto al centro del controller dovrebbe illuminarsi di rosso. Collegare dapprima la batteria Carrera RC con il caricabatteria accluso. Il raccordo ossia il collegamento tra batteria e carica- batteria è realizzato in modo da escludere l’inversione della polarità. Collegare il cari- cabatteria a una fonte di energia. Se la bat- teria è stato collegato correttamente e il pro- cesso di carica avviene normalmente, la spia LED rossa si illumina permanentemente. Quando la batteria è completamente carica, la spia LED rossa commuta sul verde. La batteria può essere tolta e installata nella vettura Carrera RC che ora è pronta per l’uso. Dopo l’uso, l’accumulatore deve raf- freddarsi per min. 20 minuti prima di poter essere ricaricato completamente. L’inosser- vanza di questa pausa può causare difetti all’accumulatore.23

Grazie alla tecnologia 2.4 GHz, su una pista possono essere fatte girare contemporaneamente fino a 16 vetture. Questo è possibile senza alcuna sintonizzazione della frequenza tra i piloti. Joystick destro: sterzata a destra e sinistra con angoli di sterzata diversi Con riserva di errori e modifiche Con riserva di modifiche dei colori/design definitivo Con riserva di modifiche tecniche e dovute al design Pittogrammi = foto simboliche Problema Causa Rimedio Il modellino non funziona L’interruttore sul trasmettitore e/o il modellino è posizionato su »OFF« Accendere Batteria scarica o nessuna batteria nel modellino Inserire una batteria carica L’auto si è fermata davanti a un ostacolo. La protezione contro sovratensioni ha disinserito l’auto. Posizionare l’interruttore ON/OFF dell’auto prima su OFF e quindi su ON e mettere l’auto su una superficie libera. Batteria ricaricabile/batterie scariche nel trasmettitore o modellino Inserire una batteria ricaricabile e/o una batteria cariche Il controller potrebbe non essere collegato correttamente con il ricevitore nel modello Stabilire un collegamento tra modello e controller procedendo come descritto sotto “Ora la corsa può iniziare”. Il trasmettitore si è disattivato automaticamente dopo 30 minuti. Per il riutilizzo, posizionare l’interruttore ON/OFF del controller & dell’auto prima su OFF e quindi di nuovo su ON. L’auto è molto calda. Spegnere l’auto e il controller e lasciare raffreddare la vettura per circa 30 minuti. La protezione contro il surriscaldamento ha fermato l’auto a causa del forte riscaldamento Disinserire il ricevitore. Fare raffreddare la vettura Carrera RC per ca. 30 minuti Nessun controllo Il veicolo si mette in movimento non volutamente. Accendere prima il trasmettitore e poi il veicolo. Soluzioni dei problemi Servo Tronic Con i joystick si possono effettuare sterzate e manovre precise. Joystick sinistro: guida in avanti e indietro a diverse velocità Funzioni del controller Con cunei spartitraffico o lattine vuote, ecc. allestire un circuito per la vettura Carrera RC in un luogo spazioso e libero. La tecnica basilare di guida della vettura Carrera RC è l’accelerazione in rettilineo e la frenata in curva.

• Quando si sostituisce il primo accumulatore con il secondo, si deve rispettare una pausa di guida di almeno 10 minuti. Alla sostituzione successiva, una pausa di almeno 20 minuti.

• Evitare l’uso permanente del motore.

• Se l’auto si spegne ripetutamente, l’accumulatore è scarico. Ricaricalo.

• Dopo 30 minuti di inattività, il controller e l’auto si spengono automaticamente. Per il riutilizzo, posizionare l’interruttore ON/OFF del controller & dell’auto prima su OFF e quindi di nuovo su ON.

• Per lo spegnimento dopo l’uso procedere in ordine inverso.

• Dopo l’uso togliere la batteria e disconnetterla. Per evitare una cosiddetta sca- rica completa dell‘accumulatore, ricaricarlo assolutamente dopo l‘uso.

• Conservare sempre l‘accumulatore all‘esterno della vettura.
