Red Bull NX1 - Radiolla ohjattava lelu CARRERA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Radionohjattu lelu (RC-auto)
Merkki	Carrera
Malli	Red Bull NX1
Ajoneuvon virtalähde	Ladattava litiumioniakku (sisältyy)
Kaukosäätimen virtalähde	2 AA 1,5 V -paristoa (ei ladattavia, sisältyvät)
Maksiminopeus	20 km/h
Lähetystekniikka	2,4 GHz (jopa 16 ajoneuvoa yhtä aikaa)
Ohjaustoiminnot	Eteen/taakse, vasen/oikea -ohjaus, servo tronic
Akun latausaika	Noin 60 minuuttia (punainen -> vihreä merkkivalo)
Arvioitu käyttöaika	Ei määritelty, arvio 15-20 minuuttia käytön mukaan
Suositeltu ikä	Vähintään 6 vuotta (varo pieniä osia)
Mitat (arvio)	Noin 30 cm pitkä (ei tarkennettu ohjeessa)
Paino	Ei määritelty
Huolto ja puhdistus	Puhdista kuivalla liinalla; älä käytä voimakkaita liuottimia
Turvallisuusohjeet	Älä käytä tiellä, nurmikolla, sateessa; vältä yli 15 cm hyppyjä; noudata jäähdytystaukoja
Varaosat ja korjattavuus	Osia saatavilla osoitteesta carrera-rc.com (palvelualue)
Takuu	24 kuukautta (pois lukien kulutusosat)
Yleiset tiedot	Valmistaja: Stadlbauer Marketing + Vertrieb GmbH; CE-vaatimustenmukaisuusvakuutus saatavilla osoitteesta carrera-rc.com

Usein kysytyt kysymykset - Red Bull NX1 CARRERA

Kuinka ladata ajoneuvon akku?

Kytke akku toimitettuun laturiin (liitin on kääntösuojattu). Liitä laturi pistorasiaan. Punainen merkkivalo tarkoittaa latausta, vihreä merkkivalo tarkoittaa akun olevan täynnä. Anna akun jäähtyä vähintään 20 minuuttia ennen uudelleenkäyttöä.

Kuinka yhdistää kaukosäädin ja ajoneuvo?

Kytke ensin ajoneuvo päälle (ON/OFF-kytkin). Ajoneuvon LED vilkkuu. Kytke sitten kaukosäädin päälle. Molempien laitteiden LEDit vilkkuvat ja jäävät palamaan: yhteys on muodostettu.

Mitä tehdä, jos ajoneuvo ei liiku?

Tarkista, että ajoneuvon ja kaukosäätimen kytkimet ovat ON-asennossa. Varmista, että ajoneuvon akku on ladattu ja kaukosäätimen paristot ovat hyvässä kunnossa. Jos ajoneuvo on pysähtynyt esteen eteen, käännä kytkin OFF-asentoon ja takaisin ON-asentoon nollataksesi suojakytkimen.

Kuinka säätää ohjausta, jos ajoneuvo vetää vasemmalle tai oikealle?

Käytä ajoneuvon alla olevaa säätöosaa (katso ohjeen kaaviota) korjataksesi ajosuuntaa.

Voiko tätä ajoneuvoa käyttää ruoholla tai vedessä?

Ei, nurmikolla tai ruoholla käyttö on kielletty, koska ruoho voi kiertyä akselien ympärille ja ylikuumentaa moottorin. Vältä myös vettä, lammikoita ja lunta. Ajoneuvo on suojattu roiskeilta, mutta sitä ei saa ajaa vedessä.

Mikä on maksiminopeus ja miten se saavutetaan?

Maksiminopeus on 20 km/h. Parhaan suorituskyvyn saavuttamiseksi harjoittele ensin hitaasti 2-3 ensimmäisen akunlatauksen aikana vähintään 2,5 x 2,5 metrin kokoisella vapaalla alueella.

Kuinka monta ajoneuvoa voi ajaa samanaikaisesti?

2,4 GHz -tekniikan ansiosta jopa 16 ajoneuvoa voidaan ohjata samanaikaisesti samalla radalla ilman taajuussäätöä.

Mitä paristoja kaukosäätimessä käytetään?

Aseta 2 mukana toimitettua AA 1,5 V -paristoa (ei ladattavia). Noudata napaisuutta äläkä käytä eri valmistajien tai tyyppien paristoja yhdessä.

Kuinka puhdistaa ajoneuvo käytön jälkeen?

Puhdista se pehmeällä ja kuivalla liinalla. Älä koskaan käytä voimakkaita liuottimia, jotka voivat vahingoittaa osia.

Mikä on tämän tuotteen takuu?

Valmistajan takuu on 24 kuukautta ostopäivästä. Se kattaa materiaali- tai valmistusvirheet, mutta sulkee pois kulutusosat (akut, renkaat jne.) ja väärinkäytöstä aiheutuneet vauriot. Säilytä kuitti ja takuukortti.

KÄYTTÖOHJE Red Bull NX1 CARRERA

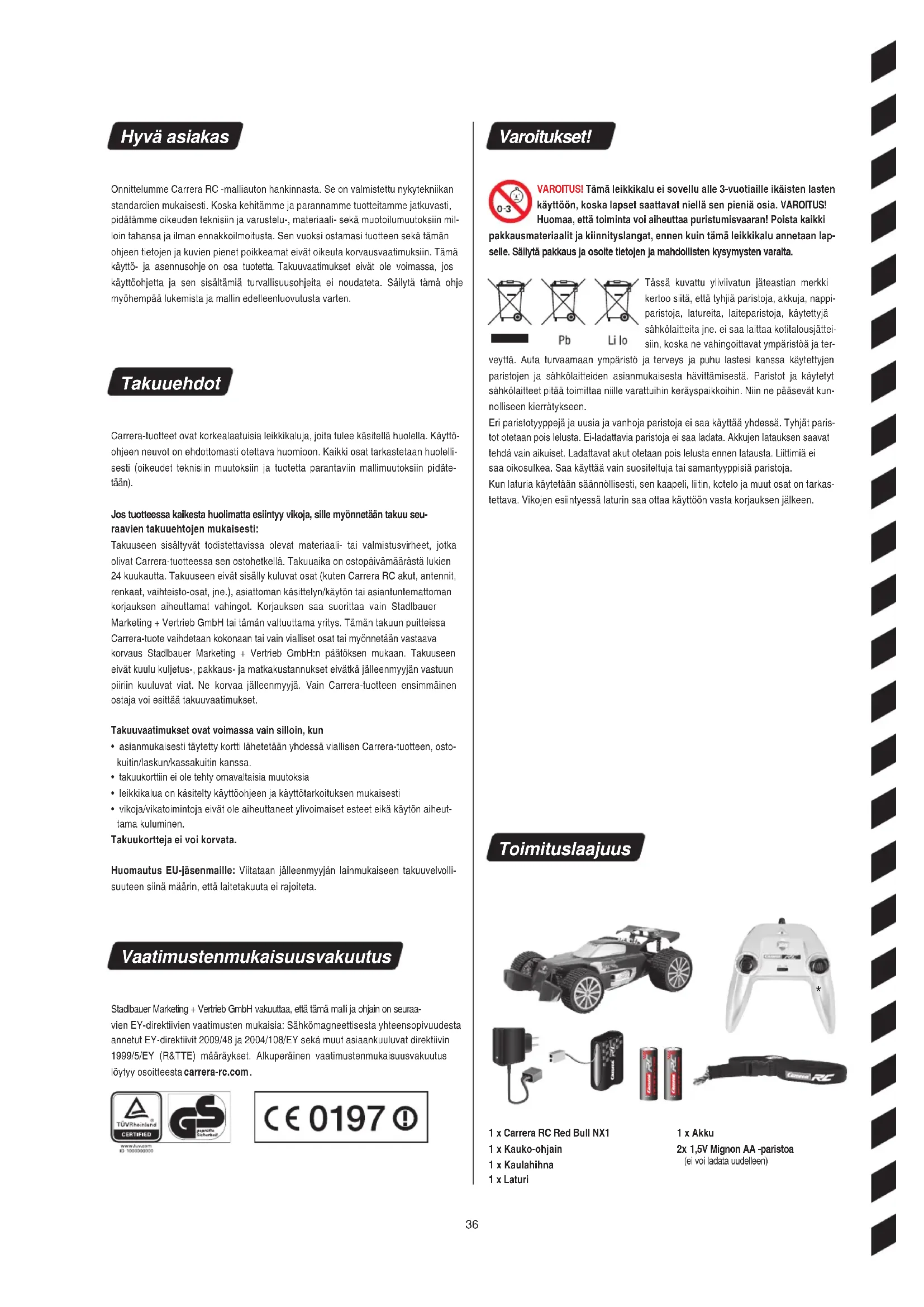

Asennus- ja käyttoohje 36

Oikeudet teknisin ja muotoilummuutosten aiheuttamlin muutoksiin pidatetäan

Onnittelumme Carrera RC -malliauton hankinnasta. Se on valmistetu nykyteknikan standardien mukaisesti. Koska kehitamme ja parannamme tuotteitamme jatkuvasti, pidatamme oikeuden teknisin ja varustelu-, materiaali- sekaku muotoilumuutoksin milloin tahansa ja ilman ennakkoilmoitusta. Sen vuksi ostamasi tuotteen sekā tamān ohjeen tietajen ja kuvien pieten poikkeamat eivat oikeuta korvausvaatimuksiin. Tamä käytö- ja asennusohje on osa tuotetta. Takuvaatimukset eivat ole voimassa, jos käytöchjetta ja sen sisälämä turvallisuosohjeita ei noudateta. Säitytä tamā ohje myoempää lukemista ja mallin edelleenluovutusa varlen.

Takuuehdot

Carrera-tuotteet ovat korkealautuisia leikkikaluja, joita tulee kasiellha huolella. Kayttoohjeen neuvot on ehdtottomasti otettava huomion. Kaiki osat tarkastetaan huollellisesti (oikeudet teknisin muutokiin ja tuotetta parantaviin mallimuutoksin pidateenan).

Jos tuotteessa kaikesta huolimatta esintyy vikoja, sille myonnetaan takuu seu-raavien takuuehtoen mukaisesti:

Takuuseen sisätyvät todistettavissa olevat materiaali- tai valmistusvirheet, jotka olivat Carrera-tuotteessa sen ostohetkellä. Takuuaika on ostopāvāmārārastā lukien 24 kuukautta. Takuuseen eivāt sisäly kuluvat osat (kuten Carrera RC akut, antennit, renkaat, vailhteisto-osat, jne.), asiattoman kāsittelyn'kayton tai asiantuntemattoman korjauksen aiheuttamat vahingot. Korjauksen saa suorittaa vain Stadlbauer Marketing + Vertrieb GmbH tai tāmān valtuuttama yritys. Tāmān takun puiteissa Carrera-tuote vahdetaan kokonaan tai vain vialiset osat tai myönnetān vastaava korvaus Stadlbauer Marketing + Vertrieb GmbH n pātöksen mukaan. Takuuseen eivāt kuulu kuljetus-, pakkaus- ja matkakustannukset eivatkā jalleenmyyjan vastuin piirin kuulvat viat. Ne korvaa jallenmyyja. Vain Carrera-tuotteen ensimmainen ostaja voisettä takuvaatimukset.

Takuvaatimukset ovat voimassa vain silloin, kun

• asianmukaisesti tayetty kortli lahetetaan yhdessa vialisen Carrera-tuotteen, ostokuitin/askun/kassakuitin kanssa.
  takuukorttiin ei ole tehty omavaltaisia muutoksia
• leikkkalua on kasiilty kayttoohjeen ja kayttotarkoituksen mukaisesti
• vikoja/vikatoimintoja eivāt ole aiheuttaneet ylivoimaiset esteet eika kayton aiheut-tama kuluminen.

Takuukorteja ei voi korvata.

Huomautus EU-jasenmaille: Viitataan jalleenmyyyjan lainmukaiseen takuvelvollisuiteen siin märin, etta laitetakuuta er rajoiteta.

Vaatimustenmukaisuusvakuutus

Stadlbauer Marketing + Vertrieb GmbH vakuuttaa, etta tamai jai ohjain on seura-vien EY-direktiivien vaatimusten mukaisia: Sahkomagneittisesta yhteensopivuudesta annetut EY-direktivit 2009/48 ja 2004/108/EY seksa mut asiaankuuluvat direktiivin 1999/5/EY (R&TTE) maaraykset. Alkuperainen vaatimustenmukaisuusvakuutus loytyy ositeeesta carrera-rc.com

WENZHEN

Varoitukset!

VAROITUS! Tämä leikkikalu ei sovellu alle 3-vuotialle ikaistenlasten käytöön, koska lapset saattavat niella sen pieni ösia. VAROITUS! Huomaa, etta toiminta voi aiheuttaa puristumisvaaran! Poista kaikk

pakkaismaterialialit ja kiinnityslangat, ennen kuin tamä leikkikalu annetaan lapselle. Sälytä pakkaus ja osoite tiotojen ja mahdollisten kysymysten varalta.

Tassu kuvatu yilivivatun jateastian merkki kertoo siita, etta lyhjia paristoja, akkuja, napparistoja, latureita, laiteparistoja, kayetyjaa sakholaitteita jne. ie saa laittaa kotitalousjattei sin, koska ne vahingoittavat ymparistoja ja ter

veytta. Autu turvaamaan ymparisto ja terveys ja puhu lastesi kanssa kaytetyjen paristojen ja sahkolaiteiden asianmukaisesta havittamisestaa. Paristot ja kaytetyt sahkolaitteet pitaa tomittaa nille varattuihin kerayspaikkoihin. Niin ne paasevat kunnolliseen kierratyseen.

Eri paristotypppeja ja uusia ja vanhoja paristoja ei saa kayttaa yhdessa. Tyhjat paristot otetaan pois lelusta. EI-ladattavia paristoja ei saa ladata. Akkujen latauksen saavat tehdāv aikuiset. Ladattav at akut otetaan pois lelusta ennen latausta. Littimiä eisa oikosulkea. Saa kayttaa vain suositeltua tai samantyyppisiä paristoja.

Kun laturia kaytetaa sannollisesti, sen kaepeli, liitin, kotelo ja mutut osat on tarkastettava. Vikoen esiintyessa laturin saa ottaa kayttoon vasta korjauksen jialeen.

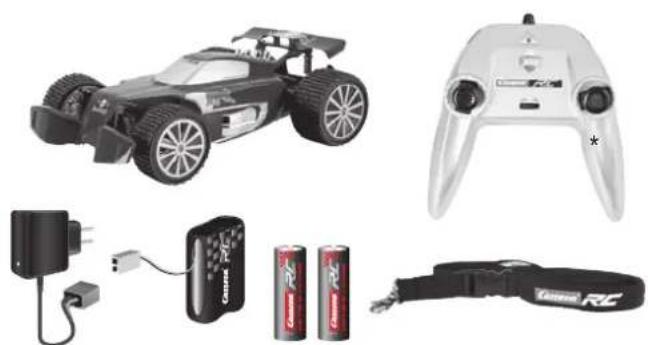

Toimituslaajus

1 x Carrera RC Red Bull NX1
1xKauko-ohjain
1xKaulahihna
1 x Laturi

1x Akku
2x 1,5V Mignon AA -paristoa (ei voi ladata uudelleen)

Turvallisuusohjeet

Carrera RC-auto on kauko-ohjattava, erityisila ajoakuilla torimva mallauto. Vain alkuperaisi Carrera RC li-ion akkuja saa kayttta. Poista akku ajoneuvosta, ennen kuin lataat sen.

Carrera RC-auto on suunnilellu ainoastaan harrastekayttoon ja sillaa saa ajaa vain sille tarkoitetuisa paikoissa ja radoilla.

HuOMIO Carrera RC-auto e saa kayttta teliikenteessa.

Ei saa ajaa surjujannitejohtoen tai antennimastoen alla tai ukonilmalla! Ilmakehahairoi voivat aiheuttta toimin tahririota. Odata varastointitilan ja ajopikan suurten lamptilaeroen kohlalla, kunne ao on sopeutunl amptlaan, jotta ei muodosto toiminahiriotai heuhtavaa kondensivettä.

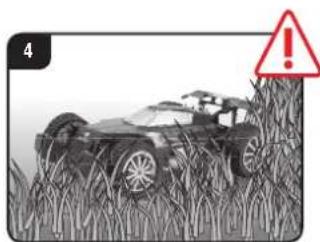

Talla tuotteella ei saa ajaa nurmikolla.
Kiinnittyva ruoho vo estaa aktselin pyorimensen ja kuumentaa moottorin.
Carrera RC-autolla ei saa kuljettaa tavaroita, ihmisia tai elaimia.

Carrera RC-autolla ei saa ajaa ulkona sateessa tai lumessa.
Auto ei saa ajaa vedessa, lammiokoissa tai lumessa, ja se on sailyettav kuiivassa.Marka alusta ilman latakkoja e vaikuta negativisesti ajoneuvoon, koska elektronikka on roiseksuojattu

Autoa ei saa kayttä jokien, lamnikoiden tai järvien laheisyydessä, jottaCarrera RC-auto ei putoa veteen.
Välta ajamista reiteillä, jotka koostuvatyksinomaan hiekasta.

Carrera RC-auto ei saa allistaa suoralle auringonpaisteelle. Yil 35 ^ C :een lampotiloissa taty sy aan-nollisesti pitta taukoja, jotta auton elektronikka ei yikuumene.

Ala altista Carrera RC-ajoneuvoa koskaan jatkuvalle kuormituksen vaiddolle, eli jatkuvalle eteen- ja taaksepain ajolle.

Aseta auto aina kasin maahan. Alkaoskaan heita autoa seisten maahan.

Väitä hyppyja mäistä tai rampeista, jotka ovat korkeampia kuin 15 cm.

Mallin puhdistukseen ei saa kayttaa voimakkaita liuottmia.

Ohjainen paristojen ja auton akkujen moitteeton lataus on tarkastettava, jotta Carrera RC-auton ohjausjarstelmä toimi moitteptomasti eika auto voi likka kontrolloimattomiast. Latureita tai verkkolaitteita ei saa oikosulkea.

Carrera RC-auton asennus on tarkastet
tava ennen jokaista ajoa ja sen jalkeen,
tarvittaessa ruuvit ja muterit kiristetaan.

Akun lataus

Carrera RC-akku yhdistetaa ensin mukana toimitetuun laturin. Akun ja laturin valinen liitokappale tai liiantakoka on valmistetu siten, etta napojen vailtumen ei ole mahdollaha. Laturi liitetaan virtalahteseen. Jos akku on liitety oikein ja lataus tapahtuu normalaisti, punainen LED-valo palaa jatkvasti. Kun akku on ladattu tayteen, punainen LED-valo vahtuu vihreksi. Akun voi ottaa poja ji asentaa Carrera RC-autoon. Se on nyt kaytlovalmis. Akun on kayton jalkeen jahhyttava vah. 20 minuuttia, ennen kuin sen voi ladata taas tayteen. Akku voi voitua,Jos tata tauka ei pideta.

VIHREA=valmisPUNAINEN = lataa

Lataa akku ehdottomasti aina kayton jalkeen tayteen valltaaksesi akun purkautumisen taysin tyhjaksi. Lataa akku aika ajoin (noin 2-3 kuukauden valein). Akku voi vahingoittua, mikali yll mainittuja oheita akun kasittelyste i noudateta. Akkujen latauksen saavat tehdavain aikuiset.

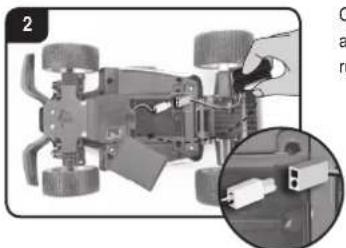

Akun asetus

Carrera RC-auton akkukotelon kansi poistetaan ruvimeisselillä.

Carrera RC-auton johdon paa liitetaan akkuun. Akku laitetaan sisaan. Kansi ruuvataan kiinn ruuvimeisellill.

Paristojen paikoilleen asettaminen

Avaa akkulokero ruuvimeissellila ja laita akut ohjaimeen. Varmista, etta navat ovat oikein pain. Ala koskaan kayta uusia ja vanhoja tai eri valmistajien paristoja yhdessa. Kun olet sulkenut lokeron, voit tarkastaa ohjaimen toiminnan etupuolella olevasta virtakytkimesta. Kun virtakytkin on asennossa ON, ylhaallahojaimen keskiosassa olevan LEDin tulisi palaa punaisena.

Nyt ajo voi alkaa

Carrera RC-ajoneuvo ja ohjainlaite on yhidetely tehtaalla.

1. Kytke ajoneuvu paalle ON-OFF-kytimestä. Ajoneuvon paallə olevaLED vilkkuu rytmää.

1. Kytke ohjainlaie pälä. Ohjainlaiteen LED vilkkuu rytmäsa.

Muutaman sekunnin kuluttua ajoneuvon ja ohjainlaitteen LED-valot palavakeskeytyksettä. Yhteys on saatuikaan.

Ohjauken saatō
Jos Carrera RC-auton käytössä
ilmenee, étta auto vetä oikeaan tai
vasempaan, ajsuunnan voi korjata
pirirustukssena nakyvastā sātoktykimiestál.

Nyt harjoitellaan!

Ota huomioon, etta tamä auto saavuttaa 20 tuntikometrin nopeuden. Harjoittele vapaalla alueella,jonka koko on vahintaan 2,5,25 metrica.Kayta kaasuvipua ensimmaisellkerralla hyvin varovasti, sillajoneuvo reago herkasti. Harjoittele hitaastajamista vahintaan 2-3 akkulatausta, ennen kuin siirryt nopeampiin likkeisiin.

Rakenna kulmarajaottimilla taityhjillapurkeilljne.Carrera RC-auton kilparrata isoon ja vapaaseen tilaan. Carrera RC-auton ajon perusohjaustekniikka on,ettasurilla ajetaan lijaa ja mutkissa jarrutetaan.

• Vailhdettaessa ensimmäsestä akusta toiseen on pidettäva vähintään 10 minuutin ajotauko. Seuraavan vaihdon aikana on ehdottomasti pidettäva vähintään 20 minuutin tauko.
  Moottorin jatkuvaa kaynti on valttettav.
• Jos auto sommuu itsestaaan monta kertaa perajalkeen, akku on tyhja. Lataa akku.
• Ohjain ja auto kytkeytyvät automaattisesti pojs, jo niita ei ole käytety 30 minuuttiin. Uusi käytö on mahdollista kytkemällä ohjaimen ja auton ON/OFF-kytkin kerran asentoon OFF ja sen jälkeen takaisin asentoon ON.
• Auto sammutetaan ajon jälkeen käynnistykseen nahden painvastaisessa järestyksessä.
• Ajon jälkeen akku oteana Pols tai litetāan irti. Lataa akku ehdottomasti aina käytön jälkeen tätyteen valttäaksesi akun purkautumisen tysin tyhjäksi.
  Sailyta akkua aina ajoneuvon ulkopuolella.
  Carrera RC-auto puhdistetaan ajon jälkeen.

Ohjaintoiminnot

SERVO TRONIC

Ohjainsauvalla voit tehdā tarkkoja
ohjaus- ja ajolikkeita.

Ohjainsauva vasemmalle: ajo eteenpain ja peruutus eri nopeuksilla

Ohjainsauva oikealle: ohjaus oikealle ja vasemmalle erilaisilla tarkoilla

2,4 GHz technologian aniosta
ajoradaa voi ajaa samanaikaisesti
16 ajoneuvoa. Se on mahdollista ilman
tajuuden sovitusta ajajien kesken.

Ohjaussauvat voidaan ottaa pois. Autoa voi vailtoehtoisesti ohjata kytkinvivusta.

Ohjaussauvoja voi sallyttaa ohjaimen kaantopuolella olevassa kotelossa.

Karbiilukkoinen kaulanauha kiinit
taan kauko-ohjaimen silmukkaan ja
ripustetaan kaulan.

Varoitukset! Kuristumisvaara!

Ongelmaratkaisut

Ongelma Syy Ratkaisu
Auto ei kulje	Lahettimen ja/tai auton kytkin on kohdassa „OFF“ Kytketään påïlle
	Autossa heikko akku tai ei ollenkaan akkua Ladattu akku laitetaan sisään
	Auto on jäänyt.SEIsomaan esteeseen.	Ylikuormitussuoja on kytykenyt auton pois.Käännä auton ON/OFF-kytkin asentoon OFF, takaisin asentoon ON ja vie auto vapaaseen paikkaan.
	Lahettimessä tai autossa heikko akku/paristo Ladattu akku tai paristo	aityeaan sisään
	Ohjainlaitetta ei ehkä ole yhdistetty oikein radio-ohjattavan vastaanottimeen.	Muodosta nyt kuten kohdassa "Nyt ajo voi alkaa"on kuvatu yhteys radio-ohjattavan ja ohjainlaitteenväillle.
	Lahetin on sammunut itsestaän 30 minuutin jälkeen.	Uusi käytö on mahdollista kytemällä ohjainen ja auton ON/OFF-kytkin kerran asentoon OFF ja sen jälkeen takaisin asentoon ON.
	Auto on hyvin kuuma. Kytke auto ja ohjain pois ja anna jäähtyä noin 30 minuuttia.
	Ylikuemenemissuoja on pysäytlänty auton liialisen kuumenemisen takia	Vastaanotin kyktään pois. RC-auton anetaanjäähtyä noin 30 minuuttia
Ei kontrollia	Auto lahtee liikkeelle tahattomasti. Kytke ensin lahetin tääle, vasta sen jälkeen auto.

Tämän käyttohjoen uusin vsio ja tiedot saatavissa olevista varaoisista loytyy sivustosta carrera-rc.com palvelujen kohdasta.
