Produkttype	Radiostyrt leketøy (RC-bil)
Merke	Carrera
Modell	Red Bull NX1
Strømforsyning til kjøretøyet	Oppladbart litium-ion-batteri (inkludert)
Strømforsyning til fjernkontrollen	2 AA 1,5 V-batterier (ikke oppladbare, inkludert)
Maksimal hastighet	20 km/t
Overføringsteknologi	2,4 GHz (opptil 16 kjøretøy samtidig)
Kjørefunksjoner	Fremover/bakover, venstre/høyre styring, servo tronic
Ladetid for batteri	Omtrent 60 minutter (rød -> grønn lampe)
Omtrentlig kjøretid	Ikke spesifisert, forvent 15-20 minutter avhengig av bruk
Anbefalt alder	Fra 6 år (pass på smådeler)
Mål (omtrentlige)	Omtrent 30 cm lang (ikke spesifisert i bruksanvisningen)
Vekt	Ikke spesifisert
Vedlikehold og rengjøring	Rengjør med en tørr klut; bruk ikke aggressive løsemidler
Sikkerhetsinstruksjoner	Ikke bruk på vei, plen, i regn; unngå hopp >15 cm; overhold kjølepauser
Reservedeler og reparerbarhet	Deler tilgjengelig på carrera-rc.com (servicesone)
Garanti	24 måneder (unntatt slitedeler)
Generell informasjon	Produsent: Stadlbauer Marketing + Vertrieb GmbH; CE-samsvarserklæring tilgjengelig på carrera-rc.com

Ofte stilte spørsmål - Red Bull NX1 CARRERA

Hvordan lader jeg kjøretøyets batteri?

Koble batteriet til den medfølgende laderen (kontakten er omvendt sikret). Koble laderen til et strømuttak. Rød lampe indikerer lading, grønn lampe indikerer at batteriet er fullt. La batteriet kjøles ned i minst 20 minutter før du bruker det igjen.

Hvordan etablerer jeg forbindelse mellom fjernkontrollen og kjøretøyet?

Slå på kjøretøyet først (ON/OFF-bryter). Kjøretøyets LED blinker. Slå deretter på fjernkontrollen. LED-ene på begge enhetene blinker og forblir deretter på: forbindelsen er etablert.

Hva gjør jeg hvis kjøretøyet ikke kjører?

Kontroller at bryterne på kjøretøyet og fjernkontrollen er på. Sørg for at kjøretøyets batteri er ladet og at fjernkontrollens batterier er i god stand. Hvis kjøretøyet har stoppet foran en hindring, slå bryteren av og på igjen for å tilbakestille kretsbryteren.

Hvordan justerer jeg styringen hvis kjøretøyet trekker til venstre eller høyre?

Bruk justeringsdelen som befinner seg under kjøretøyet (se skjema i bruksanvisningen) for å korrigere banen.

Kan jeg bruke dette kjøretøyet på gress eller i vann?

Nei, bruk på plen eller gress er forbudt fordi gresset kan vikle seg rundt akslene og overopphete motoren. Unngå også vann, sølepytter og snø. Kjøretøyet er beskyttet mot sprut, men skal ikke kjøres i vann.

Hva er maksimal hastighet og hvordan oppnår jeg den?

Maksimal hastighet er 20 km/t. For optimal ytelse, kjør sakte de første 2-3 batteriladningene på et fritt område på minst 2,5 x 2,5 meter.

Hvor mange kjøretøy kan kjøre samtidig?

Takket være 2,4 GHz-teknologien kan opptil 16 kjøretøy styres samtidig på samme bane, uten frekvensjustering.

Hvilke batterier skal jeg bruke i fjernkontrollen?

Sett inn 2 AA 1,5 V-batterier (ikke oppladbare) som følger med. Følg polariteten og ikke bruk batterier fra forskjellige produsenter eller av forskjellige typer sammen.

Hvordan rengjør jeg kjøretøyet etter bruk?

Rengjør det med en myk, tørr klut. Bruk aldri aggressive løsemidler som kan skade delene.

Hva er garantien for dette produktet?

Produsentgarantien er på 24 måneder fra kjøpsdato. Den dekker material- eller produksjonsfeil, men ekskluderer slitedeler (batterier, dekk osv.) og skader forårsaket av feil bruk. Ta vare på kvitteringen og garantikortet.

BRUKSANVISNING Red Bull NX1 CARRERA

Det tas forbehold om endringer i teknikk og design

Isattning av ackumulatorn

Anvand en skruvmejsel for at avlagsna locket till ackumulatorfcket i Carrera RC-bilen.

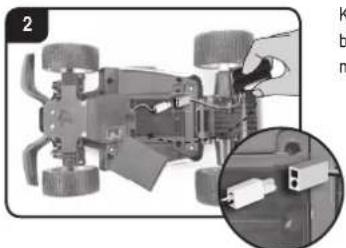

Koppla ihop kabeländen for Carrera RC-bilen med den for ackumulatorn. Lagg i acku-mulatom. Skruva tillbaka locket.

Isattning av batterierna

Gratulerer med din nye Carrera RC-modelbil. Den er produsert etter dagens tekniske standard. Siden vi alltid strever etter Åvidereutvikle og forbredrevaraprodukter, forbeholder vi oss retten til tekniske endringer og angaende utstyr, materiell og design til en hver tid,uten forhandssopplysning om ditte.Demed kan man违法犯罪krav p grunn av sma avvik i produktet angaende data og Bilder i dette veiledningen.Denne brauksanvisningen og monteringsveiledningen er en del av Produktet.Ved ignorering av brauksanvisningen og sikkerhetshenvisingene i dette, utgå garantien.Denne veiledningen ma oppbevarres for informasjon og eventuelt til ä gi videere til tredjemann.

Garantibetingelser

Carrera-produkter er teknis kvalitative Produkter som ma behandles grundig og forsiktig. Vær absolutt oppmerksom pa henvisningene i bruksanvisningen. Alle deler gennomgar en grundig kontroll (med forbehold om tekniske endringer og modellendringer for forbeding avprodukter).

Hvis det allikevel skulle oppsta feil, sa garanteres det en garanti i rammen av folgende garantibetingelser:

Garantien omfatter beviseilige material- eller fabrikasjonsfeil som fantes pa Carreraprodukt da det ble kjopt. Garantifristen er 24 maneder fra kjopedato. Garantien utelukkes for slitedeler (som f.eks. Carrera RC akkumulatorer, antenner, dekk girdeler osv.), skader som oppstar gjennom uriktig behandling/bruk er fremmede ingrep. Reparasjoner far kun gjennomfres av Stadlbauer Marketing ^+ Vertrieb GmbH erlen bedrift som er autorisert av dette firmaet. I rammen avienne garantien velger Stadlbauer Marketing ^+ Vertrieb GmbH om hele Carreraprodukt skal skiftes ut eller kun de defekte delene erdet blir gitt en likeverdig erstatning. Garantien utelukker transport-, emballase- og fraktkostnader i tillegg til skader som forarsakes av kjoper. Disse betales av kjoper. Garantien gelder kun for forste kjoper av Carrera-produktet.

• riktig uftylt kort sendes inn sammen med det defekte Carrera-productet og kvitteringen/kasselappen.
• ingen egne endringer ble foretatt pa dette garantikotert.
• leketoyet ble behandlet i henhold til bruksanvisingen og ble brukt forskrittmessig.
• skadene/feilfunksjonene ikke gjelder stor vold eller driftsbetinget slitasje.

Garantikort kan/DDke erstates.

Henisinng for EU-land: Det hervises om lovmessig garantiplikt til selgeren, og om at denne garantiplikten ikke inskrenkes gjennom gjenstandens garanti.

Samsvarserklaring

Hermed erkräer Stadlbauer Marketing + Vertrieb GmbH, atijke modellen, inklusiv kontrller, er i overensstemmelse med de grunnlegende kravene til folgende EF-direktiv: EF direktiv 2009/48 og 2004/108/EF om elektron magnetik kompatibilitet og de andere relevante forskrittene til direktiv 1999/5/EF (R&TTE) gelder. Original samsvarserklaering kan fas under carrera-rc.com.

Verrnue Zun.2018 100000000

C∈0197①

Varselhenvisninger!

OBS! Dette leketoyet er ikke egnet for barn under 3 ár pga, sma deler kan svelges. OBS! Funksjonsbetinget sare for innklemming! Fjern all emballasje og festeträder För du gir leketoyet til barnet. For informasjoner og eventuelle sporsmål ber vi deg om öppbevare emballasje.

Symbolet som vises her med gjennomstreket soppeldunk skal henvise om at tome batterier, akkumulatorer, knappeceller, akkumulatorpakker, apparatbatter, elektriske apparater etc. ikke skali husholdningsssoppelet, for disse

skader miljoet og helsen. Hjelp vennligst til med a opprettholde miljoet og helsen, og gi bama dine ogsa beskjed om riktig deponering av brukte batterier og elektriske apparater. Batterier og elektriske apparater skal leveres inn til de kjente samlestedene. Slik tilfores de riktig resirkulering.

Ulike batteriyper aller nye og bruke batterier far icke brukes sammen. Tomme batterier ma tas ut av leketoyet. Batterier som icke skal giennopplades ma heller icke lades opp. Akkumulatorer far kun lades opp av voksne. Opladbare batterier ma tas ut av leketoyet for lading. Forbindelsesklemmer ma icke kortsluttes. Det ma kun brukes anbefalte batterier erl batterier av lik type. Ved regelmessig bruk av ladeapparatet ma dette kontrleres pa kabel, forbindelse, tildekninger og andre deler. I skadetilfeller far ladeapparatet kun tas i bruk etter en reparason.

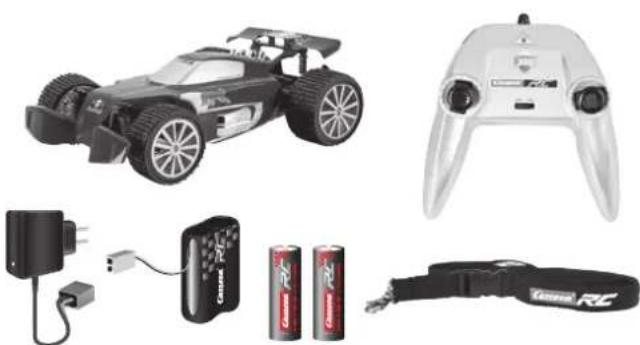

Leveringsomfang

1 x Carrera RC Red Bull NX1
1x Kontroller
1 x Lanyard
1 x Ladeapparat

1x Akkumulator
2x 1,5V Mignon AA batterier (ikke oppladbar)

Sikkerhetsbestemmelser

Et Carrera RC-kjoretoer en fjernstyr modelbil som brukes med spesielle kjore-akkumulatorer. Det er kun tillatt a bruke de originale Carrera RC Li-ion-akkumulatoren. Ffor du lader opp batteriet, ma du fjeme det fra kjoretoyet.

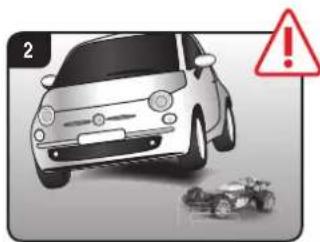

Carrera RC-kjoretoyet er kun bestemt for hobbyformal, og fär kun brukes pa dertil bestemte baner og plasser. OBSI Ikkebru k Carrera RC-kjoretoyet i veitrafikken.

Almostaereske feil kan fore til Funksjonsfeil. Vennligst vent til kjoretoyet har akklaimisert seg hvis det finnes store temperaturforskjeller mellom lagringssted og kjorested. Slik unngas dannelse av kondensvann og dermed funksjonsfeil.

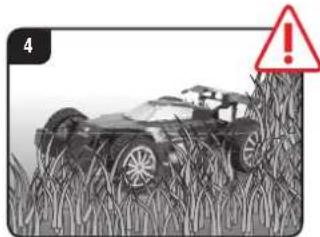

Du ma aldri kjore med dette produit
pà gresset. Gress som setter seg fast
kanhindredreining avaksene ogoppvarme motoren.Det ma ikke transporteres gods, personer ellrymed Carrera RC-kjaretoy.

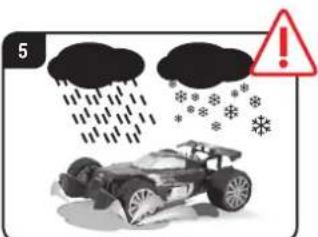

Du ma aldri kjore ute i regn ellner sno med Carrera RC-kjoretoyet. Kjoretoyet ma ikke kjore gjennom vann, dammer ell nso, og det ma lagres tort. Et vatt underlag, uten dammer, forer ikke til skade pa kjoretoyet, for elektronikken er beskyttet mot vannsprut.

Kjoretoyet ma aldri brukes i naerhen av elver, dammer eller sjer, sik at Carrera RC-kjoretoyet ikke faller i vannet. Unnga kjering pa strekninger som kun bestar av vann.

Carrera RC-kjoretoyé m aldi utsettes for direkte sol. For a unnga overopbehing i elektronikken til kjoretoyé m am legge inn regelmessige hvilepauser ved en temperatur pa over 35^

Ditt Carrera RC-kjoretoy ma aldri utsetes for permanent lastskite, dvs. stadigkjoring frem og tilbake.

Sett allid kjoretoyet ned pa bakken for hand. Du ma aldri kaste kjoretoyet ned pa bakken.

Unnga hopp fra ramper erller annet som
har en hoyde pa over 15 cm.

Bruk aldri skarpe losningsmidler for ren-gjoring av modellen din.

For a unnga at Carrera RC-kjoreyet kjerer med feil i styresystemet, og dermed kjerer ukontrollet, skal batteriene til kontrolleren og kjoreyets akkumulator kontrolleres for riktig ladtilstand med jevne mellomrom. Batterila-dere og stikkontaktar ma icke kortslutes.

Riktg montering av Carrera RC-kjoretoyet ma alltid kontroleres for og etterhver kjoing, eventuelt ma skruer og muttere ettertrekkes.

Vennligst forbind forst Carrera RC-akkul-mator med vedlagt ladeapparat. Forbindelsesstykket aller forbindelsen mellom akkumulator og ladeapparat er produsert sik at feil polaritet utelukkes. Forbind ladeapparatet med en energikilde. Nár akkumulatoren ble riktig forbundet, og ladeprossessen skjer normalt, sa lyser den rode LED-lampen konstant. Nár akkumulato- ren er hét oppladet skifter den rode LED-lampen til gront lys. Akkumulatoren kan fjernes og installereres i ditt Carrera RC-kjoretoy, og er na klart til bruk. Akkumulatoren ma kjole seg ned i min. 20 minutter etter bruk, for den kan lades hétt opp igjen. Hvis dette ignoreres, sa kan akkumulatoren ødelegges.

GRONN=KlarRODsLade

Etter bruk ma akkumulatoren lades, sik at en total utladning forhindres. Akkumulatoren ma lades opp med javne mellomrom (ca. hver 2-3 maned). Hvis dette handto-ringen av akkumulatoren ignoreres, kan det oppsta en defekt. Akkumulatorer fär kun lades opp av voksne.

Apne batterirommet med en skrutrekker og sett batteriene inn i kontroller. Se til at du har riktig polaritet. Du ma aldri bruke nye og gamle batterier samtidig, ell batterier fra ulike produsenter. Etter at rommet lukkes kan du kontrollere funksjonen til kontrolleren med hjelp av power-bryteren pa fremsiden. Nar Power-bryteren er i ON-posjon og ved riktig funksjon kal LED oppe i mitten av kontrolleren lyse rodt.

Nákan man begynne ákjore

Carrera RC kjoretoy et og kontrolleren ble forbundet pa fabrikken.

1.Carrera RC kjoretoy et slas pa over ON/OFF bryteren. LED pa oversiden av kjoretoy et blinker rytmisk.

Justering av styringen
Hvis det viser seg at Camera RC-kjoretoyet trekker mot hoyre eller venstre, kan man justere kjoresporet med justeringsbryteren som vises i tegningen.

Laossve!

OBS, dette kjoretoyet oppnár hastig-heter på inntil 20km / t
Prov deg frem pa en fri flate med min. 2,5x2,5 meter starrelse. Gasspedalen ma betjenes svart forsiktig forste gang,for kjoretoyereagerer sensibelt.Du kan ove deg i kjore langsom 2-3 akkumulatorladinger fu du gar over til rask manoevrering.

Bygg opp en Carrera-RC kjorebaned hem hjornebegrensniger erer tommebokser osv. pa en stor, fri flate.Den grunnleggende styreteknikken underkjoring med et Carrera RC-kjoretoy er:kjor fort pa rette strekninger, og bremsivngen.

• Ved skiffe fra对不起 til andre akkumulator ma man overholde en kjorepause pa minst 10 minutter. Skifte deretter ma man overholde en hvilepause pa minst 20 minutter.
  Unnga permanent motorbruk.
  Hvis kjoretoyet slar seg av flere ganger etter hverandre automatisk, sa er akkumulatoren tom. Akkumulatoren ma lades opp.
• Etter 30 minutur i ro slar kontrolleren og kjoretoyet seg av automatisk. For a kjore pa nytt settes ON/OFF bryteren pa kontroller & kjoretoy forst pa OFF, og deretter pa ON.
• Slá av i omvendtrekkefolge etter at du har kjort fertig!
• Etter kjöring tas akkumulatoren ut eller klemmes av. Etter bruk ma akkumulatoren lades, sik at en total utladning forbhindres.
• Batteriet ma alltid oppbevares utenfor kjoretoyet.
  Carrera RC-kjoreyet ma rengjoes etter kjoring.

Kontrollerfunksjoner

SERVO TRONIC

Med joystickene kan du gjennomfere presise styrings- og kjoringsmanovreringer.

Venstre joystick: fremover og bakover i forskjellige hastigheter

Hoyre joystick: styrie mot hoyre og venstre med forskjellige rattposisjoner for presis styring

Takket vare 2,4 GHz technologien kan optil 16 kjoretoy kjore pa en strekning samtidig.

Dette er mulig uten at sjaforene ma tilpasse frekvensene med hverandre.

Joystickene kan tas av. Kjoretoyet kan styres alternativ med styrevippene.

Pá kontrolerens baskside kan joystickene oppbevares i et rom.

Problem Årsak Løsning
Modellen kjører ikke	Bryter på kontROLLER og/eller modell stär på "OFF" Innkopling
	Svak eller overhode ingen akkumulator i modellen Legg inn oppladet AKKUMULATOR
	Bilen har stoppet pga. en hindring.	Overspenningsbeskyttelsen har slätt av bilen.ON/OFF bryteren på kjoretøyet settes på OFF,(Some ON igjen og plasseres på en ledig flate.)
	Svak(t) akkumulator/batteri i kontROLLER eller modell Legg inn oppladet	akkumulator eller batteri
	Kontroller er ev./DDKE bundet riktig med mottakeren i modellen.	Opprett en forbindelse mellom modell og kontROLLER som beskretvet under "Nå kan man begynne á kjore".
	Senderen slo seg av automatisk erter 30 minutter.	For á kjore på nytt settes ON/OFF bryteren på kontROLLER & kjoretøy Först på OFF, og deretter på ON.
	Kjoretøyet er svært varmt.	Slå av kjoretøy og kontROLLER, og la kjoretøyet kjole seg ned i omtrent 30 minutter.
	Overopphetingsbeskyttelsen har stoppet kjoretøyet pga. for sterk oppvarming	Slå av mottakerRC-kjoretøyet på kjoles ned i omtrent 30 minutter
Ingen kontroll	Kjoretøyet beveiges utilskét Slå Först på sender,(Some kjoretøy.

Du finner nyeste versjon av bruksanvisingen og informasjon om tilgiengelige respedeler pa servicesidene pa carrera-rc.com.

Kare kunde

Undgá sping fra skanser uller ramper, der er hojere end 15 cm.

Anvend aldrig aggressive oplosnings-midler til rengoring af din model.

Joystick til hoje: styring til hoje og venstre med forskellige ratudslag til praecis styring

Fastgor bareaebandet med karabinha gen i ojet pa controlleren og haeng den om halsen.
