Red Bull NX1 - Radiografisch bestuurbaar speelgoed CARRERA - Gratis gebruiksaanwijzing en handleiding

Producttype	Radiografisch bestuurd speelgoed (RC-auto)
Merk	Carrera
Model	Red Bull NX1
Voertuigvoeding	Oplaadbare lithium-ionbatterij (inbegrepen)
Afstandsbediening voeding	2 AA-batterijen 1,5 V (niet oplaadbaar, inbegrepen)
Maximumsnelheid	20 km/u
Transmissietechnologie	2,4 GHz (tot 16 voertuigen tegelijkertijd)
Besturingsfuncties	Vooruit/achteruit, links/rechts sturen, servo tronic
Oplaadtijd van de batterij	Ongeveer 60 minuten (rood -> groen lampje)
Geschatte gebruiksduur	Niet gespecificeerd, reken op 15-20 minuten afhankelijk van gebruik
Aanbevolen leeftijd	Vanaf 6 jaar (let op kleine onderdelen)
Afmetingen (ongeveer)	Ongeveer 30 cm lang (niet gespecificeerd in de handleiding)
Gewicht	Niet gespecificeerd
Onderhoud en reiniging	Reinigen met een droge doek; geen agressieve oplosmiddelen gebruiken
Veiligheidsvoorschriften	Niet gebruiken op de weg, gras, in de regen; sprongen >15 cm vermijden; koelpauzes in acht nemen
Reserveonderdelen en repareerbaarheid	Onderdelen beschikbaar op carrera-rc.com (servicezone)
Garantie	24 maanden (exclusief slijtageonderdelen)
Algemene informatie	Fabrikant: Stadlbauer Marketing + Vertrieb GmbH; CE-conformiteitsverklaring beschikbaar op carrera-rc.com

Veelgestelde vragen - Red Bull NX1 CARRERA

Hoe laad ik de accu van het voertuig op?

Sluit de accu aan op de meegeleverde lader (de stekker is omkeerbeveiligd). Sluit de lader aan op een stopcontact. Het rode lampje geeft aan dat er wordt opgeladen, het groene lampje geeft aan dat de accu vol is. Laat de accu minstens 20 minuten afkoelen voordat u hem opnieuw gebruikt.

Hoe maak ik verbinding tussen de afstandsbediening en het voertuig?

Zet eerst het voertuig aan (ON/OFF-schakelaar). De LED van het voertuig knippert. Zet vervolgens de afstandsbediening aan. De LED's van beide apparaten knipperen en blijven vervolgens branden: de verbinding is tot stand gebracht.

Wat moet ik doen als het voertuig niet rijdt?

Controleer of de schakelaars van het voertuig en de afstandsbediening op ON staan. Zorg ervoor dat de accu van het voertuig is opgeladen en dat de batterijen van de afstandsbediening in goede staat zijn. Als het voertuig voor een obstakel is gestopt, zet u de schakelaar op OFF en dan weer op ON om de stroomonderbreker te resetten.

Hoe stel ik de besturing af als het voertuig naar links of rechts trekt?

Gebruik het afstelstuk onder het voertuig (zie schema in de handleiding) om de baan te corrigeren.

Kan dit voertuig op gras of in water worden gebruikt?

Nee, gebruik op gras of gazon is verboden omdat gras zich om de assen kan wikkelen en de motor kan laten oververhitten. Vermijd ook water, plassen en sneeuw. Het voertuig is beschermd tegen opspattend water, maar mag niet in het water rijden.

Wat is de maximale snelheid en hoe bereik ik deze?

De maximale snelheid is 20 km/u. Voor optimale prestaties rijdt u tijdens de eerste 2-3 acculadingen eerst langzaam op een vrije ruimte van minimaal 2,5 x 2,5 meter.

Hoeveel voertuigen kunnen er tegelijk rijden?

Dankzij de 2,4 GHz-technologie kunnen er tot 16 voertuigen tegelijkertijd op hetzelfde circuit worden bestuurd, zonder frequentie-instelling.

Welke batterijen moeten er in de afstandsbediening?

Plaats de meegeleverde 2 AA-batterijen 1,5 V (niet oplaadbaar). Houd rekening met de polariteit en gebruik geen batterijen van verschillende fabrikanten of verschillende typen samen.

Hoe reinig ik het voertuig na gebruik?

Reinig het met een zachte, droge doek. Gebruik nooit agressieve oplosmiddelen die de onderdelen kunnen beschadigen.

Wat is de garantie op dit product?

De fabrieksgarantie is 24 maanden vanaf de aankoopdatum. Deze dekt materiaal- of fabricagefouten, maar sluit slijtageonderdelen (batterijen, banden, etc.) en schade door verkeerd gebruik uit. Bewaar het aankoopbewijs en de garantiekaart.

GEBRUIKSAANWIJZING Red Bull NX1 CARRERA

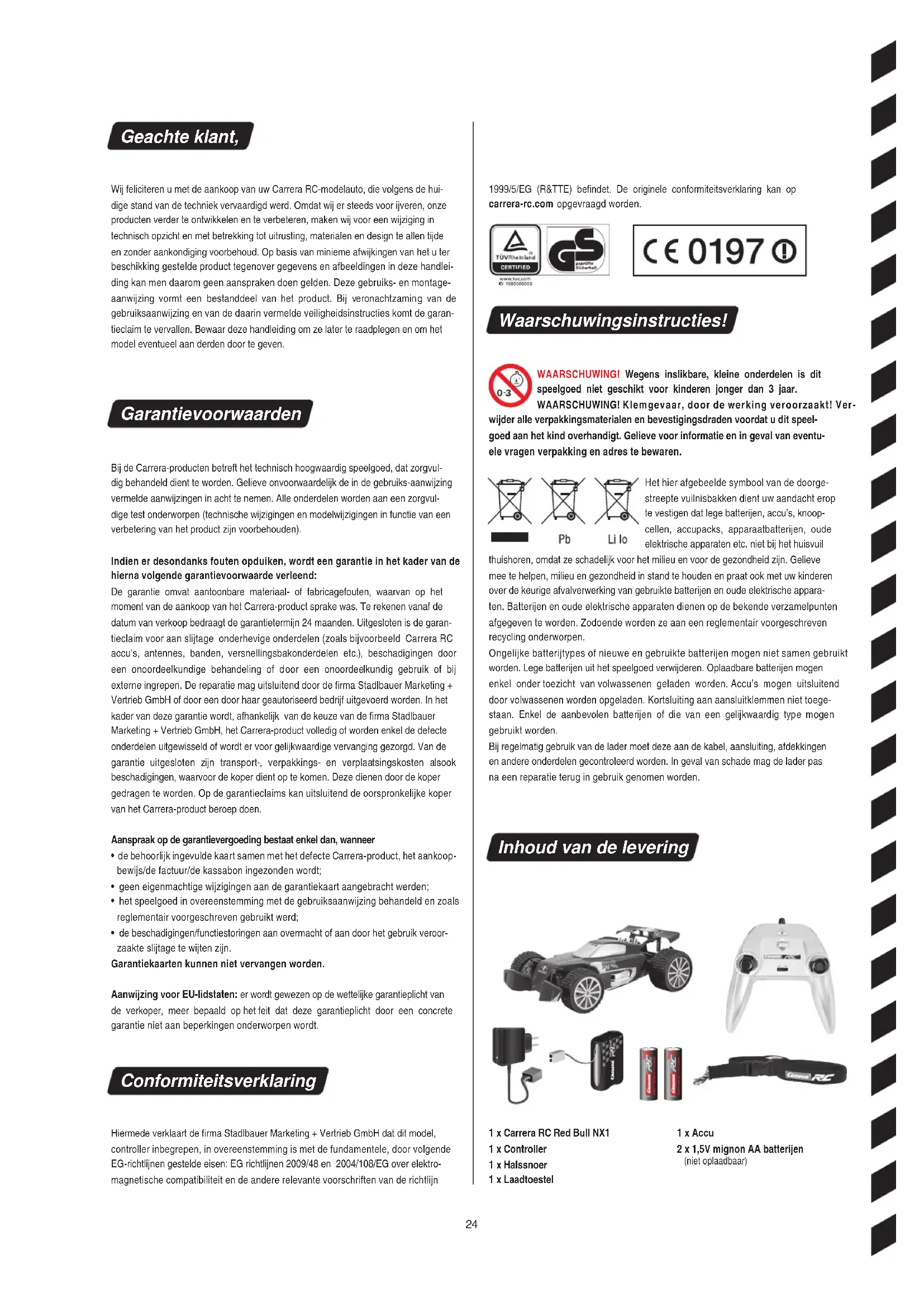

Montage- en gebruiksaanwijzing 24

Technische en door het design bepaalde wijzigingen voorbehonden

Wij feliciteren u met de aankoop van uw Carrera RC-modelauto, die volgens de huidige stand van de techniek vervaardigd werd. Omdat wij er steeds voor ijveren, once producten verder te ontwikkelen en te verbeteren, makeen wij voor een wijziging in technisch opzichten met betrekking lot utrusting, materialen en design te allen tijde en zonder aankondiging voorbehoud. Op basis van minieme afwijkingen van het u ter beschikking gestelde product gegenover geveens en afbeelden in deze handlei ding kan menkaarom geen aanspraken doen gelden. Deze gebruks- en montageaanwijzing vomt een bestandeel van het product. Bij veronachtzaming van de gebruksaanwijzing en van de daarin vermelde veiligheidsinstructies komt de garantieclaim te verrallen. Bewaar deze handleiding om ze later te raadplegen en om het model eventuelt aan derden door te gezven.

Garantievoorwaarden

Bij de Carrera-producten betreft het technisch hoogwaardig spelgoed, dat zorgvuldig behandeld dient te worden. Gelieve on voorwaardelijk de in de gebruks-aanwijzing vermelde aanwijzingen in ache te nemen. Alle onderden worden aan een zorgvuldige test onderworpen (technische wijzigingen en modelwijzigingen in functie van een verbetering van het product�in Voorbehonden).

Indien er desondanks fouten opduiken, worden een garantie in het kader van de hierna volgende garantievoorwaarde verleend:

De garantie omvat aantoonbare materiaal- of fabricagefouten, waarvan op het moment van de aankoop van het Carrera-product sprake was. Te rekenen vanaf de datum van verkoop bedraagt de garantietermijn 24 maanden. Uitgesloten is de garantieclaim voor aan slijtage onderhevige onderden (zoals bijvoorbeeld Carrera RC accu's, antennes, banden, versnellingsbakonderdelen etc.), beschadigingen door een onoordeelkundige behandeling of door een onoordeelkundig gebruik of bij externe ingrepen. De reparatie mag uitsluitend door de firma Stadlbauer Marketing + Vertrieb GmbH of door een door haar geauthoriseerd bedrijt uitgevoerd worden. In het kader van deze garantie worden, affankelijk van de keuze van de firma Stadlbauer Marketing + Vertrieb GmbH, het Carrera-product volledig of worden enkel de defecte onderden uitgewisseld of worden er voor gelijkwaardige verrangng gezorgd. Van de garantie uitslieten zich transport-, verpakkings- en verplaatsingskosten alsook beschadigingen, waarvoorde koper dient op te komen. Deze dienen door de koper gedragen te worden. Op de garantieclaims kan uitsluitend de oorspronkelijke kopervan het Carrera-product beroep doeon.

Aanspraak op de garantievergoedig bestaat enkel dan, wanner

• de behoortrijk ingevulde kaart samen met het defecte Carrera-product, het aankoop-bewijs/de factuur/de kassabon ingezonden worden;
• geen eigendamachtige wijzigingen aan de garantiekaart aangebrachte werden;
• het speliegoed in overeenstemming met de gebruiksaanwijzing behandeld en zoals reglementair voorgeschreiben gebruikt werden:
• de beschadigingen/functiestoringen aan overmacht of aan door het gebruik veroorzaakte slijtage te wijten zich.

Aanwijzing voor EU-ildstaten: er worden gewezen op de wettelijkke garantieplicht van de verkoper,meer bepaald op het feit dat deze garantieplicht door een concrete garantie Niet aan beperkingen onderworpen worden.

Conformiteitsverklaring

Hiermede verkaart de firma Stadlbauer Marketing + Vertrieb GmbH dat dit model, controller inbegren, in overeenstemming is met de fundamentele, door volgende EG-richtlijnen gestelde eisen: EG richtlijnen 2009/48 en 2004/108/EG over elektron magnetische compatibiliteit en de andere relevante voorschriften van de richtlijn

1999/5/EG (R&TTE) befind. De originele conformiteitsverklaring kan op carrera-rc.com opgevraagd worden.

www.Rich.com 105680000C

Waarschuwingsinstructies!

WAARSCHUING! Wegens inslkBare, keine onderdelen is dit spelgoed Niet geschikt voor kinderenjonger dan 3aar.

WAARSCHUING! Klemgevaar, door de werkung voroorzaakt! Verwijder alle verpakkingsmaterialien en bevestigingsdraten voordat u dit spelgoed aan het kind overhandigt. Gieve voor informatie en in geval van eventuèle vragen verpakking en adres te bewaren.

Pb

Li Io

Het hier algebeelde symbool van de doorgesteepe vuilnisbakken dient uw aandacht erop te vestigen dat lege batterijen, accu's, knoop-cellen, accurpacks, apparaatbatterijen, oude elektrische apparaten etc. nied bij het huisvui

thuishoren, sondern ze schadelijk voor het milieu en voor de gezondheid zich. Gelinge mee te helpen, milieu en gezondheid in stand te honden en praat ook met uw kinderen over de keurige afvalverwerking van gebruikte batterijen en oude elektrische apparaten. Batterijen en oude elektrische apparaten dienen op de bekende verzamelpunten afgegeven te worden. Zodoende worden ze aan een reglementair voorgeschreven recycling onderworpen.

Ongelijke batterijtypes of neue en gebrukke batterijen mogen Niet samen gebruikt worden. Lege batterijen uit het spelgoed verwijderen. Oplaadbare batterijen mogen enkel onder toezicht van volwassenen geladen worden. Accu's mogen uitsluitend door volwassenen worden opgeladen. Kortsluiting aan aansluitklemmen Niet togetstaan. Enkel de aanbevolen batterijen of die van een gelijkwaardig type mogen gebruikt worden.

Bij regelmatig gebruik van de lader moet deze aan de kabel, aansluiting, afdekkingen en andere onderdelen gecontroleerd worden. In geval van schade mag de lader pas na een reparatie terug in gebruik genomen worden.

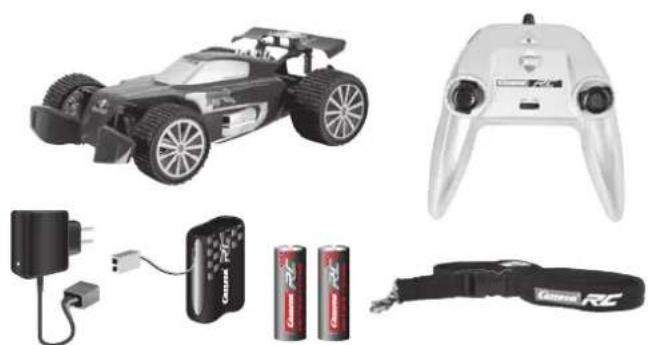

Inhoud van de levering

1 x Carrera RC Red Bull NX1
1 x Controller
1 x Halssnoer
1 x Laadtoestel

1xAccu
2x1,5V mignon AA batterijen (niet oplaadhaar)

Veiligheidsbepalingen

Een Carrera RC-voertuig is een op afstand bestuurde, met speciale rijdaccu's bediende modelauto. Enkel de originele Carrera RC li-ion-accu's mogen gebrukt worden. Verwijder de accu uit het voertuig, alvorens dele op te laden.

Het Carrera RC-voertuig is uitsluitend voor hobbyeleinden ontworpen en mag uitsluitend opঀoorvoortziene parcours enplaatsen bestuurd worden. OPGELET! Gebruik het Carrera RC-voertuig Niet in het wegverkeer.

Bestuur de auto ook Niet onder hoogspanningsleidingen of zendmasten of bij onweer! Atmosferische storingenkunnen tot een functiestoring leiden. Gelinge bij grote temperatuurverschilen:tussen bewaarplaats en plaats van gebruik te wachten tot het voertuiggeacclimatiseerd is, om vorming van condenswater en de daaruit resultere fungiestoringen te vermijden.

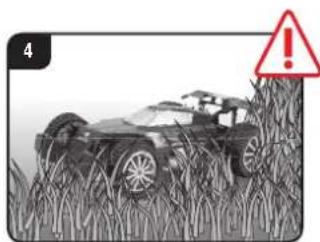

Gebruik dit product nooit op grasvlak-ten. Gras, dat vast kommt te zitten, kan de draaing van de as hinderen en de motor verhitten. Met een Carrera RCvoertuig mogen er gen goederen, personen ofieren vervoerd worden.

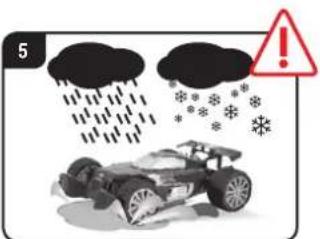

Bestuur het Carrera RC-voertuig nooit bij regen of sneeuw in de open lucht. Het voertuig mag Niet door water, plassen of sneeuw rijden en moet droog worden bewaard. En natte ondergrond zonder年龄段 is Niet schadelijk voor het voertuig, maar de elektronica tegen spatwater beschermd is.

Gebruik het voertuig nooit in die nabijheid van rivieren,vijvers of meren opdat het Carrera RC-voertuig Niet in het water vall. Vermijd het rijden op trajecten die uitsluitend uit zand bestaan.

Stel het Carrera RC-voertuig Niet bloot aan direct zonlicht. Om oververhitting van het elektronisch systeme in het voertuig te vermijden要去en bij een temperatuur van meer dan 35^ regelmatig korte rustpauzes wordeningelegd.

Stel het Carrera RC-voertug nooit aan een continu wisselende belasting, d.w.z. voortdurend voor- enchyteruirijden, bloot.

Zet het voertuig allijd met de hand op de grond neer. Werp het voertuig nooit al staande op de vloer.

Vermijd prongen van schansen of bor-dessen, die hoger zijn dan 15 cm.

Gebruik nooit bijtende oplosmiddelen voor de reiniging van uw model.

Om te vermijden dat het Carrera RC-voertuig met storingen in het besturingsysteme en daardoor oncegontroleerd rijdt, dienen de batterijen van de controIer en van de voertuigaccu op een fouloze laadtostand gecontroleerd te worden. Laders en adapters mogen nicht werden kortgesloten.

De correcte montage van het Carrera RC-voertuig moet steeds voor en na iedere rit gecontroleerd worden. Eventuel schroeven en moeren vaster aandraaien.

Opladen van de accu

Gelieve eerst de Carrera RC-accu met het bijgeleverde laadtoestel te verbinden. Het verbindungsstuk en de aansluitingussen accu en laadtoestel zich zodanig vervaardig, dat een verkeerde polariteit uitgesloten is. Sluit het laadtoestel op een energiebron aan. Als de accu correct aangesloten werden en het oplaadproces normala plaatsvindt, is het rode LED-lampje constant vertlicht. Wanner de accu volledig opgeladen is, schakelt het rode LED-lampje maar een groene kleur om. De accu kan verwijderd en in uw Carrera RC-voertig geinstalleerd worden en is nu kaar om te rijden. De accu要去 na gebruik minimum 20 minuten afkoelen, voor hij weeer volledig mag worden geladen. Een Nietin-achtneming van deze pauze kan leiden tot gen defecte accu.

Laad de accu na gebruik absolut weer op, om een zogenaamde diepteontlading van de accu te vermijden. Laad de accu vanijd totijd (ca. alle 2-3 maanden) op. Een Niet-inachtneming van de bovenstaande omgang met de accu kan tot een defect leiden. Accu's mogen uitsluitend door volwassenen worden opgeladen.

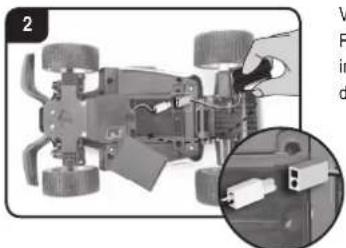

Aanbrengen van de accu

Verwijder met een schroevendraaier het deksel van het accuvak bij het Carrera RC-voertuig.

Verbind het kabeluiteinde van het Carrera RC-voertuig met dat van de accu. Accu inleggen. Deksel met een schroevendraier血液循环.

Plaatsen van de batterijen

Open het batterijvak met een schroevendraaier en plaat de batterijen in de controller. Let op de correcte polariteit. Gebruik..., neuwe en oude batterijen of batterijen van verschillende fabrikanten nooit samen. Na het sluiten van hetvak kunt u de functionaliteit van de controller met behulp van de Powerschakelaar op de voorijde controlearen. Bij de ON-positie van de Powerschaklaar en reglementaire functie diert de LED bovenaan in het midden van de controller rood op te lichten.

Nu kan de rit beginnen

Het Carrera RC-voertuig en de controller zich in de fabriek gekoppeld.

1. Schakel het voertuig met de ON/ OFF-schakelaar in. De LED op de bovenzijde van het voertuig knippert ritmisch.

1. Schakel de controller in. De LED aan de controller knippert ritmisch.

Na enkele seconden branden de LEDs aan het voertuig en de controller permanent. De koppeling is voltooid.

Instelling van de stuurinrichting
Indienijdens de werkung van het
Carrera RC-voertuig blijdt het voertuig aan rechts of的那一 links neigt, kan door de op de tekening terug te vinden instelschakelaar der rijstrook gecorrigeerd worden.

Eerst oefenen!

Opgelet, dit voertuig haait snelheden tot 20km / h .Gelieve te oefenen opeen vrije plaats met minimum 2,5x2,5 meter oppervlak. Bedien de gashendel de eerste koer zeort voorzichtig,ondat het voertuig gevoelig reageert.Oefen het langzaam rijden gedurende min.2-3 accuvullingen, alvorens tot snellere manoeuvres over te gaan.

Bouw met veilgheidsdriehoeken, blikjes of dergelijkke een Carrera RC-race-circuit op een grote en vrij pleaats. Defundamentele besturingstechniek bij het rijden met een Carrera RC-voertuig bestaat erin, op rechte stukken snel te rijden en in de bochten af te remmen.

• Bij het verwangen van de eerste accu door de tweede moet een rijpauze van minstens 10 minutes worden ingelast. Bij waarop volgende verwangingen
  moet telkens een rustpauze van minstens 20 minuteu worden ingelast.
• Permanent gebruik van de motor vermijden.
• Als het voertuig zichelfeermaals kort na elkaar vanzelfuitschakelt is de accu leeg. Gelinge de accu te laden.
• Na 30 Minutes stilstand worden controller en voertuig automatisch uitgeschakeld. Om het voertuig opnieuw te gebruiken zet u de ON/OFF schakelaar aan controller & voertuig eenmaal op OFF en aansluitend sheer op ON.
• Voor het uitschakelen na de rit de stappen in omgekeerde volgorde volgen.
• Na de rit de accu ultnemen. Laad de accu na gebruik absolut一周 op, om een zogenaamde diepteontlading van de accu te vermijden.
• Bewaar de accu allijd buiten het voertuig.
• Het Carrera RC-voertuig na de rit schoonmaken.

Functies van de controller

SERVO TRONIC

Met de joysticks=kuntu naukeurige stuur-enrijmanoeuvresuitvoeren.

Joystick links: vooruit- en achteruitrijden met verschillende spelheden

Joystick rechts: waar rechts en links sturen met verschillende stuuruitslag voor nauwkeurig sturen.

Dankzij 2,4GHz-technologie kannen tot 16 voertuigen samen op een racebaan rijden. Dit is möglichn zonder enige frequentieafstemming onder de foueurs.

De joysticks zijn afneembaar. Het voertuig kan alternatif met de kantelende besturingstoetsen bestuurd worden.

Aan dechterzijde van de controller in het waarvoortoorzienevak kunnen de joysticks opgeborgen worden.

Het halssnoer aan het oog van de controller bevestigen en rond de hals hangen.

Waarschuwingen!

Risico van wurging!

Probleemoplossingen

Probleem Oorzaak Op	ossing
Model rijd Niet	Schakelaar op de zender of / en model staat / staan op "OFF" Inschakenen
	Zwakke of—helemaal geen accu in het model Geladen accu inleggen
	De auto is aan een hindernis blijven staan.	De overspanningsbeveiliging heeft de auto uitgeschakeld. De ON/OFF schakelaar aan het voertuig eenmaal op OFF, dan waar op ON schakenen en op een vrijplaats zetten.
	Zwakke accu/batterij in de zender of in het model Geladen accu of batterij ingetogen
	De controller is eventuele net correct aan de ontvanger in het model gekoppeld.	Breng zoals beschreiben onder 'Nu kan de rit beginnen', een koppelringussen model en controller tot stand.
	De zender werk na 30 minutes automatisch uitgeschakeld.	Om de zender opnieuw te gebruikenzet u de ON/OFF schakelaar aan controller & voertuig eenmaal op OFF en aansluitend werk op ON.
	Het voertuig is zeer warm.	Voertuig en controller uitschakenen en het voertuig ongeveer 30 Minutes latent afkoelen.
	De oververhittingsbeveiligingশheet de auto wegens te sterke opwarming doein stoppen	De ontvanger uitschakenen De RC auto ca. 30 minutes latent afkoelen.
Geen controle	Het voertuigzet zich ongewild in beweging.	Eerst de zender inschakenen, dan pas het voertuig.

De meest actuele versie van deze bedieningshandleiding en informatie over verkrijgbare reserveonderdelen vindt u op carrera-rc.com in het servicebereik.
