INSTRUKCJA OBSŁUGI Red Bull NX1 CARRERA

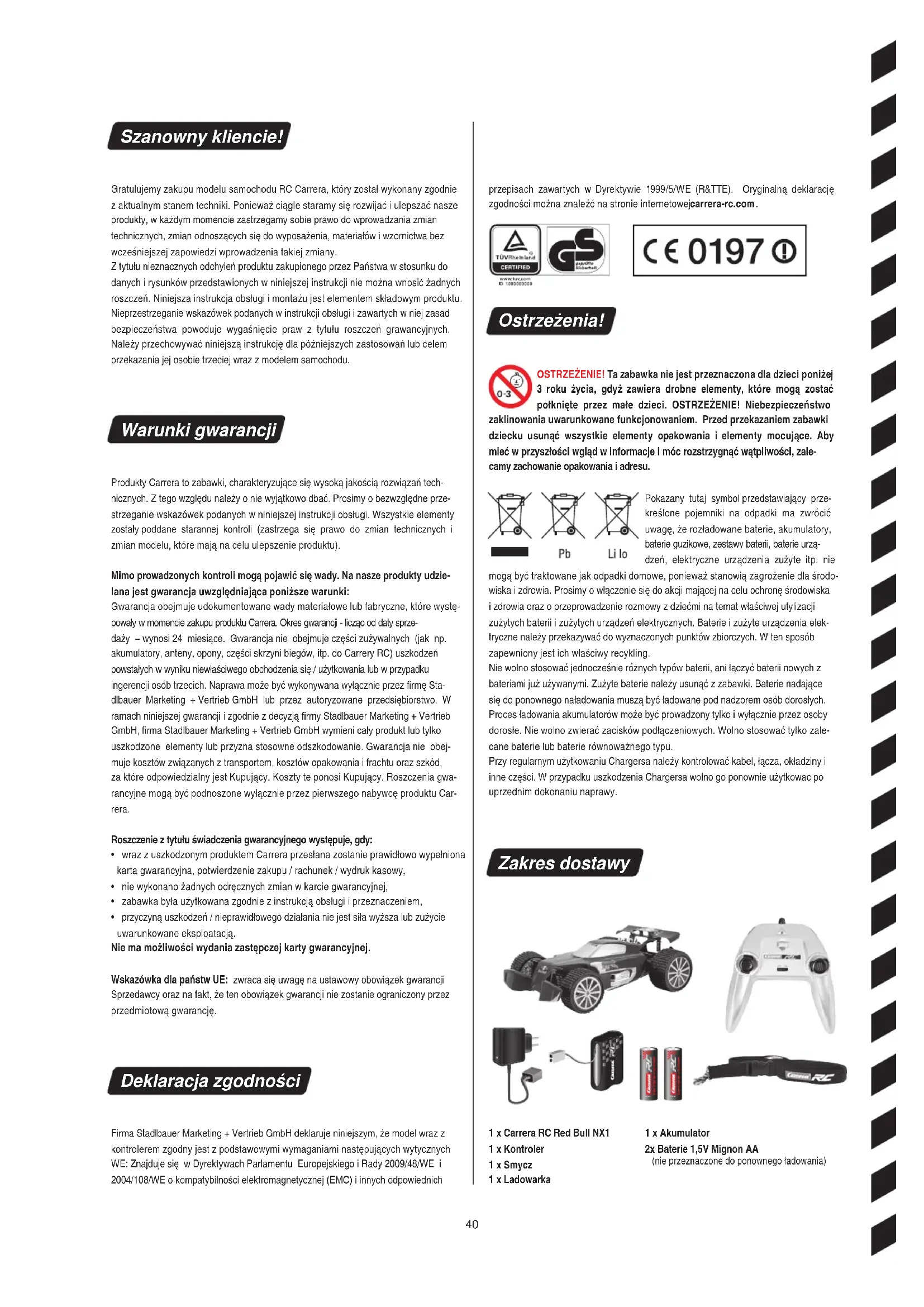

• Carrera RC-auto puhdistetaan ajon jälkeen. Ohjaussauvoja voi säilyttää ohjaimen kääntöpuolella olevassa kotelossa. Karbiinilukkoinen kaulanauha kiinnite- tään kauko-ohjaimen silmukkaan ja ripustetaan kaulaan. Varoitukset! Kuristumisvaara! Ohjainsauva oikealle: ohjaus oikealle ja vasemmalle erilaisilla tarkoilla Ohjaussauvat voidaan ottaa pois. Autoa voi vaihtoehtoisesti ohjata kytkinvivusta. Tämän käyttöohjeen uusin versio ja tiedot saatavissa olevista varaosista löytyy sivustosta carrera-rc.com palvelujen kohdasta.40 ALKALINE ALKALINE Szanowny kliencie! Gratulujemy zakupu modelu samochodu RC Carrera, który został wykonany zgodnie z aktualnym stanem techniki. Ponieważ ciągle staramy się rozwijać i ulepszać nasze produkty, w każdym momencie zastrzegamy sobie prawo do wprowadzania zmian technicznych, zmian odnoszących się do wyposażenia, materiałów i wzornictwa bez wcześniejszej zapowiedzi wprowadzenia takiej zmiany. Z tytułu nieznacznych odchyleń produktu zakupionego przez Państwa w stosunku do danych i rysunków przedstawionych w niniejszej instrukcji nie można wnosić żadnych roszczeń. Niniejsza instrukcja obsługi i montażu jest elementem składowym produktu. Nieprzestrzeganie wskazówek podanych w instrukcji obsługi i zawartych w niej zasad bezpieczeństwa powoduje wygaśnięcie praw z tytułu roszczeń grawancyjnych. Należy przechowywać niniejszą instrukcję dla późniejszych zastosowań lub celem przekazania jej osobie trzeciej wraz z modelem samochodu. Warunki gwarancji Produkty Carrera to zabawki, charakteryzujące się wysoką jakością rozwiązań tech- nicznych. Z tego względu należy o nie wyjątkowo dbać. Prosimy o bezwzględne prze- strzeganie wskazówek podanych w niniejszej instrukcji obsługi. Wszystkie elementy zostały poddane starannej kontroli (zastrzega się prawo do zmian technicznych i zmian modelu, które mają na celu ulepszenie produktu). Mimo prowadzonych kontroli mogą pojawić się wady. Na nasze produkty udzie- lana jest gwarancja uwzględniająca poniższe warunki: Gwarancja obejmuje udokumentowane wady materiałowe lub fabryczne, które wystę- powały w momencie zakupu produktu Carrera. Okres gwarancji - licząc od daty sprze- daży – wynosi 24 miesiące. Gwarancja nie obejmuje części zużywalnych (jak np. akumulatory, anteny, opony, części skrzyni biegów, itp. do Carrery RC) uszkodzeń powstałych w wyniku niewłaściwego obchodzenia się / użytkowania lub w przypadku ingerencji osób trzecich. Naprawa może być wykonywana wyłącznie przez firmę Sta- dlbauer Marketing + Vertrieb GmbH lub przez autoryzowane przedsiębiorstwo. W ramach niniejszej gwarancji i zgodnie z decyzją firmy Stadlbauer Marketing + Vertrieb GmbH, firma Stadlbauer Marketing + Vertrieb GmbH wymieni cały produkt lub tylko uszkodzone elementy lub przyzna stosowne odszkodowanie. Gwarancja nie obej- muje kosztów związanych z transportem, kosztów opakowania i frachtu oraz szkód, za które odpowiedzialny jest Kupujący. Koszty te ponosi Kupujący. Roszczenia gwa- rancyjne mogą być podnoszone wyłącznie przez pierwszego nabywcę produktu Car- rera. Roszczenie z tytułu świadczenia gwarancyjnego występuje, gdy:

• wraz z uszkodzonym produktem Carrera przesłana zostanie prawidłowo wypełniona karta gwarancyjna, potwierdzenie zakupu / rachunek / wydruk kasowy,

• nie wykonano żadnych odręcznych zmian w karcie gwarancyjnej,

• zabawka była użytkowana zgodnie z instrukcją obsługi i przeznaczeniem,

• przyczyną uszkodzeń / nieprawidłowego działania nie jest siła wyższa lub zużycie uwarunkowane eksploatacją. Nie ma możliwości wydania zastępczej karty gwarancyjnej. Wskazówka dla państw UE: zwraca się uwagę na ustawowy obowiązek gwarancji Sprzedawcy oraz na fakt, że ten obowiązek gwarancji nie zostanie ograniczony przez przedmiotową gwarancję. Deklaracja zgodności Firma Stadlbauer Marketing + Vertrieb GmbH deklaruje niniejszym, że model wraz z kontrolerem zgodny jest z podstawowymi wymaganiami następujących wytycznych WE: Znajduje się w Dyrektywach Parlamentu Europejskiego i Rady 2009/48/WE i 2004/108/WE o kompatybilności elektromagnetycznej (EMC) i innych odpowiednich przepisach zawartych w Dyrektywie 1999/5/WE (R&TTE). Oryginalną deklarację zgodności można znaleźć na stronie internetowej carrera-rc.com

Ostrzeżenia! OSTRZEŻENIE! Ta zabawka nie jest przeznaczona dla dzieci poniżej 3 roku życia, gdyż zawiera drobne elementy, które mogą zostać połknięte przez małe dzieci. OSTRZEŻENIE! Niebezpieczeństwo zaklinowania uwarunkowane funkcjonowaniem. Przed przekazaniem zabawki dziecku usunąć wszystkie elementy opakowania i elementy mocujące. Aby mieć w przyszłości wgląd w informacje i móc rozstrzygnąć wątpliwości, zale- camy zachowanie opakowania i adresu. Pokazany tutaj symbol przedstawiający prze- kreślone pojemniki na odpadki ma zwrócić uwagę, że rozładowane baterie, akumulatory, baterie guzikowe, zestawy baterii, baterie urzą- dzeń, elektryczne urządzenia zużyte itp. nie mogą być traktowane jak odpadki domowe, ponieważ stanowią zagrożenie dla środo- wiska i zdrowia. Prosimy o włączenie się do akcji mającej na celu ochronę środowiska i zdrowia oraz o przeprowadzenie rozmowy z dziećmi na temat właściwej utylizacji zużytych baterii i zużytych urządzeń elektrycznych. Baterie i zużyte urządzenia elek- tryczne należy przekazywać do wyznaczonych punktów zbiorczych. W ten sposób zapewniony jest ich właściwy recykling. Nie wolno stosować jednocześnie różnych typów baterii, ani łączyć baterii nowych z bateriami już używanymi. Zużyte baterie należy usunąć z zabawki. Baterie nadające się do ponownego naładowania muszą być ładowane pod nadzorem osób dorosłych. Proces ładowania akumulatorów może być prowadzony tylko i wyłącznie przez osoby dorosłe. Nie wolno zwierać zacisków podłączeniowych. Wolno stosować tylko zale- cane baterie lub baterie równoważnego typu. Przy regularnym użytkowaniu Chargersa należy kontrolować kabel, łącza, okładziny i inne części. W przypadku uszkodzenia Chargersa wolno go ponownie użytkowac po uprzednim dokonaniu naprawy. Zakres dostawy 1 x Akumulator 2x Baterie 1,5V Mignon AA (nie przeznaczone do ponownego ładowania) 1 x Carrera RC Red Bull NX1 1 x Kontroler 1 x Smycz 1 x Ladowarka1

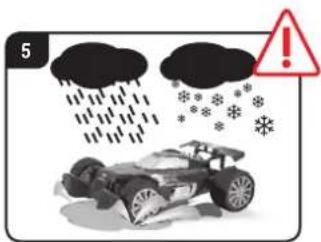

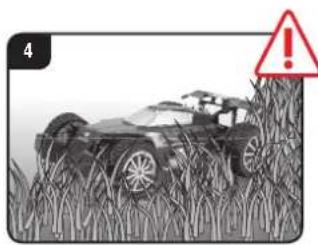

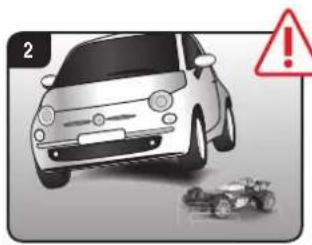

Nigdy nie narażajcie Państwo pojazdu Carrera RC na zmiany obciążenia, to znaczy na ciągłą jazdę do przodu i do tyłu. Pojazd Carrera RC jest modelem samochodu zdalnie sterowanym, wypo- sażonym w specjalny akumulator do jazdy. Wolno stosować tylko oryginalne baterie litowo-jonowe Carrera RC. Przed ładowaniem akumulatora należy go wyjąć z pojazdu. Samochód Carrera RC jest dostoso- wany wyłącznie do zabawy (hobby) i może jeździć tylko na torach i w miej- scach do tego przewidzianych. UWAGA! Nie stosować samochodu Carrera RC w ruchu drogowym. Nie jeździć pod przewodami wysokiego napięcia lub masztami radiowymi ani podczas burzy. Rozładowania atmosferyczne mogą powodo- wać zakłócenia działania. W przypadku dużych różnic temperatur między miejscem, w którym pojazd jest przechowywany i miejscem, w którym pojazd się porusza, prosimy o odczeka- nie do momentu zaaklimatyzowania się pojazdu, w celu uniknięcia zakłóceń funkcjonowania wskutek tworzenia się wody kondensacyjnej. Nigdy nie wjeżdżać pojazdem na trawę. Trawa owijająca się wokół osi pojazdu może uniemożliwiać ich obracanie i powodować jednocześnie rozgrzewanie silnika. W samochodzie Carrera RC nie wolno transportować żadnych towarów, osób ani zwierząt. Podczas opadów deszczu lub śniegu nigdy nie jeździć samochodem Carrera RC na zewnątrz pomieszczeń. Pojazd nie może być użytkowany do jazdy po wodzie, kału- żach lub na śniegu i musi być przechowy- wany w suchym miejscu. Mokre podłoże bez kałuż nie powoduje utrudnienia prowa- dzenia pojazdu, ponieważ elektronika jest zabepieczona przed bryzgami wody. Nie użytkować samochodu w pobliżu rzek, jezior lub stawów, aby samochód nie wpadł do wody. Unikajcie Państwo jazdy po wyłącznie piaszczystych odcinkach. Nie narażać samochodu Carrera RC na bezpośrednie oddziaływanie promieni słonecznych. W celu uniknięcia przegrzania elektro- niki pojazdu przy temperaturze ponad 35°C istnieje konieczność robienia regularnych krótkich przerw. ZIELONY = gotowy do użytkowania CZERWONY = ładowanie Zasady bezpieczeństwa Unikajcie Państwo skoków ze skoczni lub ramp, których wysokość wynosi ponad 15 cm. Zawsze stawiajcie Państwo pojazd na podłoge ręcznie. Nigdy nie rzucajcie Państwo pojazdu z góry na podłogę. Do czyszczenia modelu samochodu nie stosować agresywnych rozpuszczalni- ków. Aby zapobiec zakłóceniom systemu sterowania pojazdem Carrera RC i jed- noczesnej niekontrolowanej jeździe, należy od czasu do czasu sprawdzać baterie kontrolera i akumulatory w samo- chodzie pod kątem prawidłowego stanu naładowania. Nie zwierać przewodów ładowarek z zasilaczami sieciowymi. Przed i po każdej jeździe sprawdzać prawidłowy montaż samochodu Carrera RC, w razie konieczności dokręcić śruby i nakrętki.42

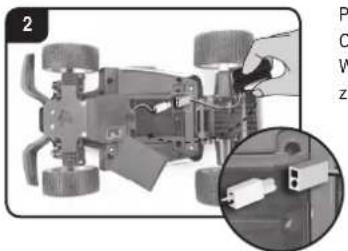

Po użytkowaniu prosimy bezwarunkowo ponownie naładować akumulator w celu uniknięcia tzw. głębokiego rozładowania akumulatora. Prosimy o ładowanie akumu- latora co pewien czas (raz na około 2-3 miesiące). Nieprzestrzeganie powyżej poda- nych zasad obsługi może doprowadzić do uszkodzenia akumulatora. Proces ładowania akumulatorów może być prowadzony tylko i wyłącznie przez osoby dorosłe. Za pomocą wkrętaka usunąć pokrywę komory na akumulatorek, która umieszczona jest w samochodzie Carrera RC. Połączyć koniec przewodu samochodu Carrera RC z przewodem akumulatorka. Włożyć akumulatorek. Dokręcić pokrywę za pomocą wkrętaka. Poćwiczmy! Można rozpocząć jazdę Włożenie baterii Wkładanie akumulatorka Ładowanie akumulatorka ZIELONY = gotowy do użytkowania CZERWONY = ładowanie Uwaga, ten pojazd osiąga prędkości do 20 km/h. Prosimy Państwa o ćwicze- nie na pustych powierzchniach o wymia- rach wynoszących przynajmniej 2,5x2,5 m. Przy pierwszym razie bardzo ostrożnie poruszajcie Państwo pedał gazu ze względu na wrażliwą reakcję pojazdu. Ćwiczcie Państwo wolną jazdę co najmniej przez czas niezbędny do 2-3 - krotnego wyładowania akumulatora zanim przejdą Państwo do wykonywania szybszych manewrów. Połączyć najpierw akumulatorek Carrera RC z ładowarką dostarczoną wraz z samocho- dem. Wtyczka podłączeniowa lub złącze między akumulatorkiem a ładowarką są wykonane w taki sposób, że nie ma możliwo- ści zamiany biegunów. Podłączyć ładowarkę do źródła zasilania. Jeżeli akumulatorek został podłączony prawidłowo i proces łado- wania przebiega normalnie, świeci się ciągle czerwona dioda świetlna. Gdy akumulatorek jest całkowicie naładowany czerwona dioda świetlna zmienia kolor na zielony. Można teraz usunąć akumulatorek z ładowarki i umieścić go w samochodzie Carrera RC, który jest gotowy do jazdy. Po zużytkowaniu akumulator musi 20 minut stygnąć zanim może zostać w pełni naładowany. Nieprze- strzeganie przerw może doprowadzić do uszkodzenia akumulatora. Otwórzcie Państwo komorę baterii przy pomocy śrubokrętu i umieśćcie Państwo baterie w kontrolerze. Zwróćcie Państwo uwagę na prawidłową biegunowość. Nigdy nie używajcie Państwo jednocześnie nowych i starych baterii lub baterii pocho- dzących od różnych producentów. Po zamknięciu komory baterii mogą Państwo sprawdzić działanie kontrolera przy pomocy przycisku Power znajdującego się na przed- niej stronie. Jeżeli przycisk Power znajduje się w połozeniu ON i kontroler działa prawi- dłowo, wtedy powinien zabłysnąć na czer- wono wskaźnik LED znajdujący się u góry na środku kontrolera. Pojazd Carrera RC i kontroler są fabrycznie dostosowane do współ- pracy. Regulacja układu kierowania Jeżeli podczas eksploatacji samochodu Carrera RC okaże się, że samochód ściągany jest w prawą lub lewą stronę, można za pomocą przełącznika regula- cji – widocznego na rysunku obok – skorygować tor jazdy samochodu.

1. Włączcie Państwo pojazd naciskając

przycisk ON/OFF. Lampa LED znajdu- jąca się u góry pojazdu miga rytmicz- nie.

2. Włączcie Państwo kontroler. Lampa

LED znajdująca się przy kontrolerze miga rytmicznie. Po upływie kilku sekund lampy LED znajdujące się przy pojeździe i przy kontrolerze świecą nieprzerwanie. Połączenie jest zakończone.43

Dzięki technologii 2,4 GHz po torze może jeździć do 16 pojazdów jednocześnie. Ta możliwość istnieje bez konieczności uzgodnienia częstotliwości między kierowcami pojazdów. Błąd i zmiany zastrzeżone Kolory / ostateczny wzorzec – zmiany zastrzeżone Techniczne i uwarunkowane wzorcem zmiany zastrzeżone Piktogramy = symbole Problem Przyczyna Sposób usunięcia usterki Model samochodu nie jedzie Przełącznik(i) na nadajniku lub/i modelu jest/są w pozycji „OFF” Włączyć Słaby akumulatorek w samochodzie lub brak akumulatorka Zamontować naładowany akumulatorek (baterie) Samochód zatrzymał się na przeszkodzie. Ochrona przeciwprzepięciowa wyłączyła pojazd. Przełącznik ON/OFF znajdujący się przy pojeździe przestawić do pozycji OFF, następnie ponownie do pozycji ON i umieścić pojazd na wolnej powierzchni. Słaby akumulatorek/bateria w nadajniku lub w modelu samochodu Zamontować naładowany akumulatorek lub baterie Kontroler jest ewentualnie nieprawidłowo połączony z odbiornikiem znajdującym się w modelu. Połączcie Państwo model z kontrolerem w sposób opisany w punkcie “Można rozpocząć jazdę”. Nadajnik po 30 minutach sam się wyłączył. W celu ponownego użytkowania prosimy o przestawienie przełącznika ON/OFF znajdującego się przy kontrolerze i pojeździe najpierw do pozycji OFF i następnie ponownie do pozycji ON. Pojazd jest bardzo ciepły. Wyłączyc pojazd i kontroler i pozostawić pojazd przez około 30 minut do ostygnięcia. System zabezpieczania przed przegrzaniem spowodował zatrzymanie auta ze względu na zbyt duże rozgrzanie Wyłączyć odbiornik. Pozostawić samochód RC przez około 30 minut do ochłodzenia Brak kontroli Pojazd porusza się mimowolnie. Najpierw włączyć nadajnik, dopiero potem pojazd. SERVO TRONIC Przy pomocy dżojstika mogą Państwo przeprowadzać precyzyjne manewry sterowania i jazdy. Lewa strona dżojstika: jazda do przodu i do tyłu z różnymi prędkościami Prawa strona dżojstika: skręcanie w prawo i w lewo z różnym wychyleniem przednich kół podczas jazdy na zakrę- tach w celu precyzyjnego sterowania Usuwanie problemów (usterek) Funkcje kontrolera Za pomocą ograniczników lub pustych puszek zbudować na dużej i wolnej przestrzeni tor wyścigowy. Szybka jazda na prostych odcinkach trasy i hamowanie na zakrętach to podsta- wowa technika sterowania podczas jazdy samochodem Carrera RC.

• Przy wymianie pierwszego akumulatora na drugi musi zostać zachowana przerwa w jeździe trwająca co najmniej 10 minut. Przy następnej wymianie musi koniecznie zostać zachowana przerwa trwająca co najmniej 20 minut.

• Unikać ciągłego używania silnika

• Jeżeli pojazd kilkakrotnie sam się wyłącza, oznacza to, że akumulator jest pusty. Prosimy o naładowanie akumulatora.

• Po 30 minutach przestoju kontroler i pojazd wyłączają się same. W celu ponownego użyt- kowania prosimy Państwa o przestawienie przełącznika ON/OFF znajdującego się przy kontrolerze i pojeździe najpierw do pozycji OFF i następnie ponownie do pozycji ON.

• Celem wyłączenia samochodu po zakończeniu jazdy postępować w odwrotnej kolejności.

• Po wykonanej jeździe wyjąć akumulatorek lub odłączyć go. Po użytkowaniu prosimy bezwarunkowo ponownie naładować akumulator w celu uniknięcia tzw. głębokiego rozładowania akumulatora.

• Akumulatory zawsze należy przechowywać poza pojazdem.

• Oczyścić samochód Carrera RC po zakończeniu jazdy. Najnowszą wersję niniejszej instrukcji obsługi i informacje dotyczące dostępnych części zamiennych znajdą Państwo w dziale serwisu pod carrera-rc.com. Joysticki można zdejmować. Samocho- dem można kierować alternatywnie za pomocą przycisków sterujących. Joysticki można przechowywać w tylnej części kontrolera, w specjalnej komorze

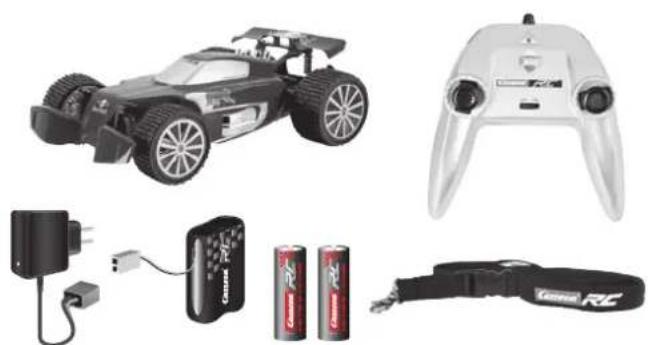

Szállítási terjedelem 1 x Akumulator 2x Baterie 1,5V Mignon AA (nie przeznaczone do ponownego ładowania) 1 x Carrera RC Red Bull NX1 1 x Kontroler 1 x Smycz 1 x Ladowarka1
