Power Hunter - Zabawka zdalnie sterowana CARRERA - Bezpłatna instrukcja obsługi

Rodzaj produktu	Zdalnie sterowana zabawka
Marka	Carrera
Model	Power Hunter
Maksymalna prędkość	18 km/h
Technologia transmisji	2,4 GHz (do 16 pojazdów jednocześnie)
Zasilanie pojazdu	Akumulator litowo-jonowy (w zestawie)
Zasilanie pilota	2 baterie AAA 1,5 V (nieładowalne, w zestawie)
Ładowarka	Ładowarka sieciowa w zestawie
Czas chłodzenia przed ładowaniem	Minimum 20 minut
Szacowany zasięg	Około 30 metrów
Szacowane wymiary	Około 30 cm długości
Szacowana waga	Około 500 g
Główne funkcje	Jazda do przodu/do tyłu, proporcjonalny układ kierowniczy, regulacja kierunku i hamowania
Bezpieczeństwo	Nieodpowiednie dla dzieci poniżej 3 lat; nie używać na drogach publicznych; unikać wody i skoków powyżej 15 cm
Konserwacja	Czyścić suchą szmatką; nie używać agresywnych rozpuszczalników
Gwarancja producenta	24 miesiące (z wyłączeniem części zużywających się)
Części zamienne	Dostępne na carrera-rc.com
Certyfikaty	Zgodne z dyrektywami europejskimi 2009/48, 2004/108/CE, 1999/5/CE

Często zadawane pytania - Power Hunter CARRERA

Jak naładować akumulator pojazdu?

Najpierw podłącz akumulator do dołączonej ładowarki, a następnie podłącz ładowarkę do gniazdka sieciowego. Czerwona dioda wskazuje ładowanie, zmienia się na zieloną, gdy akumulator jest pełny. Po użyciu odczekaj 20 minut przed ponownym ładowaniem, aby akumulator ostygł.

Jak włożyć baterie do pilota?

Otwórz komorę baterii za pomocą śrubokręta, włóż dwie baterie AAA 1,5 V, przestrzegając biegunowości. Nie mieszaj nowych i starych baterii ani baterii różnych typów.

Jak nawiązać połączenie między pojazdem a pilotem?

Najpierw włącz pojazd (przełącznik ON/OFF), dioda LED miga. Następnie włącz pilot, jego dioda LED miga. Po kilku sekundach obie diody LED świecą światłem ciągłym: połączenie jest nawiązane.

Co zrobić, jeśli pojazd nie jedzie?

Sprawdź, czy przełączniki pojazdu i pilota są w pozycji ON. Sprawdź akumulator pojazdu i baterie pilota. Jeśli samochód uderzył w przeszkodę, zadziałał wyłącznik awaryjny: ustaw przełącznik w pozycję OFF, a następnie ON.

Jak wyregulować kierunek, jeśli pojazd skręca w prawo lub w lewo?

Po sparowaniu pojazdu i pilota naciśnij przycisk w prawym górnym rogu pilota przez 2 sekundy. Dioda LED miga. Użyj prawego drążka, aby wyregulować jazdę na wprost, a lewego drążka, aby wyregulować hamowanie. Naciśnij ponownie przez 2 sekundy, aby zatwierdzić.

Czy można używać pojazdu na trawie lub w deszczu?

Nie, trawa może owinąć się wokół osi i uszkodzić silnik. Pojazdu nie należy używać w deszczu, śniegu ani w kałużach. Jest chroniony przed bryzgami, ale nie przed zanurzeniem.

Jaka jest maksymalna dozwolona wysokość skoku?

Unikaj skoków powyżej 15 cm wysokości, aby nie uszkodzić pojazdu.

Ile czasu należy odczekać między dwoma użyciami?

Przy wymianie akumulatora zachowaj co najmniej 10 minut przerwy w jeździe. Po dłuższym użytkowaniu pozostaw pojazd do ostygnięcia na 20 minut przed ładowaniem akumulatora.

Pojazd i pilot wyłączają się automatycznie, dlaczego?

Po 30 minutach bezczynności system przechodzi w tryb gotowości. Aby go ponownie włączyć, ustaw oba przełączniki w pozycję OFF, a następnie ponownie ON.

Gdzie znaleźć części zamienne lub instrukcję?

Części zamienne oraz aktualna wersja instrukcji są dostępne na stronie carrera-rc.com w strefie serwisowej.

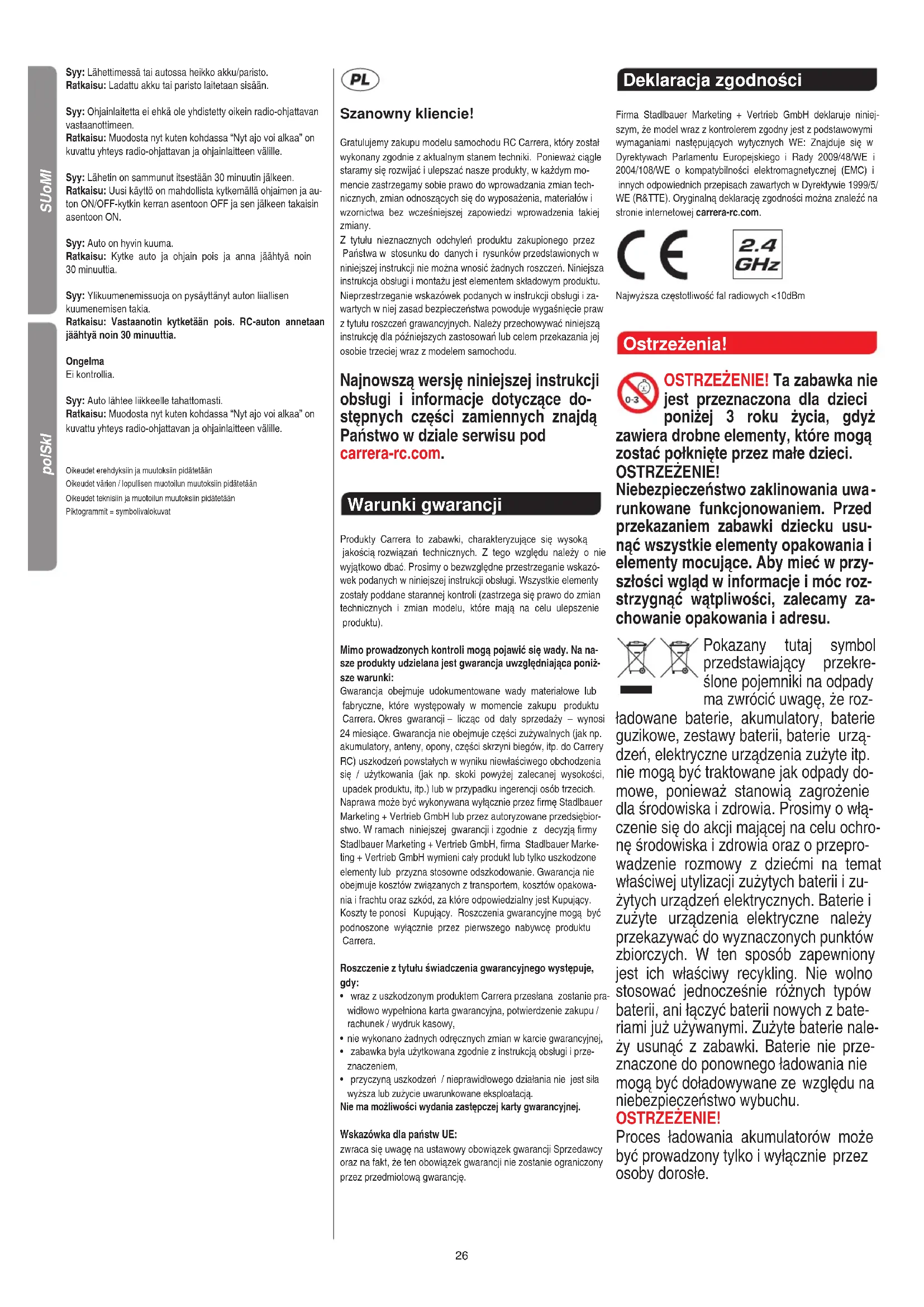

INSTRUKCJA OBSŁUGI Power Hunter CARRERA

Gratulujemy zakupu modelu samochodu RC Carrera, który został wykonany zgodnie z aktualnym stanem techniki. Ponieważ ciągle staramy się rozwijać i ulepszać nasze produkty, w każdym momencie zastrzegamy sobie prawo do wprowadzania zmian technicznych, zmian odnoszących się do wyposażenia, materiałów i wzornictwa bez wcześniejjszej zapowiedzi wprowadzenia takiej zmiany.

Z tytułu nieznacznych odchyleń produktu zakupionego przez Państwa w stosunku do danych i rysunków przedstawionych w niniejszej instrukcji nie można wnosić żadnych roszczeń. Niniejsza instrukcja obsługi i montażu jest elementem składowym produktu. Nieprzestrzeganie wskazówek podanych w instrukcji obsługi i zawartych w niej zasad bezpieczeństwa powoduje wygaśnięcie praw z tytułu roszczeń grawancyjnych. Należy przechowywać niniejszą instrukcję dla późniejszych zastosowań lub celem przekazania jej osobie trzeciej wraz z modelem samochodu.

Najnowszą wersję niniejszej instrukcji obsługi i informacje dotyczące dostępnych części zamiennych znajdą Państwo w dziale serwisu pod carrera-rc.com.

Warunki gwarancji

Produkty Carrera to zabawki, charakteryzujące się wysoką jakością rozwiązań technicznych. Z tego względu należy o nie wyjątkowo dbać. Prosimy o bezwzględne przestrzeganie wskazówek podanych w niniejszej instrukcji obsługi. Wszystkie elementy zostały poddane starannej kontroli (zastrzega się prawo do zmian technicznych i zmian modelu, które mają na celu ulepszenie produktu).

Mimo prowadzonych kontroli mogą pojawić się wady. Na nasze produkty udzielana jest gwarancja uwzględniająca poniższe warunki:

Gwarancja obejmuje udokumentowane wady materiałowe lub fabryczne, które występowały w momencie zakupu produktu Carrera. Okres gwarancji – licząc od daty sprzedaży – wynosi 24 miesiące. Gwarancja nie obejmuje części zużywalnych (jak np. akumulatory, anteny, opony, części skrzyni biegów, itp. do Carrery RC) uszkodzeń powstałych w wyniku niewłaściwego obchodzenia się / użytkowania (jak np. skoki powyżej zalecanej wysokości, upadek produktu, itp.) lub w przypadku ingerencji osób trzecich. Naprawa może być wykonywana wyłącznie przez firmę Stadlbauer Marketing + Vertrieb GmbH lub przez autoryzowane przedsiębiorstwo. W ramach niniejszej gwarancji i zgodnie z decyzją firmy Stadlbauer Marketing + Vertrieb GmbH, firma Stadlbauer Marketing + Vertrieb GmbH wymieni cały produkt lub tylko uszkodzone elementy lub przyzna stosowne odszkodowanie. Gwarancja nie obejmuje kosztów związanych z transportem, kosztów opakowania i frachtu oraz szkód, za które odpowiedzialny jest Kupujący. Koszty te ponosi Kupujący. Roszczenia gwarancyjne mogą być podnoszone wyłącznie przez pierwszego nabywcę produktu Carrera.

Roszczenie z tytułu świadczenia gwarancyjnego występuje, gdy:

- wraz z uszkodzonym produktem Carrera przesłana zostanie prawidłowo wypełniona karta gwarancyjna, potwierdzenie zakupu / rachunek / wydruk kasowy,

- nie wykonano żadnych odręcznych zmian w karcie gwarancyjnej,

- zabawka była użytkowana zgodnie z instrukcją obsługi i przeznaczeniem,

- przyczyną uszkodzeń / nieprawidłowego działania nie jest siła wyższa lub zużycie uwarunkowane eksploatacją.

Nie ma możliwości wydania zastępczej karty gwarancyjnej.

Wskazówka dla państw UE:

zwraca się uwagę na ustawowy obowiązek gwarancji Sprzedawcy oraz na fakt, że ten obowiązek gwarancji nie zostanie ograniczony przez przedmiotową gwarancję.

Deklaracja zgodności

Firma Stadlbauer Marketing + Vertrieb GmbH deklaruje niniejszym, że model wraz z kontrolerem zgodny jest z podstawowymi wymaganiami następujących wytycznych WE: Znajduje się w Dyrektywach Parlamentu Europejskiego i Rady 2009/48/WE i 2004/108/WE o kompatybilności elektromagnetycznej (EMC) i innych odpowiednich przepisach zawartych w Dyrektywie 1999/5/WE (R&TTE). Oryginalną deklarację zgodności można znaleźć na stronie internetowej carrera-rc.com.

Najwyższa częstotliwość fal radiowych <10dBm

Ostrzeżenia!

OSTRZEŻENIE! Ta zabawka nie jest przeznaczona dla dzieci poniżej 3 roku życia, gdyż a drobne elementy, które mogą połknięte przez małe dzieci. ZEŻENIE!

Niebezpieczeństwo zaklinowania uwarunkowane funkcjonowaniem. Przed przekazaniem zabawki dziecku usunąć wszystkie elementy opakowania i elementy mocujące. Aby mieć w przyszłości wgląd w informacje i móc rozstrzygnąć wątpliwości, zalecamy zachowanie opakowania i adresu.

Pokazany tutaj symbol przedstawiający przekreślone pojemniki na odpady ma zwrócić uwagę, że roz-

ładowane baterie, akumulatory, baterie guzikowe, zestawy baterii, baterie urządzeń, elektryczne urządzenia zużyte itp. nie mogą być traktowane jak odpady domowe, ponieważ stanowią zagrożenie dla środowiska i zdrowia. Prosimy o włączenie się do akcji mającej na celu ochronę środowiska i zdrowia oraz o przeprowadzenie rozmowy z dziećmi na temat właściwej utylizacji zużytych baterii i zużytych urządzeń elektrycznych. Baterie i zużyte urządzenia elektryczne należy przekazywać do wyznaczonych punktów zbiorczych. W ten sposób zapewniony jest ich właściwy recykling. Nie wolno stosować jednocześnie różnych typów baterii, ani łączyć baterii nowych z bateriami już używanymi. Zużyte baterie należy usunąć z zabawki. Baterie nie przeznaczone do ponownego ładowania nie mogą być doładowywane ze względu na niebezpieczeństwo wybuchu.

OSTRZEŻENIE!

Proces ładowania akumulatorów może być prowadzony tylko i wyłącznie przez osoby dorosłe.

Podczas ładowania akumulatora nigdy nie pozostawiajcie go Państwo bez nadzoru. Nie wolno zwierać zaci- sków podłączeniowych. Wolno stosować tylko zalecane baterie lub baterie równo- ważnego typu. Przy regularnym użytko- waniu Chargersą należy kontrolować kabel, łącza, okładziny i inne części. W przypadku uszkodzenia Chargersą wol- no go ponownie użytkowac po uprzednim dokonaniu naprawy. Elastyczny przewód zewnętrzny niniejszej ładowarki nie może być wymieniony: w przypadku uszkodze- nia przewodu ładowarka musi zostać zezłomowana.

Zasady bezpieczeństwa

A Pojazd Carrera RC jest modelem samochodu zdalnie sterowanym, wyposażonym w specjalny akumulator do jazdy. Wolno stosować tylko oryginalne baterie litowo-jonowe Carrera RC. Przed ładowaniem akumulatora należy go wyjąć z pojazdu.
B Samochód Carrera RC jest dostosowany wyłącznie do zabawy (hobby) i może jeździć tylko na torach i w miejscach do tego przewidzianych. OSTRZEŻENIE! Nie stosować samochodu Carrera RC w ruchu drogowym.
C Nie jeździć pod przewodami wysokiego napięcia lub masztami radiowymi ani podczas burzy. Rozładowania atmosferyczne mogą powodować zakłócenia działania. W przypadku dużych różnic temperatur między miejscem, w którym pojazd jest przechowywany i miejscem, w którym pojazd się porusza, prosimy o odczekanie do momentu zaaklimatyzowania się pojazdu, w celu uniknięcia zakłóceń funkcjonowania wskutek tworzenia się wody kondensacyjnej.
D Nigdy nie wjeżdżać pojazdem na trawę. Trawa owijająca się wokół osi pojazdu może uniemożliwiać ich obracanie i powodować jednocześnie rozgrzewanie silnika. W samochodzie Carrera RC nie wolno transportować żadnych towarów, osób ani zwierząt.
E Podczas opadów deszczu lub śniegu nigdy nie jeździć samochodem Carrera RC na zewnątrz pomieszczeń. Pojazd nie może być użytkowany do jazdy po wodzie, kałużach lub na śniegu i musi być przechowywany w suchym miejscu. Mokre podłoże bez kałuż nie powoduje utrudnienia prowadzenia pojazdu, ponieważ elektronika jest zabepieczona przed bryzgami wody.

F Nie użytkować samochodu w pobliżu rzek, jezior lub stawów, aby samochód nie wpadł do wody. Unikajcie Państwo jazdy po wyłącznie piaszczystych odcinkach.
G Nie narażać samochodu Carrera RC na bezpośrednie oddziaływanie promieni słonecznych. W celu uniknięcia przegrzania elektroniki pojazdu przy temperaturze ponad 35°C istnieje konieczność robienia regularnych krótkich przerw.
H Nigdy nie narażajcie Państwo pojazdu Carrera RC na zmiany obciążenia, to znaczy na ciągłą jazdę do przodu i do tyłu.
Zawsze stawiajcie Państwo pojazd na podłoge ręcznie. Nigdy nie rzucajcie Państwo pojazdu z góry na podłogę.
K Unikajcie Państwo skoków ze skoczni lub ramp, których wysokość wynosi ponad 15 cm.
Do czyszczenia modelu samochodu nie stosować agresywnych rozpuszczalników.
M Aby zapobiec zakłóceniom systemu sterowania pojazdem Carrera RC i jednoczesnej niekontrolowanej jeździe, należy od czasu do czasu sprawdzać baterie kontrolera i akumulatory w samochodzie pod kątem prawidłowego stanu naładowania. Nie zwierać przewodów ładowarek z zasilaczami sieciowymi.
N Przed i po każdej jeździe sprawdzać prawidłowy montaż samochodu Carrera RC, w razie konieczności dokręcić śruby i nakrętki.

Wskazówki dotyczące obsługi

Zakres dostawy

1x Carrera RC Pojazd
1x Kontroler
1x Smvcz
1x ładowarka
1x Akumulator
2x Baterie 1,5 V Micro AAA
(nie przeznaczone do ponownego ładowania)

Ładowanie akumulatorka

2 Połączyć najpierw akumulatorek Carrera RC z ładowarką dostarczoną wraz z samochodem. Wtyczka podłączeniowa lub złącze między akumulatorkiem a ładowarką są wykonane w taki sposób, że nie ma możliwości zamiany biegunów.

Podłączyć ładowarkę do źródła zasilania. Jeżeli akumulatorek został podłączony prawidłowo i proces ładowania przebiega normalnie, świeci się ciągle czerwona dioda świetlna. Gdy akumulatorek jest całkowicie naładowany czerwona dioda świetlna zmienia kolor na zielony. Można teraz usunąć akumulatorek z ładowarki i umieścić go w samochodzie Carrera RC, który jest gotowy do jazdy.

Po użytkowaniu prosimy bezwarunkowo ponownie naładować akumulator w celu uniknięcia tzw. głębokiego rozładowania akumulatora. Po zużytkowaniu akumulator musi 20 minut stygnąć zanim może zostać w pełni naładowany. Nieprzestrzeganie przerw może doprowadzić do uszkodzenia akumulatora. Prosimy o ładowanie akumulatora co pewien czas (raz na około 2–3 miesiące).

Nieprzestrzeganie powyżej podanych zasad obsługi może doprowadzić do uszkodzenia akumulatora.

Wkładanie akumulatorka

3 Za pomocą wkrętaka usunąć pokry- wę komory na akumulatorek, która umieszczona jest w samochodzie Carrera RC.

Połączyć koniec przewodu samochodu Carrera RC z przewodem akumulatorka. Włożyć akumulatorek. Dokręcić pokrywę za pomocą wkrętaka.

Włożenie baterii

4 Otwórzcie Państwo komorę baterii przy pomocy śrubokrętu i umieście Państwo baterie w kontrolerze. Zwróście Państwo uwagę na prawidłową biegunowość. Nigdy nie używajcie Państwo jednocześnie nowych i starych baterii lub baterii pochodzących od różnych producentów. Po zamknięciu komory baterii mogą Państwo sprawdzić działanie kontrolera przy pomocy przycisku Power znajdującego się na przedniej stronie. Jeżeli przycisk Power znajduje się w położeniu ON i kontroler działa prawidłowo, wtedy powinien zabłysnąć na czerwono wskaźnik LED znajdujący się u góry na środku kontrolera.

Można rozpocząć jazdę

Połączenie pojazdu z kontrolerem

Pojazd Carrera RC i kontroler są fabrycznie dostosowane do współpracy.

1. Włącznie Państwo pojazd naciskając przycisk ON/OFF. Lampa LED znajdująca się u góry pojazdu miga rytmicznie.

1. Włącznie Państwo kontroler. Lampa LED znajdująca się przy kontrolerze miga rytmicznie.

Po upływie kilku sekund lampy LED znajdujące się przy pojeździe i przy kontrolerze świecą nieprzerwanie. Połączenie jest zakończon.

Regulacja układu kierowniczego lub punktu hamowania

8 Jeżeli podczas eksploatacji pojazdu Carrera RC okaże się, że pojazd ściąga w prawo lub w lewo, jazdę prosto lub punkt hamowania można skorygować w następujący sposób.

• Połącznie Państwo pojazd z kontrolerem zgodnie z wyjaśnieniami zawartymi w akapitach 5 6 7.
• Naciśniewie Państwo i przytrzymajcie przez około 2 sekundy przycisk znajdujący się u góry po prawej stronie kontrolera. Tryb regulacji jest aktywny, gdy zacznie migać lampa LED kontrolera.
• Jazdę prosto można regulować prawym dżojstikiem.
• Punkt hamowania można regulować lewym dżojstikiem.
• W celu zakończenia procesu regulacji ponownie naciśnijcie Państwo i przytrzymajcie przez około 2 sekundy przycisk znajdujący się u góry po prawej stronie kontrolera.

Poćwiczmy!

9 Ostrzeżenie, ten pojazd osiąga prędkości do 18 km/h. Prosimy Państwa o ćwiczenie na pustych powierzchniach o wymiarach wynoszących przynajmniej 2,5x2,5 m. Przy pierwszym użytkowaniu poruszajcie Państwo bardzo ostrożnie dźwignię gazu.
10 Za pomocą ograniczników lub pustych puszek zbudować na dużej i wolnej przestrzeni tor wyścigowy. Szybka jazda na prostych odcinkach trasy i hamowanie na zakrętach to podstawowa technika sterowania podczas jazdy samochodem Carrera RC.

- Przy wymianie pierwszego akumulatora na drugi musi zostać zachowana przerwa w jeździe trwająca co najmniej 10 minut. Przy następnej wymianie musi koniecznie zostać zachowana przerwa trwająca co najmniej 20 minut.

- Unikać ciągłego używania silnika.

• Jeżeli pojazd kilkakrotnie sam się wyłącza, oznacza to, że akumulator jest pusty. Prosimy o naładowanie akumulatora.
• Po 30 minutach przestoju kontroler i pojazd wyłączają się same. W celu ponownego użytkowania prosimy Państwa o przestawienie przełącznika ON/OFF znajdującego się przy kontrolerze i pojeździe najpierw do pozycji OFF i następnie ponownie do pozycji ON.
• Celem wyłączenia samochodu po zakończeniu jazdy postępować w odwrotnej kolejności.
• Po wykonanej jeździe wyjąć akumulatorek lub odłączyć go. Po użytkowaniu prosimy bezwarunkowo ponownie naładować akumulator w celu uniknięcia tzw. głębokiego rozładowania akumulatora. Po zużytkowaniu akumulator musi 20 minut stygnąć zanim może zostać w pełni naładowany.
• Akumulatory zawsze należy przechowywać poza pojazdem.
• Oczyścić samochód Carrera RC po zakończeniu jazdy.

Funkcje kontrolera

DIGITAL PROPORTIONAL

Przy pomocy dżojstika mogą Państwo przeprowadzać precyzyjne manewry sterowania i jazdy.
Lewa strona dżojstika: Bezstopniowa jazda do przodu i do tyłu z różnymi prędkościami. Prosimy o zwrócenie uwagi: Pojazd poru-sza się do tyłu wolniej niż do przodu.
Prawa strona dżojstika: Kierowanie w prawo i w lewo z bezstopniowym skrętem kierownicy w celu precyzyjnego kierowania.
12 Dzięki technologii 2,4 GHz po torze może jeździć do 16 pojazdów jednocześnie. Ta możliwość istnieje bez konieczności uzgodnienia częstotliwości między kierowcami pojazdów.
13 Joysticki można zdejmować. Samochodem można kierować alternatywnie za pomocą przycisków sterujących. Joysticki można przechowywać w tylnej części kontrolera, w specjalnej komorze.
14 Smycz z karabińczykiem umocować przy zaczepie kontrolera i zawiesić wokół szyi.

OSTRZEŻENIE! Niebezpieczeństwo uduszenia!

Usuwanie problemów (usterek)

Problem

Model samochodu nie jedzie.

Przyczyna: Przełącznik(i) na nadajniku lub/i modelu jest/są w pozycji „OFF”.

Sposób usunięcia usterki: Włączyć.

Przyczyna: Słaby akumulatorek w samochodzie lub brak akumulatorka.

Sposób usunięcia usterki: Zamontować naładowany akumulatorek (baterie).

Przyczyna: Samochód zatrzymał się na przeszkodzie.

Sposób usunięcia usterki: Ochrona przeciwprzepięciowa wyłączyła pojazd. Przełącznik ON/OFF znajdujący się przy pojeździe przestawić do pozycji OFF, następnie ponownie do pozycji ON i umieścić pojazd na wolnej powierzchni.

Przyczyna: Słaby akumulatorek/bateria w nadajniku lub w modelu samochodu.

Sposób usunięcia usterki: Zamontować naładowany akumulatorek lub baterie.

Przyczyna: Kontroler jest ewentualnie nieprawidłowo połączony z odbiornikiem znajdującym się w modelu.

Sposób usunięcia usterki: Połącznie Państwo model z kontrole- rem w sposób opisany w punkcie "Można rozpocząć jazdę".

Przyczyna: Nadajnik po 30 minutach sam się wyłączyć.

Sposób usunięcia usterki: W celu ponownego użytkowania prosimy o przestawienie przełącznika ON/OFF znajdującego się przy kontrolerze i pojeździe najpierw do pozycji OFF i następnie ponownie do pozycji ON.

Przyczyna: Pojazd jest bardzo ciepły.

Sposób usunięcia usterki: Wyłączyc pojazd i kontroler i pozo- stawić pojazd przez około 30 minut do ostygnięcia.

Przyczyna: System zabezpieczania przed przegrzaniem spowodował zatrzymanie auta ze względu na zbyt duże rozgrzanie.

Sposób usunięcia usterki: Wyłączyć odbiornik. Pozostawić samochód RC przez około 30 minut do ochłodzenia.

Problem

Brak kontroli.

Przyczyna: Pojazd porusza się mimowolnie.

Sposób usunięcia usterki: Połącznie Państwo model z kontrole- rem w sposób opisany w punkcie "Można rozpocząć jazdę".

Błąd i zmiany zastrzeżone

Kolory / ostateczny wzorzec – zmlany zastrzeżone

Techniczne i uwarunkowane wzorcem zmiany zastrzeżone

Piktogramy = symbole
