Power Hunter - Távirányítós játék CARRERA - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen Power Hunter CARRERA PDF formátumban.
| Termék típusa | Rádióvezérlésű játék |
| Márka | Carrera |
| Modell | Power Hunter |
| Maximális sebesség | 18 km/h |
| Átviteli technológia | 2,4 GHz (akár 16 jármű egyidejűleg) |
| Jármű táplálása | Tölthető lítium-ion akkumulátor (tartozék) |
| Távirányító táplálása | 2 db AAA 1,5 V elem (nem tölthető, tartozék) |
| Töltő | Hálózati töltő tartozék |
| Hűtési idő újratöltés előtt | Legalább 20 perc |
| Becsült hatótávolság | Körülbelül 30 méter |
| Becsült méretek | Körülbelül 30 cm hosszú |
| Becsült súly | Körülbelül 500 g |
| Főbb funkciók | Előre/hátra, arányos kormányzás, kormányzás és fékezés beállítása |
| Biztonság | 3 év alatti gyermekek számára nem alkalmas; közúton nem használható; kerülje a vizet és a 15 cm feletti ugrásokat |
| Karbantartás | Száraz ruhával tisztítsa; ne használjon agresszív oldószereket |
| Gyártói garancia | 24 hónap (kopó alkatrészekre nem vonatkozik) |
| Pótalkatrészek | Elérhető a carrera-rc.com oldalon |
| Tanúsítványok | Megfelel a 2009/48, 2004/108/EK, 1999/5/EK európai irányelveknek |
Gyakran ismételt kérdések - Power Hunter CARRERA
Felhasználói kérdések a következőről Power Hunter CARRERA
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Távirányítós játék PDF formátumban ingyenesen! Találja meg kézikönyvét Power Hunter - CARRERA és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Power Hunter márka CARRERA.
HASZNÁLATI ÚTMUTATÓ Power Hunter CARRERA
Igen tisztelt Vevönk!
Gratulálunk Önnek a Carrera RC-modellautó megvásárlásához, melynek gyártása a technika mai állásának megfelelően történt. Mivel folyamatosan fáradozunk termékeink fejlesztésén és tökéletesítésén, a műszaki, valamint a felszereltséget, az anyagokat és a formatervezést érintő módosítások jogát mindenkor és előzetes értesítés nélkül fenntartjuk. Az Ön rendelkezésére álló termék jelen útmutató adataitól és ábráitól való csekély eltéréseiből ezért semmiféle igény nem származtatható. Jelen összeszerelési és használati útmutató a termék részét képezi.
A használati útmutató és az abban feltűntetett biztonsági tudnivalók figyelmen kívül hagyása esetén a garanciaigény megszűnik. Kérjük, az útmutatót a jövőbeni tanulmányozás és a modell harmadik személyeknek történő átengedése esetére őrizze meg.
Jelen használati utasítás legaktuálisabb verzióját, valamint a rendelkezésre álló pótalkatrészekkel kapcsolatos információkat a carrera-rc.com címen a szerviz-területen találhat.
Garanciális feltételek
A Carrera termékek műszaki szempontból igényes játékok, me- lyek gondos kezelést igényelnek. Kérjük, feltétlenül vegye figye- lembe a használati útmutatóban szereplő tudnivalókat. Minden alkatrészt gondos ellenőrzésnek vetettek alá (a termék fejleszté- sét szolgáló műszaki módosítások és modellváltozások joga fenntartott).
Ha ennek ellenére hibák mutatkoznának, garanciát a lenti garanciális feltételek keretében nyújtunk:
A garancia magába foglalja a Carrera termék vásárlásának időpontjában fennálló bizonyítható anyag- és gyártási hibákat. A garancia időtartama az értékesítés napjától számítva 24 hónap. Kizárt a garanciaigény a kopó alkatrészek (mint pl. a Carrera RC akkuk, antennák, abroncsok, sebességváltóelemek, stb.), valamint a szakszerűtlen kezelés/használat (pl. az ajánlott magassági előírások feletti magas ugrások, a termék leejtése, stb.) vagy az idegen beavatkozás következtében keletkező károk esetében. A javítást csak a Stadlbauer Marketing + Vertrieb GmbH cég, vagy egy általa feljogosított cég végezheti. A garancia keretében a Stadlbauer Marketing + Vertrieb GmbH választása szerint a Carrera terméket egészben cserélik, vagy csak annak meghibásodott alkatrészeit, illetve a terméket egyenértékű termékkel pótolják. A garancia alól kizártak a szállítási, csomagolási és fuvarkölt-ségek, valamint a Vevőnek felróható károk, melyeket a Vevő visel. A garanciaigényeket kizárólag a Carrera termék első vevője veheti igénybe.
A garanciális szolgáltatásra csak akkor áll fenn igény, ha:
- a szabályosan kitöltött garancialevelet a meghibásodott Carrera termékkel, a vásárlást igazoló bizonylattal / a számlával / a pénztárblokkal együtt beküldik.
- a garancialevélen nem végeztek önhatalmú módosításokat.
- a játékot a használati útmutatónak megfelelően kezelték és rendeltetésszerűen használták.
- a károk / hibás működések nem vis major eseteire vagy használatból eredő kopásra vezethetők vissza.
A garancialevelek nem pótolhatók.
Tájékoztató EU államok esetében:
Felhívjuk a figyelmet az eladó törvényes jótállási kötelezettségére, valamint arra, hogy a tárgyban forgó garancia ezt a jótállási kötelezettséget nem korlátozza.
Megfelelőségi nyilatkozat
A Stadlbauer Marketing + Vertrieb GmbH ezennel kijelenti, hogy ez a modell a vezérővel együtt összhangban van a következő Tanácsi (EK) irányelvek alapvető követelményeivel:2009/48 és 2004/108/EK számú Tanácsi irányelvek az elektro mágneses öszszeférhetőségról, és az 1999/5/EK (R&TTE) irányelv egyéb vonatkozó rendelkezéseivel. Az eredeti megfelelőségi nyilatkozat a carrera-rc.com címen kérhető.

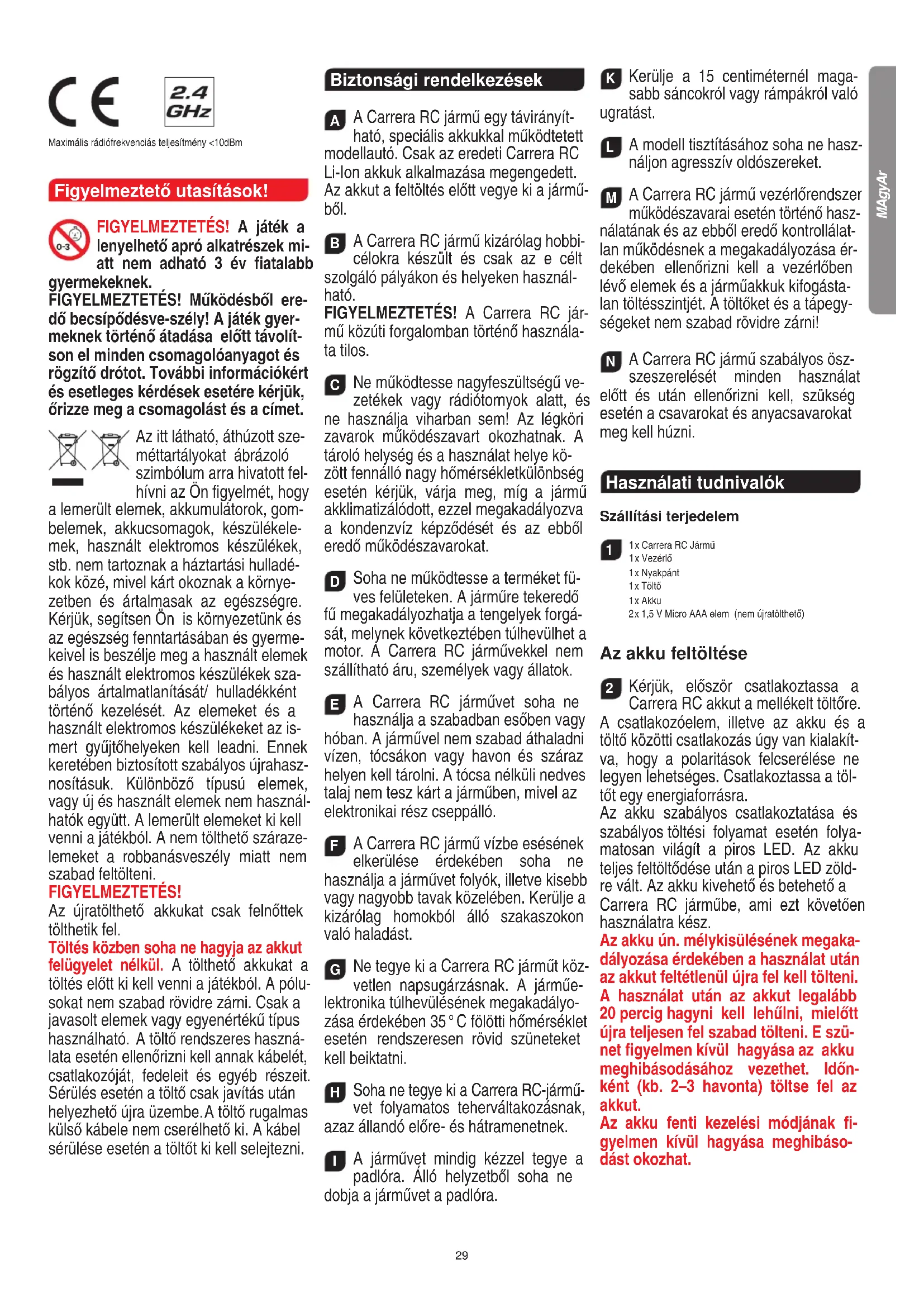

Figyelmeztető utasítások!
FIGYELMEZTETÉS! A játék a lenyelhető apró alkatrészek miatt nem adható 3 év fiatalabb ekeknek.
FÍGYELMEZTETÉS! Működésből eredő becsípődésve-szély! A játék gyermeknek történő átadása előtt távolítson el minden csomagolóanyagot és rögzítő drótot. További információkért és esetleges kérdések esetére kérjük, őrizze meg a csomagolást és a címet.
Az itt látható, áthúzott szeméttartályokat ábrázoló szimbólum arra hivatott felhívni az Ön figyelmét, hogy a lemerült elemek, akkumulátorok, gombelemek, akkucsomagok, készülékelemek, használt elektromos készülékek, stb. nem tartoznak a háztartási hulladékok közé, mivel kárt okoznak a környezetben és ártalmasak az egészségre. Kérjük, segítsen Ön is környezetünk és az egészség fenntartásában és gyermekeivel is beszélje meg a használt elemek és használt elektromos készülékek szabályos ártalmatlanítását/ hulladékként történő kezelését. Az elemeket és a használt elektromos készülékeket az ismert gyűjtőhelyeken kell leadni. Ennek keretében biztosított szabályos újrahasznosításuk. Különböző típusú elemek, vagy új és használt elemek nem használhatók együtt. A lemerült elemeket ki kell venni a játékból. A nem tölthető szárazelemeket a robbanásveszély miatt nem szabad feltölteni.
FIGYELMEZTETÉS!
Az újratölthető akkukat csak felnőttek tölthetik fel.
Töltés közben soha ne hagyja az akkut felügyelet nélkül. A tölthető akkukat a töltés előtt ki kell venni a játékból. A pólusokat nem szabad rövidre zárni. Csak a javasolt elemek vagy egyenértékű típus használható. A töltő rendszeres használata esetén ellenőrizni kell annak kábelét, csatlakozóját, fedeleit és egyéb részeit. Sérülés esetén a töltő csak javítás után helyezhető újra üzembe. A töltő rugalmas külső kábele nem cserélhető ki. A kábel sérülése esetén a töltőt ki kell selejtezni.
Biztonsági rendelkezések
A Carrera RC jármű egy távirányítható, speciális akkukkal működtetett modellautó. Csak az eredeti Carrera RC Li-Ion akkuk alkalmazása megengedett. Az akkut a feltöltés előtt vegye ki a járműből.
B A Carrera RC jármű kizárólag hobbi-célokra készült és csak az e célt szolgáló pályákon és helyeken használ-ható.
FIGYELMEZTETÉS! A Carrera RC jármű közúti forgalomban történő használa-ta tilos.
C Ne működtesse nagyfeszültségű vezetékek vagy rádiótornyok alatt, és ne használja viharban sem! Az légköri zavarok működészavart okozhatnak. A tároló helység és a használat helye között fennálló nagy hőmérsékletkülönbség esetén kérjük, várja meg, míg a jármű akklimatizálódott, ezzel megakadályozva a kondenzvíz képződését és az ebből eredő működészavarokat.
D Soha ne működtesse a terméket füves felületeken. A járműre tekeredő fű megakadályozhatja a tengelyek forgását, melynek következtében túlhevülhet a motor. A Carrera RC járművekkel nem szállítható áru, személyek vagy állatok.
E A Carrera RC járművet soha ne használja a szabadban esőben vagy hóban. A járművel nem szabad áthaladni vízen, tócsákon vagy havon és száraz helyen kell tárolni. A tócsa nélküli nedves talaj nem tesz kárt a járműben, mivel az elektronikai rész cseppálló.
F A Carrera RC jármű vízbe esésének elkerülése érdekében soha ne használja a járművet folyók, illetve kisebb vagy nagyobb tavak közelében. Kerülje a kizárólag homokból álló szakaszokon való haladást.
G Ne tegye ki a Carrera RC járműt közvetlen napsugárzásnak. A járműelektronika túlhevülésének megakadályozása érdekében 35 °C fölötti hőmérséklet esetén rendszeresen rövid szüneteket kell beiktatni.
H Soha ne tegye ki a Carrera RC-járművet folyamatos teherváltakozásnak, azaz állandó előre- és hátramenetnek.
A járművet mindig kézzel tegye a padlóra. Álló helyzetből soha ne dobja a járművet a padlóra.
K Kerülje a 15 centiméternél magasabb sáncokról vagy rámpákról való ugratást.
A modell tisztításához soha ne használjon agresszív oldószereket.
M A Carrera RC jármű vezérlőrendszer működészavarai esetén történő használatának és az ebből eredő kontrollálatlan működésnek a megakadályozása érdekében ellenőrizni kell a vezérlőben lévő elemek és a járműakkuk kifogástalan töltésszintjét. A töltőket és a tápegységeket nem szabad rövidre zárni!
N A Carrera RC jármű szabályos ösz-szeszerelését minden használat előtt és után ellenőrizni kell, szükség esetén a csavarokat és anyacsavarokat meg kell húzni.
Használati tudnivalók
Szállítási terjedelem
1x Carrera RC Jármű
1x Vezérlő
1x Nyakpánt
1 x Töltö
1 x Akku
2x 1,5 V Micro AAA elem (nem újratölthető)
Az akku feltöltése
2 Kérjük, először csatlakoztassa a Carrera RC akkut a mellékelt töltőre. A csatlakozóelem, illetve az akku és a töltő közötti csatlakozás úgy van kialakítva, hogy a polaritások felcserélése ne legyen lehetséges. Csatlakoztassa a töltőt egy energiaforrásra.
Az akku szabályos csatlakoztatása és szabályos töltési folyamat esetén folyamatosan világít a piros LED. Az akku teljes feltöltődése után a piros LED zöldre vált. Az akku kivehető és betehető a Carrera RC járműbe, ami ezt követően használatra kész.
Az akku ún. mélykisülésének megakadályozása érdekében a használat után az akkut feltétlenül újra fel kell tölteni. A használat után az akkut legalább 20 percig hagyni kell lehülni, mielőtt újra teljesen fel szabad tölteni. E szünet figyelmen kívül hagyása az akku meghibásodásához vezethet. Idön-ként (kb. 2–3 havonta) töltse fel az akkut.
Az akku fenti kezelési módjának figyelmen kívül hagyása meghibásodást okozhat.
Az akku behelyezése
3 Egy csavarhúzóval távolítsa el a Carrera RC jármű akkurekeszének fedelét.
A Carrera RC jármű kábelvégét csatlakoztassa az akkura. Tegye be az akkukat. Csavarhúzóval csavarozza be a fedelet.
Az elemek behelyezése
4 Egy csavarhúzóval nyissa ki az elemfészket, majd tegye be az elemeket a vezérlöbe. Ügyeljen a helyes polaritásra. Egyidejűleg ne használjon új és régi, vagy eltérő gyártóktól szár- mazó elemeket. A rekesz bezárása után az előlapon található power-kapcsoló segítségével ellenőrizheti a vezérlő működését. Ha a power-kapcsoló ON állásban van és a működés szabálysze- rű, a vezérlő felső részén középen lévő LED-nek pirosan kell világítania.
Most már rajtolhat
A jármű és a vezérlő párosítása
5 A Carrera RC jármű és a vezérlő gyárilag össze vannak kapcsolva.
6 1. Az ON-/OFF-kapcsolóval kapcsolja be a járművet. A jármű felső részén található LED ritmikusan villog.
7 2. Kapcsolja be a vezérlöt. A vezérlön található LED ritmikusan villog.
Néhány másodperc elteltével folyamatosan világítanak a járművön és a vezérlőn lévő LED-ek. Az összekapcsolás befejeződött.
A kormány ill. a fékpont beállítása
8 Ha a Carrera RC-jármű működtetése során kiderülne, hogy a jármű jobbra vagy balra húz, az alábbiak szerint korrigálható az egyenes irányú haladás vagy a fékpont.
- A jármű és a vezérlő párosítása az 5 6 7 szakasz szerint történik.
- Kb. 2 másodpercig nyomja a vezérlő jobb felső részén található gombot. A beszabályozási üzemmód aktív, mihelyt a vezérlőn lévő LED villog.
- Az egyenes irányú haladás a jobb oldali joystick-kel állítható be.
• A fékpont a bal oldali joystick-kel állítható be. - A beállítás befejezéséhez ismét kb. 2 másodpercig nyomja a vezérlő jobb felső részén található gombot.
Gyakoroljunk!
9 Figyelmeztetés! A jármű akár 18 km/h sebességet is elér. Kérjük, gyakoroljon egy legalább 2,5x2,5 méteres üres felületen. Az első alkalommal nagyon óvatosan kezelje a gázkart.
10 Bójákból vagy üres bádogdobozokból, stb. építsen egy Carrera RC járműveknek való versenypályát egy nagy méretű és szabad felületen. A Carrera RC járművek irányítása közben alapvető vezetési technikának számít az egyenes szakaszokon a gyors haladás, a kanyarokban pedig a fékezés.
- Az első akku második akkura történő cseréje esetén legalább 10 perces szünetet kell tartani. Az ezt követő csere során feltétlenül legalább 20 perc szünetet kell tartani.
- Kerülni kell a motor állandó járását.
- Ha a jármű magától egymás után többször kikapcsol, lemerült az akku. Kérjük, töltse fel az akkut.
- 30 perc üzemszünet után a vezérlő és a jármű önműködően kikapcsolnak. Az ismételt használathoz kérjük, a vezérlőn és a járműn lévő ON/OFF kapcsolót állítsa egyszer OFF, ezt követően pedig ismét ON állásba.
- A megtett út utáni kikapcsoláshoz a fordított sorrendet kell betartani.
- A megtett út után ki kell venni, illetve le kell választani az akkut. Az akku ún. mélykisülésének megakadályozása érdekében a használat után az akkut feltétlenül újra fel kell tölteni. A használat után az akkut legalább 20 percig hagyni kell lehúlni, mielőtt újra teljesen fel szabad tölteni.
- Az akkut mindig a járművön kívül tárolja.
- A Carrera RC járművet az út után meg kell tisztogatni.
A vezérlő funkciói
11 DIGITAL PROPORTIONAL
A joystickekkel precízen tud kormányozni és manövereket végezni.
Joystick balra: Fokozatmentes haladás előre és hátra különböző sebességekkel. Kérjük figyelembe venni: A jármű hátrafelé las-sabban halad, mint előre.
Joystick jobbra: Kormányzás jobbra és balra fokozatmentes kormányráforditással a precíz kormányzáshoz.
12 2,4 GHz-es technológiájának köszönhetően akár 16 járművet is lehet egyszerre egy versenypályán indítani. Ehhez a versenyzőknek nem kell összehangolniuk a frekvenciákat.
13 A joystickek levehetők. A jármű irányítása alternatívaként a billenőgombokkal is végezhető. A joystickek a vezérlő hátoldalán az e célt szolgáló rekeszben tárolhatók.
14 A karabineres nyakpántot a vezérlön lévő karikára rögzítjük, és a nyakba akasztjuk. FIGYELMEZTETÉS! Fojtásveszély!
Problémamegoldások
Probléma
A modell nem működik.
Ok: Az adón vagy/és modellen lévő kapcsoló(k) „OFF“ helyzetben van/vannak.
Megoldás: Bekapcsoljuk
Ok: A modellben nincs akku, vagy a benne lévő akku gyenge. Megoldás: Feltöltött akkukat kell betenni.
Ok: Az autó megállt egy akadálynál.
Megoldás: A túlfeszültség elleni védelem kikapcsolta az autót. A járművön lévő ON/OFF kapcsolót egyszer OFF, majd ON állásba kapcsoljuk és egy szabad felületre tesszük.
Ok: Az adóban vagy a modellben gyenge az akku/elem. Megoldás: Feltöltött akkut vagy elemet kell betenni.
Ok: A vezérlő esetleg nincs szabályosan összekapcsolódva a modellben lévő vevővel.
Megoldás: „Most már rajtolhat” részben leírtak szerint állítsa elő a kapcsolatot a modell és a vezérlő között.
Ok: Az adó 30 perc elteltével magától kikapcsolt.
Megoldás: Az ismételt használathoz kérjük, a vezérlőn és a járműn lévő ON/OFF kapcsolót állítsa egyszer OFF, ezt követően pedig ismét ON állásba.
Ok: A jármű nagyon meleg.
Megoldás: A jármüt és a vezérlöt kikapcsoljuk, majd a jármüt kb. 30 percig hülni hagyjuk.
Ok: A túlhevülésvédelem a túlságos felmelegedés miatt leállította az autót.
Megoldás: A vevőt ki kell kapcsolni. Az RC járművet kb. 30 percig hagyjuk lehűlni.
Probléma
Hiányzó kontroll.
Ok: A jármű akaratlanul beindul.
Megoldás: „Most már rajtolhat” részben leírtak szerint állítsa elő a kapcsolatot a modell és a vezérlő között.
A tévedések és a módosítások joga fenntartva
Színek / végleges design – A módosítások joga fenntartva
A műszaki és formatervezésből eredő módosítások joga fenntartva
Piktogramok = szimbolumképek
